电缆电流对照表

合集下载

电缆直径和载流量对照表

电缆直径和载流量对照表

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A1.5平方毫米铜电源线的安全载流量--21A2.5平方毫米铜电源线的安全载流量--28A4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦;土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米;就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了,其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/1 85/240/300/400…,还有非我国标准如:2.0。

铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九,往上减一顺号走。

电缆直径和电缆流过电流计算以及对照表

电缆直径和电缆流过电流计算以及对照表

1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

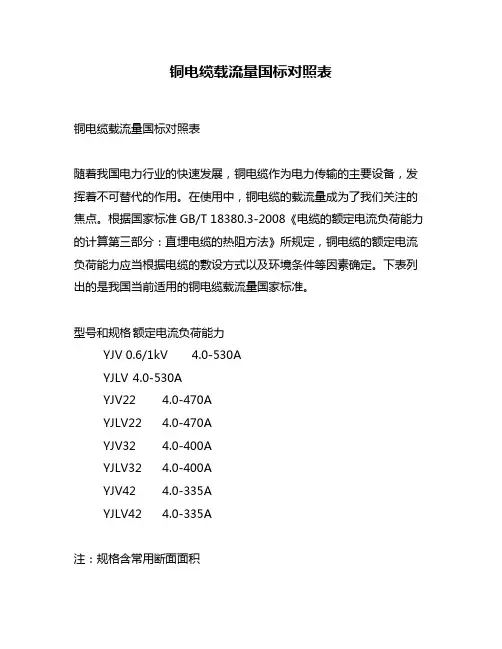

铜电缆载流量国标对照表

铜电缆载流量国标对照表

铜电缆载流量国标对照表铜电缆载流量国标对照表随着我国电力行业的快速发展,铜电缆作为电力传输的主要设备,发挥着不可替代的作用。

在使用中,铜电缆的载流量成为了我们关注的焦点。

根据国家标准GB/T 18380.3-2008《电缆的额定电流负荷能力的计算第三部分:直埋电缆的热阻方法》所规定,铜电缆的额定电流负荷能力应当根据电缆的敷设方式以及环境条件等因素确定。

下表列出的是我国当前适用的铜电缆载流量国家标准。

型号和规格额定电流负荷能力YJV 0.6/1kV 4.0-530AYJLV 4.0-530AYJV22 4.0-470AYJLV22 4.0-470AYJV32 4.0-400AYJLV32 4.0-400AYJV42 4.0-335AYJLV42 4.0-335A注:规格含常用断面面积从上表可以看出,铜电缆的额定电流负荷能力由电缆的型号和规格决定。

其中,计算载流量的主要依据是电缆的敷设方式和环境条件。

以YJV 0.6/1kV型号的电缆为例,当电缆采用地下铺设方式时,其额定的负荷能力范围是4.0-530A。

而当电缆在架空敷设方式下,其额定的负荷能力将会有所提高。

在使用铜电缆时,我们需要遵循国家标准,合理地选择铜电缆的型号和规格,以确保其负荷能力满足使用要求。

同时,我们还需要注重电缆的保养和维护,如定期进行检测和维修等,以保障其正常、安全的使用。

另外,在敷设铜电缆时,还需要考虑电缆的环境条件和敷设方式。

如当敷设铜电缆在深度较浅的土壤中时,其表面温度将会受到较大的影响,故在选择电缆型号和规格时需要加以考虑。

总之,铜电缆是电力传输中不可或缺的设备,选择适合的铜电缆型号和规格,并合理地敷设和维护电缆,将有助于提高电力传输的安全性和稳定性。

电缆电容量对照表

电缆电容量对照表

电缆电容量对照表
以下是一些常见的国标电缆载流量对照表,仅供参考。

请注意,不同地区和应用可能存在差异,因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表(单位:安培)
· 1.5平方毫米:13A
· 2.5平方毫米:18A
· 4平方毫米:25A
· 6平方毫米:32A
· 10平方毫米:45A
· 16平方毫米:60A
· 25平方毫米:80A
· 35平方毫米:100A
· 50平方毫米:125A
· 70平方毫米:155A
· 95平方毫米:185A
· 120平方毫米:220A
2. 铝芯电缆载流量对照表(单位:安培)
· 16平方毫米:48A
· 25平方毫米:65A
· 35平方毫米:85A
· 50平方毫米:105A
· 70平方毫米:130A
· 95平方毫米:160A
· 120平方毫米:190A
· 150平方毫米:220A
· 185平方毫米:255A
· 240平方毫米:300A
· 300平方毫米:355A
· 400平方毫米:420A
以上仅为一些常见电缆规格的载流量对照表,实际选择和应用时请参考相关的国家标准和电气设计规范,并根据具体情况进行合理选择。

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式: P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS">3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线即:2.5平方毫米铜芯线=20安培=4400 瓦;4平方毫米铜芯线=30安培=6600 瓦;6平方毫米铜芯线=50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

1、“二点五下乘以九,往上减一顺号走”说的是:2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

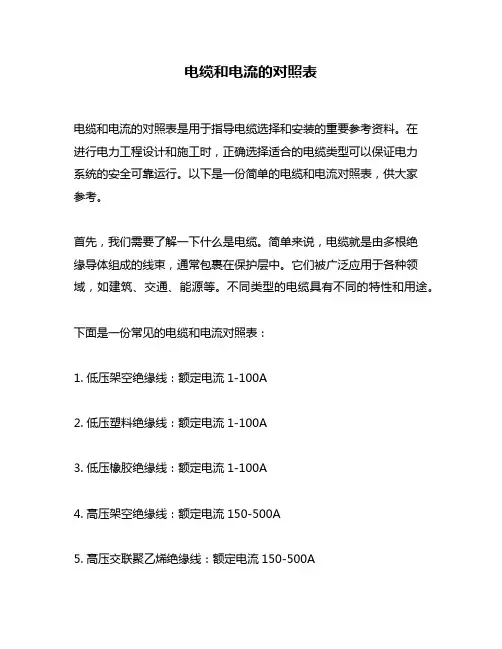

电缆和电流的对照表

电缆和电流的对照表

电缆和电流的对照表
电缆和电流的对照表是用于指导电缆选择和安装的重要参考资料。


进行电力工程设计和施工时,正确选择适合的电缆类型可以保证电力
系统的安全可靠运行。

以下是一份简单的电缆和电流对照表,供大家
参考。

首先,我们需要了解一下什么是电缆。

简单来说,电缆就是由多根绝
缘导体组成的线束,通常包裹在保护层中。

它们被广泛应用于各种领域,如建筑、交通、能源等。

不同类型的电缆具有不同的特性和用途。

下面是一份常见的电缆和电流对照表:
1. 低压架空绝缘线:额定电流1-100A
2. 低压塑料绝缘线:额定电流1-100A
3. 低压橡胶绝缘线:额定电流1-100A
4. 高压架空绝缘线:额定电流150-500A
5. 高压交联聚乙烯绝缘线:额定电流150-500A
6. 高压橡胶绝缘线:额定电流150-500A
7. 铜芯铅护套电缆:额定电流500-1000A
8. 铜芯钢带铠装电缆:额定电流500-1000A
9. 铜芯铝带铠装电缆:额定电流500-1000A
10. 铜芯钢丝铠装电缆:额定电流500-1000A
需要注意的是,这只是一份简单的对照表,实际上在选择和安装电缆时还需要考虑很多因素,如环境温度、湿度、负载特性等。

此外,还需要按照国家相关标准进行选择和安装。

总之,正确选择适合的电缆类型可以保证电力系统的安全可靠运行。

因此,在进行电力工程设计和施工时,我们应该仔细研究相关标准和规范,并根据实际情况进行选择和安装。

电缆载流量和对照表

电缆载流量和对照表

最全电缆载流量和对照表(值得收藏)!铜芯线的压降与其电阻有关。

其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式:P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

电缆载流量对照表

电缆载流量对照表

电缆载流量对照表电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。

由表5 3可以看出:倍数随截面的增大而减小。

“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如2.5mm’导线,载流量为 2.5×9=22.5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。

从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。

即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。

“条件有变加折算,高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量,可按25mm2铝线计算。

计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

电流与电缆对应表

电流与电缆对应表

电流与电缆对应表一、介绍电流和电缆是电力传输和分配系统中两个重要的组成部分。

电流是指电子在导体中流动的电荷数量,单位为安培(A);而电缆是用于将电能从发电厂输送到终端设备的导电材料。

为了确保电力系统的安全和稳定运行,需要对不同电流等级与电缆参数进行对应。

二、低电流范围(0 - 100A)在低电流范围下,主要使用的电缆类型为绝缘电缆,其常见的构造有绝缘层、导体和外护层。

绝缘电缆主要适用于低压配电系统和小功率设备连接。

以下为低电流范围内常用电流与电缆对应表:电流(A) | 电缆类型----------------------------------0 - 5 | 1.5mm²绝缘电缆5 - 15 | 2.5mm²绝缘电缆15 - 30 | 4mm²绝缘电缆30 - 50 | 6mm²绝缘电缆50 - 100 | 10mm²绝缘电缆三、中电流范围(100A - 1000A)在中电流范围下,通常使用的电缆类型为铠装电缆或电力电缆。

铠装电缆是在绝缘电缆的基础上增加了金属铠装层,用以保护电缆免受机械损伤。

电力电缆则由多股绝缘电缆通过编织或绞合组成。

以下为中电流范围内常用电流与电缆对应表:电流(A) | 电缆类型----------------------------------100 - 200 | 16mm²铠装电缆200 - 400 | 25mm²铠装电缆400 - 600 | 35mm²铠装电缆600 - 800 | 50mm²电力电缆800 - 1000 | 70mm²电力电缆四、高电流范围(1000A - 10000A)在高电流范围下,常用的电缆类型为电力电缆或绞合线电缆。

由于高电流的传输可能引起较大的热量和电力损耗,因此电缆的导体截面积和材料选择变得更为重要。

以下为高电流范围内常用电流与电缆对应表:电流(A) | 电缆类型------------------------------------1000 - 2000 | 120mm²电力电缆2000 - 4000 | 150mm²电力电缆4000 - 6000 | 185mm²电力电缆6000 - 8000 | 240mm²电力电缆8000 - 10000 | 300mm²电力电缆五、总结通过以上电流与电缆对应表,我们可以选择合适的电缆类型来满足电流传输的需求。

电缆直径和电缆流过电流计算以及对照表

电缆直径和电缆流过电流计算以及对照表

电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式:P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/3 00/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

电缆直径和电缆流过电流计算以及对照表

电缆直径和电缆流过电流计算以及对照表

1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20 C时:17.5十截面积(平方毫米)=每千米电阻值(Q)75C时:21.7十截面积(平方毫米)=每千米电阻值(Q)其压降计算公式(按欧姆定律):V=RX A 线损是与其使用的压降、电流有关。

其线损计算公式:P=VX AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1 平方毫米铜电源线的安全载流量--17A。

1.5 平方毫米铜电源线的安全载流量--21A。

2.5 平方毫米铜电源线的安全载流量--28A。

4 平方毫米铜电源线的安全载流量--35A6 平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25 平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=)1 ,计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5 平方毫米铜芯线等于4 平方毫米铝芯线4 平方毫米铜芯线等于6 平方毫米铝芯线6 平方毫米铜芯线等于10 平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线X 5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000瓦土方法是铜芯线1个平方1KW铝芯2个平方1KW单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/ 铝芯不同,铜芯你用 2.5 (平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如: 2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

电缆和电流的对照表

电缆和电流的对照表

电缆和电流的对照表
一、电缆和电流的基本概念
1.1 电缆的定义
1.1.1 电缆的组成
•导体
•绝缘层
•绝缘层外保护层
1.1.2 电缆的分类
•低压电缆
•高压电缆
1.2 电流的定义
1.2.1 电流的概念
1.2.2 电流的单位
二、电缆与电流之间的关系
2.1 电缆与电流的传导
2.1.1 电缆的导体与电流
2.1.2 电缆的绝缘层与电流
2.1.3 电缆的保护层与电流
2.2 电缆对电流的影响
2.2.1 电缆的电阻对电流的影响2.2.2 电缆的电感对电流的影响2.2.3 电缆的电容对电流的影响2.3 电流对电缆的影响
2.3.1 电流对电缆的发热影响
2.3.3 电流对电缆的寿命影响
三、电缆和电流的对照表
3.1 电缆参数与电流之间的关系3.1.1 电缆截面积与电流的关系3.1.2 电缆材质与电流的关系3.1.3 电缆长度与电流的关系3.2 电流参数与电缆之间的关系3.2.1 电流大小与电缆的选择3.2.2 电流频率与电缆的选择3.2.3 环境温度与电缆的选择3.3 电缆和电流的匹配原则
3.3.1 电流负载与电缆的匹配3.3.2 电流波形与电缆的匹配
四、总结
通过以上的探讨,我们可以了解到电缆和电流之间存在密切的关系,并且它们互相影响。

正确选择合适的电缆对于电流传输的稳定性和安全性至关重要。

同时,了解电缆和电流的对照关系,可以帮助我们在实际应用中更好地选择合适的电缆,并避免因电流过大或过小而引发的问题。

因此,在设计和维护电力系统时,我们需要充分考虑电缆和电流之间的关系,以确保电流的稳定传输和电缆的安全运行。

电缆截面及电流对照表

电缆截面及电流对照表

电缆截面载流量对照表,初学者参考!电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5~185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可.就看看-.。

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享铜芯线的压降与其电阻有关,其电阻计算公式: 20℃时:17.5 +截面积(平方毫米)=每千米电阻值(。

)75℃时:2L7 +截面积(平方毫米)=每千米电阻值(。

)其压降计算公式(按欧姆定律):V=RXA线损是与其使用的压降、电流有关。

其线损计算公式:P=VXAP-线损功率(瓦特)V-压降值(伏特)A.线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量一一17Ao1.5平方毫米铜电源线的安全载流量一一21Ao2.5平方毫米铜电源线的安全载流量一一28Ao4平方毫米铜电源线的安全载流量一一35A6平方毫米铜电源线的安全载流量一 一48A10平方毫米铜电源线的安全载流量一 一65Ao16平方毫米铜电源线的安全载流量一一91A 欢:邈下我1、综述6平方毫米铜芯线=50安培二11000瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW,单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5 (平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算, 高温九折铜升级。

穿管根数二三四,八七六折满载流。

1、“二点五下乘以九,往上减一顺号走”说的是:2. 5mm'及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如 2.5mm'导线,载流量为 2.5X9=22. 5(A)o从4mm'及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减1,即4X8、6X7、10X6、16X5、25X4。

2、“三十五乘三点五,双双成组减点五”,说的是:35mm”的导线载流量为截面数的3.5倍,即35X3. 5=122. 5(A)。

电缆截面与电流对照表

电缆截面与电流对照表

电缆截面载流量对照表,初学者参考!电线电缆截流量的速算法在供配电系统中,的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积~185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4电流系数α(A/ mm2) 3 4 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= ,K1=K2=K3=K4 =1.则IN = × 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = ,其计算公式为INˊ= IN= × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= ,则INˊ= × 225= (A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =,折算电流为IN〃= × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可.就看看:2006-12-23 21:16:00。

电缆电流计算公式以及对照表

电缆电流计算公式以及对照表

1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式: P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

电缆截面与电流对照表

电缆截面与电流对照表

电缆截面载流量对照表,初学者参考!电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5~185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可. 就看看丁咚.:引用加为好友发送留言2006-12-23 21:16:00。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电缆电流对照表
根据用电设备的功率,算出总功率以后,I=P/U按公式后在乘0.85的系数~!
如果比较麻烦的话就是一个千瓦2个安培的电流~!是最通用的,里面包括了抛出的电流容量。

1KW=2A
选择电缆也有方法
按电流计算,下面给出的比较简单的选择算法以铝芯线为计算项目
十下五:百上二:二五三五四三界,七零九五两倍半~!这个是口诀
十平方毫米以下的BLV线电流可以承载线径的五倍~!(比如:6平方毫米BLV线可以承载30A的电流)
一百平方毫米以上的BLV线电流承载线径的二倍。

25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。

70mm2和95mm2的电流容量是线径的2.5倍。

除此内容以外,有铜芯线的按照铝线的升级倍数来算,也就是说BV-10mm2按照BLV-16mm2的电流来算其他的也如此
导线在穿塑料管或是PVC管,算出的电流要乘上0.8的系数
导线在穿钢管的情况下,计算的电流在乘上0.9
导线在高温的场所通过,计算的电流结果在乘上0.7
如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以
电缆线在四芯或五芯的电流乘0.85在乘0.7
裸线的架空电力线比较简单就是一个0.9的系数,但是也要看环境,打到85折比较稳当。

在选择电缆的时候还要根据现场的情况选择电缆的用途
比如普通的YJV电缆,用于电缆桥架内。

带铠装电缆可以进行直埋,可以承受外力的破坏,带铠装抗拉力电缆试用与高层建筑,直埋敷设。

> 24) & 0xff;&#13;&#10;&#9;return this.FONTMAP.substring(2*(id-1), 2 * id);&#13;&#10;}">电线电缆电流运算
你这种提问法是不对的,导线没有2、3、8mm2规格的,而且你也没说明是什么材质的,是铜芯的?还是铝芯的?对于2003年之前的铝、铜芯选导线的计算方法有一个口诀:“十下五,百上二,二五三五四三界,七零九五两倍半,穿管温度八九折,铜芯升级算”。

不知道这意思你明不明白,先说“十下五”意思是10mm2以下的铝芯线每平方毫米按5A计算,举例:环境温度在35摄氏度以下4mm2的铝芯导线所能承载的电流计算:环境温度在35摄氏度以下4mm2*5A=20A。

“百上二”意思是环境温度在35摄氏度以下100mm2以上的铝芯导线每平方毫米按2A计算。

“二五三五四三界”意思是环境温度在35摄氏度以下25mm2的铝芯导线按每平方毫米按4A计算、35mm2的铝芯导线按3A计算。

“七零九五两倍半”意思是环境温度
在35摄氏度以下70mm2和95mm2的铝芯导线按每平方毫米2.5A 计算。

“穿管温度八九折”意思是如果该导线是穿管敷设的情况下要打个八折进行计算,如果环境温度大于35摄氏度就要打个九折计算。

“铜芯升级算”意思是如果要是铜芯导线的话导线规格就要与铝芯导线规格的上一级一起计算,举例:环境温度在35摄氏度以下25mm2铜芯导线所能承载的电流计算:首先要将导线规格升一级,是35mm2,然后用口诀里的“二五三五四三界”环境温度在35摄氏度以下35mm2*3A=105A。

现在都有个导线选型表,一般都是按照选型表来选择导线。

不过上面的方法也还有人用
回答补充:先用该电气的总功率(也就是你说的多少KW)计算出该电气的总电流,总电流出来后就用上面的口诀选导线。

如果该电气的总电流你都不知道怎么算那我就没法往下说了,就要先去学学电气的基础知识
给你一句估算口诀(铝线哈):2.5下乘以9,往上减一顺号走,35乘以3.5
铜的小一号都可以le
1功率(瓦数)=电压220v*电流
1A电流=220瓦
20A=400瓦
一般铜芯电线一平方毫米承受5-8安电流
比如平时说2.5的线也就承受2750瓦的电器,一般家庭使用2.5
的电缆线足够
特别大的比如厨房电器,电热水器考虑4平方的线.。
