高压摆喷防渗墙施工(2)
高喷防渗墙施工方案
怀宁县2008年重点小型水库除险加固工程施工I标段（官山水库）合同编号：AQHNSK-SG-2008-01高喷灌浆施工方案滁州市宏源建设有限责任公司2008年11月7日5.2.2 高压摆喷防渗墙本工程高压摆喷防渗墙沿桩号0+000~0+090间坝轴线布置，墙顶高程112.0m,墙底按深入基岩 1.0m 控制，孔距 1.0m、1.25m、1.5m 试验确定，单排。
5.2.2.1 一般要求1、高压喷射注浆的施工场地应平整、稳固，凡遇有低洼、表土松散紧临边坡的区域，应采用回填、夯实、加固和边坡坡脚保护措施。
2、在喷射灌浆施工前，应按施工图规定的喷射灌浆方法进行施工机械设备试运行。
3、施工场地布置应进行全面规划，开挖排浆沟和集浆池，作好冒浆排放措施和环境保护措施。
4、高压喷射灌浆方法采用三重管法。
5.2.2.2 材料选择高压喷射浆液采用P.O32.5级水泥拌制，细度要求通过80um方孔筛的筛余量不大于5%拌和用水应符合拌制水工混凝土用水要求，采用水库水，拌浆水温度不得高于40C。
为减缓水泥浆液沉淀速度，应在硅酸盐水泥中添加3%水泥重量的膨润土和3%膨润土重量的碳酸钠，膨润土的细度应为200 目。
5.2.2.3 高压喷射灌浆试验1、按施工图对浆液性能要求和规定进行浆液配合比试验，试验内容包括：浆液拌制时间、浆液密度、浆液流动性、浆液的沉淀速度和沉淀稳定性、浆液的凝结时间（初凝和终凝）以及浆液固结体密度强度、弹性模量和透水性等。
并将试验成果报送监理审批。
2、采用三重管法喷射灌浆的水灰比为1:1。
浆液存放时间：当环境气温10C以下时, 不超过5h;当环境气温10C以上时，不超过3h;当存放时间超过有效时间时，应按监理指示，降低标号使用或按废浆处理。
3、在现场高压喷射灌浆作业开始前，应按施工图要求和监理指示，选择地质条件具有代表性的区段，并按室内试验选定的配合比进行高压喷射灌浆的工艺试验，以选定布孔方式、孔距以及喷射流量、压力、摆速和提升速度等工艺参数。
高压喷射防渗墙施工方案及流程
高压喷射防渗墙施工方案及流程一、前期准备。
1.1 场地勘察。
咱得先把施工场地给摸清楚喽，就跟找宝藏似的，得把地下的情况都搞明白。
看看那地层结构啊、地下水的情况啊，可不能打无准备之仗。
这就好比盖房子前得先挖个地基，地基稳了，房子才能牢嘛。
1.2 设备调试。
那高压喷射设备就跟咱的得力助手一样，得提前调试好。
检查检查各个部件是不是都完好无损，压力啊、流量啊这些参数是不是都能达到要求。
可不能到了施工的时候，这设备突然掉链子，那可就麻烦啦。
就跟咱开车出门，得先检查检查车子一样，不然半路抛锚可就糟心了。
二、施工流程。
2.1 钻孔。
这钻孔就像是在地上打洞，得打得准、打得深。
用钻机慢慢地往下钻，一边钻一边把泥土带出来。
就跟咱小时候用小铲子挖沙坑一样，得耐心细致地来。
注意控制好钻孔的深度和垂直度，可不能歪歪扭扭的，不然防渗墙就不平整啦。
2.2 喷射作业。
等钻孔到了预定的深度，就开始进行喷射作业啦。
把高压水泥浆通过喷射管喷射到孔壁上，让水泥浆和泥土充分混合，形成坚固的防渗墙。
那喷射的速度和压力都得把握好，就跟厨师炒菜一样，火大了不行，火小了也不行，得恰到好处。
看着那水泥浆像喷泉一样喷出来，心里那个成就感啊，别提了。
2.3 墙体养护。
喷射完了之后，还得好好养护墙体呢。
就跟咱养孩子一样，得给它吃饱穿暖，让它慢慢长大。
墙体也需要保湿保温，避免它干裂或者受损。
这养护的时间可不能短了，得等墙体完全凝固了才行。
不然墙体不结实，到时候漏水了可就麻烦啦。
三、质量控制。
3.1 过程监控。
在施工过程中，得时刻监控质量呢。
看看喷射的效果是不是符合要求，墙体的厚度是不是均匀，有没有裂缝之类的问题。
就跟咱买东西一样，得仔细检查检查，不然买了个次品可就亏大了。
3.2 验收标准。
施工结束后，得按照验收标准来验收哦。
看看墙体的强度啊、密封性啊是不是都达标了。
如果有不符合要求的地方，得及时整改，直到达到标准为止。
这就像咱们参加考试一样，得达到及格线才能算合格嘛。
高压旋喷防渗墙工程施工组织设计
东源县柳城电站土建工程高压旋喷防渗墙工程施工组织设计编制：审核：编制日期：惠州市水电建筑工程有限公司东源县柳城电站土建工程项目经理部目录一、概述--------------------------1二、施工部署----------------------1三、工程施工目标------------------5四、施工方法及技术措施------------6五、施工进度计划------------------7六、工程质量检查和验收定----------8七、安全施工----------------------8一、概述（一）、编制依据1、《旋喷注浆加固地基技术》铁道部旋喷注浆科协组；2、中华人民共和国行业标准《建筑地基处理技术规程》（JGJ79-2002）；3、《水电水利工程高压喷射灌浆技术规范》（DL/T5200-2004）；4、施工现场的实际情况、周边环境和设计的相关要求；5、我公司自身的施工能力、经验及有关规定。
（二）、工程概况及场地周边环境柳城水电站是由深圳市富源能源有限公司投资兴建的，为河床式开发水电站。
本次施工为二期闸坝施工做纵向防渗墙及一期防淘墙。
施工工作面总长度约300m，根据地质钻探资料，东江流域的地理条件及上游其他同类工程经验，拟设计高压旋喷桩桩间距为0.8m，总桩数约为380根，桩长嵌入强风化基岩1.0m，总工程量约为800m.（三）、场地工程地质条件柳城水电站位于东江干流上，河道涸水期水位平均约2.50m。
河道地层自上而下为：①冲洪积砂卵石层，呈松散状态；②残积粘性土层；③基岩为灰岩。
（四）、施工条件施工现场已完成“三通已平”，施工运输车辆可直接入进现场，现场地大致平整。
基本具备施工条件。
二、施工部署（一）、施工准备1、现场准备1）、根据现场条件、及时接通施工所需的水、电线路，准备平整好材料堆放场地；2）、将防渗墙起始、终止电确定好，打好轴线，施放旋喷桩桩位点，每个桩位点必须打入木桩或竹片，作好标记；3）、组织施工机具进场，根据施工机具需要量机进场时间计划，组织施工机械、设备和工具进场，设备进场后，布置好各台套旋喷机、引孔钻机施工布置，设置好各台套旋喷机施工后台及施工材料的堆放场地，机械、设备安装好并应进行相应的保养和试运行；4）、组织建筑材料进场。
三重管高压摆喷防渗墙施工工法
30o三重管高压摆喷防渗墙施工工法中铁十二局集团第二工程有限公司王宗勇安宏斌李正青1。
前言高压三重管30o摆喷施工技术，在铁路海底泥水盾构隧道明挖暗埋段施工中属于一项新技术,它具有施工速度快，无渗水盲区，工程质量高，劳动强度低，材料消耗小,总体投资少优点,实践证明它比常规施工方法有很大的优点,本工法依据狮子洋隧道进口段明挖暗埋段摆喷防渗墙的施工实践，经完善总结形成，可以为今后类似工程借鉴。
2。
工法特点2.1摆喷桩间固结较好,防渗效果明显，质量容易得到保证。
2.2施工工艺简单，施工速度快、冒浆浆液可以回收再利用，造价较低等优点。
2.3 施工方便,偏差较小。
3.适用范围本工法适用于地基防渗,改善地基土的水力条件及边坡稳定等工程.4.工艺原理三管高压摆喷法用压缩空气包裹高压喷射水流冲击破坏搅动土体，同时用低压灌浆泵灌入浆液,浆液被高压水、气射流卷吸带入，同时与被搅动土体混合形成固结体.形成防渗墙，原理如下：4.1高压摆喷射流切割破坏土体作用喷流动压以脉冲形式冲击土体，使土体结构破坏出现空洞。
4.2混合搅拌作用钻杆在摆动和提升的过程中,在射流后面形成空隙，在喷射压力作用下，迫使土粒向与喷嘴移动相反的方向（即阻力小的方向）移动，与浆液搅拌混合后形成固结体。
4。
3置换作用三重管高压摆喷法又称置换法,高速水射流切割土体的同时，由于通入压缩空气而把一部分切割下的土粒排出灌浆孔，土粒排出后所空下的体积由灌入的浆液补入。
4。
4充填、渗透固结作用高压浆液充填冲开的和原有的土体空隙，析水固结，还可渗入一定厚度的砂层而形成固结体。
4。
5压密作用高压摆喷射流在切割破碎土体的过程中，在破碎带边缘还有剩余压力，这种压力对土层可产生一定的压密作用,使高喷桩体边缘部分的抗压强度高于中心部分。
5.施工工艺流程及操作要点5.1施工工艺流程图5.1—1 高压摆喷施工工艺流程5。
2施工方法5.2。
1桩孔定位及钻孔定位孔位布置应保证第一序孔形成的扇形薄墙与第二序孔形成的扇形薄墙能够有效搭接,孔距在不大于设计孔距的前提下可适当调整。
高压摆喷防渗墙施工方案
镇海区懈浦大闸外移工程高压摆喷施工专项方案浙江泰阳建设有限公司2016年1月5日目录第一章编制依据......................................................................................................... 第二章工程概况......................................................................................................... 第三章施工部署......................................................................................................... 第四章高压摆喷施工流程和施工方法..................................................................... 第五章高压摆喷施工质量保证措施......................................................................... 第六章高压摆喷施工安全检查要点......................................................................... 第七章主要机具设备、材料和劳动力使用计划..................................................... 第八章施工进度计划.................................................................................................第一章编制依据1.1《水电水利工程高压喷射灌浆技术规范》（DL/T 5200-2004)1.2 设计院提供地质情况第二章工程概况2.1工程概况本工程地下连续墙厚0.6m，长5m，地质情况分布有淤泥，淤泥质粉土、粉土、细砂等，经过对各种防渗方案的详细比较和类似工程经验，我方建议采用高压摆喷对接形成防渗墙来进行截渗，高压摆喷桩长为6m，约762枚。

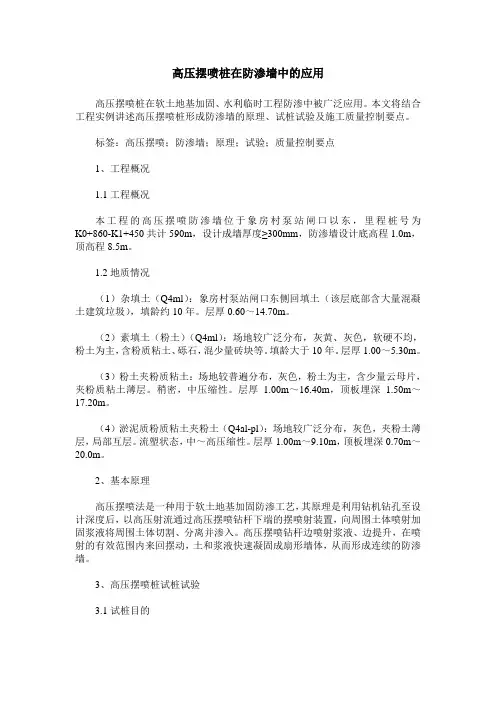

高压摆喷桩在防渗墙中的应用
高压摆喷桩在防渗墙中的应用高压摆喷桩在软土地基加固、水利临时工程防渗中被广泛应用。
本文将结合工程实例讲述高压摆喷桩形成防渗墙的原理、试桩试验及施工质量控制要点。
标签：高压摆喷；防渗墙；原理；试验；质量控制要点1、工程概况1.1工程概况本工程的高压摆喷防渗墙位于象房村泵站闸口以东，里程桩号为K0+860-K1+450共计590m，设计成墙厚度≥300mm，防渗墙设计底高程1.0m，顶高程8.5m。
1.2地质情况（1）杂填土（Q4ml）：象房村泵站闸口东侧回填土（该层底部含大量混凝土建筑垃圾），填龄约10年。
层厚0.60～14.70m。
（2）素填土（粉土）（Q4ml）：场地较广泛分布，灰黄、灰色，软硬不均，粉土为主，含粉质粘土、砾石，混少量砖块等。
填龄大于10年。
层厚1.00～5.30m。
（3）粉土夹粉质粘土：场地较普遍分布，灰色，粉土为主，含少量云母片，夹粉质粘土薄层。
稍密，中压缩性。
层厚 1.00m～16.40m，顶板埋深 1.50m～17.20m。
（4）淤泥质粉质粘土夹粉土（Q4al-pl）：场地较广泛分布，灰色，夹粉土薄层，局部互层。
流塑状态，中～高压缩性。
层厚1.00m～9.10m，顶板埋深0.70m～20.0m。
2、基本原理高压摆喷法是一种用于软土地基加固防渗工艺，其原理是利用钻机钻孔至设计深度后，以高压射流通过高压摆喷钻杆下端的摆喷射装置，向周围土体喷射加固浆液将周围土体切割、分离并渗入。
高压摆喷钻杆边喷射浆液、边提升，在喷射的有效范围内来回摆动，土和浆液快速凝固成扇形墙体，从而形成连续的防渗墙。
3、高压摆喷桩试桩试验3.1试桩目的本次试桩地点选择在K1+180空地进行。
经设计同意采用双重管高压摆喷灌浆试桩数量为5根，桩长为6m，从原地面进行试桩。
通过试桩试验确定浆压、气压，及搅拌速度，提升速度等施工参数，通过调整桩距验证有效成墙厚度是否满足设计要求（≥300mm）。
试桩完成及时总结试桩工艺，编制试桩成果报告，为正式施工提供依据。
高压摆喷防渗墙施工(2)
高压摆喷防渗墙试桩施工专项方案一、工程概况萧山区浦阳江治理工程是以防洪为主，兼顾排涝，结合两岸的滩地治理及水环境整治。
其中一期工程左岸起点为兔石头，终点为南河口，岸线长度9868.9m；右岸包括浦阳江干堤上游段(起点为小山头，终点为新江岭电排站出口，岸线长度9166.2m)及进化溪出口左岸堤段（堤长608.3m）。
本标段高压摆喷桩的位置在右岸下湖K3+000~K3+505、K3+536~3+660，总长629m。
设计墙顶高程11.2m，设计墙底高程1.0m。
二、试桩具体情况本试桩范围：下湖K3+450.6-下湖K3+467.4，本试桩总个数：15个本试桩分三组进行：第一组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压30MPa,第二组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压32MPa,第三组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压33MPa,三、施工要点1、采用距离堤轴线2.5m布置单排高压摆喷防渗墙试桩方案，摆喷桩直径80mm，喷射孔径大于150cm，折角250，摆角300，搭接长度大于20cm，桩距120cm。
2、高压摆喷灌浆采用二序孔施工，一序孔先施工，二序孔后施工，三介质喷射法施工。
采用间隔跳打法施工，高压摆喷桩试桩施工时需严格控制喷浆压力和施工顺序。
3、注浆材料采用42.5R 浦阳江水泥有限公司生产的普通硅酸盐水泥，水泥用量不少于350KG/m ，桩身28天无侧限抗压强度不小于2.5Mpa ，水泥浆的水灰比为1.0，灌浆压力采用30~33Mpa 。
4、高压摆喷防渗墙试桩进入相对不透水层长度不小于2.0m 。
5、成桩施工中，必须随时检查水泥浆液比重，应注意储浆桶内浆液的均匀性和连续性，喷浆搅拌时不允许出现管道堵塞或爆裂。
6、其他技术要求符合五、操作工艺1、准备工作施工前做到施工场地平整、稳定、作业面低洼、松散和紧邻边坡处采用回填、夯实的方法加固处理，检查作业机具是否正常运转。
高压摆喷防渗墙工程施工方案
高压摆喷防渗墙工程施工方案1.1、工艺介绍高压摆喷工艺始于上世纪七十年代，现已列入我国现行的地基和基础工程施工验收规范。
所谓高压喷射注浆，就是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水成为一定压力的高压流从喷嘴中喷射出来，冲击破坏土体结构，土粒便从土体剥落下来。
一小部分细小的土粒随着浆液冒出水面，其余土粒、在喷射流的冲击力，离心力和重力等作用下，与浆液搅拌混合，并按一定的浆土比例和质量大小有规律的重新排列。
浆液凝固后，便在土中形成一个固结体。
固结体的形状和喷射流移动方向有关，一般分为旋转喷射和摆动喷射(摆喷)两种形式。
本工程采用摆喷，摆喷时，喷嘴一面喷射一面摆动和提升，用于加固土体。
本工程采用三重管双高压摆动喷射注浆。
1.2、工艺原理三重管双高压摆动喷射注浆分别输送气、水和浆三种介质的三重注浆管，以高压泵等高压发生装置产生的30Mpa左右的高喷射流切割土体，再以高压泵等高压装置产生的大于25Mpa的浆压再一次切割土体，并供一股0.8Mpa左右的圆筒状气流，进行高压水、水泥浆喷射和气流同轴喷射冲切土体，形成较大的混和体，钻杆及喷嘴作摆动和提升运动，最后便在土中凝固为直径较大的扇形状水泥土固结体。
1.3、工艺流程高压摆喷桩工艺流程见下图：开挖沟槽、清除地面、地下障碍物施工结束，转下一道工序8.14.4、施工流程（1）场地清理及平整高压摆喷桩施工前，必须先进行场地平整，清除施工场地内地上垃圾及地下障碍物，以确保高压摆喷桩机能正常移位及施工。
（2）测量放线由现场测量员根据设计图纸和测量控制点放出桩位，并做好永久或临时标志，桩位平面偏差不大于2cm 。
放样完成后做好测量技术复核单，提请监理进行复核验收签证，确认无误后进行施工。
本次施工高压摆喷桩桩距为1600 mm ，桩体搭接300 mm ，呈一字形布置。
放样时，定好每排桩的起始点，中间用定位线标记，每个标记中心即为桩中心，间距为1600mm ，以保证每根摆喷桩准确定位。
高压旋喷防渗墙施工
高压旋喷防渗墙施工某水电站厂区围堰高压旋喷防渗墙施工总结RSS打印复制链接大中小发布时间：2012-09-2819:41:59 摘要：厂区围堰高压旋喷防渗墙施工过程中遇到的问题及解决方法关键词：围堰；高喷；防渗墙1概述1.1工程概述厂区围堰采用高压旋喷桩套接成墙，高压旋喷防渗墙布置于护岸挡墙轴线上（轴线长度208m），喷射孔间距采用0.9m，共228个孔，单排孔布置，深度22~24.5m（深入基岩0.5m）选用“三重管法”旋喷注浆。
钻孔灌浆分Ⅰ、Ⅱ序进行施工。
总工程量为5400m。
平均每米单耗为458.42kg/m，防渗墙面积为486㎡。
基本地层为：上部为人工回填粘土夹层厚约４～５m；下部为河床冲积层，含的块石与漂石，厚度约为（5~7m），分布广，粒径不等，集中体现在2单元（46~58#孔，桩号为：0+062~0+074）；3单元（65~77#孔，桩号为：0+114~0+126）且部分地段含粒砂层，层厚2~3m；底部为灰紫色砂岩。
１.2设计技术指标（1）高喷防渗墙标准：有效墙厚0.8~1.0m,墙体连接处最小厚度不小于0.6m。
（2）防渗墙深度：要求墙下部深入基岩不小于0.5m。
（3）防渗墙排数及孔距：根据设计要求，采用三重管法旋喷套接，防渗墙为单排，孔距0.9m，为保证墙体完整和连续性而需进行生产性高喷试验，以保证高喷墙质量和选用合理技术参数。
2施工参数确定及施工布置2.1施工参数肯定根据设计要求进行生产性试桩，采用参数为：空气压力为0.7Mpa，排量0.4～1.8m3/min，浆压：18～22Mpa，水灰比1：1～1.5：1，进浆比重：1.37～1.5g/cm3，排量60～160L/min，回浆比重应大于：1.2～1.3g/cm3，提升速度：8～18cm/min，旋转速度：7～10r/min，分次卸管注浆，搭接厚度≥30cm。
试验施工高压旋喷孔5个，累计钻孔进尺119.15m、旋喷119.15延米；开挖检查30m³。
水库主体工程高压摆喷防渗墙施工技术交底
技术交底记录表工程名称莲花寺水库主体工程施工单位中水十五局分部工程、部位及范围均质土坝段基础处理及防渗交底日期2016.09.14分项工程（作业）名称高压摆喷防渗墙交底内容：按本工程施工图纸的要求，计划在河床区域挤密桩的区域外10m左右选取摆喷试验地段，进行高压喷射灌浆的现场生产性试验，以确定高喷灌浆的方法及其适用性，确定有效喷射范围、施工参数、浆液性能要求、适宜的孔距排距、墙体防渗性能等。
本试验拟布置钻孔4个，先布置一个先导孔采取芯样确定各地层厚度，以采取相应地层的喷射参数。
1、本试验施工参数为：（1）高压摆喷防渗墙最小厚度0.2m，渗透系数小于1×10-6cm/s，墙体强度大于2.0mpa，防渗墙钻孔深入基岩1.0m。
（2）高压摆喷防渗墙家采用摆喷对接的形式。
（3）高压摆喷暂定施工参数为：水压力35-40mpa；气压力0.7mpa；气量400-800L/min; 浆压力0.2-1.0mpa；浆量60-100L/min;浆液比重1.4-1.7g/cm3,不同地层喷射浆液提升速度；粉土层10-20cm/min；岩石层7-10cm/min。
2、工艺流程高压喷射构筑防渗墙主要有造孔、喷墙两大工序，其工艺流程主要为：放线、就位、钻孔、试喷、下喷射管、制浆、喷射和旋摆提升、回灌、冲洗、移机等。
3、主要施工工序①放线定位放线定孔位采用一次性放线定孔位，由专业测量人员进行实测放样，并做明显标记，以便在施工中能迅速准确地找出所需的孔位。
②钻机就位将钻机安放到选定的孔位上，使钻头对准孔位中心，对钻机进行水平校正并加以固定。
③钻进（1）高喷防渗帷幕墙施工，首先在设计的孔位上造孔，分二序次进行，第一序孔初凝后（达到三天以后），才可进行第二序孔的施工。
（2）高喷帷幕墙的钻孔采用重庆探矿机械厂的XY-2型钻机，采用φ127mm合金钻头钻进，开孔口径为130mm。
（3）钻进采用1.3g/cm3泥浆冲洗液护壁钻进，泥浆的材料选择当地粘土或膨润土制浆，并掺合碱粉钻进。
高压摆喷防渗墙施工(2)(可编辑修改word版)
高压摆喷防渗墙试桩施工专项方案一、工程概况萧ft区浦阳江治理工程是以防洪为主，兼顾排涝，结合两岸的滩地治理及水环境整治。
其中一期工程左岸起点为兔石头，终点为南河口，岸线长度9868.9m；右岸包括浦阳江干堤上游段(起点为小ft头，终点为新江岭电排站出口，岸线长度9166.2m)及进化溪出口左岸堤段（堤长608.3m）。
本标段高压摆喷桩的位置在右岸下湖K3+000~K3+505、K3+536~3+660，总长629m。
设计墙顶高程11.2m，设计墙底高程1.0m。
二、试桩具体情况本试桩范围：下湖K3+450.6-下湖K3+467.4，本试桩总个数：15 个本试桩分三组进行：第一组：试桩数5 个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压30MPa,第二组：试桩数5 个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压32MPa,第三组：试桩数5 个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压33MPa,三、施工要点1、采用距离堤轴线2.5m 布置单排高压摆喷防渗墙试桩方案，摆喷桩直径80mm，喷射孔径大于150cm，折角250，摆角300，搭接长度大于20cm，桩距120cm。
2、高压摆喷灌浆采用二序孔施工，一序孔先施工，二序孔后施工，三介质喷射法施工。
采用间隔跳打法施工，高压摆喷桩试桩施工时需严格控制喷浆压力和施工顺序。
3、注浆材料采用42.5R 浦阳江水泥有限公司生产的普通硅酸盐水泥，水泥用量不少于350KG/m ，桩身28 天无侧限抗压强度不小于2.5Mpa ，水泥浆的水灰比为 1.0，灌浆压力采用30~33 Mpa 。
4、高压摆喷防渗墙试桩进入相对不透水层长度不小于2.0m 。
5、成桩施工中，必须随时检查水泥浆液比重，应注意储浆桶内浆液的均匀性和连续性，喷浆搅拌时不允许出现管道堵塞或爆裂。
高喷防渗墙技术
高压旋喷防渗墙施工设计1、施工围堰设计围堰设计：围堰采用草袋土围堰，堰体中间建粘土心墙（1.0m宽）防渗，围堰顶宽2m，边坡1:1.5，围堰上、下游横向围堰长约83m，左侧纵向围堰长度约77m。
2、高压旋喷防渗墙施工设计2.1高压旋喷的原理高压旋喷就是利用钻机把带有特制喷嘴的注浆管钻进至地层的预定深度后，以高压设备（压力25~40Mpa）使浆液成为高压流从喷嘴中喷射出来，强力冲击破坏地层。
钻杆一边以一定速度旋转，一边以一定的速度渐渐向上提升，使浆液与土体搅拌混合，形成均匀圆柱体。
2.2施工准备施工前应作好准备工作，包括施工机械的检查与检修，平整场地、搭建临时工棚、备好料场。
一套高喷设备在现场上以集中布置和居高布置为好。
设备所放位置以距喷射孔不超过50m为宜。
2.3高压旋喷施工范围及设计要求高压旋喷防渗墙拟在施工好的围堰上进行，底部深入基岩以下0.5m，高压旋喷灌浆钻孔间距0.5m，成墙最小厚度0.3m，高压旋喷灌浆拟顺围堰方向进行，形成完整的防渗圈体系，灌浆钻孔总进尺8176m （据钻探资料，基岩埋深为7.0~7.5m，防渗墙平均深度8.0m，双排孔）。
高压旋喷灌浆施工时应先选取部分高喷孔作先导孔实验，采取芯样，确定高压旋喷造孔孔距以满足最小有效搭结厚度不小于30cm，初定孔距0.5m（双管），钻孔有效深度应进入基岩0.5m，钻孔偏斜率不超过1％。
高喷灌浆浆液密度为1.4g/cm2~1.6g/cm2，压力25~40MPa，提升速度不大于10cm/min，应全孔自下而上连续作业，需中途拆卸喷射管时搭接段应进行复喷，复喷长度不小于0.5m。
高喷灌浆结束后，应利用回浆或水泥浆及时回灌，直至孔口浆液不降为止。
高喷防渗墙墙体单轴抗压强度R28应大于7.5MPa，渗透系数k应小于1×10-6cm/s。
2.4施工程序施工程序大体分为钻孔、下置浆管、喷射提升、成墙等。
钻孔时先使钻机对准孔位，用水平尺使机身水平，衬垫稳牢，垫平机架。
高寒地区高压摆喷防渗墙施工工法
高寒地区高压摆喷防渗墙施工工法高寒地区高压摆喷防渗墙施工工法一、前言高寒地区由于气候条件的限制，土壤含水量高，且土层富含含冰冻融水的危险性，使得土壤的渗漏问题十分突出。
为了解决这一问题，提高工程质量和可靠性，高寒地区广泛采用了高压摆喷防渗墙施工工法，本文将对该工法进行详细介绍。
二、工法特点该工法是一种机械加工、动力摆喷的防渗墙施工技术。
通过高压水流将地面土壤进行摩擦产热，使土壤温度升高，促进土壤内部冻结，形成具有一定稳定性和抗渗能力的固结墙，从而达到防水、防渗的目的。
三、适应范围该工法适用于寒冷地区冻融土的防水、防渗。
特别适用于高寒地区的道路、堤坝、隧道、桥梁等基础工程的土方开挖、基坑工程，以及水利、矿山、供水、排水等工程的渗漏控制。
四、工艺原理该工法通过高密度喷射的高压水流摩擦土壤生成热能，从而提高土壤温度并促使土壤冻结，形成固结墙。
具体步骤包括：采集土层温度、湿度数据，通过梯度控制喷水压力，决策泵站参数控制喷水加热水源，建议的治理水洼供热系统，从而实现土壤冻结加固。
五、施工工艺5.1 地面准备工作：开挖基坑，清除杂物。
5.2 施工前期准备：确定施工方案和施工参数，配置好所需材料和机械设备。
5.3 摆喷施工：按照设计要求，采用机械设备进行高压喷射，形成固结墙。
5.4 后期处理工作：对施工现场进行整理和清理，确保工程质量。
六、劳动组织根据施工工艺的复杂性和施工规模的大小，合理组织施工人员，确保施工进度和工程质量。
七、机具设备7.1 摆臂式高压摆喷机：用于高压喷射加固土壤，产生摩擦热，促使土壤冻结。
7.2 泵站系统：提供高压喷射所需的高压水源，确保喷水压力和流量的稳定。
八、质量控制8.1 施工参数控制：根据设计要求，控制喷水压力、流量和喷射速度，确保施工质量。
8.2 施工现场检测：对施工现场进行温度、湿度等数据采集和监测，确保施工效果。
九、安全措施9.1 施工人员安全：为施工人员配备个人防护用品，进行必要的安全培训和警示。
高寒地区高压摆喷防渗墙施工工法(2)
高寒地区高压摆喷防渗墙施工工法高寒地区高压摆喷防渗墙施工工法是一种应用广泛的工法，可以有效解决高寒地区土壤渗流问题，提高工程的安全性和稳定性。
本文将对该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
一、前言：高压摆喷防渗墙施工工法是一种基于高压喷射技术的土工防渗工法。
其特点是施工快捷、效果明显、工程质量稳定。
适用于高寒地区，可以解决土壤渗流问题，提高工程的安全性和稳定性。
二、工法特点：高压摆喷防渗墙施工工法具有以下特点：1) 施工快捷高效：采用高压喷射设备，能快速完成施工任务。
2) 效果明显：摆喷防渗墙具有防渗效果好、稳定性强的特点，能有效地阻止土壤的渗流。
3) 工程质量稳定：施工工艺科学、严谨，能够保证施工质量的稳定性和一致性。
4) 施工环境适应性强：适应范围广，可以在各种地质条件下施工。
三、适应范围：高压摆喷防渗墙施工工法适用范围广泛，可以应用于各种各样的工程，包括水利、交通、环保等领域。
尤其适用于高寒地区的工程，可以解决土壤渗流问题，提高工程的安全性和稳定性。
四、工艺原理：高压摆喷防渗墙施工工法的工艺原理是基于高压喷射技术，通过喷射设备将防渗材料喷射到土体中，形成一道密实、坚固的防渗墙。
具体的工艺原理包括：1) 施工工法与实际工程联系：根据实际工程要求和设计要求，选择合适的施工工法进行施工。
2) 采取的技术措施：选择适当的喷射设备和防渗材料，根据实际情况调整施工参数和喷射速度，保证施工质量和效果。
五、施工工艺：高压摆喷防渗墙施工工艺包括以下施工阶段：1) 前期准备：包括施工准备、现场布置、设备检查等工作。
2) 土体处理：对土体进行清理、平整等处理工作，为后续施工做好准备。
3) 喷射施工：采用高压喷射设备，将防渗材料均匀喷射到土体中，形成一道坚固的防渗墙。
4) 后期处理：对施工过程中产生的垃圾、废料进行清理处理，将工地恢复到原有状态。
高压摆喷防渗墙施工方案
英德市城区西岸北堤防护工程白沙上游段高压摆喷防渗墙施工方案广东省水利水电第三工程局英德市城区西岸北堤防护工程项目经理部二○○七年十二月英德市城区西岸北堤防护工程白沙上游段防护工程高压摆喷防渗墙施工方案1 工程概况英德市城区西岸北堤总长13363.946m，包括矮山坪段3892.694m、白沙段5114.692m、岭背塘段197.594m、江湾段4159.966m，其中白沙段防渗墙从B2+300至B3+900，其中B2+300-B3+300墙顶高程31.00（珠基），B3+300-B3+600墙顶高程26.00（珠基），防渗墙底需钻卵石层2.0m或入岩1.0m。
2 高压摆喷防渗墙成墙试验2.1 试验目的防渗墙施工试验的目的是对设计的施工参数进行校核，选用合理的施工技术参数，指导后序施工。
2.2 拟选工艺试验技术参数拟成墙3幅，孔距为1.5m。
拟定工艺试验参数如下：（1）水压力35~42MPa。
（2）气压力0.7~0.8MPa。
（3）浆压力0.3~0.8MPa。
（4）摆动角度：25°。
（5）提升速度：砂壤土8cm/min、砂层10-13cm/min、砂砾卵石及岩层6-8cm/min。
（6）水泥浆比重1.65-1.70，水泥采用P.O42.5，可掺少量粘土。
（7）材料①水泥：采用台泥P.O42.5袋装水泥。
②水：从北江抽取。
③泥浆护壁材料：采用膨润土。
④水泥浆：水泥浆的比重为1.65-1.70。
浆液存放时间：当环境气温10℃以下时，不超过5h；当环境气温10℃以上时，不超过3h；若浆液存放时间超过有效时间时，按废浆处理。
2.3 成墙试验施工方法（1）钻机就位将钻机安放到设计孔位上，使钻杆头对准孔位中心，钻机就位后，必须作水平校正，使其钻杆轴线垂直对准钻孔中心位置。
要求桩位偏差≤5cm，钻机成孔偏斜率应≤1%。
（2）钻进采用XY-100地质钻机钻孔，由于高喷孔地层主要为中粗砂层、砂砾石、卵石层，因此泥浆护壁是成孔的关键，本工程泥浆制备采用优质膨润土，泥浆比重控制在 1.1~1.3g/cm3，粘度17~20s，胶体率>90%，含砂量≤8%。
出口围堰高压摆喷防渗墙的施工
出口围堰高压摆喷防渗墙的施工导流洞出口围堰高压摆喷防渗墙施工方案1、工程概况围堰高喷防渗轴线地层为新填筑粒径小于25㎝的砂砾石层，局部有较大块石。
导流洞进、出口处堰基厚度23m左右。
导流洞进、出口围堰防渗工程为高压摆喷防渗墙，高压摆喷防渗墙两端与岸坡相接，轴线长164.00m。
高压摆喷防渗墙设计墙体最小厚度为20cm，深入基岩＞1.0m，高喷施工平台为堰基顶部，高程为312.00m，钻孔深度范围约为23.00m左右，施喷深度范围约22.50m。
工程量4200 m2。
2、施工布置2.1施工用水施工用水直接从河中抽取至各施工机械用水的水箱里，高峰期施工用水15m3/h。
2.2施工供电高压摆喷防渗墙施工用电容量170kw，从就近变压器接电到配电箱，再用电缆接到各施工机械。
2.3施工设施布置高压摆喷施工作业在围堰顶上进行，施工机械及附属设备、制浆站、水泥库等均布置在施工平台上，控制输浆距离不大于80m。
另在施工平台上布置排浆沟、集浆坑，排浆沟沿防渗墙轴线布置，同时在排浆沟旁边设置集浆坑，待沉淀后用泥浆泵将废浆等随时抽排出去，沉淀泥浆弃到围堰一侧。
排浆沟、集浆坑随高喷施工的进展而推进。
其布置示意图见图1。
图1 操作系统、排浆沟、集浆坑布置示意图2.4围堰防渗墙钻孔布置导流洞出口围堰防渗墙轴线长164m，防渗钻孔间距0.85m，共163孔，具体布置见附图。
3、高压摆喷防渗墙施工3.1主要施工参数高压摆喷施工技术参数必须先经过现场试验，根据试验情况进行必要的调整，根据类似工程经验初拟参数详见表1。
表1 高压摆喷施工主要技术参数表3.2墙体结构型式高压摆喷防渗墙设计最小厚度为20cm，考虑采用高压摆喷成墙，喷射轴线与防渗轴线成150夹角，其成墙后墙体结构型式见图2。
图2 高压摆喷防渗墙墙体结构型式3.3施工流程根据本工程的施工特点，高压摆喷灌浆采用三管法施工，其施工流程参见图3。
钻孔定位放线：根据施工布置图，沿防渗墙轴线测量放样。
高喷防渗墙(施工)方案
围堰高压摆喷防渗墙施工工艺方案一、工程概况本工程围堰高喷防渗墙全长1340米，采用三重管高压摆喷，共961孔（数量根据实际情况调整不超过5%），分两序施工，防渗墙孔深22.5m，孔距 1.5m，墙体厚度要求大于200mm，渗透系数K≤1.0×10-5cm/s。
二、高喷防渗墙试验结果小结2.1、试验地点、时间经指挥部、监理、设计、现场共同勘察后，高喷防渗工艺试验桩号定在围堰K1+040处，该块空地能真实反映围堰的基本地地质情况，地势与实际高喷防渗墙处地层相似，满足试验工艺的需要。
我部于2011年12月7日进场试验，7天内完成试验桩体，12月14日完成试验数据整理，报批本次试验结果。
2.2、试验过程采用三重管高压摆喷防渗墙，分两序施工，防渗墙孔深22.5m，孔距1.5m，喷管采用双喷嘴，喷嘴直径1.8～3.0mm。
墙体厚度要求大于200mm。
采用＂围井法＂试验，围井上部不封顶，下部不封底，围井成墙7天后在围井中间布置深度等于防渗墙的注水孔，并在围井外布置同样注水对比孔，具体布置图如下：2.3、检测方法按照试验方案布置高喷防渗墙围井，成墙7天后，委托监理及有资质检测单位开展注水试验，试验方法为：2.4、试验结果我方会同监理人按有关规程或规范和本技术条款规定，进行以上内容的质量检验和验收，各项实验结果均合格，渗透系数K≤1.0×10-5cm/s，符合设计要求。
2.5、小结通过本次试验，验证高喷防渗墙施工参数符合要求，可以开始高喷防渗墙施工，具体施工技术参数如下表：三、施工方法3.1、施工程序三重管高压摆喷施工程序如下：3.2、施工方法1、钻孔按设计要求放样布孔，孔位偏差必须小于5cm，采用XY-100型地质钻机成孔，孔径110mm。
将钻机移动到放样的孔位上，使钻头对准孔位中心，钻机就位后进行水平校正，使钻杆垂直对准孔位中心，成孔后的孔斜率必须小于1%（孔深大于30m时，必须小于0.5%）。
橡胶坝坝基防液化高压摆喷防渗墙围封施工工法(2)
橡胶坝坝基防液化高压摆喷防渗墙围封施工工法橡胶坝坝基防液化高压摆喷防渗墙围封施工工法一、前言橡胶坝坝基防液化高压摆喷防渗墙围封施工工法是一种用于土质坝基地基处理和防渗墙施工的技术，通过采用高压摆喷方法，结合橡胶坝材料，有效地解决了土质坝基液化问题和渗漏问题。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点1. 高效性：该工法采用高压摆喷方法，施工速度快，能够大幅度节省施工时间。
2. 抗液化能力强：橡胶坝材料具有优异的抗液化特性，能有效地抵抗土质坝基的液化现象，确保坝基的稳定性。
3. 防渗效果显著：高压摆喷方法能够将橡胶坝材料均匀地喷洒在坝基表面，形成致密的防渗墙，有效阻止水分渗漏。
4. 工程造价低：相比于传统的墙体施工工艺，橡胶坝坝基防液化高压摆喷防渗墙围封施工工法的材料成本和施工成本较低，能够降低工程造价。
三、适应范围橡胶坝坝基防液化高压摆喷防渗墙围封施工工法适用于土质坝基的地基处理和防渗墙施工，特别适用于液化敏感地区，如地震活跃地带等。
四、工艺原理施工工法与实际工程之间的联系在于采用高压摆喷的技术，将橡胶坝材料均匀地喷洒在土质坝基表面，在摆喷的过程中，橡胶坝材料能够填充土层的孔隙，并且形成一个致密的抗渗墙结构，阻止水分的渗漏。
橡胶坝材料的弹性和柔韧性能够有效地抵抗坝基地震液化现象，确保坝基的稳定性。
五、施工工艺1. 基础准备：清理坝基表面的杂物并进行平整处理。
2. 预制摆布：根据设计要求，将橡胶坝材料进行切割和布置。
并根据实际需求进行摆布的预制。
3. 摆喷施工：采用高压喷射设备，将橡胶坝材料均匀地喷洒在土质坝基表面，形成防渗墙。
4. 喷洒均匀性检测：对防渗墙的喷洒均匀性进行检测，确保施工质量。
5. 防渗墙围封处理：对防渗墙进行围封处理，确保防渗效果。
六、劳动组织施工过程中需要合理组织施工人员，确保施工进度，同时进行安全培训和质量控制培训，提高工作效率和施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压摆喷防渗墙试桩施工专项方案
一、工程概况
萧山区浦阳江治理工程是以防洪为主，兼顾排涝，结合两岸的滩地治理及水环境整治。
其中一期工程左岸起点为兔石头，终点为南河口，岸线长度9868.9m；右岸包括浦阳江干堤上游段(起点为小山头，终点为新江岭电排站出口，岸线长度9166.2m)及进化溪出口左岸堤段（堤长608.3m）。
本标段高压摆喷桩的位置在右岸下湖K3+000~K3+505、K3+536~3+660，总长629m。
设计墙顶高程11.2m，设计墙底高程1.0m。
二、试桩具体情况
本试桩范围：下湖K3+450.6-下湖K3+467.4，本试桩总个数：15个
本试桩分三组进行：
第一组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压30MPa,
第二组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压32MPa,
第三组：试桩数5个，气压0.7MPa,浆压0.3MPa，水灰比1.0，提升速度15cm\min 水压33MPa,
三、施工要点
1、采用距离堤轴线2.5m布置单排高压摆喷防渗墙试桩方案，摆喷桩直径80mm，喷射孔径大于150cm，折角250，摆角300，搭接长度大于20cm，桩距120cm。
2、高压摆喷灌浆采用二序孔施工，一序孔先施工，二序孔后施工，三介质喷射法施工。
采用间隔跳打法施工，高压摆喷桩试桩施工时需严格控制喷浆压力和施工顺序。
3、注浆材料采用42.5R浦阳江水泥有限公司生产的普通硅酸盐水泥，水泥用量不少于350KG/m，桩身28天无侧限抗压强度不小于2.5Mpa，水泥浆的水灰比为1.0，灌浆压力采用30~33 Mpa。
4、高压摆喷防渗墙试桩进入相对不透水层长度不小于2.0m。
5、成桩施工中，必须随时检查水泥浆液比重，应注意储浆桶内浆液的均匀性和连续性，喷浆搅拌时不允许出现管道堵塞或爆裂。
6、其他技术要求符合DL/T5148-2001《水工建筑物水泥灌浆施工技术规定》。
四、高压摆喷试桩施工的工艺流程为：。
