几何校正操作步骤实验目的:通过实习操作,掌握遥感图像几何校正的基本方法和步骤,深刻理解遥感图像几何校正的意义。

实验内容:ERDAS软件中图像预处理模块下的图像几何校正。

几何校正就是将图像数据投影到平面上,使其符合地图投影系统的过程。

而将地图投影系统赋予图像数据的过程,称为地里参考(Geo-referencing)。

由于所有地图投影系统都遵循一定的地图坐标系统,因此几何校正的过程包含了地理参考过程。

1、图像几何校正的途径ERDAS图标面板工具条:点击DataPrep图标,→Image Geometric Correction →打开Set Geo-Correction Input File对话框(图2-1)。

ERDAS图标面板菜单条:Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框(图2-1)。

在Set Geo-Correction Input File对话框(图1)中,需要确定校正图像,有两种选择情况:其一:首先确定来自视窗(FromViewer),然后选择显示图像视窗。

其二:首先确定来自文件(From Image File),然后选择输入图像。

2、图像几何校正的计算模型(Geometric Correction Model)ERDAS提供的图像几何校正模型有7种,具体功能如下:3、图像校正的具体过程第一步:显示图像文件(Display Image Files)首先,在ERDAS图标面板中点击Viewer图表两次,打开两个视窗(Viewer1/Viewer2),并将两个视窗平铺放置,操作过程如下:ERDAS图表面板菜单条:Session→Title Viewers然后,在Viewer1中打开需要校正的Lantsat图像:xiamen,img在Viewer2中打开作为地理参考的校正过的(图象或)矢量图层:xmdis3.shp第二步:启动几何校正模块(Geometric Correction Tool)Viewer1菜单条:Raster→Geometric Correction→打开Set Geometric Model对话框(2-2)→选择多项式几何校正模型:Polynomial→OK→同时打开Geo Correction Tools对话框(2-3)和Polynomial Model Properties对话框(4)。

卫星影像几何校正步骤

卫星影像几何校正步骤

几何校正步骤
1.在View窗口里打开待校正的影像,在另外一个窗口打开参考矢量。

2.在待校正的影像窗口里,点击Raster,出现如下窗口,在窗口里点击Geometric Correction(校正模块)。

3.点击Geometric Correction(校正模块)后出现如下窗口,选择Polynomial(几何校正)
4.选择Polynomial(几何校正)后,出现如下窗口,点击Close。

5.点击Close后出现如下窗口,直接点击OK。

6.点击OK后,出现窗口,将鼠标在参考矢量窗口里点击一下,将进入如下窗口,点击OK。

7.点击OK后,进入控制点选取界面,如下图所示。

8.控制点选取完成后,在控制面板里点击
,进入校正后成果输出界面,设置好输出影像名字、分辨率、重采样方式,然后输出既可。

几何校正的步骤范文

几何校正的步骤范文

几何校正的步骤范文几何校正是指通过对图像进行几何变换,将其纠正为真实世界的几何尺度。

在数字图像处理和计算机视觉领域,几何校正的步骤通常包括以下几个主要步骤:1.选择校正基准:首先需要选择一个合适的基准来进行校正。

这通常可以是已知尺寸或几何结构的物体,如标定板、平面图或测量参考物体。

2.图像采集:选择一个适当的图像采集设备,并以一定的方式对待校正基准进行拍摄。

确保图片中包含有基准物体的清晰图像。

3.提取基准点:使用图像处理技术,提取出基准物体在图像中的特定位置。

这通常包括图像边界的检测、特征点提取和匹配算法等。

4.建立坐标系:根据提取的基准点,建立一个合适的坐标系,以便对图像进行几何校正。

坐标系可以是二维的(如平面坐标系)或三维的(如世界坐标系)。

5.估计透视变换:通过对于基准物体的几何特征进行分析,利用透视几何等相关理论和算法估计出图像中的透视变换参数。

这通常包括位移、旋转、缩放和畸变等变换。

6.图像变换:利用估计的透视变换参数,对图像进行相应的变换操作。

这可以通过在原始图像上对像素点进行重新采样、插值和移动等操作来实现。

图像变换的目标是使校正后的图像与真实世界具有一致的几何尺度。

7.优化校正效果:进行校正效果的评估和优化。

可以使用一些评估标准,如残差误差、配准精度等,来比较校正前后的图像差异。

如果需要,可以进行进一步的调整和迭代,以达到更好的校正效果。

8.结果输出:校正后的图像可以输出为各种格式,以供后续处理和分析使用。

这可以是二维图像、三维点云或其他几何模型等形式。

需要注意的是,几何校正的步骤可以根据具体的需求和应用而有所不同。

例如,在医学影像领域中,几何校正的步骤可能会包括更多的标定和校正流程,以保证影像在不同设备和平台之间的一致性。

因此,在实际应用中,需要根据实际情况进行相应的调整和改进。

大气校正,几何校正简单教程

大气校正,几何校正简单教程

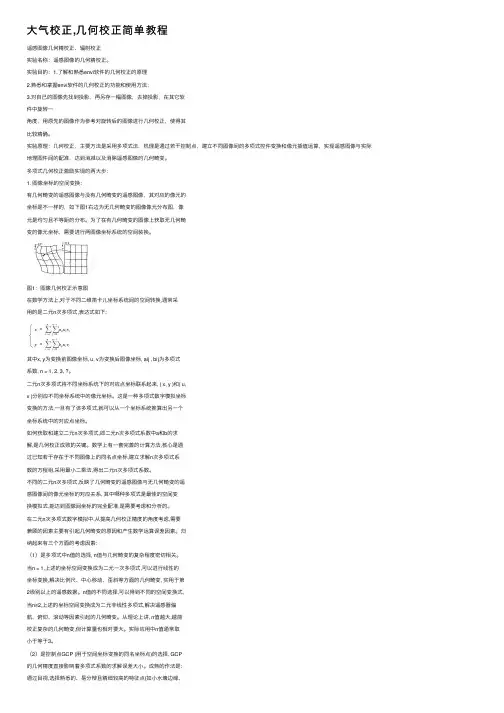

⼤⽓校正,⼏何校正简单教程遥感图像⼏何精校正、辐射校正实验名称:遥感图像的⼏何精校正。

实验⽬的:1.了解和熟悉envi软件的⼏何校正的原理2.熟悉和掌握envi软件的⼏何校正的功能和使⽤⽅法;3.对⾃⼰的图像先找到投影,再另存⼀幅图像,去掉投影,在其它软件中旋转⼀⾓度,⽤原先的图像作为参考对旋转后的图像进⾏⼏何校正,使得其⽐较精确。

实验原理:⼏何校正,主要⽅法是采⽤多项式法,机理是通过若⼲控制点,建⽴不同图像间的多项式控件变换和像元插值运算,实现遥感图像与实际地理图件间的配准,达到消减以及消除遥感图像的⼏何畸变。

多项式⼏何校正激励实现的两⼤步:1. 图像坐标的空间变换:有⼏何畸变的遥感图像与没有⼏何畸变的遥感图像,其对应的像元的坐标是不⼀样的,如下图1右边为⽆⼏何畸变的图像像元分布图,像元是均匀且不等距的分布。

为了在有⼏何畸变的图像上获取⽆⼏何畸变的像元坐标,需要进⾏两图像坐标系统的空间装换。

图1:图像⼏何校正⽰意图在数学⽅法上,对于不同⼆维笛卡⼉坐标系统间的空间转换,通常采⽤的是⼆元n次多项式,表达式如下:其中x, y为变换前图像坐标, u, v为变换后图像坐标, aij , bij为多项式系数, n = 1, 2, 3, ?。

⼆元n次多项式将不同坐标系统下的对应点坐标联系起来, ( x, y )和( u,v )分别应不同坐标系统中的像元坐标。

这是⼀种多项式数字模拟坐标变换的⽅法,⼀旦有了该多项式,就可以从⼀个坐标系统推算出另⼀个坐标系统中的对应点坐标。

如何获取和建⽴⼆元n次多项式,即⼆元n次多项式系数中a和b的求解,是⼏何校正成败的关键。

数学上有⼀套完善的计算⽅法,核⼼是通过已知若⼲存在于不同图像上的同名点坐标,建⽴求解n次多项式系数的⽅程组,采⽤最⼩⼆乘法,得出⼆元n次多项式系数。

不同的⼆元n次多项式,反映了⼏何畸变的遥感图像与⽆⼏何畸变的遥感图像间的像元坐标的对应关系, 其中哪种多项式是最佳的空间变换模拟式,能达到图像间坐标的完全配准,是需要考虑和分析的。

实验四 几何校正

实验四 几何校正

实验四 几何校正图像校正主要指辐射校正和几何校正。

1、辐射校正包括传感器的辐射校正、大气校正、照度校正以及条纹和斑点的判定和消除。

2、几何校正就是校正成像过程中造成的各种几何畸变,包括几何粗校正和几何精校正。

图像几何校正的一般步骤:掌握遥感图像几何校正的方法,利用Data Preparation 模块通过采集控制点实现图像的几何校正 第一步 数据和校正模型的准备1.请直接点击桌面IMAGINE 图标,等待Viewer1出现。

2.由Viewer1打开开启欲校正的图像 C: \linchuan\linchuang-TM.img 。

3.点击 Viewer 图标,等待Viewer2出现。

读取已校正过的参考图像C: \linchuan\linchuang-geo.img 。

数据准备输入显示数字影像确立校正变换模型确定输出影像范围像元空间坐标变换像元的灰度重采样输出纠正数字影像4.由主菜单中,点击"DataPrep"图标,选择其中之Image Geometric Correction。

5.在出现的Set Geo Correction Input File对话框中,点击"Select Viewer"此选项,然后将鼠标光标对Viewer1点一下。

6.接着屏幕会出现Set Geometric Model之对话框,请选取第二项Polynomial,按7.在出现的Polynomial Model Properties对话框中,如下图设置因为参考图像panAtlanta.img 已经含有投影参数,故不再需要定义投影参数请按下apply,然后按下close关闭对话框。

8.接着会出现GCP Tool Reference Setup之对话框,选择校正参考坐标的来源,由于先前已开启Viewer2图像,故于此选取第一项Existing Viewer,按下OK,屏幕会出现Viewer Selection Instructions对话框,此时请在Viewer2点一下9.屏幕会“一阵混乱”,将各窗口平铺排列成,其中出现的Viewer3与Viewer4分别为Viewer1与Viewer2中小方框所对应的窗口。

矢量数据的几何校正.

矢量数据的几何校正.

矢量数据的几何校正1、打开实用服务里边的误差校正并加载相应的数据。

2、点击数据校正—整图变换—比例变换。

3、文件—打开控制点。

显示控制点文件不存在,是否新建?选择是。

4.控制点--设置控制点参数。

采集数据值类型选择为实际值,并将采集实际值时是否同时输入理论值勾选上。

4、控制点—选择采集文件,选择方里网为采集文件。

5控制点—添加校正控制点。

6.控制点—查看控制点7、选择除图框.WL外的所有文件选择转换文件后,在系统弹出的对话框中进行变换类型和相应参数设置。

8、选择变换类型为“平移变换”,平移参数为前面所获取的两左下角坐标之差点击“确定”按钮,完成图形平移。

通过窗口复位命令,选择全部文件,显示平移效果。

9、控制点—清除所有控制点。

10、控制点—控制点设置—实际值。

11、控制点—选择采集文件,设置采集文件为:方里网。

12、控制点—自动采集控制点。

13、控制点—控制点设置—理论值。

14、控制点—选择采集文件,设置采集文件为理论值。

15、控制点—自动采集控制点。

16、数据校正—线文件转换,依次将图框、道路、等高线、地貌、水系进行校正。

17、文件—另存文件,将newline文件另存为:图框-jz。

按照类似的方法,在每次文件(点、线、区)转换之后都需要将新生成的文件另存为校正文件,这是因为每进行一次校正都会将前一次的校正结果进行覆盖。

18、依次进行点文件和区文件的转换。

最终成果如下:问题:1、若在自动误差校正中,先提取理论值后提取实际值,这样操作行不行,为什么?不行,会提示错误。

2、校正方式与控制点采集个数有无相互联系,若有,联系是什么?考虑到扫描原图的收缩变形,一般来说,控制点越多,校正精度越高,当扫描原图件比较大时,应该尽量多选择一些控制点,对于幅面较小或精度要求不高的图件,只要选择四角作为控制点进行校正就可以了!心得体会:老师师教学认真,课堂效率高,授课内容详细,我们学生大部分都能跟着老师思路学习,气氛活跃,整节课学下来有收获、欣喜,使人对此门课程兴趣浓厚。

第三章 几何校正

第三章 几何校正


• 控制点选取的原则 控制点的选择要以配准对象为依据。以地面坐标为匹配标准 的,叫做地面控制点(记作GCP)。有时也用地图作地面控 制点标准,或用遥感图像(如用航空像片)作为控制点标准。 无论用哪一种坐标系,关键在于建立待匹配的两种坐标系的 对应点关系。
• 一般来说,控制点应选取图像上易分辨且较精细的特征点,这 很容易通过目视方法辨别,如道路交叉点、河流弯曲或分叉处、 海岸线弯曲处、湖泊边缘、飞机场、城廓边缘等。 特征变化大的地区应多选些。 图像边缘部分一定要选取控制点,以避免外推。 此外,尽可能满幅均匀选取,特征实在不明显的大面积区域 (如沙漠),可用求延长线交点的办法来弥补,但应尽可能避 免这样做,以避免造成人为的误差。
精度明显提高,特别是对 亮度不连续现象或线状特 征的块状化现象有明显的 改善。 更好的图像质量,细节表 现更为清楚。
计算量增加,且对图像起 鉴于该方法的计算量和精度 到平滑作用,从而使对比 适中,只要不影响应用所需 度明显的分界线变得模糊。 的精度,作为可取的方法而 常被采用。 计算量很大。 欲以三次卷积内插获得好的 图像效果,就要求位置校正 过程更准确,即对控制点选 取的均匀性要求更高。
k=Integer(x+0.5) l=Integer(y+0.5)
f(x,y)=f(k,l)
几何位置上的精度为±0.5像元
最邻近内插法以距内插点最近的观测点的像元值为 所求的像元值。该方法最大可产生0.5个像元的位置 误差,优点是不破坏原来的像元值,处理速度快。
II 双线性内插法
取(x,y)点周围的4邻点,在y方 向(或x方向)内插二次,再在x 方向(或y方向)内插一次,得到 (x,y)点的亮度值f(x,y), 该方法称双线性内插法。设4个邻 点分别为(i,j),(i,j+1),(i+1,j), (i+1,j+1),过(x,y)作直线与x轴 平行,与4邻点组成的边相交于点 (i,y)和(i+1,y)。先在y方向内 插,由f(i,j+1)和f(i,j)计算交点 的亮度f(i,y);由f(i+1,j+1)和 f(i+1,j) 计 算 交 点 的 亮 度 f(i+1,y) 。 然 后 计 算 x 方 向 , 以 f(i,y) 和 f(i+1,y) 来 内 插 f(x,y) 值。

普通照片的几何校正方法

普通照片的几何校正方法

普通照片的几何校正方法没有原始坐标的图片的几何校正方法如果你有一副照片想给其赋予坐标并想求其中的面积、周长等等属性,那么下面的步骤值得你细看,希望对你们有所帮助。

一、准备步骤1.准备一张方格纸,最好面积是照片面积的2倍以上2.把照片放在方格纸的正中央,然后利用数码相机拍下照片,用于几何校正注意事项:如果有很多照片需要比对的,最好焦距放到一定的大小,也就是能放大到同样的倍数。

二、选择相应的软件现在市场上流行的有三大主流软件:PCI、Erdas和Envi。

这三款软件都能满足此项校正的需要,但是由于现在Envi是免费软件,在其官网上能够下载最新版本的软件压缩包,所以现在还是以Envi作为例子来说明。

1.由于获得的原始照片没有坐标系,现在我们先给其强行配备一个坐标系统。

当然这个坐标系统的参数只要设置的统一,怎样设置可以根据自己的兴趣。

利用ARCGIS9.3打开arcmap下的工具箱ArcToolbox,找到里面的Data Management Tools项,然后子目录下的Projections and Transformations,接着选择Raster下的Define Projection,打开对话框选择自己比较熟悉的投影坐标系统(因为地理坐标系统一般为经纬度,而投影坐标系统为米),对要进行几何校正的照片赋予其同样的坐标系统。

2.打开Envi软件,并打开要校正的照片(要在窗口中显示出来,仅在Available band lists中看到不行)3.选择Envi菜单栏中的Map下的Registration:——选择select GCPs:image to map,打开对话框对话框中要选择自己最为熟悉的投影系统,进行统一的参数选择和设置,单位设置成米,而且分辨率最好设置的小一点(例如我现在设置其为1米)4.点击ok就会出现Ground Control Points Selection对话框来选择自己的“地面控制点”。

几何校正-ERDAS

几何校正-ERDAS

1.显示图象文件
在视窗中打开需要校正的图象
2.启动几何校正模块
在Viewer#1的菜单条中,选择Raster|Geometric Correction
3.打开Set Geometric Model对话框
4.选择多项式几何校正模型 Polynomial
程序自动打开Geo Correction Tools对话框和
Polynomial Model Properties对话框
先选择Close关闭Polynomial Model Properties对话框程序自动打开GCP Tool Reference Setup对话框
程序自动打开 Reference Map Information提示框。

选择Map Units: Meters,
并添加地图投影参数:
5.并自动打开采集控制点对话框,开始采集控制点。

6.图象重采样
在Geo Correction Tools 对话框中选择Image Resample,并定义重采样参数。

输出图像文件名(output file):
选择重采样方法(Resample Method):
定义输出图像在图与像元大小。

7.输出结果如图。

几何校正的步骤

几何校正的步骤

几何校正的步骤(遥感解译前期工作)1、分别在两个viewer窗口中打开待矫正图像(A)和参考图像(B)。

2、在A图像中进行假彩色设置raster——band combinations,会弹出如下窗口,将(:band_1)垂直一下三个数字变成5、3、2,同时勾掉auto apply 再点击appy和ok就行了如第下图。

在B图像中可能出现两个以上的参考图,所以要进行合并,右击点击arrange layer会弹出如下窗口。

分别右击两个图层在点击最后一个选项,就能实现图层的合并与重合。

3、开始几何校正,点击会弹出选择会弹出点击选项弹出这个窗口,点击待校正图像A。

它会弹出,再选择polynomial会出现和再将polynomail order调成2.就可以了。

接着会弹出直接点击ok就行了。

接着会弹出再点击参考图像。

自然会弹出窗口点击ok就行了!4、先在待校正图像点击控制点,再在参考图像上拾取对应的控制点。

从一边开始尽量靠边,然后尽量拾取一圈,数量在四五十个控制点就可以了。

中间的控制点也要拾取。

在少于六个控制点进行拾取的时候是先用移动框选中所需要的控制点,再在微调窗口中点击来拾取。

当超过六个的时候,就在待矫正窗口进行拾取,而B窗口中会自动出现拾取点,若是不够精确在进行微调。

注意事项:尽量在前面六个拾取点的误差不要超过1个象元,最后尽量不要超过2个象元。

5、待控制点拾取好之后,就要输出控制点数据。

在最下面的GCP Tool窗口中点击File——save inputas填写文件的名称,假如文件名称为:2012-09-14t035639_re4_1b-nac_10464392_142619.tif;命名应为2012-09-14t035639_re4_1b-nac_10464392_142619_in.gcc;再点击ok就行了。

这存取的是待校正图像的控制点数据。

再用同样的方法,输出参考图像的控制点。

从file——save reference as会弹出上图类似的窗口。

ENVI4.5几何校正图文并茂超详细步骤

ENVI4.5几何校正图文并茂超详细步骤

我所用的是同一块区域的一幅sport影像(具有地图信息)和一幅tm影像(清晰度比较高)Tm影像即是被校正的影像,下一步点击主菜单Map—Registtation—Slect GCPs:Image to Image即影像对影像来校正,在Base Image里选择基准影像即有地图信息的,在Warp Image里选择要校正的影像,点OK,下一步选点,选择第一个校正点:然后点击Add Point,第一个点就加上去了,下一步选第二个点:选择点不应在一个小区域里,应尽量分开然后再点Add Point加上了第二个点,下一步找第三个点然后点Add Point加上第三个点,这是预测功能就可以用了,这时点Option—Auto Predict用基准图像来预测待校正图像,预测的第四个点如图:,错了几个像素,然后在待校正图像的Zoom窗口来调节,调节后如图:,然后点击Add Point来加第四个点,类似方法再来加第五个点然后点Option—Automatically Generate TiePoint出来,一般选择靠后的波段,单击OK出现,其中Number of Tie Point指的是要找的点数,Search Window Size值越大精度越高,Minimum Correlation值越大越精确,本次设置如下:,然后点OK,这是总共找出来的点,点Option—Older Points by Error来按照像素误差从大到小来排序,排序结果如图:,这是误差最大的那个点,删除掉,将误差比较大的删除直到RMS Error值比较下为止,现在是1.370446,可以了。

下一步选择Warp File (as Image to Map),出现选择要校正的影像(tm影像)后点OK,出现,参数设置如上(tm分辨率是30m的),然后点OK,校正后的图像如下:。

几何校正的步骤

几何校正的步骤

几何校正的步骤几何校正是遥感影像处理中的一项重要技术,用于消除影像中的几何畸变,使得影像能够准确地反映地面实际情况。

下面将介绍几何校正的步骤。

一、获取校正控制点在几何校正之前,首先需要获取一些准确的控制点信息。

这些控制点可以是地面上的人工标志物,如地面控制点(GCP),也可以是已知坐标的地物,如道路交叉口、建筑物角点等。

通过测量或其他手段,得到这些控制点的像素坐标和地理坐标。

二、建立几何模型根据所采集的控制点信息,可以建立几何模型。

常用的几何模型包括多项式模型、透视模型等。

通过几何模型,可以将像素坐标与地理坐标之间建立起映射关系。

三、校正影像在校正影像之前,需要对影像进行预处理,包括去除影像中的噪声、辐射校正等。

然后,根据建立的几何模型,对影像进行校正。

校正的过程就是将像素坐标通过几何模型转换为地理坐标。

校正后的影像能够更加准确地反映地面实际情况。

四、评估校正效果校正后,需要对校正效果进行评估。

评估的方法包括视觉评估和定量评估。

视觉评估是通过观察校正后的影像与实际地物进行比较,判断是否存在畸变。

定量评估是通过计算校正前后地物的形状、大小等指标,来评估校正的效果。

五、优化校正结果根据评估结果,如果发现校正效果不理想,可以对校正模型进行调整,以获得更好的校正结果。

常见的调整方法包括增加控制点的数量、改变几何模型的阶数等。

六、输出校正结果校正完成后,需要将校正结果输出。

输出的结果包括校正后的影像和校正模型等。

校正后的影像可以用于后续的遥感分析和应用。

总结:几何校正是遥感影像处理中的重要步骤,通过获取控制点、建立几何模型、校正影像、评估校正效果、优化校正结果和输出校正结果等步骤,可以消除影像中的几何畸变,使得影像能够准确地反映地面实际情况。

几何校正的步骤需要严谨地进行,以确保校正结果的准确性和可靠性。

arcgis几何校正步骤

arcgis几何校正步骤

arcgis几何校正步骤宝子,今天来给你唠唠ArcGIS里几何校正的步骤哈。

咱先得把要校正的数据和参考数据都准备好哦。

这就像是做菜得先把食材都备齐一样。

参考数据得是那种准确可靠的,就像大厨做菜的标准菜谱一样。

然后呢,在ArcGIS里打开ArcMap这个工具。

找到你要校正的那个数据层,右键点击它,选择“Data”里的“Export Data”,把这个数据导出一份副本出来。

为啥要副本呢?就像你画画先在草稿纸上画,错了还能改嘛。

接着,在ArcMap的“Georeferencing”工具条里,把刚刚导出的副本数据添加进去。

这个工具条要是没看到的话,就在菜单栏里找“Customize”,然后点“Toolbars”,把“Georeferencing”勾上就好啦。

现在就开始校正啦。

在“Georeferencing”工具条上,有个“Add Control Points”的按钮,点它哦。

然后就在你的要校正的数据和参考数据上找对应的点。

比如说道路的交叉口呀,建筑物的角呀。

这些点就像是拼图的关键块一样,找得越多越准,校正出来的效果就越好呢。

每找一对点,ArcGIS就会根据这对点来计算校正的参数。

你可以一边找点一边看那个校正的效果。

要是觉得哪个点找得不好,还可以在“Link Table”里把这个点删掉重新找。

等你找了足够多的点之后呢,就可以点“Georeferencing”工具条上的“Rectify”按钮啦。

这时候会让你选择保存校正后的数据的位置和名字,你就按照自己的想法来就行啦。

好啦,这样就完成了ArcGIS里的几何校正啦。

是不是也没有特别难呀?宝子要是在做的过程中遇到啥问题,随时来找我唠哦。

几何校正的流程

几何校正的流程

几何校正的流程Geometry correction, also known as geometric correction or rectification, is a process used in remote sensing to correct distortions in satellite imagery or aerial photographs caused by factors such as camera tilt, terrain relief, or lens distortion.几何校正,也称为几何矫正或矫正,是遥感中用来纠正由相机倾斜、地形起伏或镜头畸变等因素引起的卫星影像或航空摄影图像失真的过程。

One of the key steps in the geometric correction process is the selection of ground control points (GCPs), which are identifiable features on the Earth's surface with known coordinates. GCPs serve as reference points to accurately transform the raw image data into a georeferenced image that aligns with a specific coordinate system.在几何校正过程中的关键步骤之一是选择地面控制点(GCPs),它们是地球表面上具有已知坐标的可识别特征。

GCPs作为参考点,将原始图像数据准确转换为与特定坐标系对齐的带有地理参考的图像。

Another important aspect of geometric correction is the use of transformation models, which are mathematical algorithms that govern the process of warping and resampling the image to correct distortions. Common transformation models include polynomial, affine, and projective transformations, each with its own set of parameters that need to be determined based on the characteristics of the imagery.几何校正的另一个重要方面是使用变换模型,这些是控制图像变形和重采样的数学算法,以纠正失真。

几何校正

几何校正

实验二遥感图像的几何校正实验目的:通过实习操作,掌握遥感图像几何校正的基本方法和步骤,深刻理解遥感图像几何校正的意义。

实验内容:ERDAS软件中图像预处理模块下的图像几何校正。

几何校正就是将图像数据投影到平面上,使其符合地图投影系统的过程。

而将地图投影系统赋予图像数据的过程,称为地理参考(Geo-referencing)。

由于所有地图投影系统都遵循一定的地图坐标系统,因此几何校正的过程包含了地理参考过程。

1、图像几何校正的途径ERDAS图标面板工具条:点击DataPrep图标,→Image Geometric Correction →打开Set Geo-Correction Input File对话框(图2-1)。

ERDAS图标面板菜单条:Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框(图2-1)。

图2-1 Set Geo-Correction Input File对话框在Set Geo-Correction Input File对话框(图2-1)中,需要确定校正图像,有两种选择情况:其一:首先确定来自视窗(FromViewer),然后选择显示图像视窗。

其二:首先确定来自文件(From Image File),然后选择输入图像。

2、图像几何校正的计算模型(Geometric Correction Model)ERDAS提供的图像几何校正模型有7种,具体功能如下:3、图像校正的具体过程实习的内容为用一景已经纠正好的影像作为参考纠正一景原始影像。

实验数据:给定一景Atlanta的TM多光谱原始影像,参照影像为已经纠正好的Atlanta 的ETM+全色波段影像。

对TM影象进行多项式纠正。

以ERDAS软件为例说明纠正的流程。

第一步:显示图像文件(Display Image Files)首先,在ERDAS图标面板中点击Viewer图表两次,打开两个视窗(Viewer1/Viewer2),并将两个视窗平铺放置,操作过程如下:ERDAS图表面板菜单条:Session→Title Viewers然后,在Viewer1中打开需要校正的Lantsat图像:tmAtlanta.img在Viewer2中打开作为地理参考的校正过的SPOT图像:panAtlanta.img(或校正学校航空影像:在Viewer1中打开需要校正的学校航空影像:HPU-aerial.tif在Viewer2中打开作为地理参考的校正过的IKONOS图像:HPU-IKONOS-RGB-sharpen-1.tif)tmatlanta.img panatlanta.img第二步:启动几何校正模块(Geometric Correction Tool)Viewer1菜单条:Raster→ Geometric Correction→打开Set Geometric Model对话框(2-2)→选择多项式几何校正模型:Polynomial→OK→同时打开Geo Correction Tools对话框(2-3)和Polynomial Model Properties 对话框(2-4)。

ENVI遥感图像的几何校正

ENVI遥感图像的几何校正

遥感图像的几何校正(配准)1.实验目的与任务:(1)了解几何校正的原理;(2)学习使用ENVI软件进行几何校正;2.实验设备与数据:设备:遥感图像处理系统ENVI数据:TM数据3 几何校正的过程:注意:几何校正一种是影像对影像,一种是影像对地图,下面介绍的是影像对影像的配准或几何校正。

1.打开参考影像(base)和待校正影像:分别打开,即在display#1,display#2中打开;2.在主菜单上选择map->Registration->select GCPs:image to image3.出现窗口Image to Image Registration,分别在两边选中DISPLAY 1(左),和DISPLAY2(右)。

BASE图像指参考图像而warp则指待校正影像。

选择OK!4.现在就可以加点了:将两边的影像十字线焦点对准到自己认为是同一地物的地方,就可以选择ADD POINT添加点了。

(PS:看不清出别忘记放大)如果要放弃该点选择右下脚的delete last point,或者点show point弹出image to image gcp list窗口,从中选择你要删除的点,也可以进行其他很多操作,自己慢慢研究,呵呵。

选好4个点后就可以预测:把十字叉放在参考影像某个地物,点选predict则待校正影像就会自动跳转到与参考影像相对应的位置,而后再进行适当的调整并选点。

5.选点结束后,首先把点保存了:ground control points->file->save gcp as ASCII..当然你没有选完点也可以保存,下次就直接启用就可以:ground control points->file->restore gcps from ASCII...6.接下来就是进行校正了:在ground control points.对话框中选择:options->warp file(as image to map)在出现的imput warp image中选中你要校正的影像,点ok进入registration parameters对话框:首先点change proj按钮,选择坐标系然后更改象素的大小,如果本身就是你所需要大小则不用改了最后选择重采样方法(resampling),一般都是选择双线性的(bilinear),最后的最后选择保存路径就OK了遥感图像的监督分类1 实验的目的和任务1)理解遥感图像计算机分类的原理和方法;2)掌握监督分类的步骤和方法。

几何校正操作步骤

几何校正操作步骤

几何校正操作步骤几何校正是指对图像进行调整,使其符合几何结构规则的操作。

它主要用于图像处理和计算机视觉领域,可以纠正图像中的畸变,并提高图像的质量和准确性。

下面是几何校正的操作步骤,详细介绍了每个步骤的具体内容。

1.图像采集几何校正的第一步是图像采集。

这一步包括通过摄像机或扫描仪等设备将实际场景或纸质文档转换成数字图像。

在采集图像时,应注意设置适当的曝光、对焦和采样率等参数,以获取清晰、高质量的图像。

2.提取标定板在几何校正过程中,通常需要使用标定板来确定图像的几何结构。

标定板是一个特制的平面板,上面有一些已知形状和尺寸的标记点。

在这一步,需要将标定板放置在图像采集设备的视野范围内,并确保标定板的表面没有损坏或污染。

3.计算相机参数在标定板被拍摄的图像中,标记点的位置可以用来计算相机的内部参数和外部参数。

相机的内部参数指的是相机的焦距、像元大小和主点位置等参数,而外部参数指的是相机在世界坐标系中的位置和姿态。

可以使用相机标定算法(如张正友标定法)来计算这些参数。

4.畸变校正由于相机镜头的畸变和成像过程中的透视变换等原因,图像中的直线可能会变形或弯曲。

为了纠正这些畸变,可以利用相机参数和图像中的特征点进行畸变校正。

校正的过程包括去除径向畸变和切向畸变,使图像中的直线保持直线,并保持角点之间的相对距离。

5.几何校正在畸变校正之后,可以进行几何校正来调整图像的尺寸、角度和形状等几何属性。

几何校正的过程中,可以应用旋转、平移、缩放和仿射变换等操作,使图像中的对象符合预定的几何规则。

可以根据实际需求和应用场景,调整图像的几何参数。

6.纠正图像倾斜和扭曲在几何校正的过程中,可能会发现图像存在倾斜和扭曲等问题。

可以通过旋转和平移等操作来纠正图像的倾斜和扭曲,使图像水平或垂直,并保持对象的形状和位置不变。

7.重采样和插值几何校正的过程中,由于变换操作可能引入图像的空洞或重叠等问题,需要进行重采样和插值来填补这些空白区域。

几何校正操作步骤(精)

几何校正操作步骤(精)

几何校正操作步骤实验目的:通过实习操作,掌握遥感图像几何校正的基本方法和步骤,深刻理解遥感图像几何校正的意义。

实验内容:ERDAS软件中图像预处理模块下的图像几何校正。

几何校正就是将图像数据投影到平面上,使其符合地图投影系统的过程。

而将地图投影系统赋予图像数据的过程,称为地里参考(Geo-referencing)。

由于所有地图投影系统都遵循一定的地图坐标系统,因此几何校正的过程包含了地理参考过程。

1、图像几何校正的途径ERDAS图标面板工具条:点击DataPrep图标,→Image Geometric Correction →打开Set Geo-Correction Input File对话框(图2-1)。

ERDAS图标面板菜单条:Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框(图2-1)。

在Set Geo-Correction Input File对话框(图1)中,需要确定校正图像,有两种选择情况:其一:首先确定来自视窗(FromViewer),然后选择显示图像视窗。

其二:首先确定来自文件(From Image File),然后选择输入图像。

2、图像几何校正的计算模型(Geometric Correction Model)ERDAS提供的图像几何校正模型有7种,具体功能如下:3、图像校正的具体过程第一步:显示图像文件(Display Image Files)首先,在ERDAS图标面板中点击Viewer图表两次,打开两个视窗(Viewer1/Viewer2),并将两个视窗平铺放置,操作过程如下:ERDAS图表面板菜单条:Session→Title Viewers然后,在Viewer1中打开需要校正的Lantsat图像:xiamen,img在Viewer2中打开作为地理参考的校正过的(图象或)矢量图层:xmdis3.shp第二步:启动几何校正模块(Geometric Correction Tool)Viewer1菜单条:Raster→Geometric Correction→打开Set Geometric Model对话框(2-2)→选择多项式几何校正模型:Polynomial→OK→同时打开Geo Correction Tools对话框(2-3)和Polynomial Model Properties对话框(4)。

简述几何校正的流程

简述几何校正的流程

简述几何校正的流程
几何校正是遥感数据处理中一个非常重要的步骤,主要目的是将原始影像数据转换为与地理坐标系统相一致的投影坐标系统。

几何校正的主要流程如下:
1. 影像数据获取和导入
首先需要获取原始的遥感影像数据,并将其导入到数据处理软件中。

2. 地面控制点(GCP)的选取
在影像上选取若干可靠的地面控制点,这些点应该在影像和参考地图上都能被清晰识别。

GCP的数量和分布会直接影响校正精度。

3. 建立数学模型
根据影像的几何畸变类型,选择合适的几何校正数学模型,常用的有多项式模型、有理函数模型等。

4. 模型参数估计
利用已知的GCP坐标,通过最小二乘法等方法估计出模型中的未知参数。

5. 重采样
将原始影像像元按照估计的模型参数进行重新定位,生成与地理坐标系统相符的新影像。

常用的重采样方法有最近邻插值、双线性插值等。

6. 精度评价
通过检查点评价几何校正的精度,如果不满足要求,需要重新选取GCP 并重复前面的步骤。

7. 输出结果
将几何校正后的影像以所需的投影坐标系统、分辨率等参数输出。

几何校正是将原始影像数据与地理坐标系统相匹配的关键过程,需要选取合适的GCP、建立恰当的数学模型并进行参数估计和重采样等步骤。

精确的几何校正能为后续的影像分析处理提供基础。

ERDAS基本操作(五)知识讲解

ERDAS基本操作(五)知识讲解

第5步:计算转换模型
点击后可以看到记录的转换计算模式。
第6步:图像重采样
重采样(Resample)是依据未校正图像像元值 计算生成一幅校正图像的过程,原图中所有栅 格数据层都将进行重采样。
打开Resample对话框。(下一页图) 选择图像重采样的常用方法:(Nearest Neighbor) 定义输出像元大小。 然后选择ok。
作业
作业:将图像tmAtlanta.img以panAtlanta.img为 参考进行几何纠正,将纠正后的图像用第9步 的方法查看精度,并拷屏4次,截取三处细节 图像比较的效果,和一幅Geo link时两幅图像 平铺时的效果图。
作业最晚5月19日交。拷屏的方法:按住键盘上 Print Screen 键,然后在画笔或者photoshop中 粘贴,然后可以截取需要的部分。
ERDAS基本操作(五)
几何校正的步骤
几何精校正一般可分为以下四个步骤: 1.建立原始图像与校正后图像的坐标系。对于校正后
的图像要确立坐Βιβλιοθήκη 原点(起始行和列)、像元的大小以及图像 的大小(行数和列数)。
2.确定GCPs,即在原始畸变图像空间与标准空间寻找 控制点对。
3.选择畸变数学模型,并利用GCP数据求出畸变模型 的未知参数,然后利用此畸变模型对原始畸变图像进行几 何校正。
第8步:保存几何校正模式
在Geo Correction 对话框中单击exit按钮,退 出图像几何校正过程,按照系统提示选择保存 图像几何校正模式,并定义模式文件 (*.gms),以便下次直接使用。 也可以不保存。
第9步:检验校正结果
检验校正结果(Verify Rectification)的基本方 法是:同时在两个窗口中打开图像,一幅是校 正后的图像,一幅是参考图像,通过窗口地理 连接(Geo Link)及查询光标(Inquire Cursor) 进行目视定性检验。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

几何校正操作步骤
实验目的:
通过实习操作,掌握遥感图像几何校正的基本方法和步骤,深刻理解遥感图像几何校正的意义。

实验内容:
ERDAS软件中图像预处理模块下的图像几何校正。

几何校正就是将图像数据投影到平面上,使其符合地图投影系统的过程。

而将地图投影系统赋予图像数据的过程,称为地里参考(Geo-referencing)。

由于所有地图投影系统都遵循一定的地图坐标系统,因此几何校正的过程包含了地理参考过程。

1、图像几何校正的途径
ERDAS图标面板工具条:点击DataPrep图标,→Image Geometric Correction →打开Set Geo-Correction Input File对话框(图2-1)。

ERDAS图标面板菜单条:Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框(图2-1)。

在Set Geo-Correction Input File对话框(图1)中,需要确定校正图像,有两种选择情况:
其一:首先确定来自视窗(FromViewer),然后选择显示图像视窗。

其二:首先确定来自文件(From Image File),然后选择输入图像。

2、图像几何校正的计算模型(Geometric Correction Model)
ERDAS提供的图像几何校正模型有7种,具体功能如下:
模型功能
Affine 图像仿射变换(不做投影变换)
Polynomial 多项式变换(同时作投影变换)
3、图像校正的具体过程
第一步:显示图像文件(Display Image Files)
首先,在ERDAS图标面板中点击Viewer图表两次,打开两个视窗(Viewer1/Viewer2),并将两个视窗平铺放置,操作过程如下:
ERDAS图表面板菜单条:Session→Title Viewers
然后,在Viewer1中打开需要校正的Lantsat图像:xiamen,img
在Viewer2中打开作为地理参考的校正过的(图象或)矢量图层:xmdis3.shp
第二步:启动几何校正模块(Geometric Correction Tool)Viewer1菜单条:Raster→Geometric Correction
→打开Set Geometric Model对话框(2-2)
→选择多项式几何校正模型:Polynomial→OK
→同时打开Geo Correction Tools对话框(2-3)和Polynomial Model Properties对话框(4)。

在Polynomial Model Properties对话框中,定义多项式模型参数以及投影参数:→定义多项式次方(Polynomial Order)(图2-4):2
→定义投影参数:(PROJECTION):略
→Apply→Close
→打开GCP Tool Referense Setup 对话框(2-5)
第三步:启动控制点工具(Start GCP Tools)
首先,在GCP Tool Referense Setup对话框(图5)中选择:
→选择视窗采点模式:Existing Viewer→OK
→打开Viewer Selection Instructions指示器(图2-6)
→在显示作为地理参考xmdis3.shp的Viewer2中点击左键
→打开reference Map Information 提示框(图2-7);→OK
→此时,整个屏幕将自动变化为如图7所示的状态,表明控制点工具被启动,进入控制点采点状态。

第四步:采集地面控制点(Ground Control Point)
GCP的具体采集过程:
在图像几何校正过程中,采集控制点是一项非常重要和繁重的工作,具体过程如下:
1、在GCP工具对话框中,点击Select GCP图表,进入GCP选择状态;
2、在GCP数据表中,将输入GCP的颜色设置为比较明显的黄色。

3、在Viewer1中移动关联方框位置,寻找明显的地物特征点,作为输入GCP。

4、在GCP工具对话框中,点击Create GCP图标,并在Viewer3中点击左键定点,
GCP数据表将记录一个输入GCP,包括其编号、标识码、X坐标和Y坐标。

5、在GCP对话框中,点击Select GCP图标,重新进入GCP选择状态。

6、在GCP数据表中,将参考GCP的颜色设置为比较明显的红色,
7、在Viewer2中,移动关联方框位置,寻找对应的地物特征点,作为参考GCP。

8、在GCP工具对话框中,点击Create GCP图标,并在Viewer4中点击左键,系统
将自动将参考点的坐标(X、Y)显示在GCP数据表中。

9、在GCP对话框中,点击SelectGCP图标,重新进入GCP选择状态,并将光标移
回到Viewer1中,准备采集另一个输入控制点。

10、不断重复1-9,采集若干控制点GCP,直到满足所选定的几何模型为止,尔后,
没采集一个InputGCP,系统就自动产生一个Ref. GCP,通过移动Ref. GCP可以优化校正模型。

第五步:计算转换模型(Compute Transformation)
在控制点采集过程中,一般是设置为自动转换计算模型。

所以随着控制点采集过程的完成,转换模型就自动计算生成。

在Geo-Correction Tools对话框中,点击Display Model Properties 图表,可以查阅模型。

第六步:图像重采样(Resample the Image)
重采样过程就是依据未校正图像的像元值,计算生成一幅校正图像的过程。

原图像中所有删格数据层都要进行重采样。

ERDAS IMAGE 提供了三种最常用的重采样方法。


图像重采样的过程:
首先,在Geo-Correction Tools对话框中选择Image Resample 图标。

然后,在Image Resample对话框中,定义重采样参数;
→输出图像文件名(OutputFile):xiamen_rec.img
→选择重采样方法(Resample Method):Nearest Neighbor
→定义输出图像范围:
→定义输出像元的大小:
→设置输出统计中忽略零值:
→定义重新计算输出缺省值:
第七步:保存几何校正模式(Save rectification Model)
在Geo-Correction Tools对话框中点击Exit按钮,推出几何校正过程,按照系统提示,选择保存图像几何校正模式,并定义模式文件,以便下一次直接利用。

第八步:检验校正结果(Verify rectification Result)
基本方法:同时在两个视窗中打开两幅图像,一幅是矫正以后的图像,一幅是当时的参考图像,通过视窗地理连接功能,及查询光标功能进行目视定性检验。

相关文档
最新文档
