位置伺服系统的结构和原理
伺服机构工作原理
伺服机构工作原理
伺服机构是一种常见的控制系统，用于产生精确的运动。
它通常由电机、传感器、控制器和机械装置组成。
伺服机构的工作原理如下：
1. 传感器：伺服机构中的传感器被用来检测或测量系统输出的一些重要物理量，例如位置、速度或力量。
传感器可以是光电传感器、编码器、位移传感器等。
2. 控制器：伺服机构的控制器会接收传感器的反馈信息，并与用户输入的期望值进行比较。
通过比较反馈信号和期望值，控制器会生成一个误差信号。
3. 电机：误差信号将通过控制器发送到驱动电机。
电机可以根据误差信号来调整输出的力矩、角度或速度。
4. 机械装置：电机的输出将传递到机械装置，这是伺服机构的工作把手。
机械装置可以是一个转动轴、一个滑块或其他执行器，根据需求进行相应的运动。
5. 反馈回路：伺服机构中关键的一点是反馈回路。
电机的运动将会影响位置或速度传感器的读数，并将信息反馈给控制器。
控制器将根据传感器反馈的信息来调整输出，以实现对期望值的精确控制。
通过不断地测量、计算和调整，伺服机构能够实现准确的位置
或速度控制。
这使得伺服机构在各种应用中广泛使用，包括工业自动化、机器人、CNC机床、印刷设备等。

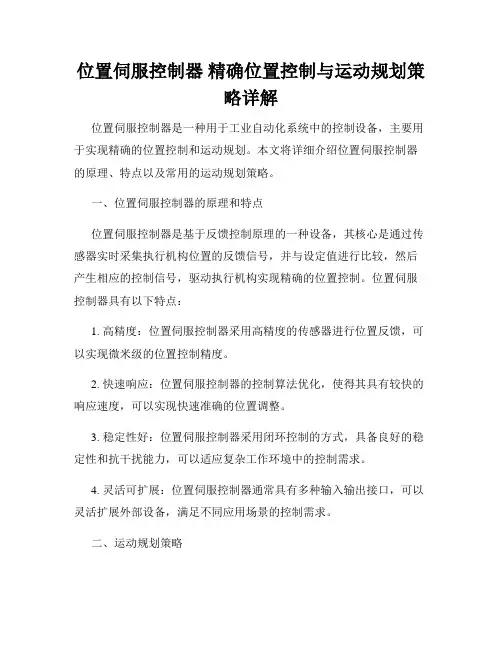

位置伺服控制器 精确位置控制与运动规划策略详解
位置伺服控制器精确位置控制与运动规划策略详解位置伺服控制器是一种用于工业自动化系统中的控制设备，主要用于实现精确的位置控制和运动规划。
本文将详细介绍位置伺服控制器的原理、特点以及常用的运动规划策略。
一、位置伺服控制器的原理和特点位置伺服控制器是基于反馈控制原理的一种设备，其核心是通过传感器实时采集执行机构位置的反馈信号，并与设定值进行比较，然后产生相应的控制信号，驱动执行机构实现精确的位置控制。
位置伺服控制器具有以下特点：1. 高精度：位置伺服控制器采用高精度的传感器进行位置反馈，可以实现微米级的位置控制精度。
2. 快速响应：位置伺服控制器的控制算法优化，使得其具有较快的响应速度，可以实现快速准确的位置调整。
3. 稳定性好：位置伺服控制器采用闭环控制的方式，具备良好的稳定性和抗干扰能力，可以适应复杂工作环境中的控制需求。
4. 灵活可扩展：位置伺服控制器通常具有多种输入输出接口，可以灵活扩展外部设备，满足不同应用场景的控制需求。
二、运动规划策略位置伺服控制器的运动规划策略是实现精确位置控制的关键。
下面介绍几种常用的运动规划策略：1. 梯形速度规划：梯形速度规划是一种简单且常用的运动规划策略，其原理是通过给定起始位置、目标位置和最大加速度，计算出一个速度-时间曲线，使得执行机构在一定时间内匀加速、匀速运动并减速到达目标位置。
2. S型速度规划：S型速度规划是一种更加平滑的运动规划策略，其原理是通过给定起始位置、目标位置、最大加速度和最大速度，计算出一个速度-时间曲线，使得执行机构在一定时间内匀加速、匀速运动并减速到达目标位置。
与梯形速度规划相比，S型速度规划的加速度更加平缓，运动过程更加平稳。
3. 末端轨迹规划：末端轨迹规划主要针对多轴联动的控制系统，通过给定起始位置、目标位置和运动时间，采用插值算法计算出多轴的位置和速度曲线，以实现多轴联动的精确控制。
本文主要介绍了位置伺服控制器的原理和特点，以及常用的运动规划策略。
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
下图给出了伺服系统组成原理框图。
图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路，其主要任务是对比较元件输出的偏差信号进行变换处理，以控制执行元件按要求动作。
3.执行环节
执行环节的作用是按控制信号的要求，将输入的各种形式的能量转化成机械能，驱动被控对象工作。
机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置，一般包括传感器和转换电路。
伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统，即伺服系统是具有反馈的闭环自动控制系统。
它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。
计算机数字控制系统用来存储零件加工程序，根据编码器反馈回来的信息进行各种插补运算和软件实时控制，向各坐标轴的伺服驱动系统发出各种控制命令。
伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后，对功率进行放大、变换与调控等处理，能够快速平滑调。
电液位置伺服控制系统实验
减小Ki
正常参数
Ki减小为40
Ki变小，ωc=1.53<2.78， ωh=14.8不变，Kg=24.5>19.1
增大Kd1
正常参数
Kd1变大为35
Kd1变大，ωc=2.1<2.78， ωh=17.1>14.8 ，Kg=21.8>19.1
减小Kd1
正常参数
Kd1减小为20
Kd1变小，ωc=3.45>2.78， ωh=12.9<14.8 ，Kg=16.8<19.1
2）阀控缸微分方程
负载流量线性化方程 流量连续性方程
忽略阀腔和管道总容积，油液的压缩性影响忽略
液压缸活塞的动力学平衡方程
3）缸输出位移对伺服阀输入电信号的传递函数 或写成：
2 伪微分反馈控制算法
对输出信号C 微分的积分仍是C，这就说明没有必要对C 进行微分
2
微分反馈控制方框图
伪微分反馈控制方框图
增大Kd2
正常参数
Kd2变大为3.3
Kd2变大，ωc=2.78不变， ωh=14.8不变，Kg=20.4>19.1
减小Kd2
正常参数
Kd2减小为0.6
Kd2变小，ωc=2.95基本不变， ωh=14.8不变，Kg=7.51<19.1
斜坡输入1
正弦输入
正弦输入，幅值5，频率1
正弦输入，幅值5，频率2.95
为能量输出单元在线 性范围内的最大值
为输入信号在线性范 围内的最大值
2
系统开环传递函数
代入系数得到
正常参数时的ωc=2.78， ωh=14.8，Kg=19.1
增大Ki
正常参数
Ki变大为120
Ki变大，ωc=4.39>2.78， ωh=14.8不变，Kg=15<19.1
伺服系统的结构和原理
伺服系统的结构和原理
嘿，朋友们！今天咱来聊聊伺服系统这个神奇的玩意儿。
你看啊，伺服系统就像是一个特别厉害的小团队。
这个团队里有几个关键角色呢，首先就是控制器，这就好比是团队的大脑，指挥着一切行动。
它可机灵了，能精准地发出各种指令。
然后呢，还有伺服电机，这可是团队里的大力士呀！只要控制器一声令下，它就立马行动起来，劲头十足，而且动作那叫一个迅速、准确。
再有就是传感器啦，它就像是团队里的眼睛和耳朵，时刻留意着周围的情况，然后把信息反馈给控制器，让整个系统能随时了解状况并做出调整。
那这伺服系统到底是咋工作的呢？就好像你要去一个地方，控制器就像是你的导航，给你规划好路线，告诉你往哪儿走。
伺服电机呢，就是你的腿，带着你按照导航的指示大步向前。
传感器呢，就是你的眼睛，帮你看着路，遇到啥情况赶紧告诉导航，好让导航调整路线。
你想想，要是没有这个小团队紧密配合，那会是啥样？那不就乱套啦！比如说，控制器指挥错了，那伺服电机可就跑错地方啦；要是传感器不灵敏，那可能就会碰到啥东西都不知道呢。
咱生活中好多地方都有伺服系统的身影呢！像那些自动化的生产线，机器人啥的，都靠它才能那么精准、高效地工作呀。
它就像是一个默默奉献的小英雄，虽然咱平时可能不太注意到它，但它却一直在背后发挥着大作用呢。
你说这伺服系统神奇不神奇？它就像是一个魔法盒子，里面装着各种奇妙的技术和智慧。
它能让机器变得像人一样灵活、聪明，这可不是一般的厉害呀！
所以啊，可别小看了这伺服系统，它可是现代科技中不可或缺的一部分呢！它让我们的生活变得更加便捷、高效，让那些看似不可能的事情都变成了现实。
怎么样，是不是对这小小的伺服系统刮目相看啦？。
伺服控制器的原理与构造
伺服控制器的原理与构造伺服控制器是一种用于控制伺服系统的装置，它能够精确地控制伺服电机或伺服阀等执行元件的运动，实现所需要的位置、速度和力矩控制。
伺服控制器的工作原理如下：1. 反馈原理：伺服控制器通过传感器获取执行元件的位置、速度或力矩等反馈信号，将其与期望的目标值进行比较，从而得到误差信号。
2. 控制原理：基于误差信号，伺服控制器通过运算和控制算法，计算出控制指令，用以调节执行元件的运动状态。
3. 闭环控制：伺服控制器通过不断的反馈和修正，使执行元件的输出能够逼近或达到期望的目标值，从而实现闭环控制。
伺服控制器的构造主要包括以下几个部分：1. 传感器：伺服控制器通常会使用位置传感器、速度传感器或力矩传感器等，用于获取执行元件的实际状态，将其转换为电信号输入到控制器中。
2. 控制算法：伺服控制器内部会采用各种控制算法，如比例控制、积分控制和微分控制等，通过对反馈信号进行运算和处理，得到控制指令。
3. 控制器芯片：伺服控制器通常会使用专门的集成电路芯片，如DSP芯片或FPGA芯片等，用于实现控制算法、运算处理和控制指令输出等功能。
4. 驱动芯片：伺服控制器还需要使用驱动芯片，用于将控制指令转换为能够驱动执行元件的电信号，控制其运动状态。
5. 电源系统：伺服控制器还需要提供稳定的电源供电，以保证控制器和执行元件的正常工作。
在伺服控制器中，控制算法起着核心的作用。
常用的控制算法有位置控制、速度控制和力矩控制等。
- 位置控制：该算法通过比较反馈信号和目标位置，产生误差信号，并根据误差信号调节控制指令。
常见的位置控制算法有比例控制、PID控制等。
- 速度控制：该算法通过比较反馈信号和目标速度，产生误差信号，并根据误差信号调节控制指令。
常见的速度控制算法有比例控制、PID控制以及模糊控制等。
- 力矩控制：该算法通过比较反馈信号和目标力矩，产生误差信号，并根据误差信号调节控制指令。
常见的力矩控制算法有比例控制、自适应控制等。
伺服系统的工作原理是什么
伺服系统的工作原理是什么伺服系统是一种用于控制和调节机械设备运动的系统，广泛应用于工业自动化和机电控制领域。
伺服系统的核心是伺服电机，通过控制电机的转速和位置来实现对机械系统的精确控制。
本文将介绍伺服系统的工作原理和关键组成部分。
一、伺服系统的组成伺服系统主要由伺服电机、编码器、控制器和执行机构等组件组成。
1. 伺服电机：伺服电机是伺服系统的动力源，通过转动来驱动机械设备的运动。
伺服电机通常采用直流电机、步进电机或无刷电机，其类型和规格根据实际应用需求而定。
2. 编码器：编码器是伺服系统的反馈装置，用于检测电机的转速和位置。
编码器将电机的运动信息转化为脉冲信号，传递给控制器进行处理和反馈控制。
3. 控制器：控制器是伺服系统的核心，负责接收编码器反馈信号并进行运动控制。
控制器根据设定值和反馈信号之间的差异来调整电机的输出信号，实现对机械系统的控制和调节。
4. 执行机构：执行机构是伺服系统的输出端，根据控制器的指令来执行机械设备的运动。
执行机构可以是传动装置、阀门或其他操作设备，其类型和结构也因应用而异。
二、伺服系统的工作原理伺服系统的工作原理可以简单归纳为三个步骤：接收指令、执行控制、反馈调节。
1. 接收指令：伺服系统根据外部设定值或指令来确定机械设备的运动要求。
这些指令可以是手动输入、程序控制或传感器信号等形式。
2. 执行控制：控制器接收到指令后，通过与编码器进行比较来确定电机的位置和速度差异。
控制器利用PID控制算法计算出修正值，并将其转化为电机的控制信号。
3. 反馈调节：伺服系统通过编码器对电机的转速和位置进行实时监测，并将监测结果作为反馈信号传递给控制器。
控制器根据反馈信号与设定值之间的差异来调节电机的输出信号，实现对机械系统的精确控制和调节。
三、伺服系统的优势和应用领域伺服系统相比于其他控制系统具有以下优势：1. 高精度：伺服系统能够实现对机械设备的高精度控制，常用于需要精确位置和速度控制的应用场景，如数控机床、印刷设备等。
伺服系统的组成和原理
伺服系统的组成和原理伺服系统是一种控制系统，用于控制机械系统或过程的运动和位置。
它通常由四个主要组成部分组成：传感器、执行器、控制器和电源。
1.传感器：传感器用于检测机械系统的位置和运动。
常见的传感器包括编码器、位置传感器和加速度传感器。
编码器用于测量转动运动的角度和速度，位置传感器用于测量直线运动的位置和速度，而加速度传感器则用于测量加速度。
2.执行器：执行器是伺服系统中的执行元件，用于实际控制机械系统的运动。
最常见的执行器是伺服电机，它由电动机和驱动器组成。
电动机将电能转化为机械能，而驱动器控制电动机的速度和位置。
3.控制器：控制器是伺服系统的“大脑”，用于处理传感器提供的反馈信号，并根据预设的控制算法生成相应的控制信号。
控制器通常使用微处理器或数字信号处理器来执行这些计算。
控制器还可以根据需要进行参数调整和系统校准。
4.电源：伺服系统需要稳定和可靠的电源来提供所需的电能。
电池、直流电源或交流电源都可以作为伺服系统的电源。
1.传感器通过测量机械系统的位置和运动并将其转换为电信号。
2.传感器的信号输入到控制器，在控制器中进行计算和处理。
控制器根据预设的控制算法，比较实际位置和期望位置之间的差异。
如果差异较大，控制器发出控制信号以调整机械系统的运动。
3.控制信号通过驱动器送至执行器。
驱动器根据控制信号控制伺服电机的速度和位置。
驱动器通常与电机直接连接，将电机转子的转动运动转换为线性或旋转的机械运动。
4.机械系统根据电机的控制运动。
反馈传感器不断监测机械系统的位置和运动，并将其反馈给控制器。
5.控制器使用反馈信号重新计算控制信号，并不断对机械系统进行调整，以使实际位置尽可能接近期望位置。
伺服电机内部结构及其工作原理
伺服电机内部结构及其工作原理伺服电机是一种常见的电动机，广泛应用于工业自动化、机械设备和机器人等领域。
本文将详细介绍伺服电机的内部结构和工作原理。
一、伺服电机的内部结构伺服电机的内部结构主要包括电机本体、编码器、控制器和功率放大器等组成部分。
1. 电机本体：伺服电机的电机本体通常由定子和转子组成。
定子是由线圈和铁芯构成，线圈通过电流激励产生磁场。
转子则是由永磁体或电磁体组成，通过磁场与定子的磁场相互作用，实现转动。
2. 编码器：编码器是用来测量电机转动角度和速度的装置。
常见的编码器有光电编码器和磁编码器两种。
光电编码器通过光电原理来检测转子的位置和运动状态，磁编码器则是利用磁场感应原理来实现转子位置的检测。
3. 控制器：控制器是伺服电机的核心部件，负责接收来自外部的控制信号，并根据信号调整电机的转动。
控制器通常包括一个微处理器和相关的电路，能够实时监测电机的状态，并根据设定的目标位置和速度来控制电机的转动。
4. 功率放大器：功率放大器是用来放大控制信号，并将其转化为足够的电流和电压来驱动电机的装置。
功率放大器通常由晶体管、场效应管或功率模块等元件组成，能够提供足够的功率给电机，以实现精确的转动控制。
二、伺服电机的工作原理伺服电机的工作原理基于反馈控制系统，通过不断检测电机的状态和位置，将实际的位置与目标位置进行比较，并根据差距进行调整，以实现精确的位置和速度控制。
1. 位置反馈：伺服电机通过编码器等装置实时测量转子的位置，并将其反馈给控制器。
控制器根据反馈信号与设定的目标位置进行比较，计算出误差值。
2. 控制算法：控制器根据误差值和预设的控制算法，计算出相应的控制信号。
常见的控制算法包括比例控制、积分控制和微分控制等。
比例控制根据误差值的大小来调整电机的输出功率；积分控制根据误差值的积分来调整电机的速度；微分控制则根据误差值的变化率来调整电机的加速度。
3. 功率驱动：控制器将计算得到的控制信号发送给功率放大器，功率放大器将信号转化为足够的电流和电压，驱动电机转动。
伺服的结构和原理
伺服的结构和原理伺服的结构是怎样的？一个最简易的伺服控制单元，就是一个伺服电机加伺服控制器，今天就来解析下伺服电机与伺服控制器。
右手螺旋法则（安培定则）——通电生磁安培定则，也叫右手螺旋定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。
通电直导线中的安培定则：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向；通电螺线管中的安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
弗来明左手法则——磁生力确定载流导线在外磁场中受力方向的定则。
又称电动机定则。
左手平展，大拇指与其余4指垂直，手心冲着N级，4指为电流方向，大拇指为载流导线在外磁场中受力方向。
DC伺服马达结构伺服控制单元SERVO语源自拉丁语，原意为“奴隶”的意思，指经由闭环控制方式达到一个机械系统的位置，扭矩，速度或加速度的控制，是自动控制系统中的执行单元，是把上位控制器的电信号转换成电动机轴上的角位移或角速度输出。
1.控制器：动作指令信号的输出装置。
2.驱动器：接收控制指令，并驱动马达的装置。
3.伺服马达：驱动控制对象、并检出状态的装置。
伺服马达的种类伺服马达的种类，大致可分成以下三种：1.同步型：采用永磁式同步马达，停电时发电效应，因此刹车容易，但因制程材料上的问题，马达容量受限制。
（回转子：永久磁铁；固定子：线圈）2.感应型：感应形马达与泛用马达构造相似，构造坚固、高速时转矩表现良好，但马达较易发热，容量(7.5KW 以上)大多为此形式。
（回转子、固定子皆为线圈）3.直流型：直流伺服马达，有碳刷运转磨耗所产生粉尘的问题，于无尘要求的场所就不宜使用，以小容量为主。
（回转子：线圈；固定子：永久磁铁；整流子：磁刷）SM同步形伺服马达■特长优点：1.免维护。
2.耐环境性佳。
3.转矩特性佳，定转矩。
4.停电时可发电剎车。
5.尺寸小、重量轻。
6.高效率。
■缺点：1.AMP较DC形构造复杂。
伺服系统论文
伺服系统论文引言伺服系统作为工业自动化的重要组成部分，在现代生产中扮演着至关重要的角色。
伺服系统通过控制电机的运动来实现对机械装置的精确驱动和定位。
本文将从伺服系统的基本原理、应用领域以及未来发展方向等方面进行阐述。
一、伺服系统基本原理伺服系统由电机、编码器、控制器等组成。
电机作为动力源，通过控制器接收信号并通过编码器反馈实时位置信息，以实现对电机的精确控制和位置反馈。
伺服系统的基本原理是通过反馈控制的闭环系统，将设定值和反馈值进行比较，利用控制算法计算出控制信号，调节电机的运动，使得实际位置尽量接近设定位置。
控制信号通过控制器输出到驱动电路，控制电机的转速和位置，实现精确驱动和定位。
二、伺服系统的应用领域伺服系统广泛应用于工业自动化领域，以下是几个典型的应用领域：1. 机床伺服系统在机床上的应用非常广泛。
通过控制电机的转速和位置，伺服系统可以实现高精度的切削和加工，提高机床的加工质量和效率。
2. 机器人机器人是伺服系统的重要应用之一。
通过控制机器人的关节和末端执行器，伺服系统能够实现精确的运动和灵活的操作，广泛应用于工业自动化、医疗、服务机器人等领域。
3. 飞行器在无人飞行器和航空航天领域，伺服系统也扮演着重要角色。
通过控制电机的转速和位置，伺服系统能够实现飞行器的精确姿态控制和飞行轨迹规划，提高飞行器的稳定性和安全性。
三、伺服系统的未来发展方向随着科技的不断进步和行业的发展，伺服系统也面临着新的挑战和发展方向。
1. 高性能控制算法伺服系统的性能主要依赖于控制算法的优化。
未来的发展方向是研究和设计更加高效、高精度的控制算法，提高伺服系统的响应速度和定位精度，以适应更加复杂和高要求的应用场景。
2. 多轴联动控制随着机械装置的复杂化和工艺的发展，多轴联动控制将成为伺服系统的趋势。
通过多轴联动控制，实现多个电机的协同工作，提高工作效率和生产能力。
3. 无线通信与网络化未来的伺服系统将更加注重无线通信和网络化的应用。
伺服系统的工作原理
伺服系统的工作原理伺服系统是一种能够精确控制运动位置、速度和加速度的系统，它在工业自动化、机器人、数控机床等领域得到了广泛的应用。
伺服系统的工作原理主要包括传感器、控制器和执行器三个部分。
首先，传感器是伺服系统的感知器官，它可以实时地感知运动位置、速度和加速度等参数，并将这些参数反馈给控制器。
常用的传感器包括编码器、光栅尺、霍尔传感器等，它们能够将机械运动转换成电信号，从而实现对运动状态的实时监测。
其次，控制器是伺服系统的大脑，它根据传感器反馈的信息，通过内部的控制算法计算出控制指令，并将指令发送给执行器。
控制器通常采用微处理器或者数字信号处理器，它能够实时地对传感器反馈的信息进行处理，从而保证系统对运动状态的精准控制。
最后，执行器是伺服系统的执行器官，它根据控制器发送的指令，驱动负载实现精确的运动控制。
常见的执行器包括伺服电机、液压缸、气动马达等，它们能够根据控制器发送的脉冲信号，精准地控制负载的位置和速度。
总的来说，伺服系统的工作原理可以简单概括为，传感器感知运动状态，控制器计算控制指令，执行器驱动负载实现精确的运动控制。
这种闭环控制系统能够实现对运动状态的高精度控制，从而满足工业自动化和机器人等领域对运动精度的要求。
在实际应用中，伺服系统的工作原理可以根据具体的控制要求进行调整和优化，例如采用不同的传感器、控制算法和执行器等，以适应不同的工程需求。
因此，了解伺服系统的工作原理对于工程师和技术人员来说至关重要，它能够帮助他们更好地设计和应用伺服系统，从而提高生产效率和产品质量。
综上所述，伺服系统的工作原理是一个涉及传感器、控制器和执行器的闭环控制系统，它能够实现对运动状态的高精度控制。
通过对伺服系统工作原理的深入了解，我们能够更好地应用和优化伺服系统，从而推动工业自动化和智能制造的发展。
伺服电机的工作原理和结构
伺服电机的工作原理和结构伺服电机是一种精密控制的电机，通过对其工作原理和结构的深入了解，我们可以更好地应用和维护这种电机。
下面将分别介绍伺服电机的工作原理和结构。
一、工作原理伺服电机的工作原理可以简单地概括为将输入信号转换为机械运动的控制器。
当控制器接收到输入信号后，会根据信号的大小和方向来控制电机的转速和位置，从而实现精确的位置控制。
这种闭环控制系统使得伺服电机具有高精度、高速度和高可靠性的特点。
具体来说，伺服电机的工作原理是通过控制系统中的编码器反馈信号来实现闭环控制的。
编码器会不断监测电机的运动状态，并将反馈信号发送回控制器，从而使控制器可以实时调整电机的转速和位置。
这种反馈机制可以有效地减小误差，提高系统的稳定性和精度。
二、结构伺服电机的结构主要包括电机本体、编码器、控制器和驱动器。
电机本体是伺服电机的核心部件，负责将电能转换为机械能。
编码器是用来监测电机运动状态并发送反馈信号的器件，通常采用光电编码器或磁编码器。
控制器是控制整个伺服系统的大脑，负责接收输入信号、处理编码器反馈信号并输出控制信号。
驱动器则是将控制信号转换为电流驱动电机转动的装置。
除了以上主要部件外，伺服电机还包括了传感器、减速器、联轴器等辅助部件。
传感器用来监测环境参数或检测电机状态，以便系统对其进行相应调整。
减速器用来降低电机的转速并提高扭矩，从而使电机可以更好地适应各种工作场景。
联轴器则用来连接电机与负载，传递电机的转动力。
综上所述，伺服电机是一种精密控制的驱动器，通过控制器、编码器和驱动器等部件的协同作用，实现对电机位置和速度的精确控制。
对伺服电机的深入了解可以帮助我们更好地应用和维护这种高性能的电机。
希望以上内容对您有所帮助。
伺服系统的工作原理
伺服系统的工作原理1 什么是伺服系统？伺服系统是一个自动控制系统，它通过对运动装置的控制来实现精确位置和速度控制。
伺服系统通常由一个电机、一个传感器和一个控制电路组成。
2 伺服系统的工作原理伺服系统的工作原理可以通过以下步骤来解释：首先，伺服电机的运动通过一个承载装置来实现。
其次，传感器观察电机的性能，并将运动数据反馈给控制器。
最后，控制器依据传感器反馈的数据，调整电机的转速和力矩，以达到所期望的运动精度和速度。
3 伺服系统的组成部分伺服系统由许多部分组成，这些部分有机地相互作用，以实现伺服系统的正常运行。
下面是伺服系统的主要组成部分：- 电机：伺服电机通常采用直流电机、交流电机、步进电机等。
这种电机有较高的精度和速度，能够实现快速反应和定位。
- 传感器：传感器用于检测电机的位置、速度和方向，这些数据对控制器调整电机的运动非常关键。
- 控制器：控制器是伺服系统的核心部分，负责采集和分析传感器的数据，以及执行相应的控制算法，使电机实现精确的位置和速度控制。
4 应用领域伺服系统广泛应用于各种行业，例如机床制造、印刷、包装、自动化生产线等。
这种系统的精度和速度能够满足不同行业的各种需求。
例子包括：- 机床制造：伺服系统能够实现加工过程中的高精度定位和转速调整，从而提高机床的加工质量和效率。
- 包装：伺服系统在包装制造中的应用非常普遍，因为它能够帮助包装机器实现对瓶子、罐子等包装物的准确定位和变形。
5 总结伺服系统是由电机、传感器和控制器组成的自动控制系统。
它能够实现高精度的位置和速度控制，广泛应用于机床制造、印刷、包装和自动化生产线等领域。
伺服电机结构及工作原理
伺服电机结构及工作原理伺服电机是一种将电能转换为机械能的电动机，它通过控制电机运转的位置、速度和力矩，实现对机器设备的精密控制。
伺服电机一般由电机本体、编码器、控制器和驱动器组成，下面将详细介绍伺服电机的结构和工作原理。
一、伺服电机的结构伺服电机的结构一般包括电机本体、编码器、控制器和驱动器。
1.电机本体：伺服电机的核心部分是电机本体，它是将电能转换为机械能的关键组件。
根据不同的使用要求，伺服电机的电机本体可能是直流电机、交流电机或步进电机，其中最常用的是直流伺服电机和交流伺服电机。
2.编码器：编码器是伺服电机的反馈装置，用于实时感知电机转动的位置信息。
它可以将电机的转动角度或位置转换为电信号输出给控制器，以实时监测电机的运动状态。
3.控制器：控制器是伺服电机的核心控制部件，负责接收来自编码器的反馈信号，并根据设定的控制算法计算出电机的控制信号。
控制器通常由一个微处理器和相关的电路组成，可以实现复杂的控制算法，并且具备良好的实时性和稳定性。
4.驱动器：驱动器是控制器和电机之间的桥梁，将控制器输出的信号转换为适合电机驱动的电流或电压。
驱动器通常由功率放大电路和保护电路组成，能够根据控制信号的变化来控制电机的运转速度和力矩。
二、伺服电机的工作原理伺服电机的工作原理是通过控制器对电机的控制信号进行调整，实现电机的精确控制。
1.位置控制：伺服电机常用的控制方式之一是位置控制。
在位置控制中，控制器接收编码器的位置反馈信号，并根据设定的目标位置和控制算法计算出电机的控制信号。
驱动器将这个信号转换为适合电机驱动的电流或电压，使电机按设定的位置和速度进行运转。
2.速度控制：伺服电机的另一种常用控制方式是速度控制。
在速度控制中，控制器接收编码器的速度反馈信号，并根据设定的目标速度和控制算法计算出电机的控制信号。
驱动器根据这个信号调整电机的输入电压或电流，使电机保持稳定的运行速度。
3.力矩控制：伺服电机还可以通过力矩控制实现对机械设备的精密控制。
伺服系统组成、概述与控制原理（难得好文）
伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。
⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。
⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。
1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。
2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。
3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。
下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。
“伺服”——词源于希腊语“奴⾪”的意思。
⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。
由于它的“伺服”性能，因此⽽得名——伺服系统。
⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。
2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。
伺服系统的原理与结构
伺服系统的原理与结构伺服系统是现代自动控制系统中常见的一种控制方式，它广泛应用于工业生产、机械制造、航空航天等领域。
本文将介绍伺服系统的原理与结构，以帮助读者更好地理解和应用伺服系统。
一、原理伺服系统的原理基于反馈控制理论，主要包括测量反馈、比较反馈和校正反馈三个步骤。
首先，通过传感器测量被控对象的状态，如位置、速度、力量等。
然后，将测量值与设定值进行比较，得到误差信号。
最后，通过校正反馈的方法，将误差信号转换为控制信号，作用于执行机构，使系统输出与设定值更加接近，实现对被控对象的精确控制。
伺服系统的原理可以用数学公式描述，其中关键的控制算法有比例控制、积分控制和微分控制三种方式。
比例控制根据误差信号的大小调节输出信号，实现快速的响应速度；积分控制根据误差信号的累积值调整输出信号，实现较好的稳定性；微分控制根据误差信号的变化率调节输出信号，实现平稳的过渡过程。
综合使用这三种控制方式，可以使伺服系统具有较好的动态特性和鲁棒性。
二、结构伺服系统由多个组成部分构成，包括传感器、执行机构、控制器和供电系统。
下面将分别介绍各个组成部分的功能和特点。
1. 传感器：传感器是伺服系统中获取被控对象状态信息的关键部分。
常见的传感器包括位置传感器、速度传感器和力传感器等。
位置传感器用于测量被控对象的位置，速度传感器用于测量被控对象的速度，力传感器用于测量被控对象的力量。
传感器的选择应根据具体应用需求来确定。
2. 执行机构：执行机构是伺服系统中实现控制效果的关键部分。
常见的执行机构包括伺服电机、伺服阀和伺服驱动器等。
伺服电机通常具有高转矩、高精度和高响应速度的特点，可用于控制机械设备的位置和速度。
伺服阀常用于液压系统，可用于控制液压执行元件的力量和速度。
伺服驱动器是控制执行机构的关键设备，可接收控制信号并驱动执行机构进行精确控制。
3. 控制器：控制器是伺服系统中实现控制算法的核心部分。
根据实际需求，控制器可以采用单片机、PLC或专用的伺服控制器等设备。
伺服系统总结(电机和驱动)ppt课件
；...
8
(1) 液压伺服控制系统 液压伺服控制系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推 动液压油。通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、 不同方向的动作，完成各种设备不同的动作需要。液压伺服控制系统按照偏差信 号获得和传递方式的不同分为机-液、电-液、气-液等,其中应用较多的是机-液和 电-液控制系统。按照被控物理量的不同,液压伺服控制系统可以分为位置控制、 速度控制、力控制、加速度控制、压力控制和其他物理量控制等。液压控制系统 还可以分为节流控制(阀控)式和容积控制(泵控)式。在机械设备中,主要有机-液伺 服系统和电-液伺服系统。
伺服系统介绍
；...
1
目录
伺服系统概述
系统结构原理以及分类
伺服电机
伺服驱动
编码器以及制动方式介绍
伺服与步进区别
伺服选型
；...
2
一、 伺服系统概述
伺服系统(servomechanism)又称随动系统， 是用来精确地跟随或复现某个过程的反馈控制 系统。伺服系统使物体的位置、方位、状态等 输出被控量能够跟随输入目标(或给定值)的任 意变化的自动控制系统。它的主要任务是按控 制命令的要求、对功率进行放大、变换与调控 等处理，使驱动装置输出的力矩、速度和位置 控制非常灵活方便。
；...
10
(4) 电液伺服控制系统 它是一种由电信号处理装置和液压动力机构组成的反馈控制系统。最常见的 有电液位置伺服系统、电液速度控制系统和电液力(或力矩)控制系统。 以上是我们常用到的四种伺服系统，他们的工作原理和性能以及可以应用的 范围都有所区别，各有自己的特点和优缺点。因此在选择或者购买的时候， 就需要根据系统的需要以及需要控制的参数和实现的性能，通过计算后在选 择合适的产品。
伺服工作的原理
伺服工作的原理
伺服工作的原理是通过电机和反馈系统的协同工作来实现精确的位置控制。
它通常由三个部分组成：电机、位置传感器和控制器。
1. 电机：伺服系统中常用的电机类型是直流伺服电机或交流伺服电机。
它们通过传输电流来控制转子的位置和速度。
电机通常由定子和转子组成，其中定子是电机的静态部分，而转子则是旋转部分。
2. 位置传感器：伺服系统必须准确地知道电机转子的位置，以便进行相应的控制。
为了实现位置反馈，通常使用编码器或位置传感器来检测电机转子的位置。
编码器通过对转子位置的离散采样来输出相应的位置信号。
位置传感器可以是光电传感器、霍尔传感器等。
3. 控制器：控制器是伺服系统中的大脑，它接收来自位置传感器的反馈信号，并根据预先设定的目标位置来计算输出的电流信号。
控制器将输出的电流信号发送给电机驱动器，以实现对电机的精确控制。
控制器通过不断比较电机的实际位置和目标位置，自动调整输出信号，使电机能够准确地到达目标位置。
整个伺服系统的工作原理可以概括为: 控制器接收到目标位置后，通过位置传感器获取电机当前的实际位置，然后与目标位置进行比较，计算出控制信号，并将控制信号发送给电机驱动器。
驱动器将控制信号转换为电流信号，通过控制电机的电流来实现精确的位置控制。
持续的反馈循环可以保持电机的稳定
运行，使其能够精确地到达目标位置，并实现高精度的运动控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凡本网注明“来源：电子产品世界”的所有作品，版权均属于电子产品世界，转载请注明“来源：电子产品世 界”。违反上述声明者，本网将追究其相关法律责任。 本网转载自其它媒体的信息，转载目的在于传递更多信 息，并不代表本网赞同其观点和对其真实性负责。
相关评论: EEPW匿名网友说: hao 共有:1条评论
w页码，1/2(W) Nhomakorabea首页 | 资讯 | 商机 | 下载 | 论坛 | 微博 | 博客 | Webinar | 视频 | 会展 | 高校 | 杂志 | 招聘 | 百科 | 问答 | 电路 | Datasheet | E问E答| 工程师手 册
- 工业电子 - 学习方法与实践
位置伺服系统的结构和原理
作者： 时间：2007-12-05 来源:电子元器件网 浏览评论 推荐给好友 我有问题 个性化定制 关键词： 位置伺服系统 工业控制 分享到： 开心网 人人网 新浪微博 EEPW微博
发表文章评论：
内 容：
验证码： 请点击
更多评论 查看文章评论
关于我们 | 广告服务 | 企业会员服务 | 新手上路 | 联系我们 | 友情链接 《电子产品世界》杂志社 版权所有 北京东晓国际技术信息咨询有限公司
Copyright ©2002 ELECTRONIC ENGINEERING & PRODUCT WORLD. All rights reserved. 京ICP060382号
看推荐视频，得100元京东礼品券 大多数系统设计人员都在其电路中使用了电压基准。虽 然很多人都同意“性能有可能最终受限于基准”的说 法，但他们常常并不清楚其中的原因。
TDC-GP21完美适合超声波热量表的解决方案 从2009年开始，中国北方供热改革已经真正的迈开了 脚步，在未来的几年当中，北方各地将会加快对于供热 计量方面的改革力度，按热量计价收费将会成为今后北 方供热供暖方面的一个重点工作。而超声波热量表由于 其测量方式无接触部件，低压降和低能量消耗而且测量 高精度，正在逐渐取代机械式的热量表，成为北方供热 供暖热计量方案的首选。
位置伺服系统应用很广，例如数控机床中的双击两关个闭进给轴(y轴和z轴)的驱动；机器人的关节 驱动；x-y记录仪中笔的平面位置控制；摄、录像机的磁鼓驱动系统；至于低速速率控制或对
更多关于位置伺服系统... 瞬时转速有要求时，也必须采用位置伺服控制。显然，步进电动机很适合应用于位置控制，但 是在高频响、高精度和低噪声三方面，直流电动机更具有明显的优越性。
1.经典位置伺服系统的结构
·IC Insights下修2011年半导体产业营收预测数据 ·英特尔高管：上网本战略正处在十字路口 ·澜起科技收购摩托罗拉杭州芯片设计部
msp430
搜索
Datasheet搜索
强力提供
搜索
企业赞助专区
NI 资源中心
KEITHLEY 资源中心
图1 经典位置伺服系统 图1所示为传统或经典的位置伺服系统。图中，旋转式电位器与电动机同轴，电位器的输 出电压Vθ与位置成线性关系。位置传感器是系统必不可少的环节。位置调节器将位置给定信号 Vg与位置反馈信号Vθ之差值通过调节器进行动态校正，然后送至速率调节器、电流调节器，即 经过外环、中环、内环三个闭环调节器的校正再由模拟功率接口驱动伺服电动机，实现位置伺 服控制。在这个系统中，位置调节器的作用是使位置给定Vg与Vθ的偏差向最小变化。速度反馈 调节器的主要作用是阻尼位置调节过程的超调。电流调节器的作用是减小力矩波动，改善动态 响应的快速性，并对最大电流进行限定等。滤波电路的作用是滤除位置或速率传感器输出信号 中的谐波信号。以上各环节的参数的设计和整定应根据具体的负载的性质（力矩和惯量的大 小），以便满足位置伺服精度的要求。
[热门] 寓教于乐、比排名、挣积分 《E问E答》是电子产品世界网最新推出的操作简单、涉 及知识面广的一款在线互动游戏平台，能够让您在答题 赚取积分的同时又能够增长丰富自己的知识储备。
/article/73890.htm
2011/8/10
w
页码，2/2(W)
显然，当负载性质变化时，经典位置伺服系统的硬件参数应该作相应变化，这对于硬件伺 服系统是难以进行的。而计算机实现的数字控制系统却很容易实现。经典系统采用模拟功率驱 动接口，功率损耗大，性能难提高，目前只在微小功率、低成本和低精度的场合中被采用。
2. 数字控制伺服系统的结构
图2 数字控制伺服系统{{分页}} 图2所示是数字控制伺服系统。它由计算机控制器、PWM功率驱动接口、传感器接口和电 机本体四部分组成。计算机的作用是：完成位置信号的设置，根据传感器接口给出的绝对零位 脉冲和正、反位置反馈脉冲计算位置偏差，再由纯软件方法或软件硬件结合的方法实现位置、 速率和电流反馈控制，产生PWM脉宽调制信号，最后由PWM功率开关接口对电动机进行最终 的功率驱动。在这个系统中，由于反馈控制是通过软件实现的，故可以根据负载的性质改变系 统参数，求得最佳匹配。信号滤波也可以通过软件实现，更有可能通过计算机补偿技术使传感
东方集成资源中心 工业控制相关问答
MAXIM 资源中心 更多
·ADAM4055原理是什么？那里有详细资料啊 ·请教有关机器视觉测试的问题 ·急：目前机器人技术的进展与现状
位置伺服系统相关资讯
更多
·位置伺服系统的结构和原理
工业控制相关资讯
更多
·“瑞萨杯2011全国大学生电子设计竞赛”开赛 ·迈思肯即将参展华南工业控制自动化国际博览会 ·工业控制系统面临安全新挑战 ·工业控制系统面临安全新挑战 ·西门子工业控制系统遭攻击 为企业敲响警钟 ·新型能源传感器利用地热来供暖 ·伺服产业崛起 迎来“中国时代” ·轨道交通呈多样化发展
/article/73890.htm
2011/8/10
工业控制相关资料下载
更多
·嵌入式linux在工业控制领域中的应用 ·AVR单片机的全功能工业控制器设计 ·ADI工业控制解决方案 ·ADI工业控制解决方案 ·基于s698-MIL工业控制解决方案 ·MiniARM嵌入式工业控制模块选型指南 ·工业控制连接技术的发展趋势（视频） ·工业控制连接技术的发展趋势
器精度得以补偿提高。计算机控制在可靠性、小型化、联网群控制等方面的优点都是经典模拟 伺服系统无法比拟的。
最后需要指出的是，受计算机控制器速度的影响，全数字化的位置伺服系统的实现还存在 一定的困难。
3.主要接口电路
(1)功率接口
功率接口电路常称为主回路。直流伺服系统中大多采用脉宽调制（Pulse Width Modulation）技术，简称PWM。小功率PWM功率开关接口均采用全控型功率开关器件，也即 自关断器件，例如：GTR、MOSFET和IGBT。它们的主要性能指标可用反向耐压、工作电流 和开关频率来表示。三个参数的经验取值为：反向耐压应有2倍以上余量，工作电流应有2~4 倍左右余量，开关频率应与实际工作频率相当。功率驱动电路的基本类型如图3所示。其中，H 桥功率驱动接口适用于有刷电动机，三相桥功率接口适用于无刷伺服电动机。图中VT1~VT6 是大功率晶体管（GTR），也可以采用绝缘栅型的功率晶体管(IGBT)，当然也可以采用场效 应管(MOSFET)。D1~D6是续流二极管。由于H桥和三相桥功率接口可以对电动机绕组施加
