ZLCD301氧化锌避雷器带电测试仪产品技术规范书(参考Word)
无线发射氧化锌避雷器测试仪说明书
无线发射氧化锌避雷器带电测试仪无线发射氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。
仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
一、仪器特点1）本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
2）高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3）仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
4）本仪器可以使用电场感应的方法代替PT二次接线。
5）本仪器可以不接PT二，直接测量阻性电流。
6）本仪器可以三相同测，自动补偿。
使用特别方便7）具有阻性电流基波峰值输出、边相校正等功能。
8）仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；二、仪器面板示意图812 39456107图一面板说明：1---参考电压输入端； 2---天线； 3---测量接地端；4---微型打印机； 5---电源开关； 6---充电插座；7---串口； 8---泄漏电流输入端； 9---液晶显示器；10—触摸键盘主要技术参数全电流测量范围： 0~10mA有效值准确度：±（读数×5%+5uA）阻性电流基波测量准确度（有线不含相间干扰）：±（读数×5%+5uA）* 电流谐波测量准确度：±（读数×10%+10uA）电流通道输入电阻：≤2Ω参考电压输入范围： 25V~250V有效值准确度：±（读数×5%+0.5V）电压谐波测量准确度：±（读数×10%）参考电压通道输入电阻：≥1800kΩ电场强度输入范围： 30kV/m~300kV/m电场强度测量准确度：±（读数×10%）电场谐波测量准确度：±(读数×10%)交流充电： AC 220V 10%，50Hz 1%电池连续工作时间： 8小时以上电池充电时间： 6小时以上仪器尺寸：34cm×22cm×20cm仪器重量：5kg(不含电缆箱)三、操作模式1．（PT二次）模式，（PT二次同步显示）模式：仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。
氧化锌避雷器技术规范书.doc
氧化锌避雷器技术规范书G－YC96－66电力工业部电力规划设计总院1996年12月北京氧化锌避雷器技术规范书G－YC96－66主编单位：山西省电力勘测设计院批准部门：电力规划设计总院施行日期：1996年12月1996年12月北京工程编号：工程氧化锌避雷器技术规范书签署：编制单位：年月关于颁发断路器、隔离开关、氧化锌避雷器、离相封闭母线四种设备技术规范书的通知电规发(1996)228号根据电力勘测设计标准化任务的安排，由山东省电力设计院编制《110kV～500kV交流高压断路器技术规范书》(G－YC96－64)、广东省电力设计研究院编制《35kV～500kV交流高压隔离开关技术规范书》(G－YC96－65)、山西省电力勘测设计院编制《氧化锌避雷器技术规范书》(G－YC96－66)、西北电力设计院编制《离相封闭母线技术规范书》(G－YC96－67)。
上述四本技术规范书已完成报批稿，经组织审查现批准发布，自发布之日起实施。
设备技术规范书由电力部电力规划设计总院负责解释和管理。
这次颁发的四种设备技术规范书是根据现行有关标准编制的，适用于发电厂、变电所设备招(议)标用设备技术规范书的典型范本和指导性文件，可在具体工程设备招(议)标中使用。
各单位在使用过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告我院。
电力部电力规划设计总院1996年12月26日前言为了加强设备管理和规范、指导设备招议标工作，电力部电力规划设计总院先后以电规技(1994)25号文和电规技(1995)73号文下达了下列8种设备技术规范书的任务：1.变压器技术规范书G－YC98－602.电压互感器技术规范书G－YC98－613.电流互感器技术规范书G－YC98－624.电抗器技术规范书G－YC98－635.断路器技术规范书G－YC96－646.隔离开关技术规范书G－YC96－657.氧化锌避雷器技术规范书G－YC96－668.离相封闭母线技术规范书G－YC96－67本设备技术规范书是这8种设备技术规范书中的一本。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程1. 引言氧化锌避雷器是一种经常用于电力系统保护的设备，而氧化锌避雷器测试仪则是对氧化锌避雷器进行检测的关键设备。
正确、规范地使用氧化锌避雷器测试仪对于维护电力系统的稳定和安全至关重要。
本文将详细介绍氧化锌避雷器测试仪的使用操作规程，旨在帮助使用者正确使用氧化锌避雷器测试仪，从而确保电力系统的可靠、安全运行。
2. 设备介绍氧化锌避雷器测试仪主要由以下部分组成：•控制面板控制面板用于设定和调整测试参数。
其中包括电源开关、测试模式选择、测试角度选择、电流电压显示、触发按钮等。
•测试头测试头是氧化锌避雷器测试仪的重要部分，用于在测试过程中对氧化锌避雷器进行测试。
测试头的长度可根据测试需要进行调整。
测试头上装有荧光灯管和摄像头，可以观察氧化锌避雷器表面的放电情况，并记录测试数据。
•电源线电源线用于连接氧化锌避雷器测试仪和电源，用于为测试仪提供电力供应。
•数据线数据线用于连接氧化锌避雷器测试仪和计算机，用于传输测试数据和进行分析处理。
3. 使用前准备使用氧化锌避雷器测试仪之前需要进行以下准备工作：•测试仪的电源线和数据线与电源和计算机连接。
确保连接稳定可靠。
•对于首次使用的测试仪，需要在控制面板上进行参数设置。
一般情况下，测试角度选择为0度，测试模式选择为自动。
•对于测试头，每次使用前需要进行清洗和消毒，以确保测试过程中不会影响测试结果。
同时，要进行必要的校准操作，确保测试头的灵敏度和准确度。
•在进行测试前，需要对待测试的氧化锌避雷器进行检查和清洁，以确保测试结果的可靠性。
4. 测试流程按照以下步骤进行氧化锌避雷器测试：1.将测试头靠近氧化锌避雷器表面，调整测试角度。
根据需要调整测试头的长度，使得测试头与氧化锌避雷器表面的距离在5mm 左右。
2.点击控制面板上的启动按钮，开始测试过程。
在测试过程中，测试头会发出较为明显的电流和电压啄频声音，并开始记录测试数据。
3.当测试过程结束后，测试仪会自动停止并显示测试数据。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程一、设备介绍氧化锌避雷器测试仪是一种用于测试氧化锌避雷器性能的专用设备。
该设备由主机、电源线、连接线、探头和显示屏等组成。
主机：氧化锌避雷器测试仪的主要控制部分，包括电源开关、显示屏、功能选择按钮、标定参数按钮等。
电源线：将电源与主机连接的线缆。
连接线：将主机与氧化锌避雷器连接的线缆，分为高压端与低压端。
探头：与连接线连接的部分，负责将测试仪的电能传输到氧化锌避雷器上。
显示屏：主机上显示测试仪的测试结果和参数。
二、使用准备1. 检查设备：检查测试仪的外观是否完好，电源线和连接线是否连接牢固。
2. 检查电源：确认电源线接入标准的交流电源，并确保电压稳定。
3. 测试仪的放置：将测试仪放置在平稳的台面上，确保没有外界物品遮挡。
4. 连接氧化锌避雷器：将连接线的高压端连接到氧化锌避雷器的高压端，低压端连接到低压端。
5. 打开电源开关：将电源开关置于开启状态，打开主机电源。
三、测试操作1. 功能选择：按下功能选择按钮，选择要进行的测试功能。
2. 标定参数设置：若需要进行标定参数设置，则按下标定参数按钮，根据显示屏提示进行相关设置。
3. 测试开始：按下测试开始按钮，测试仪将开始对氧化锌避雷器进行测试。
4. 观察测试结果：测试仪将显示测试结果和参数，包括氧化锌避雷器的电压、电流、击穿时间等数据。
5. 结果判断：根据测试结果和参数，判断氧化锌避雷器是否符合要求，具体判断标准可根据相关标准文件进行确定。
四、注意事项1. 操作前请仔细阅读并理解设备的使用说明书，确保正确操作。
2. 在操作过程中，注意安全，避免触及带电部分，避免发生电击事故。
3. 操作时请确保安全帽、绝缘手套和绝缘鞋等必要的个人防护装备。
4. 使用测试仪时，请勿将手指或金属工具伸入仪器内部。
5. 在测试之前，请确保氧化锌避雷器已经正常安装并接通电源。
6. 在测试过程中，严禁拆卸设备或进行其他不相关的操作，以免影响测试结果。
氧化锌避雷器带电测试仪操作规程
氧化锌避雷器带电测试仪操作规程1.仪器准备a.确保测试仪器的工作状态良好，电源充足。
b.确保测试仪器的仪表和连接线没有损坏或破裂。
c.检查测试仪器的接地，确保接地良好。
2.测试仪器连接a.将仪器的电源插头插入有效接地的电源插座，并确认连接稳定。
b.将测试仪的接线插头插入仪器的输出接口，并确认连接稳定。
c.将接线插头的另一端插入待测试的氧化锌避雷器的测试端口，并确认连接稳定。
3.避雷器安全检查a.检查待测试的氧化锌避雷器是否有可见的损坏、破裂或漏电现象，如有，不得进行带电测试。
b.检查避雷器的连接线是否完好，没有断裂或接触不良现象。
4.测试仪器设置a.将测试仪器的测量范围设置为与待测试氧化锌避雷器额定电压相适应。
b.如果仪器有自动调节功能，可选择该功能。
5.带电测试操作a.确保自身的防护设备齐全，如手套、护目镜等。
b.打开测试仪器的电源开关，并注意仪器的指示灯是否工作正常。
c.缓慢逐渐增加测试仪器的输出电压，直到达到待测试氧化锌避雷器的额定电压。
d.维持稳定电压1分钟以上，并观察避雷器的指示灯或指示器是否正常工作。
e.缓慢将测试仪器的输出电压降至零，并断开测试仪器与氧化锌避雷器的连接。
f.关闭测试仪器的电源开关。
6.检测结果记录a.将测试仪器的读数记录下来，并标注测试的日期、时间、测试仪器型号和待测试的氧化锌避雷器信息。
b.如发现测试过程中的异常现象，如氧化锌避雷器破裂、爆炸等，应在记录中详细描述并报告有关部门。
7.测试仪器清理a.关闭测试仪器的电源开关，并拔除电源插头。
b.使用干净的软布清洁测试仪器的外表面和连接线插头等部分。
c.如有必要，定期进行测试仪器的校准和维护。
8.安全注意事项a.严禁在无经验或未接受培训的人员指导下进行带电测试操作。
b.在带电测试时，应穿好绝缘手套，戴好护目镜等个人防护装备。
c.在测试仪器连接时，应确保仪器和避雷器的连接稳定，避免出现电击或其他安全事故。
d.在测试过程中，应仔细观察避雷器和仪器的工作情况，如有异常应立即停止测试并排除故障。
氧化锌避雷器测试仪使用操作规程范本

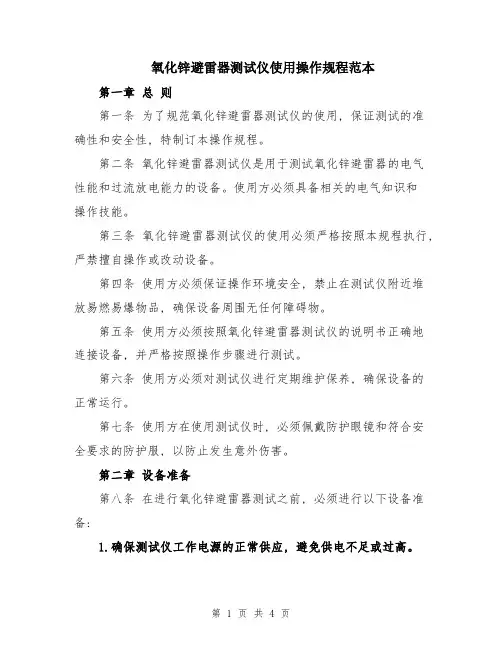

氧化锌避雷器测试仪使用操作规程范本第一章总则第一条为了规范氧化锌避雷器测试仪的使用, 保证测试的准确性和安全性, 特制订本操作规程。
第二条氧化锌避雷器测试仪是用于测试氧化锌避雷器的电气性能和过流放电能力的设备。
使用方必须具备相关的电气知识和操作技能。
第三条氧化锌避雷器测试仪的使用必须严格按照本规程执行, 严禁擅自操作或改动设备。
第四条使用方必须保证操作环境安全, 禁止在测试仪附近堆放易燃易爆物品, 确保设备周围无任何障碍物。
第五条使用方必须按照氧化锌避雷器测试仪的说明书正确地连接设备, 并严格按照操作步骤进行测试。
第六条使用方必须对测试仪进行定期维护保养, 确保设备的正常运行。
第七条使用方在使用测试仪时, 必须佩戴防护眼镜和符合安全要求的防护服, 以防止发生意外伤害。
第二章设备准备第八条在进行氧化锌避雷器测试之前, 必须进行以下设备准备:1.确保测试仪工作电源的正常供应, 避免供电不足或过高。
2.检查测试仪的各项指示灯是否正常亮起, 确保设备状态良好。
3.检查测试仪的连接线是否完好无损, 避免断线或短路的情况发生。
4.确保测试仪的控制按钮和操作面板没有故障，可以正常操作。
5.检查测试仪所使用的电源插座和工作台是否符合安全标准，避免漏电或其他安全隐患。
第三章操作步骤第九条在进行氧化锌避雷器测试时, 必须按照以下操作步骤进行:1.将待测试的氧化锌避雷器连接到测试仪上, 确保连接线牢固可靠, 避免出现松动或接触不良的情况。
2.打开测试仪的电源开关, 待仪器自检完成后, 确保仪器处于待机状态。
3.根据待测试氧化锌避雷器的额定电压, 调整测试仪的电压控制旋钮, 将其调整到相应的电压值。
4.打开测试仪的电流控制旋钮, 调整到初值位置。
5.按下测试仪的开始按钮, 开始进行测试, 在测试过程中, 持续观察仪器的指示灯和数据显示屏幕。
6.当测试进行到设定时间后，按下停止按钮，结束测试。
7.关闭测试仪的电源开关，注意安全防护，离开测试现场。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程氧化锌避雷器是电力系统中非常重要的一种保护设备，为了保证其可靠性和安全性，在使用和操作过程中需要遵循以下规程。
1. 准备工作：a. 检查测试仪器的完好性和正常工作状态，包括电源、显示屏、按键等；b. 根据所测对象的额定电压等级，选择合适的测试电压范围；c. 确保测试仪器与氧化锌避雷器之间的连接正确可靠，包括电缆、夹具等。
2. 测试前的安全检查：a. 检查测试环境是否有可燃气体或易燃物质，如有必要，采取相应的防护措施；b. 确保测试仪器的接地良好，以防止意外触电；c. 根据规定的测试范围和方法，确认测试仪器可以正常运行。
3. 测试步骤：a. 打开测试仪器的电源开关，等待仪器启动完成；b. 根据需要，设置测试仪器的参数，包括测试电压、时间间隔等；c. 将测试仪器的探头与氧化锌避雷器相连，确保连接可靠；d. 启动测试仪器，开始测量。
4. 测量过程中的注意事项：a. 注意观察测试仪器的显示屏，确保数据正确显示；b. 在测量过程中，如遇到异常情况，例如测试电压过高或过低，应立即停止测量，并检查异常原因；c. 避免长时间高电压施加在氧化锌避雷器上，以免损坏设备；d. 在测量结束后，仔细检查测试结果，确保数据准确。
5. 测试后的处理：a. 关闭测试仪器的电源开关，断开与氧化锌避雷器的连接；b. 检查测试仪器是否正常关闭，并进行相应的维护保养。
6. 故障处理：a. 如测试仪器在使用过程中出现故障，请及时联系专业技术人员进行维修；b. 如发现氧化锌避雷器存在故障或不良现象，请及时更换或联系供应商进行维修。
7. 安全注意事项：a. 在操作过程中，请严格按照相关电力安全规定和操作流程进行操作；b. 当遇到火灾、电击等紧急情况时，应立即采取紧急措施，并及时向上级报告。
以上是氧化锌避雷器测试仪使用操作规程，只有在遵循这些规程的前提下，才能保证测试的准确性和安全性。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程一、前言氧化锌避雷器是一种常用的保护电力设备的装置，而避雷器测试仪是对该装置进行测试的必要设备之一。
本文主要介绍氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。
二、测试仪介绍氧化锌避雷器测试仪是对氧化锌避雷器进行测试的专用仪器。
该测试仪能够测量小信号电流、大信号电流和阈值电压等数据，以确定氧化锌避雷器的性能是否正常。
该测试仪使用的是交流供电，具有超载保护等多种功能。
三、测试前准备1.检查氧化锌避雷器测试仪是否正常运行，检测需要使用的电缆和夹具是否齐全。
2.对测试仪进行上电试运行，确保设备能够正常启动和运行。
3.准备好需要测试的氧化锌避雷器，并检查其外观和连接是否正常。
四、测试步骤1.将测试仪与氧化锌避雷器相连，确保连接牢固、稳定。
2.打开测试仪的电源开关，等待设备进入正常工作状态。
3.按照测试仪的操作说明，逐步进行测试步骤，包括小信号电流、大信号电流和阈值电压等数据的测试。
测试把手必须旋紧在电流插头上，以确保安全。
4.测试数据的准确性和合格性需要经过认真检查和记录。
5.测试完成后，关闭测试仪的电源开关，清理测试现场和设备，并保持设备的干燥和良好的通风。
五、使用注意事项1.使用前需要检查测试仪是否正常运行，以免设备故障导致损失。
2.测试时需要保证测试连接稳定牢固，操作时需要小心谨慎，避免漏电或其他安全风险。
3.测试数据需要认真记录并及时整理，以便后续分析和使用。
4.测试仪需要定期进行检查和维护，以保障设备的正常使用。
5.在测试过程中，如遇到异常状况需要及时停止测试，检查设备并作出相应处理。
如果需要与设备厂家联系，应及时联系，并按照他们的指导进行操作。
六、结语本文主要介绍了氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。
测试仪的使用需要严格按照操作规程来进行，以确保测试数据的准确性和氧化锌避雷器的正确使用。
同时，需要对测试仪进行定期检查和维护，以保障设备的正常使用。
ZLCD301氧化锌避雷器带电测试仪产品技术规范书
Z L C D301氧化锌避雷器带电测试仪技术规范书一、概述：ZLCD301氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产品关键字：泄漏电流全电流、泄漏电流阻性分量、泄漏电流阻性分量、容性电流基波全电压、全电流相角差。
三、采用标准：DL/T 987-2005 《氧化锌避雷器阻性电流测试仪通用技术条件》DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》DL/T 846-2004 《高电压测试设备通用技术条件系列标准》DL/T 848-2004 《高压试验装置通用技术条件》DL/T 596-2005 《电力设备预防性试验规程》GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》四、仪器特点：1. 800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
2. 无线传输PT信号超过400米，按需配置可达到2000米。
3. 适用于避雷器带电、停电或试验室等场所使用。
4. 真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可靠。
氧化锌避雷器测试仪使用操作规程
氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种常见的电力设备，常用于电力系统的避雷保护中。
为了保证氧化锌避雷器的正常运行，进行定期的测试是非常重要的。
下面是关于氧化锌避雷器测试仪的使用操作规程，让我们一起来了解吧。
一、氧化锌避雷器测试仪的外观及组成部分氧化锌避雷器测试仪通常由测试仪主机、测试仪软件、测试夹具、电源线等部分组成。
主机通常是一个小巧的仪器设备，具有触摸屏、控制钮等操作界面。
测试夹具是连接避雷器和测试仪主机的设备。
二、氧化锌避雷器测试仪的准备工作1. 确保测试仪主机及夹具的安装处于稳定状态，避免因不稳定导致测试不准确；2. 将测试仪主机连接电源线，并将电源线插入电源插座，打开电源开关；3. 检查测试仪主机是否处于正常工作状态，确认显示屏是否正常亮起。
三、氧化锌避雷器测试仪的操作步骤1. 将待测的氧化锌避雷器与测试夹具连接，并确保连接紧固；2. 打开测试仪主机，在触摸屏上选择测试模式，并进入测试界面；3. 在测试界面中，选择要执行的测试操作，如击穿电压测试、放电电压测试等；4. 根据测试仪的要求，输入测试参数，比如击穿电压设定值、放电电压设定值等；5. 点击开始测试按钮，测试仪将自动对氧化锌避雷器进行测试；6. 在测试过程中，观察测试仪的显示屏，注意检查避雷器的测试状态；7. 测试完成后，测试仪将显示测试结果，并可以将结果打印或保存。
四、氧化锌避雷器测试仪的注意事项1. 在进行测试之前，确认氧化锌避雷器已经断开电源，并处于安全状态；2. 在测试过程中，严禁触摸测试仪的内部零部件，避免发生触电等事故；3. 使用测试仪时，应严格按照操作规程进行操作，避免误操作导致设备故障；4. 在测试过程中，避免避雷器与其他金属物体接触，以免发生短路等危险；5. 定期对测试仪进行维护和检修，确保设备正常工作；6. 如发现测试仪出现异常情况，应及时停止使用，并联系维修人员进行维修。
五、氧化锌避雷器测试仪的维护和保养1. 定期对测试仪进行外观清洁，避免灰尘等污物进入设备；2. 定期对测试仪进行内部维护，如清理灰尘、检查连接线等；3. 定期校准测试仪的测试准确度，确保测试结果的可靠性；4. 对于长时间不使用的测试仪，应存放在干燥、通风的地方，避免受潮或损坏；5. 在使用测试仪时，应遵守相关安全操作规程，确保人员和设备的安全。
氧化锌避雷器测试仪使用操作规程范文
氧化锌避雷器测试仪使用操作规程范文1. 测试仪器介绍氧化锌避雷器测试仪是一种用于测量和检测氧化锌避雷器电气性能的专用设备。
其主要功能是测量避雷器的残压和耐压指标，从而判断其是否正常工作。
本测试仪器采用先进的电子技术和数字显示技术，具有高精度、稳定性好、操作简单等特点。
2. 装置准备2.1 准备一台工作正常的氧化锌避雷器测试仪。
2.2 检查测试仪器的电源线和接地线是否正常连接，并确保连接牢固可靠。
2.3 检查测试仪器的各项测量功能是否正常。
3. 安装氧化锌避雷器3.1 安装氧化锌避雷器前，应先检查其外观是否完好无损。
3.2 选择合适的安装位置，并确保氧化锌避雷器的接地线连接良好。
3.3 按照氧化锌避雷器的安装要求进行固定安装。
4. 连接测试仪器4.1 将测试仪器的电源线插入电源插座，并打开电源开关。
4.2 将测试仪器的接地线与氧化锌避雷器的接地线相连，并确保连接良好。
4.3 将测试仪器的测试线分别连接到氧化锌避雷器的残压测试接口和耐压测试接口。
5. 开始测试5.1 打开测试仪器的电源，确保测试仪器处于正常工作状态。
5.2 根据氧化锌避雷器的型号和参数设置相应的测试参数，如测量范围、测试时间等。
5.3 按下测试仪器上的开始测试按钮，开始对氧化锌避雷器进行测试。
5.4 等待测试仪器完成测试，结果将会显示在测试仪器的显示屏上。
6. 结果分析6.1 根据测试仪器显示的结果，判断氧化锌避雷器的残压和耐压是否符合规范要求。
6.2 若测试结果显示正常，则说明氧化锌避雷器处于良好状态，可以投入使用。
6.3 若测试结果显示异常，建议及时更换或修理氧化锌避雷器。
7. 测试记录7.1 在测试完成后，及时记录测试结果和所测试的氧化锌避雷器信息，包括型号、序列号等。
7.2 需要记录的信息应准确、完整，以便后续查询和分析。
8. 设备维护8.1 每次使用完毕后，应将测试仪器彻底清洁干净，并做好防尘防潮工作。
8.2 定期检查和校准测试仪器，确保其准确性和可靠性。
氧化锌避雷器测试仪使用操作规程模版
氧化锌避雷器测试仪使用操作规程模版1. 引言氧化锌避雷器测试仪是一种用于测试氧化锌避雷器参数的设备。
本操作规程旨在提供氧化锌避雷器测试仪的正确使用方法，确保测试结果准确可靠。
2. 设备配置氧化锌避雷器测试仪由以下部分组成：- 主机：用于控制和显示测试参数及结果的设备。
- 外接电缆：连接主机与氧化锌避雷器。
- 接地极：与主机和氧化锌避雷器一起组成一个闭合电路，用于传输测试信号。
- 电源：提供主机和外接电缆所需的电力。
3. 安全注意事项在使用氧化锌避雷器测试仪之前，请务必遵守以下安全注意事项：- 在使用之前，确保设备连接牢固，外部线缆和电源插头正常无损。
- 操作时请注意避雷器和相关设备的接地情况，确保良好的接地连接。
- 在测试过程中，避免触摸电源线和测试线，避免发生电击危险。
- 使用正确的测试参数和程序进行测试，不得随意更改相关设置。
- 如果发现设备故障或异常情况，请立即停止使用，并及时向维护人员报告。
4. 操作步骤使用氧化锌避雷器测试仪时，请按照以下步骤进行操作：4.1 准备工作- 将氧化锌避雷器测试仪放置在平稳的工作台或地面上。
- 确保主机和外接电缆的电源线均已插好，并接通电源。
- 检查主机和外接电缆是否连接正常，确保插头插紧。
- 对主机进行初始化设置，包括日期、时间、测试模式等参数的调整。
- 检查测试仪的电池电量，如低电量请及时更换电池。
4.2 连接设备- 按照氧化锌避雷器测试仪连接图示，将外接电缆连接到主机的测试接口上。
- 将另一端的接地极连接到氧化锌避雷器的接地点上。
- 确保接地极连接牢固，并与氧化锌避雷器有效接触。
4.3 设置参数- 根据氧化锌避雷器的型号和参数要求，在主机上选择相应的测试模式。
- 设置测试参数，包括电压、频率、时间等。
- 根据需要，调整主机上的其他测试参数，如波形、采样率等。
4.4 开始测试- 按下主机上的开始/停止按钮，开始进行测试。
- 在测试过程中，观察主机上的显示界面，确保测试参数和结果正常显示。
10~500kV氧化锌避雷器带电测量操作规范
10~500kV氧化锌避雷器带电测量操作规范1.安全组织措施1.1本规范适用于运行中的10~500kV氧化锌避雷器的地电位作业方式，使用不经电压互感器二次回路取信号的测量仪器进行的带电测量工作。
1.2试验负责人应具有带电测量的相应知识，并经工区领导的批准。
1.3带电测量应在良好的天气、系统相对稳定的情况下，如遇雷、雨、雪、雾和系统在操作的情况下不得进行。
1.4带电测量必须设专人监护，监护人应由有带电测量实践经验的人员担任，监护人不得直接进行操作，必须认真监护好测试中的人身和设备的安全。
2.安全技术措施2.1服装、绝缘鞋、绝缘垫试验人员应穿着长袖棉质工作服和绝缘鞋，戴安全帽，操作人员应戴绝缘手套，站在绝缘垫上。
使用的绝缘工具应经试验合格并在有效期内。
2.2安全距离试验人员在带电测量时，要严格保证人身与带电体间的安全距离。
地电位测量时人身与带电体的安全距离为：10kV--0.4m；35kV--0.6m；110kV--1.0m；220kV--1.8m；500kV--3.6m。
小于上述安全距离时，必须采取可靠的绝缘隔离措施。
2.3接地线试验装置的金属外壳及工作接地端必须可靠接地。
接地线应使用多股裸铜线或带透明绝缘层的铜质软绞线，其截面应能满足试验要求，并不得小于4mm2。
接地线与接地体应连接牢固，并接触良好，严禁缠绕。
严禁通过低压回路的中性线或水管接地。
2.3引线高压引线应尽量短，连接必须牢固，必要时用绝缘物支撑。
2.4电压测定氧化锌避雷器阻性电流测量时，应同时记录当时的母线电压。
2.5电流测定按仪器使用规定，分别测量全电流和阻性电流的峰值和有效值。
2.6任何情况下严禁断开避雷器的接地引下线与地线间的连线。
3.测量工作的开始3.1试验分工试验开始前试验负责人应明确每个试验人员的分工和职责，并对全体试验人员详细交代工作内容、带电部位和安全注意事项。
3.2接线检查试验前，试验负责人必须认真检查试验仪器、试验仪器的接线情况是否符合试验要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Z L C D301氧化锌避雷器带电测试仪
技术规范书
一、概述：
ZLCD301氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产品关键字：
泄漏电流全电流、泄漏电流阻性分量、泄漏电流阻性分量、容性电流基波全电压、全电流相角差。
三、采用标准：
DL/T 987-2005 《氧化锌避雷器阻性电流测试仪通用技术条件》
DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》
DL/T 848-2004 《高压试验装置通用技术条件》
DL/T 596-2005 《电力设备预防性试验规程》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
四、仪器特点：
1. 800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员
操作
和使用。
2. 无线传输PT信号超过400米，按需配置可达到2000米。
3. 适用于避雷器带电、停电或试验室等场所使用。
4. 真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压
不超
过12V；电流、电压传感器完全隔离，安全可靠。
5. 支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软
件计
算找到电压基准。
6. 内带高性能大容量锂离子电池，特别适合无电源场合。
7. 仪器采用嵌入式硬件平台及嵌入式操作系统，可扩展音视频播放功能及游戏娱乐功
能。
8. 仪器可随时开关机比以工控机为硬件平台的仪器更稳定，不易死机及系统崩溃。
9. 可随时随地按客户要求进行软件功能的扩展
10. 配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便。
11. 内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
12. 配套上位机管理软件，具备历史数据管理、数据分析、报告打印等功能。
13. 高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。
14. 采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
五、主要技术参数：
1. 电源：支持外接电源适配器（12V/2A）和内部电池供电模式
2. 测量范围：泄漏电流（峰值）0-10mA（可扩展）；
电压（峰值）30-100V（可扩展）。
3. 测量准确度：电流：全电流>100μA时：±2%读数±1个字；
电压：基准电压信号>30V时：±5%读数±1个字。
电压：基准电压信号>30V时：
有线方式：±2%读数±1个字；
无线方式：±5%读数±1个字；
4. 测量参数：泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。
容性电流基波，全电压、全电流相角差。
电压有效值。
避雷器功耗。
5. 电压基准信号取样方式：
有线同步：40米（可扩展）
无线同步：>400米（可扩展）
6. 电池参数：充电时间 > 6小时
连续工作时间 > 4小时
间断工作时间 > 8小时
7. 仪器尺寸：配件箱42cm×33cm×20cm
主机36cm×26cm×14cm
仪器重量：主机5.0kg
配件箱9.0kg
六、主要清单：
七、验收及技术培训：
1．交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2．卖方应负责对买方进行现场培训，并提供相应的培训资料。
八、技术服务：
1．设备的免费质保期不低于3年；
2．设备3年免费检定或校准；
3．设备终身维修；
4．系统软件终身免费升级；
5．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
6．卖方长期为买方提供备件采购和供应服务。
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
