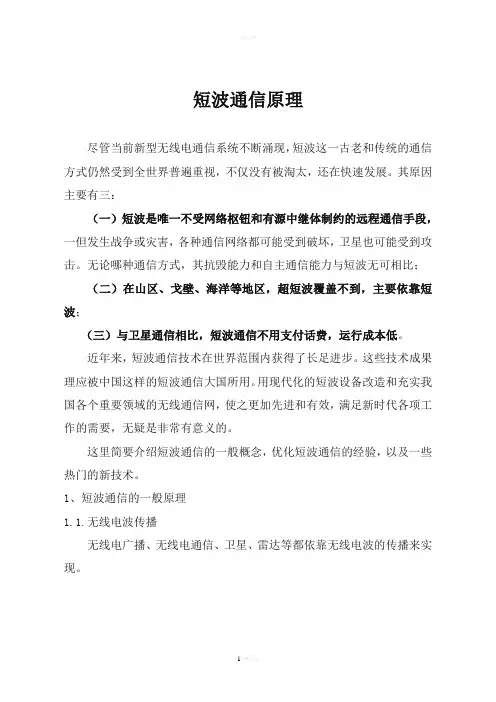

短波通信原理尽管当前新型无线电通信系统不断涌现,短波这一古老和传统的通信方式仍然受到全世界普遍重视,不仅没有被淘太,还在快速发展。

其原因主要有三:(一)短波是唯一不受网络枢钮和有源中继体制约的远程通信手段,一但发生战争或灾害,各种通信网络都可能受到破坏,卫星也可能受到攻击。

无论哪种通信方式,其抗毁能力和自主通信能力与短波无可相比;(二)在山区、戈壁、海洋等地区,超短波覆盖不到,主要依靠短波;(三)与卫星通信相比,短波通信不用支付话费,运行成本低。

近年来,短波通信技术在世界范围内获得了长足进步。

这些技术成果理应被中国这样的短波通信大国所用。

用现代化的短波设备改造和充实我国各个重要领域的无线通信网,使之更加先进和有效,满足新时代各项工作的需要,无疑是非常有意义的。

这里简要介绍短波通信的一般概念,优化短波通信的经验,以及一些热门的新技术。

1、短波通信的一般原理1.1.无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0.75毫米的电磁波。

根据电磁波传播的特性,又分为超长波、长波、中波、短波、超短波等若干波段,其中:超长波的波长为100,000米~10,000米,频率3~30千赫;长波的波长为10,000米~1,000米,频率30~300千赫;中波的波长为1,000米~100米,频率300千赫~1.6兆赫;短波的波长为100米~10米,频率为1.6~30兆赫;超短波的波长为10米~1毫米,频率为30~300,000兆赫(注:波长在1米以下的超短波又称为微波)。

频率与波长的关系为:频率=光速/波长。

电波在各种媒介质及其分界面上传播的过程中,由于反射、折射、散射及绕射,其传播方向经历各种变化,由于扩散和媒介质的吸收,其场强不断减弱。

为使接收点有足够的场强,必须掌握电波传播的途径、特点和规律,才能达到良好的通信效果。

常见的传播方式有:地波(地表面波)传播沿大地与空气的分界面传播的电波叫地表面波,简称地波。

短波通信概述

短波通信概述

短波通信概述短波通信是无线电通信的一种。

波长在50米~10米之间,频率范围6兆赫~30兆赫.发射电波要经电离层的反射才能到达接收设备,通信距离较远,是远程通信的主要手段。

由于电离层的高度和密度容易受昼夜、季节、气候等因素的影响,所以短波通信的稳定性较差,噪声较大。

目前,它广泛应用于电报、电话、低速传真通信和广播等方面.尽管当前新型无线电通信系统不断涌现,短波这一古老和传统的通信方式仍然受到全世界普遍重视,不仅没有被淘太,还在快速发展.其原因主要有三:一、短波是唯一不受网络枢钮和有源中继体制约的远程通信手段,一旦发生战争或灾害,各种通信网络都可能受到破坏,卫星也可能受到攻击.无论哪种通信方式,其抗毁能力和自主通信能力与短波无可相比;二、在山区、戈壁、海洋等地区,超短波覆盖不到,主要依靠短波;三、与卫星通信相比,短波通信不用支付话费,运行成本低。

近年来,短波通信技术在世界范围内获得了长足进步。

这些技术成果理应被中国这样的短波通信大国所用。

用现代化的短波设备改造和充实我国各个重要领域的无线通信网,使之更加先进和有效,满足新时代各项工作的需要,无疑是非常有意义的。

一、短波通信的一般原理1.无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0。

75毫米的电磁波.根据电磁波传播的特性,又分为超长波、长波、中波、短波、超短波等若干波段,其中:超长波的波长为100,000米~10,000米,频率3~30千赫;长波的波长为10,000米~1,000米,频率30~300千赫;中波的波长为1,000米~100米,频率300千赫~1.6兆赫;短波的波长为100米~10 米,频率为1。

6~30兆赫;超短波的波长为10米~1毫米,频率为30~300,000兆赫(注:波长在1米以下的超短波又称为微波)。

频率与波长的关系为:频率=光速/波长。

电波在各种媒介质及其分界面上传播的过程中,由于反射、折射、散射及绕射,其传播方向经历各种变化,由于扩散和媒介质的吸收,其场强不断减弱。

第二章短波和超短波通信系统.ppt

第二章短波和超短波通信系统.ppt
第二章 短波和超短波通信系统
一、短波信道和超短波信道的特性 二、短波通信系统 三、短波自适应通信系统 四、短波通信系统的应用与发展 五、超短波通信系统
一、短波信道和超短波信道的特性
(一)短波和超短波传播的形式 (二)短波在电离层中的传播特性 (三)改进无线传输质量的主要措施
(二)短波在电离层中的传播特性
1.最高可用频率(MUF)
从图中可以看出,和这个斜射频率相应的fv-h’曲线, 和频高图中(虚线)E、F1层曲线不存在交点。
E
1.最高可用频率Biblioteka MUF)这表明fob=18MHz时,电波已不可能利用F1层和E层 反射,而只是穿过它们,然后由F2层反射。
E
1.最高可用频率(MUF)
同样的道理,2点反射在接收端的信号较2’点反射的 强,但由于两者的反射高度相差不太大,所以其场强的差 别将小于fob=14MHz时的情况。
1.最高可用频率(MUF)
由于电离层的电子密度受太阳辐射影响很大,白 天和夜晚的最高可用频率相差甚大,工作频率也需要 进行相应的调整。下图示出了最高可用频率一天内的 变化,作为简单的取值方法,而为了更好的适应电离 层参数变化引起的传输特性随机起伏,实时地选用最 佳工作频率是合适的。下图画出了MUF和FOT及建议选 用的日频和夜频。
E
1.最高可用频率(MUF)
由此可见,反射点3时斜射电波能否返回地面的临界 点,与该点相对应的fv就是F2层的临界频率,与该点相对 应的fob就称为F2层的最高可用频率(MUF)。
E
1.最高可用频率(MUF)
总结以上结论,可以得到以下重要概念。 (1)MUF是指给定通信距离下的最高可用 频率。若通信距离改变了,计算所得的曲线族 和实测频高图都将发生变化,从而使临界点的 位置发生变化,对应的MUF值也就改变了。显 然MUF还和反射层的电离密度有关,所以凡影 响电离密度的诸因素,都将影响MUF的数值。

第二章短波和超短波通信系统2-8

第二章短波和超短波通信系统2-8

五、超短波通信系统
(二)超短波通信系统的主要应用与发展 超短波通信主要靠直接波传播, 超短波通信主要靠直接波传播,通信距离一般不超过 40-50公里 近距离语音通信靠地波传播, 公里。 40-50公里 。近距离语音通信靠地波传播,通信距离一 般只有几公里。 靠直接波传播的超短波通信, 般只有几公里 。 靠直接波传播的超短波通信 , 为了延 长通信距离, 通常在通信两地之间设立若干个中间站, 长通信距离 , 通常在通信两地之间设立若干个中间站 , 通过中间站的转发来实现超视距传播, 通过中间站的转发来实现超视距传播 , 这种通信方式 称为无线电接力通信。 称为无线电接力通信 。 此外也可采用其他传输机理或 媒介来获得超视距的超短波通信, 如散射通信、 媒介来获得超视距的超短波通信 , 如散射通信 、 流星 余迹通信、卫星通信等。 余迹通信、卫星通信等。
五、超短波通信系统
2.在县级防汛调度网和水库网中的应用 超短波网作用距离有限,但音质好,干扰小, 超短波网作用距离有限,但音质好,干扰小,机型小巧携 带方便,移动方式通信,机动性好, 带方便,移动方式通信,机动性好,最适合县级防汛调度网和 水库网。 水库网。 3.在水文遥测中的应用 无线通信方式最适合在水文遥测中的应用, 无线通信方式最适合在水文遥测中的应用, 现阶段主要有超 短波(VHF) 微波及卫星通信三种方式。 短波 ( VHF ) 、 微波及卫星通信三种方式 。 其中超短波通信是 水文自动测报系统应用最广泛、最成功的一种通信方式。 水文自动测报系统应用最广泛、最成功的一种通信方式。
第二章 短波和超短波通信系统
一、短波信道和超短波信道的特性 二、短波通信系统 三、短波自适应通信系统 四、短波通信系统的应用与发展 五、超短波通信系统
五、超短波通信系统

长波,中波,短波,超短波和微波通讯的特点,优点和缺点,应用

长波,中波,短波,超短波和微波通讯的特点,优点和缺点,应用

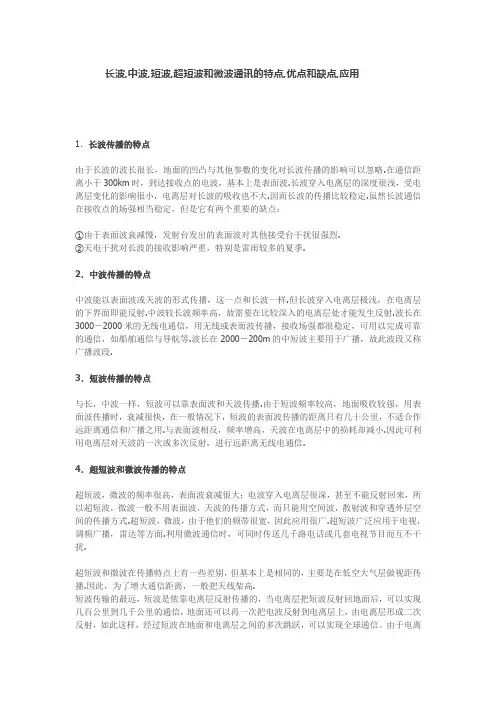

长波,中波,短波,超短波和微波通讯的特点,优点和缺点,应用1.长波传播的特点由于长波的波长很长,地面的凹凸与其他参数的变化对长波传播的影响可以忽略.在通信距离小于300km时,到达接收点的电波,基本上是表面波.长波穿入电离层的深度很浅,受电离层变化的影响很小,电离层对长波的吸收也不大.因而长波的传播比较稳定.虽然长波通信在接收点的场强相当稳定,但是它有两个重要的缺点:①由于表面波衰减慢,发射台发出的表面波对其他接受台干扰很强烈.②天电干扰对长波的接收影响严重,特别是雷雨较多的夏季.2.中波传播的特点中波能以表面波或天波的形式传播,这一点和长波一样.但长波穿入电离层极浅,在电离层的下界面即能反射.中波较长波频率高,故需要在比较深入的电离层处才能发生反射.波长在3000-2000米的无线电通信,用无线或表面波传播,接收场强都很稳定,可用以完成可靠的通信,如船舶通信与导航等.波长在2000-200m的中短波主要用于广播,故此波段又称广播波段.3.短波传播的特点与长,中波一样,短波可以靠表面波和天波传播.由于短波频率较高,地面吸收较强,用表面波传播时,衰减很快,在一般情况下,短波的表面波传播的距离只有几十公里,不适合作远距离通信和广播之用.与表面波相反,频率增高,天波在电离层中的损耗却减小.因此可利用电离层对天波的一次或多次反射,进行远距离无线电通信.4.超短波和微波传播的特点超短波,微波的频率很高,表面波衰减很大;电波穿入电离层很深,甚至不能反射回来,所以超短波,微波一般不用表面波,天波的传播方式,而只能用空间波,散射波和穿透外层空间的传播方式.超短波,微波,由于他们的频带很宽,因此应用很广.超短波广泛应用于电视,调频广播,雷达等方面.利用微波通信时,可同时传送几千路电话或几套电视节目而互不干扰.超短波和微波在传播特点上有一些差别,但基本上是相同的,主要是在低空大气层做视距传播.因此,为了增大通信距离,一般把天线架高.短波传输的最远,短波是依靠电离层反射传播的,当电离层把短波反射回地面后,可以实现几百公里到几千公里的通信,地面还可以再一次把电波反射到电离层上,由电离层形成二次反射,如此这样,经过短波在地面和电离层之间的多次跳跃,可以实现全球通信。

短波通信原理

短波通信原理

短波通信原理短波通信原理尽管当前新型无线电通信系统不断涌现,短波这一古老和传统的通信方式仍然受到全世界普遍重视,不仅没有被淘太,还在快速发展。

其原因主要有三:(一)短波是唯一不受网络枢钮和有源中继体制约的远程通信手段,一但发生战争或灾害,各种通信网络都可能受到破坏,卫星也可能受到攻击。

无论哪种通信方式,其抗毁能力和自主通信能力与短波无可相比;(二)在山区、戈壁、海洋等地区,超短波覆盖不到,主要依靠短波;(三)与卫星通信相比,短波通信不用支付话费,运行成本低。

近年来,短波通信技术在世界范围内获得了长足进步。

这些技术成果理应被中国这样的短波通信大国所用。

用现代化的短波设备改造和充实我国各个重要领域的无线通信网,使之更加先进和有效,满足新时代各项工作的需要,无疑是非常有意义的。

这里简要介绍短波通信的一般概念,优化短波通信的经验,以及一些热门的新技术。

1、短波通信的一般原理1.1.无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0.75毫米的电磁波。

根据电磁波传播的特性,又分为超长波、长波、中波、短波、超短波等若干波段,其中:超长波的波长为100,000米~10,000米,频率3~30千赫;长波的波长为10,000米~1,000米,频率30~300千赫;中波的波长为1,000米~100米,频率300千赫~1.6兆赫;短波的波长为100米~10米,频率为1.6~30兆赫;超短波的波长为10米~1毫米,频率为30~300,000兆赫(注:波长在1米以下的超短波又称为微波)。

频率与波长的关系为:频率=光速/波长。

电波在各种媒介质及其分界面上传播的过程中,由于反射、折射、散射及绕射,其传播方向经历各种变化,由于扩散和媒介质的吸收,其场强不断减弱。

为使接收点有足够的场强,必须掌握电波传播的途径、特点和规律,才能达到良好的通信效果。

常见的传播方式有:地波(地表面波)传播沿大地与空气的分界面传播的电波叫地表面波,简称地波。

02_第二章 甚高频通信系统

02_第二章 甚高频通信系统

通信系统
电子信息工程学院
6
2.1 超短波传播特性
例 A.假设视距传输,求一个飞机VHF发射机与一个300 km远的接收站之间的最大自由空间路径损耗。 B.假设发射机的发射功率不变,欲使接收机接收到 四倍的功率,飞机与接收站的距离需要变为多远? 解:A.
B.
通信系统
电子信息工程学院
在自由空间条件 下,欲使传播距 离翻倍,应使发 射功率增至四倍
R h1
d1 2Rh1 d1(km) 3.6 h1(m)
通信系统
电子信息工程学院
10
2.1 超短波传播特性 ❖ 无线电地平线的计算(续)
▪ 在B处增加一机载或高塔天线, 高度为h2
▪ 两点间的视距距离为
d (km) 3.6 h1(m) h2 (m)
通信系统
电子信息工程学院
11
2.1 超短波传播特性 ❖ 无线电地平线的计算(续)
6 26
626
✓ 波程差等于整数倍波长的时,衰减达到极大值
✓ 地表反射系数 值越大,曲线起伏程度就越大
通信系统
电子信息工程学院
15
2.1 超短波传播特性
✓ 接收点处的功率/场强随天线高度变化而变化 ✓ 接收点处的功率/场强随站机间距离变化而变化
存在地表反射时,接收功率随距离和天线高度变化的情况
通信系统
不同飞行高度的地平线距离
通信系统
电子信息工程学院
12
2.1 超短波传播特性
VHF台站对不同飞行高度的覆盖情况
通信系统
电子信息工程学院
13
2.1 超短波传播特性
❖ 电磁波的反射、绕射、折射、散射和吸收 ▪ 平坦地表对电磁波的反射
T

长波、中波、短波、超短波和微波的传播特点

长波、中波、短波、超短波和微波的传播特点

长波、中波、短波、超短波和微波的传播特点1、长波传播方式主要是绕地球表面以电离层波的形式传播,作用距离可达几千到上万公里,此外,在近距离(200至300公里以内)也可以由地面波传播。

长波的传播主要是靠地面波和经电离层折回的天空波来进行的,它的传播距离由发射机的功率和地面情况所决定,一般不超过3000公里.主要用作无线电导航,标准频率和时间的广播以及电报通信等。

长波的应用:中远距离通信、地波通播、地波应急通信、长波矿井通信、地下通信、标准频率和时闻广播及无线电导航。

2、中波传播方式靠地面波和天空波两种方式进行传播。

在传播过程中,地面波和天空波同时存在,有时会给接收造成困难,故传输距离不会很远,一般为几百公里。

中波靠地面波和天空波两种方式进行传播.在传播过程中,地面波和天空波同时存在,有时会给接收造成困难,故传输距离不会很远,一般为几百公里.主要用作近距离本地无线电广播、海上通信,无线电导航及飞机上的通信等.中波的应用:近距离本地无线电广播、海上通信、无线电导航及飞机上的通信等。

3、短波传播方式短波信号主要靠电离层反射(天波)传播,也可以和长、中波一样靠地波进行短距离传播。

超短波通信主要靠地波传播和空间波视距传播。

当通信距离较近时,通常使用鞭状天线,利用地波传播。

短波的传播主要靠天空波来进行的,它能以很小的功率借助天空波传送到很远的距离.主要是远距离国际无线电广播、远距离无线电话及电报通信、无线电传真、海上和航空通信等。

当通信距离较远时,应用高架天线或将电台设在较高的地方,利用空间波传播;需要超视距通信时,可采用接力的方式或使用散射通信和卫星通信。

短波的应用:广播和通信。

4、超短波传播方式超短波传播(ultra-short wave propagation),波长为10~1米(相应频率为30~300兆赫)的电波经电离层的传播。

超短波电离层传播有散射传播和透射传播两种主要形式。

超短波,又叫米波或甚高频无线电波.主要传播方式是直射波传播,传播距离不远,一般为几十公里.主要用作调频广播、电视、导航、雷达及射电天文学等.超短波的应用:传送电视、调频广播、雷达、导航、移动通信等业务。

超短波通信系统的干扰及其应对措施

超短波通信系统的干扰及其应对措施

超短波通信系统的干扰及其应对措施摘要:超短波通信在我国许多领域中均有所应用,并表现出了较强的灵活性与优势,例如具有良好的抗毁性能等。

不过,伴随着现如今科技的不断发展,出现了许多用频设备,与此同时,也引发了许多干扰问题。

现阶段,如何解决超短波通信系统的干扰问题,引起了社会各界的关注。

关键词:超短波通信系统;干扰;应时措施一、超短波通信概述超短波通信也被称为米波通信,是指在波长为30Mhz~300Mhz范围内借助电磁波所进行的无线电通信。

该通信方式的波长为1—10米,主要的传播方式是地波以及空间波视距。

其与短波频带的宽度相比,约为其lO余倍。

不过这种通信方式具有诸多优点,例如传输性能良好、频带较宽等,使其可以在电视广播、雷达,移动通信等领域均有所应用,甚至已然成为军事领域中的主要通信方法,并发挥了重要作用。

二、常见的超短波通信干扰及应对2.1邻道干扰邻道干扰是指在两个相邻或是接近的频道中所产生的干扰现象。

目前而言,模拟移动通信系统中主流使用的是VHF、UHF电台等,其中每个频道之间的间隔为25KHZ,并且调频信号拥有较宽的频谱。

理论上来讲,这些信号还拥有无数个边频分量,一旦频道接收机的通道接入了这些边频分量,就会产生领道干扰现象。

针对邻道干扰问题,可以采用以下三种方法予以解决:①选择一套具有良好技术和接收性能且中频质量较高的信号接收系统。

②对超短波通信点进行合理规划,以期增强有效信号的传输功率。

③将瞬时频偏控制设备安装于信号发送器中,使其对信号宽带的传输加以限制的同时还可以提高信号传输的功率和质量。

2.2互调干扰互调干扰主要是指,在传输信号通道内的非线性传输电路中,存在两个及以上的信号进行互调。

加之电路发挥了非线性作用,此时便会产生第三频率波段从而影响其他频率的正常通信。
