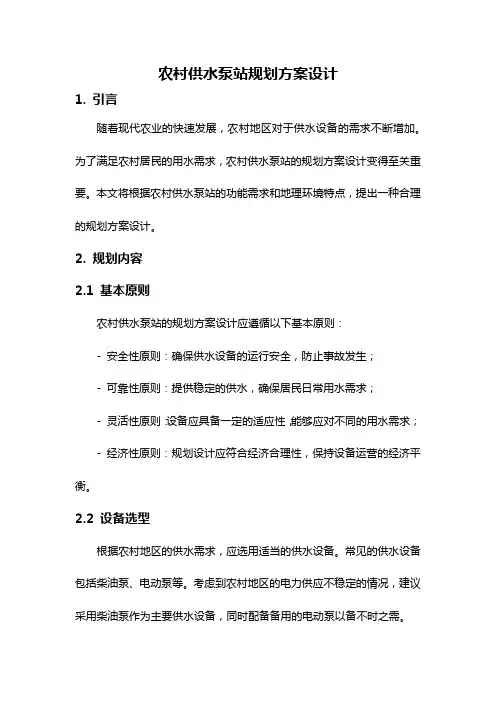

农村供水泵站规划方案设计
农村供水泵站规划方案设计1. 引言随着现代农业的快速发展，农村地区对于供水设备的需求不断增加。
为了满足农村居民的用水需求，农村供水泵站的规划方案设计变得至关重要。
本文将根据农村供水泵站的功能需求和地理环境特点，提出一种合理的规划方案设计。
2. 规划内容2.1 基本原则农村供水泵站的规划方案设计应遵循以下基本原则：- 安全性原则：确保供水设备的运行安全，防止事故发生；- 可靠性原则：提供稳定的供水，确保居民日常用水需求；- 灵活性原则：设备应具备一定的适应性，能够应对不同的用水需求；- 经济性原则：规划设计应符合经济合理性，保持设备运营的经济平衡。
2.2 设备选型根据农村地区的供水需求，应选用适当的供水设备。
常见的供水设备包括柴油泵、电动泵等。
考虑到农村地区的电力供应不稳定的情况，建议采用柴油泵作为主要供水设备，同时配备备用的电动泵以备不时之需。
3. 设计方案3.1 泵站布局农村供水泵站的布局应尽可能简洁、合理，使得泵房的面积最小化，设备之间的距离最短，并确保泵房与周边环境的协调性。
建议将主泵房放置在泵站中心位置，将备用泵房放置在主泵房的旁边，以便随时进行切换使用。
3.2 泵站设施- 进水系统：设置滤水装置和阀门，以确保进水渠道的清洁和顺畅。
- 出水系统：设置调压装置和出水管道，确保供水平稳，并根据需要设置自动控制系统以实现定时供水。
- 输水管道：根据供水范围和用水需求，合理设计输水管道的布置，确保输水过程中的压力损失最小。
3.3 安全措施为了确保农村供水泵站的安全运行，需要采取以下安全措施：- 防火措施：设置灭火器、消防栓等设备，设立专门的消防通道，确保在紧急情况下能够及时疏散人员，并进行有效的灭火工作。
- 电气安全：选用符合国家标准的电气设备，并针对电器设备进行定期维护和安全检查。
- 排水系统：设计合理的排水系统，确保泵房内部的排水通畅，避免因大雨或其他原因导致水浸情况。
4. 结论农村供水泵站的规划方案设计需要充分考虑农村地区的供水需求和地理环境特点，确保供水设备的安全、可靠和经济运行。
给水泵站课程设计范例
给水泵站课程设计范例一、教学目标本课程旨在让学生了解给水泵站的基本原理、结构及运行维护方法，掌握给水泵站的设计和计算，培养学生解决给水工程实际问题的能力。
具体目标如下：1.知识目标：（1）掌握给水泵站的基本原理和结构；（2）了解给水泵站的运行维护方法；（3）学会给水泵站的设计和计算。
2.技能目标：（1）能够分析给水泵站的运行状况，并进行调整优化；（2）能够独立完成给水泵站的设计和计算；（3）具备给水泵站施工和管理的基本能力。
3.情感态度价值观目标：（1）培养学生对给水工程的热爱和敬业精神；（2）培养学生团结协作、勇于创新的精神；（3）培养学生关注社会、服务社会的责任感。
二、教学内容本课程的教学内容主要包括给水泵站的基本原理、结构及运行维护方法，给水泵站的设计和计算等。
具体安排如下：1.给水泵站的基本原理和结构：介绍给水泵站的工作原理、主要设备及其功能；2.给水泵站的运行维护方法：讲解给水泵站的运行管理、维护保养和故障处理；3.给水泵站的设计和计算：教授给水泵站的选型、设计计算方法和注意事项。
三、教学方法本课程采用讲授法、案例分析法、实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：系统地传授给水泵站的相关知识和技能；2.案例分析法：通过分析实际案例，使学生更好地理解和掌握给水泵站的运行维护方法；3.实验法：学生进行实验操作，培养学生的动手能力和实际问题解决能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的课件、视频等资料，提高课堂教学效果；4.实验设备：配置完善的实验设备，便于学生进行实践操作。
五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。
1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以考查其对知识的掌握和运用能力；2.作业：布置适量的作业，评估学生的完成情况，检查其对知识点的理解和应用能力；3.考试：设置期中考试和期末考试，全面测试学生的理论知识掌握和实际问题解决能力。
水泵站初步设计
水泵站初步设计20031.设计任务与基本资料1.1 设计任务完成胜利排水泵站的初步设计1.2 建站目的为对某市用水环境进行综合治理，满足全市排污排涝等需求，拟在该市东区建一座排水泵站，将水排人外河，市内有一环卫河自西向东，市内外泄水流可汇人南北流向的外河一上龙河。
1.3 设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准，该站为三级建筑物。
1.4 基本资料(1)地形资料：环卫河自西向东，河底高程4m ，底宽4m ，外河为南北流向。
防洪堤顶高程14.5m ，堤坡底为1:2.5，建站地点高程9m 。
(2)地质资料：建站地点地势平坦，地面下向至5.04m 为素填土，夹少量碎砖、小石子、植物根，3190KN m γ=， 217c KN m =，内磨擦角φ=13°，[]280R KN m =；5.04米以下为亚粘土，3190KN m γ=，210c KN m =，内磨擦角φ=18°，[]2100R KN m = 。
泵站墙后回填土，r=190KN/m3，c=30 KN/m2，φ=15°，外磨擦角取（1/3-2/3）φ。
(3)水文资料： 环卫河末河底面高程：4.0m 环卫河河底河底宽度：4.0m 水位组合水位 外河 环卫河 最高水位 ▽11.0m ▽6.0m 设计水位 ▽10.5m ▽5.0m 最低水位▽8.5m▽4.5m地下水水位▽4.0m(4)流量资料：km）排水率排水面积（2m3/s/KM2总面积自排面积分流面积胜利站抽排面积32m s km29 12.4 5.6 11 0.36(5)交通：外河可以行船，附近有公路通往市区，交通便利。
(6) 电力来源:站址附近有变电所一座，6KV输电线路经过此站。
(7)水温：排水时最高气温37°，最高水温25°。
1.5其它设计依据（1）设计任务与指导书扬州大学2003（2）《泵站设计规范》GB/T50265-97（3）《水泵站设计示例与习题》（4）《中小型泵站设计与改造技术》储训刘复新主编（5）《泵站过流设施与截流闭锁装置》严登丰著（6）《中小型泵站设计图集》2. 泵站机组设计2.1水泵选型2.1.1设计扬程计算设计扬程，利用公式(2-1)计算：损设内设外设h h h H +-= (2-1) 式中 设H ——设计扬程(m)；设外h ——设计外水位∇10.5m ；设内h ——设计内水位∇5.0m ；损h ——管路损失为净扬程的（10-25）%；选20%。
净水厂送水泵站控制系统设计及应用毕业设计 精品
净水厂送水泵站控制系统设计及应用
Design and Applicationof
waterworkswater supplypump station controlsystem
本课题设计主要设计了一种变频调速恒压供水系统，它主要包括了三个部分既下位机PLC控制部分；上位机WINCC监控部分；和PLC仿真部分组成的。它的原理是以西门子S7-300系列作为下位机，由变频器、PLC及PID调节器组成控制系统来调节水泵的输出流量。电动机泵组由三台水泵并联而成，由变频器或工频电网供电，根据供水系统出口水压和流量来控制变频器电动机泵组之间的切换及速度，使系统运行在最合理的状态，保证按需供水，上位机采用WINCC为监控软件,实时监控系统工作状态。经调试和仿真运行表明，该系统能够对供水过程进行自动控制，能够有效地降低能耗，保证了供水系统维持在最佳运行状况，提高生产管理水平。该监控系统安装维护方便，运行稳定可靠,监控软件功能齐全，人机界面友好，使用方便。
关键词：变频调速；恒压供水；PLC；Wincc
Abstract
The project design is mainly designed a constant pressure water supply system.It mainly consists of three parts both lower machine PLC control section; PC WINCC monitoring section; and the PLC simulation part.itprinciple is based on Siemens S7-300 series as the next crew.By the inverter, PLC and PID regulator integral control system to adjust the pump output flow.Motor pump group of three pumps parallel and become, by inverter or industrial frequency power supply, according to the water supply system to control the pressure and flow export of frequency switching between motor pump group, so the system and speed in the most reasonable position, make sure on-demand water supply.In this paper, wincc as PC monitoring missioning and operation shows that the system can be automatic control of water supply process can effectively reduce the energy consumption and ensure the water supply system to maintaቤተ መጻሕፍቲ ባይዱn in the best operation condition, improve production management level. Monitoring systems easy installation and maintenance, operation is stable, reliable; Monitoring software function is well-found, friendly man-machine interface, easy to use.
供水泵站设计计算实例
供水泵站设计计算实例水泵站是以水泵为核心的机电设备和配套建筑物所构成的一个抽水系统。
文章以某小（2）型供水泵站为例，介绍了泵站设计参数的确定方法、水泵及动力机选型的要求，并依据泵型对进出水管道的直径、壁厚进行了选择计算，确定了水泵的安装高程，最终确定了泵房的结构尺寸与布置型式，可以为类似泵站工程设计提供参考和借鉴。
标签：泵站；布置；设计1 工程概况某供水工程设计引水流量为0.202m3/s，项目水源为某小（一）型水库。
根据《泵站设计规范》（GB50265-2010），确定该泵站为Ⅴ等小（2）型（泵站设计流量小于2m3/s），对应的建筑物等别为：主要建筑物为5级，次要建筑物为5级。
泵站的进出水建筑物一般包括引渠、前池、进水池和出水池。
该工程泵房建于水库岸边，直接从水源取水，无需设引渠、前池及进水池；且该工程为泵站出水管道拟直接接输水管道，也无需设出水池。
2 泵站设计参数的确定2.1 设计流量泵站设计引水流量为0.202m3/s，输水过程的漏失率按2%考虑，则泵站的设计流量为：初步拟定使用1台工作水泵，另外配置1台备用泵。
那么工作的单台水泵的设计流量为：2.2 设计扬程设计扬程是水泵型式选择的主要根据。
泵站设计扬程由地形高差和管路损失组成。
本工程为长距离输水，管线长度为7.1km，地形高差为18.5m。
管道水头损失计算公式如下：hi=iL式中：hi-沿程水头损失（m）；i-单位管长水头损失（水力坡降）；L-计算管段长度（m）；单位管长水头损失i计算公式如下：式中：n-管道糙率；R-水利半径A/x；λ-摩阻系数；C-谢才系数；dj-管道内径；v-经济流速；g-重力加速度；i-单位管长水头损失（水力坡降）；经计算hi=9.64，则设计扬程H=18.5+9.64=28.14m。
3 水泵及动力机选型水泵的选型应符合下列要求：（1）所选水泵应充分满足泵站的设计流量、设计扬程及不同时期的供水需求。
（2）所选水泵要求在泵站长期运行期间，机组安全、稳定，并且具有较高的效率。
给水泵站设计
送水泵站设计（）摘要泵站是为水提供势能和压能，解决无自流条件下的排灌、供水和水资源调配问题的唯一动力来源，是解决洪涝灾害、干旱缺水的重要工程措施和实现水利现代化的重要标志之一。
送水泵站也称为二级泵站，其作用是净水构筑物净化后的水输送给千家万户。
本设计主要是送水泵站，根据设计资料，通过流量和扬程，反复分析比较，参考水泵型谱图，最终选择300S58型水泵五台，四台工作，一台备用。
由钢管水力计算表，吸水管管径选择D=500mm，压水管管径选择D=400mm，输水干管D=600mm。
根据清水池最低水位标高和水泵H S的条件，确定泵房为矩形半地下式。
水泵机组采用单排横向排列形式布置泵房左端设一进出设备的大门，控制室、配电室、值班室设在泵房右侧地上一层。
水泵间距2.5m，水泵与配电设备间距2.5m，水泵距大门口7.0m；水泵距吸水管侧墙2.0m；泵房长21.0m，宽7m，高6.0m；清水池长11.0m，宽2.6m，高7.0m；将吸水井长度确定为12m，吸水井宽度最终调整为2.7m，吸水井高度为2.8m。
字数不够关键词送水泵站；参数；泵房；辅助设备；设计计算；IDesign of water pump station（）AbstractPump station is to provide potential energy water and energy, under no-flow conditions of irrigation and drainage, water supply and water resource allocation problem in single power source. Pump station is to address important measures of floods, droughts and water shortages and realizing water conservancy modernization of one of the important symbols. Also known as the second-stage pumping station of water pumping station, water purification structures whose role is to purify water after being administered to millions of households.This design is mainly a water pump station, according to the design data through the flow and lift, repeated analysis and comparison, refer to the pump-spectra before choosing the type 300S58 pumps five. Hydraulic calculation of pipe form, select D=500mm suction pipe diameter, pipe diameter selection D=400mm, water pipe D=7600mm. Under the pool minimum water level elevation and water pump HS conditions to determine whether the pump room is rectangular half-underground. Pumps with single row of transverse arrangement features pumping stations left one in and out of the door, control room, switch room, call room located in the right side of the pumping station on the ground floor. Water pump 2.5m interval, water pumps and power distribution unit spacing 2.5m, pumps from the gate of 7.0m side wall of water pump from the suction pipe 2.0m. Pumping station 21.0m, width 7m, high6.0m, and clear water ponds 11.0m, width 2.6m, high7m. The suction wells length of 12m. Wells eventually adjusted to the width 2.7m, wells is2.8m.IIKey words: The pumping station; Parameter; Pump room; Auxiliary equipment; Design computingIII目录1前言 (1)1.1 泵 (1)1.2泵站 (2)1.3送水泵站 (7)2设计内容 (9)2.1设计资料 (9)2.2工艺流程 (9)2.3设计内容 (9)3设计计算 (12)3.1水泵机组的选择 (12)3.2 泵站设计参数的确定 (13)3.3选择水泵 (13)3.4水泵机组的基础设计 (16)3.5水泵吸水管路和压水管路设计 (18)3.6布置机组 (19)3.7吸水井的设计 (22)3.8各工艺标高的设计 (22)3.9复核水泵和电机 (24)3.10消防校核 (24)3.11辅助设备的选择 (25)3.12泵房形式、建筑高度和平面尺寸的确定 (27)4．结论 (30)致谢 (31)参考文献 (32)IV1 前言1.1 泵1.1.1 泵的定义和作用从能量的观点来看，泵是一种能量转换机械，它将动力机的机械能量转给液体。
雨水泵站设计说明书
雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。
1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。
2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。
3、泵站地坪标高为906 米。
二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。
②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。
4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。
5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。
6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。
7、清水池最低水位在地面以下3.1 米。
清水池的最高水温为30.0℃、最低水温为0℃。
8、未预见用水量及管网漏水量取值范围10～15%。
9、泵站变配电设施按一级负荷设置。
10、h 城镇给水系统采用低压消防制。
设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。
1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。
⑵给水泵站高程布置及水力计算，校核水泵安装高度。
⑶清水池的容积计算。
⑷给水泵站平面布置。
⑸高效工况点、消防校核。
⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。
31.3.2、图纸要求：⑴ acad 制图，a3。
送水泵站设计计算书(送审通过稿)
送水泵站技术设计计算书1 绪论泵站分别为两种水质供水，其中中水近期的最大日设计水量Qd=2000m3/d，远期的最大日设计水量Qd=5000m3/d；清水近期的最大日设计水量Qd=3000m3/d，远期的最大日设计水量Qd=5000m3/d给水管网设计的部分成果：（1）泵站分两级工作。
中水泵为一日8小时均匀供水，则近期设计水量Qh=250 m3/h，远期Qh=625 m3/h；清水泵为一日24小时不均匀供水，则近期最大设计水量Qh=125m3/h，远期最大设计水量Qh=208.33 m3/h；泵站所在地土壤良好，地下水位为20～30m。
2 初选水泵和电机2.1泵站设计参数的确定本设计按远期计算。
（1）中水泵扬程计算给水管网平差一、平差基本数据1、平差类型：反算水源压力。
2、计算公式：柯尔－勃洛克公式I=λ*V^2/(2.0*g*D)1.0/λ^0.5=-2.0*lg[k/(3.7*D)+2.5/(Re*λ^0.5)]Re=V*D/ν计算温度：10 ，ν=0.0000013、局部损失系数：1.204、水源点水泵参数：水源点水泵杨程单位(m)，水源点水泵流量单位:(立方米/小时)水源节点编号流量1 扬程1 流量2 扬程2 流量3 扬程3二、节点参数节点编号流量(L/s) 地面标高(m) 节点水压(m) 自由水头(m)1 -173.600 895.200 941.327 52.1272 0.000 929.270 938.188 14.9183 173.600 931.980 937.980 12.000三、管道参数管道编号管径(mm) 管长(m) 流量(L/s) 流速(m/s) 千米损失(m) 管道损失(m) 2-1 400 744.0 173.600 1.581 4.219 3.139 3-2 400 49.3 173.600 1.581 4.219 0.208四、管网平差结果特征参数水源点 1: 节点流量(L/s):-173.600 节点压力(m):941.33最大管径(mm):400.00 最小管径(mm):400.00最大流速(m/s):1.581 最小流速(m/s):1.581水压最低点 3, 压力(m):937.98 自由水头最低 3, 自由水头(m):12.00 则水泵扬程为52.127米，考虑到泵站内水头损失（初估为1.5m）以及为保证水泵长期良好稳定工作而取的安全水头（一般采用1～2m），扬程计55米。
水泵站初步设计 毕业设计
水泵站初步设计毕业设计水泵站初步设计20031.设计任务与基本资料1.1 设计任务完成胜利排水泵站的初步设计1.2 建站目的为对某市用水环境进行综合治理，满足全市排污排涝等需求，拟在该市东区建一座排水泵站，将水排人外河，市内有一环卫河自西向东，市内外泄水流可汇人南北流向的外河一上龙河。
1.3 设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准，该站为三级建筑物。
1.4 基本资料(1)地形资料：环卫河自西向东，河底高程4m ，底宽4m ，外河为南北流向。
防洪堤顶高程14.5m ，堤坡底为1:2.5，建站地点高程9m 。
(2)地质资料：建站地点地势平坦，地面下向至5.04m 为素填土，夹少量碎砖、小石子、植物根，3190KN m γ=， 217c KN m =，内磨擦角φ=13°，[]280R KN m =；5.04米以下为亚粘土，3190KN m γ=，210c KN m =，内磨擦角φ=18°，[]2100R KN m = 。
泵站墙后回填土，r=190KN/m3，c=30 KN/m2，φ=15°，外磨擦角取（1/3-2/3）φ。
(3)水文资料： 环卫河末河底面高程：4.0m 环卫河河底河底宽度：4.0m 水位组合水位 外河 环卫河 最高水位 ▽11.0m ▽6.0m 设计水位▽10.5m▽5.0m最低水位▽8.5m ▽4.5m地下水水位▽4.0m(4)流量资料：km）排水率排水面积（2m3/s/KM2总面积自排面积分流面积胜利站抽排面积32m s km29 12.4 5.6 11 0.36(5)交通：外河可以行船，附近有公路通往市区，交通便利。
(6) 电力来源:站址附近有变电所一座，6KV输电线路经过此站。
(7)水温：排水时最高气温37°，最高水温25°。
1.5其它设计依据（1）设计任务与指导书扬州大学2003（2）《泵站设计规范》GB/T50265-97（3）《水泵站设计示例与习题》（4）《中小型泵站设计与改造技术》储训刘复新主编（5）《泵站过流设施与截流闭锁装置》严登丰著（6）《中小型泵站设计图集》2. 泵站机组设计2.1水泵选型2.1.1设计扬程计算设计扬程，利用公式(2-1)计算：损设内设外设h h h H +-= (2-1) 式中 设H ——设计扬程(m)；设外h ——设计外水位∇10.5m ；设内h ——设计内水位∇5.0m ；损h ——管路损失为净扬程的（10-25）%；选20%。
泵站设计
水泵设计计算书一.水泵选型计算：设计条件说明：特征水位（黄海高程）：最低枯水位4.51m，常水位5.82m，最高水位7.2m，河岸标高7.8m，水厂水池标高30m。
1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程：水泵站的设计扬程与用户的位置和高度，管路布置及给水系统的工作方式等有关。
Σhd＝2.5m则H=Hst+Σhs+Σhd+H安全Σhs＝1.0m（粗略假设）。
粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3.5mH安全为保证水泵长期良好稳定工作而取的安全水头（mH2O）一般取2～3m以内，故取H安全＝2.5m。
由此，Σhs+Σhd+H安全＝3.5+2.5＝7m洪水位时: H=30-7.2+7=29.8m枯水位时：H=30-4.51+7=32.49m常水位时：H=30-5.82+7=31.18m由下图可选水泵型号：300S32 Q=790m3/h H=32m。
电机为110kw，n＝1450r/min，型号为Y280S-4，水泵为两用一备。
300S32型双吸离心泵规格和性能：（查资料得）二.水泵机组基础尺寸确定：查水泵说明书的配套电机型号，由给水排水设计手册第十一册查得：300S32型泵是不带底座的，所以选定其基础为混凝土块式基础，其基础计算如下：300S32型双吸离心泵外形尺寸表：1.基础长度L＝水泵机组地脚螺孔长度方向间距+（400～500）＝1062.5+1200（电动机安装尺寸）+500＝2762.5mm 2.基础宽度：B＝水泵底角螺孔长度方向间距+（400～500）＝450+500＝1000mm3.基础高度：H＝（2.5～4.0）×(W泵+W电机)/（L×B×γ）＝3.5×（709+490）/（1.513×1.380×2400）＝0.84m。
设计取1.0m。
所以，混凝土块式基础尺寸为L×B×H＝2.8×1.0×1.0。
泵站设计计算
一、泵房形式的选择及泵站平面布置泵房主体工程由机器间、配电室、控制室和值班室等组成。
机器间采用矩形半地下形式，以便于布置吸压水管路与室外管网平接，减少弯头水力损失，并紧靠吸水井西侧布置，直接从吸水井取水压送至管网。
值班室、控制室及配电室在机器间北侧，与泵房合并布置，与机器间用玻璃隔断分隔。
最北侧设有配电室，双回路电源用电缆引入。
平面布置示意图见图1控制室配电室泵房机器间值班室图1二、泵站设计参数的确定1.设计流量该城市最高日用水量为m3/d由于分级供水可减小管网中水塔的调节容积，故本设计采用分级供水的形式。
二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵的分级供水线。
参照相似城市的最大日用水量变化曲线，确定本设计分两级供水，并确定分级供水的流量。
泵站一级工作时的设计工作流量：3Q I 41833.12 4.64% 1941.06m / h 539.18L/s泵站二级工作时的设计工作流量：3Q II 41833.12 2.76% 1154.59m /h 320.72L/s2. 设计扬程根据设计要求假设吸水井水面标高为318.83m。
则Hi H ST h s h d H c370.41 314.83 1 2 260.58m其中 H I ——设计扬程H ST ——静扬程（m）；h s ——吸水管路水头损失（m），粗估为1m；h d——压水管路水头损失（m），粗估为2m；H c ——安全水头2m三、选择水泵1.水泵原则的基本原则选泵要点：（1）大小兼顾，调配灵活再用水量和所需的水压变化较大的情况下，选用性能不同的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。
（2）型号齐全，互为备用希望能选择同型号的泵并联工作，这样无论是电机、电气设备的配套与设备管道配件的安装与制作均会带来很大的方便。
（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常见的一种离心泵（如SH型、SA型）。
他们的经济工作范围（即高效段），一般在0.85Q p~1.05Q p之间（Q p为泵铭牌上的pp p 额流量值）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第1章绪论设计要求设计题目：送水泵站（二级泵站）设计泵站设计水量：万m3/d。
设计任务城市送水泵站技术设计的工艺部分。
⑴根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。
⑵泵房型式的选择⑶机组基础设计；平面尺寸及高度⑷计算水泵吸水管和压水管力直径：选用各种配件和阀件的型号、规格种及安装尺寸（说明特点）。
⑸吸水井设计：尺寸和水位⑹布置机组和管道⑺泵房中各标高的确定：室内地面、基础顶面、水泵安装高度、泵房建筑高度等。
⑻复核水泵及电机：计算吸水管及泵站内压水管损关、求出总扬程、校核所选水泵，如不合适，则重选水泵及电机。
重新确定泵站的各级供水量。
⑼进行消防和转输校核.⑽计算和选择附属设备①设备的选择和布置②计量设备③起重设备④排水泵及水锤消除器等⑾确定泵站平面尺寸、初步规划泵站总平面泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。
图纸要求泵站平面及剖面图（机器间），应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和村料表（比例尺1：100）。
二级泵站设计资料泵站设计水量为万 m3/d管网设计的部分成果：①根据用水曲线确定的二级泵站工作制度，分（2）级工作。
第一级，从（22）时到（5）时，每小时占全天用水量的（）%；第二级，从（5）时到（22）时，每小时占全天用水量的（）%。
②城市的设计最不利点的地面标高（ 130）米，建筑层数（ 7 ）层，自由水压（35）米。
③管网平差得出的泵站至最不利点的输水管和管网的总水头损失为（21）米；④消防流量为（200 ）m3/h，消防扬程为（ 15）米。
⑤清水池所在地面标高为（ 120 ）米；清水地最低水位在地面以下（ 5 ）米。
城市冰冻线为（）米，最高温度为（ 30 ）℃，最低温度为（ -25 ）℃泵站所在地土壤良好，地下水位为（ 25 ）米。
泵站为双电源。
第2章计算说明书水泵和电机的初步选择二级泵站的组成及特点二级泵站的组成(1)水泵机组包括水泵和电动机，是泵站中最重要的组成部分；(2)吸压管路指水泵的吸水(进水)管路和压水(出水)管路，水泵通过吸水管从吸水井(池)中吸水，经水泵加压后通过压水管路送至用户；(3)引水设备指真空引水设备(如真空泵、引水罐等)和灌水设备。
当水泵工作为吸入式启动时，需引水设备；(4)起重设备指泵站内设备及管道安装，检修用的吊车、电动葫芦等设备；(5)排水设备指排水泵、排水沟、集水坑等，用以排除泵站地面污水；(6)计量设备指流量计、压力计、真空泵、温度计等；(7)采暖及通风设备指采暖用的散热器、电热器、火炉及通风机等设备；(8)电气设备指变、配电设备；(9)防水锤设备指水锤消除器等；(10)其他设备包括照明、通信、安全与防水设施等。
在泵站中除设有机器间(安装水泵机组的房间)外，还设有高低压配电室、控制室、值班室、修理间等辅助房间。
二级泵站的特点：二级泵站通常设在净水厂内，经水厂净化后的水进入清水池储存，清水池中水经管道自流入吸水井，水泵从吸水井吸水，经加压后送入城市输配水管网。
其工艺流程如：清水池—吸水井—送水泵站—输配水管网—用户。
基本特点：泵站埋深较浅，通常建成地面式或半地面式，为了适应用户水量、水质的变化，需要设置多台水泵机组，因而，泵房面积较大，泵房一般为矩形形状，砖混结构。
泵站设计参数的确定 设计流量的确定泵站一级工作时的设计流量：33162500/ 2.5%1562.5/434.028/Q m h m h L s =⨯==泵站二级工作时的设计流量：33162500/ 4.85%3031.25/842.014/Q m h m h L s =⨯==设计扬程的确定01301205)35212 1.574.5c H Z H H h H m =++++=-+++++=∑∑安（ 其中:H — 泵站所需扬程（m ） c Z —地形高差(m)0H —自由水压(m)；∑H —总水头损失(m)；h ∑——泵站内损失（初步估计为2m ）H c —安全水头选择水泵水泵选择的基本原则（1）所选水泵机组应满足用户最高日各个时刻（含最大的）流量和扬程的要求， 保证供水的安全可靠性。
（2）依据所选水泵建造的泵站的造价低。
（3）水泵机组长期在高效率下工作，运行及管理费用低。
（4）水泵性能好，使用寿命长，便于安装和检修。
（5）在水泵供水能力上应考虑近、远期结合，留有发展余地。
初选水泵图2-1 sh型离心泵性能曲线型谱图根据842.014/Q L s=时 ,输水Q L s=和H=，在泵的综合性能图上作出该点。
当30/管和配水管网中水头损失很小，假定此时总水头损失之和为2米，所需泵的扬程为H=15+35+2+2=54m，在图上作出这点。
两点连接成参考管道特性曲线，选取与参考管道特性曲线相交的水泵并联,其泵型分别为12sh-6B型、14sh-9型、14sh-9A型，性能参数如表2-1所示。
其中12sh-6B型、14sh-9A型的杨程显然不满足设计要求，所以三个方案中只有方案二比较合适，即选用14sh-9型单级双吸离心泵。
表2-1 sh型单级双吸离心泵的性能表型号流量Q(m3/h)扬程H(m)转速n(r/min)泵轴功率N(kW)效率(％)允许吸上真空高度Hs(m)泵重(kg) 3/m h/L s12Sh-6B 540~900150~25072~571470151~20070~73~857 14Sh-9 972~1140270~40080~561470275~32377~801200 14Sh-9A 900~1332250~37070~561470220~25778~841200求出管路特性曲线方程中的参数，因为：mHST503515=+=5222/44.32824.0/221/msQhHS=+=+=∑∑）（）（所以：2244.3250QSQHHST+=+=根据上表泵的性能参数以及泵的特性曲线，可确定设计方案为：四台14Sh-9泵并联，其中有一台为备用泵。
图2—2 14sh—9单击双吸离心泵性能特性曲线一级供水（两台泵并联工作），工况点如kWPmHSLQ94.219,99.69,69,/500===％＝总η二级供水时(三台水泵并联工作)，工况点（见M点）kWPmHSLQ355,80,79,/850===％＝ηH(850)Q(500)图2-3 三台14sh-9型号泵并联工作曲线水泵机组的基础设计表2-2 14sh-9型单级双吸离心泵安装(mm)（不带底座）图2-4 14sh-9型单级双吸离心泵(不带底座)安装尺寸图14sh-9型水泵不带底座，所以选定其基础为混凝土块式基础，则 基础长度468(400~500)(400~500)4401053860(400~500)23524502803mm L L L L =+=+++=+++=+=地脚螺栓间距基础宽度400~500)400~500)7904501240B b mm ==+=+=地脚螺栓间距（宽度方向）+（（基础高度H=地脚螺栓长度+（~）=24d+（~）m =24×34+200=1016mm 按基础重量校核基础高度(2.5~4.0)() 3.5(12002100)' 1.38m 2400 2.803 1.240P J H W W H LB ρ+⨯+===⨯⨯经比较取基础高度为最终确定水泵占地L ×B ×H=××= 3。
其中：Wp —水泵重量（kg ）；J W —电机重量（kg ）；L —基础长度（m ）； B —基础宽度（m ）； H ρ—基础密度（kg/m 3）(混凝土密度ρ＝2400 kg/m 3)。
水泵吸水管路和压水管路设计当泵站为一级供水时，两台14sh-9型单级双吸离心泵并联工作，其流量Q=s ，单台泵出水量Q= L/s 。
当泵站为二级供水时，三台14sh-9型单级双吸离心泵并联工作，其流量Q=s ，单台水泵出水量Q=s ；水泵吸、压水管所通过的流量应按Q=s(最大)设计，管材采用钢管。
吸水管路吸水管路布置要求吸水管路通常处在高压状态下工作，所以对吸水管路的基本要求是不漏气、不积气、不吸气，否则会使水泵的工作产生故障。
为此常采取一下措施： (1) 为保证吸水管路不漏气，要求管材必须严格。
(2) 为使水泵及时排走吸水管路中的气体，吸水管应有沿水流方向连续上升的坡度。
(3) 吸水管的安装与敷设应避免在管道内形成气囊。
(4) 吸水管安装在吸水井内，吸水井有效容积应不小于最大一台泵5min 的抽水量。
(5) 吸入式工作的水泵，每台水泵应设单独的吸水管。
(6) 当吸水池水位高于水泵轴线时，吸水管上应设闸阀，以利于水泵检修。
(7) 当水中有大量杂质时，喇叭口下面应设置滤网。
(8) 吸水管设计流速一般为：DN ＜250mm 时，v=～s ；DN ≥250～1000mm 时，v=～s ；DN﹥1000mm时，v=～s.吸水管管径当Q=s时，由钢管水力计算表查得管径d=500mm，流速V=s，单位管段的水头损失i=m。
压水管路压水管路布置要求对压水管路的基本要求是耐高压、不漏水、供水安全、安装及检修方便。
(1) 压水管路常采用钢管，采用焊接接口，与设备连接处或需要经常检修处采用法兰接口。
(2) 为了避免管路上的应力传至水泵，以及安装和拆卸方便，可在压水管路适当位置上设补偿接头或可挠性接头。
(3) 离心泵必须要关闸启动。
(4) 当不允许水倒流时，需设止回阀。
(5) 压水管设计流速为：DN＜250mm时，v=～s；DN≥250mm时，v=～s；压水管管径当Q=s时，由钢管水力计算表查得管径D=400mm，流速V=s，阻力系数i=m管路附件选配每台水泵都单独设有吸水管，并设有闸阀，型号为Z41T-10，DN＝500mm，L＝540mm，W＝681Kg。
压水管设有止回阀，型号为H44T(X)-10，DN＝400mm，L＝900mm，W＝508kg。
水泵控制阀，型号D371X(H、F)，DN＝400mm，L＝102mm，W＝128kg。
具体管路附件选配如下：表2-3 14Sh-9型水泵进出口尺寸表2-4 管路附件选配表水泵机组布置的基本要求是：供水安全可靠、管道布置简短、安装与维护方便、机组排列整齐、起重设备简单并留有扩建余地。
常见的布置形式有：1、纵向排列适用于IS型单级单吸悬臂式离心泵。
采用这种排列形式可以使吸水管保持顺直，机组布置较为紧凑整齐，检修方便，泵房长度较小但宽度较大(IS型水泵轻，可以用移动式吊装设备)。
2、横向排列(泵轴线呈一直线布置)横向排列这种布置形式适用于侧向进水、侧向出水的Sh型双吸式水泵，进出水管顺直，水力条件好，这种布置形式虽然泵房长度大些但跨度小，吊装设备采用单轨吊车即可。
