PCI总线信号定义
PCI总线
2
1.1 PCI总线的特点
• 1.高性能 • 2.猝发传输模式 • 3.不受微处理器限制 • 4.采用总线主控和同步操作 • 5. 减少存取延迟 • 6.适用于各种机型 • 7.兼容性强 • 8.低成本、高效益 • PCI的芯片采用超大规模集成电路,节省布线空间,为微机的小型化和多功能化提
• 对于5V PCI标准连接器而言,如果PCI适配卡仅支持32位操作,则只用到管脚B1/Al 到B62/A62,管脚B63/A63到B94/A94只用于64位PCI适配卡。
• PCI局部总线的信号线共有100根,在一个PCI应用系统中,有主设备和从设备。从 设备至少需要47根信号线,主设备则需要49根信号线。利用这些信号线可以处理数 据、地址,实现接口控制、仲裁及系统功能。下面按功能分组说明5V PCI标准连接 器的引脚意义。
• 桥也叫桥连器,是一个总线转换部件,其功能是连接两条计算机总线,使总线间相互通讯。它可以 把一条总线的地址空间映射到另一条总线的地址空间,可以使系统中每一台总线主设备(Master) 能看到同样的一份地址表。
• 在PCI规范中,提出了三种桥的设计: • (1)主桥,就是CPU至PCI的桥。 • (2)标准总线桥,即PCI至标准总线如ISA、EISA、微通道之间的桥。例如INTEL设计的SATUNG
微型计算机原理与接口技术
PCI总线
• 随着微型计算机技术的广泛应用和不断发展,无论是办公自动化还是工业应用,对 微型计算机性能的要求都越来越高。在CPU从80286发展到386、486及目前的 Pentium水平的情况下,其数据宽度及工作频率也在不断提高。
PCI-Express总线简介
pcie总线简述pcie总线是第三代i/o互连总线,pcie应用用在桌面电脑、通信平台、服务器、工作站、移动通信、嵌入式器件中。
是低价而大量的传输的解决方案。
pcie兼容pci总线,由于pcie的低潜伏期通信使得它拥有很高的带宽和总数较少的管脚数量。
pcie的主要特征:●可以传送多种数据信息格式。
●串行发送接收双通道,高带宽,速度快。
可灵活扩展。
●支持热插拔和热交换。
●低电源消耗,并有电源管理功能。
●支持QoS链路配置和公正策略。
●具有包和层协议架构。
●每个物理链接含有多种虚拟通道。
●兼容pci。
●多种保证数据完整性的机制。
●错误处理机制和调试简便性。
pcie的基本结构包括根组件(Root Complex)、交换器(Switch)和各种终端设备。
pcie总线一个拓扑结构例子如下:Root Complex(根组件):root Complex为下层io设备连接到cpu提供路径。
endpoint(终端设备):就是接收请求(request)或者发送应答(completer)的总线终端设备。
Swith(路由器):为上游器件和下游器件通信选择路径,如下图。
一个基本的数据链路(Link)如下图:一个基本的pcie数据链路至少两对差分驱动信号如图:一对是接收,一对是发送。
如图是一条lane,每个数据链路(link)至少包含一个lane,为了线性增加link的带宽,link支持*N条lanes(N=1、2、4、8、12、16、32)。
例如单条lane支持的单向带宽是 2.5gb/s,那么一个数据链路单方向支持的最高带宽就80gb/s。
pcie总线规范包括以下各子层协议:pcie总线包括Transaction Layer(处理层)、Data Link Layer (数据链路层)、Physical Layer(物理层)。
pcie总线使用包来完成器件之间的通信。
这些数据包信息在Transaction Layer 和Data Link Layer中形成,即除了数据信息外,在不同的层中加入不同的开销,以方便管理,如下图。
电脑PCI信号定义
1. AD[31:0] (PCI ADDRESS / DATA BUS)地址与数据总线讯号,在FRAME#启动后地址才有效,在PCLK第一个CLOCK 动作初始化时,FRAME#动作后,输出为地址与数据,写入周期,输入为数据,读取周期TRDY# 与IRDY#会动作,高阻抗时,为数据转换周期或RESET#动作2. C/BE[3:0]# (PCI COMMAND /BYTE ENABLES)FRAME#启动后,CLOCK第一个CLOCK,周期为PCI 命令,再下一个周期为允许命令,命令在FRAME#后有效,数据在TRDY#与IRDY#后有效3. DEVSEL# (PCI DEVSEL SELECT)确定外部外围连结之响应讯号,高阻抗时,为停止周期或RESET#动作时4. FRAME# (PCI CYCLE FRAME)PCI 总线起始讯号5. GNT[4:0]# (PCI BUS GRANT)PCI 总线控制认可讯号6. IRDY# (INITIATOR READY)数据读取写入讯号7. LOCK# (PCI BUS LOCK)总线锁住讯号8. PAR (PCI BUS PARITY)地址与位传送之同位检错讯号9. PCLK (PCI CLOCK)PCI 时脉讯号10.PGNT# (PCI GRANT TO PERIPHERAL BUS CONTROLLER)PCI 总线对外部外围装置之需求同意认可讯号11. PERQ# (PCI REQUEST FROM PERIPHERAL BUS CONTROLLER)外围处理器对PCI总线要求讯号12. REQ[4:0]# (PCI BUS REQUEST)PCI 总线需求讯号13. RESET# (RESET)系统重置讯号14. SERR# (SYSTEM ERROR)系统错误侦测讯号可产生NMI 不可屏蔽中断15. STOP# (PCI BUS STOP)PCI 总线放弃或重试数据传送之讯号16. TRDY# (TARGET READY)PCI 总线数据读取传送讯号17.WSC# (WRITE SNOOP COMPLETE)I /O APIC 芯片有上时之中断讯息传送讯号。
PCIE_3.0简介及信号和协议测试方法
PCIE标准是由PCI-SIG组织制定,自从推出以来,1代和2代标准已经在PC和
Server上逐渐普及,用于支持高速显卡以及其它接口卡对于高速数据传输的要求。
出于支持更高总线数据吞吐率的目的,PCI-SIG组织在2010年制定了PCIE 3.0,即
PCIE 3代的规范。目前,PCIE 3.0已经开始出现在一些高端的Server上,而在普通
战。
三、PCIE 3.0的测试
首先要说明的一点是,由于PCIE 3代目前只颁布了Base的规范(即芯片规
范),但CEM规范(即主板和插卡的规范)和测试规范还没有正式发布,所以下
面介绍的方法是基于目前的通用做法,以后随着规范的正式发布,具体测试方法可
能还有变化。
有1代、2代设备的兼容。别看这是个简单的目的,但实现起来可不容易。
我们知道,PCIE 2代在每对差分线上的数据传输速率是5Gbps,相对于1代提
高了1倍;而3代要相对于2代把速率也提高一倍,理所当然的是把数据传输速
率提高到10Gbps。但是就是这个10Gbps把PCI-SIG给难住了,因为PC和Server
PCIE 3.0简介及信号和协议测试方法
安捷伦科技(中国)有限公司:李凯
一、前言
PCI Express(简称PCIE)总线是PCI总线的串行版本,其采用多对高速串行的
差分信号进行高速传输,每对差分线上的信号速率可以是1代的2.5Gbps、2代的
5Gbps以及现在正逐渐开始应用的3代8Gbps。
作都由示波器软件计算,会大大影响测试速度。Agilent公司的90000A/90000X示
波器内部都有硬件的通道相减及S参数运算功能,可以大大提高测试的速度和效率。
PCI总线
1.2 PCI总线概念
PCI是Peripheral Component Interconnect(外设部件互连标准) 的缩写,是一种高速的局部总线,它是目前个人计算机中使用最为广 泛的接口,几乎所有的主板产品上都带有这种插槽。PCI插槽也是主 板带有最多数量的插槽类型,在目前的台式机主板上,ATX结构的主 板一般带有5~6个PCI插槽,而小一点的MATX主板也都带有2~3个PCI 插槽,可见其应用的广泛性。它与ISA、EISA总线完全兼容,尽管每 台微型计算机系统的插槽数目有限,但PCI局部总线规格提供了“共 用插槽”,可以容纳一个PCI及一个ISA。
2021年1月30日星期六
1.3 PCI总线的特点
PCI总线开放性好,不受CPU类型限制,具有广泛的兼容性 和可扩展性,是一种低成本、高效益很有前途的局部总线。它 在高档微型计算机中广泛使用,究其原因,就在于它所具有的 强大优势。
2021年1月30日星期六
2021年1月30日星期六
图1-1 PCI总线结构
1.4 PCI总线信号2021年1月30日星来自六图1-2 PCI总线信号
PCI总线
1.1 PCI的提出
PCI总线称为外部设备互连总线,实现了微处理器与外围设备 之间的高速通道,总线频率33 MHz,与CPU的时钟频率无关;总线 宽度32位,并可以扩展到64位,所以其带宽达到了132~264 MB/s。 PCI总线是Intel公司于1991年下半年首先提出的,并与IBM、 Compaq、AST、HP、DEC等100多家公司联合成立了PCI Special Interest Group(PCI SIG),于1992年6月推出了PCI总线标准1.0 版,1993年4月底发布了2.0版,1995年6月初发布了2.1版,1998年 12月又更新为2.2版。

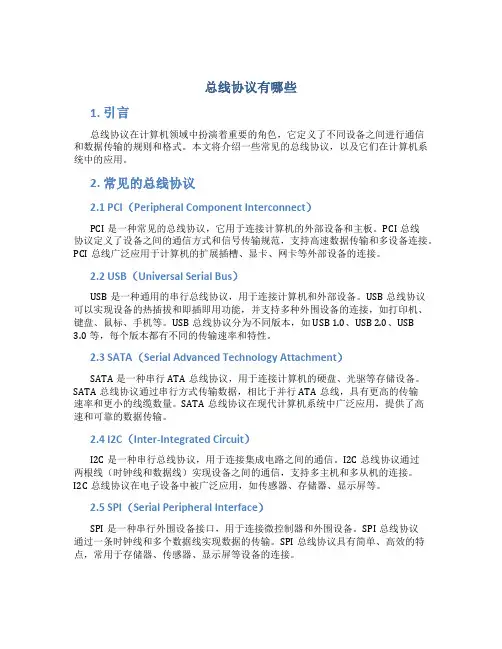

总线协议有哪些
总线协议有哪些1. 引言总线协议在计算机领域中扮演着重要的角色,它定义了不同设备之间进行通信和数据传输的规则和格式。
本文将介绍一些常见的总线协议,以及它们在计算机系统中的应用。
2. 常见的总线协议2.1 PCI(Peripheral Component Interconnect)PCI是一种常见的总线协议,它用于连接计算机的外部设备和主板。
PCI总线协议定义了设备之间的通信方式和信号传输规范,支持高速数据传输和多设备连接。
PCI总线广泛应用于计算机的扩展插槽、显卡、网卡等外部设备的连接。
2.2 USB(Universal Serial Bus)USB是一种通用的串行总线协议,用于连接计算机和外部设备。
USB总线协议可以实现设备的热插拔和即插即用功能,并支持多种外围设备的连接,如打印机、键盘、鼠标、手机等。
USB总线协议分为不同版本,如USB 1.0、USB 2.0、USB3.0等,每个版本都有不同的传输速率和特性。
2.3 SATA(Serial Advanced Technology Attachment)SATA是一种串行ATA总线协议,用于连接计算机的硬盘、光驱等存储设备。
SATA总线协议通过串行方式传输数据,相比于并行ATA总线,具有更高的传输速率和更小的线缆数量。
SATA总线协议在现代计算机系统中广泛应用,提供了高速和可靠的数据传输。
2.4 I2C(Inter-Integrated Circuit)I2C是一种串行总线协议,用于连接集成电路之间的通信。
I2C总线协议通过两根线(时钟线和数据线)实现设备之间的通信,支持多主机和多从机的连接。
I2C总线协议在电子设备中被广泛应用,如传感器、存储器、显示屏等。
2.5 SPI(Serial Peripheral Interface)SPI是一种串行外围设备接口,用于连接微控制器和外围设备。
SPI总线协议通过一条时钟线和多个数据线实现数据的传输。
SPI总线协议具有简单、高效的特点,常用于存储器、传感器、显示屏等设备的连接。
PCI总线接口详细定义(自己整理)

+3.3 VDC
A54
AD6
Address/Data 6
A55
AD4
Address/Data 4
A56
GND21
Ground
A57
AD2
Address/Data 2
A58
AD0
Address/Data 0
A59
+5V
+3.3V
Signal Rail
+V I/O (+5 V or +3.3 V)
Pin
+5V
+3.3V
Universal
Description
A1
TRST
Test Logic Reset
A2
+12V
+12 VDC
A3
TMS
Test Mde Select
A4
TDI
Test Data Input
A5
+5V
+5 VDC
A6
INTA
Interrupt A
A7
INTC
Interrupt C
A27
+3.3V03
+3.3 VDC
A28
AD22
Address/Data 22
A29
AD20
Address/Data 20
A30
GND12
Ground
A31
AD18
Address/Data 18A32Fra bibliotekAD16
Address/Data 16
A33
+3.3V05
+3.3 VDC
