动断(常闭)辅助触点
属于同一器件的线圈和触点用相同的文字表示 常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。
接触器技术指标：额定工作电压、电流、触点数目、寿命、操作频率等。
如CJ10系列主触点额定电流5、10、20、40、75、 120A等数种； 额定工作电压通常是220V或380V。
任务二 自动往返控制电路的接线与调试
任务目标
1.熟悉复式控制按钮的作用和工作原理，掌握行程开关的工作原理。 2.熟悉三相异步电动机改变转向的方法。 3.能够识别三相异步电动机自动往返控制的电气原理图，并根据电气控 制原理图进行实物电路的连接。 4.掌握三相异步电动机自动往返控制的基本操作方法和故障处理。
衔铁释放
可实现短路、过载、失压保护。
（3）低压断路器的主要技术参数及型号
图1.9 DZ20系列低压断路器的型号含义
5. 熔断器
熔断器是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化， 从而使电路断开的原理制成的一种电流保护器。熔断器广泛应用于低压配电 系统和控制系统及用电设备中，作为短路和过电流保护，使用时将它串联在 被保护电路中。
控 制 电 路
KM
动作过程
主 电 路
M 3~
按下按钮（SB）
线圈（KM）通电 电机运行；
主触头（KM）闭合 按钮松开（SB）
线圈（KM）断电 电机停转。
主触头（KM）打开
2.电动机的点动控制电路
3.具有自锁功能的单向运转控制（连续控制）
保险丝 Q FU 主 电 路 KM 接触器 主触点 FR 热继电器 发热元件
图1.2 铁壳开关结构图
图1.3 刀开关型号的含义
2．刀开关的主要技术参数及型号
电气控制与PLC应用 完整版课件全套ppt教程(最新)
交直流接触器区别：
➢交流接触器：线圈通以交流电，主触点接通、切断交流主电路。 ● 交变磁通穿过铁心，产全涡流和磁滞损耗，使铁心发热。 ● 铁心用硅钢片冲压而成以减少铁损。 ● 线圈做成短而粗的圆筒状绕在骨架上以便于散热。 ● 铁心端面上安装铜制的短路环，以防止交变磁通使衔铁产生强烈 振动和噪声。 ● 灭弧装置通常采用灭弧罩和灭弧栅。

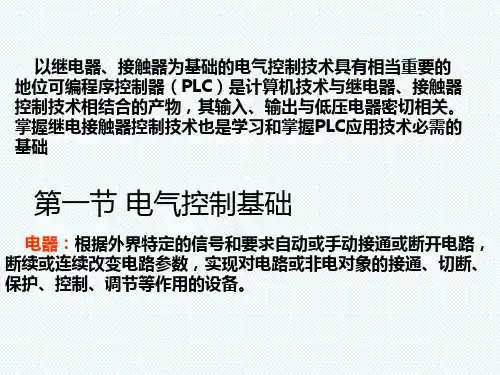

以继电器、接触器为基础的电气控制技术具有相当重要的 地位可编程序控制器（PLC）是计算机技术与继电器、接触器 控制技术相结合的产物，其输入、输出与低压电器密切相关。 掌握继电接触器控制技术也是学习和掌握PLC应用技术必需的 基础
第一节 电气控制基础
电器：根据外界特定的信号和要求自动或手动接通或断开电路， 断续或连续改变电路参数，实现对电路或非电对象的接通、切断、 保护、控制、调节等作用的设备。
选择接触器主要考虑的因素：
➢接触器的使用类别应与负载性质相一致 ● 控制交流负载应选用交流接触器 ● 控制直流负载则选用直流接触器
➢主触点的额定工作电压应大于或等于负载电路的电压
➢主触点的额定工作电流应大于或等于负载电路的电流
➢接触器主触点的额完工作电流是在规定条件下（额定工作电压、使用 类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时， 这个电流值也将随之改变
电流继电器： 根据输入（线圈）电流大小而动作的继电器
➢过电流继电器：当电路发生短路及过流时立即将电路切断 ● 线圈电流小于整定电流时，继电器不动作 ● 线圈电流超过整定电流时，继电器才动作 ● 动作电流整定范围：交流为(110％～350％)IN，直流为(70％～300
％)IN ➢欠电流继电器：当电路电流过低时立即将电路切断
〇
TH(湿热带产品)
电气控制与plc应用技术课件
PLC技术将进一 步优化智能制造 系统的控制性能， 提高生产效率和 产品质量。
随着工业互联网 的发展，PLC将 实现与各类设备 和系统的无缝集 成，推动智能制 造的数字化转型。
PLC将应用于更 广泛的智能制造 领域，如智能仓 储、智能物流等， 提升整体生产效 率。
PLC的安全性和 可靠性将得到进 一步提升，为智 能制造提供更加 稳定、可靠的技 术支持。
单击添加标题
应用领域：PLC广泛应用于各种工 业领域，如制造业、电力、交通、 化工等。通过使用PLC，可以实现 自动化控制、优化生产过程、提高
生产效率和产品质量等目标。
PLC的基本组成和工作原理
PLC的基本组成：输入输出接口、中央处理器、存储器、电源等
工作原理：通过扫描输入接口，将外部信号传输到中央处理器，进行逻辑运算和数据处 理，然后通过输出接口控制外部设备
设计步骤：需求分析、系统规划、硬件配置与选型、软件编程与测试、系统集成与调试、文档编写与培训
输入输出接口设计
PLC控制系统的输入输出接口是实现控制功能的关键部分，需要根据控制需 求进行合理设计。
输入接口包括各种传感器和开关，用于采集现场信号，并将其转换为PLC能 够处理的数字信号。
输出接口包括继电器、接触器等执行机构，用于将PLC输出的数字信号转换 为控制信号，实现对被控对象的控制。
控制程序的流程设计：采用流程图、梯形图等工具进行流程设计，确保 程序按照预定的逻辑顺序执行。 控制程序的模块化设计：将程序划分为若干个模块，每个模块完成特定 的功能，便于程序的调试和维护。 控制程序的优化技巧：通过优化程序结构、减少冗余代码、提高程序执 行效率等方式，提高控制程序的性能。
PLC应用实例解析
扫描方式：循环扫描方式，按照固定的扫描周期进行循环扫描
电气控制与PLC应用技术-完整课件
交通工具
飞机、汽车、船舶等交通 工具的电气控制系统。
电气控制系统的基本组成
输入设备
控制元件
执行机构
控制系统
传感器、开关、按钮等， 用于采集被控对象的参
数和状态信息。
继电器、接触器等，用 于实现电路的通断控制。
电动机、电磁阀等，用 于实现被控对象的动作。
由控制器（如PLC）、 编程软件等组成，用于 实现控制逻辑和算法。
根据被控对象的控制要求，选择满足控制 点数、控制精度、控制顺序等要求的PLC。
选择具有良好扩展性的PLC，以便未来增加 或减少I/O模块。
考虑性能和可靠性
考虑成本因素
选择性能稳定、可靠性高的PLC，以确保长 期稳定运行。
在满足控制要求的前提下，选择性价比高 的PLC。
PLC的硬件配置
主控单元
包括中央处理器、存储器、电 源等核心部件。
运动控制
总结词
PLC能够实现高精度的运动控制，如伺服电机、步进电机等。
详细描述
在自动化生产线中，需要实现高精度的运动控制，如切割、装配等。通过与伺服电机、步进电机等运动控制设备 的配合，PLC能够实现精确的位置控制和速度控制，提高生产效率和产品质量。
过程控制
总结词
PLC能够对工业生产过程中的各种参数进 行监控和调节，实现自动化过程控制。
案例分析
以某高层建筑中的电梯为例，介绍PLC如何实现对电梯的自动化控 制和安全保护。
THANKS FOR WATCHING
感谢您的观看
电气控制与PLC应用技术-完整课 件
目录
• 电气控制技术概述 • PLC基础知识 • PLC在电气控制中的应用 • PLC的选型与配置 • PLC的通信与网络技术 • PLC应用案例分析
电气控制与PLC应用技术完整通用课件

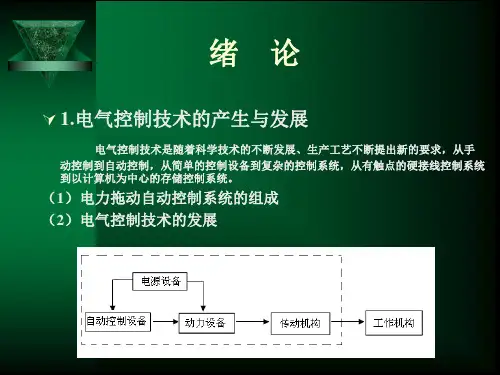

1.2三相异步电动机直接启动控制电路
1.2.1三相异步电动机的启动问题
三相异步电动机的启动过程是指三相异步电动机从接入电网开始转动 时起，到达额定转速为止这一段过程。
三相异步电动机在启动时启动转矩并不大，但定子绕组中的电流增大 为额定电流的4～7倍。这么大的启动电流将带来下述不良后果。
（1）启动电流过大造成电压损失过大，使电动机启动转矩下降。同时 可造成影响连接在电网上的其他设备的正常运行。
1.使用倒顺开关控制的正反转控制电路
电路的工作原理是： 操作倒顺开关QS，把手柄板至“顺”的位置时，QS的触点往上接通，
电动机与电源的连接相序为L1—D1、L2—D2、L3—D3电动机正转运行； 当把手柄板至“倒”的位置时，QS的触点往下接通，电动机与电源的连 接相序为L1—D2、L2—D1、L3—D3电动机反转运行；当把手柄板至 “停”的位置时，QS的触点断开，电动机断电停止。
自动控制的电路中使用了时间继电器（KT）对电动机启动延时 进行控制。时间继电器也称延时继电器，当对其输入信号后，需要 经过一段时间(延时)，输出部分才会动作。时间继电器主要用作时 间上的控制。
1—延时闭合瞬时断开动合触点；2—延时断开瞬时闭合动断触点；3—瞬时闭合延时断开动 合触点；4—瞬时断开延时闭合动断触点；5—断电延时线圈；6—通电延时线圈
近年来随着电力电子技术、检测传感技术、机械制造 技术的发展，PLC在通信能力以及控制领域等方面都不断 有新的突破，正朝着电气控制、仪表控制、计算机控制一 体化和网络化的方向发展。
3.本课程的性质、内容和任务要求
主要内容：
（1）工业控制系统中的继电器—接触器控制系统； （2）PLC控制系统； （3）变频器的基本应用。
（3）中间继电器（KA）
电气控制与PLCpart1.ppt
接触器：用于主电路、电流大，有灭弧装 置，一 般只能在电压作用下动 作。
2021/9/15
23
电磁式继电器
• 过电流继电器 • 欠电流继电器 • 电压继电器 • 中间继电器
• 2。2。1
2021/9/15
24
型号、参数
• P41
2021/9/15
25
表2。2。021/9/15
30
• 2。3。3
图形符号
2021/9/15
31
热继电器
• 具有过载保护特性的过电流继电器。 • 长期过载、频繁启动、欠电压、断相运行
均会引起过电流。
• 用于：电动机或其他设备的过载保护和断 相保护。
2021/9/15
32
• 2。4。1
结构原理图
2021/9/15
33
断相保护
交流： 直流：
2021/9/15
21
第三节 继电器
继电器分类： 用途分：控制继电器、保护继电器、中间
继电器。 原理分：电磁式、感应式、热继电器等 参数分：电流、电压、速度、压力继电器 动作时间分：瞬时继电器、延时继电器 输出形式分：有触点、无触点继电器
2021/9/15
22
区别
继电器：用于控制电路、电流小，没有灭 弧装置，可在电量或非电量的作 用下动作。
2021/9/15
13
• 交流接触器 • 光盘
2021/9/15
14
• 直流接触器
• 图1。7。2
2021/9/15
15
接触器主要技术参数
• 额定电压：指主触点的额定工作电压。
直流有：24V、48V、110V、220V、440V
交流有：36V、127V、220V、380V
电气控制及plc与应用技术课件
(3)窄缝灭弧
(4)栅片灭弧法
1· 1· 5低压电器的主要技术参数 额定工作电压、额定工作电流、通断能力和寿命 额定工作电压和额定工作电流 (1)额定工作电压是指在规定条件下，能保证电器正常工作的电压值。一 般指触点额定电压值。电磁式电器还规定了电磁线圈的额定工作电压。 (2)额定工作电流是根据电器的具体使用条件确定的电流值，它和额定电 压、电网频率、额定工作值、使用类别¨触点寿命及防护参数等因素有关， 同一个开关电器使用条件不同，工作电流值也不同。
电器控制与PLC
电器控制
第一章 常用低压电器

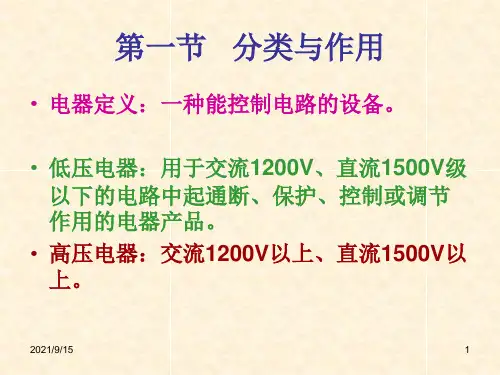

一、定义： 低压电器通常指工作在交流12ooV以下，直流15ooV以下电 路中的电器。常用的低压电器主要有:接触器、继电器、刀开关、 断路器(空气自动开关)、转换开关、行程开关、按钮、熔断器等 二、分类 ： 1)按用途或控制对象分 (1)低压配电电器。主要用于低压配电系统中。要求系统发生 故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性 与热稳定性，使电器不会被损坏。如刀开关、转换 开关、熔断器、断路器等。 (2)低压控制电器。主要用于电气传动系统中。要求寿命长、体 积小、重量轻且动作迅速、准确、可靠。如接触器、继电器、启 动器、主令电器、电磁铁等。
2、中间继电器 （1）文字符号：KA （2）图形符号： （3）工作原理 吸引线圈 常开触头 常闭触头
中间继电器的原理是将一个输入信号变成多个输出信号或 将信号放大（即增大触头容量）的继电器。其实质是电压继电 器，但它的触头数量较多（可达8对），触头容量较大（5～ 10A）、动作灵敏。
（4）型号 中间继电器按电压分两类：一类是用于交直流电路中的JZ 系列，另一类是只用于直流操作的各种继电器保护线路中的DZ 系列。
JZ 7 中间继电器 设计代号
电气控制与PLC应用教材(PPT 74页)
额定工作电流：额定工作电流是指电器在规定的使用条 件下，能保证其正常工作时的电流值。
额定绝缘电压:是指电器所能承受的最高工作电压,它由电器 的结构、材料等因素决定
4
Date:
2019/9/3
Page: 4
CH1 电气控制与PLC应用
额定发热电流：在规定条件下，电器长时间工作，各部 分的温度不超过极限值时所能承受的最大电流值 通断能力：是指低压电器在规定的使用条件下，能可靠 接通和分断的最大电流。
动作。
电 交流 流直直线 线流动圈 圈：： ：式整短串而联块在粗铸，电铁有路或骨中铸架，。匝钢数少、导线粗。
铁芯 直流转线动圈：式细而长，无骨架。
组成 衔铁
线圈
原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。
6
Date:
2019/9/3
Page: 6
CH1 电气控制与PLC应用
1．额定电压 : 指保证熔断器能长期正常工作的电压
2．额定电流:是指保证熔断器（指绝缘底座）能长期正常工
Page: 3
CH1 电气控制与PLC应用
三、主要技术参数
• 低压电器的主要性能参数：额定绝缘电压、额定工作电压， 额定发热电流、通断能力、额定工作电流、电气寿命和机械 寿命。
额定工作电压：是指在规定条件下，能保证电器正常工 作的电压值，通常指主触点的额定电压，有电磁机构的 电器，还规定了吸引线圈的额定电压，例接触器，它的 线圈就有220V、380V、24V、36V，110V，等
CH1 电气控制与PLC应用
电气控制与PLC之间的关系是什 么？ 为何要放在同一本教材中讲述？
电器控制与PLC之间的联系 点在哪里？
电气控制与plc应用技术课件第1章
（3）接近开关（传感器） 接近式位置开关是一种非接触式的位置开关，简称接近开关。
它由感应头、高频(ɡāo pín)振荡器、放大器和外壳组成。当 运动部件与接近开关的感应头接近时，就使其输出一个电信 号。
接近开关具有定位精度高、操作频率高、功率损耗小、寿命 长、使用面广、能适应恶劣工作环境等优点，其主要技术参数 有：工作电压、输出电流、动作(dòngzuò)距离、重复精度及工 作响应频率等。
返回第一张
上一张幻灯片 下一张幻灯片
第1章
2 行程开关 又称限位开关，能将机械位移转变(zhuǎnbiàn)为电信号，以控制机 械运动。按运动形式分为直动式、转动式；按结构分为直动式、滚动式、 微动式。
➢在实际生产(shēngchǎn)中，将行程开关安装在预先安排的位置，当装 于生产(shēngchǎn)机械运动部件上的模块撞击行程开关时，行程开关的 触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行 程位置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用 于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯 的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的 限位，轿厢的上、下限位保护
时间(shíjiān)继电器的符号
第1章
2022/1/8
图1-22 时间继电器的图形、文字(wénzì) 符号
第十五页，共31页。
返回第一张
上一张幻灯片 下一张幻灯片
时间(shíjiān)继电器触点类型
通电式
瞬
常闭触点
时
动
作 常开触点
断电式
常闭触点
常开触点
延
常开通电后
延时闭合
时
动
作 常闭通电后
它由感应头、高频(ɡāo pín)振荡器、放大器和外壳组成。当 运动部件与接近开关的感应头接近时，就使其输出一个电信 号。
接近开关具有定位精度高、操作频率高、功率损耗小、寿命 长、使用面广、能适应恶劣工作环境等优点，其主要技术参数 有：工作电压、输出电流、动作(dòngzuò)距离、重复精度及工 作响应频率等。
返回第一张
上一张幻灯片 下一张幻灯片
第1章
2 行程开关 又称限位开关，能将机械位移转变(zhuǎnbiàn)为电信号，以控制机 械运动。按运动形式分为直动式、转动式；按结构分为直动式、滚动式、 微动式。
➢在实际生产(shēngchǎn)中，将行程开关安装在预先安排的位置，当装 于生产(shēngchǎn)机械运动部件上的模块撞击行程开关时，行程开关的 触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行 程位置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用 于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯 的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的 限位，轿厢的上、下限位保护
时间(shíjiān)继电器的符号
第1章
2022/1/8
图1-22 时间继电器的图形、文字(wénzì) 符号
第十五页，共31页。
返回第一张
上一张幻灯片 下一张幻灯片
时间(shíjiān)继电器触点类型
通电式
瞬
常闭触点
时
动
作 常开触点
断电式
常闭触点
常开触点
延
常开通电后
延时闭合
时
动
作 常闭通电后
电气控制与PLC应用技术教学课件ppt作者黄永红第1章 常用低压电器
第1章 常用低压电器1.1 低压电器的定义、分类1.2 电磁式电器的组成与工作原理1.3 接触器1.4 继电器1.5 主令电器1.6 信号电器1.7 开关电器1.8 熔断器1.9 电磁执行器件1.1 低压电器的定义、分类1.按用途和控制对象分2.按动作方式分3.按工作原理分图1-1 常用低压电器的分类1.按用途和控制对象分(1)低压配电电器(2)低压控制电器2.按动作方式分(1)自动电器(2)手动电器3.按工作原理分(1)电磁式电器(2)非电量控制电器1.2 电磁式电器的组成与工作原理1.2.1 电磁机构1.2.2 触点系统1.2.3 灭弧系统1.2.1 电磁机构1.电磁机构的结构形式及工作原理2.电磁机构的吸力特性与反力特性3.单相交流电磁机构上短路环的作用1.电磁机构的结构形式及工作原理1)衔铁沿棱角转动的拍合式，如图1-2a所示。
2)衔铁沿轴转动的拍合式，如图1-2b所示。
3)衔铁作直线运动的双E形直动式，如图1-2c所示。
图1-2 常用的电磁机构结构形式1—衔铁 2—铁心 3—电磁线圈图1-3 电磁式电器的工作原理示意图1—铁心 2—电磁线圈 3—衔铁4—静触点 5—动触点 6—触点弹簧7—释放弹簧 δ—气隙2.电磁机构的吸力特性与反力特性(1)直流电磁机构的吸力特性(2)交流电磁机构的吸力特性(3)吸力特性与反力特性的配合(1)直流电磁机构的吸力特性•对于直流线圈，当电压U与线圈电阻R不变时，流过线圈的电流I不变。
由磁路定律Φ=INRm(式中，Rm为气隙磁阻，Rm=δμ0S；N为线圈匝数)可知，Fat∝Φ2∝1Rm2∝1δ2，即衔铁动作过程中为恒磁动势工作，电磁吸力Fat与气隙δ的二次方成反比，所以直流电磁机构的吸力特性为二次曲线形状，如图1‐4所示。
它表明衔铁闭合前后吸力变化很大，气隙越小吸力越大。
•直流电磁机构在衔铁吸合过程中，电磁吸力是逐渐增加的，完全吸合时电磁吸力达到最大。
对于可靠性要求很高或动作频繁的控制系统常采用直流电磁机构。
电气控制与plc应用技术课件第2章
有相应触头所在图中位置的检索代号，检索代号用图面区 域号表示。其中左栏为常开触头所在区号，右栏为常闭触 头所在区数字。
4/9/2021
返回第一张 上一张幻灯片 下9一张幻灯片
电气控制与PLC
第2章
4/9/2021
接触器 KM触点的索引
返回第一张 上一张幻灯片 下10一张幻灯片
电气控制与PLC
第2章
4/9/2021
返回第一张 上一张幻灯片 下16一张幻132车床电气安装图
4/9/2021
返回第一张 上一张幻灯片 下17一张幻灯片
电气控制与PLC
例：电气安装接线图
第2章
图2-2 为三相异步电动机启动、停止控制线路安装接线图
4/9/2021
返回第一张 上一张幻灯片 下18一张幻灯片
电器元件的布置应注意以下几方面：
1）体积大和较重的电器元件应安装在电器安装板的下方， 而发热元件应安装在电器安装板的上面。
4/9/2021
返回第一张 上一张幻灯片 下12一张幻灯片
电气控制与PLC
第2章
2）强电、弱电应分开，弱电应屏蔽，防止外界干扰。 3）需要经常维护、检修、调整的电器元件安装位置不宜 过高或过低。 4）电器元件的布置应考虑整齐、美观、对称。外形尺寸 与结构类似的电器安装在一起，以利安装和配线。 5）电器元件布置不宜过密，应留有一定间距。如用走线 槽，应加大各排电器间距，以利布线和维修。 6）按电器元件外形尺寸绘出，并标明元件间距。
方式和功能等。
（5）原理图一般由主电路、控制电路、照明和显示电路组 成。 ➢主电路：作用于被控对象的电路，即动力装置如电动机， 它直接输出功率，通过较大的电流。用粗实线绘在图面左侧 或上方；主电路应与电源电路垂直画出。 ➢控制电路：实现对被控对象运转的控制，它是具有逻辑判 断、记忆、顺序动作等作用。用细实线绘在图面右侧或下方。 ➢照明和显示电路：用于照明和指示的电路。
4/9/2021
返回第一张 上一张幻灯片 下9一张幻灯片
电气控制与PLC
第2章
4/9/2021
接触器 KM触点的索引
返回第一张 上一张幻灯片 下10一张幻灯片
电气控制与PLC
第2章
4/9/2021
返回第一张 上一张幻灯片 下16一张幻132车床电气安装图
4/9/2021
返回第一张 上一张幻灯片 下17一张幻灯片
电气控制与PLC
例：电气安装接线图
第2章
图2-2 为三相异步电动机启动、停止控制线路安装接线图
4/9/2021
返回第一张 上一张幻灯片 下18一张幻灯片
电器元件的布置应注意以下几方面：
1）体积大和较重的电器元件应安装在电器安装板的下方， 而发热元件应安装在电器安装板的上面。
4/9/2021
返回第一张 上一张幻灯片 下12一张幻灯片
电气控制与PLC
第2章
2）强电、弱电应分开，弱电应屏蔽，防止外界干扰。 3）需要经常维护、检修、调整的电器元件安装位置不宜 过高或过低。 4）电器元件的布置应考虑整齐、美观、对称。外形尺寸 与结构类似的电器安装在一起，以利安装和配线。 5）电器元件布置不宜过密，应留有一定间距。如用走线 槽，应加大各排电器间距，以利布线和维修。 6）按电器元件外形尺寸绘出，并标明元件间距。
方式和功能等。
（5）原理图一般由主电路、控制电路、照明和显示电路组 成。 ➢主电路：作用于被控对象的电路，即动力装置如电动机， 它直接输出功率，通过较大的电流。用粗实线绘在图面左侧 或上方；主电路应与电源电路垂直画出。 ➢控制电路：实现对被控对象运转的控制，它是具有逻辑判 断、记忆、顺序动作等作用。用细实线绘在图面右侧或下方。 ➢照明和显示电路：用于照明和指示的电路。
