8.第八章.建筑形体的表达方法

三、剖面图的标注
1、剖切位置用“剖切位置线”表示，它是长度为610mm的两段粗实线，绘制时不得与图线相交。 2、投影方向用“剖视方向线”表示，它位于剖切位 置线的两端，与 剖切位置线垂直， 是长度为4-6mm的 粗实线。 3、用阿拉伯数 字编号，写在剖 视方向线的端部， 编号数字一律水 平书写。剖面图 的图名中数字之 间加一横划。
三、折断画法 当形体为较长杆件且只须部分表示时，可将其折 断表示。 四、断开画法 杆件较长时，当其沿长度方向的形状一致或按规 律连续变化时，可将其中间折断不画，然后将其两 端向中间移动缩短绘制，但尺寸标注应标全长。
§8.6 建筑形体投影图的读法
所谓读图，即是看图，就是根据物体的投影 图，通过分析，想象出物体的空间形状。 读图的基本知识： 1.掌握三面投影规律。 长对正、高平齐、宽相等. 2.各种位置直线、平面的投影特性。 3.基本形体的投影特性。 4.几个投影图联系起来看。 5.了解线的含义：① 面的积聚投影；② 面与 面的交线；③ 回转面上的转向轮廓素线。 6.了解线框的含义：① 体或孔； ② 平面或曲面 。
当剖切平面通过物体的对称面，且剖面图又是 按投影关系配置，两视图之间也没有其它图形隔 开时，上述标注的各项要求皆可省略。
4、材料图例：剖断面上须画材料图例。
四、剖面图的分类 （1）全剖面图：用一 个剖切平面把物体整个 切开后所画出的剖面 图。
（2）半剖面图 当物体具有对称面时，可在垂直于该物体对称面 的那个投影（其投影为对称图形）上，以中心线 （对称线）为界， 将一半画成剖面， 以表达物体的内 部形状，另一半 画成视图，以表 达物体的外形， 这种由半个剖面 和半个视图所组 成的图形即称为 半剖面。
§8.2 建筑形体投影图的绘法
8.2.1 形体分析法 把物体（组合体）分解成某些基本几何体的分析 方法，称为形体分析法。 组合形式：叠加、切割 连接关系：平齐、相错、相切、相交
交 线
相切不画
8.2.2
绘制建筑形体投影图的步骤
1、形体分析 ；
2、选择投影：
⑴确定形体的摆放位置----考虑形体的正常工 作位置，即建筑物的正常位置。
第八章
建筑形体的表达方法
漳州职业技术学院建筑工程系工程制图教研室
第八章
建筑形体的表达方法
§8.1 建筑形体投影图的类型 8.1.1 基本投影图 平面图、正立面图、左侧立面图、背立面图、右立 面图、底面图等六个基本投影图。
8.1.2 特殊投影图 1、辅助投影图（局部） 2、斜投影图 3、旋转投影图(展开) 4、镜像投影(装饰用）
不可画线
（5）旋转剖面图 用两个相交的垂直切平面，
剖开形体作投影图。
注意：画旋转剖面图时不能画 出剖切平面转折处的交线。 画完的剖面图中应进行标注， 即在剖切面的起始、转折和终止
不 能 画 线
处用剖切位置线表示出剖切面的
位置，并用剖切方向线表明剖切ຫໍສະໝຸດ 后的投影方向，然后标注出相应
的编号。
8.5.2
§8.5 剖面图与断面图绘法
8.5.1 剖面图的画法

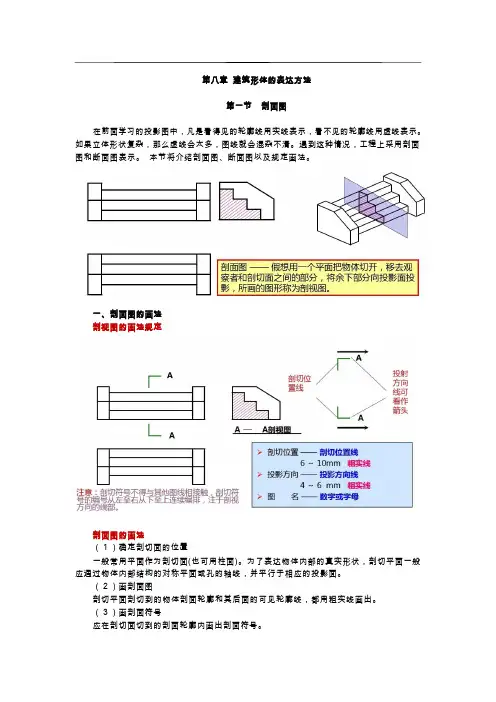

一、剖面图的形成
用一个假想的剖切平面将物体切开，移去观
察者与剖切平面之间的部分，将剩下的那部分物
体向投影面投影，所得到的投影图形就叫做剖面 图。
二、画剖面图时应注意的问题
1、剖切只是一种为表达物体内部结构而假想剖 开的图示方法，并不是真正把物体切开后，移走一 部分，因此，在画同一物体的一组视图时，不论需 要从几个方向做多少次剖切进行表达，对每个视图
标注时应注意的问题： 1）定形尺寸尽量标注在反映该形体特征的视图 上。 2）同一形体的定型尺寸和定位尺寸应尽可能标 注同一视图上。 3）尺寸排列要整齐、平行的尺寸应按“大尺寸 在外，小尺寸在内”的原则排列，避免尺寸线与 尺寸界线穿叉。 4）内形尺寸和外形尺寸应分别标注在视图的两 侧。避免混合标注在视图的同一侧。 5）回转体的直径，最好标注在圆的视图上
都应仍按完整形体考虑。
2、应尽量首先采用投影面的平行面作剖切平 面，这样才有利于使画出的截面图形直接在基本视 图位置上反映内部实形，同时也便于作图。
3、在剖面图中一般不画虚线，只有当被省略的 虚线所表达意义不能在其它视图中表示或造成看图
困难时，才可继续画出。
4、在画剖面图时,要特别注意画全处于剖切平面 后边物体的投影,切不可疏忽漏画。
（3）局部剖面
用剖切平面局部地剖开物体，以显示物体该局 部的内部形状，所画出的剖面图称为局部剖面 图。（分层局部剖）
（4）阶梯剖面图
用几个相互平行的剖切平面对物体进行剖 切，然后将各剖切平面所截到的形状同时画在一个 剖面图中，所得到的剖面图称为阶梯剖面图。 注意：在画出的剖面 图中不可画出剖切平面 转折处的投影轮廓（即 两个剖面的连接处不应 画出交界线），而且还 应避免剖切平面在视图 中的轮廓线位置上转 折。
断面图的画法
一、断面图的形成 用一个假想的剖切平面将物体切开，移去观察 者与剖切平面之间的部分，将剩下的那部分物体 的断面画出，所得到的投影图就叫做断面图。
二、断面图的标注
剖切位置用“剖 切
位置线”表示，长 度 为6-10mm的两段
粗实线，但不画投
影方向线，投影方
向由编号标注方向
来表明。
三、断面图的分类 （1）移出断面； （2）断开断面； （3）重合断面。
⑵确定正投影图的投影方向
原则：①正投影图应突出物体的形状特征；
② 尽量减少图中虚线；
⑶确定投影图数量 以最少数量的投影图把形体完整、清晰的表 达出来
3、选定比例和图幅 4、画投影图 ⑴布置图面； ⑵画底稿； ⑶检查、加深图线； ⑷标注尺寸、填写标题栏。
例：
形 体 分 析
§8.4 建筑形体的尺寸标注
§8.6 常用的简化画法
一、对称图形的简化画法 对称图形的投影图，应在对称线的两端画出两 段与其垂直的细实线（对称符号），形体投影可只 画一半，但尺寸标注应标全长。
二、相同要素的简化画法 当形体具有若干相同结构要素，并按一定规律 分布时，只要画出几个完整的结构，其余用细实线 连接，但在图中则必须注明该结构的总数。或画出 各要素的位置。
8.4.1 建筑形体尺寸的分类
1、定形尺寸:确定构 成组合体的各基本形 体形状大小的尺寸 2、定位尺寸:确定 构成组合体的各基本 形体之间相对位置的 尺寸 3、总体尺寸:用以 确定组合体总长、总 宽和总高的尺寸
8.4.2
尺寸的配置
1、尺寸标注要集中； 2、尺寸标注要明显； 3、尺寸标注要整齐； 4、尺寸标注要清晰； 5、注意检查复核，做到： ①数字正确无误； ②分尺寸总和等于总尺寸； ③一般不重复，无遗漏。
1、读图的基本方法 （1）形体分析法 ①取线框，分解形体 ； ②对投影，逐个分析 ； ③综合起来想整体 。
（2）线、面分析法 经形体分析之后，对物体上难以看懂的局部投 影，根据线、面的投影特性，逐线、逐面进行投影 分析，想象出它们的形状及空间位置的方法，称为 线面分析法。
