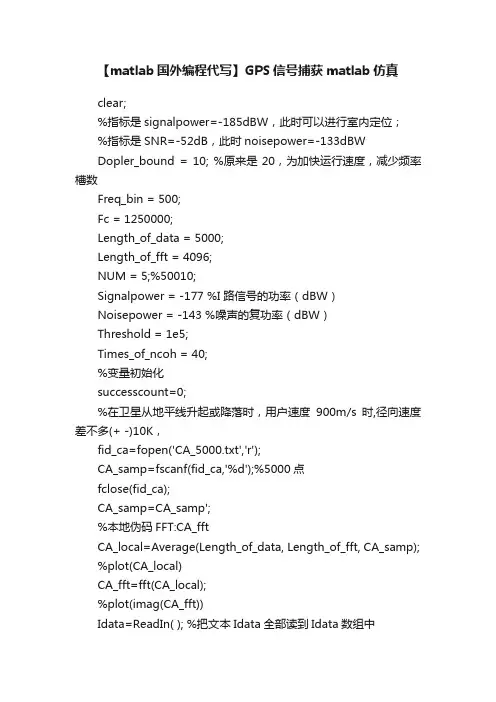

【matlab国外编程代写】GPS信号捕获matlab仿真
【matlab国外编程代写】GPS信号捕获matlab仿真clear;%指标是signalpower=-185dBW,此时可以进行室内定位;%指标是SNR=-52dB,此时noisepower=-133dBWDopler_bound = 10; %原来是20,为加快运行速度,减少频率槽数Freq_bin = 500;Fc = 1250000;Length_of_data = 5000;Length_of_fft = 4096;NUM = 5;%50010;Signalpower = -177 %I路信号的功率(dBW)Noisepower = -143 %噪声的复功率(dBW)Threshold = 1e5;Times_of_ncoh = 40;%变量初始化successcount=0;%在卫星从地平线升起或降落时,用户速度900m/s时,径向速度差不多(+ -)10K,fid_ca=fopen('CA_5000.txt','r');CA_samp=fscanf(fid_ca,'%d');%5000点fclose(fid_ca);CA_samp=CA_samp';%本地伪码FFT:CA_fftCA_local=Average(Length_of_data, Length_of_fft, CA_samp);%plot(CA_local)CA_fft=fft(CA_local);%plot(imag(CA_fft))Idata=ReadIn( ); %把文本Idata全部读到Idata数组中Qdata=ReadIn( ); %Idata=Idata';Qdata=Qdata';Idata(1:NUM)=[]; %删去前NUM个元素Qdata(1:NUM)=[];AMP=sqrt(2*10^(Signalpower/10)) %输入量为幅度系数,单位相当于(V),%AMP=1e-9,此时signal power=-183dBW DIV_AWGN= 10^(Noisepower/10) %输入量为高斯白噪声的方差。
基于MATLAB的GPS信号的仿真设计
摘要扩频通信是近几年来迅速发展起来的一种通信技术。
在早期研究这种技术的主要目的是为提高军事通信的和抗干扰性能,因此这种技术的开发和应用一直是处于状态。
扩频技术在军事应用上的最成功例可以以美国和俄国的全球定位系统(GPS和GLONASS)为代表;在民用上GPS和GLONASS也都得到了广泛的应用,这些系统的基础就是扩频技术。
全球定位系统(GPS)用于对全球的民用与军用飞机、舰船、人员、车辆等提供实时导航定位服务。
GPS系统采用典型的CDMA体制,这种扩频调制信号具有低截获概率特性。
该系统主要利用直接序列扩频调制技术,采用的伪码有C/A码和P(Y)码两种。
本文讲述的是直接序列扩频通信技术在全球定位系统(GPS)中的应用。
主要介绍扩频通信中的伪码仿真,简要论述M序列和伪随机噪声码(P码和C/A码)与其产生,并使用MATLAB7.0仿真M序列、P码和C/A码的编码过程和仿真结果,介绍直扩频技术伪码的相关知识,重点介绍P码。
关键字:全球定位系统;直接扩频通信;伪码仿真AbstractSpread spectrum communication is a communications technology developed rapidly in recent years. In early studies the main purpose of this technology is to improve the military communications confidential and anti-jamming performance, therefore the development and application of this technology is always in secret state. Spread spectrum technology in the most successful military application examples are the United States and Russia could the global positioning system (GPS and GLONASS) for representative; In civil GPS and GLONASS also have been widely used,which foundation of system is the spread spectrum technology.Global positioning system (GPS) is used to provide real-time navigation and positioning services for global civil and military aircraft, ships, personnel, vehicles and so on. GPS system adopts the typical CDMA system, which kind of spread spectrummodulation signals have low intercept probability characteristic. This system mainly used the direct sequence spread spectrum modulation technology, using the PRN code including C/A code, P codes and Y codes.This article tells the direct sequence spread spectrum communication technology applied in global positioning system (GPS) .The article mainly introduces the pn code spread spectrum communication simulation, briefly discussing M sequence and pseudo random noise code (P yards and C/A yards) and its produce and use MATLAB7.0 simulate M series, P yards and C/A yards of encoding process and the simulation results, introducing pn code straight spread-spectrum technology knowledge, especially P yards.Key: GPS; DS-SS;Pn code simulation目录引言41GPS理论与其特性51.1GPS系统概述51.2GPS信号构成71.2.1M序列101.2.2C/A码131.2.3P码151.3小结192MATLAB软件192.1MATLAB软件简介202.2MATLAB应用概述212.2.1 MATLAB功能介绍212.2.2 MATLAB使用方法233 GPS卫星导航信号算法与其MATLAB仿真293.1 C/A码仿真代码与其仿真结果293.2 P码的仿真代码与其仿真结果323.3 结果分析与其相关性分析36结论37致38参考文献39附录A 英文原文40附录B 中文翻译41附录C C/A码源代码41附录D P码源代码54引言全球卫星定位系统,简称GPS系统,可在全球围,全天候为用户连续地提供高精度的位置、速度和时间信息。
GPS卫星轨道计算及其MATLAB仿真
GPS卫星轨道计算及其MATLAB仿真黎奇,白征东,李帅,陈波波(清华大学地球空间信息研究所,北京 100084)一、程序设计思路1. 读取RINEX文件(注意:文件路径)2. 计算测量日周积秒(测量日的格里历→GPST)3. 按卫星轨道计算步骤计算WGS-84坐标系坐标(内插)4. 按需要将WGS-84坐标系下坐标转换为所需坐标系坐标5. 画图输出二、n 文件说明及读取程序参考时刻oe t 的RINEX 格式的 “”广播星历文件具体如下:(加粗部分为本次轨道化Ω,率i ,弧度/秒4-22)标svacc ,米)收到的卫星信号解,秒)文件名:RinexNreader.m 输 入:文件地址,卫星编号三、计算测量日的周积秒文件名:GCtoGPS.m (其中调用函数:GCtoJD.m)输入:指定公历的年、月、日、时、分、秒文件名:GCtoJD.m输 入:指定公历的 年、月、日四、GPS 卫星轨道计算步骤及计算程序1. 计算卫星运动的平均角速度n平均角速度()03n =经摄动参数n ∆改正后的平均角速度0n n n =+∆3#61-79),n ∆(2#42-60);14323.98600510/GM m s =⨯ 2. 计算归化时间k t说明:①广播星历是oe t 时刻的,对应的轨道参数也是oe t 时刻的,而观测时间在t 时刻,显然oe t t <。
所以,要想获得t 时刻的轨道参数,需要知道t 与oe t 之间的差值即k t 。
以此,按照oe t 时刻轨道参数,外推t 时刻轨道参数。
②k t 的起算时间是星期六/星期日子夜0点,当302400k t s >时,604800k t s -;当302400k t s <-时,+604800k t s 。
(604800s=1周) =k oe t t t -,且604800302400604800302400k k k k k k t t t t t t =-⎧⎨=+⎩> <-已知:oe t (1#4-21)3. 计算观测时刻的平近点角k M0k k M M nt =+已知:0M (2#61-79),n (见1),k t (见2) 4. 计算观测时刻的偏近点角k Esin k k k E M e E =+已知:k M (见3),e (3#23-41)方法:迭代解算,设初值0k k E M =,迭代2次基本收敛。

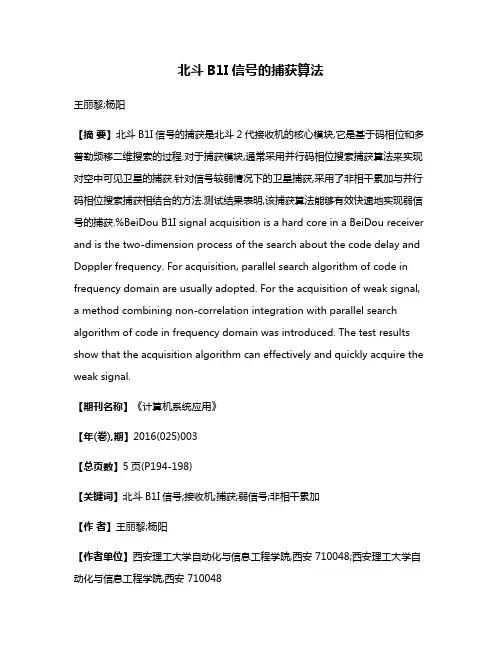

北斗B1I信号的捕获算法
北斗B1I信号的捕获算法王丽黎;杨阳【摘要】北斗B1I信号的捕获是北斗2代接收机的核心模块,它是基于码相位和多普勒频移二维搜索的过程.对于捕获模块,通常采用并行码相位搜索捕获算法来实现对空中可见卫星的捕获.针对信号较弱情况下的卫星捕获,采用了非相干累加与并行码相位搜索捕获相结合的方法.测试结果表明,该捕获算法能够有效快速地实现弱信号的捕获.%BeiDou B1I signal acquisition is a hard core in a BeiDou receiver and is the two-dimension process of the search about the code delay and Doppler frequency. For acquisition, parallel search algorithm of code in frequency domain are usually adopted. For the acquisition of weak signal, a method combining non-correlation integration with parallel search algorithm of code in frequency domain was introduced. The test results show that the acquisition algorithm can effectively and quickly acquire the weak signal.【期刊名称】《计算机系统应用》【年(卷),期】2016(025)003【总页数】5页(P194-198)【关键词】北斗B1I信号;接收机;捕获;弱信号;非相干累加【作者】王丽黎;杨阳【作者单位】西安理工大学自动化与信息工程学院,西安 710048;西安理工大学自动化与信息工程学院,西安 710048【正文语种】中文随着我国成功将第16颗北斗导航卫星送入预定轨道, 北斗导航工程区域组网顺利完成[1]. 第2代北斗导航系统主要功能为定位、测速、单双向授时和短报文通信[2,3]. 因此, 针对北斗导航系统相应的接收技术的研究逐渐成为研究热点. 传统的接收机由射频前端、用于信号处理的ASIC以及高速运算的CPU核组成, 设计灵活性受到限制. 相比之下, 软件接收机只需对软件修改便可对接收机进行优化升级, 则更具有方便性和灵活性[4,5].在接收机内, 完成信号捕获是信号处理的第一步, 信号捕获重在估计两个重要参数: 一个是C/A码周期的开始, 另一个是输入信号的载波频率, 获得导航卫星信号的载波频率(或称为载波多普勒频移)和码相位这两个参数的粗略值, 然后跟踪过程则利用这些粗略值进一步得到频率和码相位的精确值并进而解算出导航电文. 因此对接收机性能好坏影响较大的是捕获跟踪算法的好坏[6,7].本文在详细分析了并行码相位搜索捕获算法原理的基础上, 为了能更好的实现对弱信号的捕获, 将并行码相位搜索捕获算法与非相干累加相结合, 不但提高捕获效率, 降低了噪声干扰, 而且有效的提高了弱信号的捕获.目前北斗2代播发B1、B2、B3三个频段的信号, 其信号复用方式为码分多址, 其中B1(1561.098 MHz)信号由I、Q两条支路的测距码和导航电文正交调制在载波上构成. 调制在B1频率上的信号可表示为式(1):其中上角标j表示卫星序号; AB1分别表示B1信号幅度; 分别表示B1信号测距码; 分别表示调制在B1测距码上的导航电文数据码; 表示B1信号载波频率; 表示B1信号载波初相.CB1I码的码速率为2.046 Mcps, 码长为2046, 码宽为488.7 ns(1/2.046 MHz). CB1I码发生的结构如图1所示, 其是由两个线性序列G1和G2模2和产生均衡Gold码后截短1个码片后生成. G1和G2序列分别由两个11级的线性移位寄存器生成, 其生成多项式如式(2)、式(3)所示.(2)(3)G1序列初始相位为************;G2序列初始相位为************.通过对产生G2序列的移位寄存器不同抽头的模2和可以实现G2序列相位的不同偏移, 与G1序列模2和后可生成不同卫星的测距码. 而之所以用这种码传输信号, 就是因为其良好的自相关和互相关特性.图1 CB1I码发生器示意图2 北斗2代B1信号CB1I码的捕获由于CB1I码除了自身完全对齐的情况外, 其余情况几乎是不相关的, 这种特性使得很容易找出两个完全对齐的相同的CB1I码. 捕获过程正是利用其这一特点.2.1 CB1I码的捕获接收机的信号捕获过程一般通过对卫星信号的载波频率和码相位进行扫描式搜索来完成. 捕获的目的就是为了对输入信号和一个测距码序列做相关运算. 并行码相位搜索捕获算法实际上是利用傅里叶变换这种数字信号处理技术来替代数字相关器的相关运算, 而我们需要证明一下两者的等价性.两个长度同为N的有限长序列和的离散傅里叶变换和计算如式(4)、式(5)所示.(4)(5)两个长度同为N的有限长序列和的循环互相关计算如式(6)所示.(6)下面的分析中均省略了中的缩放因子1/N, 的N点离散傅里叶变换计算如式(7)所示.(7)其中是的复共轭. 由式(7)可知, 两个序列与在时域内做相关运算, 相当于它们的离散傅里叶变换与在频域内做乘积运算. 于是倒过来, 乘积的离散傅里叶反变换正好是接收机需要进行检测的在各个码相位处的相关值. 一旦接收机通过傅里叶反变换计算得到相关值, 那么接下来的信号检测就同线性搜索捕获法一样, 即找出在所有搜索单元中自相关幅值的峰值, 并将该峰值与捕获门限值相比较. 若峰值超过捕获门限值, 则接收机捕获到了信号.图2 并行码相位搜索捕获算法原理图如图2所示为并行码相位搜索捕获算法的原理图, 考虑到导航数据位存在跳变的可能, 用含导航数据位的数据进行相关运算所获得的相关峰值将会有较大衰减从而造成漏捕, 在算法实现过程中, 总是采用两段连续数据进行同步相关运算, 在得到的两组相关结果中选择最大功率能量相关峰值较大者(认为该段数据中不包含导航数据位跳变)的相关结果作为捕获判断依据[8].2.2基于非相干累加的CB1I码捕获采用1 ms时长的数据进行上述捕获的时候, 由于噪声的作用可能导致误捕, 当信号较弱时, 甚至会出现漏捕. 而且在北斗MEO/IGSO卫星B1频点信号中, 因为NH 码调制的影响, 相干累加时间不能超过1 ms. 为了提高灵敏度, 只能通过提高非相干累加次数来捕获弱信号[9], 即将相干积分结果进行平方处理后再累加, 从而获得信号增益. 其非相关累加值[10]可表示为式(8):(8)其中: 为M ms的数据信息与测距码的非相干捕获相关值. 可以看出导航电文数据位翻转对积分结果的影响被平方运算有效的降低了. 因此非相干积分可以进行积分时间超过1 ms的积分.非相干累加法消除了导航电文数据位翻转造成的影响, 同时平方运算消除了相位误差造成的副作用, 而前面提到的并行码相位搜索捕获算法通过傅里叶变换实现循环相关, 将相位域捕获过程并行化, 使得搜索量减少到了只需搜索不同的载波频率, 提高运算效率. 将非相干累加法与并行码相位搜索捕获算法相结合, 在大幅降低捕获时间的前提下, 实现了对弱信号的捕获. 其原理图如图3所示.图3 非相干累加捕获原理图通过图3可知, 非相干累加捕获的方法是将并行码相位搜索捕获算法每毫秒的捕获结果按照预先设定好的累加时间进行累加, 其累加原理如式(8)所示, 由于噪声累加的结果增大不如信号累加的结果增加的快, 使得经过一段时间累加后, 可找出明显的相关峰值.3 仿真验证在Matlab环境下对本文研究的信号捕获方案进行仿真验证. 利用卫星信号模拟器对北斗B1频点中频信号进行仿真, 仿真信号的中频频率为2.098MHz, 采样频率为8.8MHz, 仿真产生60s的数据中频信号, 信号中共调制了1号、2号、3号、4号、7号、8号、10号、12号和13号等9颗卫星信号. 信号中加入的是高斯白噪声,信噪比为-35dB. 利用生成的信号, 就可以进行捕获的仿真, 捕获程序流程图如图4所示.图4 CB1I码捕获程序流程图图5是用图1所示的CB1I码发生器产生的对应10号卫星的本地伪码, 其是由两个11级移位寄存器进行模2和生成的. 不同的卫星编号对应不同的抽头, 不同卫星对应的CB1I码则通过查表的方式就可以实现. 横坐标表示采样点数, 截取了2046个码片的前100位, 纵坐标表示CB1I码的相位幅度.图5 10号卫星本地伪码部分截图CB1I码具有良好的自相关和互相关特性, 如图6和图7所示. 除了延迟为零外, 几乎没有自相关性. 只有当本地伪码与接收到的信号的伪码序列能够对齐时才可得到最大相关值. 根据这一特性可轻易找出何时两个码是严格对齐的, 本文采用并行码相位搜索捕获也正是基于此特性. 横坐标表示码片数, 纵坐标分别表示自相关值和互相关值.图6 测距码的自相关性图7 测距码的互相关性当检测门限选用最大峰值与次大峰值的比值(大于2.5)时, 首先使用两段连续的单位数据段, 本文以1 ms数据位为单位数据段, 对其做同步相关运算即对这两段数据进行并行码相位搜索捕获, 在得到的两组相关结果中选择较大的相关峰值作为捕获判断依据进行弱信号捕获的验证结果如图8所示. 其次使用5 ms和10 ms数据进行非相干积分的弱信号捕获验证结果如图9和图10所示.图8 并行码相位搜索捕获算法捕获情况图9 进行5 ms非相干累加的捕获情况图10 进行10 ms非相干累加的捕获情况由图可以看出, 在信噪比为-35dB的情况下, 图8中仅使用并行码相位搜索捕获算法得到的最大峰值与次大峰值的比值并不是很大; 而在图9和图10中采用将并行码相位搜索捕获算法与非相干累加相结合的捕获算法, 在累加时间增大时, 该比值结果明显增加. 证明当进行非相干积分所用数据长度从1ms增加到10ms时, 信号中所有可见卫星的最大峰值与次大峰值的比值增加的都很明显, 能够实现低信噪比信号的捕获, 提高接收机的灵敏度. 当然, 也可以根据实际的需要选择合适的相干累加时间, 达到设计目的.接着再从单颗卫星角度进行研究, 以10号卫星为例, 即PRN=10, 分别进行3ms、6ms和10ms数据的相干累加, 其捕获结果如图11、图12和图13所示.图11 10号卫星进行3 ms非相干累加结果图12 10号卫星进行6 ms非相干累加结果图13 10号卫星进行10 ms非相干累加结果由图11、图12和图13可以看出, 随着捕获所用数据长度的增加, 即非相干累加数据长度增加, 噪声得到一定的抑制, 可见卫星正确相位所对应的归一化相关值也更加明显, 该部分也达到了有效地捕获弱信号的预期效果.4 结语本文研究了北斗软件接收机捕获算法, 分析了并行码相位搜索捕获算法并将其与非相干积分相结合, 并通过仿真数据对算法进行了验证. 可见非相干积分与并行码相位搜索捕获算法相结合不但捕获效率高, 而且较好地抑制了噪声信号, 有效地实现了弱信号的捕获. 对于软件接收机相关模块的研究具有一定的意义, 能够使用户在接收机算法处理和软件更新等方面具有很大的灵活性.参考文献1 何敏,葛榜军.北斗卫星导航系统及应用.卫星应用,2012, (5):19–23.2 中国卫星导航系统管理办公室.北斗导航系统发展报告.国际太空,2012,(4):6–11.3 Meng WX, Liu E, Han Sh. Resaerch and development on satellite positioning and navigation in China. IEICE Trans. Commun, 2012(E95-B): 3385–3392.4 杨东凯,张飞舟,张波译.软件定义的GPS和伽利略接收机.北京:国防工业出版社,2009.5 杨俊,武奇生.GPS基本原理及其Matlab仿真.西安:西安电子科技大学出版社,2006.6 王冰.GPS信号捕获算法的研究.电子科技,2014,27(8): 154–156.7 谢刚.GPS原理与接收机设计.北京:电子工业出版社,2009.8 黄隽祎,李荣冰,王翌等.北斗B1 QPSK调制信号的高灵敏度捕获算法.航空计算技术,2012,42(5):38–42.9 史向男,巴晓辉,陈杰.北斗MEO/IGSO卫星B1频点信号捕获方法研究.国外电子测量技术,2013,32(4):19–21.10 陈军,潘高峰,李飞,余金峰,黄静华译. GPS软件接收机基础(第2版).北京:电子工业出版社,2007.Acquisition Algorithm of BeiDou B1I SignalWANG Li-Li, YANG Yang(Faculty of Automation and Information Engineering, Xi′an University of Technology, Xi’an 710048, China)Abstract:BeiDou B1I signal acquisition is a hard core in a BeiDou receiver and is the two-dimension process of the search about the code delay and Doppler frequency. For acquisition, parallel search algorithm of code in frequency domain are usually adopted. For the acquisition of weak signal, a method combining non-correlation integration with parallel search algorithm of code in frequency domain was introduced. The test results show that the acquisition algorithm can effectively and quickly acquire the weak signal.Key words:BeiDou B1I signal; receiver; acquisition; weak signal; non-coherent integration① 收稿时间:2015-07-06;收到修改稿时间:2015-09-06CB1I码的码速率为2.046 Mcps, 码长为2046, 码宽为488.7 ns(1/2.046 MHz). CB1I码发生的结构如图1所示, 其是由两个线性序列G1和G2模2和产生均衡Gold码后截短1个码片后生成. G1和G2序列分别由两个11级的线性移位寄存器生成, 其生成多项式如式(2)、式(3)所示.G1序列初始相位为************;G2序列初始相位为************.通过对产生G2序列的移位寄存器不同抽头的模2和可以实现G2序列相位的不同偏移, 与G1序列模2和后可生成不同卫星的测距码. 而之所以用这种码传输信号, 就是因为其良好的自相关和互相关特性.由于CB1I码除了自身完全对齐的情况外, 其余情况几乎是不相关的, 这种特性使得很容易找出两个完全对齐的相同的CB1I码. 捕获过程正是利用其这一特点.2.1 CB1I码的捕获接收机的信号捕获过程一般通过对卫星信号的载波频率和码相位进行扫描式搜索来完成. 捕获的目的就是为了对输入信号和一个测距码序列做相关运算. 并行码相位搜索捕获算法实际上是利用傅里叶变换这种数字信号处理技术来替代数字相关器的相关运算, 而我们需要证明一下两者的等价性.两个长度同为N的有限长序列和的离散傅里叶变换和计算如式(4)、式(5)所示. 两个长度同为N的有限长序列和的循环互相关计算如式(6)所示.下面的分析中均省略了中的缩放因子1/N, 的N点离散傅里叶变换计算如式(7)所示.其中是的复共轭. 由式(7)可知, 两个序列与在时域内做相关运算, 相当于它们的离散傅里叶变换与在频域内做乘积运算. 于是倒过来, 乘积的离散傅里叶反变换正好是接收机需要进行检测的在各个码相位处的相关值. 一旦接收机通过傅里叶反变换计算得到相关值, 那么接下来的信号检测就同线性搜索捕获法一样, 即找出在所有搜索单元中自相关幅值的峰值, 并将该峰值与捕获门限值相比较. 若峰值超过捕获门限值, 则接收机捕获到了信号.如图2所示为并行码相位搜索捕获算法的原理图, 考虑到导航数据位存在跳变的可能, 用含导航数据位的数据进行相关运算所获得的相关峰值将会有较大衰减从而造成漏捕, 在算法实现过程中, 总是采用两段连续数据进行同步相关运算, 在得到的两组相关结果中选择最大功率能量相关峰值较大者(认为该段数据中不包含导航数据位跳变)的相关结果作为捕获判断依据[8].2.2基于非相干累加的CB1I码捕获采用1 ms时长的数据进行上述捕获的时候, 由于噪声的作用可能导致误捕, 当信号较弱时, 甚至会出现漏捕. 而且在北斗MEO/IGSO卫星B1频点信号中, 因为NH码调制的影响, 相干累加时间不能超过1 ms. 为了提高灵敏度, 只能通过提高非相干累加次数来捕获弱信号[9], 即将相干积分结果进行平方处理后再累加, 从而获得信号增益. 其非相关累加值[10]可表示为式(8):其中: 为M ms的数据信息与测距码的非相干捕获相关值. 可以看出导航电文数据位翻转对积分结果的影响被平方运算有效的降低了. 因此非相干积分可以进行积分时间超过1 ms的积分.非相干累加法消除了导航电文数据位翻转造成的影响, 同时平方运算消除了相位误差造成的副作用, 而前面提到的并行码相位搜索捕获算法通过傅里叶变换实现循环相关, 将相位域捕获过程并行化, 使得搜索量减少到了只需搜索不同的载波频率, 提高运算效率. 将非相干累加法与并行码相位搜索捕获算法相结合, 在大幅降低捕获时间的前提下, 实现了对弱信号的捕获. 其原理图如图3所示.通过图3可知, 非相干累加捕获的方法是将并行码相位搜索捕获算法每毫秒的捕获结果按照预先设定好的累加时间进行累加, 其累加原理如式(8)所示, 由于噪声累加的结果增大不如信号累加的结果增加的快, 使得经过一段时间累加后, 可找出明显的相关峰值.在Matlab环境下对本文研究的信号捕获方案进行仿真验证. 利用卫星信号模拟器对北斗B1频点中频信号进行仿真, 仿真信号的中频频率为2.098MHz, 采样频率为8.8MHz, 仿真产生60s的数据中频信号, 信号中共调制了1号、2号、3号、4号、7号、8号、10号、12号和13号等9颗卫星信号. 信号中加入的是高斯白噪声,信噪比为-35dB. 利用生成的信号, 就可以进行捕获的仿真, 捕获程序流程图如图4所示.图5是用图1所示的CB1I码发生器产生的对应10号卫星的本地伪码, 其是由两个11级移位寄存器进行模2和生成的. 不同的卫星编号对应不同的抽头, 不同卫星对应的CB1I码则通过查表的方式就可以实现. 横坐标表示采样点数, 截取了2046个码片的前100位, 纵坐标表示CB1I码的相位幅度.CB1I码具有良好的自相关和互相关特性, 如图6和图7所示. 除了延迟为零外, 几乎没有自相关性. 只有当本地伪码与接收到的信号的伪码序列能够对齐时才可得到最大相关值. 根据这一特性可轻易找出何时两个码是严格对齐的, 本文采用并行码相位搜索捕获也正是基于此特性. 横坐标表示码片数, 纵坐标分别表示自相关值和互相关值.当检测门限选用最大峰值与次大峰值的比值(大于2.5)时, 首先使用两段连续的单位数据段, 本文以1 ms数据位为单位数据段, 对其做同步相关运算即对这两段数据进行并行码相位搜索捕获, 在得到的两组相关结果中选择较大的相关峰值作为捕获判断依据进行弱信号捕获的验证结果如图8所示. 其次使用5 ms和10 ms数据进行非相干积分的弱信号捕获验证结果如图9和图10所示.由图可以看出, 在信噪比为-35dB的情况下, 图8中仅使用并行码相位搜索捕获算法得到的最大峰值与次大峰值的比值并不是很大; 而在图9和图10中采用将并行码相位搜索捕获算法与非相干累加相结合的捕获算法, 在累加时间增大时, 该比值结果明显增加. 证明当进行非相干积分所用数据长度从1ms增加到10ms时, 信号中所有可见卫星的最大峰值与次大峰值的比值增加的都很明显, 能够实现低信噪比信号的捕获, 提高接收机的灵敏度. 当然, 也可以根据实际的需要选择合适的相干累加时间, 达到设计目的.接着再从单颗卫星角度进行研究, 以10号卫星为例, 即PRN=10, 分别进行3ms、6ms和10ms数据的相干累加, 其捕获结果如图11、图12和图13所示.由图11、图12和图13可以看出, 随着捕获所用数据长度的增加, 即非相干累加数据长度增加, 噪声得到一定的抑制, 可见卫星正确相位所对应的归一化相关值也更加明显, 该部分也达到了有效地捕获弱信号的预期效果.本文研究了北斗软件接收机捕获算法, 分析了并行码相位搜索捕获算法并将其与非相干积分相结合, 并通过仿真数据对算法进行了验证. 可见非相干积分与并行码相位搜索捕获算法相结合不但捕获效率高, 而且较好地抑制了噪声信号, 有效地实现了弱信号的捕获. 对于软件接收机相关模块的研究具有一定的意义, 能够使用户在接收机算法处理和软件更新等方面具有很大的灵活性.1 何敏,葛榜军.北斗卫星导航系统及应用.卫星应用,2012, (5):19–23.2 中国卫星导航系统管理办公室.北斗导航系统发展报告.国际太空,2012,(4):6–11.3 Meng WX, Liu E, Han Sh. Resaerch and development on satellite positioning and navigation in China. IEICE Trans. Commun, 2012(E95-B): 3385–3392.4 杨东凯,张飞舟,张波译.软件定义的GPS和伽利略接收机.北京:国防工业出版社,2009.5 杨俊,武奇生.GPS基本原理及其Matlab仿真.西安:西安电子科技大学出版社,2006.6 王冰.GPS信号捕获算法的研究.电子科技,2014,27(8): 154–156.7 谢刚.GPS原理与接收机设计.北京:电子工业出版社,2009.8 黄隽祎,李荣冰,王翌等.北斗B1 QPSK调制信号的高灵敏度捕获算法.航空计算技术,2012,42(5):38–42.9 史向男,巴晓辉,陈杰.北斗MEO/IGSO卫星B1频点信号捕获方法研究.国外电子测量技术,2013,32(4):19–21.10 陈军,潘高峰,李飞,余金峰,黄静华译. GPS软件接收机基础(第2版).北京:电子工业出版社,2007.。
GPS软件接收机中信号捕获算法研究及Matlab仿真【开题报告】
毕业论文开题报告电子信息工程GPS软件接收机中信号捕获算法研究及Matlab仿真一、课题研究意义及现状GPS(Global Positioning System)即全球卫星定位系统,从1973年发展到2009年36年间,实际意义早已超过设计之初的定义。
现在,GPS不仅仅为移动目标提供导航、定位作用,而且还派生出许许多多新型功能;是人脑,电脑,移动目标三者之间的一种有机联系系统。
随着我国城市建设和改造步伐加快,城区道路不断新建,错综复杂的道路交通甚至衍生出一批以指路为业者。
新建的楼堂馆所,新铺的柏油马路让一些本来熟悉的地方变得陌生,纵横交错的城市道路,形态各异的立交桥,使得本城市的居民出门都不得不经常查看地图。
有数据表明,每年北京图书大厦销售排行榜的前三名中一定有地图。
为了适应城市的快速发展,电子地图也应运而生。
电子地图正是GPS软件接收机在实际应用中的一个典型例子。
使用者可以通过使用电子地图,随时随地知道自己所在的具体位置,还可以知道去目的地的具体路线。
卫星导航应用产业在国民经济中发挥着越来越重要的作用,将成为“十一五”发展的亮点。
在“十一五”期间,卫星导航在其它领域如航空、海路、铁路、建筑、电信、电力等方面的应用都会有很大的发展空间。
由此可见,无论在军事经济上,还是人们的日常生活中,GPS定位技术在未来的很长时间里仍会扮演着十分重要的角色。
通过对信号捕获算法的研究,不仅能使我进一步理解所学知识,还会对以后的工作起到意想不到的好处,尤其在提高信号接收速度和提高GPS性能方面,更能起到事半功倍的效果。
二、课题研究的主要内容和预期目标课题主要任务是研究时域滑动相关、并行频域搜索和并行码相位搜索的GPS信号捕获算法,并用Matlab软件对GPS信号进行捕获仿真实验,分析比较各种捕获方法的优缺点。
具体内容:(1)研究GPS信号捕获的基本捕获方法及基本原理;(2)设计出GPS信号捕获的流程图,使用Matlab软件进行仿真;(3)对三种方法所得结果互相进行比较,分析出各自的优缺点;(4)将仿真结果与预期结果进行对比,确认捕获方法的正确与否。
北斗卫星导航信号串行捕获算法MATLAB仿真报告(附MATLAB程序)
北斗卫星导航信号串行捕获算法MATLAB仿真报告一、原理卫星导航信号的串行捕获算法如图1所示。
图1 卫星导航信号的串行捕获算法接收机始终在本地不停地产生对应某特定卫星的本地伪码,并且接收机知道产生的伪码的相位,这个伪码按一定速率抽样后与接收的GPS中频信号相乘,然后再与同样知晓频率的本地产生的载波相乘。
GPS中频信号由接收机的射频前端将接收到的高频信号下边频得到。
实际产生对应相位相互正交的两个本地载波,分别称为同相载波和正交载波,信号与本地载波相乘后的信号分别成为,产生同相I支路信号和正交的Q 支路信号。
两支路信号分别经过一个码周期时间的积分后,平方相加。
分成两路是因为C/A码调制和P码支路正交的支路上,假设是I支路。
当然由于信号传输过程中引入了相位差,解调时的I支路不一定是调制时的I支路,Q支路也一样,二者不一定一一对应,因此为了确定是否检测到接收信号,需要同时对两支路信号进行研究。
相关后的积分是为了获取所有相关数据长度的值的相加结果,平方则是为了获得信号的功率。
最后将两个支路的功率相加,只有当本地伪码和本地载波的频率相位都与中频信号相同时,最后得到的功率才很大,否则结果近似为零。
根据这个结论考虑到噪声的干扰,在实际设计时应该设定一个判定门限,当两路信号功率和大于设定的门限时则判定为捕获成功,转入跟踪过程,否则继续扫描其它的频率或相位。
二、MATLAB仿真过程及结果仿真条件设置:抽样频率16MHz,中频5MHz,采样时间1ms,频率搜索步进1khz,相位搜索步进1chip,信号功率-200dBW,载噪比55dB(1)中频信号产生卫星导航信号采用数字nco的方式产生,如图2所示。
载波nco控制字为:carrier_nco_word=round(f_carrier*2^N/fs); 伪码nco控制字为:code_nco_word=round(f_code*2^N/fs);图 2其中载波rom存储的是正弦信号的2^12个采样点,伪码rom存储长度为2046的卫星伪码。
GPS卫星信号仿真和捕获算法研究
摘要GPS(Global Positioning System)是基于卫星的定位系统,被认定是当前定位导航设备中最重要的发展,在军事和民用中有着广泛的应用。
传统GPS接收机基于专用硬件,具有较高的灵敏度和信号处理速度,但是灵活性差,定型后便无法改动。
GPS软件接收机是利用通用处理器,对实时采集的GPS信号进行处理和计算。
其优点为具有高度的灵活性:可以方便地研究和实现新算法;也可以容易地对软件进行修改来适应未来的GPS信号,节约硬件成本。
因具有以上优点,GPS软件接收机的研发成为了当今世界的热门研究课题。
