变电站继电保护及自动装置
220kV智能变电站继电保护及自动化分析
220kV智能变电站继电保护及自动化分析
智能变电站继电保护及自动化是现代电力系统中的重要组成部分，它能够对电力系统进行可靠的安全保护和自动化控制。
本文将针对220kV智能变电站的继电保护和自动化进行分析。
继电保护是指针对电力系统中的故障情况进行保护动作的一种自动化系统。
在220kV 智能变电站中，继电保护系统主要包括主保护和备用保护两部分。
主保护设备通过对电路参数进行实时监测，一旦发现故障情况，就会触发动作保护，切断故障区域与系统其他部分的连接。
备用保护设备在主保护设备故障时，起到备份和补充的作用，保证系统的连续运行和可靠性。
自动化控制是指对电力系统中的操作进行自动化处理的一种手段。
在220kV智能变电站中，自动化控制系统主要包括监控、调度、数据采集和信息处理等功能。
通过现场监控设备的数据采集，自动化控制系统可以实时监测变电站的运行状态和装置参数，监控系统不仅能够提供变电站的运行状态，还能实现对设备的故障诊断和维护管理。
自动化控制系统还可以通过远程控制的方式，对变电站进行远程操作和控制，提高操作效率和安全性。
在220kV智能变电站中，继电保护和自动化控制紧密结合，互为支撑。
继电保护系统通过对电力系统中的故障情况进行监测和保护，保证变电站的安全运行；自动化控制系统通过对变电站的运行状态进行监控和控制，提高变电站的运行效率和可靠性。
继电保护与自动装置运行规程
电力系统继电保护和自动装置运行规程1 产品范围本规程规定了梨园矿供电公司电网地调直接管辖的继电保护和自动装置的运行、操作和事故处理规定。
本规程适用于梨园矿供电公司电网的运行维护、管理和事故处理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用和本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本不适用和本标准。
DL408-91 电业安全工作规程（发电厂和变电所电气部分）DL400-91 继电保护和安全自动装置技术规程(87)电生供字第254号继电保护和安全自动装置现场工作保安规定（82）水电生字第11号继电保护和安全自动装置现场运行管理规程DL/T587-1996 微机继电保护装置运行管理规程3继电保护运行的一般规定3.1电气设备不允许无保护运行。
3.2一次设备停电，保护装置及二次回路无工作时，保护装置可不停用，但其跳其它运行开关的出口压板应解除。
3.3母联（分段）兼旁路开关作旁路开关运行时，投入带路运行的保护，解除其它保护跳母联（分段）的压板；作母联（分段）开关运行时，投入其它保护跳母联（分段）的压板，停用带路运行的保护。
3.4合环调电时，保护方式不改变，调电结束后，投入带负荷线路的重合闸，停用充电备用线路的重合闸。
3.5正常情况下，同一站内同一电压等级的母线上，断开的电源联络线不应超过一条（正常断开的除外），机变的运行方式及变压器中性点接地方式不得超过附录A的规定。
变压器中性点接地方式由现场自行管理。
3.6继电保护和自动装置的投入、停用须经值班经理的命令或同意后才能进行。
当继电保护或自动装置有异常可能引起误动作，须立即处理时，现场值班人员可先行处理，然后向有关经理报告。
3.7继电保护和自动装置的定值变更（包括电流互感器的变比），应按保护定值通知单执行，执行完毕，相关领导应和现场值班人员进行核对。
变电站设施的继电保护与自动化装置
变电站设施的继电保护与自动化装置变电站是电力系统中的重要组成部分，负责将高压电能转变为适合输送和分配的低压电能。
为了确保变电站的安全和稳定运行，继电保护与自动化装置的设计和运行至关重要。
本文将重点讨论变电站设施的继电保护与自动化装置的功能和重要性，并探讨其在变电站运行中的应用。
继电保护是指在电力系统中，利用继电器来检测故障并采取相应的保护措施的过程。
变电站设施的继电保护主要包括电流保护、电压保护、变压器保护、线路保护等。
这些保护装置通过监测电力系统中的电流和电压，及时发现异常情况，并对系统进行保护，从而避免潜在的故障发生。
例如，在发生短路故障时，电流保护装置能够迅速断开故障线路，保护变电站设备和系统的安全。
自动化装置是指通过电气、电子和计算机技术实现对设备和系统的自动控制的装置。
在变电站中，自动化装置广泛应用于监测、控制和保护系统的各个环节。
例如，自动化装置能够实时监测电力系统的运行状态，通过采集和处理数据，预测潜在的故障风险，并及时采取措施进行干预和修复。
同时，自动化装置还能够对电力系统进行远程控制和管理，提高运行的效率和可靠性。
变电站设施的继电保护与自动化装置具有以下功能和重要性：1.故障检测与定位：继电保护装置能够及时检测电力系统中的故障，并定位故障位置，为后续的维修和恢复工作提供准确的信息。
2.安全保护：继电保护装置能够根据设定的保护准则，对电力系统中的故障进行断开和保护操作，保证系统和设备的安全运行。
3.灵敏度和速度：继电保护装置具有高灵敏度和快速动作的特点，能够在故障发生时立即做出响应，并采取相应的保护措施，以避免事故的扩大。
4.数据处理与分析：自动化装置能够实时采集电力系统的运行数据，并进行处理和分析，为系统的管理和运维提供准确的依据。
5.远程监控和控制：自动化装置通过网络技术，实现对远程变电站的监控和控制，提高运行的灵活性和可操作性。
变电站设施的继电保护与自动化装置在变电站的运行中起着至关重要的作用。
变电站继电保护及自动装置管理的几点建议
目前很 多变 电站 采用 多种厂 家多 种型 号 的保护 及 自动 装 置 ， 压板 和压 板标 签 的位置关 系不一 致 ： 有 的压板 在标 签上 方 、 的压 板在 标签 下方 、 的标签 有 有 就在压 板上 ， 压板 时容 易混 淆 ，０５年“ ．３事 投退 ２０ ６２” 故最 直接 的原 因就是 试验 人员 误把上 排压 板 的标签 看成下 排 压板 的标 签 从 而误 投 压 板 造 成 ， 对 这 种 针
为了保证运行人员随时正确无误地把握保护及 自动装置的正确运行情况 ， 建议变电站对继 电保护 定值通知书进行细化管理： 电站主控室 内只存放 变 现行有效并与调度员核对无误的继 电保护定值通知 书， 作废的和临时性的继 电保护定值通知 书不得存 放于站内， 另外 ， 为了方便进行查阅 ， 建议增加 目录 ， 注明继电保护定值通知书的名称和编号。
员 和参 考 试 验 数 据 后 ， 对 同类 装 置 和压 板 ， 制 针 绘
１ 静态管理
１ １ 采 用压板 分 区隔离 的 办法造成 视 觉表”置于保护屏 内， ， 值班员在进行压板投入操作时如有疑问可快速查 阅 此表 。
１５ 细化 继 电保护 定值 通知书 的管理 ．
护误 （ ） 漏 投压板 事 故 （ 遂 或 异 常 ） 露 出 的 问题 ， 未 暴
解决这一矛盾 ， 建议针对保护屏 内的具体装置 ， 编制 “ 保护及 自 动装置信息对照表” 保护及 自动装置 和“ 操作指南”并置于保护屏内， ， 方便值班员及时查阅， 同时也为值班员在操作和处理事故 （ 异常） 时提供 了 最直观 的技术指 导 。
元 。绘于表 ｌ 。
表 １
表 ３ 出， 看 只要配备 ２ 套轴承 ， 占用资金 ６Ｏ 元 ， ００ 实 际置信度为 ８ ．％。配备 ３ ０９ 套轴承 ， 占用资金 ９Ｏ Ｏ０ 元， 实际置信度就可高达 ９ ．％。 ３４ 我们从 分析结果看 出， 备件数 越多， 置信度越 大， 占用 的资金也越多。在维修资金不足的情况下 ， 怎样去平衡置信度与维修资金的矛盾， 寻求备件 的 实际合 理配 置 ， 我 们 实 际工 作 中要 重 点 考 虑 的 问 是 题。资金充足时 ， 首要考虑 的是置信度 ； 若资金不 足， 可适当降低置信度来满足要求 。但过度降低置 信度则要承担一定的风险。

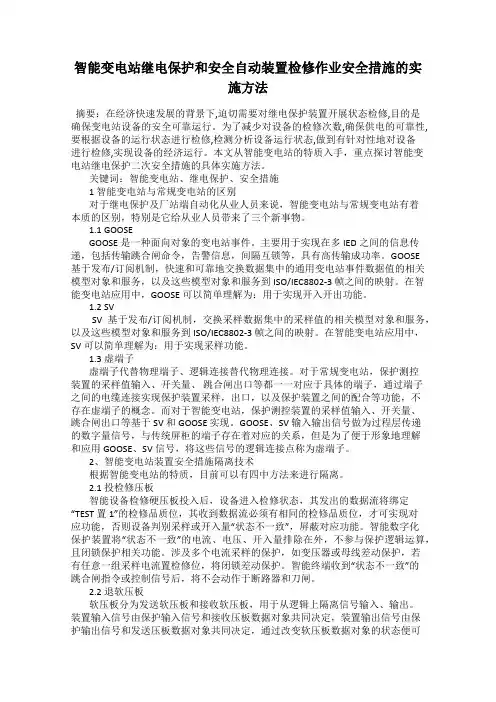

智能变电站继电保护和安全自动装置检修作业安全措施的实施方法
智能变电站继电保护和安全自动装置检修作业安全措施的实施方法摘要：在经济快速发展的背景下,迫切需要对继电保护装置开展状态检修,目的是确保变电站设备的安全可靠运行。
为了减少对设备的检修次数,确保供电的可靠性,要根据设备的运行状态进行检修,检测分析设备运行状态,做到有针对性地对设备进行检修,实现设备的经济运行。
本文从智能变电站的特质入手，重点探讨智能变电站继电保护二次安全措施的具体实施方法。
关键词：智能变电站、继电保护、安全措施1 智能变电站与常规变电站的区别对于继电保护及厂站端自动化从业人员来说，智能变电站与常规变电站有着本质的区别，特别是它给从业人员带来了三个新事物。
1.1 GOOSEGOOSE是一种面向对象的变电站事件。
主要用于实现在多IED之间的信息传递，包括传输跳合闸命令，告警信息，间隔互锁等，具有高传输成功率。
GOOSE基于发布/订阅机制，快速和可靠地交换数据集中的通用变电站事件数据值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3 帧之间的映射。
在智能变电站应用中，GOOSE可以简单理解为：用于实现开入开出功能。
1.2 SVSV基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3 帧之间的映射。
在智能变电站应用中，SV可以简单理解为：用于实现采样功能。
1.3 虚端子虚端子代替物理端子、逻辑连接替代物理连接。
对于常规变电站，保护测控装置的采样值输入、开关量、跳合闸出口等都一一对应于具体的端子，通过端子之间的电缆连接实现保护装置采样，出口，以及保护装置之间的配合等功能，不存在虚端子的概念。
而对于智能变电站，保护测控装置的采样值输入、开关量、跳合闸出口等基于SV 和GOOSE 实现。
GOOSE、SV 输入输出信号做为过程层传递的数字量信号，与传统屏柜的端子存在着对应的关系，但是为了便于形象地理解和应用GOOSE、SV 信号，将这些信号的逻辑连接点称为虚端子。

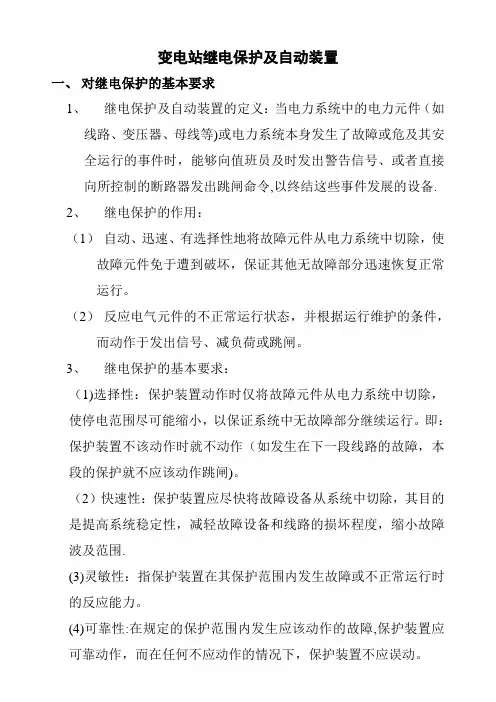

变电站继电保护及自动装置
变电站继电保护及自动装置一、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件（如线路、变压器、母线等)或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令,以终结这些事件发展的设备.2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。
3、继电保护的基本要求：（1)选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。
即：保护装置不该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸)。
（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围.(3)灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。
(4)可靠性:在规定的保护范围内发生应该动作的故障,保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。
二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。
(1）主保护:为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。
（2）后备保护：当主保护或断路器拒动时，用来切除故障的保护。
后备保护又分为:远后备保护:当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护.近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护.(3）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。
例如:断路器三相不一致保护、充电保护等。
2、根据保护的动作原理不同，保护可分为:（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3)同时反映电流和电压变化的保护：1)复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。
电力系统中的继电保护与自动装置
电力系统中的继电保护与自动装置一、引言电力系统作为现代社会的重要基础设施之一，其稳定运行对保障国家经济和社会的发展至关重要。
然而，电力系统中存在着各类故障和异常情况，如短路、过载、地故障等，这些问题如果得不到及时有效的处理，将对电力系统的正常运行产生严重影响。
因此，继电保护与自动装置的设计与应用成为电力系统运行的重要组成部分。
本报告将全面介绍电力系统中继电保护与自动装置的相关知识，包括其定义、分类、原理、设计与应用等内容。
二、继电保护与自动装置的概述1. 继电保护的定义与作用1.1 继电保护的定义1.2 继电保护的作用2. 自动装置的定义与作用2.1 自动装置的定义2.2 自动装置的作用三、继电保护与自动装置的分类1. 继电保护的分类1.1 按保护对象分类1.2 按保护功能分类1.3 按保护原理分类2. 自动装置的分类2.1 按应用领域分类2.2 按功能分类四、继电保护与自动装置的基本原理1. 继电保护的基本原理1.1 故障检测原理1.2 信号传递原理1.3 判断决策原理1.4 动作指令原理2. 自动装置的基本原理2.1 自动控制原理2.2 传感器原理2.3 执行机构原理五、继电保护与自动装置的设计与应用1. 继电保护的设计与应用1.1 设计流程与方法1.2 保护设备的选型1.3 实例分析：过电流保护的设计与应用2. 自动装置的设计与应用2.1 设计流程与方法2.2 控制策略的选择2.3 实例分析：电力系统自动装置在变电站的应用六、继电保护与自动装置的发展趋势1. 智能化发展趋势1.1 智能继电保护与自动装置的概念1.2 智能化技术在继电保护与自动装置中的应用2. 可靠性与灵活性发展趋势2.1 继电保护与自动装置的可靠性改进2.2 灵活性技术在继电保护与自动装置中的应用七、结论继电保护与自动装置作为电力系统运行的重要保障手段，在保障电力系统安全稳定运行方面发挥着重要作用。
本报告全面介绍了继电保护与自动装置的相关概念、分类、原理、设计与应用，并展望了其未来的发展方向。
继电保护和安全自动装置技术规程
继电保护和安全自动装置技术规程标题：继电保护和安全自动装置技术规程引言：继电保护和安全自动装置是电力系统中保障设备安全运行的重要组成部分。
本技术规程旨在明确继电保护和安全自动装置的设计、安装、运行和维护等方面的要求，提高电力系统的可靠性和安全性。
一、继电保护和安全自动装置的基本原理继电保护是指在发生电力系统故障或异常情况时，通过检测、测量和判断，对受故障影响的设备进行及时的断电或切除，并发送信号给其他设备进行联动操作，以实现系统自动切除和快速恢复运行的装置。
安全自动装置是指基于继电保护技术，通过逻辑判断和联动操作，对设备进行自动控制和保护的装置。
包括故障自动检测、故障定位、故障恢复和设备维护等功能。
二、继电保护和安全自动装置的设计要求1. 准确性和可靠性：继电保护和安全自动装置应具备高精度的测量和判断能力，准确地识别故障和异常情况，并快速地采取切除和联动操作。
2. 灵活性和可扩展性：继电保护和安全自动装置应具备灵活的配置和参数设置功能，能够适应不同的电力系统配置和运行环境，并能够扩展新的保护和控制功能。
3. 可靠性和可用性：继电保护和安全自动装置应具备高可靠性和可用性，能够在恶劣环境下稳定工作，并实现自动备份和自动切换功能。
4. 安全性和保密性：继电保护和安全自动装置应具备安全可靠的通信和控制功能，确保系统数据和操作命令的保密性和防篡改性。
三、继电保护和安全自动装置的安装要求1. 设备选型：根据设备的功能要求和电力系统的特点，选择适合的继电保护和安全自动装置，并确保其性能和功能满足规定要求。
2. 设备布置：根据电力系统的拓扑结构和操作便捷性，合理布置继电保护和安全自动装置，确保其接线正确、接地可靠，并具备良好的散热和防护措施。
3. 信号接口：继电保护和安全自动装置的信号接口应与电力系统的保护装置和自动控制系统兼容，并满足双向通信的要求。
四、继电保护和安全自动装置的运行要求1. 自检和校准：继电保护和安全自动装置应定期进行自检和校准，确保其测量和判断功能的准确性和可靠性。
变电站继电保护及安全自动装置配置原则
保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据：1.1.1 GB14285 《继电保护和安全自动装置技术规程》；1.1.2 DL/T 559-94 《220～500kV电网继电保护装置运行整定规程》；1.1.3 DL/T 584-95 《3～110kV电网继电保护装置运行整定规程》；1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》；1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知；1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》；1.1.7 北京电力公司：继电保护及安全自动装置配置原则；1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。
附件1：关于微机型母线保护有关功能使用原则规定的说明；附件2：河北南网微机型母线保护技术要求；附件3：微机型母线保护有关功能使用的原则规定。
1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行经管指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1～附件7；1.1.11 国家电网公司《十八项电网重大反事故措施》；1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》；1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》；1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。
1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV～220kV继电保护和安全自动装置及其二次回路。
110kV变电站继电保护及自动化系统设计
110kV变电站继电保护及自动化系统设计随着电力系统的发展，变电站的安全稳定运行变得越来越重要。
而继电保护及自动化系统的设计则是变电站运行的核心之一。
本文将针对110kV变电站继电保护及自动化系统的设计进行详细的介绍。
110kV变电站继电保护系统的设计首先要遵循以下几个原则：1. 可靠性：继电保护系统必须具备高可靠性，能够快速、准确地判断各种故障状态，并能够及时采取措施进行保护。
2. 灵活性：继电保护系统要能够适应不同的运行模式和故障形态，具备一定的灵活性和自适应能力。
3. 先进性：随着科技的发展，继电保护系统也要采用最新的技术，提高系统的先进性和智能化水平。
4. 安全性：继电保护系统必须具备良好的安全性能，确保变电站和周边设备的安全运行。
110kV变电站继电保护系统主要由保护装置、CT（电流互感器）、PT（电压互感器）、继电保护监控装置、信号线、通信设备等组成。
1. 保护装置：包括各种保护继电器、保护开关等，用于监测和保护电力设备。
2. 互感器：CT和PT用于将高压电流和电压信号转换为低压信号，供继电保护装置进行测量和保护动作。
3. 继电保护监控装置：用于对继电保护装置进行监控、设置、协调和故障录波等功能。
4. 信号线：用于传输各种保护信号和操作信号。
5. 通信设备：用于与上级电网监控中心及其他变电站进行通信。
以上各部分设备协调配合，构成了110kV变电站继电保护系统的整体框架。
110kV变电站自动化系统主要包括远动控制、自动调节、远动保护、自动化报警、数据采集等功能。
1. 远动控制：远动控制系统通过信号传输设备，与远方设备进行通信连接，实现对设备的远程控制，包括开关控制、调节控制等。
2. 自动调节：自动调节系统通过对电压、频率等参数的监测，可以实现对发电机、变压器等设备的自动调节，保证设备运行在最佳状态。
3. 远动保护：远动保护系统可以实现对设备的远程监测和保护，对设备发生故障时能够自动切除故障设备，保障系统的安全稳定运行。
继电保护及自动装置
2. CSC-241C数字式厂（所）用变保护测控 装置 • 反映相间故障的速断保护 • 过流保护 • 过负荷告警或跳闸功能 • 零序电流保护 • 失压保护带电流闭锁 • 非电量保护
面板介绍 一、LCD显示屏 • 一般状态，循环显示当前时间、测量值、 已投入的软压板、当前定植区号。 • 装置运行异常或保护动作，人为按键命令， 显示屏背光增强。
• 10kV厂用电保护装在10kV厂用电开关柜上 • 10kV厂用变保护对应的断路器一般为本开 关柜的开关 • 注意： 10kV#1母线进线901的厂用变保护对应的断 路器包括901开关，1#机的1开关，2#机的2 开关，1#主变的201开关。 10kV#2母线进线902同理。 10kV#3母线进线903没有保护装置
CSC-336C保护配置 • 跳闸： • 重瓦斯、油温高Ⅰ/Ⅱ（延时）、冷却器全 停（延时） • 发信： • 轻瓦斯、油位高、油位低、绕组温度、压 力释放、油压速动、油温高Ⅰ（瞬时）、 冷却器全停（瞬时）
CSC-316保护装置图片
显示界面及操作
• 装置显示界面分为循环显示、装置主菜单、 出厂调试菜单、主动上送报文窗口 • 装置循环显示模拟量、投入的压板、当前 定值区号、在屏幕顶部显示当前时间。按 QUIT键可以固定显示某一屏的信息，再按 QUIT继续循环显示。 • 在循环显示按SET键进入装置主菜单
二、四方键盘 • 四方键盘由[↑]、[↓]、[←]、[→]、[SET]、 [QUIT]键组成，使用以上按键就可以完成操 作。 • [SET]键 • 在循环显示状态下，按下“SET”键进入主 菜单；在进行投切压板、整定定值、切换 定值区、设置时间、设置装置地址等操作 时，相当于回车键，按下“SET”确认执行。
2.SGB750母线保护 • 分相式电流差动保护（含工频变化量电流 差动保护和常规电流差动保护） • 断路器失灵保护 • 母联失灵和死区保护 • 母联充电保护 • 母联过流保护 • 母联非全相保护 • 复合电压闭锁
110kV变电站继电保护及自动化系统设计
110kV变电站继电保护及自动化系统设计一、引言110kV变电站是电力系统中重要的接线点，它起着能量传递、故障隔离、继电保护和自动化控制等作用。
继电保护及自动化系统是110kV变电站重要的组成部分，其设计对于保障电网的安全稳定运行至关重要。
本文将围绕110kV变电站继电保护及自动化系统设计展开详细的阐述。
二、继电保护系统设计1.继电保护系统概述继电保护系统是变电站系统的重要组成部分，其作用是在电网发生故障时，快速准确地隔离故障，保护设备和线路的安全运行。
110kV变电站的继电保护系统应包括主保护和备用保护，在设计之初需要结合电网的特点和负载情况，合理选择保护装置、传感器和连接方式，确保继电保护系统的可靠性和稳定性。
2.继电保护装置的选择在110kV变电站继电保护系统设计中，需要选择合适的继电保护装置，常见的有电流互感器、电压互感器和继电保护设备。
电流互感器用于测量电流、检测过流和短路故障，电压互感器用于测量电压、检测过压和欠压故障，而继电保护设备则根据测量的电流和电压信号进行逻辑判断，实现对电网的保护功能。
3.继电保护方案设计110kV变电站继电保护系统设计中，继电保护系统与其他系统之间需要进行合理的联锁设计，以确保在电网发生故障时能够实现快速、准确的隔离和保护。
联锁设计应考虑继电保护系统与自动化控制系统、电气设备和保护装置之间的逻辑关系，根据需要设置相应的联锁信号和动作条件，确保整个变电站系统能够协调运行。
110kV变电站继电保护系统在设计完成后，需要进行仿真分析，验证其在各种故障情况下的保护动作情况和保护范围。
通过仿真分析可以发现设计中存在的问题和不足，及时对继电保护系统进行调整和改进，确保其在实际运行中能够可靠地发挥作用。
三、自动化系统设计110kV变电站的自动化系统包括远动控制、监控、数据采集和故障诊断等功能，其目的是实现对电网设备和线路的远程监控和控制，提高运行效率和安全性。
在自动化系统设计中需要考虑设备的可靠性、通信网络的稳定性和数据的实时性，确保自动化系统能够满足变电站的实际需求。
继电保护及安全自动装置检验条例(南方电网)
Q／CSG 中国南方电网有限责任公司企业标准Q／CSG 1 0008—2004继电保护及安全自动装置检验条例2004-03-01发布2004-06-01实施中国南方电网有限责任公司发布中国南方电网公司关于颁发《变电运行管理标准》等十二项生产标准的通知南方电网生[2004]3号超高压输变电公司、中国南方电网电力调度通信中心，各子公司：为规范公司系统的安全生产行为，开展公司安全生产规范化建设，公司组织编制完成了《变电运行管理标准》等十二项生产标准，并经公司标准化委员会批准通过，现予以颁布，自二○○四年六月一日起执行。
请各单位认真学习，遵照执行。
附件：1. 《变电运行管理标准》2. 《架空线路及电缆运行管理标准》3. 《发电运行管理标准》4. 《变电站安健环设施标准》5. 《架空线路及电缆安健环设施标准》6. 《发电厂安健环设施标准》7. 《电气工作票技术规范》（发电、变电部分）8. 《电气工作票技术规范》（线路部分）9. 《电气操作导则》10. 《电力设备预防性试验规程》11. 《继电保护及安全自动装置检验条例》12. 《输变电设备状态评价标准》南方电网公司筹备组（代章）二OO四年二月十九日目次前言1 范围2 规范性引用文件3 总则4 检验种类及周期5 检验前的准备工作6 检验仪器仪表的基本要求7 试验回路接线的基本要求8 外部检查9 有关回路的绝缘检验10 电流、电压互感器及其回路检验11 断路器、隔离开关传动装置及有关二次回路的检验12 有关操作信号设备及其回路的检验13 逆变电源的检验14 装置用高频通道及光纤通道的检验15 整定试验要求16 整组试验17 用一次电流及工作电压的检验18 投入运行前的准备工作附录A（规范性附录）各种功能继电器的全检、部检项目附录B（规范性附录）各种继电保护成套装置的全检、部检项目附录C（规范性附录）各类安全自动装置的全检、部检项目附录D（规范性附录）变电站自动化系统及保护信息采集系统的全检、部检项目前言为把中国南方电网有限责任公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的目标，确保南方电网连续、安全、稳定、可靠运行，按照中国南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立和健全中国南方电网有限责任公司标准体系，特制定本标准。
2023年继电保护及安全自动装置运行管理规程
2023年继电保护及安全自动装置运行管理规程第一章总则第一条为了规范继电保护及安全自动装置的运行管理，增强电力系统的安全稳定运行，根据国家有关法律法规，制定本规程。
第二条本规程适用于发电厂、变电站、输电线路、配电站等电力系统中的继电保护及安全自动装置的运行管理。
第三条继电保护及安全自动装置的运行管理包括设备安装调试、定期检修、运行监控和事故应急处理等内容。
第二章设备安装调试第四条继电保护及安全自动装置的安装应符合国家相关标准和规范要求，严禁忽视安全和质量。
第五条安装前，应编制详细的安装方案，并严格按照方案进行施工。
对于涉及重要的继电保护及安全自动装置，应进行模拟计算和验证。
第六条安装过程中，应遵守操作规程，确保施工质量。
安装完成后，应进行必要的验收和测试，确保装置的正确性和可靠性。
第七条调试过程中，应按照设备的技术要求和操作规程，进行设备参数设置和系统功能测试。
调试完成后，应进行必要的验收和记录，确保装置的正常运行。
第三章定期检修第八条继电保护及安全自动装置的定期检修应按照规定的周期和要求进行，检修内容应包括设备状态检查、参数校正、软件更新、设备试验等。
第九条定期检修前，应编制详细的工作计划和检修方案，明确责任和工作内容。
第十条在定期检修中，应及时清理设备和周围环境，检查设备的电气连接和接地，进行必要的维护和更换。
第十一条定期检修的结果应进行记录和归档，对于发现的问题和隐患，应及时报告并采取相应的措施进行修复。
第四章运行监控第十二条继电保护及安全自动装置的运行应进行实时的监控和数据采集，以及定期的运行分析和评估。
第十三条运行监控应包括设备工作状态、参数测量、设备故障记录等内容，确保设备的正常运行。
第十四条运行监控中，应及时处理设备故障，做好故障记录和分析，提出相应的改进和完善措施。
第十五条运行监控结果应及时报告相关人员，以便及时采取必要的措施进行处理。
第五章事故应急处理第十六条继电保护及安全自动装置发生事故时，应及时启动应急预案，采取必要的措施进行应急处理。
继电保护及自动装置检验作业指导书
继电保护及自动装置检验作业指导书山西鑫众和电力贸易有限公司工程名称：宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程资料名称：继电保护及自动装置检验作业指导书批准：审核：编制：单位名称：山西鑫众和电力贸易有限公司项目部名称：山西和祥建通工程项目管理有限公司忻州电网工程项目监理部目录1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18范围引用标准职责作业程序和方法检验装置、仪器、仪表的准备保护装置的外部检查电流、电压互感器及其他的检验安装在断路器、隔离开关传动装置内的有关设备及回路的检验有关操作信号设备及其回路的检验继电器和辅助设备机械部分的检验回路的绝缘检查继电器和辅助设备电气特性的检验、相互动作及整定试验新安装设备的整组试验用电流及工作电源的检验投入运行前的准备工作作业结果的检查和验收文明施工要求1、范围本作业指导书适用于宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程，我公司承担施工范围的继电保护及自动装置检验。
2、引用标准《继电保护及电网安全自动装置检验条例》水电1987.10《华北500千伏系统机电保护装置及规程》第一、二、三册华北局1989.3.《WXH-11型微机保护检验规程》水电问1994..8《WXB-01A型微机保护检验规程》水电部1994.8《华北电网500KV系统调试规定》（试行）华北局1993.6《电业安全工作规程》3、职责施工班长技术人员负责本指导书在本施工班组内正确有效地实施。
4、作业程序和方法4.1试验电源的要求：4.1.1交流试验电源和相应调整设备应有足够的容量，以保证最大试验负载下，通入装置的电压和电流均为正弦波，不得有畸变现象。
如果有条件测试试验电源的谐波分量时，试验电源及电压的谐波分量不宜超过5%。
试验用电源变压器一次应为三角形，二次应为星形结线的三相四线制，相电压为100 /3，容量不小于10kVA.。
智能变电站继电保护和安全自动装置运行管理规定
目录
目
录
Contents
01
总则
职责分工
02
03
专业工作界面划分
调控运行
04
0055
现场运行
维护管理
06
07
附录
目录
01 PART ONE
总则
1 总则
➢ 适用范围
第二条 本规定明确了智能变电站继电保护和安全自动装置调控运行、 现场运行、检验维护的相关技术和管理要求，适用于四川电网智能变电 站继电保护和安全自动装置的运行、维护、检修。本规定中未尽事宜按 《四川电网继电保护及安全自动装置运行管理规定》执行。
保护定值 控制字
4 调控运行
➢ 定值及软压板管理
软压板
投退原则
SV软压板
GOOSE出口软压 板
GOOSE接收软压 板
应根据保护装置实际接线和运行状态 确定
装置功能软压板
按照电网调度运行要求，根据现场运 行规程中的软压板操作规定执行
✓应采取技术措施和管理措施保证继电保护装置远方操作的可靠性。在
保护远方操作可靠性未经确认前，保护装置远方控制软压板、远方修改
建设管理单位
智能变 电站
设计单位 继电保护设备制造商 系统集成商 安装调试单位 四川电科院
目录
03 PART THREE
专业工作界面划分
3 专业工作界面划分
➢ 一次专业负责一次设备与端子排外侧（含端子排）之间 设备、连线和回路的专业管理和运维
➢ 保护专业负责继电保护装置至端子排外侧端子（不含端 子排）之间设备、连线和回路的专业管理和运维继电保 护和安全自动装置附属设施
✓根据本规范内容，修订了适用范围，明确本规范适用于所有电压等级。
继电保护及安全自动装置简介
继电保护及安全自动装置原理与应用2022年12月01基本介绍02保护配置03线路保护04母线保护05变压器保护06安全自动装置07电容器保护01继电保护的基本介绍1.1 电网故障类型三相短路故障、单相接地故障、两相短路故障、两相短路接地输电线路故障类型：u雷击造成短路；树枝、风筝等掉线上引起短路;气候恶劣引起污闪等 ；u温度过高、绝缘性能下降、负荷过重、电气参数超标、机械原因等引起设备损坏或保护跳闸； 母线故障类型：u设备绝缘降低击穿，如电流互感器、避雷器、瓷瓶、电缆等；u异物、小动物跨越母线，如铁皮、老鼠、蛇、猫等;u倒闸操作过程的人为原因；变压器故障类型：u铁芯发热u变压器漏油u绕组相间短路, 匝间短路,单相绕组或引出线通过外壳发生的单相接地故障等1.2 保护四性u可靠性：保护范围内发生故障，保护装置可靠动作，而在任何不应动作的情况下，保护装置不应误动。
u快速性 ：保护装置应尽快将故障设备从系统中切除，目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。
u选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。
u灵敏性：保护装置在其保护范围内发生故障或不正常运行时的反应能力。
1.3 故障时电气量变化u 电流：电流增大、出现差流、出现序分量 （零序、负序）u 电压：电压降低、出现序分量 （零序、负序）电流电压间相角发生变化、电流与电压比值发生变化。
正序正序正序负序零序正序负序正序负序零序1.4 继电保护的组成1.4 继电保护的组成u测量回路：电压互感器、电流互感器和二次回路。
将高电压和大电流变为低电压和小电流， 同时也起到隔离作用，防止高电压和大电流对人身和设备的伤害。
电流互感器的极性是非常重要：极性决定了保护判断方向的正确性，同时也决定了差电流的值——保护动作值。
u保护装置：每一个装置里都包括了各种与设备相关、并能反应该设备大部分故障的保护元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站继电保护及自动装置一、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件（如线路、变压器、母线等）或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令，以终结这些事件发展的设备。
2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。
3、继电保护的基本要求：（1）选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。
即：保护装置不该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸）。
（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。
（3）灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。
（4）可靠性：在规定的保护范围内发生应该动作的故障，保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。
二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。
（1）主保护：为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。
（2）后备保护：当主保护或断路器拒动时，用来切除故障的保护。
后备保护又分为：远后备保护：当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护。
近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护。
（3）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。
例如：断路器三相不一致保护、充电保护等。
2、根据保护的动作原理不同，保护可分为：（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3）同时反映电流和电压变化的保护：1）复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。
2）距离保护：通过测量阻抗来反映故障点到保护安装处的距离，并根据距离的远近确定动作时间的一种保护。
（4）同时反映被保护元件各侧电气量变化的快速保护：1）差动保护：是将被保护设备各侧按照环流法接线形成差动回路，保护范围内故障，差动回路出现差电流时，保护动作跳闸。
2）线路高频保护：是通过某种通信通道将线路两侧的保护装置纵向连接起来，，将各端的电气量（如电流、功率的方向等）转化为高频信号传送到对端进行比较，判断故障是否在保护范围内，从而决定是否动作于跳闸。
高频保护的保护范围为本线路全长，但不能作为相邻线路的后备保护。
线路的高频保护根据不同的动作原理又可分为：a 方向高频保护：按照比较线路两侧短路功率方向的原理构成，以母线指向线路为正方向，以线路指向母线为反方向；在外部故障时，两侧方向相反，保护不动作，在内部故障时，两侧方向相同，保护动作跳闸。
b距离高频保护：以方向距离元件（方向阻抗继电器）为判别元件，通过收发信机接收和发送故障信息，进行比较。
外部故障时，至少有一侧保护不动作，保护闭锁跳闸。
内部故障时，两侧保护同时动作，将两侧开关跳开。
高频保护根据动作特性又分为闭锁式及允许式。
闭锁式高频保护在线路发生故障时，首先由启动元件向对侧发送闭锁信号，当保护正向元件动作后停止发信，收不到对侧闭锁信号同时本侧保护元件动作时，保护出口跳闸。
允许式高频保护在发生故障时，保护元件动作后向对侧发送允许信号，收到对侧允许信号同时本侧保护元件动作保护出口跳闸。
（5）反映系统异常运行时出现的判据的保护：如零序电流、零序电压保护等。
（6）反映非电气量的保护，如瓦斯、过温、压力释放等。
三、各电压等级保护装置配置的特点1、10kV、35kV电网：反映相间短路故障的一般采用过电流保护，后备保护为远后备方式。
对于单侧电源辐射形电网的单回线路，一般装设带速断或不带速断的过电流保护，保护装置采用定时限或反时限特性。
对于多电源的复杂网络，电流保护可增加方向元件。
对于发电厂引出的电源联络线，如方向电流保护不能满足要求，可采用简单的距离保护；如线路很短，可采用差动保护。
对于平行线路，可采用方向横差或电流平衡保护作为主保护，以电流保护作为后备保护。
对于单相接地故障，不装设作用于跳闸的保护，只装设反映零序电压的信号装置。
2、110kV电网：当电网结构不复杂时，反映相间短路故障的一般应采用三段式距离保护或电流保护，反映接地故障的采用零序电流保护。
后备保护为远后备方式。
当电网结构复杂，如多电源网络，可采用带方向的电流保护和零序电流保护。
采用电流保护不能满足选择性、灵敏性和快速性要求时，应采用相间距离保护和接地距离保护。
后备保护为远后备方式。
3、220kV电网：一般采用保护线路全长的纵联保护作为主保护，如高频保护、纵差保护等。
以三段式相间距离和接地距离保护、阶段式零序电流保护作为后备保护。
同时采用近后备保护，如断路器失灵保护。
保护采用双重化，即采用不同原理、不同接线形式，由不同的蓄电池和直流母线供电，保护动作于不同的跳闸线圈，实现两套保护的相互备用。
220kV线路保护：几种常见的220KV线路保护的保护功能配置：四、断路器保护装置：1、断路器失灵保护：保护动作后，如断路器拒动，失灵保护启动将故障断路器相邻的设备切除。
在双母线接线中，失灵保护动作的接点与线路保护动作的接点串接后启动母线保护跳闸，跳开故障断路器所在母线上所有设备及母联开关。
在3/2接线中，失灵保护动作跳开故障开关相临所有断路器。
2、三相不一致：当断路器运行中出现非全相运行时，保护启动跳开断路器。
通过断路器的位置接点和零序电流或负序电流作为动作的判据。
其动作时间应躲过单相重合闸的动作时间。
3、线路充电保护：线路充电时使用。
其整定值很小且无时限。
4、断路器死区保护：当故障发生在断路器与CT间，断路器跳开后，对侧仍向故障点供应电流，此时，保护将发迅机闭锁，停止向对侧发送闭锁信号，使对侧高频保护跳闸。
五、母线保护装置：1、保护范围：保护母差CT以内的设备。
如：母线、母线PT、母线刀闸等。
2、保护构成：由大差动和小差动构成。
其中大差作为启动元件，小差动为判别元件。
3、动作原理：。
4、母联死区保护：当故障发生在母联断路器与CT间，母联断路器跳开后，另一母线仍向故障点供应电流，此时，利用母联的辅助接点将母联CT二次封堵，使另一母线的小差动启动，跳开其他断路器。
六、变压器保护装置1、变压器的故障类型：变压器的故障又可分为油箱内故障和油箱外故障两种。
油箱内故障包括绕组的相间短路、接地短路、匝间短路以及铁芯的烧损等。
油箱内部故障时产生的电弧将引起绝缘物质的剧烈气化，从而可能发生爆炸，因此这些故障应尽快切除。
油箱外的故障，主要是套管和引出线上的短路或接地。
此外，还有由于外部相间短路引起的过流以及变压器外部接地短路引起的过电流及中性点过电压，变压器突然甩负荷或空载长线路时变压器的过励磁等。
变压器的异常运行状态主要有过负荷和油面降低以及油位过高等。
2、变压器保护配置：（1）非电量保护1）瓦斯保护：防止变压器油箱内部各种短路或接地故障和油面降低。
保护范围是变压器油箱内部。
包括本体和有载。
2）压力释放。
当变压器内部压力超过整定值时，安全阀打开，同时将变压器各侧断路器跳开。
3）冷控失电：当变压器冷却器全停时，发信号，超过20分钟，温度70℃以上，跳开各侧断路器；达不到70℃。
最多1小时跳闸。
（2）差动保护：防止变压器绕组和引出线相间短路、大电流接地系统侧绕组和引处线接地短路及绕组匝间短路。
保护范围是变压器各侧差动CT内设备。
差动保护由差动速断、比率差动和二次谐波制动组成。
：（3）过流保护（复合电压闭锁）：防止变压器外部相间短路并做为变压器瓦斯和差动保护后备保护。
（4）零序保护（电流、电压、间隙）：防止大电流接地系统中变压器外部接地短路。
（5）过负荷保护：防止变压器过负荷。
3、变压器保护动作行为：以220KV变压器为例（1）主保护：差动或瓦斯保护动作同时跳开变压器各侧开关；（2）220KV侧后备保护：220KV复合电压闭锁过流动作跳各侧开关；220KV零序方向过流Ⅰ时限跳母联，220KV零序方向过流Ⅱ时限作跳本侧开关；放电间隙保护（经放电间隙接地的变压器投入）动作跳各侧开关；非全相运行动作跳本侧开关；（3）110KV侧后备保护：110KV复合电压闭锁方向过流第一时限动作跳母联开关，第二时限动作跳本侧开关；110KV复合电压闭锁过流：第一时限动作跳母联开关，第二时限动作跳各侧开关；110KV零序方向过流Ⅰ段第一时限动作跳母联开关，第二时限动作跳本侧开关；110KV零序过流：第一时限动作跳母联开关，第二时限动作跳各侧开关；（4）35KV（10KV）后备保护：35KV（10KV）复合电压闭锁过流Ⅰ段（时限速段）第一时限跳分段，第二时限动作跳本侧开关；35KV（10KV）复合电压闭锁过流Ⅱ段（定时过流）第一时限跳分段，第二时限动作跳本侧开关；（5）变压器过负荷：发信号；（6）压力释放：发信号；（7）线温或油温高：发信号；（8）冷却器全停或冷控失电：发信号；20分钟后跳闸。
七、变电站自动装置（一）重合闸装置1、作用：线路发生故障跳闸后，重合闸装置启动，如线路属于暂时性故障，开关将再次合闸，恢复线路供电。
当断路器偷跳或人员误碰时能够将开关再次合闸。
2、各电压等级下重合闸装置的配置：在10kV、35kV、110kV系统中一般采用三相一次重合闸，断路器断开后，重合闸装置启动使开关再次合闸，重合不成跳开三相不再重合。
在220KV 系统中一般采用综合重合闸，分为单相、三相、综合、停用重合闸四种方式。
电源联络线，三相及综合重合闸应装设无压或同期装置，防止线路重合引起非同期并列。
线路一端投无压重合闸，另一端投同期重合闸，投无压重合闸的一端应同时投入同期装置，以保证在断路器偷跳或人员误碰时重合闸装置能启动。
3、综合重合闸运行方式：1）单相重合闸：单相故障，单相跳闸，重合单相，重合不成后跳开三相不再重合。
两相及以上故障跳开三相不重合。
2）三相重合闸：任何类型的故障都是三相跳闸，三相重合（鉴定同期或无压），重合不成后跳开三相不再重合。
3）综合重合闸：单相故障，单相跳闸，重合不成后跳开三相不再重合。
两相及以上故障三相跳闸，三相重合（鉴定同期或无压），重合不成后跳开三相不再重合。
4）停用重合闸：任何类型故障都是三相跳闸不再重合。
4、重合闸与保护的配合：1）重合闸后加速：线路发生故障时，保护有选择性的切除故障，重合闸启动将开关再次合闸，若线路为永久性故障，保护的时间元件退出，保护无选择性的将断路器跳开。
