ca直读式含气量测定仪操作规程
直读式混凝土含气量测定仪
![直读式混凝土含气量测定仪](https://img.taocdn.com/s3/m/d20c8258581b6bd97e19ea3d.png)
直读式混凝土含气量测定仪使用说明书北京路达兴业仪器有限公司一、直读式混凝土含气量测定仪概述AHL-7L型直读式混凝土含气量测定仪适用于测定骨料粒径不大于40mm,含气量不大于10%,有坍落度的混凝土拌合物中的含气量,符合交通部发布JTGE30-2005《公路工程水泥及水泥混凝土试验规程》的全部规定,该仪器测定方法符合GBJ80-85标准。
二、直读式混凝土含气量测定仪技术参数1、容积:7升2、含气量量程:≤10%3、粗骨料的最大粒径:≤40毫米4、最小读数:0.1%5、设计最高压力:4MPa6、最高工作压力:0.4MPa7、气密性试验压力:0.4MPa8、重量:11kg三、直读式混凝土含气量测定仪原理AHL-7L型直读式混凝土含气量测定仪测定原理是根据气态方程,保持一定压力的气室和装满试料的容器之间,开闭压力平衡时,两个容器的压力达到平衡时,气室压力减少的量即是砂浆中的空气含量所占的百分比,在压力表上表示出的即是试料中的空气含量。
四、AHL-7L特点1、量钵采用铝合金耐酸碱材料精密铸造,结构严谨,容积准确,确保直读测定值的度。
2、直接读出所测定混凝土的含气量,操作简单方便,数值准确,减少了繁琐的绘制含气量与压力表值关系的曲线,省时省力。
3、采用精制仪器装置压力表,安全性能好,刻度盘清晰直观。
4、各部位的密封圈采用特种密封材料,密闭性能好,经久耐用,使用寿命长。
5、内置手泵轻巧省时省力。
6、注水式测定,无注水式测定兼用。
7、体积小重量轻,便于携带,最适于现场高频连续使用。
五、直读式混凝土含气量测定仪适用范围广泛适用于建工,公路,铁路,水利水电,港口。
机场建设等各种施工现场混凝土含气量的测定,工程质量的监督管理,混凝土材料的科研教学实验。
稳定的测定结果给科研检测提供了可靠的数据依据,在混凝土必不可少的含气量控制中发挥了重要作用。
简单的操作方法和简洁的安全设施给操作者带来了最大的方便,特别是在气候条件恶劣的施工环境下减轻操作者的劳动强度,提高了工作效率,施工质量有了可靠的保证。

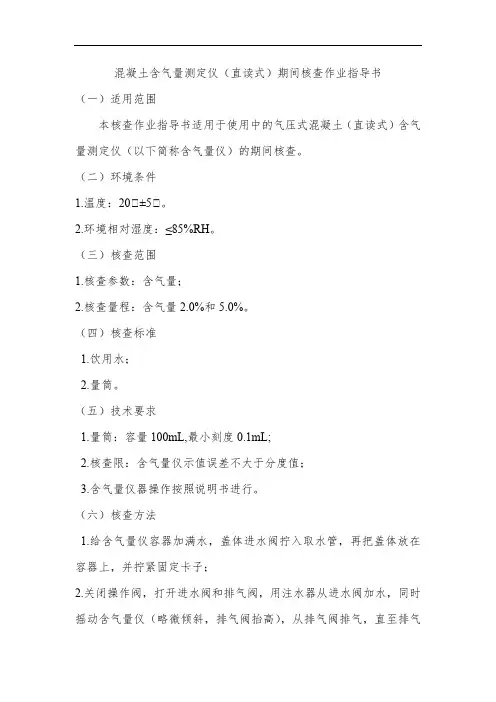

混凝土含气量测定仪(直读式)期间核查作业指导书【精】
![混凝土含气量测定仪(直读式)期间核查作业指导书【精】](https://img.taocdn.com/s3/m/e79550a014791711cd79173b.png)
混凝土含气量测定仪(直读式)期间核查作业指导书(一)适用范围本核查作业指导书适用于使用中的气压式混凝土(直读式)含气量测定仪(以下简称含气量仪)的期间核查。
(二)环境条件1.温度:20℃±5℃。
2.环境相对湿度:≤85%RH。
(三)核查范围1.核查参数:含气量;2.核查量程:含气量2.0%和5.0%。
(四)核查标准1.饮用水;2.量筒。
(五)技术要求1.量筒:容量100mL,最小刻度0.1mL;2.核查限:含气量仪示值误差不大于分度值;3.含气量仪器操作按照说明书进行。
(六)核查方法1.给含气量仪容器加满水,盖体进水阀拧入取水管,再把盖体放在容器上,并拧紧固定卡子;2.关闭操作阀,打开进水阀和排气阀,用注水器从进水阀加水,同时摇动含气量仪(略微倾斜,排气阀抬高),从排气阀排气,直至排气阀出水口连续冒水为止,关闭进水阀和排气阀。
采用手泵加压的含气量仪还要关闭气室排气阀;3.用打气筒从打气阀或手泵打压,使压力过初始压力为止。
停止5s 后,微开进气阀或气室排气阀,使表压准确定位在初始压力线上。
微开操作阀,若指向零点,即本仪器零点校正合格;4.零点校正后,将一个标定管接在进水阀上端,通过标定管和取水管从容器中吸水到量筒中,吸入量为容器的2.0%,关闭进水阀。
5.打开排气阀,使容器内压力与大气压平衡。
关闭全部阀门,重新加压,使气室压力稍过初始压力;6.微调进气阀或气室排气阀到表针对准初始压力值,静停5s,微开操作阀待指针稳定后读取含气量示值V20;7.重复以上操作步骤,吸出5.0%的水,按上述步骤测试含气量V5.0。
(七)核查结果计算含气量示值误差Δ:Δ2.0=V2.0-2.0%Δ5.0=V5.0-5.0%式中:Δ2.0——吸出含气量仪容积2.0%的水时含气量仪的示值误差;Δ5.0——吸出含气量仪容积5.0%的水时含气量仪的示值误差;V2.0——吸出含气量仪容积2.0%的水时含气量仪的示值;V5.0——吸出含气量仪容积5.0%的水时含气量仪的示值。
混凝土含气量测定仪操作规程
![混凝土含气量测定仪操作规程](https://img.taocdn.com/s3/m/46dae96f1711cc7931b716e6.png)
混凝土含气量测定仪操作规程
1.用湿布将量钵和盖的内表面擦净,然后装入混凝土试样,用振台式或插刀式振捣器振实,使混凝土表面泛浆呈釉光,并用抹子仔细抹平,无气泡存在。
2.称出容器和混凝土试样的总重量,并由此求得容器内混凝土总重W。
3.在正对操作阀孔的混凝土表面贴一小块薄纸或塑料薄膜,擦净法兰盘,盖好量钵盖,拧紧钳式夹,打开排气阀。
4. 关闭操作阀从进气阀充入压缩空气,通过操作阀调整气室压力并轻扣表盘,使压力表指针为0.1MPa。
5.关紧操作阀打开进水阀加入少量水,关闭进水阀,排水阀使之密封不漏气。
6.打开操作阀,使气室内的压缩容气进入量钵,待压力表指针稳定后,读出表值,并以此读数按预先率定好的含气量与压力表读数关系曲线,测得相应的含气量A1。
7.打开排气阀,解除压力。
8. 重复4、5、6条操作步骤,复测一次含气量值A2。
注意事项:
1.操作仪器前应先阅读使用说明书,严格按照说明书的操作程序进行。
2.在标定程序上,先打压后放水,再松开出气阀,把量钵内的压力空气放完,再拧紧出气阀。
3.在含气量测试完以后,再松开出气阀,把量钵内的压力空气排完,不得用微调阀排气更不能按阀门杆。
含气量测定仪操作规程
![含气量测定仪操作规程](https://img.taocdn.com/s3/m/10571001e418964bcf84b9d528ea81c759f52e50.png)
含气量测定仪操作规程
《含气量测定仪操作规程》
一、前言
含气量测定仪是一种用于测定物质中气体含量的仪器,其准确操作对于实验结果的可靠性至关重要。
为了保证含气量测定仪的正确操作,特制定以下操作规程。
二、仪器准备
1. 确保所需的含气量测定仪处于良好的工作状态,无损坏和污染。
2. 仔细阅读含气量测定仪的操作手册,了解仪器的结构和功能。
三、样品准备
1. 准备待测样品,并按照实验要求处理和清洁。
2. 根据样品的性质和要求,选择合适的测定方法和条件。
四、仪器操作
1. 打开含气量测定仪的电源开关,等待仪器启动并达到稳定状态。
2. 按照操作手册的指示,将样品装入测定仪的测量室,并严格按照要求进行操作。
3. 根据实验要求设置测定参数,如温度、压力等。
4. 启动测定仪的测量程序,并等待测定结果。
五、数据处理
1. 对测得的含气量数据进行仔细的分析和处理,确保数据的准
确性和可靠性。
2. 记录并保存测定结果,同时及时整理实验数据。
六、仪器维护
1. 完成实验后,关闭含气量测定仪的电源开关,并对仪器进行清洁和维护。
2. 定期维护含气量测定仪,包括校准仪器、更换易损件等。
七、安全注意事项
1. 在操作含气量测定仪时,要注意安全第一,严格遵守实验室安全规章制度。
2. 操作人员要具备相关的训练和资质,不得擅自操作含气量测定仪。
依据以上操作规程,正确操作含气量测定仪,可确保实验结果的准确性和可靠性,为科学研究提供可靠的数据支持。
CA-3直读式含气量测定仪操作规程
![CA-3直读式含气量测定仪操作规程](https://img.taocdn.com/s3/m/4d653719e418964bcf84b9d528ea81c758f52e8a.png)
CA-3直读式含气量测定仪操作规程1. 引言本操作规程旨在指导操作人员正确、安全地使用CA-3直读式含气量测定仪,确保测量结果的准确性和仪器的完好。
2. 适用范围本规程适用于所有使用CA-3直读式含气量测定仪的实验室和现场操作人员。
3. 术语和定义3.1 含气量指混凝土或其他建筑材料中空气含量的百分比。
3.2 直读式指仪器能够直接显示测量结果,无需额外计算。
3.3 校准指对仪器进行调整,以确保测量结果的准确性。
4. 仪器概述4.1 仪器组成主机传感器显示屏操作按钮电源适配器4.2 功能特点快速测量直读显示高精度易于操作5. 安全须知5.1 使用前准备确保仪器完好无损。
检查电源适配器和电缆是否完好。
5.2 使用环境避免在潮湿或强磁场环境中使用仪器。
5.3 操作人员操作人员应经过专业培训。
遵守实验室安全规程。
6. 操作步骤6.1 开机连接电源适配器。
按下电源按钮,开启仪器。
6.2 校准根据说明书进行仪器校准。
使用标准气体进行校验。
6.3 样品准备按照测试要求准备样品。
确保样品代表性和均匀性。
6.4 测量将样品放入仪器测量室。
按下测量按钮,开始测量。
6.5 结果读取观察显示屏,读取含气量。
记录测量结果。
6.6 关机完成测量后,按下电源按钮关闭仪器。
断开电源适配器。
7. 维护和保养7.1 日常保养清洁仪器表面,避免灰尘积累。
定期检查电缆和连接器。
7.2 校准维护根据制造商建议进行定期校准。
记录校准数据,以备查询。
7.3 故障排除遇到问题时,首先查阅故障排除指南。
如有必要,联系技术支持。
8. 附录8.1 仪器规格型号:CA-3测量范围:0% - 10%精度:±0.1%电源:220V AC8.2 操作按钮功能开机/关机:启动或关闭仪器。
测量:开始测量过程。
校准:进行仪器校准。
8.3 常见问题解答Q: 仪器无法开机。
A: 检查电源适配器和电源连接。
Q: 测量结果不稳定。
A: 进行仪器校准或检查样品准备。

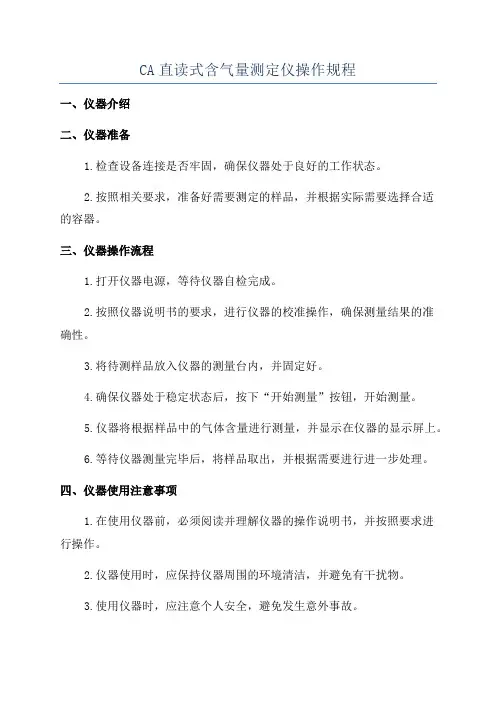

CA直读式含气量测定仪操作规程
![CA直读式含气量测定仪操作规程](https://img.taocdn.com/s3/m/4056200ee418964bcf84b9d528ea81c758f52ea6.png)
CA直读式含气量测定仪操作规程一、仪器介绍二、仪器准备1.检查设备连接是否牢固,确保仪器处于良好的工作状态。
2.按照相关要求,准备好需要测定的样品,并根据实际需要选择合适的容器。
三、仪器操作流程1.打开仪器电源,等待仪器自检完成。
2.按照仪器说明书的要求,进行仪器的校准操作,确保测量结果的准确性。
3.将待测样品放入仪器的测量台内,并固定好。
4.确保仪器处于稳定状态后,按下“开始测量”按钮,开始测量。
5.仪器将根据样品中的气体含量进行测量,并显示在仪器的显示屏上。
6.等待仪器测量完毕后,将样品取出,并根据需要进行进一步处理。
四、仪器使用注意事项1.在使用仪器前,必须阅读并理解仪器的操作说明书,并按照要求进行操作。
2.仪器使用时,应保持仪器周围的环境清洁,并避免有干扰物。
3.使用仪器时,应注意个人安全,避免发生意外事故。
4.仪器的电源应与其他设备的电源分开,以免干扰测量结果。
5.仪器使用完毕后,应及时清理和维护,以保持其正常工作状态。
五、故障排除1.如果仪器显示异常,可先检查仪器连接是否牢固,电源是否正常供电。
六、仪器维护与保养1.每次使用完毕后,应对仪器进行清洁和消毒。
2.定期检查仪器的连接线路是否损坏,如有损坏及时更换。
3.保持仪器存放环境干燥,防止仪器受潮损坏。
4.定期维护仪器,按照仪器说明书进行相关维护操作。
七、操作记录与报告1.每次使用仪器时,应详细记录样品信息、仪器操作过程以及测量结果。
2.操作记录和测量结果应保存并备份,以备后续查询和分析。
3.根据需要,可以编制相关实验报告,并保存备份。
直读式含气量测定仪说明书
![直读式含气量测定仪说明书](https://img.taocdn.com/s3/m/2908c518f7ec4afe05a1df24.png)
直读式含气量测定仪说明书篇一:含气量测定仪说明书AHC-7L混凝土含气量测定仪使用说明制造商:日本三洋试验机工业株式会社AHC-7L混凝土含气量测定仪生产厂家使用说明书一、概述HC-7L混凝土含气量测定仪是北京中科路达试验仪器有限公司生产的最新标准检测仪器,测定混凝土拌和物中的含气量,适用于集料颗粒径不大于40mm,含气量不大于10%,有塌落度的混凝土。
混凝土含气量测定仪本机具有操作简便,测量准确,读数直观等优点,是一种先进的混凝土拌和物含气量测定仪。
混凝土含气量测定仪其测定方法符合GBJ80-85(普通混凝土拌和物性能试验方法)关于混凝土拌和物含气量试验的有关规定。
二、混凝土含气量测定仪技术参数量钵容积:7升(其内径与深度相等)含气量量程:≤10%使用粗骨料的最大粒径:≤40mm三、混凝土拌和物含气量的测定1、用湿布擦净量钵与钵盖内表面,并使量钵呈水平放置。
2、将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌和物高出量钵少许。
装料时可用捣棒稍加插捣,装好后,当用振动台(振动台频率50HZ,空载时振幅0.5±0.1mm)振实时,振动过程中如混凝土拌和物沉落到低于内口,则应随时添家混凝土拌和物,振动至混凝土表面平整,呈现釉光时即停止振动。
不用振动台而换用捣棒捣实时,将混凝土拌和物分三层装入,每层捣实后约为量钵高度的三分之一,插捣地层时捣棒应贯穿整个深度。
插捣上层时,捣棒应插入下层10-20mm。
每层捣实后,可把捣棒垫在量钵低部,将量钵左右交替地颠击地面15次。
3、捣时完毕后,应立即用刮尺刮去表面多余的混凝土拌和物,表面如有凹陷应予填补,然后用镘刀抹平,并使其表面光滑无气泡。
4、擦净量钵和钵盖边缘,将O形橡胶密封圈(238×8.6)放于钵盖边缘的凹槽内,盖上钵盖,用夹子夹紧,使之气密良好,并用水平仪检查水平。
5、打开水龙头和出气阀,用注水器从小龙头处往量钵中注水直至水从气阀口流出,再关紧小龙头和出气阀。
砼含气量测定仪操作规程
![砼含气量测定仪操作规程](https://img.taocdn.com/s3/m/441c824f03768e9951e79b89680203d8ce2f6a1f.png)
砼含气量测定仪操作规程一、引言砼含气量测定仪是一种用于测定混凝土中气体含量的设备。
本操作规程旨在指导操作人员正确使用砼含气量测定仪,确保测量结果准确可靠,保障混凝土质量控制。
二、设备准备1. 确保砼含气量测定仪处于正常工作状态,检查仪器外观是否完好无损。
2. 检查仪器的电源供应是否稳定,确保电源线连接良好。
3. 检查仪器的传感器是否清洁,无杂质和损坏。
4. 准备好标准混凝土样品,确保样品质量符合要求。
三、操作步骤1. 打开砼含气量测定仪的电源开关,待仪器自检完成后,进入待机状态。
2. 将标准混凝土样品放置于测定仪的测量室内,确保样品与测量室密封良好。
3. 按下测量按钮,开始测量过程。
仪器将自动抽取样品中的气体,并通过传感器进行测量。
4. 等待测量结果显示稳定后,记录下测定仪上显示的含气量数值。
四、数据处理与分析1. 将测得的含气量数值与标准值进行比较,计算相对误差。
2. 如相对误差在规定范围内,则认为测量结果可靠;如超出规定范围,则需要重新进行测量。
3. 将测得的含气量数值记录在相关记录表格中,并进行签字确认。
五、设备维护与保养1. 每次使用后,及时清洁砼含气量测定仪的测量室和传感器,确保无杂质残留。
2. 定期对砼含气量测定仪进行校准,确保测量结果的准确性。
3. 定期检查仪器的电源线和连接线路,确保无损坏和松动。
4. 如发现砼含气量测定仪存在故障或异常情况,应立即停止使用,并联系维修人员进行维修。
六、安全注意事项1. 操作人员应熟悉砼含气量测定仪的使用方法,并遵守操作规程。
2. 在操作过程中,应注意保持仪器周围的清洁和整洁,避免杂物进入仪器内部。
3. 使用砼含气量测定仪时,应注意电源供应的稳定性,避免电源突然中断导致数据丢失。
4. 在测量过程中,应注意避免仪器受到外力撞击,以免损坏仪器。
5. 操作人员应佩戴适当的个人防护装备,如手套和护目镜,以确保工作安全。
七、附录1. 砼含气量测定仪操作记录表:记录每次测量的日期、样品编号、测量结果等信息。
含气量测定仪操作规程
![含气量测定仪操作规程](https://img.taocdn.com/s3/m/dc0c1f272379168884868762caaedd3382c4b545.png)
含气量测定仪操作规程含气量测定仪操作规程1. 简介含气量测定仪是一种用于测定液体中气体含量的设备,通常用于工业生产和科学实验中。
本操作规程旨在指导使用者正确操作含气量测定仪,确保测量准确性和使用安全。
2. 使用前准备2.1 确保含气量测定仪处于正常工作状态,无任何损坏或故障。
2.2 检查测量仪器和相关附件的清洁度,确保没有杂质或污垢。
2.3 检查仪器的电源情况,确保充电充足或电池电量足够。
2.4 准备好所需的标准气体和待测液体样品,并确保其质量和纯度符合要求。
3. 操作步骤3.1 将待测液体样品放入测量仪器中,并确保仪器密封良好。
3.2 打开含气量测定仪的电源开关,待仪器启动完成后,进入操作界面。
3.3 选择合适的测量模式和参数设置,如气体类型、测量单位、测量范围等。
3.4 连接标准气体,根据仪器提示进行校准或调零操作,确保测量准确性。
3.5 针对待测液体样品,进行测量准备工作,如将待测液体搅拌均匀等。
3.6 将测量仪器的传感器置于待测液体中,并等待一段合适的测量时间。
3.7 仪器完成测量后,即可得到液体中的气体含量数值。
3.8 对于需要多次测量的情况,可以重复步骤3.5至3.7,直到所需数据稳定。
3.9 关闭含气量测定仪的电源开关,拔除连接的标准气体和待测液体样品。
4. 操作注意事项4.1 使用含气量测定仪时,应遵守安全操作规程,避免发生意外事故。
4.2 在操作过程中,应注意仪器的稳定性,避免摇晃或碰撞。
4.3 使用标准气体时,应注意其纯度和合规性,避免影响测量结果。
4.4 针对不同类型的待测液体样品,可以根据需要调整测量参数,以获得准确的测量结果。
4.5 操作结束后,应及时清理测量仪器和附件,确保其干净和运行正常。
4.6 定期校准和维护含气量测定仪,确保其准确性和可靠性。
5. 故障排除5.1 如果仪器无法启动或工作异常,首先排查电源是否正常,然后检查仪器是否损坏或有故障。
5.2 如果测量结果异常或不稳定,可以重新进行校准或调零操作,或者检查待测液体样品是否存在异常。
混凝土含气量测定仪操作规程
![混凝土含气量测定仪操作规程](https://img.taocdn.com/s3/m/2fe7b6557f21af45b307e87101f69e314332fa8f.png)
混凝土含气量测定仪操作规程1. 前言混凝土的含气量是影响混凝土性能的重要指标之一。
测定混凝土含气量需要使用含气量测定仪,本文将介绍如何正确操作含气量测定仪以获取准确的含气量结果。
2. 仪器及设备2.1 含气量测定仪2.2 计时器2.3 称量器2.4 清洗器3. 操作步骤3.1 准备工作3.1.1 检查仪器是否完好无缺,仪器周围是否有杂物。
3.1.2 打开含气量测定仪倒置,检查测定仪内部是否有阻塞物和积水。
3.1.3 检查计时器、称量器、清洗器是否正常工作。
3.1.4 将待测混凝土样品挑选出来,砂、石颗粒尽量磨平,按比例混合并进行标准化养护。
3.2 操作步骤3.2.1 放置混凝土样品将标准化养护后的混凝土样品压实到含气量测定仪的密封腔内,使混凝土表面与液位面齐平。
3.2.2 注入水打开水龙头,用细管注入水至液位面上方约10毫米处。
3.2.3 充气插入含气量测定仪的充气管,用气泵向密封腔内注气至压强1.96MPa,保持5分钟。
3.2.4 降压在5分钟后,缓慢降低压力至0.04MPa,以释放混凝土中的气体。
3.2.5 计时记录降压后前5分钟的净排气体积和前10分钟的净排气体积。
3.2.6 清洗将含气量测定仪清洗干净,备用。
4. 数据处理4.1 计算净排气体积将5分钟和10分钟的净排气体积相减得到净排气体积。
4.2 计算含气量根据公式AR=V/Vd计算含气量,其中AR为混凝土的含气量,V 为混凝土中气体排出的净体积,Vd为混凝土体积。
4.3 记录数据将得到的含气量数据和其他实验数据记录到实验笔记本上,并进行统计和分析。
5. 注意事项5.1 含气量测定仪的各个部件在使用前需要进行清洗和消毒,避免造成污染和交叉感染。
5.2 检查实验用混凝土的状态是否合格,保证得到准确的含气量数据。
5.3 测定过程中严格按照操作规程进行操作,防止误操作导致结果不准确。
5.4 实验结束后及时清洗含气量测定仪及其他设备,保证设备干净整洁。
直读混凝土含气量测定仪特点 含气量测定仪是如何工作的
![直读混凝土含气量测定仪特点 含气量测定仪是如何工作的](https://img.taocdn.com/s3/m/5f7d004a26284b73f242336c1eb91a37f11132da.png)
直读混凝土含气量测定仪特点含气量测定仪是如何工作的直读混凝土含气量测定仪特点:★直接读取混凝土含气量测定值,无须绘制曲线,操作简单★耐酸碱腐蚀金属材料,特种密封圈垫,防水,防尘,防爆压力表★体积小,重量轻,内置手泵,便于携带,读值稳定,正确使用无故障★在恶劣施工条件下,减轻操劳动强度,提高工作效率,保证工程质量zui适合施工现场★率使用尺寸:33cm1150cm 重量:6.8kg直读混凝土含气量测定仪注意事项:★使用混凝土含气量测定仪时,要认真阅读技术说明书,谙习技术指标、工作性能、使用方法、注意事项,严格遵奉仪器使用说明书的规定步骤进行操作。
★初次使用混凝土含气量测定仪人员,必需在娴熟人员引导下进行操作,娴熟把握后方可进行独立操作。
★试验时使用的混凝土含气量测定仪,要布局合理,摆放整齐,便于操作,察看及记录等。
相关设备高速分散机直读混凝土含气量测定仪适用范围:★《一般混凝土拌和物性能试验方法》GB/T50080—2023★《一般混凝土外加剂应用技术规范》GB/T50119—2023★《混凝土拌外加剂》GB/T8076—1997★《水工混凝土试验规程》DL/T5150—2023★《道路工程水泥混凝土试验规程》JTJ053—94直读混凝土含气量测定仪简介:广泛适用于建工,道路,铁路,水利水电,港口、机场建设等各种施工现场混凝土含气量的测定,工程质量的监督管理,混凝土材料的科研教学试验。
CA—3型直读式混凝土含气量测定仪稳定的测定结果给科研检测供应了牢靠的数据依据,在混凝土必不可少的含气量掌控中发挥了紧要作用。
CA—3型直读式混凝土含气量测定仪简单的操作方法和简洁的安全设施给操带来了zui大的便利,特别是在气候条件恶劣的施工环境下减轻操的劳动强度,提高了工作效率,施工质量有了牢靠的保证。
直读混凝土含气量测定仪参数:★容积:7升。
★含气量量程:10%。
★粗骨料的zui大粒径:40毫米。
★zui小读数:0.1%。
混凝土含气量测定仪操作规程(1)
![混凝土含气量测定仪操作规程(1)](https://img.taocdn.com/s3/m/18fd42085b8102d276a20029bd64783e09127d87.png)
混凝土含气量测定仪操作规程
1 将拌好的混凝土分3层装入量钵内,每层插捣25次,排除气泡,刮去表面多余的部分,盖好上盖,将卡子拧紧,关闭所有阀门。
2 打开注水阀,排气阀和微调阀,用注水器从注水阀注水,至少从排气口平稳流出,关闭所有阀门。
3 从进气阀冲气至指针稳定指到初压点上。
如果加压时指针超过初压点可以用微调阀将指针调到初压点。
4 打开压力平衡阀,用手轻轻敲击表盘边缘,指针稳定下来所指示的即为所要测定的含气量。
例如:注水测量时表针指示在黑色刻度盘“0”点右上方的“4”时,表示含气量为4%。
5 测定完毕,先打开排气阀排出钵内的压力,再打开微调阀排出室内的压力,使指针慢慢回到垂直向下的位置。
倒出混凝土并将量钵内外冲洗干净,擦干放置以备下一次使用。
将上盖清洗干净,注水和排水通畅。
混凝土含气量测定仪操作规程
![混凝土含气量测定仪操作规程](https://img.taocdn.com/s3/m/24e2047c783e0912a2162ae6.png)
混凝土含气量测定仪操作规程1.用湿布擦净量钵与钵盖内表面,并湿量钵呈水平放置.2.将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌合物高出量钵少许,装料时可用捣棒稍加插捣,装好后、当用振动台(振动台率50HZ,空载时振幅0.5±0.1mm)、振实时、振动过程中入混凝土拌和物沉落到低于内口,则应随时添加混凝土拌和物,振动至混凝土表面平整,呈现釉光时,即停止振动.不用振动台而换用捣棒捣实时,将混凝土拌和物分三层装入,每次捣实后约为量钵高度的三分之一、插捣底层时捣棒应贯穿整个深度.插捣上层时,捣棒应插入下层10-20mm,每次捣完后可把量钵垫在量钵底部、将量钵左右交替地颠击地面15次.3.捣实完毕后,应立即用刮尺刮去表面多余的混凝土拌和物,表面入釉凹陷应予填补,然后用镘刀抹平,并使其表面光滑无气泡.4.擦净量钵和钵体边缘,将“○”形橡胶密封圈(230*8.6)放于钵盖边缘的凹槽内、盖上钵盖,用夹子夹紧,使之气密良好、并用水平仪检查水平.5.打开小龙头和出气阀、用注水器从小龙头处往量钵中注水直至水从出气阀出水口流出,再关紧小龙头和出气阀.6.关好所有的阀门,用打气筒打气加压,使表面稍大于0.1Mpa.注:(1)每当读取压力时,用指尖轻弹表盘,并待指针停止摆动后再读数.(2) 0.1Mpa.压力线为仪器的初始压力线、0.1Mpa为初始压力.7.按下阀门杆2-3次,用木锤轻敲量钵的周围,时压力均匀分布在试样各处,再次接下阀门杆,待压力表指针稳定后,测得压力表读数,并根据仪器标定的含气量与压力表读数关系曲线,得到所测混凝土拌和物样品的仪器测定含气量A1值。
测试完毕后:(1)打开出气阀,从量钵中放气、如需对同一试样重复测定含气量时、则重复上述5-7步骤。
(2)打开小龙头,松开夹子,取下钵盖。
(3)倒掉量钵中的混凝土拌和物试样,清洗量钵盖&量钵的内表面.(4)含气量测定仪如不连续使用、需打开微调阀放气,使气室压力与大气压一致。
含气量测定仪容积标定与率定规程及记录
![含气量测定仪容积标定与率定规程及记录](https://img.taocdn.com/s3/m/55ddbd36312b3169a451a470.png)
含气量测定仪容器内径应与深度相等,容积为7L。
三、校验用标准器具
电子秤:150kg,感量10g。
四、校验条件:20±5℃。
五、标定方法
1、擦净容器,并将含气量仪全部安装好,测定含气量仪的总质量m1,测量精确到10g。
2、往容器内注水至上缘,然后将盖体安装好,关闭操作阀和排气阀,打开排水阀和进水阀,通过加水阀,向容器内注入水;当排水阀流出的水流不含气泡时,在注水的状态下,同时关闭加水阀和排水阀,再测定其总质量m2,精确到测量精确到10g。
曲线:
七、校验记录表(见附表)
SMJS-020-A
混凝土有限公司试验室
含气量测定仪容积标定及率定记录
仪器管理编号:标定编号:校验周期:
出厂编号、型号:校验日期:年月日
仪器制造厂:自校规程编号:
1、含气量仪容器容积的标定
计量器具名称
管理编号
最近检定日期
测量范围
分辨力
备注
校验项目
校验数据
平均值
校验结果
校验一
7、若P01和P02的相对误差小于0.2%,则取P01、P02的算术平均值作为含气量为0时的压力值;若不满足,则应进行第三次试验,测得P03(MPa)。P03与P01、P02中较接近一个值的相对误差不大于0.2%时,则取此二值的算术平均值作为含气量为0时的压力值,当仍大于0.2%,此次试验无效。
8、开启排气阀,压力仪示值回零;关闭操作阀和排气阀,打开排水阀,在排水阀口用量筒接水;用气泵缓缓地向气室内打气,当排出的水恰恰是含气量仪体积的1%时,按上述步骤测得含气量为1%的压力值。
3、容器容积按下式计算:
—含气量仪的容积(L),计算精确至0.01L。
——干燥含气量仪的总质量(kg)
混凝土含气量测定试验操作规程
![混凝土含气量测定试验操作规程](https://img.taocdn.com/s3/m/809371e2e009581b6bd9ebd9.png)
混凝土含气量测定试验操作规程
1、本仪器适用集料粒径不大于40mm,含气量不大于70%,有坍
落度的混凝土拌合物中的含气量。
2、擦净量钵与钵盖内表面,并使其水平放置。
3、将拌合物分三层装料,每层插捣25次,插捣上层时捣棒应插
入下层10-20mm,刮去表面多余的混凝土拌合物,用镘刀抹平,使其表面光滑无气泡。
4、拉出校正管,擦净钵体和钵盖边缘,将密封圈放于钵体边缘的
凹槽内,盖上钵盖,用夹子夹紧,使之密封良好。
5、打开进水旋塞和排气阀,用吸水球从进水塞处往量钵中注水,
直到水从排气阀出口流出,再关紧进水旋塞和排气阀。
6、管好所有的阀口,用手泵打气加压,使表压稍大于0.1MPa,
用指尖轻弹表面,然后微调,准确地将表压调到0.1MPa。
7、放松调整气阀1-2次,待表压指针稳定后,测得压力表读数,
并根据仪器标定的含气量与压力表读数关系曲线,得到所测混凝土拌合物样品的仪器测定含气量A1值。
8、测定集料含气量G。
9、结果试计算:混凝土拌合物含气量(%)A= A1-G
10、试验结果,将含气量测定仪清洁干净,擦干。
混凝土含气量测定仪作业指导书
![混凝土含气量测定仪作业指导书](https://img.taocdn.com/s3/m/ec84505715791711cc7931b765ce050876327589.png)
混凝土含气量测定仪作业指导书
一、适用范围
适用于混凝土含气量测定仪的操作。
二、开机前准备
1、仪器使用前应对仪器设备的性能进行检查,电源供应是否稳定,以确保仪器设备运行情况良好。
2、仪器使用前应对仪器设备的使用记录进行检查,在确保仪器设备运行良好的情况下使用仪器。
三、操作步骤
1、用湿布擦净量钵与钵盖内表面,使量钵呈水平放置。
2、将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌合物高出量钵少许,装料时可用捣棒稍加插捣,装好后、当用振动台(振动台率50HZ)振实时、振动过程中如混凝土拌和物沉落到低于内口,则应随时添加
混凝土拌和物,振动至混凝土表面平整,呈现釉光时,即停止振动.不用振动台而换用捣棒捣实时,将混凝土拌和物分三层装入,每次捣实后约为量钵高度的三分之一、插捣底层时捣棒应贯穿整个深度.插捣上层时,捣棒应插入下层10-20mm,每次捣完后可把捣棒垫在量钵底部、将量钵左右交替地颠击地面15次。
3、捣实完毕后,应立即用刮尺刮去表面多余的混凝土拌和物,表面如有凹陷应予填补,然后用镘刀抹平,并使其表面光滑无气泡。
擦净量钵和钵体边缘,盖上钵盖,用夹子夹紧,使之气密良好。
打开进水口和出气阀、用注水器从进水处往量钵中注水直至水从出气阀出水口流出,再关紧进水口和出气阀。
用打气筒打气加压,使表面稍大于0.1Mpa。
注:(1)每当读取压力时,用指尖轻弹表盘,并待指
针停止摆动后再读数。
测试完毕后:
(1)打开出气阀,从量钵中放气、如需对同一试样重复测定含气量时、则重复上述5-7步骤。
(2)松开夹子,取下钵盖。
(3)倒掉量钵中的混凝土拌和物试样,清洗量钵盖和量钵的内表面。
含气量测定
![含气量测定](https://img.taocdn.com/s3/m/a3c935677fd5360cba1adb7a.png)
混凝土含气量测定仪操作规程
一、混凝土含气量测定仪操作规程
1、用湿布将量钵和盖的内表面擦净,然后装入砼试样,用振动式或插捣器抹平,直至无气泡.
2、抹平后随后称出容器和砼试样的总质量。
3、在正对操作阀孔的砼表面贴一小块薄纸或塑料薄膜,擦净法兰盘,盖好量钵盖,拧紧钳式夹,打开排气阀。
4、关闭操作阀,从进气阀来压缩空气,使压力指针为1Kgf/cm2。
5、关紧操作阀打开进水阀加少量水,关闭进水阀、排气阀使之密封不漏气。
6、打开操作阀,使气室内的压缩溶器进入量钵,待压力表指针稳定后,读出表值。
7、按下阀门杆2-3次,用木棰轻敲量钵的四周,使压力均匀分布于试样各处,再次按下阀门杆,待压力表指针稳定后,测得压力表度数,并根据仪器标定的含气量与压力表读数关系曲线,得到所测混凝土和物样品的仪器测定含气量A值。
注:1、每当读取压力时,用指尖轻弹表盘并待指针停止摆动后再读数。
2、0.1MPA压力线为仪器的初始压力线,0.1MPA为仪器的初始压力
二、混凝土拌和物含气量的测定
1、打开出气阀,从量钵中气。
如须对同一试样重复测定含气量时,则重复上述5-7步骤。
2、打开小龙头,送开夹子,取下钵盖。
3、倒掉量钵中的混凝土拌和物试样,清洗钵盖和量钵的内表面。
4、含气量测定仪如不边续使用。
需打开微调阀放气,使气室压力与大气一致。
注:在操作过程中,如气室压通过微调阀放尽,而量钵内还有压力时,绝对不能按下阀门杆,否则会把水吸入气室,使以后的测试产生误差。
CA直读式含气量测定仪操作规程
![CA直读式含气量测定仪操作规程](https://img.taocdn.com/s3/m/319247afaf1ffc4fff47ac6a.png)
C A直读式含气量测定仪操作规程Revised by BLUE on the afternoon of December 12,2020.CA-3直读式含气量测定仪操作规程一、加压方式与调整仪器加压采用手动加压,同时气室压力应大于0.2MPa,然后仔细旋动调整阀使气室压达到0.2MPa即可进行下一步试验。
二、混凝土拌和物含气量的测定1,擦净量钵与钵盖内表面,并使其水平放置,将新拌混凝土拌合物均匀适量地装入钵内用振动台振实,振动时间15-30s为宜,也可用人工捣实,将拌合物分三层装料,每层插捣25次,插捣上层时捣棒应插入下层10-20mm。
2,刮去表面多余的混凝土拌合物,用镘刀抹平,并使其表面光滑无气泡。
3,擦净钵体和钵盖边缘,将密封圈放于钵体边缘的凹槽内,盖上体盖,用夹子夹紧,使之气密良好。
4,打开小龙头和排气阀,用注水器从小龙头处往量钵中注水,直至水从排气阀中流出,再关紧小龙头和排气阀。
5,关好所有的阀门,用打气筒打气加压,使表压稍大于0.2MPa,用微调阀准确地将表压调到0.2MPa。
6,按下阀门杆1-2次,待表压指针稳定后,测得压力表读数,并从兰色表盘上读取所测混凝土样品的含气量值(%)。
附:1,量钵容积的标定先称量含气量测定仪量钵加玻璃板总重,然后量钵加满水,用玻璃板沿量钵顶面平推,使量钵内盛满水而且玻璃板下无气泡,擦干钵体外表面后连同玻璃板一起称重,两次质量的差值除以该温度下水的比重即为量钵的容积V。
2,含气量0%点的标定把量钵加满水,将校正管2接在钵盖下面小龙头底部孔内,将钵盖轻放在量钵上,用夹子夹紧使其气密良好,并用水平仪检查仪器的水平,打开小龙头,松开排气阀,用注水器从小龙头处加水,直至排气阀出水口冒水为止,然后拧紧小龙头和排气阀,此时钵盖和钵体之间的空隙被水充满。
用气筒向气室充气,使表压稍大于0.2MPa,然后微调阀调整表压使其为0.2MPa,按下阀门杆1-2次,使气室的压力气体进入量钵内,读压力表读数,此时指针所示压力相当于含气量0%。
三洋混凝土含气量测定仪测定方法 含气量测定仪操作规程
![三洋混凝土含气量测定仪测定方法 含气量测定仪操作规程](https://img.taocdn.com/s3/m/f3218cb7d5d8d15abe23482fb4daa58da0111c0b.png)
三洋混凝土含气量测定仪测定方法含气量测定仪操作规程用湿布擦净量钵与钵盖内表面,并使量钵呈水平放置。
将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌和物高出量钵少许。
装料时可用捣棒稍加插捣,装好后,当用振动用湿布擦净量钵与钵盖内表面,并使量钵呈水平放置。
将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌和物高出量钵少许。
装料时可用捣棒稍加插捣,装好后,当用振动台(振动台频率50HZ,空载时振幅0.5±0.1mm)振实时,振动过程中如混凝土拌和物沉落到低于内口,则应随时添家混凝土拌和物,振动至混凝土表面平整,呈现釉光时即停止振动。
不用振动台而换用捣棒捣实时,将混凝土拌和物分三层装入,每层捣实后约为量钵高度的三分之一,插捣地层时捣棒应贯穿整个深度。
插捣上层时,捣棒应插入下层10—20mm。
每层捣实后,可把捣棒垫在量钵低部,将量钵左右交替地颠击地面15次。
捣时完毕后,应立刻用刮尺刮去表面多余的混凝土拌和物,表面如有凹陷应予填补,然后用镘刀抹平,并使其表面光滑无气泡。
擦净量钵和钵盖边缘,将O形橡胶密封圈(238×8.6)放于钵盖边缘的凹槽内,盖上钵盖,用夹子夹紧,使之气密良好,并用水平仪检查水平。
打开水龙头和出气阀,用注水器从小龙头处往量钵中注水直至水从气阀口流出,再关紧小龙头和出气阀。
关好全部的阀们,用打气筒打气加压,使表压稍大于0.1MPA注:1、每当读取压力时,用指尖轻弹表盘并待针停止摇摆后再读数。
0.1MPA压力线为仪器的初始压力线,0.1MPA为仪器的初始压力。
按下阀门杆2—3次,用木棰轻敲量钵的四周,使压力均匀分布于试样各处,再次按下阀门杆,待压力表指针稳定后,测得压力表度数,并依据仪器标定的含气量与压力表读数关系曲线,得到所测混凝土拌和物样品的仪器测定含气量A值。
测试完毕后,打开出气阀,从量钵中防气。
如须对同一试样重复测定含气量时,则重复上述5—7步骤。
打开小龙头,送开夹子,取下钵盖。
CA-3直读式混凝土含气量仪
![CA-3直读式混凝土含气量仪](https://img.taocdn.com/s3/m/e020ab3d3968011ca3009124.png)
CA-3直读式混凝土含气量仪由上海喆钛机械制造有限公司根据按AMSI/ASTM C231-78标准设计生产制造的,本仪器主要适用于采用气压法对骨科最大粒径不大于40mm的混凝土拌合物含气量的测定,它用来测定新拌混凝土含气量,用以检验引气剂掺入量和控制混凝土质量,适用于普通混凝土、流动混凝土、干硬性混凝土和碾压混凝土,不适用于轻骨料混凝土。
■CA-3直读式混凝土含气量仪技术参数混凝土最在面貌粒径不得大于40mm.最大含气量测定值8%。
混凝土量钵尺寸:容积7L内径与高度比为1:1。
显示仪表:压力值量程0.25Mpa,分度值0.005Mpa:含气量值量程8%,最小读数0。
01%。
■CA-3直读式混凝土含气量仪适用标准混凝土含气量测定仪属于国内首创,具有国际先进水平。
产品引用下列标准:1、《普通混凝土拌合物性能试验方法》GB/T5008-2002;2、《普通混凝土外加剂应用技术规范》GB50119-2002;3、《普通混凝土外加剂》GB8076-1997;4、《水工混凝土试验规程》DL5150-2001;5、《公路工程水泥混凝土试验规程》JTJ053-94。
■CA-3直读式混凝土含气量仪原理CA-3直读式混凝土含气量仪测定原理是根据气态方程,保持一定压力的气室和装满试料的容器之间,开闭压力平衡时,两个容器的压力达到平衡时,气室压力减少的量即是砂浆中的空气含量所占的百分比,在压力表上表示出的即是试料中的空气含量。
■CA-3直读式混凝土含气量仪特点1、量钵采用铝合金耐酸碱材料精密铸造,结构严谨,容积准确,确保读数测定值的精确度。
2、采用精制仪器装置压力表,安全性能好,刻度盘清晰直观。
3、各部位的密封圈采用特种密封材料,密闭性能好,经久耐用,使用寿命长。
4、内置手泵轻巧省时省力。
5、注水式测定,无注水式测定兼用。
6、体积小重量轻,便于携带,最适于现场高频连续使用。
■CA-3直读式混凝土含气量仪适用范围广泛适用于建工,公路,铁路,水利水电,港口。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
c a直读式含气量测定仪
操作规程
集团档案编码:[YTTR-YTPT28-YTNTL98-UYTYNN08]
C A-3直读式含气量测定仪操作规程
一、加压方式与调整
仪器加压采用手动加压,同时气室压力应大于0.2MPa,然后仔细旋动调整阀使气室压达到0.2MPa即可进行下一步试验。
二、混凝土拌和物含气量的测定
1,擦净量钵与钵盖内表面,并使其水平放置,将新拌混凝土拌合物均匀适量地装入钵内用振动台振实,振动时间15-30s为宜,也可用人工捣实,将拌合物分三层装料,每层插捣25次,插捣上层时捣棒应插入下层10-20mm。
2,刮去表面多余的混凝土拌合物,用镘刀抹平,并使其表面光滑无气泡。
3,擦净钵体和钵盖边缘,将密封圈放于钵体边缘的凹槽内,盖上体盖,用夹子夹紧,使之气密良好。
4,打开小龙头和排气阀,用注水器从小龙头处往量钵中注水,直至水从排气阀中流出,再关紧小龙头和排气阀。
5,关好所有的阀门,用打气筒打气加压,使表压稍大于0.2MPa,用微调阀准确地将表压调到0.2MPa。
6,按下阀门杆1-2次,待表压指针稳定后,测得压力表读数,并从兰色表盘上读取所测混凝土样品的含气量值(%)。
附:
1,量钵容积的标定
先称量含气量测定仪量钵加玻璃板总重,然后量钵加满水,用玻璃板沿量钵顶面平推,使量钵内盛满水而且玻璃板下无气泡,擦干钵体外表面后连同玻璃板一起称重,两次质量的差值除以该温度下水的比重即为量钵的容积V。
2,含气量0%点的标定
把量钵加满水,将校正管2接在钵盖下面小龙头底部孔内,将钵盖轻放在量钵上,用夹子夹紧使其气密良好,并用水平仪检查仪器的水平,打开小龙头,松开排气阀,用注水器从小龙头处加水,直至排气阀出水口冒水为止,然后拧紧小龙头和排气阀,此时钵盖和钵体之间的空隙被水充满。
用气筒向气室充气,使表压稍大于0.2MPa,然后微调阀调整表压使其为0.2MPa,按下阀门杆1-2次,使气室的压力气体进入量钵内,读压力表读数,此时指针所示压力相当于含气量0%。
3,含气量1%-10%的标定
含气量0%标定后,将校正管1接在钵盖小龙头的上端,然后按一下阀门杆,慢慢打开小龙头,量钵中的水就通过校正管1流到量筒中,当量筒中的水位钵体容积的1%时关闭小龙头。
打开排气阀,使量钵内的压力与大气压平衡,然后重新用手泵加压,并用微调阀门准确地调到0.2MPa,按1-2次阀门杆,此时测得的压力表读值相当于含气量1%,同样方法可测得含气量,2%,3%-10%的压力表读值。
