70系列锤片粉碎机说明书
锤片式粉碎机设计说明书(可编辑修改word版)
锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。
本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。
它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。
本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。
力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。
我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。
关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第 1 章绪论 (6)1.1粉碎的概述 (6)1.2粉碎的目的 (6)1.3粉碎的方法 (6)1.4对饲料粉碎机的要求 (7)1.5对饲料粉碎机工作性能的评价 (7)1.6粉碎机的类型 (8)第 2 章设计原理 (9)2.1粉碎机理 (9)2.2设计原理 (9)第 3 章锤片式粉碎机的设计计算 (10)3.1主要技术参数的确定 (11)3.1.1锤片末端线速度 V (11)3.1.2转子工作直径和粉碎室宽度 (11)3.1.3转子工作直径D (11)3.1.4粉碎室宽度 B (12)3.1.5转子转速 n 的确定 (12)3.1.6生产率 Q 的确定 (12)3.1.7配套功率 N (13)3.2电动机的选择 (13)3.3锤片的安装 (14)3.3.1锤片的形状及结构尺寸 (14)3.3.2锤片的材料 (15)3.3.3锤片的安装排列 (15)3.4筛片的设计 (16)3.5主轴的设计 (18)3.5.1选择轴的材料 (18)word 格式文档3.5.2轴的转速 (18)3.5.3轴的输入功率 (18)3.5.4轴转矩 (18)3.5.5轴直径的确定 (19)3.5.6轴的设计原则 (19)第 4 章主要零件校核 (19)4.1轴的结构设计 (20)4.2轴的受力图 (20)第 5 章粉碎机的安装与维护 (22)5.1粉碎机的安装要求 (23)5.2粉碎机的维修保养 (23)5.3粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。

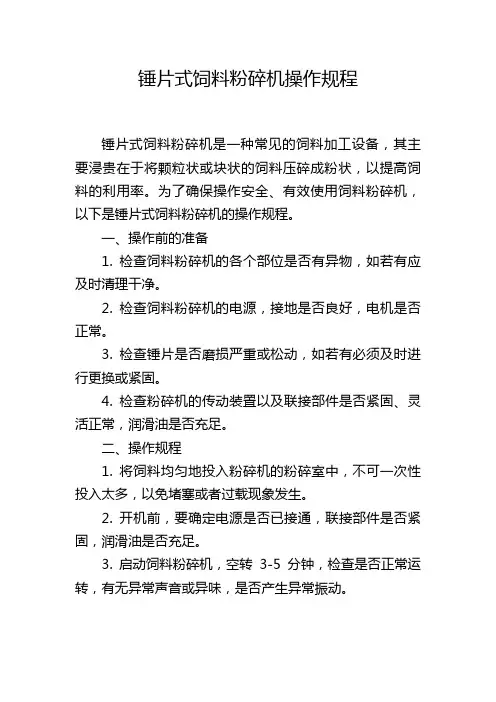

锤片式饲料粉碎机操作规程
锤片式饲料粉碎机操作规程锤片式饲料粉碎机是一种常见的饲料加工设备，其主要浸贵在于将颗粒状或块状的饲料压碎成粉状，以提高饲料的利用率。
为了确保操作安全、有效使用饲料粉碎机，以下是锤片式饲料粉碎机的操作规程。
一、操作前的准备1. 检查饲料粉碎机的各个部位是否有异物，如若有应及时清理干净。
2. 检查饲料粉碎机的电源，接地是否良好，电机是否正常。
3. 检查锤片是否磨损严重或松动，如若有必须及时进行更换或紧固。
4. 检查粉碎机的传动装置以及联接部件是否紧固、灵活正常，润滑油是否充足。
二、操作规程1. 将饲料均匀地投入粉碎机的粉碎室中，不可一次性投入太多，以免堵塞或者过载现象发生。
2. 开机前，要确定电源是否已接通，联接部件是否紧固，润滑油是否充足。
3. 启动饲料粉碎机，空转3-5分钟，检查是否正常运转，有无异常声音或异味，是否产生异常振动。
4. 确认碎粒度要求，逐渐调低饲料粉碎机的进料门，使之与饲料的需求相匹配。
5. 在正常运转的情况下，按照操作要求逐渐加大饲料的投入量，但仍需注意过大的投入量可能会导致饲料不充分破碎。
6. 在操作过程中，应时刻关注饲料粉碎机的运转状态，如发现异常情况，应立即停机排除故障。
7. 若需要停机清理粉碎室或更换锤片时，首先应断开电源，休机后再进行操作，以免发生事故。
8. 每次操作结束后，应对粉碎室进行清理，清除粉尘及残留物，以保持饲料粉碎机的清洁卫生。
三、操作注意事项1. 在操作过程中，严禁将手、脚或其他物体伸入粉碎室内。
2. 在操作时，必须戴好劳动防护用品，如工作帽、工作服、防护眼镜，避免饲料粉尘和异物对身体的伤害。
3. 在操作台上不能放置杂物或其他物品，避免其坠落造成人身伤害或设备损坏。
4. 在操作过程中，如发现饲料粉碎机有异常运转的情况，应及时停机检查，不得强行继续操作。
5. 饲料粉碎机使用一段时间后，应及时对其润滑部位进行加油、维护保养，以延长使用寿命。
6. 饲料粉碎机的定期检修和保养工作由专业技术人员负责，普通操作人员不得私自进行维修。
锤片式粉碎机设计说明书
锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。
本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。
它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。
本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。
力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。
我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。
关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第1章绪论 (6)1.1 粉碎的概述 (6)1.2 粉碎的目的 (6)1.3 粉碎的方法 (6)1.4 对饲料粉碎机的要求 (7)1.5 对饲料粉碎机工作性能的评价 (7)1.6 粉碎机的类型 (8)第2章设计原理 (9)2.1 粉碎机理 (9)2.2 设计原理 (9)第3章锤片式粉碎机的设计计算 (11)3.1 主要技术参数的确定 (11)3.1.1 锤片末端线速度V (11)3.1.2 转子工作直径和粉碎室宽度 (11)3.1.3 转子工作直径D (11)3.1.4 粉碎室宽度B (12)3.1.5 转子转速n的确定 (12)3.1.6 生产率Q的确定 (13)3.1.7 配套功率N (13)3.2 电动机的选择 (13)3.3 锤片的安装 (14)3.3.1 锤片的形状及结构尺寸 (14)3.3.2 锤片的材料 (15)3.3.3 锤片的安装排列 (15)3.4 筛片的设计 (16)3.5 主轴的设计 (18)3.5.1 选择轴的材料 (18)3.5.2 轴的转速 (18)3.5.3 轴的输入功率 (18)3.5.4 轴转矩 (19)3.5.5 轴直径的确定 (19)3.5.6 轴的设计原则 (19)第4章主要零件校核 (20)4.1 轴的结构设计 (20)4.2 轴的受力图 (20)第5章粉碎机的安装与维护 (23)5.1 粉碎机的安装要求 (23)5.2 粉碎机的维修保养 (23)5.3 粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。
锤片式粉碎机操作规程
锤片式粉碎机操作规程
《锤片式粉碎机操作规程》
一、安全操作规程
1. 操作前需穿戴好防护装备，包括安全帽、护目镜、耳塞、手套等。
2. 在操作过程中严禁穿宽松衣物和长发，以免卷入机器中造成危险。
3. 在清理和维护机器时，需先切断电源并等待机器停止运转后再进行操作。
4. 保持工作场所整洁，避免危险品或杂物堆积，确保操作安全。
二、操作流程
1. 打开主电源开关，检查各个部件是否正常运转。
2. 把要粉碎的物料均匀地放入进料口，并调整合适的进料速度。
3. 观察粉碎效果，如有异常情况及时停机检查。
4. 粉碎完成后，关闭电源，清理残余物料和维护机器。
三、维护保养
1. 定期检查锤片的磨损情况，并及时更换磨损严重的锤片。
2. 注意润滑各个部件，保持机器运转顺畅。
3. 定期清理积灰和杂物，避免造成机器故障。
四、注意事项
1. 严禁操作人员未经培训直接操作机器。
2. 不得随意更改机器的参数和结构。
3. 在异常情况下，需及时关闭电源并通知维修人员。
五、遵守环保规定
1. 严格遵守环保法规，确保粉碎过程不产生污染。
2. 对产生的废料按照规定进行处理，做到资源化利用。
通过严格遵守《锤片式粉碎机操作规程》，可以确保机器的正常运转和人员的安全，同时也能保护环境，做到安全生产。
FSJ-ⅡA 型锤片式粮食粉碎机 使用说明书
起，将皮带套在皮带轮上）。 向下推压电机，使皮带处于张紧状态后，同时将电机
锁紧螺钉锁死； 关闭机箱主体后盖，锁紧四固定螺钉即可。 ③ 粉碎锤片的更换 粉碎锤片的更换步骤如下： 关闭设备电源； 打开磨腔门； 用内六角松开磨腔内壁一锁紧螺钉； 用合适的十字改锥插入锁紧螺钉孔内，挡住粉碎锤片
一叶片，用合适的扳手松开粉碎锤片轴轴端锁紧螺母（如 图 8 所示）；
8
图3
7、操作方法 ① 启动电源启动按钮（绿色），待粉碎机粉碎锤片正 常工作（如图 4 所示）；
9
图4
② 将样品倒入喂料斗内，然后打开自动进料器开关并 调节进料速度调节旋钮至合适的进料速度（如图 5 所示）；
进料器开关
进料器速度调节
图5 ③ 当样品全部粉碎完成后，用敲击棒轻轻敲击出粉导 管处的旋风分离器，使粘附在通道及桶壁内的粉状样品流
糙米或大米
≤5
≤12
≤20
≤25
空转噪声不大于 80 dB（A）。 5、设备的安装 ① 开箱 首先将锤片式粉碎机的包装箱打开，从中取出粉碎机。 开箱时，先用大号平口螺丝刀撬开包装箱顶盖，再用铁榔 头将两长边侧盖板取下，最后取下竖立的两个侧盖板。
开箱时，应注意工具的使用，不要因使用不当
而损坏设备的表面。
FSJ－ⅡA 型锤片式粮食粉碎机
使用说明书
中储粮成都储藏研究院有限公司
目录
1 安全须知…………………………………………………1 2 概述………………………………………………………1 3 主要特点…………………………………………………2 4 主要技术参数……………………………………………4 5 设备的安装………………………………………………5 6 使用前的准备工作………………………………………7 7 操作方法 ………………………………………………9 8 使用注意事项 …………………………………………10 9 设备的维护 ……………………………………………13 10 电路原理图……………………………………………19 11 装箱清单………………………………………………20 12 保 修…………………………………………………21

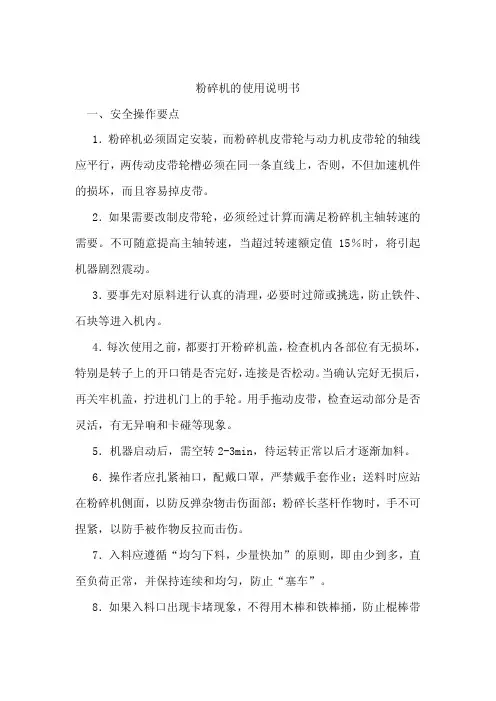

粉碎机的使用说明书
粉碎机的使用说明书一、安全操作要点1．粉碎机必须固定安装，而粉碎机皮带轮与动力机皮带轮的轴线应平行，两传动皮带轮槽必须在同一条直线上，否则，不但加速机件的损坏，而且容易掉皮带。
2．如果需要改制皮带轮，必须经过计算而满足粉碎机主轴转速的需要。
不可随意提高主轴转速，当超过转速额定值15％时，将引起机器剧烈震动。
3．要事先对原料进行认真的清理，必要时过筛或挑选，防止铁件、石块等进入机内。
4．每次使用之前，都要打开粉碎机盖，检查机内各部位有无损坏，特别是转子上的开口销是否完好，连接是否松动。
当确认完好无损后，再关牢机盖，拧进机门上的手轮。
用手拖动皮带，检查运动部分是否灵活，有无异响和卡碰等现象。
5．机器启动后，需空转2-3min，待运转正常以后才逐渐加料。
6．操作者应扎紧袖口，配戴口罩，严禁戴手套作业；送料时应站在粉碎机侧面，以防反弹杂物击伤面部；粉碎长茎杆作物时，手不可捏紧，以防手被作物反拉而击伤。
7．入料应遵循“均匀下料，少量快加”的原则，即由少到多，直至负荷正常，并保持连续和均匀，防止“塞车”。
8．如果入料口出现卡堵现象，不得用木棒和铁棒捅，防止棍棒带入机内或者弹出伤人，更不允许把手伸进入料口拨料，可以用较硬的茎杆将原料推入粉碎室中。
9．密切注意运转情况，若发现振动、异响、堵塞或向外喷料，应立即停机检查排除，严禁未停机即用木棍或手强行喂入或拉出物料，以免击伤手臂或打坏机器。
10．严禁在粉碎机运转时打开机门；皮带传动应设置防护装置；禁止长时间超负荷作业；各种工具不得随意放在粉碎机上和物料上，以免掉入机器内；工作场所禁止吸烟，注意防水和防潮。
11．自制集粉袋宜采用透气性好的布料，长度不短于1.5m。
如果集粉袋不透气或过短，有可能造成进料口反喷。
12．停机前应先停止送料，待机内物料排净后再停机，作业结束后应及时除尘润滑。
二、调整要点1．在盛料斗下部有一块闸板或挡板，通过调整闸板或挡板的开度可以控制喂入量。
天地 TDSF70 系列 锤片式粉碎机 使用说明书
天地 TDSF70 系列锤片式粉碎机使用说明书使用本机之前，请先仔细阅读本说明书，并妥善保存以备参考之用。
本粉碎机系列产品生产许可证号：XK06-013-00520广州天地实业有限公司GUANG ZHOU TINDER INDUSTRY CO.,LTD.欢迎您选用广州天地实业有限公司研发的TDSF70系列锤片式粉碎机。
本机广泛用于饲料、粮食、食品、化工、医药、农药等行业中颗粒状物料的粉碎。
为确保正确使用，使用前请务必认真阅读本使用说明书，熟悉本机的安全事项和各项性能，以及安装和操作要求，便于您能熟练使用本机器。
重要说明文件本使用说明书是专为贵公司负责操作和管理广州天地公司设备的工作人员编写的。
因此请务必将这些文件传达给这些人员。
本使用说明书的内容及产品规格如有更改，恕不另行通知。
广州天地实业有限公司保留对包含在本使用说明书中的产品规格和内容做出更改的权利。
收货检查机器一运到，就应立即进行外观检查，如确认有运输损伤，则可根据供货合同采取必要的索赔步骤。
修理费用应由有关的风险承担者支付。
存放和安装那些不可能立即在预定地点安装的机器设备须以原包装形式存放在避风雨和免受其它外部侵害的地方。
贮存期间发生的损失只能按合同约定的原则处理。
广州天地实业有限公司的机器和机器零件只允许由受过专门训练的技术人员按照随机提供的各种安装规范进行安装。
结构形式如果所提供的文件资料中介绍了多种结构形式，则只有供货合同中规定的那种结构形式的有关资料是有效的。
交货前，我们保留改进的权利。
开机与调试开机和调试工作只能由经过培训的专门人员来进行。
首次开机之前，操作人员必须熟悉本说明书中关于所购机型的所有说明和操作规程。
首次开机前请务必按规定加注润滑油，如加注变速器油等。
事故防范必须仔细阅读和严格遵守本说明书中有关事故防范的规定。
我们力求按最新的国家安全标准制造机器设备。
用户须在我们的制造工作开始前将当地的安全规定告诉我们。
为此而发生的额外费用须由用户自己承担。
锤片粉碎机操作规程
粉碎机操作规程01 操作规程要求01.1运行前的准备01.1.1设备作业环境的要求；01、避开高温的地方，选择40度以下的通风良好的地方.02、避开湿气高的地方，因为湿气易造成电气故障和腐蚀机器.03、避开灰尘多的地方.01.1.2对设备状态的规定；0要求设备运行良好，运行过程中零配件齐全，设备运行前，运行中是应清洁，紧固。
01.1.3对人员状况及劳保穿戴的要求；0上岗前员工劳保穿戴齐全，经过设备操作培训后具备本岗位操作能力的员工方可上岗。
01.1.4设备交接班的规定；01、现场设备运行及工艺要求情况。
（该工段在用或停用设备做到完好、完整交接。
缺件或设备运转不正常由交班人员负责，若接班不仔细，一切责任由当班人员负责。
）02、现场及所有设备卫生状况。
（现场卫生清洁，与生产有关用品要摆放整齐，无关用品清理出生产现场。
在用或停用设备上无灰尘、地面无积水、油污，周围无其它杂物摆放。
设备标识牌完好且字迹清楚）3、设备点检、运转记录填写情况。
（填写规范整齐干净，记录本完整、完好）04、其它注意事项交接。
（清楚明白）01.1.5设备启动前检查准备的要求。
01、粉碎的物料应干燥，并清除铁块等硬性杂质，以防筛孔堵塞损坏机器，避免事故发生。
02、启动设备前点试设备启动运转是否正常，有无异常声音。
04、启动前，先用手转动皮带轮，检查运动部件是否良好，如有不灵活，应调整妥当。
检查电器安全系统是否齐全正常，过滤袋是否滤气畅通。
01.2生产过程操作01.2.101、设备开启前先空车运转，开车顺序必须是先开风机，后开粉碎机，即听机器运转声音，如运转正常，先投入20公斤石灰石粉过一下粉碎筛片及滤袋然后再进行投料。
02、操作人员在投料时应站在风机的一侧，喂料时应尽量均匀，经常注意机器运转的声音，有异常时应立即停止投料，待故障排除后，在进行投料。
03、机器在正常运转的情况下，需要停机时，则应在停机前停止喂料，让空机运转5-10分钟，再加入20公斤石灰石粉，待机器内的物料粉碎完全后，从旋风除尘器放净物料后才能停车。
锤片粉碎机设计说明
引言饲料原料的粉碎是饲料加工中非常重要的一个环节,通过粉碎可增大单位质量原料颗粒的大总表面积,增加饲料养分在动物消化液中的溶解度,提高动物的消化率;同时,粉碎原料粒度的小对后续工序的难易程度和成品质量都有着非常重要的影响;而且,粉碎粒度的大小直接影响着生产成本,在生产粉状配合饲料时,粉碎工序的电耗约为总电耗的50%～70%。
粉碎粒度越小,越有利于动物消化吸收,也越有利于制粒,但同时电耗会相应增加,反之亦然。
我国每年粉碎加工总量达2亿多吨。
饲料粉碎机作为饲料工业的主要装备,对饲料质量、饲料报酬、饲料加工成本的形成是一个重要因素。
所以,恰当地掌握粉碎技术、选用适当的粉碎机型是饲料生产不可忽视的问题。
“第一章概述粉碎机械是应用机械力对固体物料进行粉碎作业,使之变为小块、细粒或粉末的机械。
粉碎机械是破碎机械和粉磨机械的总称。
两者通常按排料粒度的大小作大致的区分：排料中粒度大于3毫米的含量占总排料量50%以上者称为破碎机械；小于3毫米的含量占总排料量50%以上者则称为粉磨机械。
有时也将粉磨机械称为粉碎机械，这是粉碎机械的狭义含意。
本课题设计的是为一种小型的，经济型的粉碎机——9FZ-37型锤片粉碎机设计。
该机结构简单，使用方便，主要运用于粮食加工行业和食品加工行业，比较适合小型作业的用户。
1.1饲料粉碎机的主要种类根根据原料粉碎后的粒径不通，可以分为普通粉碎机，微粉碎机，超微粉碎机。
普通粉碎机加工的产品粒度比较大，一般可以通过6到60目的筛孔。
微粉碎机所的产品的粒度比较细，一般通过80到170目的筛孔。
超微粉碎机所得产品的粒度很细，一般可通过200到325目的筛孔。
常用的普通粉碎机主要有锤片式和爪齿式两种。
常用的微粉碎机有涡轮式和立式无筛式两种，常见的超微粉碎机有卧式超微粉碎机和超音速喷射式粉碎机还有立式环形喷射式粉碎机。
1.2 锤片式粉碎机特点锤片式粉碎机基本构造包括圆筒筛板、锤片转子、锤片和固定在锤片转子周围的冲击齿板。
70系列锤片粉碎机说明书
TINDERTDSF70系列锤片粉碎机使用说明书广州天地实业有限公司GUANGZHOU TINDER INDUSTRY CO., LTD欢迎您选用本公司产品,为确保正确使用,请详细阅读本使用说明书,疑问之处,请向营销部查询.立足天地！共创未来！广州天地实业有限公司GUANGZHOU TINDER INDUSTRY CO.,LTD目录一、安全操作注意事项二、概述1．适用范围2．性能特点三、主要技术参数四、工作原理及结构1．工作原理2．结构形式五、安装调试六、使用中的安全及安全防护、安全标志及说明七、操作步骤1．开机程序2．停机程序八、检修及保养九、常见故障及排除方法十、运输与保管十一、易损零部件清单十二、附件1．装箱单2．合格证一、安全操作注意事项粉碎机属于高速旋转设备，具有一定的危险性，操作者应该要掌握以下几点，切实做到安全生产。
1．打开操作门前必须切断电源，并在总开关处挂上“请勿合闸”牌，确保人身安全。
2．操作者应先了解机器结构，熟悉机器性能和安全操作方法。
3．开车前应做常规检查，即检查紧固件，安全防护及设备润滑情况等。
4．检查转子转动是否灵活，不得有卡、碰、磨擦等现象。
5．打开操作门前转子必须是停止转动状态，并且必须打下现场控制开关后才可打开操作门。
6．在保证人机安全的情况下，方可启动开车，空运转2-3分钟后才能进料，进料前抽风系统必须处于正常工作状态。
7．正常情况下轴承温升应在40℃以下，如轴承温升过高(打开下部观察盖，用手触摸轴承座)，应立即停车检修。
8．粉碎机运转中如出现强烈震动，应立即停车检查，消除故障后方可继续开车工作。
9．严禁用任何方法强行阻止转子的转动。
10．当电机过载而使起动器断路时，切勿更换较大起动器，而应尽量避免电机过载。
11．物料进入粉碎机前，必须将其中的金属杂质清除，以免粉碎时产生火花。
12．定期检修及润滑，以便及时发现问题，及时修理。
二、概述1．适用范围TDSF70系列锤片粉碎机可粉碎各种干燥颗粒状饲料原料，如玉米、高粱、麦类、豆类，破碎后的饼类及其它混合鱼料，并为纤维质原料、水份油性大的原料及细粉碎进行了特别设计，是配合饲料厂生产低档鱼料替代超微粉碎机不可缺少的设备。
锤片式粉碎机安全操作规程
锤片式粉碎机安全操作规程一、检查1、电气线路、开关、电压表、电流表是否灵敏完好。
2、地脚螺栓、轴承座螺栓、皮带轮、飞轮锁紧螺栓是否松动，检察孔门是否关闭。
3、皮带轮和飞轮安全护罩是否齐全牢固；传动三角皮带是否齐全完好、张力是否一致。
4、确认有无开机故障，将各润滑点加注润滑油脂。
二、启动前必须通知前后工序，确保在安全情况下开机。
三、启动粉碎机必须是空载，启动时应严格按电器设备启动规定操作。
四、启动顺序：粉料皮运机—滚动筛—供料皮运机—回料皮运机—粉碎机—电磁铁（永磁铁除外）—供料皮运机，停机时则相反。
五、喂料应均匀，避免过载，工作电流不超过电机功率的0.8倍，否则应立即停止喂料。
六、随时观察机器运行情况，轴承温度最高不得超过70度，否则应立即停机检查，不得有铁件和杂物混入，如遇到异常声响或震动，应立即停机检查排除。
七、当粉碎机发生堵塞现象，应立即停机人工来排除故障，不准用设备强行运转来排除；处理机腔堵塞事故、检查或维修机器，必须在停机状态下进行，同时切断电源。
八、经常检查锤体、筛板或筛条、衬板等磨损情况和滚动筛网有无堵孔或破损现象，确保粉碎物料粒径符合工艺技术要求。
九、停机时先停止给料，待机腔内的物料全部粉碎和输送完毕后方能停机。
停机后应先切断系统总电源。
十、注意事项1、严格按照规定使用机器，严禁超速，超负荷工作。
2、机器转动时，应严禁任何人停留在机器转面范围内。
3、操作者衣袖要扎紧，应穿戴相应的劳动保护用品，尤其是防护眼镜盒口罩。
4、需粉碎的物料不得有硬物。
如：铁、沙等。
5、开机后，操作人员不得离开工作岗位，要站在抽风机一侧工作。
6、听见异常声音或振动异常立即停机检查，不可带病工作。
7、加料时，推料的物品不可插入太深。
更不可用手直接插入。
如物料堵塞，严禁将手伸入料口，更不可用眼对准看，可用细木棍将物料推入。
8、工作时严禁用金属硬物在出料口拔料。
9、粉碎机未停机时，严禁打开机盖，不得拆开粉碎机清洗或检查。
锤片式粉碎机设计-说明书
湖南农业大学东方科技学院全日制普通本科生毕业设计锤片式粉碎机设计DESIGN Of HAMMER FLAT PUL VERIZER学生姓名：刘李林学号：200741914114年级专业及班级：2007级机械设计制造及其自动化(1)班指导老师及职称：汤楚宙教授湖南·长沙提交日期：2011 年 5 月目录摘要 (4)关键词 (4)1 前言 (5)2 研究本课题的意义及国内外研究状 (5)2.1 研究饲料粉碎机的意义... (5)2.2 国内外发展状况 (6)2.2.1 我国饲料粉碎技术的发展 (6)2.2.2 国外饲料粉碎技术的发展 (7)3总体方案的确定 (8)3.1 粉碎机的一般构造 (8)3.2 粉碎机的工作过程 (8)4 重要部件的选型与设计 (8)4.1 机壳 (8)4.2 机体 (9)4.3 锤片的设计 (9)4.4粉碎室参数的确定 (11)4.5 筛片的选型 (11)4.6锤筛间隙△R的确定 (11)4.7皮带轮 (12)4.8主轴的设计 (13)4.8.1 确定轴的最小直径 (13)4.8.2 轴的结构设计 (13)4.9 滚动轴承的选择与校核 (16)4.10 键的选择和校核 (17)4.10.1 键的选择 (17)4.10.2 键的校核 (17)5 参考文献 (18)6 致谢 (19)锤片式粉碎机设计学生：刘李林指导老师：汤楚宙（湖南农业大学东方科技学院，长沙410128）摘要：本人这次设计的是9F-28型锤片式粉碎机，根据设计任务书的要求，只设计单机，不考虑辅助系统。
本机动力配置采用了广泛使用的皮带轮驱动，该机主要组成部分有：机体、喂料斗、转子、筛片、传动部分。
粉碎机是工农业生产中应用非常广泛的一种通用设备，本次设计主要是吸取现有粉碎机的优点，结合谷物和油料的特殊要求，对粉碎机的方案、传动系统和工作部件进行规范设计，最终设计出一种能适应于粉碎谷物、油料的小型锤片式粉碎机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锤片粉碎机
应将锁紧隔圈紧固在销轴上。 注意：
1、拆装锤片时，四组锤片依次更换，保证新锤片装到旧锤片位置（可参考转子 上对面的一组锤片的安装方式），以防止其相互击打，并防止机器剧烈振动。
2、若锤片安装不当或锤片组重量超差，本公司对粉碎机因振动而造成的损坏概 不负责。安装锤片后手动或点动转子确保锤片不与剪切板、挡料板碰撞。
70X42 锤片粉碎机 (36 片)锤片排列示意图
70X60 锤片粉碎机 (48 片)锤片排列示意图
70X80 锤片粉碎机 (64 片)锤片排列示意图
70X100 锤片粉碎机 (80 片)锤片排列示意图
70X120 锤片粉碎机 (96 片)锤片排列示意图
图二 锤片排列示意图
9
锤片粉碎机
2）筛板的调整 根据粉碎后物料的细度要求选用相应筛孔的筛板，筛孔越小，成品粒度越；筛
锤片粉碎机
3
锤片粉碎机
一、安全操作注意事项 粉碎机属于高速旋转设备，具有一定的危险性，操作者应该要掌握以下几点，
切实做到安全生产。 1．打开操作门前必须切断电源，并在总开关处挂上“请勿合闸”牌，确保人身安全。 2．操作者应先了解机器结构，熟悉机器性能和安全操作方法。 3．开车前应做常规检查，即检查紧固件，安全防护及设备润滑情况等。 4．检查转子转动是否灵活，锤片与剪切板挡料板不得有卡、碰、磨擦等现象。 5．打开操作门前转子必须是停止转动状态，并且必须打下现场控制开关后才可打开
TINDER
TDSF70 系列锤片粉碎机
使用说明书
本粉碎机系列产品生产许可证号：XK06-013-00520
广州天地实业有限公司 GUANGZHOU TINDER INDUSTRY CO., LTD
锤片粉碎机
欢迎您选用本公司产品,为确保正确使用,请详细阅读本 使用说明书,疑问之处,请向营销部查询.
2．“运转时切勿打开,清理或修理一定要等机器停止工作以后”
3．“旋转中的连件可导致受伤，卸下防护装置时不要开机,维修 时断电源并关机”
4．“旋转中的链轮可导致受伤，缷下防护装置时不要开机，维修 时断电源并关机”
7
锤片粉碎机
5．“旋转中的带轮可导致受伤，缷下防护装置时不要开机，维修 时断电源并关机”
32
48
64
80
96
配套动力 (kW)
外形尺寸 （mm）
45/55
2000×1230× 1400
生产率 Φ1 (T/H)
（玉米） Φ2
2～3 4～6
风量 （m³/min）
50～70
55/75 2300×1230
×1400 3～5
5～8
70～80
90/110 2665×1230
×1400 4～7
8～12
二、概述 1．适用范围
TDSF70 系列锤片粉碎机可粉碎各种干燥颗粒状饲料原料，如玉米、高粱、麦类、 豆类，破碎后的饼类及其它混合鱼料，并为纤维质原料、水份油性大的原料及细粉 碎进行了特别设计，是配合饲料厂生产水产饲料替代超微粉碎机不可缺少的设备。 2．性能特点
本系列微粉碎机机体采用钢板焊接而成，粉碎室采用水滴形结构，800 毫米宽以 上机型分为并列两个粉碎室，在粉碎室上部两侧摩擦板增加两组挡料板，下部也设 有剪切板阻挡物料，使粉碎机锤片打击物料由无支撑打击变成有支撑打击，有效破 坏环流，提高粉碎效率 15%；锤片的工作面堆焊一层硬质材料，延长使用寿命；电 动机和粉碎机转子安装在同一底座上，采用柱销联轴器直联传动，转子经动平衡效 验，并可正反向工作；操作门有安全互锁装置以保证操作门打开时电机无法启动；
立足天地！共创未来！
广州天地实业有限公司
GUANGZHOU TINDER INDUSTRY CO.,LTD
2
目录
一、安全操作注意事项 二、概述
1．适用范围 2．性能特点 三、主要技术参数 四、工作原理及结构 1．工作原理 2．结构形式 五、安装调试 六、使用中的安全及安全防护、安全标志及说明 七、操作步骤 1．开机程序 2．停机程序 八、检修及保养 九、常见故障及排除方法 十、运输与保管 十一、易损零部件清单 十二、附件 1．装箱单 2．合格证
七、操作步骤 1、开机 ①．确认配套设备一切正常，待粉碎物料就位后，这时可以反馈到总控室，准备生
产发出信号。 ②．先启动脉冲布袋除尘器和风机，后序配套设备事先也进入正常工作。 ③．然后启动粉碎机电机，观察主电机电流，确认启动正常后（包含星三角转换），
启动喂料器，慢慢调整调速器，并观察主电机电流，喂料量一直调整到使主电 机电流达到额定电流。 ④．正常工作中应均匀喂料，不得忽多忽少，保证电机在额定负荷下正常工作。 2、停机 ①．先关闭喂料器和调速器，使其读数回到“0”位。 ②．工作完毕后须空运转 1-2 分钟，把机器内部物料全部粉碎排出，观察主电流以 降到最低，这时可以停止主电机的电源。 ③．关闭脉冲布袋除尘器和风机，停机程序完成，最后顺序关掉后续设备。 八、调整和保养 1．调整 1) 锤片的调整 转子中锤片为对称交错排列方式，如图二所示。锤片安装时必须严格按照要求 排列，相对应的两组锤片重量和相差不得超过 5 克，使用中锤片第一角磨损后，可 将进料导向板调换方向使转子反转，利用锤片的第二角工作。两个角全部磨损后， 则须更换新锤片。 更换新锤片时，打开操作门，松开压筛机构把手，放下压筛机构，旋松装在销 轴上的锁紧隔圈的内六角螺栓，打开粉碎机两端的封孔盖，抽出销轴（一次一个销 轴），检查销轴、锤片间的隔圈和锁紧隔圈，如有磨损，就要更换。更换锤片后，
型号
TDSF70×42 TDSF70×60 TDSF70×80 TDSF70×100 TDSF70×120
转子工作直 径(mm) 主轴转速 (r/min)
粉碎室宽度 (mm)
700 2970 420
700 2970 600
700 2980 800
700 2980 1000
700 2980 1200
锤片数量
6
锤片粉碎机 7．进料方向由进料导向机构控制，并通过行程开关自动控制电机选转方向。 8．本机两边操作门的安全装置由行程开关实现。 六、使用中的安全及安全防护、安全标志及说明
在粉碎机壳体上贴有以下几个安全标识，提醒用户在使用中注意保证人机安全， 应严格遵守各项操作规程。
1．“当心机械伤人”的安全标识，提醒机器运行时勿将手接近传 动部件，检修、拆换须等停机后。
80～100
110/132 2865×1230
×1400 6～10
10～15
100～120
132/160 3065×1230
×1400 8～12
12～18
120～150
以上数据仅供参考，试验玉米水分小于 13%，容量不低于 0.72t/m³
四、工作原理及结构
1．工作原理
需粉碎的物料通过与本机相配的喂料器由顶部进料口喂入，经进料导向板从左
九、常见故障及排除方法
常见故障
产生原因
排 除方法
1．电压过低
1．躲过用电高峰适当的导线
1、电机启动困难 3．启动补偿器过小
3．换大的启动补偿器
4．保险丝易烧断
4．换与电机容量相符的保险丝
1．电机两相运转
1．接通断相，三相运转
2、电机无力过热 2．电机绕组短路
2．维修电机
10
锤片粉碎机
2．保养 1) 严格按操作方法进行操作，每班应作好必要的检查和清洁卫生工作； 2) 机器每运行 8 小时，必须添加壳牌 EP2 极压锂基脂或类似耐高温高速润滑脂， 以保证轴承使用寿命。经过 1800 小时的运行后，轴承应清洗一次，同时更换润滑脂。 充填润滑脂时，轴承箱的间隙应只填加 1/3—1/2； 3) 机器零件有损坏或严重磨损时应及时进行修理或更换。转子部分（不包括锤片 和销轴）如拆开更换零件，等重新装配后须进行动平衡效验。动平衡质量按国际标 准化协会对刚性转子平衡精度等级 G6.3 进行效验。
3．长期超负荷
3．额定负荷下工作
1．对应两组锤片重量差过大 1．使相对应锤片重量差不超过 2 克
2．锤片安装排列有误
2．按锤片排列图重新安装
3、粉碎机强烈 3．轴承损坏
3．更换轴承
震动 4．个别锤片卡住，没有甩开 4．使锤片转动灵活
5．主轴弯曲
4
锤片粉碎机
进料口在粉碎机的顶部，可与各种形式的喂料机构相配，锤片为对称交错排列。 本机转子经特殊设计，具有两种不同的锤筛间隙，一种用于粗粉碎，另一种用
于细粉碎，可解决用户既要生产畜禽饲料，又能生产一般水产饲料的需求。 本机采用滑轨式操作门，联动双压筛机构，结构简单，坚固耐用，安全可靠，
安装容易，操作维修方便，振动小，生产率高，是饲料生产厂家的理想粉碎设备 三、技术参数及性能指标
边或右边进入粉碎室，在高速旋转的锤片打击和筛板摩擦作用下物料逐渐被粉碎，
并在离心力和气流作用下穿过筛孔从底部出料口排出。
2.结构形式
本机包括以下主要部分，如图一所示
1) 底座
底座起到连接和支撑粉碎机各部件，减少振动，增加可靠性及延长使用寿命的
作用。粉碎后物料由底座下部出料口排除。
2) 转子
5
锤片粉碎机 由主轴、锤架板、销轴、锤片、轴承座等零件组成，是粉碎机的主要运动部件， 转子转速较高，不装锤片的情况下必须作动平衡效验。 3) 操作门 更换筛板或锤片时必须开启操作门。本粉碎机配有专门的压筛机构，使更换筛 板非常方便，相应能增加产量。 4）上机壳 上部有进料口，下部与底座连接，两侧装有筛板，与转子组成粉碎室。 5）进料导向机构 根据转子的旋转方向，使物料由左边或右边进入粉碎室。进料导向板的换向由 手动并通过行程开关改变电机的转向，使与进料方向相符。
1.机座 2.剪切板 3.转子 4.分隔环 5.操作门 6.挡料板 7.上机体 8.进料导向机构
图一 粉碎机结构示意图 五、安装调试 1．本机底座下面设有螺孔，通过地脚螺栓与基础紧固。 2．本机的安装基础应平整并保持水平，如不平必须用薄钢板垫平。 3．机器找平后，安装减震器或 2 厘米厚橡胶板支撑机器。 4．原料进入粉碎机前，必须有磁选保护装置。 5．本机应配有相应功率的启动装置、保护装置和电气仪表。 6．本机转子旋转方向应与进料方向一致。
