运算放大器是一种可以进行数学运算的放大电路。
运算放大器不仅可以通过增大或减小模拟输入信号来实现放大，还可以进行加减法以及微积分等运算。
所以，运算放大器是一种用途广泛，又便于使用的集成电路。
运放原理
运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
一个运算放大器模组一般包括一个正输入端、一个负输入端和一个输出端。
通常使用运算放大器时，会将其输出端与其反相输入端连接，形成一负反馈组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈，相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
运放构造
下图为集成运放的内部电路组成框图。
图中输入级一般是由BJT、JFET或MOSFET组成的差动放大电路，利用它的对称特性可以提高整个电路的共模抑制比和其他方面的性能，它的两个输人端构成整个电路的反相输入端和同相输入端。
电压放大级的主要作用是提高电压增益，它可由一级或多级放大电路组成。
输出级一般由电压跟随器或互补电压跟随器构成，以降低输出电阻，提高带负载能力。
偏置电路是为各级提供合适的工作电流。
此外还有一些辅助环节。
如电平移动电路，过载保护电路以及高频补偿电路等。
运放特性
理想运放各项技术指标具体如下：
1．开环差模电压放大倍数Aod = ∞；
2．输入电阻Rid = ∞；输出电阻Rod =0。
集成运算放大器相关知识
集成运算放大器相关知识集成运算放大器（Operational Amplifier，简称Op Amp）是一种电子设备，可以放大输入信号并输出放大后的信号。
它在电子电路中广泛应用，是现代电子技术的重要组成部分。
本文将介绍集成运算放大器的基本原理、特性和应用。
一、基本原理集成运算放大器是由多个晶体管和其他电子元件组成的集成电路芯片。
它的核心部分是差分放大器，由输入级、中间级和输出级组成。
差分放大器能够将输入信号放大并进行相位反转，使得放大后的信号与输入信号之间具有特定的幅度和相位关系。
集成运算放大器具有两个输入端和一个输出端。
其中，一个输入端称为非反相输入端（+），另一个输入端称为反相输入端（-）。
通过调节输入端的电压，可以控制输出端的电压。
当输入端的电压差为零时，输出端的电压为零；当输入端的电压差增大时，输出端的电压也相应增大。
二、特性1. 增益：集成运算放大器具有很高的增益。
通常情况下，它的增益可达几万甚至几十万倍。
这使得它能够将微弱的输入信号放大到足够大的幅度，以便进行后续处理或驱动其他设备。
2. 输入阻抗：集成运算放大器的输入阻抗很大，通常为几兆欧姆。
这意味着它可以接受来自外部电路的信号而对其产生很小的影响，从而保持信号的稳定性。
3. 输出阻抗：集成运算放大器的输出阻抗很小，通常为几十欧姆。
这意味着它能够提供足够大的输出电流，以驱动其他负载电路。
4. 带宽：集成运算放大器的带宽是指它能够放大的频率范围。
一般来说，带宽越大，放大器能够处理的高频信号越多。
常见的集成运算放大器的带宽在几百千赫至几百兆赫之间。
5. 偏置电压：集成运算放大器的输入端存在一个偏置电压。
当输入信号为零时，输出信号也不为零，而是存在一个偏置电压。
这是由于集成运算放大器内部元件的不匹配造成的。
三、应用1. 模拟电路：集成运算放大器常用于模拟电路中，如滤波器、放大器、振荡器等。
它可以对信号进行放大、滤波、调制等处理，使得信号能够适应不同的应用场景。

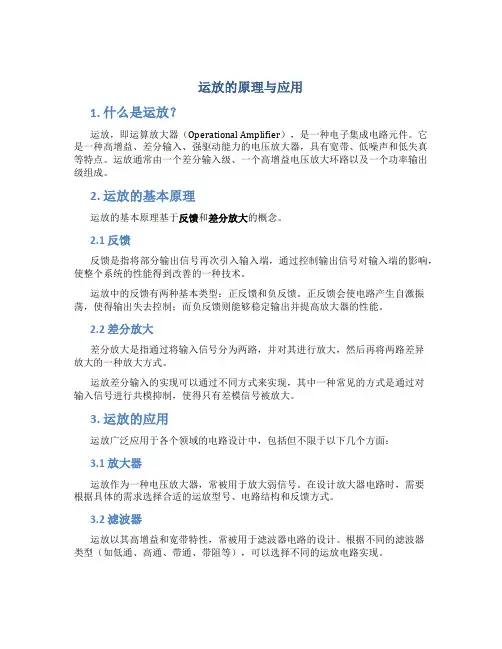

运放的原理与应用
运放的原理与应用1. 什么是运放？运放，即运算放大器（Operational Amplifier），是一种电子集成电路元件。
它是一种高增益、差分输入、强驱动能力的电压放大器，具有宽带、低噪声和低失真等特点。
运放通常由一个差分输入级、一个高增益电压放大环路以及一个功率输出级组成。
2. 运放的基本原理运放的基本原理基于反馈和差分放大的概念。
2.1 反馈反馈是指将部分输出信号再次引入输入端，通过控制输出信号对输入端的影响，使整个系统的性能得到改善的一种技术。
运放中的反馈有两种基本类型：正反馈和负反馈。
正反馈会使电路产生自激振荡，使得输出失去控制；而负反馈则能够稳定输出并提高放大器的性能。
2.2 差分放大差分放大是指通过将输入信号分为两路，并对其进行放大，然后再将两路差异放大的一种放大方式。
运放差分输入的实现可以通过不同方式来实现，其中一种常见的方式是通过对输入信号进行共模抑制，使得只有差模信号被放大。
3. 运放的应用运放广泛应用于各个领域的电路设计中，包括但不限于以下几个方面：3.1 放大器运放作为一种电压放大器，常被用于放大弱信号。
在设计放大器电路时，需要根据具体的需求选择合适的运放型号、电路结构和反馈方式。
3.2 滤波器运放以其高增益和宽带特性，常被用于滤波器电路的设计。
根据不同的滤波器类型（如低通、高通、带通、带阻等），可以选择不同的运放电路实现。
3.3 信号调理运放可以对输入信号进行放大、求和、减法、积分、微分等操作，从而对信号进行调理。
在信号调理中，运放被广泛用于放大、滤波、整形和调节输入信号。
3.4 比较器运放也可以通过差分放大的方式实现比较器功能。
通过将参考电压与输入电压进行比较，可以判断输入信号的大小关系，常用于电压比较、电平检测等应用。
3.5 示波器运放在示波器中起到重要作用。
它可以将输入信号放大到合适的水平，使得示波器能够测量并显示信号的波形。
4. 小结运放作为一种重要的电子元件，具有广泛的应用领域。
运算放大器的用法
运算放大器的用法运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，广泛应用于各种电路中。
它具有高增益、高输入阻抗、低输出阻抗等特点，使得它在电子设计中扮演着重要的角色。
下面将介绍一些运算放大器的常见用法。
1. 比较器：运算放大器可以用作比较器，将两个输入信号进行比较，并输出一个高电平或低电平的信号。
这种应用常见于电压比较、开关控制等场景。
2. 放大器：运算放大器最常见的用途是作为信号放大器。
通过调整反馈电阻和输入电阻的比例，可以实现不同的放大倍数。
这种应用广泛用于音频放大、传感器信号处理等领域。
3. 滤波器：运算放大器可以与电容和电感等元件组成滤波电路，实现对特定频率范围内信号的增强或抑制。
这种应用常见于音频滤波、通信系统中的滤波等场景。
4. 仪表放大器：运算放大器可以通过调整反馈网络来实现对输入信号进行精确测量和调节。
这种应用常见于仪器仪表、传感器信号调理等领域。
5. 电压跟随器：运算放大器可以实现输入电压与输出电压一致的功能，即输入电压变化时，输出电压也相应变化。
这种应用常见于自动控制系统、反馈控制等场景。
6. 信号发生器：通过在运算放大器的反馈回路中引入RC网络，可以实现正弦波、方波等不同形式的信号发生。
这种应用常见于测试仪器、音频设备等领域。
总之，运算放大器作为一种重要的电子元件，在各个领域都有广泛的应用。
它的高增益、高输入阻抗和低输出阻抗等特点使得它成为了电子设计中不可或缺的工具。
无论是在信号处理、控制系统还是仪表测量等方面，运算放大器都发挥着重要作用，为我们提供了更加精确和稳定的电子系统。
运算放大器芯片
运算放大器芯片运算放大器芯片（Operational Amplifier，简称Op-amp）是一种关键的电子元件，广泛应用于各种电路和系统中。
本文将以1000字为限，介绍运算放大器芯片的基本原理、特点和应用。
运算放大器芯片是一种高增益、差分输入、单端输出的电子放大器。
它通常由多个晶体管、电阻和电容器等被集成在一块硅片中而成。
运算放大器的基本原理是通过放大差分输入信号的差值，并更改输出信号的大小和极性。
运算放大器芯片的主要特点包括：高增益、高输入阻抗、低输出阻抗、宽频带、高共模抑制比和高温漂移等。
高增益可以使运算放大器将微小的输入信号放大到合适的幅度，以满足特定应用的要求。
高输入阻抗保证了输入信号的准确传输，而低输出阻抗则能够提供较大的输出电流和信号稳定性。
宽频带保证了运算放大器能够工作在较高的频率范围内，而高共模抑制比保证了对共模信号的抑制能力，使得差分信号能够更好地被放大。
高温漂移保证了运算放大器在不同温度下的稳定性。
运算放大器芯片的应用非常广泛。
首先，它被广泛用于放大器和电压跟随器等基本电路中。
其次，它可用于比较器、信号发生器、滤波器、PID控制器、振荡器等各种特殊电路中。
此外，运算放大器还被应用于仪器仪表、通信系统、音频处理、自动控制、模拟计算机和模拟仿真等领域。
值得一提的是，运算放大器芯片虽然具有很高的增益和特殊功能，但在实际应用中需要注意一些问题。
首先，运算放大器芯片需要供电电源，因此需要合理的供电设计以避免电源噪声和干扰。
其次，运算放大器芯片的输入端和输出端需要正确连接，以确保信号正常传输和放大。
最后，运算放大器芯片需要工作在指定的电压和温度范围内，超出范围可能导致芯片烧毁或性能下降。
总结起来，运算放大器芯片是一种关键的电子元件，具有高增益、高输入阻抗、低输出阻抗、宽频带、高共模抑制比和高温漂移等特点。
它被广泛应用于各种电路和系统中，如放大器、比较器、滤波器、PID控制器等。
然而，在使用时需要注意适当的供电设计、正确的连接方法和合理的工作条件。
集成电路运算放大器的术语
集成电路运算放大器的术语引言集成电路运算放大器（Operational Amplifier，简称Op Amp）是一种广泛应用于电子电路中的基本器件。
它具有高增益、高输入阻抗、低输出阻抗等特点，能够在模拟电路中起到放大、滤波、比较等作用。
本文将介绍一些与集成电路运算放大器相关的术语，帮助读者更好地理解和应用该器件。
1. 基本术语•运算放大器（Operational Amplifier）：是一种具有高增益、高输入阻抗、低输出阻抗等特点的电子放大器，可用于放大、滤波、比较、积分、微分等各种功能。
•输入端（Input）：运算放大器的输入端包括非反馈输入端（非反相输入端）和反馈输入端（反相输入端）。
•输出端（Output）：运算放大器的输出端是放大的信号输出端。
•开环增益（Open-loop Gain）：运算放大器在无反馈情况下的增益。
•反馈（Feedback）：将输出信号的一部分馈入到输入端的过程，用来控制运放的放大特性。
•共模电压（Common Mode Voltage）：在运放的非反向和反向输入端之间的电压差。
•差模电压（Differential Mode Voltage）：在运放的非反向和反向输入端之间的电压差。
•共模信号（Common Mode Signal）：施加在运放输入端的电压信号。
•差模信号（Differential Mode Signal）：施加在运放输入端的差分电压信号。
2. 输入和输出特性•输入偏置电压（Input Offset Voltage）：在输入端没有任何输入信号时，输出电压不为零的电压差。
•输入偏置电流（Input Bias Current）：在输入端没有任何输入信号时，进入输入端的漏电流。
•输入失调电流（Input Offset Current）：在输入端没有任何输入信号时，进入输入端的漏电流之间的差异。
•输入电压范围（Input Voltage Range）：运算放大器正常工作的输入电压范围。
运放的原理与使用
运放的原理与使用运放，即运算放大器，是一种广泛应用于电子电路中的集成电路元件。
它的主要功能是将输入信号放大到合理的幅度，以便用于各种运算。
运放的原理和使用可以通过以下几个方面进行详细说明。
一、运放的基本电路结构运放的基本电路结构由差动输入级、单端放大级和输出级组成。
差动输入级用于接收输入信号，并将信号转换为电流。
单端放大级将电流信号转换为电压信号，并放大到合适的幅度。
输出级通过负反馈机制将输出信号与输入信号进行比较，以保持输出信号与输入信号的一致性。
二、运放的放大特性运放具有很高的放大增益和带宽产品，可以将输入信号放大到较大的幅度。
同时，运放的输入阻抗很高，输出阻抗很低，可以减小信号的失真和干扰。
三、运放的运算功能运放可以实现各种运算功能，包括放大、求和、积分、微分等。
通过调整运放的反馈电阻和电容，可以得到不同的运算结果。
四、运放的使用在实际应用中，运放可以作为放大器、比较器、滤波器等电路中的关键元件。
下面分别介绍一些常见的运放应用。
1.放大器运放可以作为电压放大器进行电压信号的放大。
通过选择合适的反馈电阻和电容，可以得到不同的放大倍数和频率响应。
2.比较器运放可以作为比较器进行信号的比较。
通过设置阈值电压，当输入信号超过或低于阈值时，输出高电平或低电平。
3.积分器运放可以通过设置负反馈电容实现积分功能。
当输入信号通过运放时，反馈电容会对信号进行积分，从而得到输出信号。
4.微分器运放可以通过设置负反馈电阻和电容实现微分功能。
当输入信号通过运放时，反馈电容和电阻会对信号进行微分，从而得到输出信号。
5.滤波器运放可以结合电容和电阻构成低通、高通、带通滤波器等。
通过调整电容和电阻的数值，可以实现对不同频率信号的滤波功能。
总之，运放作为一种重要的电子元件，在电路设计中有着广泛的应用。
它的原理和使用方法可以根据具体的应用需求进行调整和优化。
通过合理的选择和配置，可以实现不同的信号处理和运算功能。
lna220芯片手册
lna220芯片手册（实用版）目录1.lna220 芯片概述2.lna220 芯片的主要特性3.lna220 芯片的引脚功能及封装形式4.lna220 芯片的工作原理5.lna220 芯片的应用领域正文lna220 芯片是一款高性能、低噪声放大器芯片，主要应用于射频信号放大领域。
本文将从 lna220 芯片的概述、主要特性、引脚功能及封装形式、工作原理以及应用领域五个方面进行详细介绍。
一、lna220 芯片概述lna220 芯片是一款 2.4GHz ISM 频段的低噪声放大器，具有高增益、低噪声和宽动态范围等优点。
这款芯片采用 CMOS 工艺制造，可以在 3.3V 单电源电压下工作，并能够提供 14dB 的增益。
二、lna220 芯片的主要特性1.工作频率：2.4GHz ISM 频段2.增益：14dB3.噪声系数：1.2pN4.功率增益：27dBm5.输入/输出阻抗：50欧姆6.工作电压：3.3V三、lna220 芯片的引脚功能及封装形式lna220 芯片采用 8 引脚 SOP 封装形式，各引脚功能如下：1.VDD：电源正极（3.3V）2.VSS：电源负极（地）3.IN：输入信号4.OUT：输出信号5.GND：屏蔽层（地）6.BIAS：偏置电压（1.5V）7.LOOP：环路输出8.BOOT：引导输出四、lna220 芯片的工作原理lna220 芯片的工作原理是通过晶体管放大输入信号，并利用反馈电阻网络产生负反馈，从而提高放大器的稳定性和线性度。
同时，芯片内部具有电源抑制电路，能有效抑制电源噪声对信号的影响。
五、lna220 芯片的应用领域lna220 芯片广泛应用于 2.4GHz ISM 频段的无线通信设备，如Wi-Fi、蓝牙等。
此外，该芯片也可用于智能家居、物联网等领域的射频信号放大。
运放触发运算
运放触发运算
运算放大器（Op-Amp）可以用作比较器，但如果不改变阈值，它可能会受到噪声和不需要的输出转换的影响。
为了避免这些问题，人们经常在运算放大器中引入正反馈以实现迟滞或不同的输入切换电平，从而在两种状态之间改变输出。
这种具有迟滞或不同输入切换电平的电路称为施密特触发器。
在施密特触发器中，正反馈的作用是根据比较器或运算放大器的输出状态为电路提供不同的开关阈值。
当比较器的输出为高电平时，该电压被反馈到比较器运算放大器的同相输入端，导致开关阈值变得更高。
相反，当输出以相反的方式切换时，切换阈值会降低。
这种正反馈机制使得施密特触发器对输入噪声具有很高的免疫力，因为只有当输入电压超过特定的阈值时，输出才会改变状态。
在构建施密特触发器时，可以使用如IC741这样的运算放大器。
这个运算放大器使用12V电源轨供电，其反相输入作为信号输入，而反馈网络则围绕同相输入和输出构建。
总的来说，运放触发运算主要是通过构建施密特触发器来实现的，其中正反馈机制是关键。
这种电路对于减少噪声和防止不必要的输出转换非常有效。
如何正确连接并使用电子电路中的运算放大器
如何正确连接并使用电子电路中的运算放大器运算放大器（Operational Amplifier，简称OP-AMP）是电子电路中常见的一种器件，用于放大电压和信号。
它在各种电子设备中广泛应用，包括放大器、滤波器、比较器、振荡器等。
本文将详细介绍如何正确连接并使用电子电路中的运算放大器。
1. 运算放大器的基本原理运算放大器是一种差分放大器，它由多个晶体管组成。
它有两个输入端，即非反相输入端（+）和反相输入端（-），以及一个输出端。
在理想情况下，运算放大器具有无限的输入阻抗、无限的增益和无限的带宽。
在实际应用中，我们需要根据具体需求进行合理的连接和使用。
2. 连接运算放大器为了正确连接运算放大器，我们需要注意以下几点：(1) 电源连接：运算放大器通常需要正负两个电源供电，简称双电源。
将正电源连接到VCC+引脚，将负电源连接到VCC-引脚。
这样可以确保运算放大器在工作时正常供电。
(2) 地引脚连接：运算放大器的地引脚一般标记为GND，需要将其连接到电路的地点，以确保同一电位。
(3) 输入引脚连接：将信号源连接至运算放大器的非反相输入端（+），将被放大的信号连接至反相输入端（-）。
根据具体应用，可以通过电阻网络对输入端进行偏置和调整。
3. 使用运算放大器在正确连接运算放大器后，我们可以根据实际需求进行使用。
以下是一些常见的使用方式：(1) 放大器：将运算放大器连接为非反相放大器或反相放大器，通过调整输入信号和反馈电阻的比例，可以实现不同的放大倍数。
(2) 求和器：通过将多个输入信号连接到运算放大器的不同输入端，可以实现输入信号的求和。
(3) 比较器：将运算放大器配置为比较器，可以用于检测信号的阈值，并产生相应的输出信号。
(4) 滤波器：结合电容和电阻等元件，可以将运算放大器连接为滤波器，实现对特定频率范围的信号放大或削弱。
4. 注意事项在使用运算放大器时，需要注意以下几点：(1) 电源稳定性：运算放大器对电源稳定性要求较高，因此应选择稳定性较好的电源并进行适当滤波。
