等值线图及其计算机绘制
用surfer软件绘制等值线图详细说明
•用surfer软件绘制等值线图详细说明共分以下几步完成：第一步：建立数据文件每个人需要建立两个文件便可完成所有等值线图的绘制。
（小曼与景立由于没有边界可不建立边界文件）1）绘图文件数据：一次在excell中建立完成（当然也可在surfer工作表中建立）。
格式如下：钻孔号(A栏) X坐标（B栏）Y坐标（C栏）绘图数据1（D栏）绘图数据2（E栏）。
延52 389640.0 197683.2 15.6 0.82 。
保存格式后缀为x.txt (如1.txt)2)边界数据：由于边界数据没有几个，最好在surfer 工作表中建立，这样不需数据格式转换。
步骤：打开surfer软件，点击左上脚空白处（第二行第一个位置键），选worksheet，则可建立边界数据文件。
格式如下：X坐标（A栏）Y坐标（B栏）5 0389640.0 1976830.2392300.4 1985301.4392100.8 1988023.4392235.6 1982003.1389640.0 1976830.2第一行5代表边界坐标的个数，注意后一行坐标数据必须重复一下第一行坐标数据，这样才能形成一个闭合边界，0代表边界内的等高线要绘制。
存盘格式为x.bln （如1.bln）第二步：数据网格化建立好两个数据文件后，打开surfer软件。
在Grid(网格)中——点data（数据）——把绘图数据文件x.txt打开——在图标左边对X,Y,Z坐标进行选项，由于先画等值线，因此，必须选绘图数据文件上B、C、D栏（以后做其它等值线可将D栏该选为E栏或F栏，等等），即X选columnB,Y选columnC,Z选columnD(必须切记)——其它项目默认不变，点击ok——若出现是否替代存在的文件，再点击yes（若出现将改动保存到report1？，点击N o，surfer8.0有此要求，surfer7.0也许没有）——自动生成x.grid文件。
第三步：绘等值线图在map(地图)中点contour map(等值线图)再点new contour map(新建等值线图)，再点网格化文件x.grid——打开——等值线图形便绘出。
等值线(完整版)
等值线技术的发展趋势和未来展望
发展趋势
随着大数据和云计算技术的不断发展，等值线技术也在不 断进步和完善。未来，等值线技术将更加注重数据质量和 处理效率的提高，同时将更多地与机器学习和人工智能技 术相结合，实现自动化和智能化的数据处理和分析。
未来展望
在未来，等值线技术有望在以下方面取得重要进展
2. 高维数据处理
通过地理信息系统（GIS）或绘 图软件，输入等值点的数值和 位置信息，系统自动生成等值 线。
计算机辅助绘制等值线精度高、 速度快，且可重复使用，是现 代地图制作的主要方法。
地理信息系统中的等值线绘制
地理信息系统（GIS）是一种用 于处理和分析地理数据的系统。
在GIS中，可以使用特定的工具 和功能进行等值线绘制，如空间
插值方法的选择
插值方法
插值方法的选择对等值线的影响较大，不同的插值方法可能会产生不同的等值线结果。
适用性
插值方法的适用性需要根据具体情况进行选择，不同的数据分布和场景需要采用不同的 插值方法。
地图投影的影响
投影类型
地图投影的类型对等值线的影响较大， 不同的投影类型可能会产生不同的等值 线结果。
VS
非闭合等值线
总结词
表示区域边界的值相等
详细描述
非闭合等值线是指将某一数值相等的点连接起来形成的非闭合曲线，通常用于表示区域边界，如地形 、地貌等。非闭合等值线可以是一条折线、多边形等。
岛状等值线
总结词
表示被其他等值线包围的区域的值相 等
详细描述
岛状等值线是指被其他等值线包围的区 域内的数值相等，通常用于表示局部异 常或特殊情况。岛状等值线的形状可以 是圆形、椭圆形或其他不规则形状。
4. 人工智能与机器学习
Surfer与grapher软件介绍

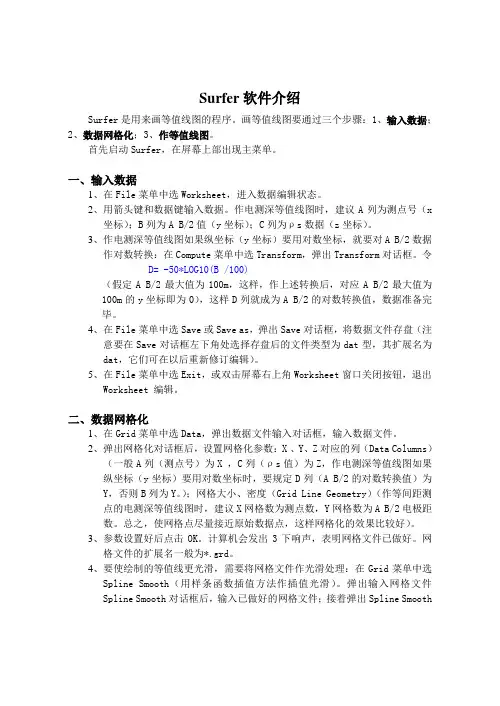

Surfer软件介绍Surfer是用来画等值线图的程序。
画等值线图要通过三个步骤：1、输入数据；2、数据网格化；3、作等值线图。
首先启动Surfer，在屏幕上部出现主菜单。
一、输入数据1、在File菜单中选Worksheet，进入数据编辑状态。
2、用箭头键和数据键输入数据。
作电测深等值线图时，建议A列为测点号（x坐标）；B列为A B/2值（y坐标）；C列为ρs数据（z坐标）。
3、作电测深等值线图如果纵坐标（y坐标）要用对数坐标，就要对A B/2数据作对数转换：在Compute菜单中选Transform，弹出Transform对话框。
令D= -50*LOG10(B /100)（假定A B/2最大值为100m，这样，作上述转换后，对应A B/2最大值为100m的y坐标即为0），这样D列就成为A B/2的对数转换值，数据准备完毕。
4、在File菜单中选Save 或Save as，弹出Save对话框，将数据文件存盘（注意要在Save对话框左下角处选择存盘后的文件类型为dat型，其扩展名为dat，它们可在以后重新修订编辑）。
5、在File菜单中选Exit，或双击屏幕右上角Worksheet窗口关闭按钮，退出Worksheet 编辑。
二、数据网格化1、在Grid菜单中选Data，弹出数据文件输入对话框，输入数据文件。
2、弹出网格化对话框后，设置网格化参数：X 、Y、Z对应的列（Data Columns）（一般A列（测点号）为X ，C列（ρs值）为Z，作电测深等值线图如果纵坐标（y坐标）要用对数坐标时，要规定D列（A B/2的对数转换值）为Y，否则B列为Y。
）；网格大小、密度（Grid Line Geometry）（作等间距测点的电测深等值线图时，建议X网格数为测点数，Y网格数为A B/2电极距数。
总之，使网格点尽量接近原始数据点，这样网格化的效果比较好）。
3、参数设置好后点击OK。
计算机会发出3下响声，表明网格文件已做好。
等值线图及其计算机绘制
等值线图及其计算机绘制摘要：本文介绍了等值线图的概念，网格化处理，并且给出了二维、三维等值线的计算机算法四维等值曲面绘制的基本思想。
关键词：等值线等值线图网格填充曲面绘制在各种工程及船体、汽车车身设计中大量使用等值线和等值线图。
等值线是平面区域内某些物理量数值相同的点构成的曲线，等值线图呈现平面区域内标量参数的分布状况。
等值线图是一种十分有用的图形，常常用来表示连续分布逐渐变化的绘图现象的数量特征，反映绘图对象的差异变化及其某些现象的分布规律，它能在形态和数值两个方面给人以完整概念。
计算机绘制等值线图快速、高效、图形简洁、清楚，因此得到了广泛的应用。
网格化处理是等值线图计算机绘制的基础并且等值线图可分为二维等值线、三维等值线及四维空间等值曲面，其计算机算法也不尽相同。
1、计算机绘制等值线图的基础——网格化平面区域可以由任意多边形网格构成，即可以是纯三角形网格，纯四边形网格等各种边数相同的多边形网格构成的区域，或者由各种边数不相同的多边形网格混合构成的区域。
三角形网格主要用于散乱数据的曲面拟合，可通过三角剖分及其优化后得到。
在三角形网格上，等值线在每个三角形上都是从一条边进入后到另一边出来。
对于四边形(矩形)网格，若原始数据点是散乱分布，可利用shepard 方法或最小二乘法等方法来求出网格点上的值。
网格可进行细分，具体作法是将网格横向和纵向间距缩小为原来的一半，用原来的网格值通过按距离加权平均法(局部化)等方法，求出新网格点的值。
这样，得到的网格值误差可能较大，在实际情况中，我们可利用原始数据或其他附加条件对网格值进行修改。
2、二维等值线图二维等值线图包括：平面区域的填充，颜色标尺及区域内的二维等值线。
2.1 平面区域的填充及颜色标尺用连续变化的颜色填充平面区域，根据区域内各网格的物理量数值大小确定该网格填充的颜色。
我们建立一个颜色标尺来确定它们之间的对应关系。
（颜色的RGB值与物理量数值之间为线性关系）。
通过MAPGIS绘制等值线图
通过MAPGIS绘制等值线图：
(一)如果是点线文件。
请参照如下步骤：
1、打开DTM分析子系统。
2、在DTM分析子系统中打开相应的点线文件。
3、然后处理点线文件，进行插值,提取高程点：
4、跳出属性设置对话框：
提点方式可以用默认。
选择好应对的高程数据域，然后确定。
5、离散数据网格化：
跳出设置对话框：
可以根据要求，选择对应的数据列(默认)
可以根据自己的要求，设置网格参数。
选择网格化方法，可以自己选择不同方法看效果如何。
其他默认即可。
设置输出网格文件。
确定
6、平面等值线图绘制：
跳出选择对话框：
选择刚才网格化的文件，打开。
跳出设置等值线绘制参数设置：
注意，可以点击等值层值，线参数，注记参数进行相应的设置。
制图幅面选择原始数据范围。
其他选项可以自己尝试。
然后确定。
结果就出来了：
我这是乱七八糟的一个线文件，所以结果也是乱七八糟的。
呵呵。
(二)如果是TXT或者是DA T文件。
1、直接离散数据网格化打开相应的需要网格化的文件：
TXT文档格式：(数据间用空格隔开，我不确定是否可以用其他符号隔开，没有去尝试。
) X Y 对应高程属性1 对应高程属性2 。
** *** *********** **********
……. ……………………
2、其后步骤相当于(一)中第5步至最后一步。
等值线生成方法发展历程

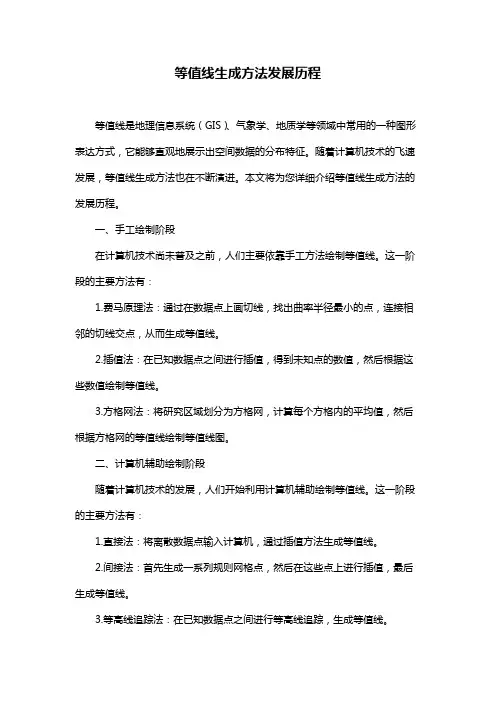

等值线生成方法发展历程等值线是地理信息系统（GIS）、气象学、地质学等领域中常用的一种图形表达方式，它能够直观地展示出空间数据的分布特征。
随着计算机技术的飞速发展，等值线生成方法也在不断演进。
本文将为您详细介绍等值线生成方法的发展历程。
一、手工绘制阶段在计算机技术尚未普及之前，人们主要依靠手工方法绘制等值线。
这一阶段的主要方法有：1.费马原理法：通过在数据点上画切线，找出曲率半径最小的点，连接相邻的切线交点，从而生成等值线。
2.插值法：在已知数据点之间进行插值，得到未知点的数值，然后根据这些数值绘制等值线。
3.方格网法：将研究区域划分为方格网，计算每个方格内的平均值，然后根据方格网的等值线绘制等值线图。
二、计算机辅助绘制阶段随着计算机技术的发展，人们开始利用计算机辅助绘制等值线。
这一阶段的主要方法有：1.直接法：将离散数据点输入计算机，通过插值方法生成等值线。
2.间接法：首先生成一系列规则网格点，然后在这些点上进行插值，最后生成等值线。
3.等高线追踪法：在已知数据点之间进行等高线追踪，生成等值线。
三、基于网格的等值线生成方法随着GIS技术的普及，基于网格的等值线生成方法逐渐成为主流。
这一阶段的主要方法有：1.网格插值法：对规则网格点进行插值，得到等值线。
2.等值线追踪法：在网格点上直接进行等值线追踪。
3.Marching Squares算法：通过对网格单元的编码，查找等值线经过的网格单元，从而生成等值线。
4.虚拟等值线法：在网格点上进行虚拟等值线追踪，生成等值线。
四、基于不规则三角网的等值线生成方法针对复杂地形，基于不规则三角网的等值线生成方法应运而生。
这一阶段的主要方法有：1.Delaunay三角网：首先生成不规则三角网，然后在三角网上进行等值线追踪。
2.Alpha Shapes算法：通过对三角网进行Alpha剪裁，生成等值线。
3.三角网插值法：在三角网内进行插值，得到等值线。
五、基于图形硬件加速的等值线生成方法近年来，随着图形硬件性能的提升，基于图形硬件加速的等值线生成方法逐渐受到关注。
Surfer_绘制等值线图(无水印版)
-1.000.00 1.00 2.00 3.00 4.00 5.00 6.007.008.009.0010.00-1.000.001.002.003.004.005.006.007.008.0090032755650802510400Easting8100104001270015000173001960021900N o r t h i n gMt. St. Helens，请注册购买5,15,15,15,15,15,15,15,15,15,15,15,1第一节Surfer 界面环境与菜单操作第二节Surfer 创建基本等值线图第三节Surfer 图形的高级处理第四节Surfer 的高级设置第一节Surfer 界面环境与主要菜单操作一、Surfer 窗口界面环境二、File 菜单中的Import 和Export 命令三、Grid 菜单命令四、Map 菜单命令一、Surfer 窗口界面环境绘图工具栏绘图快捷按钮对象管理器二、File 菜单中的Import和Export 命令导入图形文件命令：Import用该命令导入图形文件，导入的文件格式包括：Golden Software 边界文件GSB；地图边界文件BNA；AutoCAD DXF文件；空白文件BLN；图元文件CLP、WMF、EMF；ESRI Shape 文件SHP；ESRI ArcInfo输出格式E00；MapInfo 交换格式MIF；位图格式GIF、DCX、JPEG（JPG）、PCX、等等。
导出（Export）命令使Surfer文件以其它程序能够调用的格式输出。
该命令能产生的文件格式如下：•AautoCAD[.DXF]文件，•Windows 图元[.CLP] 文件•位图TIFF 、BMP、TGA、PCX 、WPG、JPEG（JPG）、GIF、PCT、DCX、PNG•ESRI Shapefile文件[.SHP]；•Golden Software 空白文件[.BLN]可以输出图形窗口中的全部内容，也可以仅选择部分图形或几个对象输出。
用Mapgis程序绘制物化探等值线图及点位数据图方法说明
用Mapgis程序绘制物化探等值线图及点位数据图方法说明一、建立数据表1、用电子表格建立成图元素表（不要表头，建议将平面坐标按Y、X、数据…列次序移到表前1、2…列，Y、X坐标分别为7位、6位整数）；2、另存为文本文件（制表符分隔）类型的新文件并取名(如文件名为茨竹箐原始数据表)。
二、Mapgiss投影转换1、打开Mapgiss程序主菜单→点击″实用服务″→点击″投影变换″→点击″P 投影转换″→点击″U用户文件投影转换″→打开文本文件(茨竹箐原始数据表)；2、选″指定分隔符″→指定坐标X、Y列（注意X、Y列可能倒置）；3、点击″设置分隔符″→选″Tab″及″空格″→点击″数据类型″→将所有的字符串点为″双精度″→在″属性名称所在行″选框中选择数据（注意数据不能选″无″）→在″加入″列选定所需的坐标及元素值→确定；4、点击″点图元参数″→选择子图参数（建议选编号35的圆点的子图号，高度宽度一般均为1，颜色为1）→确定；5、选″不需要投影″→点击″数据生成″→确定→关闭；6、另取点文件名（如茨竹箐数据投影)→保存→退出。
三、等值线图的Mapgiss的DTM分析1、打开Mapgiss程序主菜单→点击″空间分析″→点击″DTM分析″→点击″文件″→点击″打开数据文件″→点击″点数据文件″→打开点文件（如茨竹箐数据投影）；2、点击″处理点线（P）″→点击″点数据高程提取″→在″高程属性项″中点击要成图的元素的值→确定；3、点击″Tin模型″→点击″快速生成三角剖分网″→在是否保存选项中选择″否″；4、点击″Tin模型″→点击″删除三角剖分网边″→手工删除不合理的剖分网边；5、点击″Tin模型″→点击″追踪剖分等值线″；①选″等值线套区″→选″绘制色阶″→可选或不选″保留边界″→选″等值线光滑处理″→在″光滑度″选项中选择″高程度″；②点击″等值层值″→对等值线层分段参数中的″起始Z″、″终止Z″、″步长增″及″起始色″、″终止色″进行设置→点击″更新当前分段″→确定；③点击″线参数″→对等值线的参数进行统一设置或双击线图标进行线参数分别设置；④点击″注记参数″→对″注记的最大倾角″、″注记间最小允许距离″、″注记始层″、″频度″、″注记等值线线宽值″进行设置；A、点击″注记格式″→对小数位数、记数法等进行设置→前缀符号、后缀符号设置→确定；B、点击″注记字体″→对″字体尺寸″进行设置→点击″字体″，对字体（宋体、仿宋体、黑体等）设置、确定→点击″颜色″，对标注字体的颜色进行设置、确定→确定；C、对″轴向标尺″可选或不选→确定；⑤点击″文件″→点击″消除剖分工作区″→在是否保存选项中选择″否″；⑥关闭→存文件名（如茨竹箐点、茨竹箐线、茨竹箐面文件）。
Surfer做等值线图
从事煤炭资源勘查工作中，需要做很多等值线图，周围同事多是用传统的三角网插值方法，一个钻孔一个钻孔地量取之间的距离，然后在Exc el表格中计算分点距离，再在CAD 中描点连线……虽然这是一种严密的插值法，但是感觉过程复杂，与传统手工作图无异，需耗费很大精力。
同学推荐用S u rfer软件，我用了一天时间，基本掌握了这种作图方法。
这里，我要感谢水文07-1班的邓同学以及其他同学朋友给我提供的帮助。
Surfer做等值线图主要用到两种数据，一种是钻孔数据，包括钻孔坐标和需要描述的目标数据（如煤厚、灰分、硫分等），另一种是边界数据，主要是矿区边界，即拐点数据。
这两种数据分别对应着S u rfer里的dat文件（也可以是其它可识别格式，如txt）和bln文件。
第一步：制作数据文件1、制作钻孔数据文件这一步可以在E xcel、WPS、记事本中完成，也可以在Su erfer工作表中建立。
其格式如下图：数据录入完成后，保存为txt格式。
注意：我用的是WPS，另存为的时候须选择制表符分割的txt文件。
2、制作bln文件（边界数据）一般情况下，边界数据都是比较少的，可用Surfer工作表直接建立，保存为bln文件即可。
其格式如下图：第一行31代表边界拐点坐标的个数，后面的0值表示后面的等值线绘制在边界内部，如果写成1，表示等值线绘制在边界外部。
后面的数值为钻孔坐标，第一栏为横轴（Y值）。
保存为bln格式。
注意：我们工作区域只有30个拐点，写31的原因是最后一个钻孔坐标与第一个相同，形成一个封闭区域。
Ps：有时候拐点数较多，又没有拐点坐标文件，需要我们直接从图上量取，比较方便的方法是用工具展点。
比如，我用的CAD作图，作图比例为1：1000（保证了展点出来的坐标不变），矿区边界是多段线圈成，拐点较多，我就用到了Dxf2xyz2.0这个工具来展点。
如何使用Surfer8.0画等值线图
如何使用Surfer8 .0画等值线图曾志雄,陈慧娴(广州市番禺区气象局,广东广州511400)摘要:介绍了一种简单易学的作图软件Surfer8. 0,并通过一个实例说明了使用该软件画等值线图的方法。
该软件的界面友好,操作简单、直观,不需格点资料,即可输出线条流畅的等值线图,在气象预报和科研工作中应用广泛,能减少工作强度,提高工作效率和出图质量。
关键词:计算机应用;等值线图;自动绘制中图分类号: TP317. 4 文献标识码: B气象上比较通用的作图软件Grads是在DOS界面下操作的软件,使用者必须熟悉DOS,同时还要掌握一种计算机语言,如VB、C语言等。
若不懂计算机语言,却想在几分钟内学会作等值线图,Surfer8. 0作图软件可以帮你忙。
Surfer8. 0是一款在Windows平台上操作的、可用于作三维图画的软件。
与Grads相比,它最大的优点是可以直接使用站点资料画图。
对于网格化的资料(如NCEP/NCAR),用Grads作图非常方便。
但如果只有站点资料,通常情况下必须先编写程序把点资料网格化,然后才用Grads作等值线图。
由于Surfer自带插值功能,即使现有的数据不是等间距的,仍然可以直接用它画图[1]。
本文以广东春季降雨量等值线图为例,说明如何画广东各个站点的某气象要素的等值线图。
1 资料处理首先把相应站点的春季降雨量值资料,处理成如下格式:116. 116 7 24. 300 0 294. 368 0115. 766 7 23. 933 3 276. 810 0114. 483 3 24. 366 7 449. 530 0114. 683 3 23. 733 3 459. 728 0……其中第1列、第2列为站点经度和纬度,作图时为X轴和Y轴坐标;第3列为(x,y)处的降雨量值。
处理好后把文件存为.dat格式,如gdr.dat。
2 使用Surfer8. 0作图2. 1 把. dat文件转换成. grd文件打开Surfer 8. 0,在菜单栏单击“网格(G)”|“数据(D)”,选择要网格化的数据文件gdr. dat并确定。
第六章_等值线的自动绘制技术SURFER使用2
由离散的XYZ数据文件生成网格文件时，SURFER将根据 原始 X，Y 的取值范围和所选用的数学模型，自动生成一 个矩形网格，其网格边界为最外数据点的范围。如据表 7.1数据所生成的网格如图所示，其中X坐标最少值 36622572.4，最大值36625223.8，网格间距 2 6 . 7 8 1 8 1 8 1 8 m( 共 1 0 0 等 分 ) ， 其 中 Y 坐 标 最 少 值 3891736.5，最大值3893852.8，网格间距 26.78860759m(共80等分)。
符号大小设置
设置粘贴在图上的符号大小。可选择相等大小或与标志值大小成比例。后一种 情况下，打开比例对话框，可选择比例方式：线性比例或与标志值的平方根成 比例。可以设置符号高度与标志值大小的对应关系等。
② Labels
设置注记内容所在列、注记位置、字体等内容。
Worksheet Column for Labels 注记内容所在列。 Position标志位置设置 设定粘贴的标志相对于粘贴点的位置。下拉式列表框可 设定标志的位置，如选择自定义选项,可指定X或Y的偏移量。 还可设置标志的角度等。 在立体图中，标志平面选择。 3D标志线 当图片倾斜（90°除 图15.2.5 注记格式设置对话框
例2：计算湖水容量 湖底是一个下凹的曲面，通过一定数量的定位测深，用 Surfer 网 格化处理，可以得到一个代表了湖底曲面的 [.GRD]网格文件。在 体积计算时，上表面取湖面的绝对高程，下表面为 [.GRD] 文件曲 面，即可求出湖水体积。
（8） 三维立体图
SURFER不仅能绘制二维等值线图，还可绘制三维立体图，所用 数据仍是离散数据网格化后的网格文件。下面以前面已有的网格 文件说明绘制三维立体图的方法。
36625207.12,3893832.96
利用ArcGis绘制墒情等值线图及相关拓展应用
第3期（总第411期）2024年3月农业技术与装备AGRICULTURAL TECHNOLOGY&EQUIPMENT No.3利用ArcGis绘制墒情等值线图及相关拓展应用王路路（东营市水文中心，山东东营257000）摘要在农业不断发展的今天，如何快速地了解土壤墒情，适时合理地给予农作物生长所需的水分，降低干旱风险，成为了人们关注的问题。
而ArcGis强大的空间分析能力，可结合相关数据，将一张普通地图经过前期矢量化处理，自动生成土壤墒情等值线图，指导农业用水。
以东营市2023年春季土壤墒情数据为基础，详细介绍了如何利用ArcGis自动生成东营市墒情等值线图，分析东营市内各个地区的土壤墒情状况，为相关职能部门提供旱情数据支撑，有效降低干旱风险。
关键词ArcGis；地理配准；土壤墒情等值线图；东营市中图分类号S152.7文献标志码A doi:10.3969/j.issn.1673-887X.2024.03.006Using ArcGis to Draw Soil Moisture Contour Map and Related Extended ApplicationsWang Lulu(Dongying Hydrological Center,Dongying257000,Shandong,China)Abstract：Nowadays,with the continuous development of agriculture,how to quickly understand the soil moisture content,timely and reasonably give the water needed for crop growth,and reduce the risk of drought has become a problem of concern.With the strong spatial analysis ability of ArcGis,a common map can be vectorized in the early stage to automatically generate soil moisture contour map to guide agricultural water use in combination with relevant data.Based on the2023spring soil moisture data of Dongy‐ing City,this paper introduced in detail how to use ArcGis to automatically generate soil moisture contour map of Dongying City,an‐alyzed the soil moisture status of each region in Dongying City,provided drought data support for relevant functional departments, and effectively reduce the risk of drought.Key words：ArcGis;geographical registration;soil moisture contour map;Dongying City在水文工作中，墒情能反映土壤含水率，与雨情、水情等水文要素同样具有不可忽视的地位，墒情等值线（面）能直观地反映一个区域内的土壤干湿程度，做好墒情等值线（面）图的绘制十分重要[1]。
MapGIS67等值线自动绘制方法
MapGIS6.7等值线自动绘制方法使用软件：MapGIS6.7，Excel2003
一、数据转换
Excel2003坐标文件导入MapGIS中：
在Excel2003中对坐标文件进行整理，加上字段名ID，并编号
将Excel文件中的横坐标和纵坐标复制成文件文件TXT格式。
打开Mapgis投影转换子系统，进行用户坐标自定义投影。
数据生成，保存点文件，退出投影系统。
二、属性挂接
找到文件xlstowb.exe，文件位于C:\mapgis67\program中，运行xlstowb.exe，将Excel文件转换成MapGIS的WB格式。
打开Mapgis属性编辑子系统，对转换后的WB文件进行修改。
把字段改短一些，一般为15~30字节即可。
删除不需要的字段。
利用Mapgis的属性挂接功能，将Excel表中的其它各项属性挂接到投影转换形成的点文件中，共同字段为“ID”。
三、等值线绘制
打开Mapgis主菜单中的DEM分析子系统，打开点数据文件。
点数据高程提取，
离散数据网格化
平面等值线图绘制
可调整数据分层参数
保存数据，绘制完成。
实验三 绘制地球物理等值线图
实验三绘制地球物理等值线图一、利用GRID模型绘制等值线1、数据准备：生成“制表符分隔的文本文档”或“逗号分隔的文本文档”（如图3-1）。
2、打开MAPGIS→空间分析→DTM分析，选择“GRD模型”→“离散数据网格化…”（图3-2），然后选择要进行网格化的文件打开。
3、在弹出的“离散数据网格化”对话框中（图3-3），按下列顺序设置各项：1）设置数据列：按数据情况设置坐标X、Y及物性值Z所在的列。
2）网格参数设置：这里只要设置合适的网格间距就可以了。
3）网格化方法设置：一般情况下，物探、化探的数据网格化方法都选择Kring泛克里格法网格化。
单击“选择”按钮，弹出“克里格网格化配置对话框”（图3-4），可以对网格化进行一些配置（对配置内容不是很熟悉的情况下，建议选择默认的值即可）；单击“搜索”按钮，弹出“网格化点搜索配置对话框”（图3-5），可以对网格化的搜索类型、规则等进行配置。
4）设置输出网格文件名及存储路径。
设置好以上信息后，单击“确定”即可。
图3-1 制表符分隔的文本文档图3-2 打开离散数据网格化步骤图3-3 离散数据网格化参数设置对话框图3-4 克里格网格化配置对话框图3-5网格化点搜索配置对话框图3-6 设置等值线参数对话框4、选择“GRD 模型”→“平面等值线图绘制”，选择网格化数据文件（*.GRD）打开后，弹出图3-6，然后按下列步骤进行等值线图绘制参数设置。
1）“设置”栏里：选择“等值线套区”（可以对等值线进行普染色，即建立区文件）、绘制色阶和保留边界线（如图3-7）。
2）“光滑”栏里：选择“等值线光滑处理”（可以对绘制的等值线进行一些光滑处理，使线条更流畅），然后在光滑度里选择合适的程度，一般选择中程度即可（如图3-7）。
图3-7 设置等值线套区及光滑度图3-8等值线层设定对话框3）设置等值层值：单击“等值线定层”中的“等值层值”，弹出“等值线层设定”对话框（图3-8），可以在此对等值层值进行设置。
surfer绘制高密度对数坐标(深度)等值线图
绘制高密度对数坐标（深度）等值线图1.执行通讯软件（BTRC2000），打开原始高密度数据文件（如：test.fda）。
2.单击“计算→高密度极距(AB/2)”命令，将层号转换为深度。
3.单击“转换→Surfer格式”命令，将数据转换为surfer格式数据（如test.dat）。
4.执行Surfer软件。
5.单击“file→worksheet”命令，出现一表格。
6.单击“file→open”命令，打开上面转换之后的surfer格式文件（如test.dat）。
7.单击“Compute→Transform”命令，将出现下面对话框：此时，输入公式“B=-LOG10(-B)”，如上图所示，将B 列数据（深度）转换为对数值。
注意：行数从第2行到最后一行（如：2到473）。
然后单击“OK”按钮。
结果如下：8.单击“file→save”命令，保存转换后的结果。
9.单击“Windows→plot”命令，回到绘图状态。
10.单击“grid→data…”（网格化数据）命令，打开刚存盘的文件（如：test.dat）。
出现下面选择框：单击“Data Info…”（数据信息）按钮（上图箭头处），出现下面界面：分别将X轴和Y轴的最大值（Maximum）和最小值(Minimum)该为与数据信息中对应值一样，如上箭头处。
单击“OK”按钮即生成网格化文件。
11.单击“Map→C ontour…”（绘等值线）命令，选择刚生成的网格文件。
出现下面对话框：在“Fill Contour（颜色填充）”方框处点击一下，方框内打钩（表示选中填充颜色），在“color scale(颜色刻度)”方框处点击一下，方框内打钩,然后单击“Fill(填充)”按钮，并选择最大值颜色和最小值颜色。
如下所示：单击“OK”按钮，即绘出对数等值线图如下：12.改变绘图比例。
首先点击一下图象，然后单击“Map→Scale”命令，出现下面选择框：在“Proportionl XY Scaling”方框处点击一下，取消方框内的钩。
地质等值线图的生成与绘制
西安科技大学硕士学位论文地质等值线图的生成与绘制姓名：韩丽娜申请学位级别：硕士专业：计算机应用技术指导教师：张群会20060418西安科技大学硕士学位论文２．３离散数据的插值网格化等值线图广泛应用于石油勘探开发、采矿、地质、地球物理和气象等领域，由于它能显示三维空间中曲面的形态，从而就可以表示一个变量在二维空间中的数值变化。
原始的观测数据在二维空间的分布～般是不均匀的，在绘制等值线图之前，需要对观测数据网格化。
网格化就是把以ＸＹＺ数据文件格式表示的、通常是不规则分布的原始数据点，经过数学处理，构筑一个规则的空间矩形网格的过程。
原始数据的不规则分布，造成缺失数据的“空洞”，网格化则用外推或内插的算法填充了这些“空洞”。
常用的插值网格化方法或空间插值方法有：距离倒数幂方法，双线性插值方法，克里金方法，最近邻方法等。
在网格化之前，设绘图区域是由ｍ×ｎ个网格数据点组成，并设沿Ｘ方向的分割记为Ｊ＝１，２，３，，．，＂：沿Ｊ，方向的分割记为ｉ＝１，２，．．．，ｍ，任一网格点的数据为ｇｒｉｄＤ，，。
设沿Ⅳ方向单位风格边长为，Ⅳ，沿】，方向单位网格边长为ｃＮ，则网格点的坐标计算为：ｔ，，２，＋ｒＮ；ｙ¨２ｆ＋ｃＮ。
所以网格点区域是由∞一１）＋胛条纵边和∽一１）·ｍ条横边组成。
网格点数据值ｇ，ｆ扣。
是由以下所列的插值方法得到的。
在具体的程序编写过程中，作者使用如图２．１示网格化参数设置对话框，来显示网格ｘ方向和ｙ方向上的最小值，最大值，网格间隔，网格数。
其中网格数是可以改变的，而网格间隔会随着网格数的改变而相应改变。
图２．１网格化的参数设置对话框具体的部分代码如下所示：ｖｏｉｄＣＧｒｉｄｄｉｎｇ：：ＢｕｉｌｄＧｒｉｄＨｅａｄ（）｛。
SURFER软件使用方法简介
15 SURFER使用方法简介Golden Software Surfer是美国Golden软件公司推出的三维绘图软件，其主要功能是绘制等值线图，其功能较强，是地学领域广泛使用的制图软件，本章主要介绍用SURFER 7.0绘制等值线图的方法。
SURFER7.0启动后，其操作界面如图15.1.1所示。
主要包括菜单、工具栏、状态栏、工作区等。
另外，根据用户需要，查通过View（视图）菜单下的Object Manager来设置是否显示对象管理器。
图15.1.1 SURFER7.0操作界面15.1 SURFER绘制等值线图的基本步骤SURFER绘制等值线图的基本步骤如下：（1）数据准备用SURFER绘制等值线图的数据最少应包括3列数据，X坐标，Y坐标，Z坐标（特征值），为了便于标注数据，一般应有数据点名称列。
假如某区研究对象厚度数据如表15.1.1 204所示。
表15.1.1 某区研究对象厚度数据X坐标Y坐标地层厚度钻孔编号X坐标Y坐标地层厚度钻孔编号36623151.7 3893852.8 45.98 ZH01 36624318.5 3893844.8 22.12 ZH02 36625171.5 3893852.8 29.12 ZH03 36625199.6 3893237.2 12.80 ZH04 36624145.5 3893156.8 15.60 ZH05 36623369.0 3893285.5 20.22 ZH06 36622705.2 3893329.8 65.00 ZH07 36623896.1 3893575.2 34.00 ZH08 36624749.0 3893217.1 26.00 ZH09 36624897.9 3892613.6 5.90 ZH10 36623385.1 3892782.6 45.00 ZH11 36622572.4 3892665.9 76.77 ZH12 36622717.2 3892038.3 34.00 ZH13 36623381.1 3891764.7 14.00 ZH14 36623344.9 3892150.9 43.78 ZH15 36624869.7 3892368.2 40.54 ZH16 36625223.8 3891808.9 8.90 ZH17 36623815.6 3892094.6 18.00 ZH18 36624370.8 3892307.8 28.92 ZH19 36624938.1 3891736.5 21.00 ZH21首先将上述实测数据输入计算机存为绘图数据文件。
手把手教你如何利用ArcGIS绘制等值线图
手把手教你如何利用ArcGIS绘制等值线图
第一步：打开ArcToolbox/Spatial Analyst Tools/Interpolation/Kriging工具，双击显示深蓝色字体工具。
如下图1所示。
图1
第二步：选择Input Point features，即输入的点图层，我们这里选择雨量站图层；
选择Z value field,我们这里选择1950；
选择output surface raster，即输出图层目录和文件名；
如下图2所示。
图2
第三步：点击Environments（图3），选择General Settings（图4），将Extent设置为：Same as layer 西江流域。
点击OK，生成栅格面Kriging-雨量1（图5）。
图3
图4
图5
第四步：打开ArcToolbox/Spatial Analyst Tools/Surface/Contour工具，双击深蓝色工具，如下图6所示。
图6
第五步：选择input raster，即选择栅格图层Kriging-雨量1
选择output polyline features，即选择输入图层路径和名称，contour-kriging1
选择contour interval，这里设置为50，即每隔50mm一条等雨量线
如下图7所示。
图7
第六步：选择Environments（图8），选择Extent为same as layer 西江流域。
点击OK，生成等雨量线图图9。
其中黄色线条即为等值线。
图8
图9。
初步详解FLAC3D to tecplot等值线图画法
用Tecplot对Flac3D计算结果进行后处理Tecplot 版本为：Tecplot 360 EX 2015 R1Flac3D 版本为：Flac3D 5。
0根据实际情况建立FLAC3D模型。
建模后保存为“xxx。
sav”文件。
准备好用Fish语言编写的Flac3d2Tecplot.dat文件。
第一步:将Flac3D导入tecplot中1.用FLAC3D打开已经完成的＊。
sav文件。
（用FLAC3D把结果计算出来)2.然后【File】/【Call】运行Flac3d2Tecplot。
dat文件，运行结束时会在命令行里显示写入成功.在命令文件所在的文件夹里会发现FLAC3DMesh_deformation.dat数据文件（可以根据自己的需要更改文件名）.3.在计算机命令文件所在的文件夹里找到该数据文件。
打开Tecplot程序。
执行【File】/【Load Data Files(s)】命令打开FLAC3DMesh_deformation。
dat数据文件.第二步：画等值线的步骤1.在左侧【plot】中选择需要的参数模型.2.首先选择三维图形选择3D Cartesian、二维选择2D Cartesian.3.在边栏左上方Show Zone Layers栏目中，去掉Mesh前的√选中Contour前的√.然后按下detail按钮在右上方选择自己需要显示的量。
例如X、Y、DISP、SYY ……4.选择切片工具在左侧【plot】/【show derived objects】/【slices】并打开下面的ToolDetails可以设置切片的方向和位置等.5.将切片截面上的数据读出形成整体zone外的另一个zone【Date】\【Extract】\【Current slices】6.点击【plot】\【zone style】编辑zone7.点击surfaces发现有两个zone,在zoneshow中激活Slice x=20关掉Flac3D.date8.点击contour contour type选取lines9.然后再等值线上显示标注【plot】/【Show Zone Layers】/【contour】/【detail】点击［Lables］，在［show lables］可以选着contour number或者contour value。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等值线图及其计算机绘制
摘要：本文介绍了等值线图的概念，网格化处理，并且给出了二维、三维等值线的计算机算法四维等值曲面绘制的基本思想。
关键词：等值线等值线图网格填充曲面绘制
在各种工程及船体、汽车车身设计中大量使用等值线和等值线图。
等值线是平面区域内某些物理量数值相同的点构成的曲线，等值线图呈现平面区域内标量参数的分布状况。
等值线图是一种十分有用的图形，常常用来表示连续分布逐渐变化的绘图现象的数量特征，反映绘图对象的差异变化及其某些现象的分布规律，它能在形态和数值两个方面给人以完整概念。
计算机绘制等值线图快速、高效、图形简洁、清楚，因此得到了广泛的应用。
网格化处理是等值线图计算机绘制的基础并且等值线图可分为二维等值线、三维等值线及四维空间等值曲面，其计算机算法也不尽相同。
1、计算机绘制等值线图的基础——网格化
平面区域可以由任意多边形网格构成，即可以是纯三角形网格，纯四边形网格等各种边数相同的多边形网格构成的区域，或者由各种边数不相同的多边形网格混合构成的区域。
三角形网格主要用于散乱数据的曲面拟合，可通过三角剖分及其优化后得到。
在三角形网格上，等值线在每个三角形上都是从一条边进入后到另一边出来。
对于四边形(矩形)网格，若原始数据点是散乱分布，可利用shepard 方法或最小二乘法等方法来求出网格点上的值。
网格可进行细分，具体作法是将网格横向和纵向间距缩小为原来的一半，用原来的网格值通过按距离加权平均法(局部化)等方法，求出新网格点的值。
这样，得到的网格值误差可能较大，在实际情况中，我们可利用原始数据或其他附加条件对网格值进行修改。
2、二维等值线图
二维等值线图包括：平面区域的填充，颜色标尺及区域内的二维等值线。
2.1 平面区域的填充及颜色标尺
用连续变化的颜色填充平面区域，根据区域内各网格的物理量数值大小确定该网格填充的颜色。
我们建立一个颜色标尺来确定它们之间的对应关系。
（颜色的RGB值与物理量数值之间为线性关系）。
这样，可以很方便地从图中颜色的变化来识别区域内物理量数值的变化。
2.2 绘制二维等值线
绘制一个等值线数值以后，对于一个已填充的网格，根据它各顶点的坐标及物理量数值作线性插值，得到这条等值线与这个网格边的交点，两个交点的连线
便是这条等值线在这个网格内的那一部分。
因此，在一个网格填充后位于这个网络内的那一部分等值线也紧接着在屏幕上生成，待全部网格处理完毕后，整个二维等值线图也就生成了。
3、三维等值线图
三维等值线图包括：平面区域内物理量分布构成的曲面，以及在曲面上绘制三维等值线。
3．1平面区域内物理量分布构成的曲面
用区域内各网格顶点的坐标（X，Y）及相应物理量数值(变换成Z坐标)构成一个物理量分布曲面，每个网格对应面上的一个曲面片。
每个曲面片的颜色与亮度按phong光照模型计算并填充，隐面的消除可采用优先级表算法。
所谓优先级表算法，是按各多边形网格距视点的远近来建立一张优先级表，距视点近优先级高。
排定各多边形网格的优先级顺序，依次填充各多边形网格，如果某些多边形网格重选，后填充的必然覆盖先填充的多边形网格。
这样消去隐藏性和隐藏面的问题就迎刃而解了。
3．2绘制三维等值线
给定一个等值线数值，对每一个曲面片，根据曲面片顶点的坐标及相应的物理量作线性插值，得到这条曲线与这个曲面片边的交点，两个交点的连线，便是这条等值线在这个曲面片上的一部分，待曲面片填充后，等值线紧跟着在屏幕上生成。
采用优先级表算法，同时对曲面片及等值线进行隐面及隐线的消除。
4、四维空间等值曲面
4．1四维空间等值曲面的表示
给定四维空间数据点集(xi，yi，zi，Ti) i=l，2，…，n。
其中x，y，z是通常三维空间点的坐标，T表示三维空间点位置(x，y，z)所对应的数值，可以把T 作为某种函数表达式即T=T(x，y，z)，也可看作给三维空间点位置赋予某一特征或某一数值，则三维空间具有该定数值点的分布形成四维空间等值曲面，它是等值线图的拓广。
4．2四维等值曲面绘制的基本思想
四维等值曲面绘制的基本思想是，将定义域为立方体的实体剖分为一个个剖面，然后在面的情况下绘制等值线，并使用等轴测投影变换到计算机屏幕上或绘图仪上，经过这几个步骤处理，就把立方体里的等值曲面轮廓形状绘制出来，达到预期目的。
即首先定义域为立方体，其中a≤x≤b，c≤v≤d，e≤z≤f，对z轴进行剖分：Tz：e=zl<z2<…<zn=f然后在每个剖平面z=zk(k=l，2，…，n)上绘制等值线，并将该等值线利用等轴测变换投影到计算机屏幕或绘图仪上，这一过程进行
到底便得到等值曲面图。
