电子元器件检测与维修大全(实例精华版)
常用电子元器件检测方法与经验_常用电子元器件检测方法与经验
常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件是电子设备的基本构成部分，其性能和质量的稳定与否直接影响到整个电子产品的工作效果和寿命。
因此，在电子产品制造和维护过程中，常常需要对电子元器件进行检测，以确保其质量合格和性能稳定。
下面将介绍一些常用的电子元器件检测方法和经验。
1.电阻器的检测方法电阻器是电子产品中使用较为广泛的元器件之一、其检测方法主要有以下几种：-电阻器测量方法：使用万用表或者自动测试设备，将电阻器两端接入来测量其阻值。
-外观检查方法：通过目测观察电阻器的外观是否完好无损，焊盘是否银白色，是否有破损或变形等。
-焊盘测试方法：使用万用表将两个焊盘连接在一起，观察阻值是否为零，以判断金属焊盘是否短路。
2.电容器的检测方法电容器是存储电荷的元器件，其性能稳定与否对电子产品的正常工作有着重要的影响。
常用的电容器检测方法包括：-电容器标识检查方法：通过目测观察电容器上的标识是否清晰，防伪标识是否完整等。
-电容器测量方法：使用万用表或测试仪，将电容器两端连接在一起，测量其电容值是否符合规定范围。
-电容器泄漏电流检测方法：使用万用表或测试仪，在直流电压下对电容器两端进行测试，观察泄漏电流是否超过了规定的范围。
3.二极管的检测方法二极管是电子元器件中最基本的电子器件之一，其正常工作对整个电路的正确性有着重要的影响。
常用的二极管检测方法有：-电压检测方法：使用万用表在直流电流档位下，测量二极管正向导通电压和反向截止电压，以判断其是否符合规定的范围。
-电阻检测方法：使用万用表测量二极管两个焊盘之间的电阻值，以判断二极管是否开路或短路。
4.三极管的检测方法三极管是一种放大或开关作用的电子器件，在电子产品中广泛应用。
常用的三极管检测方法有：- 电压检测方法：使用万用表在直流电流档位下，测量三极管的负基极-正集电极电压（即Vbe）和负基极-正发射极电压（即Vce），以判断其是否符合规定的范围。
常用电子元器件检测方法与经验总结(doc 19页)
常用电子元器件检测方法与经验总结(doc 19页)常用电子元器件检测方法与经验摘要：常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。
特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：1固定电阻器的检测。
A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。
5正温度系数热敏电阻(PTC)的检测。
检测时，用万用表R×1挡，具体可分两步操作：A常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。
实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。
B加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。

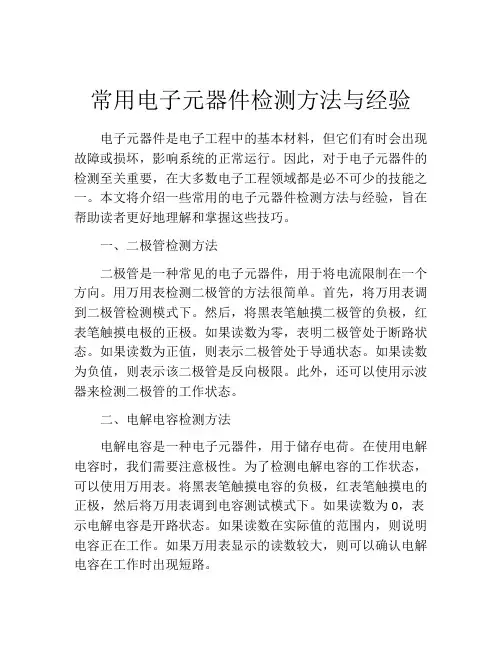

常用电子元器件检测方法与经验
常用电子元器件检测方法与经验电子元器件是电子工程中的基本材料，但它们有时会出现故障或损坏，影响系统的正常运行。
因此，对于电子元器件的检测至关重要，在大多数电子工程领域都是必不可少的技能之一。
本文将介绍一些常用的电子元器件检测方法与经验，旨在帮助读者更好地理解和掌握这些技巧。
一、二极管检测方法二极管是一种常见的电子元器件，用于将电流限制在一个方向。
用万用表检测二极管的方法很简单。
首先，将万用表调到二极管检测模式下。
然后，将黑表笔触摸二极管的负极，红表笔触摸电极的正极。
如果读数为零，表明二极管处于断路状态。
如果读数为正值，则表示二极管处于导通状态。
如果读数为负值，则表示该二极管是反向极限。
此外，还可以使用示波器来检测二极管的工作状态。
二、电解电容检测方法电解电容是一种电子元器件，用于储存电荷。
在使用电解电容时，我们需要注意极性。
为了检测电解电容的工作状态，可以使用万用表。
将黑表笔触摸电容的负极，红表笔触摸电的正极，然后将万用表调到电容测试模式下。
如果读数为0，表示电解电容是开路状态。
如果读数在实际值的范围内，则说明电容正在工作。
如果万用表显示的读数较大，则可以确认电解电容在工作时出现短路。
三、晶体管检测方法晶体管是电子工程中最重要的元器件之一，它可以被用于放大和开关应用。
晶体管的工作状态也可以使用万用表进行检测。
将万能表选择为测试二极管模式，将黑表笔连接到基极，将红表笔连接到集电极，如果读数为0，则说明晶体管是开路状态。
将红表笔插入发射极并重新读取万用表，如果读数在规定的数值范围内，则晶体管正常工作。
注意，如果试图在没有恰当保护的情况下测量负故能缓慢地将晶体管击垮，因此需要注意安全。
四、电感检测方法电感是能将电能转化为磁能量的电子元器件，也是一种常用的元件。
电感的工作状态可以通过多种方法来检测，其中最常用的是万用表。
将万用表调到电阻测试模式下，将黑表笔连接到一个端口，将红表笔连接到另一个端口，然后读取万用表显示的值。
电路板故障检测案例
电路板故障检测案例电路板故障检测是指通过对电路板进行各种测试和分析，以确定电路板是否存在故障或问题，并找出故障的具体位置和原因。
下面列举了10个电路板故障检测案例，以帮助读者更好地理解电路板故障检测的过程和方法。
1. 短路故障：电路板上两个或多个导线之间出现短路，导致电流异常增大或电路无法正常工作。
通过使用万用表的电阻测量功能或红外热成像仪来检测热点，可以确定短路故障的位置。
2. 开路故障：电路板上某个导线或元件中断，导致电路无法正常通电。
通过使用万用表的电阻测量功能或红外热成像仪来检测冷点，可以确定开路故障的位置。
3. 元件损坏：电路板上的元件如电容器、电阻器、集成电路等出现损坏，导致电路无法正常工作。
通过使用万用表的电容测量功能、电阻测量功能或红外热成像仪来检测异常元件，可以确定元件损坏的位置。
4. 焊接问题：电路板上的焊接点存在问题，如焊接不良、焊接过热等，导致电路信号传输出现异常。
通过使用显微镜或红外热成像仪来检查焊接点，可以确定焊接问题的位置。
5. 电压异常：电路板上的某个电源电压异常，如过高、过低等，导致电路无法正常工作或元件损坏。
通过使用万用表的电压测量功能或示波器来检测电压异常，可以确定电压异常的位置。
6. 信号干扰：电路板上的信号受到干扰，导致电路无法正常传输信号或产生错误信号。
通过使用示波器或频谱分析仪来检测信号干扰，可以确定干扰源的位置。
7. 温度异常：电路板上某个区域的温度异常，如过高、过低等，导致电路无法正常工作或元件损坏。
通过使用红外热成像仪来检测温度异常，可以确定温度异常的位置。
8. 电磁兼容问题：电路板上的元件或线路受到电磁场干扰，导致电路无法正常工作或产生干扰信号。
通过使用电磁兼容测试仪器来检测电磁兼容问题，可以确定干扰源的位置。
9. 静电击穿：电路板上的元件或线路受到静电击穿，导致电路无法正常工作或元件损坏。
通过使用静电测试仪器来检测静电击穿问题，可以确定受影响的位置。
项目三任务二 电子产品质量检测与维修案例
三、熟悉维修工卡
HF4-V8倒车雷达主板 11故障代码维修
故障描述：11故障代码为40KHz信号通路不正常 维修步骤： 1、目检E53芯片 2、测+5V电压供电
3、测正弦波信号 4、测40KHz信号
5、其他问题
6、测试点问题
第一步、目检 E53芯片有无 连锡，虚焊。
第二步、用示波器测试E53芯片第3、4脚（如左图）是 否有5V电压，如右图；若没有测7805是否输出5V电压。
电子产品质量检测与维修案例
Hale Waihona Puke 一、所需工具仪器准备12V 电源
维修 元件盒
恒温 烙铁
镊子 斜口钳
数字示波器
数
字
万
用
表
二、示波器的初始调节
调节周期档位使 Time为10ms
调节幅度档位, 使CH1为2V
幅度 周期 档位 档位
二、示波器的初始调节
2、信号线笔记接测试点，黑色鳄鱼 夹接电源负极或接中周金属外壳。
第三步、晶振是否工作正
常。测E53第6脚是否有正弦 波信号，如右图。
（1）如果没有正弦波但有
2V电压，则晶振坏；
（2）如果没有2V电压则E53 芯片不良；
（3）如果高于2.5V电压或晶振 信号不正常，检查C24、C35有 无虚焊、连锡、少料、错料等
第四步、测E53芯片13脚或Q36（如左图）有无 40KHZ输出，如右图，如果没有检查3P排插Q36有无 连锡。
第五步、其他原因，则检查C11、C13、R25、R54、 R63有无连锡、虚焊、错料，如右图。
第六步、如果一切正常，则测试点问题。
常用电子元器件检测方法与经验_常用电子元器件检测方法与经验
常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件在电子设备中发挥着重要的作用，但是由于各种原因可能会出现故障或者损坏。
那么如何准确地检测电子元器件的工作状态，快速找出故障点，是维修电子设备中非常重要的一步。
下面将介绍一些常用的电子元器件检测方法和一些经验。
1.电阻检测电阻是电子设备中最常见的元器件之一，如果出现问题，会对电路的正常工作产生很大的影响。
对于电阻的检测，一般使用万用表来进行。
在测量电阻时，应该确保电路处于关断状态，并断开与其他元器件的连接。
还需要根据具体情况选择合适的测量档位，一般先选择最高档位，然后逐渐缩小档位，直到能够准确读取阻值。
2.电容检测电容在电子设备中也是常见的元器件之一，电容的问题通常会导致电路的调整时间变长或者电路振荡。
常用的电容检测方法是使用万用表的电容测量功能。
在测量之前，同样需要确保电路处于关断状态，断开与其他元器件的连接。
选择合适的测量档位，并夹住电容的两个引脚，用万用表进行测量。
如果读数不稳定，说明电容有问题。
3.二极管检测二极管是一种常用的半导体元件，主要用于整流和开关电路。
常常需要检测二极管是否正常工作。
一种简单的方法是使用万用表的二极管测试功能。
在测试之前，同样需要确保电路处于关断状态，并断开与其他元器件的连接。
将万用表的红表笔连接到二极管的阳极上，将黑表笔连接到二极管的阴极上。
如果测量到的电压比正常值小，说明二极管有问题。
4.晶体管检测晶体管是一种常用的放大器元件，用于放大小信号。
在维修电子设备时，常常需要对晶体管进行检测。
检测晶体管的方法比较多，其中一种常用的方法是使用万用表的二极管测试功能。
同样需要确保电路处于关断状态，并断开与其他元器件的连接。
将万用表的红表笔连接到晶体管的发射极上，将黑表笔连接到基极上进行测量。
如果测量到的电压比正常值小，说明晶体管有问题。
在进行电子元器件的检测时，还有一些经验值得注意。
首先，要确保仪器的选型和仪器的规格符合检测要求；其次，要细心观察电子元器件的外观和连接存在的问题，如焊点是否接触良好，外壳是否有损坏等；最后，要根据电子元器件的特性和工作原理，合理选择适宜的测试方法和参数。
电路板维修之常用电子元器件检测技巧
电路板维修之常用电子元器件检测技巧电路板是各种电子设备的核心组成部分，也是电子制造工业中必不可少的元器件。
一旦电路板出现故障，需要进行维修。
在维修中，常常需要使用一些特殊的技巧来检测电子元器件，以确定它们是否正常工作。
本文将介绍一些常用的电子元器件检测技巧，帮助电路板维修人员更好地完成维修任务。
一、二极管检测技巧二极管是一种常用的电子器件，用于控制电流的流向。
如果二极管出现故障，会导致整个电路板无法正常工作。
为了检测二极管的正常运行，我们可以使用万能表来进行测量。
将万能表选择在二极管测试模式下，使用它来测量二极管正向和反向的电压。
如果二极管正向电压稳定，且反向电压接近无穷大，那么就可以确认二极管工作正常。
二、电容检测技巧电容是一种常用的存储电能的元器件，用于控制电流的变化。
如果电容出现故障，会导致电路板无法正常工作。
在电容检测中，我们可以使用测试笔进行测量。
将测试笔放到电容的两个引脚上，如果笔的颜色变化很小且短暂，那么就可以确认电容工作正常。
另外，我们还可以使用万能表来测量电容的值。
将万能表选择在电容测试模式下，将电容连接到万能表上，就可以读取电容的值了。
三、电感检测技巧电感是储存磁能的元件，用于电子设备中保持电路的稳定性。
在电感检测中，我们可以使用万能表来进行测量。
将万能表选择在电感测试模式下，将电感连接到万能表上。
测量电感的电阻值，如果读数与电感的标称值相近，那么就可以确认电感工作正常。
四、晶体管检测技巧晶体管是一种电子器件，用于电路的放大和控制。
如果晶体管出现故障，会导致整个电路板无法正常工作。
晶体管检测需要使用测试仪器来进行测量。
我们可以使用万能表来测量晶体管的电阻值。
将万能表选择在二极管测试模式下，将输入端连接到基极，将输出端连接到集电极，就可以读取晶体管的电阻值了。
如果读数与晶体管标称值相近，那么就可以确认晶体管工作正常。
五、集成电路检测技巧集成电路是微电子设备的重要组成部分，在电路板维修中经常需要进行检测。
常用电子元器件检测方法与经验总结
常用电子元器件检测方法与经验总结电子元器件检测是电子制造过程中非常重要的环节，正确检测可以保证电子产品的质量和稳定性。
在实际的工作中，我们经常会遇到各式各样的电子元器件，对于不同的电子元器件，需要采用不同的检测方法。
本文将对常用的电子元器件检测方法与经验进行总结。
一、电容器电容器是电子元器件中常见的一类，主要用于电子电路的能量储存、隔离、滤波、耦合等功能。
而电容器的常见故障包括漏电、短路、容值不足等。
那么如何检测电容器呢？1.使用万用表进行测量万用表是常用的电子测量仪器，可以用于测量电容器的电容值。
具体操作步骤如下：1）将万用表设置为电容档位。
2）将电容器放入测量电容的夹具中，注意连接的极性。
3）等待几秒钟，让万用表自动对电容器进行充电，并记录测量结果。
2.使用LCR表进行测量除了万用表，我们还可以使用专业的LCR表来测量电容器的参数。
LCR表不仅可以测量电容器的电容值，还可以测量电感、电阻等参数。
具体操作步骤如下：1）将LCR表设置为电容测试模式。
2）将电容器连接到测试台上，并选择相应的电容档位。
3）等待LCR表完成测试，记录测试结果。
二、电阻器电阻器是电子元器件中常见的一类，主要用于调节电路中的电阻值，以改变电路的电流、电压等特性。
电阻器的常见故障包括开路、短路等。
那么如何检测电阻器呢？1.使用万用表进行测量万用表也可以用于测量电阻器的电阻值。
具体操作步骤如下：1）将万用表设置为电阻档位。
2）将电阻器放入测量电阻的夹具中。
3）等待几秒钟，记录测得的电阻值。
2.使用电桥进行测量电桥是一种精密的测量仪器，可以用于测量电阻器的电阻值。
具体操作步骤如下：1）将电桥连接到电路中。
2）调节电桥的电源和灵敏度，使其在偏差最小的情况下平衡。
3）读取测量结果。
三、二极管二极管是电子元器件中常见的一类，主要用于电流的整流、反向保护等功能。
二极管的常见故障包括结失效、反向漏电等。
那么如何检测二极管呢？1.使用万用表进行测量万用表可以用于测量二极管的正向导通电压和反向漏电电流。
电子元器件识别、分类、检测、参数等（24个文件）维修电工必备
电子元器件识别、分类、检测、参数等（24个文件）维修电工必备一、电阻系列电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。
将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。
实际器件如灯泡，电热丝等均可表示为电阻器元件。
电阻在电路中通常起分压、分流的作用。
对信号来说，交流与直流信号都可以通过电阻。
可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。
可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。
二、电位器电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
电位器通常由电阻体和可移动的电刷组成。
当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。
电位器既可作三端元件使用也可作二端元件使用。
后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
三、电容电容器（capacitor），通常简称其容纳电荷的本领为电容，用字母C表示，单位为F（法拉）。
任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
作用：隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
四、电感电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
万用表来检测电子元器件的好坏
万用表来检测电子元器件的好坏在维修过程中，根据故障情况要用万用表来检测电子元器件的好坏，如测量方法不正确就很可能导致误判断，这将给维修工作造成困难，甚至造成不必要的经济损失。
测量方法分为元器件测试和线路板在路测试两种方式。
在路测试：断开变频器电源，在不拆动线路板元器件的条件下，测量线路板上的元器件。
对于元器件击穿、短路、开路性故障，这种检测方法可以方便快捷的查找出损坏的元器件，但还应考虑线路板上所测元器件与其并联的元器件对测量结果所产生的影响，以免造成误判断错误。
下面介绍元器件好坏的判断方法：一、普通二极管的检测用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。
根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。
锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。
好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。
如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。
在这两种情况下二极管就需报废。
来源:在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。
二、三极管检测将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN 结的正向压降。
先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。
在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。
三极管损坏后PN结有击穿短路和开路两种情况。
在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。
支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。
家电维修中常用电子元器件检测方法与经验
家电维修中常用电子元器件检测方法与经验随着家电的普及和使用频率的增加，其出现故障的概率也逐渐升高，而在修理家电设备时，电子元器件的检测是必不可少的环节。
虽然现在一些大型家电可以通过互联网连接的维修服务来解决问题，但还有很多小家电或老式家电需要在本地进行维修。
本文将介绍家电维修中常用的电子元器件检测方法与经验。
1. 常见的电子元器件在进行电子元器件检测之前，我们需要了解一些家电中常见的电子元器件，如电阻、电容、半导体器件、电感等，这些元器件构成了电路的基本组成部分。
- 电阻：用来调整电路中的电压、电流或电阻值；- 电容：用来存储电荷、平稳电压、隔离电路、滤波等；- 半导体器件：包括二极管、三极管、场效应器件、集成电路等，它们通常用于放大和控制电流的作用；- 电感：用于存储电能、变压、电路的滤波和调理等。
这些电子元器件有时候会出现故障，需要在家电维修中进行检测和更换。
2. 常见的电子元器件检测工具了解常见的电子元器件后，我们需要了解一些常见的电子元器件检测工具，这有助于我们更好的理解电子元器件的作用和问题。
- 万用表：是最常见的电子元器件测量工具，可以检测电阻、电容、电流和电压等参数；- 示波器：用于检测周期性信号的变化，例如声音和光信号；- 信号发生器：用于向电路中注入不同频率和幅度的信号，以检测电路响应；- 恒流源：用于检测支路电流变化；- TF卡：用于存储图像和信号数据，以便后续分析。
3. 常见的电子元器件检测方法在进行电子元器件检测时，我们需要注意以下几点。
- 查看元器件的标识：第一步是查看元器件上的标记和印刷，确定元器件的类型和规格。
- 外观检查：检查电子元器件外观是否损坏，是否存在焊接问题或其它问题。
- 使用万用表：使用万用表来检测元器件的参数，例如电阻、电容、电流和电压等参数。
- 使用示波器：对于涉及到高频信号的电子元器件，我们可以使用示波器来观察波形和周期性变化。
- 使用信号发生器：可以通过输入一个彩条信号来测试电路是否正常工作，改变信号的幅度和频率可以进一步调整电路参数。
电子元器件常见检查方法
电子元器件常见检查方法电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。
因此怎么正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。
我在电器维修中积累了部分常见电子元器件检测经验和技巧，供大家参考。
1．测整流电桥各脚的极性万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2．判断晶振的好坏先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
3．单向晶闸管检测可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻，如果找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。
晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。
测量控制极(G)与阴极[C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路；测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大；测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。
4．双向晶闸管的极性识别双向晶闸管有主电极1、主电极2和控制极，如果用万用表R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。
根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。
而当黑表笔接主电极1。
红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。
高性能电子器件的故障诊断与修复
高性能电子器件的故障诊断与修复电子器件在现代社会中扮演着重要的角色，无论是家用电器还是工业设备，都离不开电子器件的运作。
然而，随着电子技术的不断发展，高性能电子器件的故障也变得越来越复杂。
本文将探讨高性能电子器件的故障诊断与修复，并介绍一些常见的故障案例和解决方案。
一、故障诊断1. 硬件故障高性能电子器件的硬件故障是最常见的问题之一。
这些故障可能是由于元件老化、电路连接问题或者电源供应不稳定等原因引起的。
为了诊断硬件故障，工程师需要使用一些专业的仪器，如示波器、万用表和逻辑分析仪等。
通过测量电压、电流和信号波形等参数，工程师可以确定故障的位置和原因。
2. 软件故障除了硬件故障，高性能电子器件还可能遭遇软件故障。
这些故障通常是由于程序错误、操作系统问题或者数据传输错误等原因引起的。
为了诊断软件故障，工程师需要使用一些调试工具，如调试器和跟踪器等。
通过分析程序运行过程中的错误信息和日志，工程师可以找到故障的源头并进行修复。
二、故障修复1. 硬件修复对于硬件故障，修复的方法通常是更换损坏的元件或修复连接问题。
在更换元件之前，工程师需要先确定故障元件的型号和规格，然后购买相应的替代品。
修复连接问题可能需要重新焊接或更换导线。
在进行硬件修复之前，工程师需要确保自己具备足够的电子知识和技能，以免造成更大的损害。
2. 软件修复对于软件故障，修复的方法通常是更新或修复程序。
工程师可以通过下载最新的软件版本或者修复程序中的错误来解决问题。
在进行软件修复之前，工程师需要先备份重要的数据，以免数据丢失。
此外，工程师还需要注意软件的兼容性，确保修复后的程序能够正常运行。
三、故障案例与解决方案1. 故障案例一：电脑无法启动故障描述：电脑无法启动，没有任何反应。
解决方案：首先，检查电源线是否插紧，确保电源供应正常。
如果电源正常，可能是由于主板或电源损坏。
此时，可以尝试更换电源或者将主板送修。
2. 故障案例二：手机屏幕闪烁故障描述：手机屏幕闪烁，显示不正常。
电子元件检测
电子元件检测
全桥测量:将表置于R×1K档,黑笔接全桥正输出脚,红笔分别接其它三脚,阻值无穷大年夜,改换表笔再测,阻值分别为:3~6千欧、3~6千欧、8~10千欧,同理,若用黑笔接负输出脚,红笔分别接其它三脚,测得数值也与前述雷同,改换表笔测数值也无穷大年夜,与比不符即破坏!
三,变压器的检测
⑴检测初,次级绕组的通断: 将万用表置于R×1挡,将两表笔分别碰接初级绕组的两引出线,阻值一样为几十～几百欧,若显现∞则为断路,若显现0阻值,则为短路.用同样方法测次级绕组的阻值,一样为几～几十欧(降压变压器),如次级绕组有多个时,输出标称电压值越小,其阻值越小.
1)确信二极管的短长:将万用表置于R×100挡,测量二极管的正,反向电阻值.其方法是:将表笔随便率性接二极管的正,负极,先读出一阻值,然后交换表笔再测一次,又测得一电阻值,个中阻值小的一次为正向电阻,阻值大年夜的一次为反向电阻,关于正常的锗材料的二极管的正向电阻应为几百欧～千欧,反向电阻应为几百千欧以上.关于硅材料的二极管的正向阻值应为几千欧,反向电阻接近∞.总之,不论何种材料的二极管,正,反向阻值相差越多注解二极管的机能越好,假如正,反向阻值相差不大年夜,此二极管不宜选用.假如测得的正向电阻太大年夜也注解二极管机能变差,若正向阻值为∞,注解二极管差不多开路.若测得的反向电阻专门小,甚至为零,说明二极管已击穿
2)确信二极管的正,负极: 将万用表置于R×1K挡或R×100挡,测二极
管的电阻值,假如测得的阻值较小,注解是正向电阻,现在黑表笔所接触的一端为二极管的正极,红表笔所接触的一端为负极.如所测得的阻值专门大年夜,则注解为反向电阻值,现在红表笔所接触的一端为正极,另一端为负极.。
电子元件检测好坏方法
电子元件检测好坏方法1＜R＞电阻:用欧姆档不分正负接其两脚可测出. $ 普通贴片电阻可用与其相差不多阻值的电阻代换.如: 330 欧可用220欧或470欧代换.保险电阻＜0欧＞可用额定电流相近的保险电阻代, 或用阻值较小的普通电阻或0欧的普通贴片电＜R＞电阻: 用欧姆档不分正负接其两脚可测出.$普通贴片电阻可用与其相差不多阻值的电阻代换. 如: 330欧可用220 欧或470欧代换. 保险电阻＜0欧＞可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0 欧的普通贴片电阻作应急代换.2＜C＞电容:＜常用单位UF＞:先短接放电,然后用二极管档不分正负接其两脚, 数值就逐渐增大直至无穷大＜1＞,然后调换笔头数值会由负数迅速增大到无穷大. 则此电解电容OK.若数值变化很慢, 或停在某一值上，说明该电解电容漏电或性能不佳。
