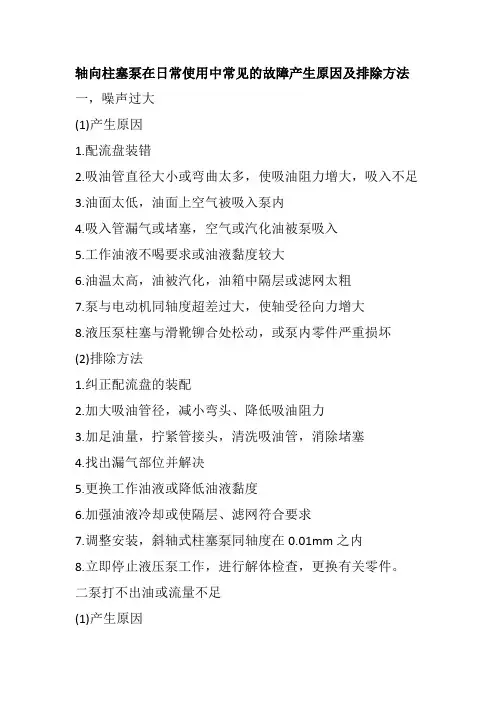

轴向柱塞泵常见故障及其处理

内控式:不需要任何附加泵源,但不能实现双向 变量.
轴向柱塞泵的变量机构 变量调节原理和分类 实现调节参数变化的机构称为变量机构. 外控式:一套控制油源提供推动变量机构的液 压力,控制油源不受泵本身负载和压力波动的 影响,比较稳定,且可实现双向变量.
内控式:不需要任何附加泵源,但不能实现双向 变量.
轴向柱塞泵常见故障及其处理
轴向柱塞泵
（一）工作原理 1. 工作原理
• 密封工作腔（缸体孔、柱塞底部） 由于斜盘倾斜放置，使得柱塞随缸体转动时沿轴线作 往复运动，底部密封容积变化，实现吸油、排油。 • 吸油过程：柱塞伸出→V↑→p↓→吸油； • 排油过程：柱塞缩回→v↓→p↑→排油。
2.典型结构
缸体、柱塞、配油盘、斜盘
典型变量机构
1.手动伺服变量:
典型变量机构
1.手动伺服变量:
典型变量机构
2.恒压控制变量泵：
(1) 工作原理：(向系统提 供恒压源） 系统的负载为阻力负载 则当系统流量增加，导致 压力p↑，有如下调节过 程： q↑→p↑→阀芯右移→压 力油进入活塞左腔→活 塞右移→流量q↓→p↓ 直至阀芯力平衡
应用：

用于高压、高转速的场合。
(二) 典型结构
SCY14-1型轴向柱塞泵 （p = 32 MPa）
压盘 斜盘 变量机构
滑靴
缸体 配油盘 配油盘
传动轴
结构特点

wk.baidu.com
滑靴：降低接触应力，减小磨损。 柱塞的伸出：由弹簧压紧压盘，有自吸能力。 变量机构：手动变量机构。
(三)液压泵的性能比较与选用
轴向柱塞泵的变量机构 变量调节原理和分类 实现调节参数变化的机构称为变量机构. 外控式:一套控制油源提供推动变量机构的液 压力,控制油源不受泵本身负载和压力波动的 影响,比较稳定,且可实现双向变量.
典型变量机构
2.恒压控制变量泵：
(1) 工作原理：(向系统提 供恒压源） 系统的负载为阻力负载 则当系统流量增加，导致 压力p↑，有如下调节过 程： q↑→p↑→阀芯右移→压 力油进入活塞左腔→活 塞右移→流量q↓→p↓ 直至阀芯力平衡
典型变量机构
2.恒压控制变量泵：
当p>pT，阀芯右移，变量 机构开始起作用，使p 下降，当p＝k（x0＋x） 时，（x为右移量）阀 芯平衡，活塞继续右 移，p进一步下降，直 至p＝pT=kx0（即x重新 为0），阀口重新关 闭，调节过程结束，p 又回到pT。
故障现象 容积效率低或压力提升不高 原因：变量机构失灵 解决方案：检查变量机构，纠正 其调整误差。
谢谢观赏
* 缸体转动 * 斜盘、配油盘不动 * 柱塞伸出
{
低压油 机械装置
3.特点及应用
特点：

容积效率高，压力高。（ηv=0.98, p = 32 Mpa） （柱塞和缸体均为圆柱表面,易加工,精度高，内泄小） 结构紧凑、径向尺寸小，转动惯量小; 易于实现变量； 构造复杂,成本高； 对油液污染敏感。
轴向柱塞泵的变量机构 变量调节原理和分类 实现调节参数变化的机构称为变量机构. 外控式:一套控制油源提供推动变量机构的液 压力,控制油源不受泵本身负载和压力波动的 影响,比较稳定,且可实现双向变量.
内控式:不需要任何附加泵源,但不能实现双向 变量.
轴向柱塞泵的变量机构 按操纵型式分：手动、机动、电动、液控和 电液控制等，属于外加讯号控制变量. 按调节方式分:压力控制,流量控制,功率控制等 方式. 利用泵的出口压力、流量或反映流量的压差 作为检测信号与输入信号进行比较，然后再 通过变量机构的位置控制作用来确定泵的排 量.
