微生物过滤除臭设计计算
生物除臭技术及生物过滤池计算
生物除臭技术时间：1999-09-17 09:30 《中国给水排水》1999年第9期李志强;刘旭宗;王建利; 来源：转载属性：期刊论文评论： 0条李志强（法国IP公司）刘旭宗（中国市政工程华北设计研究院）王建利（潍坊市污水处理厂）随着人类生活水平的提高和公众环境意识的增强，污水处理厂的除臭问题正引起越来越多的关注。
为防止和避免污水处理厂臭味对周围居民生活的影响，一些发达国家先后制定了一些具体规定，例如德国规定城市污水厂界限外300 m范围内不得建造生活设施，达不到此要求，污水处理厂内就要采取必要的防止臭味扩散的措施。
目前我国兴建的城市污水厂大多在大、中城市，有的很难避开居民区或村落，因此其气味问题也应得到解决。
?同污水处理一样，臭味的处理方法有很多，但经济实用的还属生物除臭技术。
?1 产生气味的物质与测定在污水处理工艺过程中产生气味物质主要由碳、氮和硫元素组成。
只有少数的气味物质是无机化合物，例如：氨(NH3)、膦(PH3)和硫化氢(H2S)；大多数的气味物质是有机物，比如：低分子脂肪酸、胺类、醛类、酮类、醚类、卤代烃以及脂肪族的、芳香族的、杂环的氮或硫化物。
值得注意的是：这些物质都带有活性基团，容易发生化学反应，特别是被氧化。
当活性基团被氧化后，气味就消失，生物除臭工艺就是基于这一原理。
?一般来说，扩散源废气的成分相当复杂，其气味又是一个不可客观确定的量，它与接受对象的敏感性、心理和生理作用有关。
常用嗅觉法的原理是：将待测气体用无味的人造合成空气逐步进行稀释，直到刚好可以闻出气味(嗅阈)时为止，把此时的稀释比作为表示被测气体气味强度的量度，所需的稀释倍数越大，说明气体气味越大。
这个稀释比被表示成“气味单位”。
?测量的具体方法如下：从扩散源取来待测气体样品，在稀释仪中用人造空气混和，让最少四个嗅觉健康并经过专门训练的人来闻，并说出是否能闻到气味，一直重复到其中一半的人刚刚能闻到，而另一半的人已不能闻到为止，从仪表上就可以读出稀释倍数，即气味单位。
除臭设备设计计算书
8、除臭设备设计计算书8.1、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力2.5×2.0×3.0m2000m3/h Q=2000m3/hV=处理能力Q/（滤床接触面积m2）/S=2000/（2.5×2）/3600=0.1111m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa2#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力4.0×2.0×3.0m3000m3/h Q=3000m3/hV=处理能力Q/（滤床接触面积m2）/S=3000/（4×2）/3600=0.1041m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1041=15.36S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa3#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.3m（两台）20000m3/h Q=20000m3/hV=处理能力Q/2（滤床接触面积m2）/S=10000/（7.5×3.0）/3600=0.1234m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.7/0.1234=13.77S 炭质填料风阻220Pa/m×填料高度 1.7m=374Pa设备风阻＜600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.0m（两台）18000m3/h Q=18000m3/hV=处理能力Q/2（滤床接触面积m2）/S=18000/（7.5×3）/3600=0.1111m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa8.2、喷淋散水量(加湿)的计算生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：1号除臭单元总风量：2000m 3/h ，设计 1套 8.0×5.0×3.0m 生物滤池除臭设备。

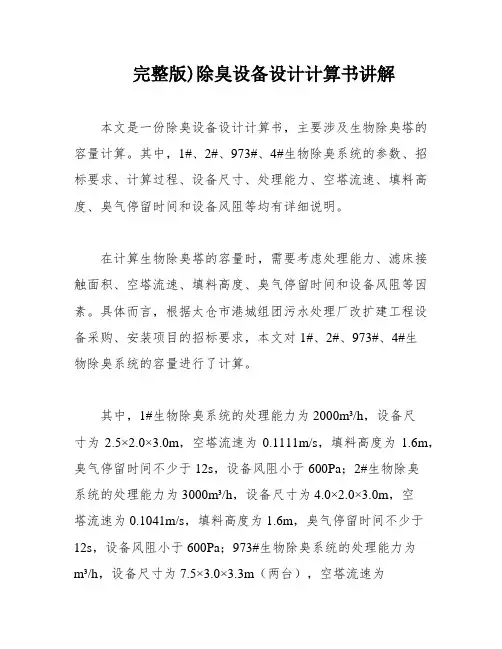

完整版)除臭设备设计计算书讲解
完整版)除臭设备设计计算书讲解本文是一份除臭设备设计计算书，主要涉及生物除臭塔的容量计算。
其中，1#、2#、973#、4#生物除臭系统的参数、招标要求、计算过程、设备尺寸、处理能力、空塔流速、填料高度、臭气停留时间和设备风阻等均有详细说明。
在计算生物除臭塔的容量时，需要考虑处理能力、滤床接触面积、空塔流速、填料高度、臭气停留时间和设备风阻等因素。
具体而言，根据太仓市港城组团污水处理厂改扩建工程设备采购、安装项目的招标要求，本文对1#、2#、973#、4#生物除臭系统的容量进行了计算。
其中，1#生物除臭系统的处理能力为2000m³/h，设备尺寸为2.5×2.0×3.0m，空塔流速为0.1111m/s，填料高度为1.6m，臭气停留时间不少于12s，设备风阻小于600Pa；2#生物除臭系统的处理能力为3000m³/h，设备尺寸为4.0×2.0×3.0m，空塔流速为0.1041m/s，填料高度为1.6m，臭气停留时间不少于12s，设备风阻小于600Pa；973#生物除臭系统的处理能力为m³/h，设备尺寸为7.5×3.0×3.3m（两台），空塔流速为0.1234m/s，填料高度为1.7m，臭气停留时间不少于12s，设备风阻小于600Pa；4#生物除臭系统的处理能力为m³/h，设备尺寸为7.5×3.0×3.0m（两台），空塔流速为0.1111m/s，填料高度为1.6m，臭气停留时间不少于12s，设备风阻小于600Pa。
综上所述，本文对生物除臭塔的容量计算进行了详细说明，为除臭设备的设计提供了参考依据。
液体喷淋量核算：采用水为吸收剂，液气比一般为2~3之间，这里取2.则喷淋水量为4 m3/h。
压降计算：填料层高度取 1.5m，填料为Φ50空心多面球，u=0.0632，L在设计气速下为0.018.查填料塔泛点和压降通用关系图可知每米填料压降约ΔP=300Pa。
生物滤池除臭装置设计方案(风量1200)
SWL1200型生物滤池除臭装置设计方案编制单位：***************有限公司日期：2012年2月目录前言 (3)一、项目概况： (3)二、工程设计规范及标准： (3)三、技术原理： (4)四、工艺及设备性能描述： (5)1.工艺流程 (5)2.滤池、微生物及其载体 (6)3.工艺内的辅助设备 (7)五、臭气的密闭 (8)六、除臭装置的设计计算 (9)1.系统设置范围 (9)2.风量及风压计算 (9)3.滤池工艺计算 (10)4.风机的选择 (10)5.循环泵的选择 (10)6.预处理塔的计算 (11)7.生物填料 (11)七、气体输送系统 (12)八、控制系统 (12)九、运行费用 (13)十、处理效果 (13)十一、质量保证 (14)十二、工程量、投资额和付款 (14)十三、附件 (15)1.附件1《工艺流程图》 (15)2.附件2《设备布置图》 (15)3.附件3《臭气密闭示意图》 (15)前言改善已建废水设施和建造新设施，公众最关心的就是臭气可能外泄，危害周围群众的身体健康。
因此，控制臭气已经在废水收集、处理和处置设施的设计和操作中成为主要考虑事项之一，特别是关系到公众对这些设施的接受程度方面。
****************有限公司本着“以人为本”的理念，在充分调研和对城西2#泵站成功试点的基础上，决定在城区3#泵站上马一套与城西2#泵站相同的工艺方法，对废气治标治本的生物滤池除臭装置进行臭气除臭。
集中处理该泵站中污水产生的臭气，以保护运行检修人员的身体健康和避免影响周围群众的生活环境，改善附近居民的生活质量。
一、项目概况：位于市区西咸欢河沿，地处闹市，毗邻解放路商业区，周边小区密布，设计污水规模为2.6万吨/天，与1996年正式投产运营。
主要负责收集鲁迅西路、解放南路等周边居民的生活污水及提升上游城南泵站、偏门泵站的污水。
由于泵站在投运过程中，均会产生诸如甲烷、氨气、硫化氢等恶臭气体，影响周边居民的生活及生产。
SWC-18000立方生物滤池除臭设计计算方案
生物除臭装置
设计计算方案
****************有限公司
2020-3-22
一、条件：
处理量：Q=18000m3/h
二、生物滤池工艺设计计算：
工艺流程控制图
各系统处理单元的废气经集气罩收集至集气管，再经引风机鼓入至废气预处理系统，废气在预处理系统内进行充分的除尘、加湿后进入生物滤池进行处理，生物滤池内的微生物将对废气进行分解、吸收和吸附，将废气转化为无毒害、无恶臭的气体排放到大气中。
整个系统均受自动控制单元的控制。
鼓风机压力为收集管网的阻力加生物滤池阻力，总的阻力损失选取2500Pa。
生物滤池的表面负荷率按照50~300m3/m2.h进行选取，在此选用
300m3/m2.h。
生物活性介质装填高度h=1.5m
工艺设计计算：
生物滤池表面积S= 18000/300=60 m2
生物活性介质的需要量：V= 1.5*S=1.5x60=90m3
空床停留时间的核算：t= V/ Q=90/18000=18s
三、生物滤池外形尺寸计算：
根据表面积S=60 m2,选取滤池宽度=4m,则：
生物滤池的长度L= S /B=60/4=15m
生物滤池高度的计算：
滤池底部排水区的高度h1=600mm
滤池底部布气区的高度h2=200mm
滤池生物活性介质区的高度h3=1500mm
滤池顶部布水区的高度h4=800mm
滤池顶部尾气收集区的高度h5=300mm
滤池顶部尾气排放管的高度h6=750mm
生物滤池总的高度H= h1 +h2+h3+h4+h5+h6=4150mm 系统一：生物滤池外形尺寸LxBxH=15x4x4.15m。
生物滤池招标要求
生物滤池除臭系统技术要求1.概述为了减少污泥处理过程中散发出的气味对厂区的影响，本工程设计生物除臭滤池进行除臭，除臭滤池内安装经微生物处理的有机与无机混合填料，底部设有排水系统。
除臭滤池负责处理堆肥车间等构筑物的臭气。
臭气中主要物质为H2S、NH3、硫醇等污染物。
1.1供货范围必须是一个制造商的最终产品。
每套除臭装置应成套地配备安全、有效及可靠运行所需的附件。
生物除臭装置每套主要包括：·离心风机·一体化生物滤池·生物填料·风机至生物滤池风管·相关监测仪表·电控箱·电控箱至设备的电缆·所有联接、固定附件、螺栓、螺母·质保期内备品备件及专用工具包括设备制造、供货、安装、调试、试运行、竣工验收、人员培训、售后服务、质保期服务和完成这些工作所需的设备、材料、工器具以及其他相关服务等。
1.2资料提交>制造商至少必须提供以下的资料：(1)设备运行的技术参数和使用规程。
(2)按照用户提供的厂区平面图和所需除臭的构筑物图纸提交工艺流程图、平面布置图和设备基础图。
(3)ISO9001质量管理体系认证。
(4)电气控制原理图。
1.3经验及资格――制造商的生物除臭产品需采用国内外最新技术，制造商及其技术合作单位必须具有至少5个市政污水处理厂的供货业绩（提供中标通知书或合同复印件）；至少有1个5万吨/日或以上规模市政污水处理厂施工且成功运行的生物除臭业绩，至少有3个10万吨/日或以上规模市政污水处理厂生物除臭业绩，并提供相应的用户证明材料。
――在此装置中，菌种的好坏直接影响到处理效果，因此制造商及其技术合作单位必须有菌种筛选、培育、接种能力，并有菌种分离、接种、保藏等必需的设备设施，以提供满足实际需要的菌种。
1.4{1.5制造商的服务设备制造商派技术代表到现场安装、功能调试，制造商的代表应按买方的要求，于安装、调试期间，在买方认为合适的时间对操作人员进行培训和提供设备启动服务。
除臭计算
除臭参数计算一、设计条件1、臭气在风管中的流速为8-10m/s(9m/s)2、臭气在湿化塔中的停留时间为0.55秒3、需要的水量为1.2L/ m3臭气，水压要求大于2Bar4、每个喷头的能力为1 m3/h水量5、生物滤池表面负荷能力选用100m3/(m2·h)6、臭气在湿化塔中的流速为2-3m/s(2.2m/s)二、选型计算1、风量：12500 m3/h则喷水量：12.5×1.2=15 m3/h，需要15个啧头。
湿化塔进出口管径：(12500÷3600×4÷π÷9)1/2 =0.70m湿化塔外形尺寸：(12500÷3600÷2.2)1/2 =1.26m(1.3)生物滤池计算：表面积：12500÷100=125m2，滤料的堆放高度定为1.0 m。
采用12×12m的尺寸。
2、风量：29000 m3/h则喷水量：29×1.2=34.8m3/h，需要35个啧头。
湿化塔进出口管径：(29000÷3600×4÷π÷9)1/2 =1.0m湿化塔外形尺寸：(29000÷3600÷2.2)1/2 =1.91m生物滤池计算：表面积：29000÷100=290m2，滤料的堆放高度定为1.0 m。
采用18×18m的尺寸。
3、风量：30000 m3/h则喷水量：30×1.2=36m3/h，需要36个啧头。
湿化塔进出口管径：(30000÷3600×4÷π÷9)1/2 =1.09m湿化塔外形尺寸：(30000÷3600÷2.2)1/2 =1.95m生物滤池计算：表面积：30000÷100=300m2，滤料的堆放高度定为1.0 m。
采用18×18m的尺寸。
除臭设备设计计算书--实用讲解--实用.doc
8、除臭设备设计计算书8.1、生物除臭塔的容量计算1#生物除臭系统序参数招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 设备尺寸 2.5 ×2.0 ×3.0m2 处理能力2000m3/h Q=2000m3/h3 空塔流速＜ 0.2 m/s V=处理能力 Q/（滤床接触面积 m2） /S=2000/ （2.5 ×2） /3600=0.1111m/s4 臭气停留≥12s S=填料高度 H/ 空塔流速 V(s)=1.6/0.1111=14.4S 时间5 设备风阻＜600Pa 炭质填料风阻 220Pa/m×填料高度 1.6m=352Pa2#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 设备尺寸 4.0 ×2.0 ×3.0m2 处理能力3000m3/h Q=3000m3/h3 空塔流速＜ 0.2 m/s V=处理能力 Q/（滤床接触面积 m2） /S=3000/ （ 4×2）/3600=0.1041m/s4 臭气停留≥12s S=填料高度 H/空塔流速 V(s)=1.6/0.1041=15.36S 时间5 设备风阻＜600Pa 炭质填料风阻 220Pa/m×填料高度 1.6m=352Pa3#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 设备尺寸7.5 ×3.0 ×3.3m（两台）2 处理能力20000m3/h Q=20000m3/h3 空塔流速＜ 0.2 m/s V= 处理能力 Q/2（滤床接触面积 m2） /S=10000/ （7.5 ×3.0）/3600=0.1234m/s4 臭气停留≥12s S=填料高度 H/空塔流速 V(s)=1.7/0.1234=13.77S 时间5 设备风阻＜600Pa 炭质填料风阻 220Pa/m×填料高度 1.7m=374Pa4#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 设备尺寸7.5 ×3.0 ×3.0m（两台）2 处理能力18000m3/h Q=18000m3/h3 空塔流速＜ 0.2 m/s V= 处理能力 Q/2（滤床接触面积 m2） /S=18000/ （7.5 ×3） /3600=0.1111m/s4 臭气停留≥12s S=填料高度 H/ 空塔流速 V(s)=1.6/0.1111=14.4S 时间5 设备风阻＜600Pa 炭质填料风阻 220Pa/m×填料高度 1.6m=352Pa8.2、喷淋散水量 (加湿 )的计算生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：1号除臭单元总风量： 2000m3/h，设计1套 8.0 ×5.0 ×3.0m生物滤池除臭设备。
土壤法生物除臭设计计算书
土壤除臭设计计算书
一、风量计算
1、臭气量
m3/h
2、曝气量
接触氧化池曝气量：423.6 m3/h
调节池曝气量：114 m3/h
3、则，需要收集的臭气风量为：Q=臭气量+曝气量=1400.34 m3/h
二、生物除臭构筑物计算
1、面积
取表面负荷q=120 m3/（m2.h）
则，构筑物表面A=Q/q=11.67 m2
取3m*4m=12m2
2、构筑物深度
1400.34 m3/h=0.389m3/s
臭气通过土壤层的过流风速v=0.389*1000/12=32.4mm/s
取接触时间为30s
则，土壤层为：32.4*30/1000=0.97m，取1m
取砾石支撑层厚度为0.3m，
则，构筑物总深度H为：1m+0.3m=1.3m
三、输送及布气系统
1、主风管风速应控制在8~14m/s，取12m/s
则主管径D=2*=0.203m，
取D=200mm
2、各臭气源构筑物中，产气量最大的是调节池：
499.5m3+114 m3/h=613.5 m3/h
则，选择支路管径为：D'=200*=132.4mm
取D'=130mm
3、布气系统
采用环形布气，总管DN200，支管DN100.（PE波纹管）
双面斜向上开布气缝，面积系数取K=1.04
四、土壤层设计
填充土壤共12 m3，采用75%草腐土、20%珍珠岩、黑炭5%的配比（体积比）。
五、加湿系统
均布4套喷雾喷嘴，尤时间继电器控制：
夏季春、秋冬季
2次/天1次/周停止喷水
5分钟/次5分钟/次
六、草皮绿化
选用适用当地气候条件的草种。
生物除臭装置设计
生物除臭装置设计
恶臭（异味）气体不仅对周围环境造成严重影响，而且对人体健康具有极大的危害。
随着国家逐渐注重生态文明建设，居民对生活质量的高追求，恶臭气体收集及治理按照国家相关规范及标准正得到落实。
恶臭气体主要来源于市政污水处理厂、污水泵站、制药行业、塑料加工行业、垃圾处理厂等。
恶臭气体主要含硫化氢、硫醇、氨、烷烃、醇、醛等，臭味阈值很低，处理难度较大。
常规的恶臭气体常见处理方法有燃烧法、掩蔽法、吸收法、吸附法和生物法等。
恶臭气体处理方法的目的在于经过物理、化学、生物的作用，使恶臭气体的物质结构发生改变以消除恶臭。
目前比较成熟且广泛使用的处理工艺是生物除臭，因为其投资运行成本低、除臭效率高、无二次污染，实际应用也得到较好的验证。
生物除臭是利用微生物降解或转化恶臭气体中的硫化氢、氨、甲硫醇等恶臭物质。
在生物处理过程中，恶臭气体通常作为反应中的能源也称作电子供体，而氧、亚硝酸盐或硝酸盐、硫酸盐则作为电子受体，在适当的营养条件、温度、酸碱度和有氧条件下发生反应转化为无害的CO2、H2O和细胞基质。
菌群
恶臭 + O
细胞基质 + CO2 +H2O
本文主要讲述生物过滤装置设计，内部简易结构如下
图。
下表为臭气风量10000m3/h，生物过滤除臭装置参数设
计。
本设计只是作为设计参考，如有错误和遗漏，请大家帮
忙指出。
除臭设备设计计算书
8、除臭设备设计计算书、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力××2000m3/h Q=2000m3/hV=处理能力 Q/（滤床接触面积 m2）/S=2000/（×2）/3600=s3空塔流速＜ m/s 臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)==炭质填料风阻220Pa/m×填料高度 =352Pa设备风阻＜600Pa2#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力××3000m3/h Q=3000m3/hV=处理能力 Q/（滤床接触面积 m2）/S=3000/（4×2）/3600=s3空塔流速＜ m/s 臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)==炭质填料风阻220Pa/m×填料高度 =352Pa设备风阻＜600Pa3#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力××（两台）20000m3/h Q=20000m3/hV=处理能力 Q/2（滤床接触面积 m2）/S=10000/（×）/3600=s3空塔流速＜ m/s 臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)==炭质填料风阻220Pa/m×填料高度 =374Pa设备风阻＜600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力××（两台）18000m3/h Q=18000m3/hV=处理能力 Q/2（滤床接触面积 m2）/S=18000/（×3）/3600=s3空塔流速＜ m/s 臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)==炭质填料风阻220Pa/m×填料高度 =352Pa设备风阻＜600Pa、喷淋散水量(加湿)的计算生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：1号除臭单元总风量：2000m 3/h ，设计 1套 ××生物滤池除臭设备。
除臭设备设计计算书
8、除臭设备设计计算书8.1、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力2.5×2.0×3.0m2000m3/h Q=2000m3/hV=处理能力Q/（滤床接触面积m2）/S=2000/（2.5×2）/3600=0.1111m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa2#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力4.0×2.0×3.0m3000m3/h Q=3000m3/hV=处理能力Q/（滤床接触面积m2）/S=3000/（4×2）/3600=0.1041m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1041=15.36S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa3#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.3m（两台）20000m3/h Q=20000m3/hV=处理能力Q/2（滤床接触面积m2）/S=10000/（7.5×3.0）/3600=0.1234m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.7/0.1234=13.77S 炭质填料风阻220Pa/m×填料高度 1.7m=374Pa设备风阻＜600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.0m（两台）18000m3/h Q=18000m3/hV=处理能力Q/2（滤床接触面积m2）/S=18000/（7.5×3）/3600=0.1111m/s3 空塔流速＜0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻＜600Pa8.2、喷淋散水量(加湿)的计算生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：1号除臭单元总风量：2000m 3/h ，设计 1套 8.0×5.0×3.0m 生物滤池除臭设备。
除臭计算书
生物除臭系统各设计化学预洗段洗涤段气流量Q(m3/h)100000.00气流量Q(m3/h)100000.00设计停留时间（s) 4.00设计停留时间（s)10.00高度（m) 3.00高度（m) 3.00体积V（m³）111.11体积V（m³）277.78填料高度（m) 1.50填料高度（m) 1.50设备截面积（㎡）37.04设备截面积（㎡）92.59空塔流速（m/s)0.75空塔流速（m/s)0.30有效接触时间（S） 5.00水气比 1.50喷淋水量(m3/h)150.00喷淋密度(m3/m2.h) 2.00喷淋密度(m3/m2.h) 4.05喷淋水量(m3/h)185.19选取喷嘴流量（L/min)67.00选取喷嘴流量（L/min)67.00即（m3/h) 4.02即（m3/h) 4.02喷嘴数量（个）流量37.00喷嘴数量（个）流量46.00喷嘴数量（个）面积15.00喷嘴数量（个）面积39.00气流量Q(m3/h)100000.00气流量Q(m3/h)100000.00设计有效接触时间（s)30.00设计有效接触时间（s) 5.50高度（m) 3.00高度（m) 3.00体积V（m³）833.33体积V（m³）152.78填料高度（m) 1.50空塔流速（m/s)0.55设备截面积（㎡）277.78空塔流速（m/s)0.10有效接触时间（S）15.00喷淋密度(m3/m2.h) 2.00喷淋水量(m3/h)555.56选取喷嘴流量（L/min)67.00即（m3/h)4.02喷嘴数量（个）流量138.00喷嘴数量（个）面积116.00各设计参数及其计算过滤段化学段计算说明：当设备的具体实际尺寸出来后可以定下喷嘴的数量，以不存在喷淋死角为准。
生物除臭(洗涤 过滤)技术方案计算书
生物除臭（洗涤+过滤）方案计算书一、处理量正常运行处理风量100000 m3/h，设计两套生物除臭系统并联运行。
二、处理设备计算单台设计流量：Q = 55000 m3/h尺寸规格确定以挥发性有机化合物（VOCS）计算由方案提供厂家的数据和其他资料，确定除臭设备进口VOCS浓度为800mg/ m3（参照厂家提供值、参照）；排放参照GB14554-93中的有组织排放要求：VOCS总量不大于8.07kg/h，即排放浓度不能超过80.7mg/ m3，本设计取C0=60mg/ m3；滤池总有机负荷取q=120g/m3*h（一般取100~150）：则V1= Q*（Ci-C）/q=55000*（800-60）/120/1000=340m3取填料装载高度为：h = 1.45m（一般为1.0~1.5m），则面积为：A1= V/h =340/1.45= 234.5 m2；考虑场地实际情况，生物过滤池尺寸选定为：L*B*H = 32*7.5*2.65（或15*15*2.65）则实际参数为：V = 348 m3 A = 240 m2校核停留时间、表面负荷、滤速：停留时间：t = V/Q =348*3600/55000 = 22.78s > 20s表面负荷：q=Q/A=55000/240= 229.171m3/m2*h <300 m3/m2*h滤速：v = Q/A =55000/240/3600 = 0.064m/s （一般0.03~0.1）经校核，各工艺控制指标在参数允许范围内，故确定滤池尺寸为：L*B*H = 27*7.5*2.65 （或16*15*2.65）(支架、布气系统高度0.6m；布水系统、密封0.6m)；其中：喷淋、洗涤、加热等预处理段尺寸：2*7*2.65；中间进气两边出气；两台并联运行。
则除臭系统主体设备总规格为：32*15*2.65m，其余设备占地可布置于剩余空地；2、内部构造要求支架选用碳钢防腐或玻璃钢网格板，用不锈钢铆钉固定于混凝土支座上；填料布置如下：预处理部分：为了保证整个滤池均匀布气，预处理设置在中间段。
（完整版）80000m3生物滤池除臭装置计算
（完整版）80000m3生物滤池除臭装置计算（一）生物滤池工艺及外形计算生物滤池尺寸的计算，一般是根据空气在滤床中的停留时间、空气的单位负荷率、以及组分去除能力的考虑来定。
废水处理设施所排臭气的停留时间一般在15~40s 之间。
根据我们工程经验，停留时间应该＞20s 。
1.工艺计算：风量Q=80000m 3/h表面负荷率选用200m 3/m 2.h 。
生物活性介质装填高度h=1.2m生物滤池表面积S= 80000/200=400m 2生物活性介质的需要量：V= 1.2*S=1.2x20=24m 3空床停留时间的核算：t= V/ Q=24/4000*3600=22s ＞20s （可用）2.外形尺寸计算：根据表面积S=20m 2，则：生物滤池的直径D= 2* S =2*14.320=5m生物滤池高度的计算：滤池底部排水区的高度h 1=400mm滤池底部布气区的高度h 2=200mm滤池生物活性介质区的高度h 3=1200mm滤池顶部布水区的高度h 4=600mm滤池顶部尾气收集区的高度h 5=300mm生物滤池总的高度H= h 1 +h 2+h 3+h 4+h 5=2700mm生物滤池外形尺寸DxH=Φ5000x2700mm（二）增湿循环系统设计生物滤池1、循环水泵的选择：从气味源收集到的气体被送到生物滤池除臭装置处理，进滤池的气体要求潮湿，相对湿度必须控制在90%～95%以上，否则填料会干化，微生物将失活。
通常处理1m3的臭气需要散水量需要0.5～3L。
=（0.5～3）*4000=2～12m3/h，选取泵的流量为5m3/h。
水泵流量：Q水为保证螺旋喷嘴喷出的水能够形成雾状，充分对臭气进行保湿，水泵需要足够的扬程，考虑管道沿程阻力的损失，选取水泵扬程H=30m。
根据水泵流量及扬程，选取水泵型号为：CDL8-3，品牌为南方泵业，电机功率：1.1Kw，380V/50Hz ，IP552、预处理塔的计算：进水量Q1=5m3/h，液体密度ρ1=1000kg/ m3进气量Q2=4000 m3/h，气体密度取为空气的密度ρ2=1.20kg/ m3预处理塔内装设鲍尔环乱堆填料，采用φ25x25的塑质乱堆填料，填料因子为300 m2/ m3液气质量通率之比：5x1000/（4000x1.2）=1.04查得泛点流速为1m/s取操作气体流速为泛点流速的0.5倍，塔内气体流速v=0.5*1=0.5 m/s塔的截面面积A= Q2/v=2.22m2选取预处理塔直径D=1800mm填料高度取800mm，则填料堆积体积V=1.78m3预处理塔底部排水区的高度h1=400mm预处理塔底部布气区的高度h2=200mm预处理塔塑质乱堆填料的高度h3=800mm预处理塔顶部布水区的高度h4=600mm预处理塔顶部尾气收集区的高度h5=300mm预处理塔总的高度H= h1 +h2+h3+h4+h5=2300mm 预处理塔外形尺寸RxH=Φ1800x2300mm。
除臭计算书
生物除臭系统各设计化学预洗段洗涤段气流量Q(m3/h)100000.00气流量Q(m3/h)100000.00设计停留时间（s) 4.00设计停留时间（s)10.00高度（m) 3.00高度（m) 3.00体积V（m³）111.11体积V（m³）277.78填料高度（m) 1.50填料高度（m) 1.50设备截面积（㎡）37.04设备截面积（㎡）92.59空塔流速（m/s)0.75空塔流速（m/s)0.30有效接触时间（S） 5.00水气比 1.50喷淋水量(m3/h)150.00喷淋密度(m3/m2.h) 2.00喷淋密度(m3/m2.h) 4.05喷淋水量(m3/h)185.19选取喷嘴流量（L/min)67.00选取喷嘴流量（L/min)67.00即（m3/h) 4.02即（m3/h) 4.02喷嘴数量（个）流量37.00喷嘴数量（个）流量46.00喷嘴数量（个）面积15.00喷嘴数量（个）面积39.00气流量Q(m3/h)100000.00气流量Q(m3/h)100000.00设计有效接触时间（s)30.00设计有效接触时间（s) 5.50高度（m) 3.00高度（m) 3.00体积V（m³）833.33体积V（m³）152.78填料高度（m) 1.50空塔流速（m/s)0.55设备截面积（㎡）277.78空塔流速（m/s)0.10有效接触时间（S）15.00喷淋密度(m3/m2.h) 2.00喷淋水量(m3/h)555.56选取喷嘴流量（L/min)67.00即（m3/h)4.02喷嘴数量（个）流量138.00喷嘴数量（个）面积116.00各设计参数及其计算过滤段化学段计算说明：当设备的具体实际尺寸出来后可以定下喷嘴的数量，以不存在喷淋死角为准。
除臭设备设计计算书
8、除臭设备设计计算书8。
1、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力2。
5×2。
0×3.0m2000m3/h Q=2000m3/hV=处理能力 Q/（滤床接触面积 m2）/S=2000/(2.5×2)/3600=0.1111m/s3空塔流速＜0.2 m/s臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)=1.6/0。
1111=14.4S炭质填料风阻220Pa/m×填料高度 1。
6m=352Pa设备风阻＜600Pa2＃生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力4.0×2.0×3。
0m3000m3/h Q=3000m3/hV=处理能力 Q/（滤床接触面积 m2）/S=3000/（4×2）/3600=0.1041m/s3空塔流速＜0.2 m/s臭气停留时间45≥12s S=填料高度 H/空塔流速 V(s)=1。
6/0.1041=15。
36S炭质填料风阻220Pa/m×填料高度 1。
6m=352Pa设备风阻＜600Pa3＃生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力7。
5×3.0×3.3m(两台)20000m3/h Q=20000m3/hV=处理能力 Q/2（滤床接触面积 m2)/S=10000/（7.5×3.0）/3600=0.1234m/s3空塔流速＜0.2 m/s臭气停留时间45≥12s S=填料高度 H/空塔流速 V（s)=1。
7/0。
1234=13。
77S炭质填料风阻220Pa/m×填料高度 1。
7m=374Pa设备风阻＜600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2设备尺寸处理能力7.5×3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微生物过滤除臭方法简介
生物过滤除臭法主要是利用自然界细菌和微生物对臭气的吸附，吸收，消化和降解过程来自然除臭的方法。
生物过滤除臭技术除臭原理为：收集到的废气在适宜的条件下通过长满微生物的固体载体(填料),气味物质先被填料吸收，然后被填料上的微生物氧化分解，完成废气的除臭过程，固体载体上生长的微生物承担了物质转换的任务。
为满足微生物生长所需要的足够的有机养分，固体载体除必须具有很高的有机成分外还需要创造一个适宜的湿度，pH值、氧气含量、温度和营养成分良好的条件来保持微生物活性。
环境条件变化会影响微生物的生长繁殖，因此在试运行时或改变工况时要考虑生物过滤池会有一个适应期。
影响因素
生物过滤池的工作受以下几种因素的影响：
①反应速度
反应速度的快慢取决于气体成分的浓度和性质，填料上的微生物种类、数量和活性，温度，废气和填料的湿度，pH值。
②停留时间
停留时间由体积流量、自然堆放体积和空池体积决定。
③气味物质浓度
填料选择
生物过滤池的最主要部分是填料。
一种好的填料必须满足：容许生长的微生物种类多；供微生物生长的表面积大；营养成分合理(N、P、K和痕量元素)；吸水性好；自身的气味少；吸附性好；结构均匀孔隙率大；价格便宜；腐烂慢(运行时间长、养护周期长)。
单成分填料一般只满足上述的部分要求，配方合适的多成分混合物可以较全面地满足要求。
常用的填料有：干树皮、干草、纤维性泥炭或其混合物。
由于填料本身是有机养分，当过滤池暂停运行时，微生物可以利用填料的有机成分继续维持生命活动。
过滤池填料的堆放高度取决于所要求的停留时间和表面负荷。
工程上填料高度一般为～1.2 m。
如果选择的填料合适，工艺上能做到布气均匀、排除气流短路的话，最低高度可以为0.5 m。
经过几年运行后，填料的最终高度约为初始堆
放高度的60%。
过滤池的表面负荷能力可达200 m3/(m2·h)，一般选用100 m3/(m2·h)。
工艺条件控制
整个处理工艺包括收集和处理。
为了避免气味源气味扩散，扩散源要求封闭，并使它处于负压状态。
吸气量的大小可根据室内是否进人，按2～8 次/h换气量计算;不进人或一般不进人的地方，空气交换量应为2～3次/h；对于有人进入、但工作时间不长的空间，空气的交换量为2～次/h；有人长时间工作的空间，空气的交换量为4～8 次/h。
在寒冷地区空气的交换量比较大时，要考虑防止冬天室内结冰问题。
从气味源收集到的气体被送到生物过滤池处理，进过滤池的空气要求潮湿，相对湿度必须为80%～95%，否则填料会干化，微生物将失活。
为了防止过滤池被堵塞，必须在空气进入以前除去其中的小颗粒，所以空气进入以前要进行水洗以提高湿度，并去除灰尘和分离油分。
运行中要调节喷水量，维持洗涤器中气体达到所要求的湿度，用于喷淋的水可以是自来水、厂区工业用水或者过滤池本身的渗水。
计算示例
某城市污水处理厂进水流量为10×104m3/d，采用活性污泥法处理污水。
根据环境要求，决定收集进水泵房和格栅间、初沉污泥浓缩池和浓缩机、脱水机房以及二次浓缩池的废气，并用生物过滤法处理收集到的废气。
废气量计算
①进水泵房和格栅间
进水泵房和格栅间的面积为100m2，高度为4m，设空气交换量为5次/h(经常有人出入)。
Q1=100×4×5 =2000m3/h
②初沉污泥浓缩池
两座初沉污泥浓缩池加盖密封，池内空气用鼓风机抽出，液面和加盖空间的体积为350m3/座，空气的交换量为2次/h(不进人空间)。
Q2=2×350×2=1400 m3/h
③消化污泥浓缩池
二次浓缩池和初沉污泥浓缩池一样，换气量为：
Q3=2×350×2=1400 m3/h
④浓缩机、脱水机房
根据计算，机房的总面积为150m2，高度为5m，空气的交换量为5次/h。
Q4=150×5×5=3750 m3/h
生物过滤池设计计算
待处理废气的总流量为：
Q=Q1+Q2+Q3+Q4=8 550m3/h
选用鼓风机的进口流量为1×104m3/h。
鼓风机压力为收集管网的阻力加滤池阻力，滤池总阻力损失可选用为10kPa。
过滤池表面负荷能力选用100m3/(m2·h)。
由此可得过滤池表面积为：
A=10000/100=100 m2
滤料的堆放高度定为1.0 m，滤料的需要量为:
V=A×H=100m。
