液晶电视PWL37C电源板的维修方法与故障实例
LCD组件板维修案例(市场质量部)
首先开机测试发现TV无台，而且在TV状态下摇控不灵敏，测试其他 信源都正常，而且摇控反应都正常。初步分析：是TV高频部分有问题， 而且可能是软件的问题。首先升级软件后再次测试，故障依旧。于是对 比测试高频头的各个引脚电压，除AGC电压高到4V以外，没有发现其他 异常。测试在搜台的时候，VT电压也正常变化，图像也会有雪花。于是 代换高平头后再次测试，故障依旧。于是检查中频解码，测试对比各个 引脚电压，也未发现异常，代换后故障依旧。此时再次分析故障现象， 在TV状态下出现摇控不灵敏的问题，摇控信号是直接到主解码的，因此 认为问题可能在主解码。进一步测试高频头部分的总线电压是：4.8V正 常。为进一步确认故障范围，断开主解码和高频部分的总线连接，开机 测试还是会出现摇控不灵敏的问题。就进一步排除高频部分的可能。于 是代换主解码后再次测试，故障排除。
备注：LVDS信号中的时钟和数据的电压使用指针式万用表测 试：大约在1V左右。
TCL多媒体中国业务中心市场质量部
案例九： MS91B维修实例-DVD不读碟
TCL多媒体中国业务中心市场质量部
案例十： MS91B维修实例
机型:L22M9 (MS91B) 故障现象:灰屏 检修流程:首先通电测试：仔细观察故障现象为灰阶测试信号交替 变化,说明背光没有问题。于是初步测试数字板输出到屏的T-CON板 上的LVDS线上供电正常,但是数据和时钟电压为零,说明故障不应该 在屏部分,故障基本可以判断是在数字板上。于是进一步测试主解 码U300(MST6M19)外围各部供电均正常,因此怀疑软件部分有问题, 准备给机器在线升级。但是接上升级板准备升级时发现机器故障消 失,在断开升级板后机器处于死机状态,因数字板各部分供电均正常 ,于是测数字板各路总线电压,发现U305的VGA总线无电压（P182、 P183),此时机器出灰阶信号,在接上电脑和升级板后VGA的总线电压 为4.2V左右机器正常,确认故障在此部位,测外围上拉电阻正常,于 是更换U300后VGA总线电压恢复为正常,机器故障排除.
液晶电视电源板常见的故障判断和检修方法之欧阳文创编
液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。
下面以TCLPWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V 电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

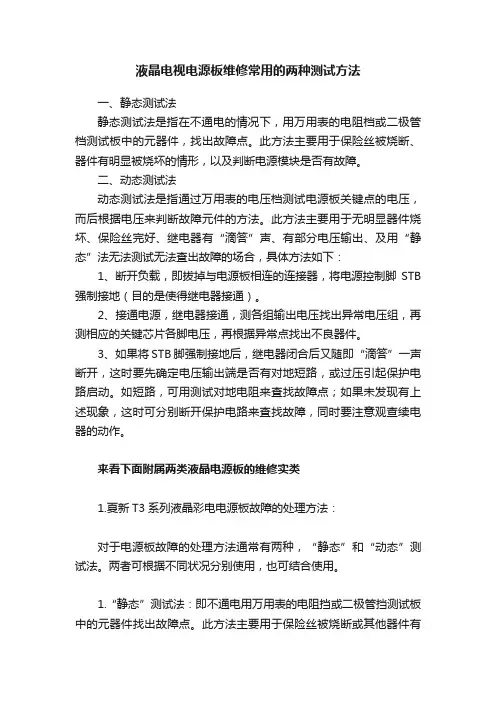

液晶电视电源板维修常用的两种测试方法
液晶电视电源板维修常用的两种测试方法一、静态测试法静态测试法是指在不通电的情况下，用万用表的电阻档或二极管档测试板中的元器件，找出故障点。
此方法主要用于保险丝被烧断、器件有明显被烧坏的情形，以及判断电源模块是否有故障。
二、动态测试法动态测试法是指通过万用表的电压档测试电源板关键点的电压，而后根据电压来判断故障元件的方法。
此方法主要用于无明显器件烧坏、保险丝完好、继电器有“滴答”声、有部分电压输出、及用“静态”法无法测试无法査出故障的场合，具体方法如下：1、断开负载，即拔掉与电源板相连的连接器，将电源控制脚STB 强制接地（目的是使得继电器接通）。
2、接通电源，继电器接通，测各组输出电压找出异常电压组，再测相应的关键芯片各脚电压，再根据异常点找出不良器件。
3、如果将STB脚强制接地后，继电器闭合后又随即“滴答”一声断开，这时要先确定电压输出端是否有对地短路，或过压引起保护电路启动。
如短路，可用测试对地电阻来査找故障点；如果未发现有上述现象，这时可分别断开保护电路来査找故障，同时要注意观查续电器的动作。
来看下面附属两类液晶电源板的维修实类1.夏新T3系列液晶彩电电源板故障的处理方法：对于电源板故障的处理方法通常有两种，“静态”和“动态”测试法。
两者可根据不同状况分别使用，也可结合使用。
1.“静态”测试法：即不通电用万用表的电阻挡或二极管挡测试板中的元器件找出故障点。
此方法主要用于保险丝被烧断或其他器件有明显被烧坏的情形及判断电源模块U1是否有故障。
（1）用数字万用表的二极管挡重点检查DB2、JM1、JM2、JM3、D1、D2、D8、D40、D5、D7等。
正常情况下测二极管PN结，红表笔接正极黑表笔接负极时有电压值显示。
反之则无电压值显示。
但若二极管与电阻并联则无法判断。
通过测二极管PN结通常是可以判断器件的好坏。
（2）用数字万用表的电阻挡进行检查判断。
例如在对一台LC-32K1的液晶电视进行维修时。
液晶电视电源板常见的故障判断和检修方法。
液晶电视电源板常见的故障判断和检修方法。
液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

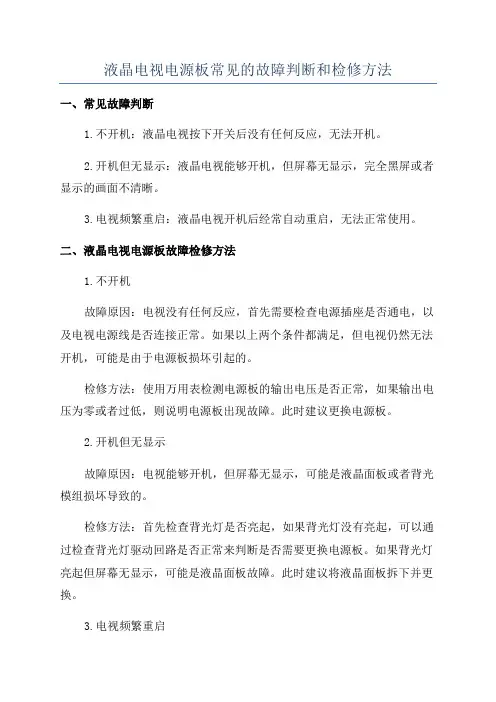

液晶电视电源板常见的故障判断和检修方法
液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。
2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。
3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。
二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。
如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。
检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。
此时建议更换电源板。
2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。
检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。
如果背光灯亮起但屏幕无显示，可能是液晶面板故障。
此时建议将液晶面板拆下并更换。
3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。
检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。
此时建议更换电源板。
如果电源板正常，可能是主板故障引起的，建议更换主板。
三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。
2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。
3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。
总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。
在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。
LCD电源维修典型案例汇总分析
h
1
LCD电源维修典型案例
仅供参考!
1 JSK 晶辰电源典型电源汇总与分析 2 PWL46C 电源典型案例汇总与分析 3 PWL42C（PWL4202C） 电源典型案例汇总与分析 4 PWL37C 电源典型案例汇总与分析 5 ON37A 电源典型案例汇总与分析 6 PWL3711C 电源典型案汇总与分析
小结：像GC32机芯的数字板一般都是上述问题引起的故障，更换后都会好！还有比如
说蓝屏正常，TV，AV无图像，只要供电正常，那么多半是FLI8532坏了，由于此IC是 BGA封装，所以也只能报废申请新板了！其它的问题就遇到很少了！（周长春）
8 h
案例4:JSK4330-007
9 h
案例5：JSK4330-007
当然出现电压不稳一般情况下都会应是取样和稳压部分,
这只是在这种电源上的一个个例!只是因为这类电源R19坏的
太多罢了,其中典型的JSK3220,JSK4330,JSK4550等
电源均会出现这类问题(左图)!!请大家以后多多注意!!
3 h
案例2:JSK4330-007
故障现像： 2:JSK4330工作时有啸叫声!开机电源发出噪音，如果长 时间通电会烧保险.当机器处于待机时，没有噪音，当接上负载或者 强行开机时就会听到很大的噪音，时间稍长时就会烧保险，C33也会 因为温度过高被烧掉，待机电路的开关管也会被烧掉！所以如果此类 电源出现些故障时切记不要长时间通电！经检查D17击穿！！
故障:指示绿灯亮无24V，18V,12V
原理与分析：指示灯亮证明待机正常，主板也有可能正常，开机检 测待机5V正常，主板有开机电压，由于我们修电源是单修，所以一 般都是在P-ON(9)脚跟待机5V短接对电源进行强行开机，测试16888 的9脚有16V供电电压，说明控制部分正常，问题出在了电源初级， PFC没有工作，当然PWM也不会工作，分析原理以及对IC各脚的参考 电压比较，在对16888的各脚电压测试作比较时发现11脚电压有异 常为2.2V，而正常是0.2V,并且在测试11脚时听到变压器发出吱吱 的声音，在查11脚外围原件时发现R81,1K电阻开路，换后开机各组 电压正常。（IC各脚见LCD平板彩色电视电路图集第42页） 总结：如果IC1（TDA16888）正常工作后，它的供电不会是从稳压管过 来刚刚16V，根据经验应该是13V左右，因为IC工作时必须要有工作 电流，所以电压有少许的降低，根据这一点我们就可以断定IC有没 有工作！一般我们修电源先不要去怀疑是哪个小件坏，而是先从IC 以及晶体管易损件查起！！当然也有个例啦！！
MS18数字板、PWL37C电源维修案例(深圳)
•
案例4
• • • • 机型：L32M61B 机芯：37C 故障：雷击（三无） 分析与检修：首先通电试机5V、12V、24V都没有。因为全部输出电压都没 有，所以先从待机5V电压入手。用万用表检测保险丝与RB1、RB2、RB13完 好无损，说明初级基本没有很大的短路故障。接着测量DB11发现正反向阻值 均为0欧姆，更换后5V电压变为3-4V之间跳动，于是继续对DB8、DB9、 DB10、DB5进行检测，发现DB5也已经击穿，将其更换后5V电压又变为78V之间跳动。因为此机是雷击，光耦IC10与IC9（TL431）的损坏率也是比 较高的，于是将其两个换后5V就正常了。在P2的1脚加入5V电压，12V、 24V输出也正常，故障排除。
案例5
• • 机型:L37M61B 机芯:37C 故障:不开机 分析与检修:首先通电试机，待机5V正常，无12V、24V。用万用表电压档测 电容C5（450V/220UF）两端电压为385V，说明PFC电路是正常的，故障应 该就出在PWM电路或12V、24V输出电路中。用电阻档测12V、24V输出无短 路，接着用电压档测PWM控制IC3（L6599）的P12脚供电电压为12V正常， 测P7脚输入电压检测脚为1.55V也在正常范围内，于是对IC3的外围电路元件 通通检测一遍，均未出现异常，心想更换IC3应该会好，谁知故障依旧。细想 这就怪了，难道振荡输出部分开路了？于是又埋头对T1、QW9、QW10、 CW6进行检测，当从线路板上拆下CW6（1KV/333）测时，发现其已无容量 了，马上将其换之，故障排除。 总结：CW8与T1的初级绕组组成串联振荡输出，当CW6开路时，就破坏了原 来的振荡输出设计，故无电压输出。
•
谢 谢！
案例3
• • 机型：LCD32K73 机芯：37C 故障：不开机 分析与检修：首先通电试机，待机5V电压变为3-5V之间抖。用万用表的电阻 档测5V输出阻值为正常450欧姆左右，测DB2、DB3的负极对地阻值也在正 常范围内，说明次级输出无漏电短路。接着检测RB7、RB8、RB9、RB10、 RB11、CB9等组成的稳压外围电路也未发现异常，又从线路板上拆下DB8、 DB9、DB10检测也无开路和漏电现象。于是更换IC9（TL431）稳压IC，故 障依旧，接着又更换了光耦IC10，故障还是依旧。关电手摸IC1的温度发现比 正常电源板的温度要高，怀疑可能是IC内部的电路出了问题，于是又更换了 IC1，故障还是依旧。后静下心来细想，造成输出电压不稳的原因，变压器也 会，于是试更换变压器，一切正常。 总结：此机是由5V待机变压器内部不良，造成电源稳压电路失控，而使5V电 压输出不稳。因为这种电源板5V待机的变压器在实际维修中损坏的不是很多， 故在检查完大多数元件后才想到其坏。
TCL电视机故障维修
本文小编搜集了TCL电视机故障维修一些案例，整理了给大家分享一下，希望对你家的TCL电视偶尔出现故障维修时有所帮助。
TCL液晶电视售后维修案例：TCL智能电视突然黑屏的原因及解决办法tcl智能电视的用户都知道，使用时间长了好比适用3年以上，就会出现突然黑屏的原因，怎么办，怎样解决?一直不知道究竟是甚么原因总是这样，现在小编就来为大家介绍一下TCL智能电视突然黑屏的原因和解决技巧。
原因一：当TCL智能电视出现电源启动平居，面板按键也平居电视的指导灯也在闪烁的，但是tcl电视突然黑屏的时候这介绍不妨电视机的背光板不亮了，驱动背光板的电路出现了问题。
现将表现器连接到主机举行开机检查，在靠近电视屏幕的时候我们可以看到屏幕上微暗的图像，这时就能证明电视机A/D驱动板的表现器是平居的。
这种时候，电视机黑屏的原因就不妨高压板出现了故障，高压板出现故障一般保险被烧掉了大约是开关芯片出现问题。
解决技巧：高压板的保鲜被烧掉了需要重新买一个保险换上，若是开关的芯片出现了问题就要请专员负责维修开关的芯片。
原因二：TCL智能电视突然黑屏出现的征象是开机时电视机是平居的，但是在表现了创维电视的字往后就没有图像了，出现黑屏的征象，电视机的声音又是平居的，这时就需要检查一下背光板高压逆变器和控制三级管是不是空焊了。
解决技巧：背光板高压逆变器和控制三级管空焊一般厂家在生产的时候铜皮上没有打上锡膏造成原件的脚位和铜皮干脆相贴没有举行焊接，我们只需要将它加锡补焊就能将故障排除。
注意事项：TCL液晶电视机所用的电源板到现在为止全是高电平开机，所以在修电源板时，可以直接把待机+5V用导线连接到开待机控制脚，这样就可以开机了。
不接负载也可以正常检修。
为了观察和维修就比较直观和方便，还可以在电工商店购买到24V或36V（功率60W或100W）低压灯泡做假负载用。
通过对PWL37C这一种电源板的分析，同样可以适用分析、维修TCL液晶电视机所用的其它电源板。
TCL王牌L32E77(MS91A机芯)彩电PWL37C电源板维修手册
TCL多媒体中国业务中心市场质量部 合肥市春风电子维修中心
PWL37C电源-IC1(VIPER22A）介绍 VIPER22A是一个典型的反激式电源
Pin 1、2
3
4 5、6 7、8
代码
功能定义
Source
开关管的源极，即IC的参考地。
VCC
IC的供电脚 Vdd on该脚电压达到14.5V时，控制IC启动开关动作，同 时关闭高压电流源。 Vdd off该脚电压达到 8V 时，控制IC停止开关动作，同时启 动高压电流源。
PWL37C维修 手册
TCL多媒体中国业务中心市场质量部 制作:陈国浩 chenguohao@
TCL多媒体中国业务中心市场质量部 合肥市春风电子维修中心
PWL37C电源板的使用机型
L32M61R/MS88B L37E77F/MS89 L37M61F/MS89 L37M71F/MS89 LCD37K73B/MS88 L37E77/MS91A L40E9FR/MS91C L40M9FR/MS91C L42E77/MS91A L42E9/MS88C SL32M7/MS18L32E9V/MS91B
50mA/100~240Vac
T5AL 250VAC
TCL多媒体中国业务中心市场质量部 合肥市春风电子维修中心
PWL37电源板输出参数
Item Output Voltage输出电压
Minimum load current 最小电流
Maximum load current 最大电流 Maximum peak current 最大峰值电流
4A 6A ± 1% ± 5% ± 5%
< 120mA
CH3 5Vsb 0A
1.0A 2A ± 1% ± 5% ± 5%
液晶电视电源板维修经验及高压板去保护
液晶电视电源板维修经验及高压板去保护以下是整理的经验，供参考：1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。
当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
2、什么是PFC电路? PFC电路说白了就是把桥堆整流后的+300V 电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。
测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。
3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。
如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。
其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。
在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。
在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。
所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。
液晶电视电源板故障维修
液晶电视电源板故障维修、用风扇吹电源板，用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC 散热55度，PWM低压电源散热片46度，主板CPU有70度；2、更换高压电源的MOS，原来的是ST的F11NM60N更换为BR（蓝箭）的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常；检修陷入困境。
3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。
4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。
已经喝了农药2两。
经过严格监测，发现电源板的ERR端口电压异常，主板的ERR端口一直为3.28V,表现为随着高压散热片的温度慢慢升高，电源板ERR端口的电压会从开机冷态下的4.68V缓慢降低到3.19V以下，测试证明，温度在65度以上和ERR电压低于3.28V时，电视马上关机。
本人原来还想简单地把电源板的ERR端口简单接个上拉电阻就可以了，可是不看不知道，一看真的会吓死人啊，原来该电源板的保护电路严重偷工减料，把本该存在的温度保护电路的零件全部空置了，也就是根本就没有装，取而代之的是一个IN4148组成的简易线性温度监测电路，并且和来自液晶面板模块的保护信号一起并联，通过一个三极管放大后接到ERR端口。
写到这里连我自己都要怀疑，简易温度保护可靠性极高，用在这个电源板上也没有问题啊，接着我进入验证过程，用电烙铁加热IN4148，ERR端口并没有太大的变化啊，从冷态下的4.67V降低到3.42V，把ERR信号接入主板并没有出现保护啊。
LCD电视机组件板维修
LCD电视机组件件板维修方法合肥分公司张磊2008-12-5目录第一部分：电源板维修方法第二部分：背光板维修方法第三部分：中心控制板维修方法第一部分：电源板的维修方法以PWL37C电源板为例PWL37C电源板的应用机型LCD27K73(MS18)、LCD32K73(MS18)、L32E77（MS88）、L26M61（MS18）、L32M61（MS18）、LCD37K73B（MS88）、L40E9（MS88C）、L42E77（MS91A）等机器。
PWL37C电源板主要元件介绍（40-PWL37C-PWG1XG）DS3、DS4 D2 （储能整流）、QF6 、QF5 （PFC（12V整流）管）输入MOS电路T1（开关变压器）QW10、QW9（PWM MOS管）DS2、DS1 （24V整流）5V待机电T2(5V 路变L1储能电感BD1整流桥堆PWL37C电源板实物图片IC4 IC1电流保护待机IC3比较器PWMIC10（5V稳压光耦）IC6（VCC控制光耦）IC2 IC5（24V、12V稳压光耦）PFCPWL37C电源板维修方法：把电源分成四部分来分析（一）待机电源部分（二）PFC振荡电路部分（三）PWM振荡电路部分（四）开机/待机控制及保护电电路路部部分分（一）待机电源部分PWL37C电源待机电压是+5V，只要电源板通电，电源板的插座P3就会有+5V电压输出，如没有电压输出，只要检查以集成块IC1（VIPER22A）为中心的开关电路即可，在这里有个TL431的稳压计算公式:输出电压=（1+R1/R2）×2.5V其中TL431（1）脚外接上拉电阻定义为R1，TL431（1）脚外接下拉电阻定义为R2，2.5是TL431内的基准电压2.5V。
TL431正常工作时的1脚电压就是 2.5V，如果这脚电不对就说明是TL431坏或其周围元件损坏。
待机电路部分易坏元件:一、限流电阻RB1、RB2、RB13（2.7欧) 焊接帽部分易脱焊，故障现象无+5V电压;二、稳压管DB5(20V)、DB10(33V)易损坏，故障现象+5V电压在3V左右抖动;三、电容CB7、CB8(1000UF)易变质，故障现象带负载时+5V电压偏低。
液晶电视电源板维修方法
液晶电视电源板维修方法液晶电视电源板是电视的重要组件之一，负责提供稳定的电源给液晶电视的其他部分。
如果电源板出现故障，整个电视就无法正常运行。
以下是液晶电视电源板维修的一般方法：1. 检查电源插头和电源线是否正常连接。
有时，电源插头可能没有插入到电源插座中，或者电源线可能损坏造成电源板无法正常工作。
检查这些连接并确保它们正常。
2. 检查电源开关和开关电源线。
有时，电源开关可能损坏，或者开关电源线可能松动。
检查开关是否正常工作，并确保开关电源线连接紧固。
3. 检查电源板上的保险丝。
保险丝是一种保护电路的安全装置，如果过电流流过电源板，保险丝会熔断从而避免进一步的电路损坏。
检查保险丝是否完好无损，如果有熔断，更换为相同型号的新保险丝。
4. 检查电源板上的电容器。
电容器是存储电能的元件，如果电容器损坏，电源板就无法正常工作。
使用万用表进行电容器测试，如果电容器数值不正常，需要更换新的电容器。
5. 检查电源板上的变压器。
变压器是电源板中的核心元件，负责将输入电压转换为电视所需的合适电压。
如果变压器出现故障，电源板就无法提供稳定的电压。
使用万用表测试变压器的输出电压，如果输出不正常，需要更换新的变压器。
6. 检查电源板上的电阻和二极管。
电阻和二极管是电源板常见的元件，负责控制电流和电压的流动。
使用万用表测试电阻和二极管的数值，如果数值不正常，需要更换相应元件。
7. 检查电源板上的集成电路。
集成电路是电源板中的重要元件，负责控制电源板的各个功能。
如果集成电路损坏，电源板可能无法正常工作。
使用万用表测试集成电路的正常工作情况，如果有问题，需要更换新的集成电路。
8. 在检查和更换电源板元件时，建议使用适当的工具和技巧，以避免损坏其他电视部件。
需要注意的是，电源板是液晶电视中较为复杂的部件之一，如果不具备维修经验和相关知识，建议将电视送回给专业的维修技术人员进行检修和维修。
维修液晶电视电源板需要一定的专业知识和技巧，以避免进一步损坏电视或导致个人受伤。
创维37寸液晶电源原理与维修
3.4 DC-DC电路
3.4.2工作流程
• 当电路通电后，U1的P15端VCC正常后， 内部DC-DC转换电路开始工作。T3的3-6 绕组开始有电流流过，此后副边绕组感 应电压经D12、14整流滤波，由R58/40、 U7/PC2等组成的误差取样反馈电路，把 U7/PC2 输出电压变化信息反馈到U1的P14端，实 现DC-DC稳压输出。在STR-E1555的 工 作模式当中，准共振模式下，必须对电 压共振进行底部检出，加入延时后导通。
• 此时R51、R61、U6、PC3等组成的误差取样 电路，将输出电压变化信息反馈到P4（FB 端）控制内部激励信号占空比，从而实现 电源的稳压输出。副电源输出的5V为主板 CPU控制电路供电，待主板控制电路工作正 常后，发出开机控制信号ON（主电源开机） 送回电源板，使Q5导通，把15V辅助电源送 到后级PFC和DC-DC校正电路VCC端，此后主 电源启动，主板视频处理电路开始工作、 屏背光点亮，电视开机。
6脚 PFC输出定电压控制信号输入端子､PFC输 出过电压检出端子 7脚 PFC部分误差放大器输出及相位补偿端子 8、9脚 PFC､DC/DC控制电路Gnd端子 10脚 PFC的乘法器输入端子､外部锁定触发端 子 11脚 PFC关断延迟调整端子 12脚 准共振信号输入端子(谷底检测)
13脚 DC/DC部分过电流检出端子 14脚 DC/DC部分定电压控制用信号输入端子 15脚 IC驱动用电源端子 17脚 DC/DC侧内藏MOSFET源极端子 18、19脚 空 20脚 DC/DC电路内藏MOSFET漏极端子（剪 脚） 21脚 DC-DC电路内藏MOSSFET漏极端子
• 由于DC-DC电路输出稳压取样点设计 在24V上，开机瞬间由于24V（背光电 路工作时序要求背光后点亮）负载很 轻，而12V负载较重，可能导致12V电 源瞬间输出电压严重下降，为此，电 源 设 计 有 一 个 由 于 ZD5 、 Q7 、 Q8 、 R35等组成的临时12V电源补偿电路， 当12V电源低于正常值后，Q7、Q8导 通，24V经电阻R35向12V负载电路供 电，由于ZD5的 取 值为12V， 所 以当 12V电源电压达到12V时，Q7截止，电 源互不干扰。
LCD组件板维修(西安)
• 案例2、机型:LCD3026背光板(奇美屏)
• 故障现像: 开机屏瞬间点亮 • 分析与检修: 此机配奇美屏, 所配背光板主芯片为U15(OZ960)。 开机时测OZ960的2脚(过压保护脚，高于2V时保护) 电压始终 为0V电压, 说明不是过压保护；然后测9脚(过流保护脚，低于 1.25V时保护) 电压, 在测量时发现只有0.9V电压, 说明过流保护 而使背光不能点亮。首先分别断开R117和R118过流检测电阻, 当断开R118时背光不再熄灭, 说明输出变压器T5,T6,T7,T8其中 有问题, 开机后对比测量其变压器的1脚和4脚电压,发现只有T6 的4脚为+82mV, 而别的变压器的4脚电压都200mV左右，说明 T6有问题, 经更换后故障排除.。
• 案例2、 PWL37C电源板
• 故障现象：冷机无12V,24V电压输出 • 分析与检修: 每次开机时第一次开机后无电压输出, 如关掉电源后马 上再开机, 电压就恢复正常。当故障出现时，测PFC输出电压C5的正 端为380V电压正常, 说明PFC电路已工作正常, 问题在PWM驱动电路部 分。 测IC3(L6599D)的12脚供电正常, 然后再测其11脚和15脚高低激 励输出电压都为0V, 说明IC3(L6599D) 没有工作, 后代换IC3(L6599D) 后故障依旧。后来通过与好板所测IC3的电压对比, 发现7脚（PFC检 测）电压正常时为1.5V, 而有故障的板IC3的7脚电压只有1.2V（该脚 电压低于1.25V则保护）。 经对7脚外围有关元件经行测量, 发现 RW13电阻由1兆欧姆变为1.3兆欧姆, 造成7脚电压变低，经更换后开 机故障排出。
• 案例4、机型L42M61F背光板（奇美屏V420H1-L11 ）
• 故障现像；开机时背光瞬间点亮后息灭 • 分析与检修；根据现像，首先检查背光板上24V供电和背光开关电 压都正常, 而且开机后背光能够点亮2秒钟左右后息灭, 说明故障在 背光板(主芯片OZ9928SN)上并且为过压保护。首先测量主板CN1 和副板CN2的各24V供电保险是否正常, 然后在开时的瞬间(背光点 亮时) 分别对比测量其升压变压器(4006L0838C7KG—3) 的1脚和4 脚反馈电压，当测到T205时发现1脚电压为0.5V, 而其它变压器的1 脚电压都在0.02V左右, 说明T205有问题, 经过更换后故障排除。
液晶电视机电源板常见故障维修方法
液晶电视机电源板常见故障维修方法2021-12-15 23:27:22液晶电视机电源板常见故障维修方法液晶电视电源板中，副电源为主电源CPU控制系统提供5V供电；PFC并联开关电源电路，把全桥整流后的300V电压提高到380—400V，这部分因高电压易损坏；PWM控制主电源电路，输出5V、12V、18V、24V，这部分是功率消耗大的部分，也容易损坏；过电流、过电压、过热电路保护检测到故障时，迫使电源输出电压降低或停止工作。
电源板主要引发的故障现象有，开机黑屏、无图像/无伴音，输出电压过高或过低，自动关机，花屏等。
液晶电视电源板与CRT彩电的基本相同。
因此，在检修上也有很多相似之处。
对于这部分电路，常见的故障现象是，开机烧熔丝管，开机无输出、有输出但电压高或低等。
由于我们大家对这类故障都已经比较熟悉，故这里简要介绍这几部分电路的检修思路。
检修时，可以通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。
应首先对之流输出端的各个电压进行检测，若只有一路的电压不正常，则检测该支路输出端上的电阻器、滤波电容以及半导体器件即可。
若各路电压都没有输出，则应检测电路中的开关变压器、二次侧输出滤波电容、桥式整流堆、开关场效应管、开关集成电路、光耦合器、300V滤波电容、熔丝管等是否损坏。
液晶电视电源板中，副电源为主电源CPU控制系统提供5V供电；PFC并联开关电源电路，把全桥整流后的300V电压提高到380—400V，这部分因高电压易损坏；PWM控制主电源电路一、待机指示灯不亮测量220V输入电路熔丝或大限流电阻是否熔断，如果已经熔断，说明开关电源存在严重短路。
先测PFC输出电路大滤波电容两端电阻是否正常，如果该电容电阻很小或为0，则说明大滤波电容或或PFC 输出端主、副电源发生短路漏电故障，主要对以下电路进行检测：1、检查PFC输出端大滤波电容是否击穿短路。
2、检查副电源厚膜电路、主电源MOSFET开关管是否击穿，如果击穿，进一步检查稳压控制电路的光耦合器、误差放大器，检查开关管D极的尖峰脉冲吸收电路是否正常，避免造成厚膜电路或MOSFET开关管再次损坏。
液晶电视电源板常见的故障判断和检修方法之欧阳体创编
液鳥电视电液板常见的按像判断知创作：液岛电视的电密板倉弦机上枚祿率咼枸步京的，也经软们住理液鳥电视的喳点如雄点之一，宕县诒心以迷惡。
他的枸老一部分能蚤傑诒灯板礎动电路（梅厨岌龙澹不同分筠篇压板如LED灯板鬲圣）如主板£, 一邑电视出呢不科机、矮爲、役值孑犹、不宝时労机等珈參时，我们&&篇刁:淸楚枚隣县出石电澹板、主板、灯您（象）込经灯礎动板上，跆確住逼戌狠乡驾路。
俸此傕薦本心乡年来確傅©翁，倨合幺乡网茨盘傅过痉中遷到的典型的專例，抛坯引玉，用简单舄餡的方注，来分朽一T电澹板的枚祿念园和㈱除払坊，斜科液胡电潯并不“神叙''的而钞O下而以TCLPWL37C电澹电路图倏筠例，简单介禽一下液岛电视电诱的3仔加理（績过CRT衫电电澹的帰傅应荻都知值，液岛电视的电滋跟CRT尢部分込方都毘差彳乡的，&紐乡了个PFC电路而已）。
1:席机电路。
够逼电澎后，电溉雄出垢座P3的③、④脚就应忘+5 V电庄爺出，诒主板CPU电路华电。
另夕卜，右必他一例，刮科歩电簿査压器T2的④⑤弦①込会第出一免电压，整法浦波后鏑出+ 20V,承诒主电澹的PFC藤扬电路舸PWM施扬电路。
（见© 2）:果编出电压不稔宝，刖拾卷以IC9（TL431 ）筠中心他戌的稔压擔糾电路。
2常工杵时，TL431的①脚电压为2.5V, &眾毬脚电屁纟常，刖仮鲫TL431擴f不或典夕卜⑥元件忘向題。
枚祿呢兔1:无+5V电庄编出。
分朽拾伶：拾杏綺机电滋电路，岌珈IC1的⑤⑧脚电屁巧0V, 0奋陷浅电阻RB 13搭堤焊谑部分已噪焊。
建仪将RB1、RB2、RB13迫3 乂陷淺电阻％戌功率筠1W或2W的同阻侥电阻，以免不次擴坏。
敘祿呢兔2:+5 V电屁右3V左右值为。
分朽拾績：空哉弑机，+5V电庄仍筱傾，迫履明敘祿右務机电滋部分。
拾测第出电屁电路中的稔压二伍管DB4 （6.8V ）和DB5（20V ）,岌珈DB5击穿，滋新后枚祿轴除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以PWL37C电源板为例，PWL37C电源板又分为: PWL37C01，PWL37C02，PWL37C03，它们的电路原理是一样的，主要区别只是电源输出插座不同，其中PWL37C01的电源输出插座为一种大插座，PWL37C02，PWL37C03的电源输出插座为小插座。
把电源分成五个部分来分析与检修：第一部分：待机电源部分；第二部分：开/待机控制部分；第三部分：PFC振荡电路部分；第四部分：PWM振荡电路部分；第五部分：保护电路部分。
第一部分：待机电源部分；PWL37C待机电源采用的振荡块是IC1（VIPER22A），VIPER22A在DVD机、卫星天线接收机上常用。
典型的反激式电源，工作时会输出二组电压，一组+5V输出到主板给CPU部分供电，另一组+20V输出供给电源板的PFC振荡电路部分和PWM振荡电路部分用；开机后电源输出插座P3就会有+5V电压输出，如没有电压输出，只要检查以集成块VIPER22A 为中心的开关电路即可。
常坏的元件有：限流电阻RB1、RB2、RB13（2.7欧)焊接帽部分易脱焊，如有损坏最好把这三个电阻用一个几欧的、功率1W或2W的电阻代换，以免以后再从此处坏；稳压管DB5(20V)、DB10(33V)、DB8（13V）易损坏，如损坏多会出现+5V电压在+4V左右抖动或不起振等现象；滤波电容CB7、CB8(1000UF)易变质，造成+5V电压低等。
如果出现输出电压不对，就要查以TL431组成的稳压控制部分，TL431是分流稳压器，其稳压计算公式：输出电压=[（R1/R2）+1]×2.5V其中TL431（1）脚外接上拉电阻定义为R1，TL431（1）脚外接下拉电阻定义为R2，2.5是TL431内的基准电压2.5V。
TL431在任何电路上使用正常工作时的1脚电压都是2.5V，如果这脚电压不对就说明是TL431坏或其周围元件损坏。
第二部分：开/待机控制部分；开机时电源板的插座P2的第一脚PS-ON收到从主板过来高电平开机信号，通过DS9、RS16加到三极管QS3（BT3904，可用C1815代）的B 极，这时QS3导通，5V电压通过RS15后流过光耦IC6的1、2脚，此时光耦的3、4导通，从待机电源输出的20V左右的VC电压就可以通过Q11给PFC电路提供+19V左右的工作电压，再通过Q12后给PWM电路提供+12V左右的工作电压。
待机时电源板收到的PS-ON信号是低电平，QS3的B极因没有电压而截止，此时光耦IC6无法工作，因此VC电压就无法通过Q11、Q12提供VCC2和VCC1电压，机器的PFC和PWM 就会停止工作。
第三部分：PFC功率因素校正电路部分：PFC是功率因素校正的意思，工作原理是通过电感来校正电流的相位，使电流与电压相位一致以提高功率因素，并防止电路产生的多次谐波对电网的干扰，提高电源的有效利用率。
功率因素的定义：交流输入实际功率与视在功率之比。
现在液晶电视机电源功率因素校正部分采用的是有源技术，采用此技术后功率因素值可由原来的50%提高至90%。
这部分是以集成块IC2（L6563）、开关管QF5、QF6（SK3568，可用K2645代）组成的PFC 振荡电路，当19V左右的电压输入到IC2 的第14脚后，IC2开始工作，从13脚输出脉冲信号控制QF3、QF4组成的推挽电路交替导通和截止。
然后再驱动QF5和QF6导通和截止。
整流后的市电对储能电感L1进行充电，电能转化成磁能储存在L1中；当PFC的驱动信号是低电平时，此时控制QF5、QF6的G极为低电平，QF5和QF6截止。
使L1储存的磁能释放，经D2整流、C5滤波后输出400V左右电压。
一般情况下PFC电路电容C5电压在370V 到410V之间都是正常的。
通过测电容C5上的电压就可知道PFC电路工作是否正常。
如果PFC电路没有工作，电容C5上的电压就只是整流滤波后的300V左右了。
L6563的主要引脚功能：P1、P2为稳压取样控制脚，当此脚外接元件变值时就会造成C5电容变高或降低。
P4通过一个电阻来检测流过MOS管的电流，并和内部参考相比较，决定MOS管的关断，如果该脚的取样电压大于1.7V，IC就被关断。
P7为PFC输出电压的检测脚。
该脚通过取样电阻的分压对PFC输出进行检测和保护，通常情况下该脚的电压在0.26-2.5V之间，超过这个范围IC就会关断。
P10通过电阻分压的形式连接实现输入欠电压保护，当市电输入电压过低，该脚的电压低于0.52V时，IC将被关断。
易损坏元件：QF5，QF6，QF3，QF4，IC2，C5，及P1、P2脚外接的电阻等。
第四部分：PWM振荡电路部分；当IC3（L6599）P12脚供电以后，IC3开始工作，此时会从IC3的P11和P15脚输出脉冲信号，去控制QW9和QW10轮流导通和截至，T1的次级感应到电流，经过整流得到12V 和24V电压。
其中+12V供给主板用，+24V供给屏的背光板使用。
比较容易坏的是P7外接的电阻RW13(1M)。
该脚被取样电阻连接用来检测PFC电源的输出情况。
该脚电压低于1.25V时，IC被关断。
在正常的情况下该脚的的电压设定在1.25-6V 之间。
该脚的功能用于当PFC电源异常时，保护PWM电源。
另外大家要注意在电路中，阻值大的电阻还是比较容易坏的，所以也是我们检查的重点；其次容易坏的就是次级整流二极管DS1，DS2，DS3，DS4，次级整流二极管和CRT电视机用的整流二极管是有区别的，这里用的整流二极管为肖特基二极管，特点为正向压降低、电流大。
第五部分：保护电路部分。
当电路发生因过压或是过流而进入保护时，表现就是开机瞬间有+12V、+24V输出，然后下降为0V。
这时首先应判断是因过压还是因过流而引起的保护，可依次断开过流保护运放输出端的二极管DS10、DS11和过压保护稳压管端的二极管DS7、DS8，如果断开某一二极管后电压能恢复正常，说明电路因此路进入保护而锁定无输出（注意断开二极管后，通电不能过久，以免引起元件损坏）．如果是过压而保护，断开二极管时输出电压偏高，应检查电压取样反馈回路IC7（TL431）及其周围元件是否有损坏．如果输出正常则是保护电路本身损坏，如过压保护稳压管及二极管有损坏．如果是过流而保护，应检查输出端是否有短路，过流保护比较器IC4（LM393）及外围元件是否有损坏而引起误保护。
在这里要知道过流保护电路中采用的比较器工作原理：一个单元的比较器有二个输入脚和一个输出脚，当正相输入脚的电压大于负相输入脚的电压时，在输出脚会输出一个高电压，反之就会输出零电压。
维修实例机型：PWL37C电源板故障现象：PFC电容电压高达500多伏检修与分析：此板原来是PFC电容C5、开关管QF5、QF6、保险丝坏，更换损坏元件开机瞬间测C5电压高达500多伏。
PFC电压高，说明PFC振荡块IC2（L6563）的稳压控制电路有故障，L6563的第1、2脚为稳压取样控制脚，重点查其脚外接元件，发现是L6563的第1脚外接的上拉电阻J6（470K）开路（注：在有些电源板上此电阻无），更换后故障排除。
后来修到PFC电容电压低的故障，也是L6563的第1、2脚外接的元件有损坏。
机型：PWL37C电源板故障现象：屏幕亮度闪检修与分析：测+12V和+24V输出不稳定，怀疑有可能是PFC电路有故障。
先测PFC电容C3电压只有300V ，正常时电容C3上的电压应是370V 到410V之间，说明PFC电路未工作。
测PFC振荡块IC2第一脚对地阻值偏低，再测发现其外接电容CF7（0.1UF）漏电，代换后故障排除。
机型：PWL37C电源故障现象：+5VＶ电压正常，无+12V 和+24V电压输出故障分析：测＋５Ｖ待机电压正常，用导线把＋５Ｖ接到开／待机控制ＰＷ脚，测电容Ｃ５两端电压有380V，说明PFC电路工作正常。
IC3（L6599）是一个控制输出+12V，+24V 的电源模块，由P11、P15脚输出控制信号，控制QW9、QW10交替导通，在电源变压器次级整流输出+12V，+24V．怀疑L6599工作不正常，测其外接元件发现PFC检测电阻RW13(1M)开路，更换后故障排除．机型：PWL37C电源故障现象：+5V电压正常，无+12V 和+24V电压输出故障分析：测＋５Ｖ待机电压正常，用导线把＋５Ｖ接到开／待机控制脚，测电容Ｃ５两端电压只有+300V，说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电第14脚无电压，此脚正常电压应是+19V，这个电压是从待机电路的变压器４、５绕组输送过来的，查这路元件发现三极管Q11（PBSS5160)击穿，电阻RB7(2.7欧）开路，更换后故障排除．机型：PWL37C电源故障现象：+5V电压无输出故障分析：查待机电路部分发现IC1（VIPER22A）的5、6、7、8脚无供电，向前查到为限流电阻RB3（2.7欧)焊接帽部分脱焊，如有损坏最好把RB1、RB2、RB13这三个限流电阻用一个几欧的、功率1W或2W的电阻代换，以免以后再从此处坏。
机型：PWL37C电源故障现象：+5V电压在3V左右抖动故障分析：脱空负载故障依旧，说明故障在电源查待机电路部分。
检测稳压二极管DB4（6.8V）、DB5(20V)，发现是DB5击穿，更换后故障排除。
机型：PWL37C电源故障现象：+5V电压只有+4V故障分析：脱空负载故障依旧，说明故障在电源查待机电路部分，从外观查看发现+5V滤波电容CB7、CB8的表面已鼓起，更换后故障排除。
机型：PWL37C电源故障现象：开机烧保险故障分析：测量发现是PFC电路中的一个MOS管QF5击穿，更换后又坏，经代换元件发现是电解电容C5（220UF/450V）容量变小。
更换后故障排除。
机型：PWL37C电源故障现象：开机瞬间有+12V、+24V输出，然后下降为0V。
故障分析：测待机+5V电压正常，这时首先判断是保护电路工作了。
把电源板所有的负载断开，再把保护电阻RS20断开，然后把+5V接到开待机的控制脚强制开机，这时测+12V、+24V有稳定的输出，说明有可能是某过流保护电路本身损坏。
把保护电阻RS20接上，试着断开过流保护二极管DS10、DS11，当断开二极管DS10后故障不再现出现，查比较器IC4（LM393）外围元件无损坏，说明是LM393内部损坏，更换后故障排除．注意：TCL液晶电视机所用的电源板到现在为止全是高电平开机，所以在修电源板时，可以直接把待机+5V用导线连接到开待机控制脚，这样就可以开机了。
不接负载也可以正常检修。
为了观察和维修就比较直观和方便，还可以在电工商店购买到24V或36V（功率60W或100W）低压灯泡做假负载用。
通过对PWL37C这一种电源板的分析，同样可以适用分析、维修TCL液晶电视机所用的其它电源板。
