电子元器件系列知识—电感
电子元器件知识电感器介绍 ppt课件
格 物 致 新 ·厚 德 泽 人
PPT课件
27
不同类型的变压器图
格 物 致 新 ·厚 德 泽 人
PPT课件
28
（一）变压器的分类
1、按工作频率分类
变压器按工作频率可分为高频变压器、中频变压器和低频变压器。
（1）低频变压器可分为音频变压器（20HZ-20KHZ）和电源变压器(50HZ)。
低频变压器：用来传送信号电压和信号功率，还可实现电路之间的阻抗 匹配，对直流电具有隔离作用。主要有输入输出变压器（使末级功放 的输出阻抗与扬声器音圈阻抗匹配）。
电感线圈的标注方法：
①直标法：电感量用数字和单位直接标注在外壳上。单位uH或mH。 如 220uH±5%
②色标法：卧式的与电阻色环法相似。立式的常采用色点法。 单位uH
③数码法：采用格 三物 致位新 数·厚 码德 泽表人 示，P前PT课两件 位有效数，第三位零的个数14 .
注意：小数点用R表示，最后英文字母表示误差。如：8R2J表 示8.2uH。超小型元件（片状）不标偏差，一般为±5%。
格 物 致 新 ·厚 德 泽 人
PPT课件
29
（3）高频变压器一般在收音机做天线线圈和电视机中做天线的阻 抗变换器。
2、按用途分类
变压器按其用途可分为电源变压器、音频变压器、中频变压器、 高频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦变压 器、隔离变压器等多种。
格 物 致 新 ·厚 德 泽 人
格 物 致 新 ·厚 德 泽 人
PPT课件
20
固定线圈按用途分有
电感器按用途可分为振荡电感器、校正电感器、显像管偏 转电感器、阻流电感器、滤波电感器、隔离电感器、补 偿电感器等。
高频阻流圈：阻止高频交流电流通过，而让低频交流电 流通过。高频扼流圈在塑料或瓷骨架上绕成蜂房式结构， 一般电感量小在2.5-10mH之间。
常用电子元器件电感识别方法与检测
（2）用途： • 电感器在电路中的基本用途有：LC滤波器、LC振荡器,扼
流圈、变压器、继电器、交流负载、调谐、补偿、偏转等。 • 常用于滤波、陷波、调谐、振荡、延迟、补偿等电路中。
A、作为滤波线圈，阻止交流干扰。（滤波） B、作为谐振线圈，与电容组成谐振电路。（调谐） C、在高频电路中作为高频信号的负载。（交流负载） D、制成变压器传递交流信号。（变压器） E、利用电磁感应特性制成磁性器件，如磁头、电磁铁等 器件。
J
4R7M
R33
电感量：0.33μH，偏差±5% 电感量：4.7μH，偏差±20%
2020/12/15
常用电子元器件电感的识别方法和检测
28
电感文字符号法 实物示例
电感量：4.7μH 偏 差：±10%
2020/12/15
常用电子元器件电感的识别方法和检测
29
电感器标注方法
• 3、数码法 电感的数码标示法与电阻 器一样，前面的两位数为有效数，第三 位为倍乘，单位为μH。
•多层线圈： 多层线 圈可以增大电感量， 但线圈的分布电容也
随之增大。
常用电子元器件电感的识别方法和检测
8
2、按绕线结构分类： ❖峰房线圈：峰房线 圈在绕制时导线不断 以一定的偏转角在骨 架上偏转绕向，这样 可大大减小线圈的分 布电容。
常用电子元器件电感的识别方法和检测
电感线圈的种类
3、按工作性质:高频 电感器(各种天线线 圈、振荡线圈)和低 频电感器(各种扼流 圈、滤波线圈等)。
变压 器型 号命 名
序号，用数字表示 功率，用数字表示（单位用VA或W标志，但RB型除外）
主称，用字母表示
例如：DB-50-2为50VA电源变压器
电阻电容电感基本知识及检测方法
电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。
电子元器件基础知识
Service: Provide best service to customers；
麦捷功率电感应用范例
Set-top box 机顶盒
Microgate series MTFC 0805 Other series Coilcraft 0805LS
TAIYO YUDEN
DC/DC converter power supply DC/DC 转换电源
2011年新品研发
电感类产品： 顺应行业小型化、高频化和功率化的趋势。 完成0201尺寸产品的产业化； 研制出更小01005尺寸的产品； 系列绕线与叠层式功率电感的开发
LTCC类产品： 关注手机平台IC发展的最新变化，不断推出配合各类平 台的滤波器产品。 CMMB陶瓷天线的产业化 RFID陶瓷天线的产业化
叠层片式电感（磁珠）
如前所述
共模电感（共模滤波器、巴伦）
如前所述
功率电感
见后
EMI滤波器
见后
麦捷功率电感应用范例
LCD/LED TV 液晶电视
Microgate series MGFL 2012/2520 Other series Murata LQM18~LQM32 Coilcraft 0805LS Sumida CD54~CD75 TAIYO YUDEN NR3010~NR601 0 Sumida CDRH4D11~6D3 8
叠层片式磁珠简介
磁珠作为最常用的EMC元件，一般采用具有高频损耗大的铁氧体材 料制作，其等效电路为电感L和电阻R组成的串联电路。 在低频段下，感抗及R都非常小，因此阻抗值很低，对通过的信号基 本没有影响；而在几MHZ——数百MHZ的较高频率下，铁氧体材料的 损耗迅速增大，导致电阻增大，进而影响阻抗也迅速增大，当高频信号 通过磁珠时，电磁干扰被吸收并以热能的方式耗散掉，从而达到了抑制 电磁干扰的作用。 随着电子技术的不断发展，结构简单、性能相对单一的普通磁珠已经 不能满足需求。在近年LTCC技术及材料日益成熟的前提之下，功能不 断细分，逐渐延伸出不同类型的磁珠。
电子元器件—电阻电容电感知识大全PPT版
第一课 电阻元件 电感元件 电容元件 电感的符号
电感器
带铁（磁）芯电感器 非铁磁芯电感器
可调电感器
带抽头电感器
磁芯微调电感器
铁芯变压器
绕组间有屏蔽的变压器 带屏蔽变压器
第一课 电阻元件 电感元件 电容元件
电感
第一课 电阻元件 电感元件 电容元件
色环电感基本构造
导磁体性质：铁氧体磁芯 绕线形式：单层密绕式 电感量：10,33,47,100... 应用范围：滤波 种类：电感线圈 封装形式：色环电感
色环电感特征
1.色环电感结构坚固，成本低廉，适合 自动化生产。 2.特殊铁芯材质，高Q值及自共振频率。 3.外层用环氧树脂处理，可靠度高。 4.电感范围大，可自动插件。
第2. 一常课用电的阻电元感件器电—感—元扼件流电线容元圈件
扼流线圈：又称为扼流 圈、阻流线圈、差模电感器， 是用来限制交流电通过的线 圈，分高频阻流圈和低频阻 流圈。采用开磁路构造设计， 有结构性佳、体积小、高Q 值、低成本等特点，适用于 笔记型电脑、喷墨印表机、 影印机、显示监视器、手机、 宽频数据机、游戏机、彩色 电视、录放影机、摄影机、 微波炉、照明设备、汽车电 子产品等。
它是利用半导体光敏效应制成的一种元件。电阻值随入 射光线的强弱而变化，光线越强，电阻越小。无光照射时， 呈现高阻抗，阻值可达1.5MΩ以上；有光照射时，材料激发 出自由电子和空穴，其电阻值减小，随着光强度的增加，阻 值可小至1kΩ以下。
如：可见光敏电阻，主要材料是硫化镉，应用于光电控 制。红外光敏电阻，主要材料是硫化铅，应用于导弹、卫星 监测。
第一课 电阻元件 电感元件 电容元件

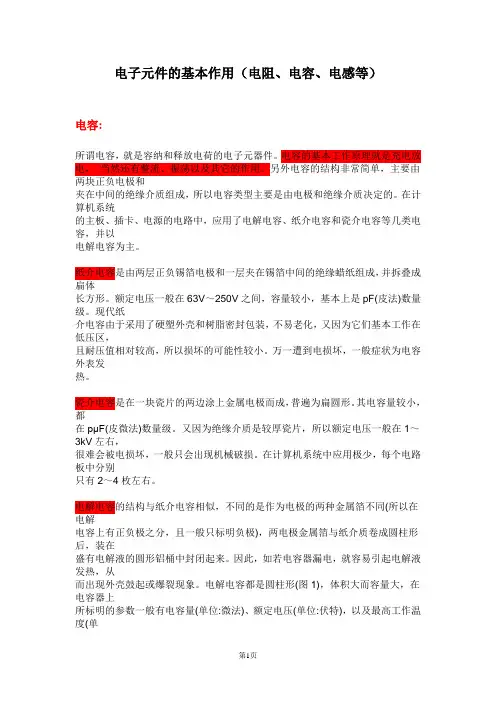

电子元件的基本作用(电容、电感等)
电子元件的基本作用（电阻、电容、电感等）电容:所谓电容，就是容纳和释放电荷的电子元器件。
电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。
在计算机系统的主板、插卡、电源的电路中，应用了电解电容、纸介电容和瓷介电容等几类电容，并以电解电容为主。
纸介电容是由两层正负锡箔电极和一层夹在锡箔中间的绝缘蜡纸组成，并拆叠成扁体长方形。
额定电压一般在63V～250V之间，容量较小，基本上是pF(皮法)数量级。
现代纸介电容由于采用了硬塑外壳和树脂密封包装，不易老化，又因为它们基本工作在低压区，且耐压值相对较高，所以损坏的可能性较小。
万一遭到电损坏，一般症状为电容外表发热。
瓷介电容是在一块瓷片的两边涂上金属电极而成，普遍为扁圆形。
其电容量较小，都在pμF(皮微法)数量级。
又因为绝缘介质是较厚瓷片，所以额定电压一般在1～3kV左右，很难会被电损坏，一般只会出现机械破损。
在计算机系统中应用极少，每个电路板中分别只有2～4枚左右。
电解电容的结构与纸介电容相似，不同的是作为电极的两种金属箔不同(所以在电解电容上有正负极之分，且一般只标明负极)，两电极金属箔与纸介质卷成圆柱形后，装在盛有电解液的圆形铝桶中封闭起来。
因此，如若电容器漏电，就容易引起电解液发热，从而出现外壳鼓起或爆裂现象。
电解电容都是圆柱形(图1)，体积大而容量大，在电容器上所标明的参数一般有电容量(单位:微法)、额定电压(单位:伏特)，以及最高工作温度(单位:℃)。
其中，耐压值一般在几伏特～几百伏特之间，容量一般在几微法～几千微法之间，最高工作温度一般为85℃～105℃。
指明电解电容的最高工作温度，就是针对其电解液受热后易膨胀这一特点的。
所以，电解电容出现外壳鼓起或爆裂，并非只有漏电才出现，工作环境温度过高同样也会出现。
电感电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
电子元器件—电阻电容电感知识大全
电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。
1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。
1.2作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。
1.3单位电阻器的基本单位是欧姆，用希腊字母Ω表示。
在实际应用中，常常使用由Ω导出的单位，如千欧（k Ω），兆欧（MΩ）等。
2、分类电阻器种类繁多，形状各异，有多种分类方法。
2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。
滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。
2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。
2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。
如线绕电阻，精密合金箔电阻等。
2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。
薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。
2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。
碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。
插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。
2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。
2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。
电子元器件基础知识—电感
一、电感
1.电感：即我们俗称的线圈。
2.种类极其表示方法：
3.电感的代号：在电路中一般用“L”表示电感。
4.电感的单位：亨利（H）、毫亨（MH）、微亨(UH). 换算关系：1H= 103 MH= 106 UH
5.电感的作用：滤波。
二、变压器
1.结构：由两个或多个电感线圈组成的电子元件。
2.变压器的作用：能将输给它的电压变换成另一种我们需要的电压输出给次级电路使用。
3.变压器的代号：在电路中一般用字母“T”表示。
4.变压器的表示方法：
1、变压器的种类：
按工作频率分为高频变压器（磁性天线）、中频变压器（中周）、低频变压器（火牛）。
2、变压器的单位：
同电感的单位相同为亨利（H）、毫亨（MH）、微亨(UH).
3、变压器的使用注意事项：
任何变压器在使用时都必须注意它的初次级引脚顺序,绝不能调换使用，否则将损害变压器或电路中的其他元器件，引起整个电路无效。
电感知识
电子元器件系列知识--电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10—15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
电子设计基础关键元器件篇电感
电子设计根底关键元器件篇〔三〕：电感电感：当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵抗通过线圈中的电流。
我们把这种电流与线圈的互相作用关系称其为电的感抗，也就是电感，单位是“亨利〞〔H〕。
电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L 表示，单位有亨利〔H〕、毫亨利〔mH〕、微亨利〔uH〕，1H=10^3mH=10^6uH。
一、电感器的作用与电路图形符号〔一〕电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L〞表示，上图是其电路图形符号，以下图是实物图。
〔二〕电感器的作用电感器的主要作用是对交流信号进展隔离、滤波或与电容器、电阻器等组成谐二、电感器的构造与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器〔如振荡线圈、阻流圈等〕，大多数是将漆包线〔或纱包线〕环绕在骨架上，再将磁芯或铜芯、铜芯等装入骨架的内腔，以进步其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器〔例如色码电感器〕一般不使用骨架，而是直接将漆包线绕在磁芯上。
空心电感器〔也称脱胎线圈或空心线圈，多用于高频电路中〕不用磁芯、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定间隔。
2．绕组绕组是指具有规定功能的一组线圈，它是电感器的根本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕〔绕制时导线一圈挨一圈〕和间绕〔绕制时每圈导线之间均隔一定的间隔〕两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3．磁芯与磁棒磁芯与磁棒一般采用镍锌铁氧体〔NX系列〕或锰锌铁氧体〔MX系列〕等材料，它有“工〞字形、柱形、帽形、“E〞形、罐形等多种形状，如右图所示。
电子元件知识
注：1）此处的0201表示0.02X0.01inch,其他相同;
2）在材料中还有其它尺寸规格例如：0202 、0303、0504、1808、1812、 2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。
3）实际应用一般情况下使用英制单位称呼为多。
3:规格图示
331
0.08(inch)
3:常见元件在PCB板上的丝印
(3)、贴片三极管丝印图
元件代号
元件位置
3:常见元件在PCB板上的丝印
(4)、贴片IC的丝印:
IC代号 IC方向标识 元件位置 IC第一脚标示
元件位置
IC第一脚标示
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
三、常见电子元件误差及温度系数表示方法 ：
1、元件误差的字母识别法：
误差代码 误差范围
C
±0.25pF
D
±0.5pF
J
±5%
K
M
Z
±10% ±20% -20%~+80%
误差代码在表中列出的仅仅为最常用的几个代码，其它还有B、F、 G分别代表：B表示±0.1pF ， F表示±1% ，G表示±2%。其中B、C、D仅 用来表示电容元件的误差。
读数方向： ①金色或银色的另一端为读数方向; ②二端线与线之间距离较宽的一端的反向为读数的方向
四色环电阻计算 有效数 应乘位数 允许误差 1 2 34
黄紫红 金 4 7 2个0 ±5% 4 7 x 102 = 4700±5%Ω
二、其他电阻元件
1、压敏电阻：电阻值随电压变化而产生变化的电阻
二、其他电阻元件
元器件电感符号
在电子学中，电感是被动元件的一种，用于电路中以储存磁能。
当电流通过电感时，会在其周围产生一个磁场，若电流发生变化，这个磁场也会随之改变，进而产生电动势。
电感在电路图中的表示方法通常是通过一个特定的符号来标识。
电感符号在电路图中通常呈现为一个线圈的形状，有时也会在线圈旁边加上表示电感的字母“L”。
这个符号简洁而直观地反映了电感的基本物理性质，即电流产生一个环绕电感线圈的磁场。
线圈的匝数（即线圈的圈数）在符号中并不明确标出，因为实际电感值取决于线圈的物理设计，包括匝数、线圈的截面积、磁芯材料等因素。
在实际应用中，电感具有多种不同的类型和构造，如固定电感、可调电感、表面贴装电感、功率电感等。
尽管它们在物理形态和性能上有所不同，但在电路图中的表示方法基本一致，都是通过电感符号来识别。
需要注意的是，在具体设计和计算过程中，每个电感元件的参数值（如电感量、额定电流、直流电阻、工作频率等）可能会对电路的性能产生重要影响。
电感在电路设计中有广泛应用，如用于构成滤波电路、振荡电路、调谐电路等。
在这些应用中，电感与其他电子元件（如电容、电阻、晶体管等）协同工作，以实现特定的电路功能。
电感的选择和使用需根据具体电路的需求和条件来确定，以确保电路的稳定性和可靠性。
电感知识
绝大多数的电子元器件，如电阻器、电容器。
扬声器等，都是生产部门根据规定的标准和系列进行生产的成品供选用。
而电感线圈只有一部分如阻流圈、低频阻流圈，振荡线圈和LG 固定电感线圈等是按规定的标准生产出来的产品，绝大多数的电感线圈是非标准件，往往要根据实际的需要，自行制作。
由于电感线圈的应用极为广泛，如LC滤波电路、调谐放大电路、振荡电路、均衡电路、去耦电路等等都会用到电感线圈。
要想正确地用好线圈，还是一件较复杂的事情；这里提到的一些知识，有的是根据一些人的实践经验，只供读者参考。
1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。
如果将两只或两只以上的电感线圈串联起来总电感量是增大的，串联后的总电感量为：L串= L1+L2+L3+L4……线圈并联起来以后总电感量是减小的，并联后的总电感量为：L并= 1/(1/L1+1/L2+1/L3+1/L4+……)上述的计算公式，是针对每只线圈的磁场各自隔离而不相接触的情况，如果磁场彼此发生接触，就要另作考虑了。
2．电感线圈的检测在选择和使用电感线圈时，首先要想到线圈的检查测量，而后去判断线圈的质量好坏和优劣。
欲准确检测电感线圈的电感量和品质因数Q，一般均需要专门仪器，而且测试方法较为复杂。
在实际工作中，一般不进行这种检测，仅进行线圈的通断检查和Q值的大小判断。
可先利用万用表电阻档测量线圈的直流电阻，再与原确定的阻值或标称阻值相比较，如果所测阻值比原确定阻值或标称阻值增大许多，甚至指针不动（阻值趋向无穷大X 可判断线圈断线；若所测阻值极小，则判定是严重短路万果局部短路是很难比较出来人这两种情况出现，可以判定此线圈是坏的，不能用。
如果检测电阻与原确定的或标称阻值相差不大，可判定此线圈是好的。
此种情况，我们就可以根据以下几种情况，去判断线圈的质量即Q值的大小。
线圈的电感量相同时，其直流电阻越小，Q值越高；所用导线的直径越大，其Q值越大；若采用多股线绕制时，导线的股数越多，Q值越高；线圈骨架（或铁芯）所用材料的损耗越小，其Q值越高。
常用电子元器件知识和使用方法
常用电子元器件知识和使用方法1. 电阻器（Resistor）：电阻器是最常见的电子元件之一，用于改变电路的电阻值。
它的单位是欧姆（Ω），常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。
在使用时，需要根据电路需求选择合适的电阻值，并正确连接。
2. 电容器（Capacitor）：电容器用于储存和释放电荷，并在电路中起到滤波和耦合的作用。
它的单位是法拉（F），常见的几种类型包括固定电容器、变容电容器和电解电容器。
在使用时，需要根据电路需求选择合适的电容值，并正确连接。
3. 电感器（Inductor）：电感器用于储存和释放磁能，并在电路中起到滤波和耦合的作用。
它的单位是亨利（H），常见的几种类型包括固定电感器、变阻电感器和互感器。
在使用时，需要根据电路需求选择合适的电感值，并正确连接。
4. 二极管（Diode）：二极管是一种具有单向导电性的元件，用于将交流信号转换为直流信号、整流和限流。
常见的几种类型包括普通二极管、恢复二极管和稳压二极管。
在使用时，需要根据电路需求选择合适的二极管类型，并正确连接。
5. 三极管（Transistor）：三极管是一种放大和控制电流的元件，分为NPN型和PNP型。
它有三个引脚，分别为基极、发射极和集电极。
在使用时，需要根据电路需求选择合适的三极管类型，并正确连接。
6.晶体管（MOSFET）：晶体管是一种具有放大和控制电流的元件，分为N沟道型和P沟道型。
它有三个引脚，分别为栅极、源极和漏极。
在使用时，需要根据电路需求选择合适的晶体管类型，并正确连接。
7. 集成电路（Integrated Circuit，IC）：集成电路是将多个电子元件集成在一起的芯片，具有复杂的功能和高度集成的特点。
常见的几种类型包括逻辑门IC、放大器IC和存储器IC。
在使用时，需要根据电路需求选择合适的集成电路，并正确连接。
8. 电源（Power Supply）：电源是为电子设备提供电能的装置，包括直流电源和交流电源。
电感基础
主要内容一、电感的定义、分类和作用二、电感线圈的主要特性参数三、电感器的结构与特点四、电感使用的场合和频率特性五、常用电感六、TOKO电感产品介绍七、电感的应用电感线圈基本知识一、电感的定义、分类和作用电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
如下图所示，图中N为线圈的匝数。
若只考虑电感线圈的磁场效应且认为导线的电阻为零，则此种电感线圈即可视为理想电感元件，简称电感元件。
可见电感元件就是实际电感器的理想电路模型。
它是一个理想的二端电路元件。
今给线圈中通以变化的电流i(t),并设其参考方向如图中所示，则电流i(t)即要在线圈中产生磁通量Ф(t)，Ф(t)的参考方向也如图中所示，即Ф(t)与i(t)的参考方向之间符合右手螺旋关系。
I(t)与Ф(t)的参考方向的这种关系称为关联方向。
磁通量Ф(t)的单位为Wb。
磁通量Ф(t)与匝数N的乘积称为磁链，用Ψ表示。
若认为磁通量Ф(t)与线圈的每一匝都交链，则有Ψ=NФ(t)。
Ψ的单位也为Wb。
单位电流产生的磁链称为自感，也称电感，用L表示，即L=Ψ/i(t)=NФ(t)/i(t)L表征了电感元件产生磁链的能力。
L的单位为Wb/A=H（亨），有时还用毫亨（mH），微亨（μH）为单位。
1 mh=10-3H,1μH=10-6H.。
需要指出，上面是从电感元件的物理原型来定义理想电感元件的。
但它的一般定义则是从数学上定义的，即一个二端电路元件在任意时刻t，如果电流i(t)与其磁链Ψ(t)之间的关系为Ψ-i平面上的一条曲线，则此二端电路元件即称为理想电感元件，简称电感元件。
这条曲线称为电感元件的韦安特性（即磁链与电流的关系曲线）。
线性电感元件若电感元件的韦安特性为一条通过坐标原点的直线，如下图(a)所示，则称为线性电感元件，起韦安特性为Ψ=Li。
线性电感元件的电感L为一常量，与电压u(t)和电流i(t)无关，其电路符号如下图(b)所示。
电感_电感公式_电感单位
电感的定义在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感电感的定义是L=phi/i, 单位是韦伯电感是衡量线圈产生电磁感应能力的物理量。
给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。
通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。
实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。
如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。
1H=1000mH，1H=1000000uH电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路电感的特性与电容的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。
电感的特性是通直流、阻交流，频率越高，线圈阻抗越大。
电感器在电路中经常和电容一起工作，构成LC滤波器、LC振荡器等。
另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。
【电感器的种类】按照外形，电感器可分为空心电感器(空心线圈)与实心电感器(实心线圈)。
按照工作性质，电感器可分为高频电感器(各种天线线圈、振荡线圈)和低频电感器(各种扼流圈、滤波线圈等)。
按照封装形式，电感器可分为普通电感器、色环电感器、环氧树脂电感器、贴片电感器等。
按照电感量，电感器可分为固定电感器和可调电感器电感的作用：通直流，阻交流通直流:所谓通直流就是指在直流电路中,电感的作用就相当于一根导线,不起任何作用.阻交流:在交流电路中,电感会有阻抗,即XL,整个电路的电流会变小,对交流有一定的阻碍作用电感的原理-电感的工作原理万联芯城是国内优秀的电子元器件采购网，电子元器件供应商，万联芯城专业供应终端工厂企业原装现货电子元器件产品，所售电子元器件有IC集成电路，二三极管，电阻电容等多种类别主动及被动类元器件，可申请样片，长久合作可申请账期，万联芯城为客户提供方便快捷的一站式电子元器件配套服务，提交物料清单表，当天即可获得各种元件的优势报价，整单付款当天即可发货，物料供应全国，欢迎广大客户咨询，点击进入万联芯城电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
