Proe5.0出工程图详细操作步骤

Proe5.0出工程图详细操作步骤

出工程图详细操作步骤1.建立工程图:运行,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“yiliufati”,取消勾选“使用缺省模板”(图1),单击。

随后弹出“新建绘图”对话框,单击“缺省模型”下的“浏览”,指定已经绘制好的3D模型文件“”,“指定模板”选择“空”,“方向”为“横向”,“大小”选择“A3”,单击完成(图2),进入2D绘图环境。

2.绘图环境设置:选择“文件----绘图选项”,打开选项设置框,点击打开配置文件,打开路径为C:\Program Files\\text\,选择并打开配置文件,点击“应用”结束。

图1图23.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。

图3然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图4和图5。

点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”,右击打开右键菜单,取消勾选“锁定视图移动”(图6)。

然后鼠标指向视图,左键拖动至合适位置。

图6图4图5(2)创建投影视图:选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。

双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面----单一----完成”,在弹出的输入框中输入剖面名“A ”,单击,在俯视图中选择“TOP ”面作剖面(图7),单击“应用”结束,创建剖视图A-A 。

“视图显示”的设置同俯视图(完成后如图8)。

同理,以A-A 剖视图作为父视图创建图6图7图8其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了4个基本视图和2个剖视图(图9)。

(3)创建剖面符号:切换到,选择A-A剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C添加剖面符号(图10)。

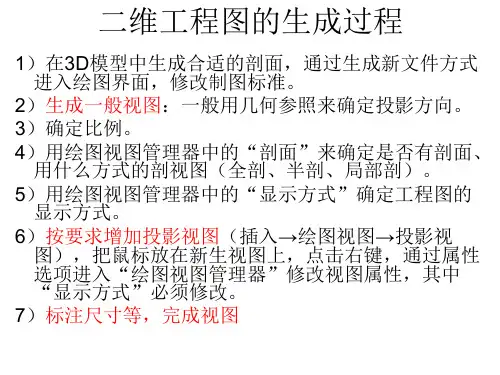

ProE5.0二维工程图的生成

ProE5.0二维工程图的生成
点击该选项可标注 新尺寸_这样的尺 寸没有驱动性
2.1.1 尺寸标注_中心线的显示
选择视图后出现选 择对话框,同尺寸 标注一样,选取要 显示的中心线打勾 即可
2.1.2 尺寸公差标注 1、在进入二维工程图前,在三维图中,通
过“工具”中的“选项”先把“tol_display”设 置为“NO”,并在二维工程图的“绘图选项” 中把“tol_display”也设置为“NO”。在所有尺 寸标注完后,在二维工程图的“绘图选项”中 把“tol_display”设置设为“yes”。
显示方式。 6)按要求增加投影视图(插入→绘图视图→投影视
图),把鼠标放在新生视图上,点击右键,通过属性 选项进入“绘图视图管理器”修改视图属性,其中 “显示方式”必须修改。 7)标注尺寸等,完成视图
视图的生成
通过该页面 选择视图方 式。
通过绘图视 图管理器来 确定视图属 性
2.1 尺寸标注:
2.1.1 尺寸标注(显示、标注) 2.1.2 尺寸公差标注 2.1.3 表面粗糙度标注 2.1.4 形位公差的标注
3、一旦生成基准后,在三维图中会增加相 应的基准标识。基准的删除只能在三维模型中 完成,二维工程图中没法删除基准。
4、强调:要用国家标准的基准符号,则需 在“绘图选项”中把 “gtol_datums” 设为 “std_iso ” __m60及以后的版本不用专门设 置了,默认的就是公制“std_iso ”
4、改变斜视图的位置:在视图管理器 中的“对齐”里去除“与其它视图对齐” 的选项。并通过右键进入快捷菜单,去掉 锁定功能。此后可任意移动斜视图的位置。
2.2.2 旋转视图 (断面图)的创建
• 机械制图中的断面图在Pro/E中被译成旋 转视图:
插入→绘制视图→旋转 1、选定断面图的父视图 2、单击鼠标左键确定画断面图的位置 3、选择断面图的剖面。

Proe5.0出工程图详细操作步骤

Proe5.0出工程图详细操作步骤

Proe5.0出工程图详细操作步骤1.建立工程图:运行 proe5.0,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“ yiliufati ”,取消勾选“使用缺省模板”(图1),单击对话框,单击“缺省模型” 下的“浏览”,指定已经绘制好的3D。

随后弹出“新建绘图”模型文件“ yiliufati.prt ”,“指定模板”选择“空” ,“方向”为“横向” ,“大小”选择“进入 2D 绘图环境。

A3 ”,单击完成(图2),图 1图 22.绘图环境设置:选择“文件 ---- 绘图选项” ,打开选项设置框,点击打开配置文件,打开路径为C:\Program ,选择并打开配置文件,点击“应用”结束。

3.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。

图 3 然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图 4 和图 5。

点击创建俯视图,在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”,右击打开右键菜单,取消勾选“锁定视图移动”(图 6)。

然后鼠标指向视图,左键拖动至合适位置。

图 6图 4 图 5(2)创建投影视图:图 6选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。

双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面 ---- 单一 ---- 完成”,在弹出的输入框中输入剖面名“ A ”,单击,在俯视图中选择“ TOP”面作剖面(图 7),单击“应用” 结束,创建剖视图 A-A 。

“视图显示”的设置同俯视图(完成后如图 8)。

图 7图 8同理,以 A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了 4 个基本视图和 2 个剖视图(图9)。

图9(3)创建剖面符号:切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C 添加剖面符号(图10)。
