第二章复杂直流电路的练习题
学业水平测试第二章复杂直流电路
第二章复杂直流电路1 . 图示电路中，10A 电流源A.产生120W功率 B.吸收120W功率 C.产生480W 功率 D.吸收480W功率答案：2 . 对回路电压定律∑U=0中各段电压正确的描述是A.沿所选的绕行方向，电位降低者为正B.沿所选的绕行方向，电位上升者为正C.沿所选的绕行方向，电位降低者为负D.跟具体电路有关答案：3 . 在下图所示的电路中，开关S闭合后与闭合前比较A.流过R1的电流不变，Uab不变B.流过R1的电流变化大，Uab不变C.流过R1的电流不变，Uab变化大D.流过R1的电流和Uab变化都很大答案：4 . 下图所示电路中，已知I1=2mA，I2=20mA，I3=4mA，则I4为A.-26 mAB.14 mAC.18 mAD.26 mA答案：5 . 电路最基本的定律是A.基尔霍夫定律B.叠加定理C.电磁感应定律D.戴维南定理答案：6. 某电路中两条支路的电流分别为：I1=3A,I2=-5 A,正确的说法是A.与的方向相反B.大于C.的实际方向与规定方向相同D.的实际方向与规定方向相同答案：7. 在图示电路中，可调变阻器R获得最大功率的条件是A.ΩB.ΩC.ΩD.Ω答案：8 . 基尔霍夫电压定律的表达式∑RI=∑E，表示在一个闭合回路中，各段电阻上电压降之和等于各电源电动势之和。
答案：9. 任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。
答案：10 . 任意的封闭电路不全是回路。
答案：11. 基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。
答案：12. 基尔霍夫电压定律是指沿任意回路绕行一周各段电压的代数和一定等于零。
答案：13. 基尔霍夫电流定律仅适用于电路中的节点，对于某一个封闭面是不适用的。
答案：14. 一个实际的电压源不论它是否接负载，电压源端电压恒等于该电源电动势。
答案：15. 电压源、电流源在电路中总是提供能量的。
答案：16 . 基尔霍夫定律既适用于线性电路，也适用于非线性电路。
第二章-复杂直流电路的练习题
第二章-复杂直流电路的练习题————————————————————————————————作者：————————————————————————————————日期：第二章 直流电路的分析与计算一、填空题1．所谓支路电流法就是以____ 为未知量，依据____ 列出方程式，然后解联立方程得到____ 的数值。
2．用支路电流法解复杂直流电路时，应先列出____ 个独立节点电流方程，然后再列出_____个回路电压方程（假设电路有n 条支路，m 各节点，且n>m ）。
3．根据支路电流法解得的电流为正值时，说明电流的参考方向与实际方向____；电流为负值时，说明电流的参考方向与实际方向____。
4.某支路用支路电流法求解的数值方程组如下：则该电路的节点数为____,网孔数为___。
10201002020502321321=-+=--=++I I I I I I I5.应用基尔霍夫定律计算出某支路电流是正值，表明该支路电流的_______方向与_______方向相同；支路电流是负值，表明_______。
6.基尔霍夫第一定律又称做_______定律，其数学表达式为_______。
7.基尔霍夫第二定律又称做_______定律，其数学表达式为_______。
8.电压源与电源的等效变换只对_______等效，对_______则不等效。
9.理想电压源的内阻r=_______，理想电流源的内阻r=_______，它们之间_______等效变换。
10.电压源等效变换为电流源时，I S =_______，内阻r 数值_______，由串联改为_______。
11.二端网络中有_______，叫做有源二端网络，二端网络中没有_______，叫做无源二端网络。
12.用戴维宁定理计算有源二端网络的等效电源只对_______等效，对_______不等效。
13.叠加原理只适用于_______电路，只能用来计算_______和_______，不能计算_______。

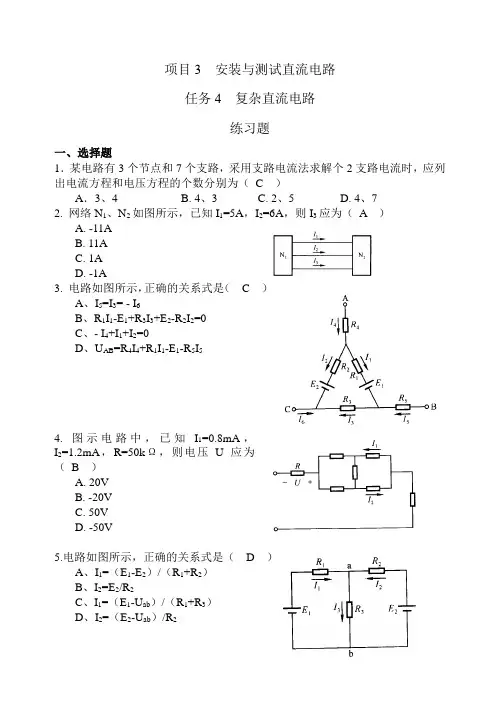

教学：项目3任务4复杂直流电路练习题
项目3 安装与测试直流电路任务4 复杂直流电路练习题一、选择题1．某电路有3个节点和7个支路，采用支路电流法求解个2支路电流时，应列出电流方程和电压方程的个数分别为（ C ）A．3、4 B. 4、3 C. 2、5 D. 4、72. 网络N1、N2如图所示，已知I1=5A，I2=6A，则I3应为（A ）A. -11AB. 11AC. 1AD. -1A3. 电路如图所示，正确的关系式是（ C ）A、I5=I3= - I6B、R1I1-E1+R3I3+E2-R2I2=0C、- I4+I1+I2=0D、U AB=R4I4+R1I1-E1-R5I54. 图示电路中，已知I1=0.8mA，I2=1.2mA，R=50kΩ，则电压U应为（ B ）A. 20VB. -20VC. 50VD. -50V5.电路如图所示，正确的关系式是（ D ）A、I1=（E1-E2）/（R1+R2）B、I2=E2/R2C、I1=（E1-U ab）/（R1+R3）D、I2=（E2-U ab）/R26.下面的叙述正确的是（ B ）A．电压源和电流源不能等效变换B．电压源和电流源变换前后内部不等效C．电压源和电流源变换前后对外不等效D．以上三种说法都不正确7. 图示电路中，变阻器R获得最大功率的条件（ B ）A. R=1.2ΩB. R=2ΩC. R=3ΩD. R=5Ω8. 图示电路中，当变阻器R值增大时，正确的答案是（ D ）A. U1增大B. U1减小C. U3不变D. U2增大9. 图示电路中，电流I的值的应为（ C ）A. 10AB. 2AC. -2AD. -10A10. 图示电路中，A、B两点间的电压U AB应为（A ）A. -18VB. 18VC. -6VD. 6V11.电路如图所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻均为R，则电压表的读数为（ B ）A．0B．EC．2ED．4E12. 实验测得某有源二端线性网络的开路电压为6V，短路电流为2A，当外接负载电阻为3，其端电压是（ B ）A. 2VB. 3VC. 4V13. 把图（a）所示的电路用图（b）所示的电流源等效替代，则该电流源的参数为（ D ）A. 3A、3ΩB. 3A、4ΩC. 1A、1ΩD. 1.5A、4Ω14. 图示电路中，ab两点间的开路电压是（ A ）A. 10VB. 18VC. -2VD. 8V15. 图示电路中，通过2Ω电阻中的电流I为（ C ）A. 4AB. 2AC. -2AD. 016. 图示电路中，已知I s1=3A，I s2=1A，那么正确的答案应是（A ）A. 恒流源I s1输出电功率30WB. 恒流源I s2输出电功率30WC. 恒流源I s1输出电功率5WD. 恒流源I s2输出电功率5W二、填充题1．图示电路中有 3 个节点，5 条支路，6 个回路。
《电工基础》练习及答案(3.复杂直流电路)
2．在右下图所示的电路中，已知 电流法求各支路的电流。
E1=E2=17 V ，R1=1Ω， R2=5Ω， R3=2Ω，用支路
8．如图 3-5 所示的电路中，有
节点，
条支路，
个回路，
个网孔。
9．如图 3-6 所示的电路中，已知电源电动势 E=12V ，电源内阻不计，电阻 R1、 R2
两端的电压为 2V 和 6V ，极性如图所示。那么电阻 R3、R4 、 R5 两端的电压大小分别
为
、
和
，请在图上标出电阻两端电压的极性。
3．电路如右下图所示， 已知电源电动势 E1=8V ，电源内阻不计， 电阻 R1=2 Ω，R2=12 Ω， R3=8Ω， R4=4 Ω。要使 R1 中的电流为零， E2 应为多大？
参考答案：
一、判断题： 1．× 2．√ 3．√ 4．× 5．× 6．√ 二、选择题： 1． A 2． B 3． C 4． B 5．C 6．C 三、填空题： 1．支路、节点、回路 2． 6 3． 5A ，－ 4A ，－ 1A ，0 4．参考方向、正、负 5． b、 n－ 1， b―（ n― 1） 6． 3、 5、 6、 3 7．－ 6A 、 0 8． 4、 6、 7、 3 9． 10V 、 6V 、 4V 四、计算题： 1． 5A 、 1A 、 4A 2． 5A 、 1A 、 6A 3． 20V
个
为回路电压方程式。
6．在图 3-3 所示的电路中有
个节点，
条支路，
个回路，
个网孔。
7．在图 3-4 所示所示的电路中，方框代表电源或电阻，各支路上的电流的参考方
向如图所示，则 I 1=
， I2=
。
四、计算题： 1．在右下图所示的电路中， 试用支路电流法求各支路的电流。

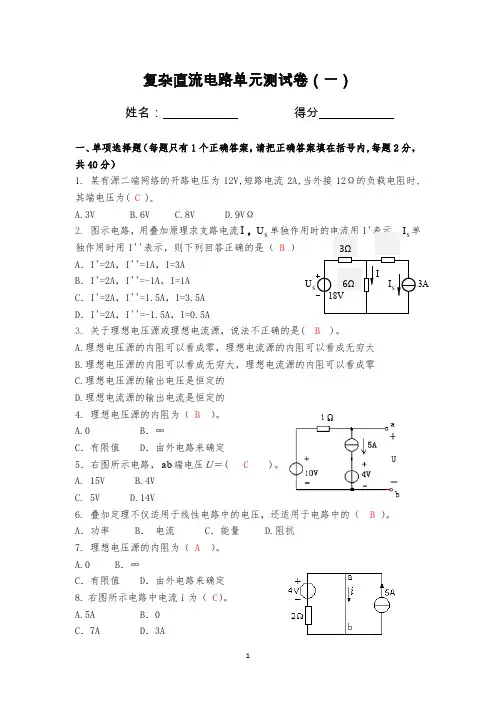

02复杂直流电路单元测试卷(含答案)
复杂直流电路单元测试卷（一）姓名： 得分一、单项选择题（每题只有1个正确答案，请把正确答案填在括号内,每题2分，共40分）1. 某有源二端网络的开路电压为12V,短路电流2A,当外接12Ω的负载电阻时,其端电压为( C )｡A.3VB.6VC.8VD.9V Ω2. 图示电路，用叠加原理求支路电流I ，S U独作用时用I''表示，则下列回答正确的是（ B ） A ．I'=2A ，I''=1A ，I=3A B ．I'=2A ，I''=-1A ，I=1A C ．I'=2A ，I''=1.5A ，I=3.5A D ．I'=2A ，I''=-1.5A ，I=0.5A3. 关于理想电压源或理想电流源，说法不正确的是( B )。
A.理想电压源的内阻可以看成零，理想电流源的内阻可以看成无穷大 B.理想电压源的内阻可以看成无穷大，理想电流源的内阻可以看成零 C.理想电压源的输出电压是恒定的 D.理想电流源的输出电流是恒定的4. 理想电压源的内阻为（ B ）。
A.0 B ．∞C ．有限值D ．由外电路来确定5．右图所示电路，ab 端电压Ｕ＝( C )。
A. 15V B.4V C. 5V D.14V6. 叠加定理不仅适用于线性电路中的电压，还适用于电路中的（ B ）。
A ．功率 B ． 电流 C ．能量 D.阻抗7. 理想电压源的内阻为（ A ）。
A.0 B ．∞C ．有限值D ．由外电路来确定 8. 右图所示电路中电流i 为（ C ）。
A.5A B ．0 C ．7A D ．3AU 3A9．电路如下图所示，对负载R 而言，虚线框的电路可用一个等效的电路代替，该电路是（ C ）。
A ．实际的电压源 B ．理想的电压源 C ．理想的电流源 D ．不能确定10．下图所示电路中，下列说法正确的是（ D ）。
第二单元复杂直流电路一轮复习
第一讲：基尔霍夫定律及支路电流法点击考纲：熟练掌握基尔霍夫定律的内容和适用场合。
熟练运用支路电流法求解电路中的电流和电压。
（一）课前尝试练习：1、看书Ｐ４０－４３完成下课知识准备（1）基尔霍夫电流定律指出流过任一节点的________________为零，其数学表达式为________________或，该定律也可推广应用于。
（2）基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时________________为零，其数学表达式为________________，该定律也可推广应用于求两点之间的。
（3）几个或多个元件首尾相连构成的无分支电路称为，此支路上流过任意元件的电流。
2、如图所示，为一网络的一部分。
则I1= ，I2= 。
3、某电路用支路电流法解的方程组如下：I1+I2+I3+I4=0I1R1-I4R4+E1=0I2R2-I4R4-E1-E2=0-I2R2+I3R3+E2+E3=0那么该电路的节点数为______________，网孔数为______________，支路数为______________，回路数为______________，并画出电路图。
4、判断下列说法是否正确（1）基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。
（）（2）任意的闭合电路都是回路。
（）（3）回路电流和支路电流是同一电流。
（）（4）在电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的流之和。
（）（5）基尔霍夫定律只适用于线性电路的计算。
（）5、如图2－3所示网络N1、N2，已知I1=5A，I2=6A，则I3为（）A、11AB、-11AC、1AD、-1AI1图2－4图2－36、如图2－4所示，电流I的值为（）Us的值为（）A、1AB、-2AC、2AD、-1AE、3VF、-3VG、2VH、-2V （二）课堂探究1、如图所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA和10mA，方向如图中所示，那么电阻R4、R5和R6中的电流分别是_____、______和_____，并在图上标出电流方向。
(完整版)复杂直流电路习题戴维南专题
复杂直流电路戴维宁定理专题1.利用戴维南定理求解如题83图中的电流I。
（1）断开待求支路,则开路电压U O＝V；(5分)（2）等效电阻R O＝Ω；（4分）（3）电流I＝ A。
（3分）题83图83．如图如示，试求：（1）用电源模型的等效变换求ab支路电流I；（6分，要有解题过程）（2）电压源端电压U；（3分）（3）3A恒流源的功率（2分），判断它是电源还是负载（1分）。
第83题图84．(12分)如题84图所示，试分析计算：(1)断开R，利用戴维南定理求有源二端网络的等效电压源模型。
(6分)(2)若a、b两端接上负载R，则R可获得最大功率是多少?(3分)(3)若负载R两端并接一个4μF的电容C，则C储存的电场能量是多少?(3分)第84题图解：(1)利用戴维南定理求解过程：第一步，开路电压U ab=_____V。
第二步，将题84图电路除源，画出无源二端网络如下：则无源二端网络的等效电阻R ab=____Ω.第三步，画出题84图的等效电路如下：(2)负载R L可获得最大功率的计算如下：(3)电容C储存的电场能量的计算如下：84.有源二端网络如图(a)所示，试分析计算：(1)利用戴维南定理求其等效电压源。
(8分)(2)若a、b两端接如图（b）所示电路图，则R L可获得的最大功率是多少?(4分)解：(1)利用戴维南定理求解过程：第一步，开路电压U ab=_____V。
（3分）第二步，将图（a）电路除源，画出无源二端网络如下：（2分）则无源二端网络的等效电阻R ab=____Ω.（1分）第三步，画出图（a）的等效电路如下：（2分）(2)如图（b）所示，负载R L可获得最大功率的计算如下：（4分）84、如题84（a）图所示电路中，用戴维宁定理求6Ω电阻中的电流I的大小，并计算30V 电压源的功率Pus，并说明是吸收功率还是产生功率。
解：第一步：将待求之路和3A电流源一起移开后如题84（b）图所示，求有源线性二端网络的开路电压U ab= V。
复杂直流电路习题
?
ib=i1=1 A
?
ia=is1-ib=2-1=1 A
3 、如图所示电路，用支路电流法求各支路电
流及各元件功率。
解： 2个电流变量I1和I2，
a I1
只需列 2个方程 。
2A
I2
5Ω
对节点 a列KCL方程：
10Ω
+
I2=2+ I1
5V
对图示回路列 KVL方程：
－
5I1+10I2=5
b
解得： I1=－1A
P4=－2U=－2×10=－20W 由以上的计算可知， 2A电流源发出 20W功率 ，其余 3个元件总共吸收的功率也是 20W ，可见
电路功率平衡。
4、用叠加原理求 I2
I1 A I2
A
I
'
2
A
I
'' 2
R1
+ R3 _ U1
I3
R2 +
U2 _
2?
+ 3? 6? _ 12V
2?Байду номын сангаас
3? 6?
+
7.2V _
ib
R2
is1
ia
R1
R3
＋
u s3 － i c
(a)
id
R1
R4
＋
R1 i s1
－
R2
R3
＋
i1 us3
－
(b)
R4
i2
解 根据电源等效变换， 可将图 (a)所示的电路等效变换成图 (b)所 示的电路。 在图 (b) 中， 假设回路电流为 i1和i2， 绕行方向如图 (b)所示， 其回路电流方程组为
电工基础练习题集
第一单元简单直流电路1、电路是由组成的，分别表述出它们的作用：㈠㈡㈢㈣2、电荷的叫做电流，规定移动方向为电流方向，形成电流必须具备两个条件：①②；3、电流大小的定义式为；单位是。
电流是量；电流的大小可以用直接测量。
电流的单位换算关系是：1A= mA= uA。
4、电阻是表示导体对。
金属导体电阻大小是由它的及的性质等因素决定的，它们之间的关系是：R= 。
5、部分电路欧姆定律：I= 。
U和I之间的这种关系是一种因果关系，那么，导体两端的电压是，导体中形成电流是。
利用部分电路欧姆定律可得R=U/I，它表示出性质，而决不能认为R与U成正比。
6、闭合电路（全电路）欧姆定律的表达形式为I= ，或，其中E是反映电源内部物理量，其定义式为E= ，r表示，R表示。
端电压随外电路电阻变化的规律是：电路处于导通状态时，端电压随外电路电阻的增大而，电路处于断路状态时，电路中的电流I= ，电源内阻压降U内= ，这时端电压U= 。
电路处于短路状态时，R=，I=，电源内部压降U内= ，端电压U= 。
7、电流通过用电器时，将电能转化为，电能的计算公式为W= ，电功率表示电流做功的物理量，其计算公式为P= 。
8、焦耳定律是表示电流热效应的规律，那么什么叫电流的热效应？答。
电热Q= ，热功率P热= 。
9、电源的功率是电源内部非静电力搬动电荷做功，将其他形式的能转化成，其转化功率为电源的功率。
其表达式为P= 。
电源的功率在内外电路上的分配关系为：P内= ；P外= ；电源输出功率随外电路电阻的变化规律：当外电路电阻小于电源内阻时，电源输出功率随外电阻的增大而；当外电路电阻大于电源内阻时，电源输出功率随外电阻的增大而，当外电路电阻等于电源内阻时，电源输出功率，且P m= 。
10、串联电路中流过每个电阻的电流，其数学表达式为I=，串联电路两端的总电压等于各个电阻两端电压，其表达式为U= 。
串联电路总电阻等于各电阻，即R= 。
串联电路消耗的总功率等于各电阻消耗的电功率，即P= 。
复杂直流电路测试题及答案
复杂直流电路测试题及答案1.选择题(每题3分，共12分)(1) 电路如图2 -1所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻都为R,则电压表的读数为______。
① 0② E③ 2E④ 4E(2) 电路如图2-2所示，正确的关系式是______。
①②③④(3) 电路如图2 - 3所示,正确的关系是______。
(4) 下面的叙述正确的是______。
①电压源和电流源不能等效变换②电压源和电流源变换前后内部不等效③电压源和电流源变换前后对外不等效④以上三种说法都不正确2.填空题(每空2分，共34分)（1）基尔霍夫电流定律指出：流过电路任一节点为零，其数学表达式为；基尔霍夫电压定律指出：从定律的任意点出发饶任意回路一周回到该点，为零，其数学表达式为。
（2）如图2-4所示的电路中，有个节点，条支路，个回路。
（3）如图2-5所示的电路中，已知电源电动势E = 12 V ,电源内阻不计，电阻R1、R2两端的电压为2V和6V ，极性如图中所示。
那么电阻R3、R4和R5两端的电压大小分别为、和，并在图上标出电阻两端的极性。
（4）图2-6所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA 和10mA，方向如图中所示。
那么流过电阻R4、R5和R6种的电流大小分别是、和，并在图上标出电流方向。
(5) 将图2-7所示的有源二端网络等效为一个电源，该电压源的电动势E0= ，内阻r0= 。
(6) 将图2-8所示的有源二端网络A, 如将电压表接在a、b两端点上，其读数为100 V; 如将电流表姐在a、b两端点上，其读数为2A。
那么a、b两点间的开路电压为，两点间的等效电阻为。
3.计算题（每题10分，共40分）（1）电路如图2 - 11所示，已知电源电动势E1= 6 V、E2= 1 V , 电源内阻不计，电阻R1= 1Ω,R2 = 2Ω, R3= 3Ω。
使用支路电流法求各支路上的电流。
（2）电路如图2-12所示，已知电源电动势E1= 8 V、E2= 12 V , 电源内阻不计，电阻R1= 4Ω,R2 = 1Ω,R3= 3Ω。
高中物理 第二章 直流电路 第3节 电阻的串联、并联及其应用练习(含解析)教科版选修3-1
第3节 电阻的串联、并联及其应用 一、单项选择题 1.如图所示电路由8个不同的电阻组成，已知R 1＝12 Ω，其余电阻阻值未知，测量A 、B 间的总电阻为4 Ω.今将R 1换成6 Ω的电阻，则A 、B 间的总电阻变为( )A ．6 ΩB ．4 ΩC ．3 ΩD ．2 Ω解析：不管这8个不同的电阻连接有多复杂，都可将除R 1之外的其他部分看成一个电阻R 2，由并联电阻计算公式可得R AB ＝R 1R 2R 1＋R 2＝4 Ω，将R 1＝12 Ω代入可得R 2＝6 Ω；将R 1换成6 Ω的电阻后R AB ′＝R 1′R 2R 1′＋R 2＝3 Ω，故选项C 正确．答案：C2.如图所示，电阻R 1、R 2、R 3、R 4满足R 1∶R 2∶R 3∶R 4＝1∶2∶3∶4，则当A 、B 间接上直流电压时，流过R 1、R 2、R 3、R 4的电流之比I 1∶I 2∶I 3∶I 4为( )A ．1∶2∶3∶4B ．3∶2∶1∶6C ．6∶3∶2∶11D ．3∶2∶1∶4解析：设流过R 4的电流为I ，R 1∶R 2∶R 3＝1∶2∶3，由电流分配与电阻成反比可知，流过R 1、R 2、R 3的电流之比为I 1∶I 2∶I 3＝6∶3∶2，故I 1＝611I ，I 2＝311I ，I 3＝211I ，故I 1∶I 2∶I 3∶I 4＝6∶3∶2∶11，故C 正确． 答案：C3．有一只电压表，它的内阻是100 Ω，量程为0.2 V ，现要改装成量程为10 A 的电流表，电压表上应( )A ．并联0.002 Ω的电阻B ．并联0.02 Ω的电阻C ．并联50 Ω的电阻D ．串联4 900 Ω的电阻解析：改装前电压表的满偏电流为I g ＝U g R g ＝0.2 V 100 Ω＝2×10－3 A ， 由电流表的改装原理可知需再并联一只R x 的电阻，R x ＝U g I －I g ＝0.210－2×10－3Ω＝0.02 Ω， 故选项B 正确．答案：B4.如图所示电路，滑动变阻器R 1的总阻值是200 Ω，定值电阻R 2的阻值是300 Ω，电源电压是6 V ，且保持不变，内阻忽略不计．当滑动变阻器的滑片P 由a 点滑到b 点时，电压表的变化是( )A ．2.4～6 VB ．3.6～6 VC ．6～3.6 VD ．6～2.4 V解析：由电路图可知电阻R 1、R 2串联．由U ＝IR 可知：电流不变时，滑片P 到b 之间的电阻越大，电压表的示数越大；当滑动变阻器的滑片P 在a 点时，电压表的示数最大，此时电压表测量电源的电压，即U 最大＝6 V ；当滑动变阻器的滑片P 在b 点时，电压表的示数最小，此时电路中的电流I ＝U R 总＝6500A ＝0.012 A ，电压表的示数U 最小＝IR 2＝0.012 A×300 Ω＝3.6 V ．所以，滑动变阻器的滑片P 由a 滑到b 时，电压表的变化是6～3.6 V ，选项C 正确．答案：C5．一个电流表由小量程的电流表G 与电阻R 并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是( )A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻解析：电流表读数比准确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应该给电阻R 串联一个阻值比R 小得多的电阻，从而使通过G 的电流变大．答案：A二、多项选择题6．下列说法正确的是( )A ．一个电阻R 和一根电阻为零的理想导线并联，总电阻为零B ．并联电路的总电阻一定小于并联支路中最小的电阻C ．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D ．电阻R 和阻值无穷大的电阻并联，总电阻为无穷大解析：理想导线把电阻R 短路，总电阻为零，A 正确．在并联电路中，由并联电路的特点知总电阻小于并联支路中的最小电阻，若一无穷大的电阻和电阻R 并联，阻值为R ，B 正确，D 错误．当并联支路的某一电阻增大或减小时，总电阻也随着增大或减小，C 正确．答案：ABC7．在如图所示的电路中，通过电阻R 1的电流I 1是( )A ．I 1＝UR 1B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2解析：由串联电路的特点可知I 1＝U 1R 1＝I 2＝U 2R 2＝I ＝U R 1＋R 2，故B 、C 正确． 答案：BC8．两个电压表V 1和V 2是由完全相同的两个小量程电流表改装成的，V 1的量程是5 V ，V 2的量程是15 V ，为了测量15～20 V 的电压，把两个电压表串联起来使用，下列说法正确的是( )A ．V 1和V 2的示数相等B ．V 1和V 2的指针偏转角度相同C ．V 1和V 2的示数不相等，指针偏转角度也不相同D ．V 1和V 2的示数之比等于两个电压表的内阻之比解析：该题可以按以下两个过程求解：(1)两表指针偏转角度大小的确定：两电压表串联，通过它们的电流相同，指针偏转角度相同，B 对，C 错．(2)两表示数大小的确定：V 1和V 2的示数就是两电压表的分压，根据串联电路的特点，V 1和V 2的示数之比等于两个电压表的内阻之比，A 错，D 对．答案：BD9．用两个相同的电流表G 改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是( )A ．若两表串联，则指针偏角θ1＜θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，A 1示数大于A 2示数D ．若两表并联，则指针偏角θ1＞θ2，两表示数相等解析：电流表G 并联一个电阻R 就改装成电流表A ，A 1的量程比A 2的大，则与A 1对应所并联的电阻R 1比与A 2对应所并联的电阻R 2小，即R 1＜R 2.若两电流表串联，如图甲所示，因R 1＜R 2，则R 1分的电流比R 2分的电流多，所以电流表A 1中的表头电流就比电流表A 2中的表头电流小，指针偏角θ1＜θ2，但两电流表示数相等，故A 正确，B 错误．若两电流表并联，如图乙所示，因两表头并联，电压相等，流过表头的电流相等，指针偏角θ1＝θ2，但两电流表示数不相等，A 1的示数大于A 2示数，故C 正确，D 错误．答案：AC三、非选择题10.用伏安法测电阻，可采用如图所示的甲、乙两种接法．其所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V 、0.5 A ，则此电阻的测量值为________Ω，真实值为________Ω.解析：(1)R A R V ＝0.5×5 000 Ω＝50 Ω＜R x ，R x 为大电阻，故电流表采用内接法误差较小，应用甲电路．(2)如果采用乙电路，则有R 测＝U I ＝100.5 Ω＝20 Ω， U R x ＋U R V＝I解得R x ≈20.1 Ω.答案：(1)甲 (2)20 20.111．现有一块小量程电流表G(表头)，满偏电流为50 μA，内阻约为850 Ω.计划把它改装成1 mA 、10 mA 的双量程电流表．可供选择的器材有：滑动变阻器R 1，最大阻值20 Ω；滑动变阻器R 2，最大阻值100 kΩ；电阻箱R ′，最大阻值9 999 Ω；定值电阻R 0，阻值1 kΩ；电源E 1，电动势1.5 V ；电源E 2，电动势3.0 V ；电源E 3，电动势4.5 V(电池内阻均不计)；标准电流表A ，满偏电流1.5 mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及导线若干．(1)采用如图甲所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为________；选用的电池为________．(2)将G 改装成双量程电流表，现有两种备选电路，如图乙和图丙所示．其中图________为合理电路．另一电路不合理的理由是____________________．(3)将改装后的电流表与标准电流表逐格进行校对(仅校对1 mA 量程)，画出所用电路图，图中待校对的电流表符号用A G 表示．解析：(1)半偏法测电阻时，要求干路电流几乎不变，为此滑动变阻器阻值应远大于电流表内阻，同时电源电动势越大越好，故滑动变阻器应选R 2，电源选E 3.(2)图乙为合理的电路．若采用图丙所示电路，在电路工作的情况下更换量程时，即S 3由R d 换至R c 的过程中，两电阻R d 、R c 都未与G 并联，这时G 会因电流过大而被烧坏．(3)为了从零到量程范围内进行逐格校对，滑动变阻器应选用分压接法，所以滑动变阻器选择阻值较小的R 1即可．改装成量程为1 mA 的电流表时需要并联的电阻R x ＝I g R g I m －I g≈45 Ω，改装后的电流表A G 的内阻R A ≈43 Ω.因43 Ω×1 mA＝0.043 V ，所以电源选电动势最小的E 1即可．当选用E 1＝1.5 V 的电源后，必须再串联一电阻R 0加以保护，才能使其安全工作．校表电路如图所示．答案：(1)R 2 E 3 (2)见解析 (3)图见解析12.在如图所示的电路中，小量程电流表的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω. (1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？(2)当S 1和S 2均闭合时，改装成的表是什么表？量程为多大？解析：(1)S 1和S 2均断开时，电阻R 1与小量程电流表串联，可组成较大量程的电压表，电压表的内阻R V ＝R g ＋R 1＝1 000 Ω.所以，电压表两端的电压最高为U ＝I g R V ＝0.001×1 000 V＝1 V ，即改装而成的电压表的量程为1 V.(2)S 1和S 2均闭合时，电阻R 1被短路，电阻R 2与小量程电流表并联，组成较大量程的电流表． 当小量程电流表满偏时，通过R 2的电流为I R 2＝I g R g R 2＝0.001×100100999A ＝0.999 A ， 故改装后电流表量程为I ＝I R 2＋I g ＝0.999 A ＋0.001 A ＝1 A. 答案：(1)电压表 1 V (2)电流表 1 A。
新课标教科版31选修三第二章直流电路单元试题2
直流电路练习1.三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为CA.1∶2∶5B.5∶2∶1C.10∶5∶2D.2∶5∶102.如图所示的电路中, U=120 V, 滑动变阻器R2的最大值为200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为BA.60 VB.40 VC.80 VD.120 V3.有一量程为0.6 A的电流表，内阻为R1，今用一个与R1等值的电阻与电流表并联，再与阻值为10Ω的电阻R串联，接入电路后，电流表示数为0.4 A.则下述结论中正确的是BA.电阻R消耗的功率为1.6 WB.电阻R消耗的功率为6.4 WC.电流表内阻为10ΩD.分流电阻为5Ω4.一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为BA.500 WB.25 WC.2000 WD.475 W5.如图所示，电源电动势为4 V，当接通K时，灯L1和L2均不亮，用电压表测得U ab=0，U bc=0，U cd=U ad=4 V.由此可知断路处是DA.灯L1B.灯L2C.灯L1和L2D.变阻器R6.按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得U cd=U bd=0，U ad=6 V.由此可断定该电路可能发生的故障是CA.R1短路B.R2短路C.R1断路D.R2断路7.如图所示，A、B两灯的电阻相同，当滑动变阻器的滑动触头C向下滑动时，下面哪种判断正确A.A灯变亮，B灯变亮B.A灯变暗，B灯变亮C.A灯变暗，B灯变暗D.A灯变亮，B灯变暗8.如图所示，经过精确校准的电流表A 1、A2的读数分别为1 A、2 A.若两电流表的内阻相等，且不是远小于R1、R2的阻值，则可断定R1与R2的比值DA.小于或等于1/2B.大于1/2而小于2C.等于2D.大于212.一个标明“1 kΩ40 W”的电阻器，表明ABCA.允许通过它的最大电流是0.2 AB.额定电压是200 VC.在额定电压下消耗的电功率为40 WD.加50 V电压时消耗的电功率为10 W9.如图所示，电路中灯泡L1和L2都不亮，用电压表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U.则电路的故障为BA.变阻器R短路B.变阻器R断路C.灯泡L1断路D.灯泡L1和L2都断路10.如图所示电路，R1≠R2≠R3，电源内阻不计.如将电流表和电源位置互换，则关于电流表示数的说法中正确的是AA.不变B.变大C.变小D.无法确定11.当导体两端的电压为零时，以下说法正确的是ABA.电流为零，导体的电阻可不为零B.导体的电阻为定值时，电流一定是零C.导体的电阻和电流一定都是零D.导体的电阻和电流可以都不是零13.如图所示电路中，已知R 2=R 4.现用内阻很大的电压表分别测量A 、C 间和B 、D 间的电压，测知U AC =8 V ，U BD =12V.则A 、E 两点间的电压U AE 应为BA.6 VB.20 VC.24 VD.无法确定14.四个不相同的电灯连接在如图1所示的电路中，都正常发光，按明亮程度顺序排列是甲、乙、丙、丁，最亮的是甲.则它们的额定电压的大小关系可能是BCDA.甲最大，依次是乙、丙、丁B.甲最大，乙、丙相等，丁最小C.乙、丙相等且最大，丁最小D.甲、乙、丙相等，丁最小15.电路如图所示，电压U 保持不变，开关S 断开时，电阻R 2与R 3 消耗的电功率相等；开关S 闭合时，电阻R 2消耗的电功率等于R 3消耗的电功率的9倍.则ABCA.R 1∶R 2=2∶1B.R 1∶R 3=2∶9C.S 断开时，R 1消耗的电功率与R 3消耗的电功率之比为2∶1D.S 断开时，电路消耗的总电功率与S 闭合时电路消耗的总电功率之比为9∶402.某种电阻丝横截面积为0.1 mm 2，电阻率为1.0×10－6Ω·m ，如果用它绕制一个12Ω的电阻，需用此电阻丝______m.1.23.有两个电炉，甲的电炉丝电阻为R 1，乙的电炉丝电阻为R 2，且R 1＞ R 2.把它们串联在电路中，___甲___的电功率较大；若并联在电路中，则_乙_____的电功率较大.4.在如图14－11所示的电路中，电流表、电压表的读数如图所示， 则通过R 的电流是______A ，加在电阻R 两端的电压是______V ，这个电阻的阻值R =______. V AV 0 5 1015 01 2 3答案：2.40 12.0 55.电源内部，非静电力把正电荷从______极移到______极，因此带正电的极板是电源的______极，带负电的极板是电源的______极. 负 正 正 负6.两根同种材料的电阻丝，长度之比为1∶5，横截面积之比为2∶3，则它们的电阻值之比为______.将它们串联后接入电路中，则它们两端电压之比为______，电流之比为______；如果将它们并联后接入电路中，则它们两端电压之比为______，电流之比为______.3∶10 3∶10 1∶1 1∶1 10∶31.把一个滑动变阻器与电流表串联后再与电压表并联，然后接于电池的两极上.当变阻器的滑动头在某一位置时，电流表的读数是0.2 A ，电压表的读数是1.8 V ；当滑动头移到另一位置时，电流表读数是0.4 A ，电压表读数是1.6 V .试求该电池的电动势和内阻.(r =1Ω E =2 V)2.如图14－13所示的电路中，电源电动势E =9 V ，电阻R 1=2.5Ω，R 2=3Ω，当电阻箱R x 调到3Ω时，电流表的示数为2 A.求：（1）电源的内电阻；（2）调节电阻箱，使电流表的示数为1.8 A 时，电阻R 2消耗的电功率.(1）r =0.5Ω （2）P 2=4.32 W R 1R 2R xA r K ER 1R 3R 2E r ，图14－13 图14－14 3.在图14－14电路中，电源由6个电动势为1.5 V 、内电阻为0.1Ω的电池串联而成，R 1为4.4Ω，R 2为6Ω，变阻器R 3开始时接入电路的阻值为12Ω，R 2的额定功率为3 W.问：（1）此时通过R 1的电流是多大？（2）此时电源的输出功率是多大？（3）为确保R 2消耗的实际功率不超过它的额定功率，变阻器R 3接入电路的阻值应满足什么条件？（1）1 A （2）8.4 W （3）R ≤17Ω1.在用电流表、电压表分别测定三个干电池的电动势和内电阻的实验中，得到如图14－16所示的U －I 图象， 则三个干电池的电动势E a 、E b 、E c 的大小关系是______.内电阻r a 、r b 、r c 的大小关系是______.（用“>”“<”“=”符号连接）U O ab cUIV AA B U 00甲 乙 图14－16 图14－17 答案：E a =E b ＞E c r b ＞r a ＞r c2.用图14－17中甲所示的电路测出电源的电动势E 和内电阻 r ，对A 、B 两个电池测得的实验图线如图乙所示.则（ ）ABDA.E A ＞E BB.r A ＞r BC.电流都为I 0时，它们的内压降相等D.路端电压都为U 0时，它们的输出功率相等1.关于导体和绝缘体的如下说法，其中正确的有ACA.超导体对电流的阻碍作用等于零B.自由电子通过导体时，不会受到阻碍C.绝缘体接在电路中，仍有极微小电流D.绝缘体内一个自由电子也没有2.一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64 Ω.则导线原来的电阻值为CA.128 ΩB.32 ΩC.4 ΩD.2 Ω3.直径0.3 mm 的细铅丝通以1.8 A 的电流时被熔断，直径0.6 mm 的粗铅丝通以5 A 的电流时被熔断.如果由长度相同的20根细铅丝和一根粗铅丝并联组成电路的保险丝，则通过电流为多大时，电路断开BA.5 AB.30 AC.36 AD.55 A4.两个定值电阻R 1、R 2串联后接在输出电压U 稳定于12 V 的直流电源上.有人把一个内阻不是远大于R 1、R 2的电压表接在R 1两端，如图所示，电压表示数为8 V.如果他把此电压表改接在R 2两端，则电压表的示数将AA.小于4 VB.等于4 VC.大于4 V 小于8 VD.等于或大于8 V6.如图所示，R 1为定值电阻，R 2为可变电阻，E 为电源电动势，r 为电源内阻.以下说法中正确的是ACA. 当R 2=R 1+r 时，R 2获得最大功率B.当R 1=R 2+r 时，R 1获得最大功率C.当R 2=0时，R 1获得最大功率D.当R 2=0时，电源输出功率最大7.如图所示,设电表内阻对电路的影响不计，外电阻R 1≠R 2≠R 3.若把电流表和电压表位置对换，则BCA.电流表读数为零B.电压表读数为零C.电流表读数不为零D.电压表读数不变8.若将两个电源的U -I 关系图象画在同一直角坐标系上，如图所示，由图象可得出正确的结论是ADA.电动势E 1=E 2，内阻r 1<r 2B.电动势E 1=E 2，内阻r 1>r 2C.发生相同电流变化，电源1的路端电压变化较大D.发生相同电流变化，电源2的路端电压变化较大9.）图中电阻R 1、R 2、R 3的阻值相等，电池的内阻不计.开关K 接通后流过R 2的电流是K 接通前的B A.21 B.32 C.31 D.41 10.用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定CA.R =150 ΩB.R =1500 ΩC.1000 Ω<R <1500 ΩD.1500 Ω<R <2000 Ω11.在电解液中，（1）若5 s 内沿相反方向通过某截面的正、负离子的电荷量均为5 C ，则电解液中的电流为_________A.（2）若5 s 内到达阳极的负离子和到达阴极的正离子均为5 C ，则电流为_________A. 答案：2 114.在一次研究性学习的实验探究中,某组同学分别测绘出一个电源的路端电压随电流变化的关系图线,还测绘出了一个电阻两端的电压随电流表化的关系图线,如图中AC 和OB .若把该电阻R 接在该电源上构成闭合电路(R 为唯一用电器),由图可知，外电阻的电阻值是_________，电源的电阻是_________，电源的输出功率是_________，电源的效率是_________.答案：1.2 Ω 0.3 Ω 1.2 W 80%15.在某次研究电源的实验中发现一个电源因其外电路电阻的某一次变化使电源两端的电压增大了0.48 V ，并使输出电流同时变化了4 A.则这个电源的内电阻为_________.答案：0.12 Ω18.在图示的电路中，电源电动势E =12 V ，内阻r =2 Ω，R 1=10 Ω.当滑动变阻器在某一位置时，电路中电压表读数为2 V ，电流表读数为0.8 A.两电表均为理想电表.求R 2的阻值.答案：5 Ω19.如图所示，输入电压U AB =200 V ，变阻器R 1标有“150 Ω 3 A ”，负载电阻R 2标有“50 Ω 2 A ”，求输出电压U ab 的变化范围. 答案：75 V ≤U ab ≤100 V。
《复杂直流电路》测试题2-3
高三计算机专业电子技术复习题《复杂直流电路》测试题班级学号 姓名 得分一、 判断题l.基尔霍夫定律适用于任何电路。
( ) 2.基尔霍夫电压定律公式中的正负号， 只与回路的绕行方向有关， 而与电流、 电压、电动势的方向无关。
（ ） 3.理想电压源与理想电流源是可以等效互换的。
( ) 4.戴维南定理适用于有源二端网络，对其中的元件没有要求。
( ) 5.若电源的开路电压为 60V ，短路电流为 2A ，则负载从该电源获得的最大功 率为 30W 。
( ) 6.任何一个有源二端网络都可以用一个等效电源来替代。
（ ） 7.在电路中恒压源、恒流源一定都是发出功率。
（ ） 8.叠加定理可以叠加电压、电流，但不能叠加功率。
（ ） 9.叠加定理只适用于直流电路，不适用于交流电路。
（ ）10.某电路有 3 个节点和 7 条支路，若采用支路电流法求解各支路电流时， 应列 5 个方程。
（ ） 二、 选择题1、如图所示，电阻 R1 阻值增大时，则（ A.恒压源 E 产生的电功率减小 B.恒压源 E 产生的电功率增大 C.恒压源 E 消耗的电功率减小 D.恒压源 E 消耗的电功率增大）2、如图示电路中，开关 SA.电压 UB.电流 IC.电压源功率D.电流源功率由打开到闭合，电路内发生变化的是（ ）3、在图 1-3 所示的电路中， R L =2Ω，图(a)电路中， R L 消耗的功率为 2W ，图 (b)电路中， R L 消耗的功率为 8W ，则图(c)电路中， R L 消耗的功率为（ ）。
＋4Ω 1ＶＵ＋ －Ｓ R 1R 2E-+u C 60 Ω(c)1 页R L2A3Ω2Ω Ｉ 1ΩＩｓ+USR L-(a)戚志将I S(b)I S+U S-第S30 Ω100 μF12V4/10/2014 R L高三计算机专业电子技术复习题A 、2WB 、8WC 、10W4、如图示电路中， R 能获得的最大功率是（ A.60W B.90W C.30W6Ω 20V＋2Ω－＋20V2Ω 5A4Ω－第 4 小题5、由叠加定理可求得图中， U=（ ） A.15V B. －5V C.5V6、如图，NA 为线性有源二端网络当 S 置“1”位置时电流表读数为 2A ，S 置 “2”时，电压表读数为 4V ，则当 S 置“3”时，电压 U 为（ ） A.4V B.10V C.18V D.8VS31 2 ＋NAU 2AA V－7、如图示电路中， A 点电位为（ ）A ．12VB ．34VC ．14VD ．8V＋6A 5Ω U12 V ＋ － 1Ω 1Ω第 5 小题D. －15VD.120WD 、18W）1ΩR－2A 10V3Ω6ΩIa6V 2Ωcb1Ω10V－10V ＋V第 7 小题图 第 8 小题图8．如图所示电路中， U bc 和 I 为( )A ．U bc ＝-16V ，I ＝ -8AB ．U bc ＝l0V ，I ＝5AC ．U bc ＝16V ，I ＝ 8AD ．U bc ＝16V ，I ＝ -8A9．如图所示电路中，下列各式正确的是 ( ) A.I1=E1/R1 B.I2=-E2/R2 C.I1=(-E1-E2)/(R1+R2) D.I2=(-E2-Uab)/R2戚志将第 2 页 4/10/2014高三计算机专业电子技术复习题10．如图所示， 要使 21Ω 电阻的电流 I 增大到 3I ，则 21Ω 电阻应换为 ( ) A ．50Ω B ．40Ω C ．3Ω D ．10Ω三、填空题1．求图中，等效电阻 Rab ＝Ω 。
高中物理-直流电路 练习(含答案)
高中物理-直流电路练习（含答案）直流电路1、有A、B、C、D四个电阻,它们的I-U图线如图所示,其中电阻最小的是()A．A B．BC．C D．D2、(多选)如图所示,两个横截面积不同、长度相等的均匀铜棒接在电路中,其两端电压为U,则()A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2D．细棒两端电压U1大于粗棒两端电压U23、一个电流表的满偏电流I g＝1 mA,内阻为500 Ω,要把它改装成一个量程为10 V的电压表,则应在电流表上()A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻4、在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V；当开关S1、S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R,电源内阻为r.由以上数据可知Rr为()A．53B．35C．23D．325、如图所示,直线A为某电源的U-I图线,曲线B为某小灯泡的U-I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 WC．2 W,3 W D．4 W,6 W6、如图所示的电路图是一个应用“非”电路的简易火警报警电路,则图中X框、Y框中应是()A．X为热敏电阻,Y为可变电阻B．X为热敏电阻,Y为开关C．X为可变电阻,Y为热敏电阻D．X、Y均为热敏电阻*7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻之比R a∶R b为()A．1∶1 B．1∶2C．2∶1 D．1∶4*8、如图所示的伏安法测电阻的电路中,电压表的内阻为3 kΩ,读数为3 V；电流表内阻为10 Ω,读数为4 mA.待测电阻R的真实值等于()A．750 ΩB．760 ΩC．1 000 ΩD．1 010 Ω*9、如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是12 Ω*10、A、B为“220 V,100 W”的两盏相同的灯泡,C、D为“220 V,40 W”的相同灯泡,现将四盏灯泡接成如图所示电路,并将两端接入电路,各灯实际功率分别为P A、P B、P C、P D,则实际功率的大小顺序正确的是()A．P A＞P B＞P C＞P D B．P D＞P A＞P B＞P CC．P B＞P C＞P A＞P D D．P B＞P D＞P A＞P C*11、(双选)如图所示,为温度报警器的示意图,R0为一热敏电阻,下列对此电路的分析正确的是()A．当R0的温度升高时,R0减小,A端电势降低,P端的电势升高,蜂鸣器就会发出报警声B．当R0的温度升高时,R0减小,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声C．当增大R1时,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声D．当增大R1时,A端的电势降低,P端的电势升高,蜂鸣器就会发出报警声12、A、B两地相距40 km,从A到B两条输电线的总电阻为800 Ω.若A、B之间的某处E两条线路发生短路．为查明短路地点,在A处接上电源,测得电压表示数为10 V,电流表示数为40mA.求短路处距A多远？13、电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加热和保温功能,其工作原理大致相同,如图所示为某种电热式用电器的简化电路图,主要元件有电阻丝R1、R2和自动开关S,问：(1)当开关S闭合和断开时,用电器分别处于什么状态？(2)用电器由照明电路供电,U＝220 V,设加热时用电器的功率为400 W,保温时用电器的功率为40 W,则R1和R2分别为多大？直流电路1、有A、B、C、D四个电阻,它们的I-U图线如图所示,其中电阻最小的是()A．A B．BC．C D．DA[由于在I-U图像中,图线的斜率k＝IU＝1R,故斜率越大,电阻越小,所以A的电阻最小,选项A正确．]2、(多选)如图所示,两个横截面积不同、长度相等的均匀铜棒接在电路中,其两端电压为U,则()A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2D．细棒两端电压U1大于粗棒两端电压U2ACD[设两段铜棒,细棒电阻为R1,粗棒电阻为R2,由电阻定律R＝ρlS知R1>R2,由于两棒串联,故电流相等,即I1＝I2,由欧姆定律I＝UR得U1>U2,故A、D正确；由E＝Ud,知细棒内的场强E1大于粗棒内场强E2,所以C对；又由I＝neS v可知,两段铜棒I、n、e相同,而S1<S2,故自由电子定向移动的平均速率v1>v2,所以B错．故正确答案为A、C、D.]3、一个电流表的满偏电流I g＝1 mA,内阻为500 Ω,要把它改装成一个量程为10 V的电压表,则应在电流表上()A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻C[把一个电流表改装成一个电压表,要串联一个电阻,可知B、D错误；通过电流表的电流为I g时,电流表表头两端的电压U g＝I g R g＝1×10－3×500 V＝0.5 V,串联电阻R分担的电压U R＝U－U g＝10 V－0.5 V＝9.5 V,所以串联电阻的阻值R＝U RI g＝9.5 V1×10－3A＝9.5 kΩ.C正确,A错误．]4、在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V；当开关S1、S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R,电源内阻为r.由以上数据可知Rr为()A．53B．35C．23D．32D[当开关S1断开,S2闭合时,电压表的读数即为电源电动势,所以E＝3 V；当S1、S2都闭合时,U外＝1.8 V,U内＝1.2 V,则Rr＝1.8I1.2I＝32,故D项正确．]5、如图所示,直线A为某电源的U-I图线,曲线B为某小灯泡的U-I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 WC．2 W,3 W D．4 W,6 WD[用该电源和小灯泡组成闭合电路时,电源的输出功率是UI＝2×2 W＝4 W,电源的总功率是EI＝3×2 W＝6 W．选项D正确．]6、如图所示的电路图是一个应用“非”电路的简易火警报警电路,则图中X框、Y框中应是()A．X为热敏电阻,Y为可变电阻B．X为热敏电阻,Y为开关C．X为可变电阻,Y为热敏电阻D．X、Y均为热敏电阻C[温度升高时,Y处的热敏电阻阻值变小,所分电压变小,则A处变为低电位,由于“非”逻辑电路,输出端为高电位,故报警灯L发光报警,应选C.]*7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻之比R a∶R b为()A．1∶1 B．1∶2C．2∶1 D．1∶4D[将题(a)图半球形导体材料看成是等大的两半部分的并联,则题(b)图中可以看成是两半部分的串联,设每一半部分的电阻为R,则题(a)图中电阻R a＝R2,题(b)图中电阻R b＝2R,故R a∶R b ＝1∶4.]*8、如图所示的伏安法测电阻的电路中,电压表的内阻为3 kΩ,读数为3 V；电流表内阻为10 Ω,读数为4 mA.待测电阻R的真实值等于()A．750 ΩB．760 ΩC．1 000 ΩD．1 010 ΩC[R的真实值R＝UI－UR V,代入数据得R＝1 000 Ω,选项C正确．]*9、如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是12 ΩA[因电源的U-I图像纵轴坐标并不是从零开始,故纵轴上的截距虽为电源的电动势,即E＝6.0 V,但横轴上的截距0.5 A并不是电源的短路电流,且内阻应按斜率的绝对值计算,即r＝⎪⎪⎪⎪⎪⎪ΔUΔI ＝6.0－5.00.5－0Ω＝2 Ω.由闭合电路欧姆定律可得电流I＝0.3 A时,外电阻R＝EI－r＝18 Ω.]*10、A、B为“220 V,100 W”的两盏相同的灯泡,C、D为“220 V,40 W”的相同灯泡,现将四盏灯泡接成如图所示电路,并将两端接入电路,各灯实际功率分别为P A、P B、P C、P D,则实际功率的大小顺序正确的是()A．P A＞P B＞P C＞P D B．P D＞P A＞P B＞P CC．P B＞P C＞P A＞P D D．P B＞P D＞P A＞P CB[根据R＝U2P得：R A＝R B＝2202100Ω＝484 Ω,R C＝R D＝220240Ω＝1 210 Ω；由电路图可知,B、C并联,所以电压相等,根据P＝U2R可知：P B＞P C,A、D串联,电流相等,根据P＝I2R可知,P D＞P A；A、D的电流大于B、C的电流,根据P＝I2R可知：P A＞P B,P D＞P C；所以P D＞P A＞P B＞P C.故B项正确．]*11、(双选)如图所示,为温度报警器的示意图,R0为一热敏电阻,下列对此电路的分析正确的是()A．当R0的温度升高时,R0减小,A端电势降低,P端的电势升高,蜂鸣器就会发出报警声B．当R0的温度升高时,R0减小,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声C．当增大R1时,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声D．当增大R1时,A端的电势降低,P端的电势升高,蜂鸣器就会发出报警声BC[当R0的温度升高时其电阻会减小,A端电势升高,P端电势降低,蜂鸣器会报警；当R1增大时,R0上消耗的电压减小,A端电势升高,P端电势降低,蜂鸣器报警．]12、A、B两地相距40 km,从A到B两条输电线的总电阻为800 Ω.若A、B之间的某处E两条线路发生短路．为查明短路地点,在A处接上电源,测得电压表示数为10 V,电流表示数为40 mA.求短路处距A多远？解析：根据题意,画出电路如图所示,A 、B 两地相距l 1＝40 km,原输电线总长2l 1＝80 km,电阻R 1＝800 Ω.设短路处E 距A 端长l 2,其间输电线总电阻：R 2＝U I ＝10 V 40×10－3A＝250 Ω, 由R ＝ρl S ,R 1R 2＝2l 12l 2＝l 1l 2, l 2＝R 2R 1l 1＝250800×40 km ＝12.5 km. 即E 处距A 端12.5 km. 答案：12.5 km13、电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加热和保温功能,其工作原理大致相同,如图所示为某种电热式用电器的简化电路图,主要元件有电阻丝R 1、R 2和自动开关S,问：(1)当开关S 闭合和断开时,用电器分别处于什么状态？(2)用电器由照明电路供电,U ＝220 V ,设加热时用电器的功率为400 W,保温时用电器的功率为40 W,则R 1和R 2分别为多大？解析：(1)由于是纯电阻电路,当S 闭合时,R 2短路,用电器消耗的电功率P 1＝U 2R 1；当S 断开时,用电器消耗的电功率P 2＝U 2R 1＋R 2,故S 闭合时为加热状态,S 断开时为保温状态． (2)S 闭合时,由P 1＝U 2R 1得R 1＝U 2P 1＝2202400Ω＝121 Ω； S 断开时,由P 2＝U 2R 1＋R 2得R 2＝U 2P 2－R 1＝220240－121Ω＝1 089 Ω. 答案：(1)S 闭合时为加热状态,S 断开时为保温状态 (2)121 Ω 1 089 Ω。
第二章-复杂直流电路的练习题
第二章 直流电路的分析与计算一、填空题1．所谓支路电流法就是以____为未知量，依据____列出方程式，然后解联立方程得到____的数值。
2．用支路电流法解复杂直流电路时，应先列出____个独立节点电流方程，然后再列出_____个回路电压方程〔假设电路有n 条支路，m 各节点，且n>m 〕。
3．根据支路电流法解得的电流为正值时，说明电流的参考方向与实际方向____；电流为负值时，说明电流的参考方向与实际方向____。
4.某支路用支路电流法求解的数值方程组如下：则该电路的节点数为____,网孔数为___。
10201002020502321321=-+=--=++I I I I I I I5.应用基尔霍夫定律计算出某支路电流是正值，表明该支路电流的_______方向与_______方向相同；支路电流是负值，表明_______。
6.基尔霍夫第一定律又称做_______定律，其数学表达式为_______。
7.基尔霍夫第二定律又称做_______定律，其数学表达式为_______。
8.电压源与电源的等效变换只对_______等效，对_______则不等效。
9.理想电压源的内阻r=_______，理想电流源的内阻r=_______，它们之间_______等效变换。
10.电压源等效变换为电流源时，I S =_______，内阻r 数值_______，由串联改为_______。
11.二端网络中有_______，叫做有源二端网络，二端网络中没有_______，叫做无源二端网络。
12.用戴维宁定理计算有源二端网络的等效电源只对_______等效，对_______不等效。
13.叠加原理只适用于_______电路，只能用来计算_______和_______，不能计算_______。
14.叠加原理的内容是_______。
15.有两个电阻R 1.R 2，已知R 1=2R 2，把它们并联起来的总电阻为4Ω，则R 1=_______，R 2=_______16．一有源二端网络，测得起开路电压为6V ，短路电流为3A ，则等效电压源为U s =___V, R 0=____Ω。
复杂直流电路测试题及答案
复杂直流电路测试题及答案1.选择题(每题3分，共12分)(1) 电路如图2 -1所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻都为R,则电压表的读数为______。
① 0② E③ 2E④ 4E(2) 电路如图2-2所示，正确的关系式是______。
①②③④(3) 电路如图2 - 3所示,正确的关系是______。
(4) 下面的叙述正确的是______。
①电压源和电流源不能等效变换②电压源和电流源变换前后内部不等效③电压源和电流源变换前后对外不等效④以上三种说法都不正确2.填空题(每空2分，共34分)（1）基尔霍夫电流定律指出：流过电路任一节点为零，其数学表达式为；基尔霍夫电压定律指出：从定律的任意点出发饶任意回路一周回到该点，为零，其数学表达式为。
（2）如图2-4所示的电路中，有个节点，条支路，个回路。
（3）如图2-5所示的电路中，已知电源电动势E = 12 V ,电源内阻不计，电阻R1、R2两端的电压为2V和6V ，极性如图中所示。
那么电阻R3、R4和R5两端的电压大小分别为、和，并在图上标出电阻两端的极性。
（4）图2-6所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA 和10mA，方向如图中所示。
那么流过电阻R4、R5和R6种的电流大小分别是、和，并在图上标出电流方向。
(5) 将图2-7所示的有源二端网络等效为一个电源，该电压源的电动势E0= ，内阻r0= 。
(6) 将图2-8所示的有源二端网络A, 如将电压表接在a、b两端点上，其读数为100 V; 如将电流表姐在a、b两端点上，其读数为2A。
那么a、b两点间的开路电压为，两点间的等效电阻为。
3.计算题（每题10分，共40分）（1）电路如图2 - 11所示，已知电源电动势E1= 6 V、E2= 1 V , 电源内阻不计，电阻R1= 1Ω,R2 = 2Ω, R3= 3Ω。
使用支路电流法求各支路上的电流。
（2）电路如图2-12所示，已知电源电动势E1= 8 V、E2= 12 V , 电源内阻不计，电阻R1= 4Ω,R2 = 1Ω,R3= 3Ω。
直流电路复习练习试题和答案解析
第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为100Ω,相并联时的等效电阻为16Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示,也可用电流源来表示。
5．电感元件不消耗能量,它是储存磁场能量的元件。
6．电容元件不消耗能量,它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化,就称为直流。
10．负载就是所有用电设备,即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．〔简称电流,用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路,而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障,通常在电路中安装熔断器。
21．电源开路时,电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中,当电阻Ｒ2增加时,电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W,下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C.有效值；D.瞬时值。
复杂直流电路
复杂直流电路一、选择题(每题分，计分)1.基尔霍夫电流定律指出，流经电路中任何一节点的电流的··········( )A. 代数和等于零B. 矢量和等于零C. 代数和大于零D. 矢量和大于零2.电路中，任一瞬时流向某一点电流之和应( ) 由该节点流出的电流之和A. 大于B. 小于C. 等于D. 都不对3.基尔霍夫电流定律的数学表达式为····················( )A. I=U/RB. ∑IR =0C. ∑u=0D. ∑I=04.基尔霍夫电压定律指出，任何时刻任一个闭合回路中各段电压的·······( )A. 代数和等于零B. 矢量和等于零C. 代数和大于零D. 矢量和大于零5.叠加原理是分析( ) 的一个重要原理。
A. 简单电路B. 复杂电路C. 线性电路D. 非线性电路6.在图中电路的支路数为·························( )A. 3B. 4C. 5D. 67.叠加定理只适用于···························( )A. 交流电路B. 直流电路C. 线性电路D. 三种都适用8.在图所示电路中，I1和I 2的关系是····················( )A. I1>I2B. I1<I2C. I1=I2D. 不能确定9.基尔霍夫第二定律是研究电路( ) 之间关系的A. 电压与电流B. 电压与电阻C. 电压、电流、电阻D. 回路电压与电动势10.在计算线性电阻电路的电压和电流时，可用叠加定理，在计算线性电阻电路的功率时叠加定理·································( )A. 可以用B. 不可以用C. 有条件地使用D. 以上都不对11.在图中，R1阻值减小时，则：······················( )A. 电压源E产生的电功率将减小B. 电压源E产生的电功率将增大C. 电压源E消耗的电功率将减小D. 电压源E消耗的电功率将增大12.基尔霍夫电流定律是研究电路( ) 之间关系的A. 电压与电流B. 通过节点的各电流C. 电压、电流、电阻D. 回路电压与电动势13.判断图所示(a )(b )(c)(d)电路中等效的电路为··············( )A. (a)和(b )B. (a)和(c)C. (c)和(d)D. (b)和(c)14.图所示电路中，电流I等于·······················( )A. -2AB. 0AC. 2AD. 1A15.图示电路中电流I为··························( )A. 5VB. -15VC. -5VD. 15A16.图示电路中，电流表正负接线端用“+”、“-”号标出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 直流电路的分析与计算
一、填空题
1．所谓支路电流法就是以____ 为未知量，依据____ 列出方程式，然后解联立方程得到____ 的数值。
2．用支路电流法解复杂直流电路时，应先列出____ 个独立节点电流方程，然后再列出_____个回路电压方程（假设电路有n 条支路，m 各节点，且n>m ）。
3．根据支路电流法解得的电流为正值时，说明电流的参考方向与实际方向____；电流为负值时，说明电流的参考方向与实际方向____。
4.某支路用支路电流法求解的数值方程组如下：则该电路的节点数为____,网孔数为___。
1020100202050
2321321=-+=--=++I I I I I I I
5.应用基尔霍夫定律计算出某支路电流是正值，表明该支路电流的_______方向与_______方向相同；支路电流是负值，表明_______。
6.基尔霍夫第一定律又称做_______定律，其数学表达式为_______。
7.基尔霍夫第二定律又称做_______定律，其数学表达式为_______。
8.电压源与电源的等效变换只对_______等效，对_______则不等效。
9.理想电压源的阻r=_______，理想电流源的阻r=_______，它们之间_______等效变换。
10.电压源等效变换为电流源时，I S =_______，阻r 数值_______，由串联改为_______。
11.二端网络中有_______，叫做有源二端网络，二端网络中没有_______，叫做无源二端网络。
12.用戴维宁定理计算有源二端网络的等效电源只对_______等效，对_______不等效。
13.叠加原理只适用于_______电路，只能用来计算_______和_______，不能计算_______。
14.叠加原理的容是_______ 。
15.有两个电阻R 1.R 2，已知R 1=2R 2，把它们并联起来的总电阻为4Ω，则R 1=_______，R 2=_______
16．一有源二端网络，测得起开路电压为6V ，短路电流为3A ，则等效电压源为U s =___V, R 0=____Ω。
17．用戴维南定理求等效电路的电阻时，对原网络部电压源作_____处理，电流源作____处理.
18．某含源二端网络的开路电压为10V，如在网络两端接以10Ω的电阻，二端网络端电压为8V，此网络的戴维南等效电路为U s=____V, R0=____Ω。
二、计算题
1、如图1所示电路，用支路电流法求各支路电流。
图1 图2
2、如图2所示电路，用支路电流法求各支路电流。
3．求图3所示的电压U。
图3 4．如图4、5所示电路，试求戴维南等效电路。
5．如图2—22所示电路，试用叠加定理求电压U。
6．如图2—23所示电路，试用叠加定理求4Ω电阻上电流I.电压U 。
7. 如图电路中，已知Ω=Ω=Ω===2,3,5,6,10321R R R A I V U S S ，试用电源变换法求3R 过的电流。
图2—23
8. 如图下所示电路，试求戴维南等效电路。
