低压配电系统无功补偿柜设计
低压配电系统无功补偿柜的设计摘要：无功功率补偿将降低供电系统的功率损耗和电能损耗，减少变压器和线路中的电压损失和提高供电设备利用率。
本文通过本单位低压配电系统无功补偿柜的设计过程，阐述了低压配电系统无功补偿方式选择及无功补偿容量的确定。
关键词：无功功率；功率因数；补偿；1. 前言我公司变电所低压配电系统无功补偿柜因多年来年久失修、疏于管理，已多年没有正常投入使用，并且已有部分电力电容器损坏遗失。
为了加强电力管理，公司决定重新配制低压配电系统无功功率补偿柜，以提高系统的功率因数,增加系统出力,降低网络损耗,改善电能质量。
下面我将此次无功补偿柜配制过程中学到的无功补偿的原理、作用，补偿的方式选择及无功补偿的电力电容容量确定等相关知识同大家分享。
2. 无功补偿的基本原理电力系统中，电动机及其它有线圈的设备用的很多，这类设备除从线路中取得一部分电流做功外，还要从线路上消耗一部分不做功的电感电流，这就使得线路上的电流要额外的加大一些，功率因数就是用来衡量这一部分不做功的电流的，当电感电流为0时，功率因数等于1，当电感电流所占比例逐渐增大时，功率因数逐渐下降，显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配电装置的额外负担也较大，这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗，增大电压损失，降低供电质量。
为此，应当提高功率因数。
提高功率因数最方便的方法就是并联电容器，产生电容电流抵消电感电流，将不做功的所谓无功电流减小到一定范围以内。
无功电源同有功电源一样，是保证电能质量不可缺少的部分，在电力系统中应保持无功平衡，否则，将会使系统电压降低，设备损坏，功率因数下降，严重时，会引起电压崩溃，系统解裂，造成大面积停电事故，因此，解决电网无功容量不足，增装无功补偿设备，提高网络的功率因数，对电网降损节电，安全可靠运行有着极为重要的意义。
3. 提高功率因数的办法提高功率因数的方法常用的是补偿法,低压配电系统中常用并联电力电容器的办法来补偿用电设备需要的无功功率,这就称为电容无功补偿法。
低压柜无功功率补偿装置
低压柜无功功率补偿装置低压电力系统中，无功功率的控制是非常重要的，这是因为无功功率是由电网和负载中的电容和电感器件造成的。
在没有有效的无功功率控制装置的情况下，电网中的无功功率会增加，导致稳定性问题，并且会提高负载的功耗，从而导致额外的能源浪费和维护成本。
为了解决这些问题，一种常见的解决方案是使用无功功率补偿装置，它可以实现对电网中的无功功率的补偿和控制。
本文将介绍低压电力系统中常见的无功功率补偿装置，包括其原理、构成和工作方式。
一、无功功率的概念和作用无论何时，在交流电路中都存在两种功率：有功功率和无功功率。
有功功率是电路中产生的实际功率，例如，用于加热、照明和机械驱动等。
而无功功率表示电路中所存储的非实际功率，例如由电容和电感器件产生的电场和磁场存储的能量，它们在交流电路中进行能量变换，但不对负载产生直接效果。
在交流电力系统中，无功功率并不实用，因为它不对电网负载产生直接效果。
无功功率消耗了电能，但并不转化为其他有用形式的能量，所以完全不加以利用会浪费很多电能，需要进行正确的控制和管理。
通过无功功率补偿的控制，可以使得系统传输和分配电能更加稳定和可控，并且可以保证负载的安全运行。
二、无功功率补偿的原理无功功率补偿装置是通过串联电动势和电容器或并联电动势和电感器，来消除负载导致的无功功率的装置。
通过调整电动势或者电容器电感器的电流来改变电路中的电流相位，使负载的功率因数接近或者等于1，从而消除无功功率。
低压电力系统中的无功功率补偿装置主要由电容器、电感器、电动势和控制单元组成。
其中，电容器和电感器被称为补偿器件，电动势被称为补偿电源，控制单元提供了对补偿器件和补偿电源的控制。
（1）电容器电容器是低压无功功率补偿中最常用的器件，因为它具有成本低，效率高，维护简单等优点。
电容器可用于串联补偿或并联补偿。
电感器也是一种常用的补偿器件，主要用于串联补偿。
电感器可以帮助平衡电路中的电流和电压，消除负载和线路中的无功功率。
无功补偿的工作原理

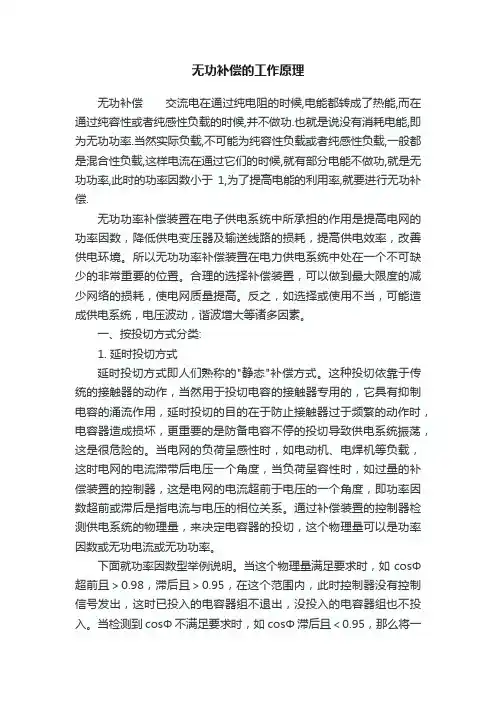

无功补偿的工作原理无功补偿交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿.无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
一、按投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。
当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。
下面就功率因数型举例说明。
当这个物理量满足要求时，如cosΦ超前且＞0.98，滞后且＞0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。
当检测到cosΦ不满足要求时，如cosΦ滞后且＜0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。
低压电容柜的作用和工作原理
低压电容补偿柜的作用和原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高品质的电力源。
二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器等用电设备都是感性负载。
这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。
这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90度的无功分量。
这个无功分量叫做电感无功电流。
与电感无功电流相应的功率叫做电感无功功率。
当功率因数很低时，也就是无功功率很大时会有以下危害：· 增长线路电流使线路损耗增大，浪费电能。
· 因线路电流增大，可使电压降低影响设备使用。
· 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
· 对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。
低压配电系统无功补偿柜设计
低压配电系统无功补偿柜设计背景介绍无功补偿是指在交流电路中为改善电源质量、提高系统功率因数而进行的操作。
在低压配电系统中，无功补偿通常由无功补偿柜来完成。
无功补偿柜的设计和选型对于提高系统功率因数、降低线路损耗、提高负载供电质量至关重要。
设计原则在设计无功补偿柜时，有以下几个原则：1.选用适量的电容器组合来完成无功补偿；2.按照实际情况进行无功补偿，避免选用过大或过小的容量；3.按照现场实际情况选择无功补偿方式，避免带来电网问题；4.应用合适的控制技术，确保无功补偿的正确实施。
设计细节选择电容器在选购电容器时应考虑到以下几个因素：1.电容器的额定电压：应与实际电压匹配，不低于最大工作电压的1.1倍；2.电容器的额定电流：应能够承受实际电流，不低于最大工作电流的1.1倍；3.电容器的额定容量：应根据实际情况选择，避免容量过小或容量过大；4.电容器的数量：应根据实际情况选择，避免过多或过少。
选择控制器无功补偿柜的控制器可以实现自动开关电容器、平衡电容器工作时间、保护电容器等功能。
在选择控制器时应考虑到以下几个因素：1.控制器的类型：应根据实际情况选择，避免不必要的复杂性；2.控制器的输入电压和频率：应与实际情况匹配；3.控制器的控制方式：可以采用自动或手动调节；4.控制器的具体功能：应根据实际需要选择，避免不必要的浪费。
设计布局在设计无功补偿柜布局时可以采用独立的或集成的形式，具体布局应根据实际情况选择。
在布局时应注意：1.电箱和电容器之间的距离应足够，以便于维护；2.电箱内的电容器应采用平衡布置，保证电容器的使用寿命；3.电箱内应设置合适的排风设施，以保证电箱内温度不会过高；4.必要时还可以采用隔板等设施，以保证电箱内的热交换。
常见问题无功补偿柜出现电容器损坏的问题怎么办？电容器是无功补偿柜的核心部件，如果发现电容器损坏，应立即更换。
同时还要检查控制器和电器元器件是否存在故障。
无功补偿柜不启动的问题怎么办？如果无功补偿柜不启动，可以先检查控制器和电器元器件是否故障，并检查电容器和电路是否正常。
低压柜无功功率补偿装置
低压柜无功功率补偿装置1. 引言1.1 什么是低压柜无功功率补偿装置低压柜无功功率补偿装置是一种用于改善电力系统功率因数的设备，在工业和商业领域广泛应用。
通过控制电容器的接入和断开，无功功率补偿装置可以实时调节电路中的无功功率，从而提高系统的功率因数。
功率因数是衡量电路效率的重要指标，低功率因数会导致电能的浪费和设备的过载，影响系统的稳定性和可靠性。
1.2 为什么需要低压柜无功功率补偿装置低压柜无功功率补偿装置是一种用于电力系统中的重要设备，它能够有效地提高电力系统的功率因数，并且降低谐波污染，保证电力系统的稳定运行。
在电力系统中，无功功率是一种浪费能源的情况，它会导致电力系统效率降低，损失增加，能源浪费。
为了提高电力系统的能效和稳定性，我们需要低压柜无功功率补偿装置。
2. 正文2.1 设计原理低压柜无功功率补偿装置的设计原理是基于功率因数的调节原理，通过控制和调节装置内部的电容器和电感器的工作状态，实现对电路中的无功功率进行补偿。
在电路中，功率因数是描述有功功率和无功功率之间关系的参数，通常用来评价电路的效率和负载情况。
当电路的功率因数低于1时，说明有一部分功率被浪费在电路中无效地来回转换，这时需要通过补偿装置来提高功率因数，从而降低系统的能耗和线路损耗。
设计原理主要包括两个方面：一是根据电路的负载情况和功率因数的需求确定补偿装置的容量和类型，通常包括电容器和电感器；二是通过控制装置内部的开关元件，实现对电路中无功功率的动态调节，从而使整个功率因数达到所需的目标值。
在设计过程中，需要考虑到电路的稳定性、安全性和效率，确保补偿装置能够稳定地工作在不同的负载条件下，并且能够有效地提高系统的整体性能。
通过合理的设计原理，低压柜无功功率补偿装置能够为电路系统提供可靠的无功功率补偿功能，提高系统的能效和稳定性。
2.2 主要组成部分低压柜无功功率补偿装置的主要组成部分包括以下几个方面：1. 电容器组件：电容器是无功功率补偿装置的核心组件，通过电容器来实现电力系统中的无功功率补偿。
低压电容补偿柜基本构造及功能
低压电容补偿柜也叫低压无功补偿装置MSCGD，工作原理是根据电网向用电设备提供的负载电流由有功电流和无功电流两部分组成，无功电流在电源和负载之间往复交换，大大占用电网，使供电设备的供电能力大大降低，使功率因数降低。
就是用装置产生的容性无功电流快速、准确地跟踪抵消电网中的感性无功电流，从而提高功率因数，保证用电质量，提高供电设备的供电能力，并减小电路中的损耗一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
>>>>电容器柜功能及其结构>>>>电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。
>>>>电容器柜一次电路原理介>>>>一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。
>>>>元器件的作用分析HH15-160A刀熔开关HH15（QSA）系列开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用。
本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。
由动、静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、可靠，并在寿命期内无需用户维护或更换零件。
配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保维修和更换熔断体的安全性（打开柜门开关处于断开状态）。
低压柜原理
低压柜原理
低压柜是一种用于配电系统中的电气设备，其原理是通过对电能进行分配和控制，确保电力系统的安全和稳定运行。
在低压柜中，电能从主配电室进入，经过分段控制和保护，最终送达到各个用电设备。
低压柜的原理涉及到电路、保护、控制等多个方面，下面将对其原理进行详细介绍。
首先，低压柜的原理基于电路的设计和布置。
在低压柜中，电能通过主断路器进入，然后经过接触器、热继电器、断路器等电器设备，最终送达到负载端。
这些电器设备按照一定的电路连接方式组成各种功能电路，如照明电路、动力电路等，实现对电能的分配和控制。
同时，低压柜中还设置有各种传感器和监控装置，用于实时监测电能的使用情况和系统运行状态，确保电能的安全稳定运行。
其次，低压柜的原理还涉及到对电能的保护。
在电力系统中，电能的安全运行是至关重要的，因此低压柜中设置有各种保护装置，如过载保护、短路保护、漏电保护等。
这些保护装置可以及时检测到电能的异常情况，并采取相应的措施，如自动跳闸、报警等，保护电力设备和人身安全。
另外，低压柜的原理还包括对电能的控制。
在实际的生产和生活中，对电能的控制是非常重要的，可以根据需要对电能进行合理的分配和调节。
低压柜中设置有各种控制装置，如接触器、断路器、软启动器等，可以实现对电能的手动或自动控制，满足不同场合的用电需求。
总的来说，低压柜的原理是基于对电能的分配、保护和控制，通过合理的电路设计和装置设置，确保电力系统的安全可靠运行。
在实际的工程应用中，需要根据具体的用电需求和系统特点，合理选择低压柜的型号和配置，以实现最佳的电能管理效果。
希望本文对低压柜的原理有所帮助，谢谢阅读！。
无功补偿及低压补偿装置原理简介
无功补偿及低压补偿装置原理简介一、一次电路一次电路的构成如下图所示，包括隔离开关QS、10组熔断器FUI～FUIO、接触器KM1～KMIO、热继电器FRl~F'R10、补偿电容器CI~CIO．另外还有电流互感器TAa、TAh和TAc．避雷器BLI、BL2和BL3。
其中熔断器和热继电器用于对电容器进行短路及过电流保护；接触器是对电容器进行手动或自动投入、切除的开关器件；电流互感器获取的电流信号用于测量无功补偿柜补偿电流的大小：避雷器用子吸收电容器投入、切除操作时可能产生的过电压，是一种额定电压为AC220V的低压避雷器。
二、二次控制电路包括一个物理结构分为7层的转换开关2SA、无功补偿自动控制器（以下简称补偿控制器）等元器件。
转换开关2SA用来手动控制投入或切除1~10路补偿电容器，并完成自动控制器电压信号、电流信号的接人或退出。
补偿控制器可以根据功率因数的高低或无功功率r与用蠛的大小自动投入或切除电容器，并在系统电压较高时自动切除电容嚣。
具体电路见下图。
转换开关2SA有一个操作手柄，出下图可见，该手柄有自动、零位和手动l~lo共12个挡位，每旋转30°即可转换一个挡位。
在每个挡位，会有桐应的转换开关触点接通.2SA共可转换13对触点，分别是(7)、(8)、(9)、(10)等等，一直到下部的(1)、(2)触点。
为了标示出转换开关2SA在不同的挡位与各组触点之问的对应关系，与12个挡位相对应的有12条纵向虚线，虚线与每一组触点（略偏下、无形相交的位置，可能标注有圆点或不标注圆点。
标注有圆点的，表示转换开关旋转至该档位时，圆点（略偏上）位置的一组触点是接通的，否则该组触点星开路状态。
例如，在触点(7)、(8)略偏下位置，手动1．手动IO挡位时均标注有圆点，表示这10个挡位时触点(7)、(8)均接通。
而在手动l挡位，只在触点(7)、(8)和(1)、(2)位置标注有圆点，说明在该挡位这两组触点是接通的。
