螺柱焊接原理简介
螺柱焊结构及原理
螺柱焊结构及原理螺柱焊是一种常见的焊接方法，它在工程领域中广泛应用于连接金属构件。
本文将详细介绍螺柱焊的结构和原理，以及其在实际应用中的一些注意事项。
一、螺柱焊的结构螺柱焊由两个主要部分组成：螺柱和焊接结构。
螺柱是连接两个或多个金属构件的关键部分，它通常由高强度合金钢制成。
螺柱的外形通常为圆柱形，两端带有螺纹。
焊接结构则是螺柱的支撑部分，它由金属板材或钢管等材料制成。
在螺柱焊结构中，螺柱通过焊接结构与金属构件连接。
焊接结构通常由焊接板、焊接支撑和螺母等部分组成。
焊接板是将螺柱与金属构件连接的关键部分，它通常由高强度钢材制成，焊接板上有与螺柱螺纹相匹配的孔。
焊接支撑用于支撑焊接板，以确保焊接结构的稳定性。
螺母则用于固定螺柱和金属构件。
二、螺柱焊的原理螺柱焊的原理是通过焊接将螺柱与金属构件连接在一起，实现结构的稳定性和强度。
焊接过程中，首先将焊接板与金属构件对准，并使用夹具将其固定。
然后，通过电弧焊接或气焊等方法将焊接板与金属构件焊接在一起。
焊接完成后，使用螺母将螺柱与金属构件固定在一起。
螺柱焊的原理主要有以下几个方面：1. 焊接板与金属构件的连接：焊接板上的孔与螺柱的螺纹相匹配，通过螺纹连接将焊接板与金属构件固定在一起。
2. 焊接板与金属构件的焊接：通过焊接将焊接板与金属构件连接在一起，形成牢固的焊接接头。
3. 螺柱与金属构件的固定：使用螺母将螺柱与金属构件固定在一起，确保连接的稳定性和强度。
三、螺柱焊的注意事项在进行螺柱焊时，需要注意以下几个方面：1. 材料选择：螺柱和焊接结构的材料应具有足够的强度和耐腐蚀性能，以满足实际工程的要求。
2. 焊接工艺：选择合适的焊接工艺和焊接电流，以确保焊接接头的质量和强度。
3. 焊接质量检查：进行焊接后的质量检查，包括焊缝的外观检查、焊接接头的力学性能测试等，以确保焊接质量符合标准要求。
4. 螺柱固定力：螺柱与金属构件的固定力应适中，过紧或过松都会影响连接的稳定性和强度。
螺柱焊结构及原理
螺柱焊结构及原理螺柱焊是一种常用的连接技术，它通过焊接螺柱与基材，实现零部件的连接。
在工程领域中，螺柱焊被广泛应用于各种结构的组装，包括机械设备、建筑结构和汽车等。
一、螺柱焊的结构螺柱焊由两个主要部分组成：螺柱和基材。
1. 螺柱：螺柱是连接件的一部分，通常由金属材料制成。
它具有螺纹结构，可以与基材的孔进行配合。
螺柱的形状和尺寸根据具体的应用需求来确定，可以是螺纹螺栓、螺柱或螺母等。
2. 基材：基材是需要连接的工件或构件，它可以是金属、塑料或复合材料等。
基材的选择取决于具体的应用场景和要求。
在螺柱焊中，基材通常具有孔洞结构，以便与螺柱的螺纹结构相匹配。
二、螺柱焊的原理螺柱焊的原理是通过热源和压力来实现螺柱与基材的连接。
1. 热源：螺柱焊通常使用电弧焊、激光焊或电阻焊等热源来提供热能。
这些热源能够产生高温，使螺柱和基材的接触区域达到熔化温度，形成焊接接头。
2. 压力：焊接时，通过施加一定的压力，使螺柱与基材之间的接触更加紧密。
压力有助于提高焊接接头的强度和密封性。
螺柱焊的原理可以简单概括为：先将螺柱插入基材的孔洞中，然后通过热源提供的热能使螺柱和基材接触区域熔化，最后施加压力使熔化区域冷却凝固，形成坚固的连接。
三、螺柱焊的应用螺柱焊广泛应用于各个工程领域，以下是一些常见的应用场景：1. 机械设备：螺柱焊可用于连接机械设备中的零部件，如连接传动轴、联轴器和齿轮等。
它可以提供可靠的连接，并具有较高的承载能力。
2. 建筑结构：螺柱焊可用于连接建筑结构中的构件，如钢结构框架和混凝土结构。
它能够提供稳定的连接，使结构更加牢固和耐用。
3. 汽车制造：螺柱焊可用于连接汽车中的各个部件，如车身结构、底盘和发动机等。
它能够提供高强度连接，以满足汽车在运行过程中的各种力学要求。
4. 航空航天：螺柱焊在航空航天领域也得到广泛应用。
它可以用于连接飞机的机翼、发动机和舱壁等部件，确保飞机的结构安全可靠。
总结：螺柱焊是一种常用的连接技术，通过焊接螺柱与基材，实现零部件的连接。
螺柱焊机的原理及结构
螺柱焊机的原理及结构螺柱焊机是一种金属连接设备，主要用于将金属螺柱固定在金属工件上。
它能够在较短的时间内完成高强度的连接工作，并且连接牢固，具有很大的应用领域，如汽车、机械设备、建筑等。
螺柱焊机的工作原理是通过高频振动和磁控穿透效应实现的。
当螺柱焊机启动后，高频振动装置会产生高频电流，然后通过导电轨道传输到焊接头部，从而形成一个高频电流回路。
金属螺柱和金属工件之间的间隙会形成一个低阻抗环境，使高频电流主要通过这个环境传输，从而产生热量。
金属螺柱经过加热后，会与金属工件融合在一起，形成牢固的连接。
螺柱焊机主要由电源系统、操控系统、高频振动装置和焊接头部等组成。
电源系统是螺柱焊机的核心部件，主要提供高频电流和电压。
它由变压器、整流器、电容器和电感组成。
变压器负责将输入电源的电压调整到需要的电压，并将电流传递给整流器。
整流器将交流电转化为直流电，并通过电容器和电感进行滤波和稳定。
这样，就能够提供稳定的高频电流和电压，保证焊接的质量和效果。
操控系统是螺柱焊机的操作界面，主要由面板、开关、指示灯和控制电路等组成。
面板上设置有启动、停止和调节焊接时间等控制按钮，可以方便地进行操作和控制。
开关和指示灯用于显示设备的工作状态，确保操作的安全和可靠性。
控制电路负责检测和控制电源系统的工作状态，保证焊接的稳定性和一致性。
高频振动装置是螺柱焊机的关键部件，它能够产生高频振动，将能量传递给焊接头部。
高频振动装置由高频发生器、振荡器和传感器组成。
高频发生器产生高频电流信号，通过振荡器将电能转化为机械振动能量，然后通过传感器将振动能量传递给焊接头部。
高频振动装置的性能和稳定性对焊接质量和效果具有重要影响。
焊接头部是螺柱焊机的工作执行部件，它主要由电极、导电轨道和冷却系统等组成。
电极是传递电流和振动能量的部件，通常由导电材料制成。
导电轨道是焊接电流的传输通道，它能够保证电流的稳定传输和均匀分布。
冷却系统主要用于散热，防止设备过热，影响焊接效果。
螺柱焊原理
螺柱焊原理螺柱焊是一种常见的金属连接方法，也是一种常用的焊接技术。
它通过将螺柱与母材进行熔化融合，使它们紧密连接在一起。
螺柱焊具有结构简单、连接可靠、工艺简便等特点，被广泛应用于各个领域。
螺柱焊的原理是利用焊接热源将螺柱和母材的接触面加热至熔化温度，然后使其冷却凝固，形成焊接接头。
在焊接过程中，焊接电流通过焊接头的接触面，产生热量，使螺柱和母材的接触面熔化。
同时，焊接电流还会产生磁场，使螺柱和母材之间产生磁力，增强熔化区域的热流动和搅拌效果，提高焊接接头的质量。
螺柱焊的焊接过程分为两个阶段：预热和焊接。
预热阶段是将螺柱和母材的接触面加热至适当温度，以消除焊接应力和提高焊接质量。
焊接阶段是将预热后的螺柱和母材加热至熔化温度，使其熔化并冷却凝固，形成焊接接头。
在整个焊接过程中，需要控制焊接电流、焊接时间、焊接速度等参数，以确保焊接接头的质量和可靠性。
螺柱焊的应用范围非常广泛。
它可以用于连接不同材料的金属件，如钢材、铝材等。
螺柱焊可以在各种工作环境下进行，不受空间限制。
因此，它被广泛应用于航空航天、汽车制造、建筑工程等领域。
螺柱焊的优点之一是连接可靠。
螺柱焊连接的接头强度高，可以承受较大的拉伸、剪切和扭矩力。
螺柱焊还可以实现气密性连接，防止气体、液体等介质泄漏。
此外，螺柱焊还可以连接大尺寸的工件，具有较高的适应性和灵活性。
螺柱焊的另一个优点是工艺简便。
相比于其他焊接方法，螺柱焊无需复杂的设备和工具，只需要焊接电源、焊接枪等简单设备即可完成焊接工作。
螺柱焊的工艺参数易于控制，操作简单，适合于大批量生产和自动化生产。
然而，螺柱焊也存在一些局限性。
首先，螺柱焊只适用于金属材料的连接，无法连接非金属材料。
其次，螺柱焊的焊接接头容易受到外界环境的影响，如氧化、腐蚀等，需要进行防护措施。
另外，螺柱焊的焊接速度较慢，生产效率相对较低。
螺柱焊是一种常用的金属连接方法，具有连接可靠、工艺简便等优点。
它被广泛应用于各个领域，如航空航天、汽车制造、建筑工程等。
螺柱焊的基本原理

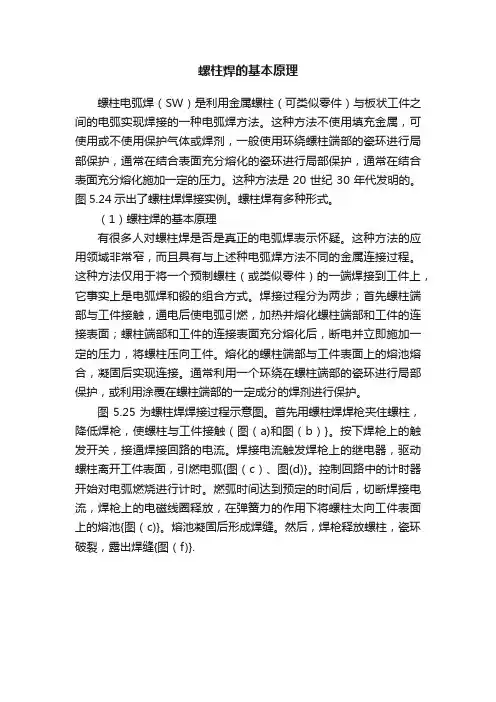

螺柱焊的基本原理螺柱电弧焊（SW）是利用金属螺柱（可类似零件）与板状工件之间的电弧实现焊接的一种电弧焊方法。
这种方法不使用填充金属，可使用或不使用保护气体或焊剂，一般使用环绕螺柱端部的瓷环进行局部保护，通常在结合表面充分熔化的瓷环进行局部保护，通常在结合表面充分熔化施加一定的压力。
这种方法是20世纪30年代发明的。
图5.24示出了螺柱焊焊接实例。
螺柱焊有多种形式。
（1）螺柱焊的基本原理有很多人对螺柱焊是否是真正的电弧焊表示怀疑。
这种方法的应用领域非常窄，而且具有与上述种电弧焊方法不同的金属连接过程。
这种方法仅用于将一个预制螺柱（或类似零件）的一端焊接到工件上，它事实上是电弧焊和锻的组合方式。
焊接过程分为两步；首先螺柱端部与工件接触，通电后使电弧引燃，加热并熔化螺柱端部和工件的连接表面；螺柱端部和工件的连接表面充分熔化后，断电并立即施加一定的压力，将螺柱压向工件。
熔化的螺柱端部与工件表面上的熔池熔合，凝固后实现连接。
通常利用一个环绕在螺柱端部的瓷环进行局部保护，或利用涂覆在螺柱端部的一定成分的焊剂进行保护。
图5.25为螺柱焊焊接过程示意图。
首先用螺柱焊焊枪夹住螺柱，降低焊枪，使螺柱与工件接触（图（a)和图（b）}。
按下焊枪上的触发开关，接通焊接回路的电流。
焊接电流触发焊枪上的继电器，驱动螺柱离开工件表面，引燃电弧{图（c）、图(d)}。
控制回路中的计时器开始对电弧燃烧进行计时。
燃弧时间达到预定的时间后，切断焊接电流，焊枪上的电磁线圈释放，在弹簧力的作用下将螺柱太向工件表面上的熔池{图（c)}。
熔池凝固后形成焊缝。
然后，焊枪释放螺柱，瓷环破裂，露出焊缝{图（f)}.。
螺柱焊机原理
螺柱焊机原理

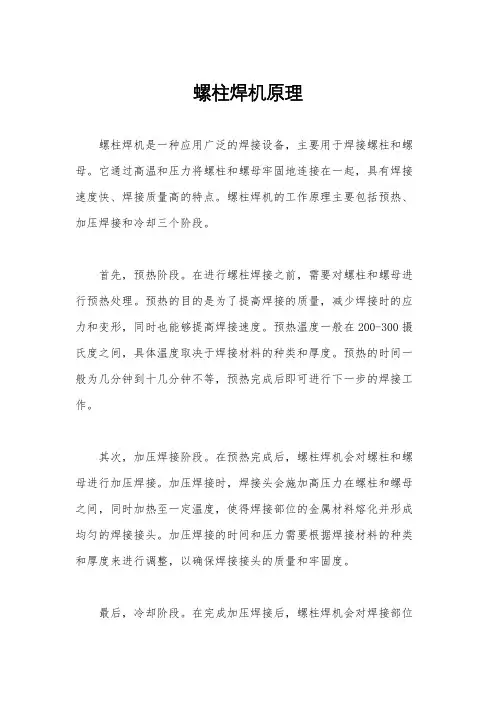

螺柱焊机是一种应用广泛的焊接设备，主要用于焊接螺柱和螺母。
它通过高温和压力将螺柱和螺母牢固地连接在一起，具有焊接速度快、焊接质量高的特点。
螺柱焊机的工作原理主要包括预热、加压焊接和冷却三个阶段。
首先，预热阶段。
在进行螺柱焊接之前，需要对螺柱和螺母进行预热处理。
预热的目的是为了提高焊接的质量，减少焊接时的应力和变形，同时也能够提高焊接速度。
预热温度一般在200-300摄氏度之间，具体温度取决于焊接材料的种类和厚度。
预热的时间一般为几分钟到十几分钟不等，预热完成后即可进行下一步的焊接工作。
其次，加压焊接阶段。
在预热完成后，螺柱焊机会对螺柱和螺母进行加压焊接。
加压焊接时，焊接头会施加高压力在螺柱和螺母之间，同时加热至一定温度，使得焊接部位的金属材料熔化并形成均匀的焊接接头。
加压焊接的时间和压力需要根据焊接材料的种类和厚度来进行调整，以确保焊接接头的质量和牢固度。
最后，冷却阶段。
在完成加压焊接后，螺柱焊机会对焊接部位
进行冷却处理。
冷却的目的是为了让焊接接头迅速冷却固化，从而提高焊接接头的硬度和强度。
冷却的时间一般为几分钟到十几分钟不等，具体时间取决于焊接材料的种类和厚度。
在冷却完成后，螺柱焊机会自动停止工作，焊接完成。
总的来说，螺柱焊机通过预热、加压焊接和冷却三个阶段来实现对螺柱和螺母的焊接。
其工作原理简单明了，操作方便，能够快速、高效地完成焊接任务。
在实际应用中，螺柱焊机被广泛应用于汽车制造、机械设备制造等领域，为生产和制造提供了便利和效率的保障。
螺柱焊结构及原理
螺柱焊（stud welding ）将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
螺柱焊钉螺柱焊（stud welding）是将螺柱一端与板件（或管件）表面接触，通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它钢结构等。
简介主要由螺柱焊电源和焊枪组成. 电弧螺柱焊的基本原理是在待焊螺柱与工件间引燃电弧，当螺柱与工件被加热到合适温度时，在外力作用下，螺柱送入工件上的焊接熔池形成焊接接头。
根据焊接过程中所用焊接电源的不同，传统电弧螺柱焊可以分为普通电弧螺柱焊和电容储能电弧螺柱焊两种基本方法螺柱焊原理分析螺柱焊是将金属螺柱或其他紧固件焊接在工件上的方法。
实现螺柱焊接的方法有多种，如：拉弧式螺柱焊、储能式螺柱焊、电阻焊、凸焊等。
与之相对应的焊机也有所不同，分别为拉弧式螺柱焊机、储能式螺柱焊机、电阻焊机、凸焊机等。
[1]螺柱焊机在国内有多种非正规称法，如种焊机，植焊机，种钉机，植钉机，植焊机，螺钉焊机，螺丝焊机等等，均是指螺柱焊机。
储能式螺柱焊机储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约1-3ms。
储能式螺柱焊机的工作原理简图如下：螺柱焊原理图储能式螺柱焊机采用220V交流电，通过变压器1降压，再通过整流桥2将交流电变为直流电，经过双向整流管3和充电电阻向电容6充电。
由智能芯片精确控制可控硅5，使储能电容6瞬间释放全部电量完成整个焊接过程。
储能式螺柱焊机广泛运用于钣金工程、电子业开关柜、试验和医疗设备、食品工业、家电工业、通讯工程、工业全套炊具、办公室和银行设备、投币式督货机、玻璃幕墙结构和绝缘技术等。
汽车螺柱焊介绍-工作原理,工艺介绍,失效模式
储能焊需要气体保护吗？
焊接时间短，只有1～3ms，空气来
不及侵入焊接区，焊接接头已经形
成，因此无需气体保护
15
小针尖
弧隙
弹簧 焊钉
压力
电容器
接触板材
高电流脉冲
形成
剩余弹
焊钉触及 工件&电
焊缝 簧压力 弧消失
融化焊钉 底基和焊 钉下工件 表面区域
引出电弧
焊钉快速 推向工件
2--3ms
小 针 汽 化
弹簧
螺柱焊？
3
白车身：轮罩内板、前围板、地板、前围板、中央通道、加强 件等。
4
快速
低 成本
可靠
简便
实现螺柱与板材连接的方式有：凸焊（电阻焊）、粘接、
铆接、爆炸焊、摩擦焊、电弧螺柱焊等方式。
5
传统电弧螺柱焊根据焊接过程中所用焊接电源的不同，可 以分为：
380 拉弧式螺柱焊 220 电容储能螺柱焊
6
二、拉弧式螺柱焊
带有一圈法兰 (可以增大焊接截面积，提高螺柱的 焊接强度)与储能螺柱相似
熔池深，焊接强度足够强，故 不需要法兰边
10
短 周 期
法兰圈 长 周 期
陶瓷环
11
短 周 期
12
长 周 期
13
三、储能式螺柱焊
储能式螺柱焊机 储能式螺柱焊标准中文名称为电容放电尖端引燃螺柱焊，设备首先将预先设置 好的能量额度充入电容中，随后焊接时，能量从电容中一次性全部释放出来， 用于焊接，焊接时间为1-3毫秒。
长周期拉弧焊 100
2000
1、什么是熔池？ 2、熔池保护？
熔池 保护
保护方式分为“无需保护”、“气体保护”和“瓷 环保护”
螺柱焊讲解
操作技能等。此外，在某些情况下，螺柱焊可能会导致氢脆等问题，需
要注意采取相应的预防措施。
02 螺柱焊设备结构 与功能
设备组成及主要部件
控制系统
控制焊接过程，包括电流、电 压、时间等参数的设定和调整 。
焊枪
夹持焊丝，传导电流，将焊丝 熔化并与母材形成焊缝。
焊接电源
提供焊接所需的电能，一般采 用直流或交流电源。
关键技巧分享
选择合适的螺柱和母材
根据实际需求选择合适的螺柱材质、 直径和长度，以及与之相匹配的母材 。
控制焊接变形
采用合理的焊接顺序、预热和后热等 措施，有效控制焊接变形，确保产品 质量。
提高焊接效率
通过优化焊接参数、提高操作熟练度 等方式，提高焊接效率，降低成本。
确保焊缝质量
注意观察焊缝成形情况，及时调整焊 接参数和操作方式，确保焊缝质量符 合要求。
能源领域
在石油、天然气管道建设中 ，螺柱焊可实现管道的快速 、高效连接，确保能源传输 的安全与稳定。
行业发展趋势分析
自动化与智能化
随着工业4.0的发展，螺柱焊将向 自动化、智能化方向迈进，提高
生产效率和焊接质量。
绿色环保
环保意识的提高促使螺柱焊向低能 耗、低污染的方向发展，推动绿色 制造技术的进步。
遵守安全操作规程
严格遵守安全操作规程和相关 安全制度，确保安全生产。
06 螺柱焊质量检查 与评估方法
外观质量检查标准
焊缝形状
焊缝应呈现均匀、连续的 鱼鳞状，无明显的凸起、 凹陷或裂纹。
焊缝颜色
焊缝颜色应与母材相近， 无明显的色差或氧化现象 。
焊缝宽度与高度
焊缝的宽度和高度应符合 设计要求，且宽高比应适 中，以保证焊接强度。
螺柱焊结构及原理
螺柱焊（stud welding ）将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
螺柱焊钉螺柱焊（stud welding）是将螺柱一端与板件（或管件）表面接触，通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它钢结构等。
简介主要由螺柱焊电源和焊枪组成. 电弧螺柱焊的基本原理是在待焊螺柱与工件间引燃电弧，当螺柱与工件被加热到合适温度时，在外力作用下，螺柱送入工件上的焊接熔池形成焊接接头。
根据焊接过程中所用焊接电源的不同，传统电弧螺柱焊可以分为普通电弧螺柱焊和电容储能电弧螺柱焊两种基本方法螺柱焊原理分析螺柱焊是将金属螺柱或其他紧固件焊接在工件上的方法。
实现螺柱焊接的方法有多种，如：拉弧式螺柱焊、储能式螺柱焊、电阻焊、凸焊等。
与之相对应的焊机也有所不同，分别为拉弧式螺柱焊机、储能式螺柱焊机、电阻焊机、凸焊机等。
[1]螺柱焊机在国内有多种非正规称法，如种焊机，植焊机，种钉机，植钉机，植焊机，螺钉焊机，螺丝焊机等等，均是指螺柱焊机。
储能式螺柱焊机储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约1-3ms。
储能式螺柱焊机的工作原理简图如下：螺柱焊原理图储能式螺柱焊机采用220V交流电，通过变压器1降压，再通过整流桥2将交流电变为直流电，经过双向整流管3和充电电阻向电容6充电。
由智能芯片精确控制可控硅5，使储能电容6瞬间释放全部电量完成整个焊接过程。
储能式螺柱焊机广泛运用于钣金工程、电子业开关柜、试验和医疗设备、食品工业、家电工业、通讯工程、工业全套炊具、办公室和银行设备、投币式督货机、玻璃幕墙结构和绝缘技术等。
螺柱焊技术培训
ETF送料器/ PKE转接器
F1 Fuse +Ul -Ul K
Weld cable焊接线
- Measurement cable测量线 + Common measurement cable接地测量线
PK/PLM/LM焊枪
Cable package线束
Earth cable接地线
Workpiece工件
1）单工件多极(接地测量线串联，并联亦可)
二.螺柱焊分类
按照焊接过程的不同，螺柱焊可分为拉弧式螺柱焊和
储能式螺柱焊（也称尖端引弧螺柱焊）两大类。 拉弧式螺柱焊分为短周期螺柱焊、电容放电拉弧螺柱 焊、陶瓷环或气体保护拉弧螺柱焊。 储能式螺柱焊按照焊枪的配置不同又分为接触式和间 隙式电容放电螺柱焊。
三.螺柱焊设备
1.设备连接
DCE主机
Hybrid cable控制线
磁偏吹影响
焊穿
工件表面油污等杂质较 焊前清理工件表面 多 焊接电流较大 调整规范 焊接时间较大 调整规范
地线对称地布置在 焊接位置两侧
焊缝凸起不均或气孔 磁偏吹影响
螺柱焊焊件常见缺陷及其产生原因和改进措施（2）
调整和检查螺柱夹 螺柱悬空、未插入熔 螺柱夹头与套圈夹头不 头与套圈夹头的同 池 同心 心度 调整焊枪的角度调 螺柱不垂直 焊枪与工件不垂直 节旋钮 调整电流和/或时 焊接能量不够 间 螺柱长度太长 在烘箱中烘干陶瓷 陶瓷环没有烘干 环 螺柱长度太短 焊环不对中 插入速度太高 磁偏吹影响 调整插入速度
地线对称地布置在 焊接位置两侧
谢谢
1)陶瓷环或气体保护拉弧螺柱焊、短周期拉弧螺 柱焊、工艺参数设定： （1）陶瓷环或气体保护拉弧螺柱焊，可根据以 下公式估计焊接电流、焊接时间： I（A）=80×d（mm）——螺柱直径d≤16mm、 I（A）=90×d（mm）——螺柱直径d＞16mm。 t（s）=0.02×d（mm）——螺柱直径d≤12mm、 t（s）=0.04×d（mm）——螺柱直径d＞12mm。
螺柱焊机原理
螺柱焊机原理
螺柱焊机是一种用于焊接螺柱的设备，其原理是利用高频感应加热和压力将螺
柱与工件材料进行连接。
螺柱焊机通常用于汽车制造、机械制造、航空航天等领域，其焊接效果稳定可靠，操作简便，广泛应用于工业生产中。
螺柱焊机的原理是基于电磁感应加热原理。
当电流通过线圈时，会在螺柱上产
生交变磁场，从而使螺柱产生感应电流，导致螺柱发热。
同时，焊接头施加一定的压力，使螺柱与工件材料之间形成一定的接触面积，从而实现焊接。
在螺柱焊机的工作过程中，首先需要将螺柱放置在焊接头的位置，然后通过控
制系统设定焊接参数，如加热时间、加热温度、压力等。
接下来，启动设备，电流通过线圈产生磁场，螺柱产生感应电流并发热，同时焊接头施加压力使螺柱与工件材料接触并形成焊接。
最后，待焊接完成后，停止设备，等待冷却后取出焊接好的螺柱。
螺柱焊机的原理简单而有效，通过高频感应加热和压力焊接的方式，可以实现
螺柱与工件材料之间的牢固连接。
与传统的焊接方式相比，螺柱焊机具有焊接速度快、热影响区小、焊接质量高等优点，因此在工业生产中得到了广泛应用。
总的来说，螺柱焊机的原理是基于电磁感应加热和压力焊接的工艺，通过控制
焊接参数和操作设备，可以实现螺柱与工件材料的快速、稳定、可靠连接。
这种焊接方式在工业生产中发挥着重要作用，为各行各业的生产提供了便利和效益。
螺柱焊的焊接原理与操作流程图
讲师：陈真 做成日期：2012-10-28
1、什么是螺柱焊接
1、螺柱焊（stud welding)是将金属螺柱一端 与版件（或管件）表面接触，通过电弧，待接触 面融化后，给螺柱一定的压力完成的方法。
2、螺柱焊的非正规叫法有以下几种：种钉机 、种焊机、植焊机、植钉机、螺钉焊机、螺丝焊 机等。
问题点：由于压持力度不够导致 气孔的出现。
对策：调
通过学习螺柱焊的原理与故障处理流程来 达到以下效果：
1、降低故障处理时间 2、节省成本 3、产线停止时间递减 4、品质提升
敬請指教
知识回顾 Knowledg敬e請指教 Review
埃姆哈特植 钉枪
尼尔森植钉 枪
3-3、植钉枪的操作要领
错误操作
正确操作
角度偏差
角度垂直
3-4、品质良好的植钉
熔接外圈 铁水均匀
分布
熔接背面 无针孔或
穿孔
3-5、品质异常的植钉处理对策
熔深不 够
对策：调整作业角 度，植钉套筒角度
验证
对策：将电流加大 调整至合适值。
偏弧， 单边熔
接
3-5、品质异常的植钉处理对策
2、螺柱焊的焊接原理
1、螺柱焊（植焊）的基本原理是待焊螺 柱与工件之间 引燃电弧，当螺柱与工件被加 热到合适温度时，在外力作用下，螺栓送入工 件上的焊接熔池形成焊接接头。
2、传统螺柱焊机一般分为以下两种：普 通电弧螺柱焊和电容储能螺柱焊。
3-1、植钉的装夹要领
3-2、植焊枪植钉突出量调整要领
植钉突出量为1 ~ 2mm
螺柱焊机原理
螺柱焊机原理螺柱焊机是一种用于焊接螺柱和母体的专用设备，通常用于汽车制造、机械制造和其他需要螺柱连接的行业。
螺柱焊机的原理是利用高频振动和压力将螺柱与母体材料连接在一起，从而实现牢固的连接。
螺柱焊机的工作原理可以分为以下几个步骤：首先，将螺柱和母体材料放置在焊接位置，并施加一定的压力。
螺柱焊机通常配备有压力传感器，可以根据需要调整焊接压力，以确保焊接质量。
接着，通过控制系统产生高频振动，将螺柱和母体材料加热至一定温度。
高频振动可以有效地减少焊接温度和时间，从而减少对母体材料的影响。
在加热的同时，焊接区域的金属表面被搅拌，使螺柱和母体材料之间形成均匀的焊接界面。
这种搅拌作用有助于消除气体和杂质，提高焊接质量。
最后，当达到设定的焊接时间后，停止高频振动，让焊接区域冷却。
冷却过程中，焊接区域的金属重新结晶，形成牢固的连接。
螺柱焊机的原理简单明了，但在实际应用中需要注意以下几点：首先，要根据不同的螺柱和母体材料选择合适的焊接参数，包括焊接压力、振动频率、焊接时间等。
不同材料的焊接参数可能有所不同，需要根据实际情况进行调整。
其次，要保证焊接区域的清洁和干燥，避免杂质和氧化物的影响。
焊接前可以使用清洁剂和除氧剂进行预处理，提高焊接质量。
最后，要定期对螺柱焊机进行维护和保养，包括清洁焊接头、更换磨损部件等。
良好的设备状态有助于提高焊接效率和质量。
总的来说，螺柱焊机的原理是利用高频振动和压力将螺柱与母体材料连接在一起，实现牢固的连接。
在实际应用中，需要根据不同材料选择合适的焊接参数，并保持设备的清洁和维护，以确保焊接质量和效率。
螺柱焊机原理
螺柱焊机原理螺柱焊机是一种常用的焊接设备，它能够将螺柱与工件进行牢固的连接，广泛应用于机械制造、汽车制造、航空航天等领域。
螺柱焊机的原理是利用高能电弧对螺柱和工件进行加热，使其表面熔化并融合在一起，从而实现牢固的连接。
下面将详细介绍螺柱焊机的原理。
螺柱焊机主要由焊枪、电源、控制系统和辅助设备组成。
焊枪是焊接的工具，电源提供焊接所需的电能，控制系统用于控制焊接过程的参数，辅助设备包括冷却系统、焊丝供给系统等。
在进行螺柱焊接时，首先需要将螺柱安装在工件上，然后将焊枪对准螺柱，启动电源，通过控制系统设置焊接参数，开始进行焊接。
螺柱焊机的原理是利用电弧加热的方式将螺柱和工件进行熔化，然后冷却后形成牢固的连接。
在焊接过程中，电源产生的电流通过焊枪传导到螺柱和工件之间，形成电弧，电弧的高温能够使螺柱和工件的表面瞬间熔化，形成熔池。
同时，在焊接过程中，焊丝会被加热并熔化，填充到螺柱和工件的连接处，形成均匀的焊接缝，从而实现牢固的连接。
在螺柱焊机的焊接过程中，控制系统起着至关重要的作用。
控制系统可以根据焊接要求设置电流、电压、焊接时间等参数，确保焊接过程稳定可靠。
同时，控制系统还可以监测焊接过程中的各项参数，实时调整焊接参数，保证焊接质量。
辅助设备如冷却系统也能够有效地控制焊接过程中的温度，防止过热损坏设备。
总的来说，螺柱焊机利用电弧加热的原理，通过控制系统和辅助设备的配合，能够实现对螺柱和工件的牢固连接。
螺柱焊机的应用范围广泛，可以满足不同工件的焊接需求，是一种高效、稳定、可靠的焊接设备。
通过深入了解螺柱焊机的原理，能够更好地掌握其操作技巧，提高焊接质量，确保工件的连接牢固可靠。
螺柱焊的技术原理
螺柱焊的技术原理
螺柱焊是一种常用的焊接方法，适用于薄板焊接、轻负荷、小变形的焊接任务。
它通过在两个焊接件上分别设有椭圆形、圆形或螺纹状的孔，再将两个焊接件的孔对齐，通过焊丝或电弧将两个焊接件连接在一起。
螺柱焊的技术原理主要包括以下几个步骤：
1. 焊接件准备：首先，需要准备好要焊接的两个件，确保它们的表面清洁，并且在需要焊接的位置上进行标记，以确保对接位置的准确性。
2. 孔加工：在每个要焊接的件上，分别加工出一个椭圆形、圆形或螺纹状的孔，这样就可以实现两个焊接件的对接和连接。
孔的形式可以根据具体需求进行设计和选择。
3. 对准焊接位置：将两个焊接件对准，确保它们的孔能够准确地互相匹配。
可以使用夹具或定位销等工具来辅助对准。
4. 焊接操作：对于椭圆孔，可以通过焊丝将两个件连接起来。
对于圆形孔或螺纹孔，可以使用电弧焊或其他焊接方法进行连接。
在焊接过程中，需要控制焊接参数，如焊接电流、焊接时间和焊接速度等，以确保焊接质量。
5. 焊后处理：焊接完成后，需要对焊缝进行清理和处理，以去除焊渣和焊接后产生的毛刺等。
可以使用砂轮或其他工具进行修整，使焊缝形成光滑的表面。
螺柱焊的技术原理主要是通过使两个焊接件的孔互相配合，通过焊接方法将两个件连接在一起，实现焊接效果。
这种焊接方法具有焊接速度快、焊接效率高、焊接质量稳定等优点，广泛应用于汽车制造、电子电器、机械制造等行业。
螺柱焊原理
螺柱焊原理螺柱焊是一种常见的焊接方法，它在工业生产中得到广泛应用。
本文将围绕螺柱焊的原理展开讨论，介绍其基本概念、工作原理以及应用领域。
螺柱焊是一种通过将螺纹焊接在工件上来实现连接的方法。
它通过将螺纹部分插入工件孔内，并在螺纹部分施加高温高压的焊接过程，使螺纹与工件紧密连接。
螺柱焊的原理是利用热力学和材料学的知识，通过加热和压力来实现焊接。
在焊接过程中，首先需要将螺纹部分插入工件孔内，然后施加高温高压的焊接条件。
当温度升高时，焊接材料开始熔化，形成熔池。
同时，焊接区域的压力也逐渐增加，使熔池与工件紧密结合。
当焊接完成后，通过冷却使焊接处的温度下降，焊缝凝固成为坚固的连接。
螺柱焊的工作原理是基于材料的熔化和凝固过程。
在焊接过程中，焊接材料经历了熔化、流动和凝固三个阶段。
首先，当焊接材料的温度升高到熔点时，它开始熔化，形成熔池。
然后，在加热和压力的作用下，熔池开始流动，填充焊接区域的空隙。
最后，当温度下降时，熔池凝固成为坚固的连接。
螺柱焊的应用领域非常广泛。
它可以用于连接金属工件，如钢材、铝材等。
螺柱焊可以在汽车、航空航天、轨道交通等领域中得到广泛应用。
在汽车制造中，螺柱焊可以用于连接车身和车架，提高整车的刚性和稳定性。
在航空航天领域，螺柱焊可以用于连接飞机的机翼和机身，确保飞机的结构牢固可靠。
在轨道交通领域，螺柱焊可以用于连接铁路轨道，确保列车的安全运行。
螺柱焊是一种通过将螺纹焊接在工件上来实现连接的方法。
它的原理是利用热力学和材料学的知识，通过加热和压力来实现焊接。
螺柱焊在工业生产中得到广泛应用，可以用于连接金属工件，提高产品的质量和性能。
随着科技的不断进步，螺柱焊技术将继续发展，为工业生产带来更多的便利和效益。
螺柱焊的结构和工作原理
螺柱焊的结构和工作原理螺柱焊是一种用于连接金属材料的焊接方法，它的结构简单而实用。
螺柱焊由两个部分组成：螺柱以及与其配套的焊接接口。
下面将详细介绍螺柱焊的结构和工作原理。
1. 螺柱结构螺柱是螺柱焊的核心部件，它通常由金属材料制成，具有一定的强度和耐腐蚀性。
螺柱的外表面通常具有螺纹结构，可以与被连接的金属材料产生螺旋形的连接。
螺柱的底部通常有一个圆形或方形的接口，用于焊接接口的连接。
螺柱的顶部通常有一个六角或方形孔，用于固定和旋转。
2. 焊接接口结构焊接接口是与螺柱配套的部件，它通常由焊接金属材料制成。
焊接接口的底部有一个与螺柱底部接口相匹配的凹形结构，用于固定螺柱。
焊接接口的顶部可以根据具体需求设计成不同的形状，以适应多种连接方式。
焊接接口的内部具有一个孔道，用于引导焊接材料的进入，并确保焊接的质量和稳定性。
3. 工作原理螺柱焊的工作原理基于焊接材料的加热和冷却过程，下面将详细介绍螺柱焊的工作原理的几个关键步骤：(1) 准备工作：首先，准备要进行焊接的金属材料，并清洁焊接接口和螺柱的表面。
(2) 固定螺柱：将螺柱插入焊接接口的底部，并使用合适的工具将其固定在位。
确保螺柱与接口紧密连接，以保证焊接的牢固性。
(3) 热源加热：将热源放置在螺柱的顶部，通过加热使螺柱和焊接接口的金属材料变软并部分熔化。
这样可以让螺柱与焊接接口之间形成牢固的连接。
(4) 冷却固化：当螺柱与焊接接口的金属材料达到合适的熔点时，从热源中移除加热，使其逐渐冷却。
在冷却过程中，熔化的金属将重新凝固，并与螺柱的螺纹结构相结合，形成可靠的连接。
总结起来，螺柱焊的工作原理是通过加热螺柱和焊接接口的金属材料，使其部分熔化并重新凝固，从而形成牢固的连接。
螺柱焊结构简单、可靠，广泛应用于各种金属材料的连接，并具有较高的连接强度和抗腐蚀能力。
螺柱焊的原理
螺柱焊的原理螺柱焊是一种常见的焊接方法，常用于焊接管道和金属构件的连接。
它通过将螺纹螺栓与螺纹孔焊接在一起，形成一个坚固而可拆卸的连接。
以下是螺柱焊的原理解释。
螺柱焊是一种气焊技术，它使用气焊火焰将金属工件加热到熔化温度，然后将焊丝喷射到熔池中使其凝固并与工件表面融合。
这种焊接方法需要专用的设备，包括火焰切割机、焊接气管和调节器。
螺柱焊的原理可以分为以下几个步骤：1. 准备工作：在开始螺柱焊之前，先进行准备工作。
这包括清洁和预热金属工件以消除表面油脂和杂质，并确保焊接区域没有任何污染物。
2. 加热金属工件：使用火焰切割机和焊接气管将金属工件加热到熔化温度。
焊接气管的流量和火焰的大小需要根据金属的类型和厚度来进行调整。
3. 添加焊丝：一旦金属工件达到熔化温度，焊工将焊丝喷射到熔池中。
焊丝可以是通过电磁感应或推送的方式，通过火焰切割机送入熔池。
焊丝通常是与金属工件相同材料的填充材料，以确保强度和可靠性。
4. 冷却和凝固：一旦焊丝与金属工件融合，焊缝就会开始冷却和凝固。
在这个过程中，焊缝的结构和强度会逐渐形成。
5. 完成焊接：一旦焊缝完全冷却和凝固，螺柱焊就完成了。
接下来，可以进行进一步的清洁和处理，以确保焊接区域的质量和外观。
螺柱焊具有以下优点：1. 强度和可靠性：螺柱焊可以产生坚固的焊接连接，其强度和可靠性比其他类型的连接方法更高。
这对于需要承受高压和重载的应用非常重要。
2. 可拆卸性：由于螺柱焊是通过螺纹连接来实现的，因此连接可以很容易地拆卸。
这使得螺柱焊非常适用于需要经常拆卸和更换的设备和管道系统。
3. 美观外观：螺柱焊可以产生平整、美观的焊缝，不会对工作环境和外观造成不良影响。
总结起来，螺柱焊是一种常见的焊接方法，可用于管道和金属构件的连接。
它通过加热金属工件并喷射焊丝来实现焊接。
螺柱焊具有强度高、可拆卸性好和美观外观等优点，因此在各种工业领域中都得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺柱焊接原理简介
——供稿人：集团技术管理部刘春峰
螺柱焊接是将直径2－25mm的螺柱或柱状金属高效、低成本、全断面融合地焊接在金属表面的一种特种焊接工艺方法。
此项技术的应用可替代一些传统的加工方法，例如：钻孔、攻丝、手工焊接、焊后处理等。
螺柱焊接过程：首先，将焊接螺柱（或柱状金属）放置于焊接母材上；随后，提升焊接螺柱，同时导通电流，在焊接螺柱和焊接母材之间激发电弧，电弧将焊接螺柱端部和焊接母材表面溶化，并形成焊接熔池；接下来，焊接螺柱和焊接母材相对运动，焊接螺柱在一定速度下受控地插入熔池；最后，焊接电流终止，电弧熄灭，同时熔池凝固，焊接过程完成，形成全断面熔合的焊缝。
螺柱焊接优点：①焊缝全断面熔合，提高了焊接部位的安全性；②焊接在瞬间完成，提高了焊接工作效率；③可适应多种金属材料；④热影响区小，焊接母材变形小；⑤焊接损伤很小，母材背面没有或只有很小的焊接损伤；⑥保持中空零件的密闭性；⑦实现单面焊接；
⑧操作简便。
螺柱焊接分类：根据焊接的特性和电源原理，我们通常将螺柱焊接分为电容储能式螺柱焊接和拉弧式螺柱焊接，前者焊接在0.003秒内完成，用于在薄板上焊接螺柱，后者焊接时间在0.1-1.5秒内完成，用于在更复杂的环境下焊接螺柱。
电容储能式螺柱焊接具体可分为：①接触式螺柱焊接；②间隙式螺柱焊接。
拉弧式螺柱焊接具体可分为：①陶瓷保护环模式螺柱焊接；②气体保护模式螺柱焊接；
③短周期模式螺柱焊接（分为有气体保护和无气体保护二种）。
无论采用哪种螺柱焊接工艺，要想取得理想的焊接效果，都需要我们对以下参数严格控制：
例如：焊接时间，焊接电流，运动的可控性，设备的易操作性，被焊金属材料的成分等。
以下图示了几种常用的螺柱焊接工艺方法：
●接触式电容储能螺柱焊接：
是一种最常用的电容储能螺柱焊接方法（从下图0.001秒开始工作）
●间隙式电容储能螺柱焊接：
用于对焊接母才背面或焊缝成型要求非常严格的条件下
●短周期拉弧螺柱焊接：
用于快速焊接直径12毫米以下的螺柱
●陶瓷环保护长周期拉弧螺柱焊接：
用于在复杂条件下焊接直径3-25毫米的螺柱
●惰性气体保护长 / 短周期拉弧螺柱焊接：
用于焊接有色金属。
