电子管功放电路全集
807电子管功放电路图大全（十款模拟电路设计原理图详解）
807电子管功放电路图大全（十款模拟电路设计原理图详解）807电子管功放电路图（一）FU-7（807）大功率电子管是目前国内拥有量最多，且价格最便宜，用它制作的纯电子管后级，其音质可同EL-34相比美，远胜于6P3P（6L6）制作的功放。
功放线路如图1电源电路如图2。
第一级采用一只6N11（6DJ8）作并联推挽式电路放大，这种电路是电子管所特有的，高频响应极好。
直接耦合到下一级，第二级是用6N1（6DJ8）构成长尾式倒相电路（共阴级负载倒相）。
这种倒相电路相比分负载倒相式电路音质要好的多，且有约17db的增益。
第三级是用6N1构成的阴极输出去推动末级的807大功率管。
807电子管功放电路图（二）FU-7推动的胆机功放电路图+电源电路图自制一款优质的胆功放，其电路原理如图1所示。
供电电路如图2所示。
推挽输出变压器制作原理如图3所示。
该机的谐波失真为0.3%时，输出功率为lOW。
通频带从15H：-22kHz。
另装有音质调节电路。
制作要点：（1）选择设计优良的电路图;（2）选择优质的元器件;（3）有一只失真小、效率高的输出变压器，以及功率较大的电源变压器;（4）选择高性能的电子管，军用品更佳。
这台自制的优质胆功放，造价便宜。
变压器和电子管从旧货电子市场购买，多数是库存积压，也有拆机管。
购买电子管时，鉴别方法为灯丝不断、管子不漏气。
变压器购回后，按图2.图3重新绕制。
元器件选择：（1）功放级采用两只FU-7外型号为807;（2）倒相级采用6N8P; （3）前置放大及音质调节级采用6J1、6N1，该部分单独供电，并经严格隔离，尤其是6，11，最好单独加隔离罩，周边再加金属隔离板。
该电路所采用的电容，不允许漏电，尤其是推动功放管的两只0.47 w F栅极祸合电容，以及推动倒相级两只0.22 w F电容，这四只电容，不但参数要分别一致，而且耐压较高，该功放采用的是600V铁壳无极性电容。
音质调节电容最好用涤纶电容，不但耐压要高，误差要小，而且不允许有微小的漏电现象。
NE5532推动的电子管功放电路原理图
NE5532推动的电子管功放电路原理图
随着VCD机的出现和普及，胆机越来越受音响爱好者的青睐。
本文介绍一款用运放之皇NE5532推动的电子管功放，音质相当不错。
功放管选用曙光6P3PJ级束射四极管，输出功率在7W左右，可以满足一般家庭听音乐要求，电路非常简单，只要焊接无误，不需调试就可工作。
本机功放电路如图所示，电源电路如图所示。
电路原理不再阐述，其中灯丝6.3V电压由LM317T稳压后获得，也可接成如图所示恒流源电路，恒流源电路对延长灯丝寿命有利，但高度稍麻烦，R在1.5欧左右。
制作时耦合电容一定要选用优质CBB电容或钽电解电容，电阻除标明功率以外均选用0.25W金属膜电阻。
很多发烧友之所以不敢“染指”胆机，高压只是一个原因，更重要的是怕输出变压器缠。
高品质电子管功放电路大全适合胆机发烧友
SunAudio 2A3单端改进版，增强全面性，平衡性，提高低频速度力度。
KB)
2008-2-10 02:16
2A3推挽图纸，输出功率12W，THD=%
807/FU7单端，输出功率8W
KB)
2008-9-25 17:49
KT66单端，输出功率8W
KB)
2008-9-25 17:49
6146/FU46单端，输出功率8W
KB)
2008-9-25 16:44
6V6/6P6P单端，输出功率4W
805单端图纸，输出功率大于25W
KB)
2008-2-18 19:38
前级2(12AX7+6DJ8)
KB)
2007-4-6 16:22
前级电源1
KB)
2007-4-6 16:22
当前离线
nostalgia
精华
19
阅读权限
150
在线时间
6902 小时
最后登录
2010-6-16
新增一张300B图纸
KB)新增一张300B图纸
2008-1-22 03:44
注：本图为单声道设计
6550单端图纸1(三极管接法)，输出功率8W
KB)
2008-2-10 15:15
纯真之源已改版实做，第二版各种功率管电路如下：
6550/KT88单端，输出功率
KB)
2008-9-25 22:27
6L6/6P3P单端，输出端，输出功率8W
KB)
2008-9-25 15:38
高品质电子管功放电路大全适合胆机发烧友
本贴图纸都经过实做验证，转载请注明出处。
6L6G(6P3P)推挽1，输出功率25W，THD=%
电子管功放电路大全
电子管功放电路大全
————————————————————————————————作者：————————————————————————————————日期：
本贴图纸都经过实做验证，转载请注明出处。
6L6G(6P3P)推挽1，输出功率25W，THD=0.3%
EL84(6P14)推挽，输出功率15W
前级1(12AX7+12AU7)
前级2(12AX7+6DJ8)
前级电源1
2#
新增一张300B图纸
注：本图为单声道设计
6550单端图纸1(三极管接法)，输出功率8W
纯真之源已改版实做，第二版各种功率管电路如下：6550/KT88单端，输出功率13.5W
6L6/6P3P单端，输出功率7W
EL34单端，输出功率8W
807/FU7单端，输出功率8W
KT66单端，输出功率8W
6146/FU46单端，输出功率8W
6V6/6P6P单端，输出功率4W
805单端图纸，输出功率大于25W
811单端图纸，输出功率14W
SunAudio 2A3单端改进版，增强全面性，平衡性，提高低频速度力度。
2A3推挽图纸，输出功率12W，THD=0.24%
高品质电子管功放电路大全-适合胆机发烧友。
6P3P单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图。
VT1、VT2直流通路串联。
VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。
音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTl的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。
其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的输出功率。
R6为输出级阴极电阻，将输出级栅负压确定在-20V。
6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5 5W，基本满足一般家居环境放音的要求。
单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级??? SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
??? 电路见图。
VT1、VT2直流通路串联。
VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。
音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTl的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
??? R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。
其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级??? 功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的输出功率。
R6为输出级阴极电阻，将输出级栅负压确定在-20V。
6p6p2p2300b电子管功放电路图
6p6p2p2300b电子管功放电路图6p6p电子管功放电路图下图是6J8P+6P6P的单端机原理图，每只6J8P推动一只6P6Po 来自音源的信号首先经过W1的调节后进入6J8P的栅极进行前级放大。
R1是6、J8P的阴极电阻，该电阻的大小决定着负栅压的高低，本机的取值为1kΩ，确保负栅压在-1.5V左右：R4是6J8P的阳极电阻取值为100kΩ，该电阻阻值选取对增益和高频特性都会有影响。
当然对于五极管来讲帘栅极电压的不同也会影响着本级的增益，可以根据实际需求严格按照手册上提供的参数制作。
此机制作时稍作了些改动，以获得稳定帘栅电压，改善非线性失真，同时也可以通过调整帘栅压来适当改变本级的电压增益。
经前级放大后的信号由C2耦合到功率放大级的6P6P的栅极，由于6P6P的负栅压较浅，需要的推动电压较低，所以将本机的前置放大和推动放大合并成一级，每个声道由一只6J8P完成了，功率放大级的6P6P采用了简单实用的“自给偏压”电路。
自给偏压电路有着自动调整工作点的功能，并且可以防止因阳极电压变化而造成的电流过载，工作较为稳定，音染少，换管子时不必再进行调整，但缺点是降低了功放管的输出功率。
R6为6P6P的阴极电阻，调整该电阻能够改变功率放管的工作电流及负栅压，建议大家按照手册中给出的工作电流进行调整，过大或过小的电流都是不好的。
本机设计的工作屏耗大约为6P6P最大屏耗的85％左右，既充分发挥6P6P的特性，又保证了该管的寿命。
栅负压的测量是：将红表笔接在功放管的8脚上，黑表笔接在功放管的5脚上，这时万用表的读数就是栅负压。
栅负压的数值与功放管的阴极对地的电压数值是相同的，只是阴极对地电压为正电压，栅极对阴极的电压为负电压。
R5为200kΩ，这个电阻为栅极电阻，栅负压的供给回路就是由该电阻担当的，同时该电阻与C2组成的RC网络又决定着前后级之间能传输的最低工作频率。
本机没有采用大环路电压负反馈，而是采用了单级电流串联负反馈电路，因为大环路负反馈虽然可以改善整机频响、改善整机失真、降低整机噪音等，但也会减弱声音的活力和音符跳动感。
电子管功放电路图：电子管前级的制作电路图
电子管功放电路图：电子管前级的制作电路图电子管功放电路图：电子管前级的制作电路图用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。
针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。
目前较为出名的电子管前级线路主要有：马兰士7，马缔诗，麦景图C-22，和田茂氏，JADIS，SRPP等，在这里向发烧友介绍笔者经过几个月时间设计与反复调试才最终定案的电子管前级，线路结构是参考马缔诗电子管前级。
本电子管前级放大器的原理图见图：采用两级放大，放大倍数为1 0倍，立体声设计，电源与放大级设计在同一块线路板上，其中主电源和灯丝电压均设计为软启动电路：原理是开机时由0V、1V、2V…、经过一定时间后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。
电子管前级的制作电路为了发挥6N3最靓丽的音色、减少交流噪音干扰，灯丝电压采用直流供电，并且不用6.3V，而是用5.9V-6V给5670（6N3）供电音质最好（这是一位胆迷通过实验得出的结论），同时为了保护5670（6N3）的寿命，灯丝供电电路采用了软启动电路（见图）：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。
日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。
该电子管前级放大器的工作电压采用60V供电。
而多数发烧友都会迷惑不解：那些著名的电子管前级不是用两三百伏的吗？笔者的设计是按照5670（6N3）电子管的静态曲线而把负载电阻、栅极偏压进行改变后选用60V的，因为典型的电子管电路两三百伏的高电压及低容量的滤波电容是产生噪音的罪魁祸首。

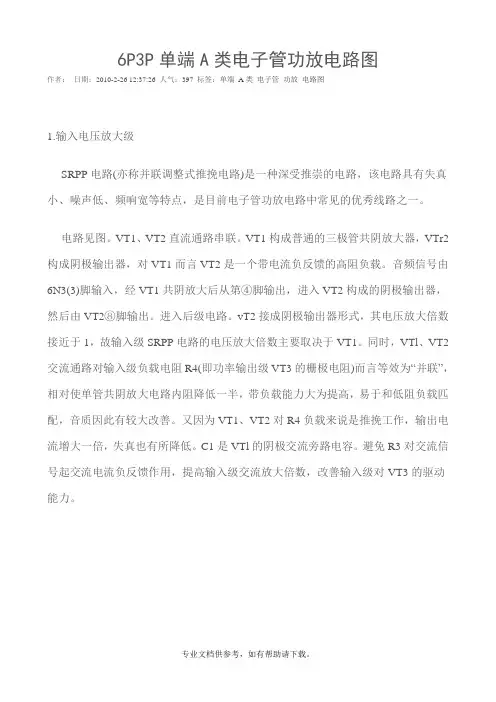

6P3P单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端 A 类电子管功放电路图1.输入电压放大级SRPP电路（亦称并联调整式推挽电路）是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图。
VT1 、VT2 直流通路串联。
VT1 构成普通的三极管共阴放大器，VTr2 构成阴极输出器，对VT1 而言VT2 是一个带电流负反馈的高阻负载。
音频信号由6N3（3）脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTI、VT2 交流通路对输入级负载电阻R4（即功率输出级VT3的栅极电阻）而言等效为并联” 相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1 、VT2 对R4 负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTI的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3 的驱动能力。
*B1专业文档供参考，如有帮助请下载。
R3上的压降2. 6V ，作为VT1的栅负偏压，此负压比现代数码音源输出信号振 幅大1. 5V ，避开了 6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u ・R4/(Ri /2+R4)=35・360k /(5. 8k /2+360k)〜35咅。
其中 u 为 6N3 放大 系数，值为35; Ri 为6N3内阻，值为5. 8k.2•功率输出级功率管6P3P 采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源 +B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的 输出功率。
6P1阴极输出电子管功放电路
电路中输出变压器的初级直流电阻应选在27o3oo之间采用不同的功率管应选用不同输出变压器的初级直流电阻值以适应该功率管对阴极电阻的要求
6P1阴极输出电子管功放电路
6P1阴 极 输 出 电 子 管 功 放 电 路
原文地址：6P1阴极输出电子管功放电路 作者赵建光
下图采用阴极输出方式，由于功率级没有电压增益，因此。电压放大需两级才满足要 求。电路中只画了一级放大器。主要是为了体现电源的特殊形式。电路经实验效果不 错，一级电压放大也可输出一瓦左右的功率。如采用两级电压放大器时，可在两极之间 加入负反馈。以改善性能。电路中，输出变压器的初级直流电阻应选在27O～3OOΩ之 间，采用不同的功率管，应选用不同输出变压器的初级直流电阻值，以适应该功率管对 阴极电阻的要求。本电路不适应栅负压较高的功率管。
电子管胆机功放电路图
Brook-3B电子管前级放大器电路
输入与中间放大级
输入电压放大与中间电压放大级均采用五极电子管6SJ7改为三极电子管的形式,组成两级共阴极阻容耦合式放大电路,对于微弱信号的MIC与MAG磁性拾音系统的音源信号,通过输入切换开关由电子管6SJ7的栅极输入,进行两级放大后,将微弱的音频信号进行较大幅度地提升。
为了符合不同放音系统的重放音要求,在输入管阴极与中间放大管的屏极之间,增设了RC负反馈式频率补偿网络,分别由多档选择开关进行切换,使不同的音音量与响度控制器
由于人耳对低音频的听觉灵敏度较差,当音量控制器开得很小时,往往感到低音频的响度不足,因此需要增强低音频的输出来改善音质,起到音调自动补偿的作用。
特别对于磁性录音系统来说,因为低音频受到相当的衰减,因此适当增强低音频的输出是完全必要的。
对于低电平的音源信号,可以直接通过切换开关,直接输入到音量与响度控制器中,经过适当地调节与控制后输入到中间混合放大管的栅极。
中间混放与输出级
中间混合电压放大与输出级仍使用两只五极电子管6SJ7改为三极管,组成两级共阴极阻容耦合式放大电路,将前级输入的音频信号与中间直接输入的音频信号一同进行放大
为了提高中间放大级的电性能,在中间放大管6SJ7的阴极与输出级之间加有适当的级间负反馈,以改善放大器的频率响应特性。
输出端设有专门的输出电平控制与输出阻抗的调控装置,并通过输出端的多档切换开关进行选择,使得输出更符合与后级的匹配要求。
电子管功放电路全集
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
6P3P单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图。
VT1、VT2直流通路串联。
VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。
音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTl的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。
其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的输出功率。
R6为输出级阴极电阻，将输出级栅负压确定在-20V。
6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5 5W，基本满足一般家居环境放音的要求。
电子管6N1制作小型胆机功放电路
这里介绍一种微型胆机，给小电视或小收音机或小CD做放大，而且电耗小，又有胆机味。
采用6N3做自动平衡倒相放大，6N1做甲乙类功放，可获得不失真功率1W，推动高灵敏度小音箱，有较好的音色，尤其是听人声—女生歌唱，比大胆机更有一番清丽的感觉。
本机的特点是：所有的变压器均采用代替品，不用专门绕制，价格十分低廉。
高压直接采用市电。
重量较轻。
一、变压器的替代品。
1.输入变压器B1为输入隔离变压器，目的是使输入信号与本机电源隔离。
可直接使用微型变压器—铁心外长3.5cm，高3cm，厚2cm的仪表变压器，初级220V，次级36V或12V以上的即可，使用时，以低压端为外信号输入，以高压端接内电路输入端。
2.输出变压器B2为输出变压器，采用的是微型带110V抽头的电源变压器。
次级为双3V。
铁心外长4.5cm，高4cm，厚2cm的小变压器。
购置这种小变压器时，要注意110V抽头与两端的直流电阻要接近。
3V端可接4Ω扬声器，6V端可接8Ω扬声器。
笔者采用6v端接4Ω小音箱一对，串联接法。
3.灯丝变压器灯丝变压器，采用10W的220V：7.5V的变压器。
市售小变压器一般没有次级6.3V变压器，有的是6V（空载），7.5（空载）变压器。
若采用6V变压器，接电子管灯丝后，会有0.5V—0.8V的压降，会使电子管阴极加热不足。
采用7.5V的变压器，灯丝电压过高，会降低电子管寿命。
本机采用给变压器初级串联电阻的方式进行降压，这样不仅可以较准确地使次级在负载下输出6.3v，而且会使灯丝具有软启动特性。
二、电路特点倒相采用自动平衡式，不需要调整。
输出管6N1阴极电阻上并联的电容，对高低音特性有影响，可根据音箱特性调整。
整流管前串联的电阻不能取消，以防止电源开通时，瞬间充电电流过大，烧毁整流管或烧保险。
三、电路图四、器件表元件功用R1 音量控制电位器，100K C1 输入耦合电容，0.01μ，100VR2 栅漏电阻500K C2 阴极旁路电容，10μ，25VR3 阴极电阻1K，2w C3 倒相级供电滤波电解电容，10μ，400VR4R5 屏极负载电阻，150K，1w C4C5 功放栅极耦合电容，0.1μ，400VR6 倒相级供电滤波电阻，2k，1w C6 阴极旁路电容，10μ-50μ，25VR7R8 功放栅漏电阻，250k C8 功放屏极防震电容，2000P，600VR9 倒相电阻，100K C7C9 整流滤波电解电容，150μ，400VR10 功放阴极电阻，400Ω，2w C10 电源杂波滤波电容，0.1μ，600VR11 整流滤波电阻，500Ω，8W G1 6N3R13 灯丝变压器压降电阻500Ω，10w Z1 2A1000vR14 发光二极管限流电阻，数值根据二极管定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
6N1并联作取样放大，功率管6P1接成三极管作为调整管，组成串联稳压电路。
作为滤波电容，一般说来，无极性电容速度快、解析力高，油浸电容音色甜润，优质电解电容可以增加中频的密度与低频的力度，因此本机滤波电容选用优质电解和有机薄膜电容混合应用，其输出电压稳定，纹波系数很小，既有晶体管整流的动态，又有电子管稳压的韵味，达到符合现代音响要求的目的。
前级灯丝电源，用整流桥堆整流，7806稳压点燃灯丝。
采用稳压电源供电的好处是，可使声音圆润饱满，音乐密度感强，乐声和人声的质感较好，动态好、噪声低、瞬态好。
元件选择电子管是前级放大器的灵魂，应选择J级以上的产品，6N1国内有多家工厂生产，不同生产厂家的产品有不同的音色走向，北京牌6N1音色雄浑豪放、动感十足，低频强劲有力。
上海牌6N1音色清澄亮丽、细腻圆润，高频幼细顺滑，这些电子管都不难搞到，可根据自己的爱好选用适合自己口味的管子。
如果你有兴趣，可直接插上6N2、6N10、6N11等国产电子管，听听它们之间音色有什么微妙的变化，你还可以换用进口管6HlⅡ、6DJ8、ECC88、6922等听听，看看外国的“月亮”与我们中国的“月亮”哪个更圆、哪个更亮。
闲暇之时慢慢品尝，仔细比较不同的韵味，从中享受胆机玩家的乐趣。
电阻选用国产军工生产的大红炮金属膜电阻，这种电阻音色温暖兼有力度，符合理想中的气质。
同轴双联电位器大多一致性差，声像产生畸变，会影响立体声效果，选用上海WTH—I型单联电位器，虽然调节起来麻烦点，但左右声道容易调得非常平衡。
电容器对音质的影响很大，耦合电容C1选用WIMAMKPl0，信号输出电容C2选用国产CZM—J2型密封油浸电容，该电容音色通透、甜润、音乐感极好。
高压滤波选用两只330 μF/450V nichicon牌电解电容作n型滤波。
其他滤波、退耦电容全部采用国产CBB60型有机薄膜电容。
所有的阻容元件经数字万用表严格挑选配对，使左右声道性能保持一致。
电阻应留有4～6倍的功率余量，以减少工作时产生的热噪声。
左右声道可共用一只6N1电子管，也可以单独使用一只6N1，将6N1的另一半的屏、阴、栅极都接地，可以减少左右声道的互相干扰。
同样电源也可以共用一组电源对左右声道供电，也可以采用两组电源为左右声道分别供电。
为了打造出精品，提高左右声道的分离度，使声像定位更加真实。
笔者选择了后者，采用单双声道的结构，用两只红灯牌收音机电源变压器作电源，它的质量和容量都毋庸置疑，保证大动态时气势恢宏，毫不脚软。
的布线和良好的制作工艺来完成，经典电路的优良品质才可能尽情地发挥。
因此，同样是一堆电子元件，在不同人的手里可以焊出不同的作品来。
前级灵敏度很高，为防止交流电源、高压电源对音频信号的干扰，前级放大电路与电源电路要分开，地线不能一串到底，选择最佳接地点汇集一处星形接地。
管座应选择带铝罩的品种，外壳接地要良好，防止外界的电磁干扰。
组装完毕后，要认真仔细地检查，正确无误后可接通电源，调整电源中的取样电位器W2，使V3屏极电压正好为175V，测量其他各级电压均应符合电路要求，一切正常后，可接入系统试音了。
· [图文] 立体声功放管及电路 (Stereo Tube Amplifier)· [图文] 电子管双线示波器SBR-1制作及电路· [组图] 胆机的电源电路和延时电路原理图· [组图] 灯丝供电电源电路· [图文] 简单的电子管耳机放大器· 电子管高压延时电路· [图文] 350W环形变压器电路· [图文] 电子管6N3组成共阴极放大电路· [图文] 电子管甲类功放电路· [图文] 改进型推挽功放电路· [图文] 免调试型last典型功放电路· [图文] 电子管3A5组成的前级放大器电路· [图文] 300B 6WX2单端功放制作· [图文] 25W×2 EL34推挽功放电路及制作· [图文] 用6V6GT胆机制作的推挽功率放大器· [图文] 6N3+6v6GT+5U4G电子管前级功放电路(带电源电路)· 电子管功放电路输出变压器的工作特性· [图文] 6BQ5并联单端放大器电路· [图文] 带自举作用的新颖ocL功放电路· [图文] 6AQ5W/6005UL单端四声道放大器电路原理图· [组图] 短波变频器电路· [图文] 短波超再生式接收机电路· [图文] 短波再生式AM和DRM接收机电路· [图文] 双管并联阴极输出电路2A3SE-7W· [图文] 长尾倒相式2A3P(2A3PP-15W)胆机电路· [图文] 简单的2A3(2A3SE-4W)单端功放电路· [图文] 用三极管制作的单管甲类胆机电路· [图文] 名机Matisse Reference胆前级的放大线路· [图文] Dynaco功放电路图· [图文] 845单端功放电路图· [图文] RCA U-109功放电路图· [图文] Capehart TYPE-B功放电路图· [图文] 带负反馈电路的RC电桥振荡器· [图文] RC电桥电路· [组图] 电子管两级反馈放大电路· 电子管内的噪声及其削弱方法· [组图] 噪声的来源及其抑制方法· [图文] 电感耦合电压放大器电路· [图文] 电子管自生偏压电路· [图文] 电子管阻容耦合放大器电路· [图文] 6N3+LM4780功放制作及电路· [图文] 6F2、FU-7胆管制作的立体声功放机· [图文] 6N2、6N6、6P1制作的单端胆机小功放· [图文] 6N2、6N6、6P3P制作的单端立体声放大器· [组图] 胆机功放的制作· [图文] EL156电子管制作的功放电路· [图文] 6p1+6n2电子管功率放大器电路· [图文] AM/FM收录机电路图 (由TA2003+TEA2025组成)· [图文] TDA7010T组成的简易调频对讲机电路制作· [图文] 用6p1制作的电子管短波发射机· [图文] LED的动态驱动电路图· [组图] 采用IRF250场效应管制作胆味功放及电路图· [组图] 6N7+2A3+5AR4胆机电路图· [图文] ER231+AVVT 2A3+AZ4+5R4GYS胆机电路图· [组图] EF86+2A3胆机电路图+电源供电电路· [图文] 电子管FU29+6N9P组成的30W并联单端功放电路· [组图] 6p3p单端甲类胆机的制作与设计· [图文] 6p3p胆机电路图· [图文] 6N1胆前级电路图 (带电源供电电路,放大倍数12倍)· [图文] 1.5V LED手电筒制作电路· [组图] 自制6N9P+6P3P单端胆机电路图· [图文] 自制胆石混合式Hi-Fi功放· [图文] 自制6P14小功率胆机· [图文] 18W胆场输出甲类功放电路· [图文] CS3310音量控制芯片应用电路图· [图文] 稳压电子管电路图· [图文] 串联谐振晶体振荡器电路· [图文] 场效应管高频振荡器电路图· [组图] 带音调6N5P电子管推挽功放· [组图] 胆前级6H14п+6H8C+6P1功放的制作及电路原理图 · [图文] 603型电子管收音机电路原理图· [组图] 电子管收音机电路图· [图文] 电子管收音机原理图· [组图] 6J1X2+6N3X2+6Z4胆前级放大电路图· [组图] 6Z4整流二极管原理图· [图文] 6Z4型双阳极整流二极管电参数-电极和管脚连接图-极限运用数据资料· [组图] 6Z4电子管参数资料· [图文] 6K4单管机电路图· [图文] 6J1*2的迷你功放开关电源电路图· [组图] 电子管工作状态变换换算方法· [组图] CONTINENTAL 47电子管资料· [组图] 带音调6N5P电子管推挽功放· [组图] 用鼠标制作的小功放电路· [图文] 电子管6n1组成的OTL放大器电路· [图文] FD422单端功放电路图· [图文] FD422管脚定义图· [图文] FD422推挽电路· [图文] TDA2822双声道功率放大电路· [图文] 6P9P耳放电路· [组图] 电子管耳机放大电路· [图文] 6p1组成的功率放大电路· [图文] 6N1前级放大器电路· [组图] 515A型音频振荡器的部分电路· [图文] 四端晶体管振荡器电路· [组图] 60Khz(千赫)晶体振荡器电路· [图文] 二端晶体振荡器电路· [图文] 电子耦合振荡器· [图文] 放大器的去耦滤波电路· [图文] 公共屏极电源的三级放大器电路· [图文] 公共屏极电源的两级放大器电路· [图文] ZM202型三路载波机线路放大器电路原理图· [图文] 电子管多级负反馈电路· [图文] 三线圈反馈的电桥电路· [图文] 电子管混合负反馈电路· [图文] 电子管电流负反馈电路· [图文] 简单的反馈放大电路· [图文] 电子管组成的分负载倒相电路· [图文] 电子管组成的分压式倒相电路· [图文] 推挽功率放大器的基本电路· [图文] EF86+6V6+805A+5AR4电子管功放电路· [图文] 805单端胆机功放电路图· [图文] 805电子管变压器推动功放电路图· [图文] 805阴极输出器直接耦合功放电路图· [图文] Marantz 7电子管放大器电路图· [图文] 300B电子管单端A类功放电路图· [图文] 2A3A电子管推挽功放电路· [图文] 电子管低阻抗输入电路· [图文] 电子管共屏极负载式倒相电路图· [组图] 电子管多路音频混合电路图· [图文] 电子管单级多路通过电阻耦合的输入电路图· [图文] 电子管共阴极负载式倒相电路图· [图文] 电子管单端A类211功放电路· [图文] 大功率电子管单端A类845功放电路· [组图] 2A3电子管单端A类并联功放电路图· [图文] Mamn C22电子管均衡放大器电路图· [图文] McIntosh 7电子管均衡放大器电路图· [图文] McIntosh C22电子管前级放大电路图· SRPP电子管前级放大器电路图· [组图] 和田茂氏前级放大器电路· [图文] 电子管差分放大电路· [图文] Marantz 7前级放大器· [图文] 2a3电子管功放电路图· [图文] 6p3p电子管功放电路图· [图文] 6N10 SRPP前级放大线路· [组图] 6n3电子管功放电路图· [图文] 6v6电子管功放电路图· [图文] 6sn7电子管前级线路图· [图文] 6p1电子管功放电路图· [图文] 6n1/6n2/6n3/6n4/6n6/6n8/6n9/6n10/6n11电子管参数· [组图] 6n11前级电路图|6n11电子管功放制作资料· [图文] 6n11电子管功放电路图· [图文] 6dj8电子管参数· [组图] 6922电子管前级放大器|电子管前级放大器制作 · [图文] 6922电子管耳放电路图· [图文] 电子管e88cc组成的耳放电路图· [图文] 6p6p耳放电路图· [图文] 立体声功放管及电路 (Stereo Tube Amplifier) · [图文] 电子管双线示波器SBR-1制作及电路· [组图] 胆机的电源电路和延时电路原理图· [组图] 灯丝供电电源电路· [图文] 简单的电子管耳机放大器· 电子管高压延时电路· [图文] 350W环形变压器电路· [图文] 电子管6N3组成共阴极放大电路· [图文] 电子管甲类功放电路· [图文] 改进型推挽功放电路· [图文] 免调试型last典型功放电路· [图文] 电子管3A5组成的前级放大器电路· [图文] 300B 6WX2单端功放制作· [图文] 25W×2 EL34推挽功放电路及制作· [图文] 用6V6GT胆机制作的推挽功率放大器· [图文] 6N3+6v6GT+5U4G电子管前级功放电路(带电源电路) · 电子管功放电路输出变压器的工作特性· [图文] 6BQ5并联单端放大器电路· [图文] 带自举作用的新颖ocL功放电路· [图文] 6AQ5W/6005UL单端四声道放大器电路原理图· [组图] 短波变频器电路· [图文] 短波超再生式接收机电路· [图文] 短波再生式AM和DRM接收机电路· [图文] 双管并联阴极输出电路2A3SE-7W· [图文] 长尾倒相式2A3P(2A3PP-15W)胆机电路· [图文] 简单的2A3(2A3SE-4W)单端功放电路· [图文] 用三极管制作的单管甲类胆机电路· [图文] 名机Matisse Reference胆前级的放大线路· [图文] Dynaco功放电路图· [图文] 845单端功放电路图· [图文] RCA U-109功放电路图· [图文] Capehart TYPE-B功放电路图· [图文] 带负反馈电路的RC电桥振荡器· [图文] RC电桥电路· [组图] 电子管两级反馈放大电路· 电子管内的噪声及其削弱方法· [组图] 噪声的来源及其抑制方法· [图文] 电感耦合电压放大器电路· [图文] 电子管自生偏压电路· [图文] 电子管阻容耦合放大器电路· [图文] 6N3+LM4780功放制作及电路· [图文] 6F2、FU-7胆管制作的立体声功放机· [图文] 6N2、6N6、6P1制作的单端胆机小功放· [图文] 6N2、6N6、6P3P制作的单端立体声放大器· [组图] 胆机功放的制作· [图文] EL156电子管制作的功放电路· [图文] 6p1+6n2电子管功率放大器电路· [图文] AM/FM收录机电路图 (由TA2003+TEA2025组成)· [图文] TDA7010T组成的简易调频对讲机电路制作· [图文] 用6p1制作的电子管短波发射机· [图文] LED的动态驱动电路图· [组图] 采用IRF250场效应管制作胆味功放及电路图· [组图] 6N7+2A3+5AR4胆机电路图· [图文] ER231+AVVT 2A3+AZ4+5R4GYS胆机电路图· [组图] EF86+2A3胆机电路图+电源供电电路· [图文] 电子管FU29+6N9P组成的30W并联单端功放电路· [组图] 6p3p单端甲类胆机的制作与设计· [图文] 6p3p胆机电路图· [图文] 6N1胆前级电路图 (带电源供电电路,放大倍数12倍)· [图文] 1.5V LED手电筒制作电路· [组图] 自制6N9P+6P3P单端胆机电路图· [图文] 自制胆石混合式Hi-Fi功放· [图文] 自制6P14小功率胆机· [图文] 18W胆场输出甲类功放电路· [图文] CS3310音量控制芯片应用电路图· [图文] 稳压电子管电路图· [图文] 串联谐振晶体振荡器电路· [图文] 场效应管高频振荡器电路图· [组图] 带音调6N5P电子管推挽功放· [组图] 胆前级6H14п+6H8C+6P1功放的制作及电路原理图 · [图文] 603型电子管收音机电路原理图· [组图] 电子管收音机电路图· [图文] 电子管收音机原理图· [组图] 6J1X2+6N3X2+6Z4胆前级放大电路图· [组图] 6Z4整流二极管原理图· [图文] 6Z4型双阳极整流二极管电参数-电极和管脚连接图-极限运用数据资料· [组图] 6Z4电子管参数资料· [图文] 6K4单管机电路图· [图文] 6J1*2的迷你功放开关电源电路图· [组图] 电子管工作状态变换换算方法· [组图] CONTINENTAL 47电子管资料· [组图] 带音调6N5P电子管推挽功放· [组图] 用鼠标制作的小功放电路· [图文] 电子管6n1组成的OTL放大器电路· [图文] FD422单端功放电路图· [图文] FD422管脚定义图· [图文] FD422推挽电路· [图文] TDA2822双声道功率放大电路· [图文] 6P9P耳放电路· [组图] 电子管耳机放大电路· [图文] 6p1组成的功率放大电路· [图文] 6N1前级放大器电路· [组图] 515A型音频振荡器的部分电路· [图文] 四端晶体管振荡器电路· [组图] 60Khz(千赫)晶体振荡器电路· [图文] 二端晶体振荡器电路· [图文] 电子耦合振荡器· [图文] 放大器的去耦滤波电路· [图文] 公共屏极电源的三级放大器电路· [图文] 公共屏极电源的两级放大器电路· [图文] ZM202型三路载波机线路放大器电路原理图 · [图文] 电子管多级负反馈电路· [图文] 三线圈反馈的电桥电路· [图文] 电子管混合负反馈电路· [图文] 电子管电流负反馈电路· [图文] 简单的反馈放大电路· [图文] 电子管组成的分负载倒相电路· [图文] 电子管组成的分压式倒相电路· [图文] 推挽功率放大器的基本电路· [图文] EF86+6V6+805A+5AR4电子管功放电路· [图文] 805单端胆机功放电路图· [图文] 805电子管变压器推动功放电路图· [图文] 805阴极输出器直接耦合功放电路图· [图文] Marantz 7电子管放大器电路图· [图文] 300B电子管单端A类功放电路图· [图文] 2A3A电子管推挽功放电路· [图文] 电子管低阻抗输入电路· [图文] 电子管共屏极负载式倒相电路图· [组图] 电子管多路音频混合电路图· [图文] 电子管单级多路通过电阻耦合的输入电路图 · [图文] 电子管共阴极负载式倒相电路图· [图文] 电子管单端A类211功放电路· [图文] 大功率电子管单端A类845功放电路· [组图] 2A3电子管单端A类并联功放电路图· [图文] Mamn C22电子管均衡放大器电路图· [图文] McIntosh 7电子管均衡放大器电路图· [图文] McIntosh C22电子管前级放大电路图· SRPP电子管前级放大器电路图· [组图] 和田茂氏前级放大器电路· [图文] 电子管差分放大电路· [图文] Marantz 7前级放大器· [图文] 2a3电子管功放电路图· [图文] 6p3p电子管功放电路图· [图文] 6N10 SRPP前级放大线路· [组图] 6n3电子管功放电路图· [图文] 6v6电子管功放电路图· [图文] 6sn7电子管前级线路图· [图文] 6p1电子管功放电路图· [图文] 6n1/6n2/6n3/6n4/6n6/6n8/6n9/6n10/6n11电子管参数· [组图] 6n11前级电路图|6n11电子管功放制作资料· [图文] 6n11电子管功放电路图· [图文] 6dj8电子管参数· [组图] 6922电子管前级放大器|电子管前级放大器制作 · [图文] 6922电子管耳放电路图· [图文] 电子管e88cc组成的耳放电路图· [图文] 6p6p耳放电路图。
