电子器件封装命名规则
1.贴片分立元件
命名举例（命名间隔全部用下划线_) R0402,R0603,R0805,R1206 RN0603_x4,RN0805_x2
C0402,C0603,C0805,C1206, C1812 EC_SMD5X5.4mm
元件类型简称+管脚数+管脚间距+元件宽度 命名举例PTE6-100-300
引脚数为6、相邻脚间距为100 mil，宽度为300 mil 元件类型简称+管脚数+脚间距+管脚列间距
元件类型简称+外径+内径
元件类型简称+管脚总数+管脚排数+管脚类型+器件类型 元件类型简称+管脚数+每排管脚数×管脚排数+行间距+排间距+
CASE_A_3216 ，CASE_B_3528，CASE_C_6032 L0603
PL1206, PL_5x5mm，PL_SMD_6_5x6x2mm FB0603
常用元件封装命名规则
常用元件封装命名规则常用元件封装命名规则一、说明元件库中所有0402、0603、0805、1206封装均采用IPC元件库中的封装，其他为自建元件库。
(注意公英制转换,常用的标准封装都已经收集了)鉴于很多元件DA TASHEET对于元件封装的命名不同，导致整个PCB封装库没有一个命名标准,故整理一个常用元件封装标准出来,以供参考使用。
1、电阻：A、表贴标准电阻，以SR+封装尺寸代号命名。
例6032：SR6032。
B、插装标准电阻，以AXIAL+封装尺寸代号命名。
例300MIL的插装电阻AXIAL0.3。
C、电位器、功率电阻根据具体封装结合DA TASHEET来命名。
2、电容：A、表贴标准电阻，以SC+封装尺寸代号命名。
例6032：SC6032。
B、插装标准电阻：轴向电容以RAD+封装尺寸代号命名。
例300MIL的插装电容RAD0.3 径向电容以RB+封装尺寸代号命名。
例400MIL的圆柱形电容RB.2.4 C、其它电容根据具体封装结合DA TASHEET来命名。
3、双排表贴标准封装命名规则：SOP(引脚数)+脚间距+元件的宽度(同一水平位置PIN与PIN最大距离) 例0.5脚间距宽度400MIL的20引脚的元件SOP20-50-400 4、双排插装标准封装命名规则：(指DIP一类的,DIP24以后有300和600宽度两种。
) A、300MIL宽度的DIP命名DIP+引脚数例10脚DIP元件DIP10 B、600MIL 宽度的DIP命名DIP+引脚数+W 例24脚DIP元件DIP24-W 5、PLCC封装命名规则：PLCC+引脚数6、QFP一类封装命名规则：A、四面引脚数目相同：QFP(引脚数)+脚间距+元件的宽度(同一水平位置PIN与PIN最大距离) B、四面引脚数目不相同：QFP(引脚数)+脚间距+元件的宽度(同一水平位置PIN与PIN最大距离)+元件的高度7、BGA一类封装命名规则：BGA引脚数+节距+行数X列数(如果行数与列数相同则只取行数) 8、PGA与BGA 相同。
元器件封装命名规则ds
印制板设计元器件封装命名规则目次1 范围 (1)2 规范性引用文件 (1)3制订规则 (1)3.1以B开头的封装 (1)3.2以C开头的封装 (1)3.3以D开头的封装 (2)3.4以E开头的封装 (2)3.5以F开头的封装 (2)3.6以G开头的封装 (2)3.7以H开头的封装 (2)3.8以K开头的封装 (2)3.9以L开头的封装 (2)3.10以R开头的封装 (2)3.11以S开头的封装 (3)3.12以T开头的封装 (3)3.13以U开头的封装 (3)3.14以V开头的封装 (3)3.15以X开头的封装 (3)3.16以Z开头的封装 (4)印制板设计元器件封装命名规则1 范围本部分适用于印刷电路板元器件封装的命名。
2 规范性引用文件3制订规则按照《项目代号》的分类方法，对标准封装库中贴片及插装元器件的命名做了以下规定。
3.1以B开头的封装3.1.1蜂鸣器3.1.1.1用Ba/b/c表示。
B: 蜂鸣器、驻极话筒；a：两脚间距（mm）；b：直径（mm）；c：管脚直径（mm）。
一些特殊的蜂鸣器、驻极话筒封装用B加型号表示，例如：OBO-27CO的封装用B27CO 表示。
3.1.2气敏传感器3.1.2.1用Ba表示。
B：气敏传感器。
a：元器件型号。
例如：TGS822、TGS813的封装用BTGS822和BTGS813表示。
3.2以C开头的封装3.2.1插装类电容器3.2.1.1铝电解电容器用CEa/b/c表示。
CE：铝电解电容器；a：两管脚间距（mm）；b：直径（mm）；c：管脚直径（mm）或管脚截面长×宽（mm）。
3.2.1.2钽电解电容器用CTa/b表示。
CT：钽电解电容器；a：两管脚间距（mm）；b：管脚直径（mm）或管脚截面长×宽（mm）。
3.2.1.3其它类的电容器用Ca/b/c或Ca/c表示。
C：电容器；a：两管脚间距（mm）；b：外型，长×宽（mm）；c：管脚直径（mm）或管脚截面长×宽（mm）。
PCB元器件封装命名规则

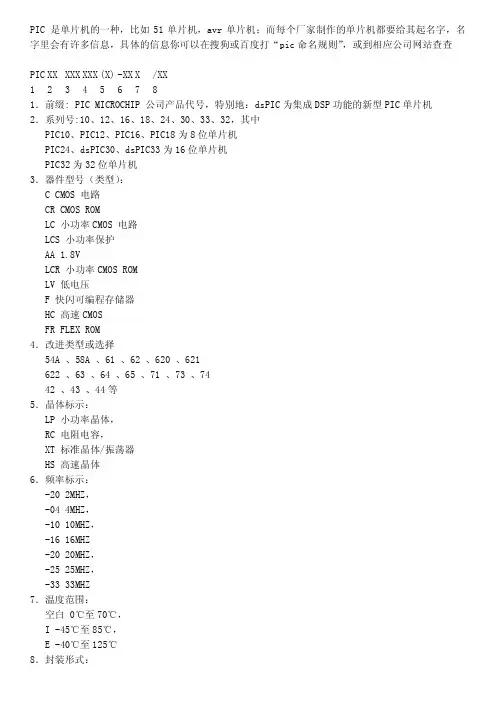

PIC 是单片机的一种，比如51单片机，avr单片机；而每个厂家制作的单片机都要给其起名字，名字里会有许多信息，具体的信息你可以在搜狗或百度打“pic命名规则”，或到相应公司网站查查PIC XX XXX XXX (X) -XX X /XX1 2 3 4 5 6 7 81．前缀: PIC MICROCHIP 公司产品代号，特别地：dsPIC为集成DSP功能的新型PIC单片机2．系列号:10、12、16、18、24、30、33、32，其中PIC10、PIC12、PIC16、PIC18为8位单片机PIC24、dsPIC30、dsPIC33为16位单片机PIC32为32位单片机3．器件型号（类型）：C CMOS 电路CR CMOS ROMLC 小功率CMOS 电路LCS 小功率保护AA 1.8VLCR 小功率CMOS ROMLV 低电压F 快闪可编程存储器HC 高速CMOSFR FLEX ROM4．改进类型或选择54A 、58A 、61 、62 、620 、621622 、63 、64 、65 、71 、73 、7442 、43 、44等5．晶体标示：LP 小功率晶体，RC 电阻电容，XT 标准晶体/振荡器HS 高速晶体6．频率标示：-20 2MHZ，-04 4MHZ，-10 10MHZ，-16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ7．温度范围：空白 0℃至70℃，I -45℃至85℃，E -40℃至125℃8．封装形式：L PLCC 封装JW 陶瓷熔封双列直插，有窗口 P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 milVS 超微型封装8mm×13.4mmSO 微型封装-300 milST 薄型缩小的微型封装-4.4mm SP 横向缩小型塑料双列直插CL 68腿陶瓷四面引线，带窗口 SS 缩小型微型封装PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装。
