万用版焊接方法
万能板焊接贴片集成块的方法

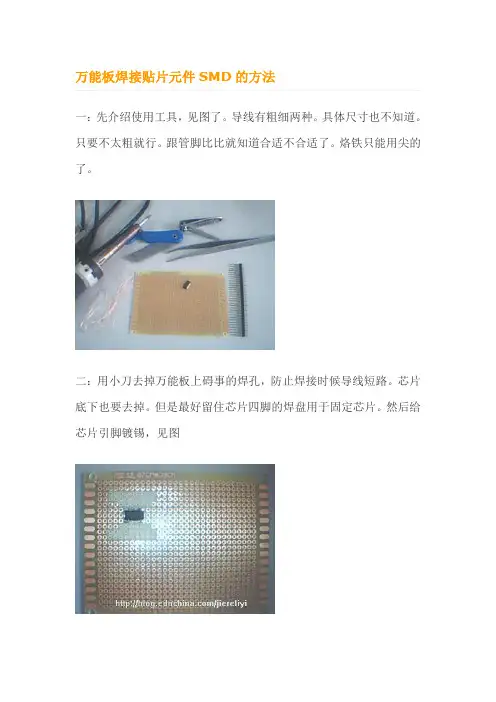

万能板焊接贴片元件SMD的方法
一：先介绍使用工具，见图了。
导线有粗细两种。
具体尺寸也不知道。
只要不太粗就行。
跟管脚比比就知道合适不合适了。
烙铁只能用尖的了。
二：用小刀去掉万能板上碍事的焊孔，防止焊接时候导线短路。
芯片底下也要去掉。
但是最好留住芯片四脚的焊盘用于固定芯片。
然后给芯片引脚镀锡，见图
来张进照，可以看到芯片型号；
三：焊接，使用细铜丝对准引脚，用尖嘴烙铁挂少量锡焊接。
烙铁挂锡很少，因为芯片和导线之前都经过挂锡了，所以烙铁不用挂很多锡，只许挂少量传热就行；然后固定导线另一边
焊接完一面了，呵呵，真不想拍这么近，太丑了。
#%
然后焊接另一面；
四：焊接插针，这个就很容易了。
直接看图吧；
另一面；注意，芯片的电源和地分别是20，15脚，为了防止电流过大，所以焊接电源和地的时候用了比较粗的线；
这样，贴装元件的焊接就完成了，以后要是使用的时候就可以用其他线引出来了。
万能板焊接电路的方法
万能板焊接电路的方法介绍万能板是一种常用的电子原型制作工具，用于焊接电路。
它由一片有孔的基板组成，可以通过焊接元件和导线来搭建电路。
本文将详细介绍万能板焊接电路的方法，包括选择合适的万能板、焊接工具的准备、焊接步骤和常见问题解决等内容。
选择合适的万能板选择合适的万能板对于焊接电路至关重要。
以下是一些选择万能板的要点：1.孔距和孔径：万能板的孔距和孔径应与你所使用的元件相匹配。
一般来说，孔距为2.54mm（0.1英寸）的万能板较为常见，适用于大多数常用元件。
2.尺寸：根据你的电路规模和元件数量，选择适当大小的万能板。
常见的尺寸有5x7cm、8x12cm等，可以根据需要选择。
3.层数：万能板一般分为单层和双层，双层万能板可以在上下两层分别焊接电路，更适合复杂的电路设计。
焊接工具的准备在焊接万能板之前，需要准备以下焊接工具：1.焊接台：用于放置万能板和焊接工具，保持焊接过程中的稳定性。
2.焊接铁：选择合适功率的焊接铁，常见的功率有30W、40W等。
另外，还需要准备一些不同规格的焊接头，以适应不同的焊接需求。
3.焊锡：选择适合焊接的焊锡丝，一般使用直径为0.8mm左右的焊锡丝。
同时，还需要准备焊锡吸取器或湿海绵用于清洁焊接头。
4.辅助工具：包括镊子、剥线钳、钳子等，用于焊接过程中的元件处理和固定。
焊接步骤下面是焊接万能板的基本步骤：1.规划电路布局：在开始焊接之前，先规划好电路布局，确定元件的位置和连接方式。
可以使用铅笔或者标记笔在万能板上进行标记，以便于焊接时的参考。
2.焊接元件：按照电路布局的标记，依次焊接元件。
首先焊接较低的元件，再焊接较高的元件，以免影响后续焊接。
焊接时要保持稳定的手势和适度的焊接时间，确保焊点牢固。
3.焊接导线：使用导线连接各个元件，形成电路连接。
可以使用单股导线或者编织导线，根据需要选择合适的导线类型。
焊接导线时，要注意导线的长度和位置，避免导线交叉或者短路。
4.焊接电源和地线：连接电源和地线是焊接电路的最后一步。
万用表使用与焊接工艺万用表使用
流水线生产车间场景
生产车间场景
下一页 返回
第四代主流工艺技术－SMT
上一页 返回
SMT生产车间场景
Surface Mounted Technology 上一页 返回
二、焊接机理
1.锡焊及其特点 2 .焊接机理
1.锡焊及其特点
锡焊：将钎料熔入被焊焊件的缝隙，使其连接。 • 锡料熔点低于焊件。 • 加热到锡料熔化，润湿焊件。 • 焊件过程焊件不熔化。 • 焊接过程需要加焊剂。（清除氧化层） • 焊接过程可逆。－－解焊 • 锡料：锡铅合金 • 电子产品装配焊接属于软锡焊的范畴。锡料熔点
三、档位盘
可供侧量直流电流、交直流电压、直流电阻等, 具有26个基本量程和电平、电容、电感、晶体管直 流参数等7个 附加参考量程。
交直流2500V 和直流5A 分 别有单独插座。
三、万用表的使用方法
1、刻度盘机械归零 2、直流电流测试 3、交直流电压测量 4、直流电阻测试 5、电容测试 6、电感测试 7、三极管测试 8、二极管测试
4、直流电阻测量
准确测量电阻时，应选择合适的电阻档位， 使指针尽量能够指向表刻度盘中间三分之一区 域。不要将人体电阻并到电阻上。
测量电路中的电阻时，应先切断电路电源， 如电路中有电容应先行放电。
当检查电解电容器漏电电阻时，可转动开 关到R×1K档，测试棒红杆必须接电容器负极，
黑杆接电容器正极。
5、电容测量
+
连接的一端为负极。
二极管质量判别
一只二极管的正、反向电阻差别 越大，其性能就越好。如果双向电阻 都小，说明二极管质量差，不能使用 ；如果双向阻值都为无穷大，则说明 该二极管已经断路；如果双向电阻值 均为零，说明二极管已经被击穿。
万用版焊接方法
万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2 连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
用万能板焊接电路的方法
用万能板焊接电路的方法万能板，是一种常用于电子爱好者制作电路原型或进行简单电路测试的工具。
在电路设计过程中，往往需要对原型电路进行测试，确认其操作和性能，常用的万能板在这方面有很大的帮助。
在使用万能板进行电路连接时，需要注意一些问题，以确保连接的可靠性和电路的正确运行。
以下是十条关于使用万能板进行电路焊接的方法，以及详细描述。
一、选择适当的万能板在进行焊接之前，必须选择适当的万能板进行电路原型设计。
不同的万能板有不同的大小、形状和布局方式。
选择适当的万能板可以帮助简化电路焊接工作，提高电路组装效率。
在选择万能板时，应该根据电路规模、数量、布局和外形要求来选择最合适的万能板。
一般来说，初始学习者可以选择一个稍微大一点的万能板，具有较好的排布、焊点较少，易于组装和测试。
二、准备好所需的工具和材料进行焊接工作之前，需要准备好一些必要的工具和材料，例如离线5号镊子、电路组件、焊锡线、热风枪和锡膏等。
在万能板线路的组装过程中，需要用到离线5号镊子夹紧所需的组件，然后使用焊锡线将其连接到万能板上。
热风枪和锡膏可用于将焊锡线焊接到需要链接的位置上。
三、安排清晰的电路布局在焊接前，应安排好清晰的电路布局，以免在焊接时出现混乱和错误的焊点。
电路按类型分组，按位置安排。
万能板上的每个联结点都要明确其作用以及与其相邻联结点之间的连接方式。
在安排布局时，应避免过多的连接和缠绕，在结构简单的前提下，减少线路的长度。
四、进行良好的钳工操作在将电路元件定位到万能板上之前，必须使用离线5号镊子仔细检查电路元件，确保没有损坏或锈蚀的地方。
特别需要注意的是，使用钳工夹紧电阻和电容元件时，不要太用力，否则他们可能会变形或出现表面划痕。
五、小心焊锡在焊接过程中，必须注意焊锡的温度和量，以确保焊接质量。
选用合适的锡丝，并将其熔化在需要焊接的位置上。
焊接过程中，要保持稳定的手，焊点要光滑，不要有冷焊和烧毁的现象。
焊点的大小应适合连接的元件大小，不要过小或过大。
万能板焊接电路
万能板焊接电路万能板焊接电路引言：万能板是电子工程师和爱好者常用的工具之一，用于原型设计和电路测试。
它是一个通孔板，可以插入各种电子元件并用焊接进行连接。
焊接是一种将元件固定在板子上并形成电路连接的技术。
本文将深入探讨万能板焊接电路的步骤、技巧和应用。
第一部分：焊接前的准备工作在开始焊接之前，我们需要做一些准备工作：1. 确保工作区域整洁有序，以免造成电路元件的混淆或损坏。
2. 准备好所需的工具和材料，包括焊接铁、焊锡丝、辅助工具（如镊子和剪线钳）、酒精和棉球（用于清洁板子）等。
3. 检查焊接铁的温度是否适中，一般建议设置在300-350摄氏度之间。
第二部分：焊接步骤下面是焊接步骤的基本流程：1. 清洁板子：使用酒精和棉球清洁万能板的表面，以去除灰尘和杂质。
2. 放置元件：根据电路图或设计要求，将各种元件插入通孔板中，确保正确放置和定位。
3. 剪短引脚：对于较长的引脚，可以使用剪线钳将其剪短，以便焊接更容易进行，并降低电路元件之间的短路风险。
4. 粘焊锡：将焊接铁加热并接触到元件引脚和板子之间，然后将焊锡丝放在引脚和板子之间，以便焊锡能够涂覆到正确的位置。
注意不要使用过多的焊锡，以免造成短路或焊接不牢固。
5. 进行焊接：在引脚和板子之间加热焊锡，使其熔化并形成连接。
焊接时间应适中，过长可能会造成元件损坏。
6. 检查焊接质量：检查焊接点是否牢固、光滑和均匀。
如有需要，可以进行二次焊接或修正。
第三部分：焊接技巧和注意事项1. 控制温度和焊接时间：过高的温度和过长的焊接时间可能会损坏电子元件。
因此，要注意控制好焊接铁的温度和焊接时间。
2. 避免短路：当焊接两个相邻的引脚时，要小心避免焊接产生短路。
可以使用焊接膏或胶带隔离相邻引脚，以减少短路的风险。
3. 防静电：静电可能对电子元件造成伤害。
在焊接前，最好使用防静电手腕带，并将元件存放在防静电袋中。
4. 注意焊接顺序：在焊接复杂的电路时，最好从低零件密度的区域开始，逐渐增加焊接的密度。
万用板的焊接技巧
万用板的焊接技巧
以下是万用板（Universal PCB）焊接的一些技巧：
准备工作：在开始焊接之前，确保你有必要的工具和材料，如焊铁、焊锡、吸锡线、镊子、插头、导线等。
同时，清理好工作区域，确保安全和整洁。
热熔焊接：热熔焊接是最常用的焊接方法，具体步骤如下：
使用焊铁预热焊接头，确保其达到适当的温度。
将焊锡应用于焊接头和电子元器件的引脚交点处，以形成焊接连接。
与引脚交点接触的同时，将焊铁轻轻触碰焊锡，使其熔化并形成连接。
等待焊接点冷却和凝固，然后检查焊接连接的质量。
注意热量和时间：在焊接时，要控制好焊铁加热的时间和热量。
过长时间的加热或过高的温度可能会导致焊接点过热，损坏电子元器件或焊接板。
不要使用过多的焊锡：使用适量的焊锡，避免过多的焊锡堆积在焊接点上。
过多的焊锡会导致焊接连接不稳定或短路。
注重细节：焊接时要注意细节，确保焊接点的正确对准和连接质量。
检查焊接点是否均匀且牢固，没
有冷焊或虚焊现象。
清理焊接点：焊接完成后，及时清理焊接点上的残留焊锡。
可以使用吸锡线吸走多余的焊锡，保持焊接点的整洁和可靠性。
注意安全：在焊接时要注意安全措施，包括戴上适当的护目镜和手套，确保焊铁的稳定放置，并避免烫伤或物品损坏。
万能板_洞洞板的使用焊接技巧(注意事项)
万能板_洞洞板的使用焊接技巧（注意事项）
点阵板（万能板/洞洞板）是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称洞洞板。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
点阵式万能实验小板：0.7元一片点阵式万能实验大板：2.2元一片
一、焊接前的准备在焊接点阵板之前你需要准备足够的细导线用于走线。
细导线分为单股的和多股的（上图右）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
点阵板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5～1mm的。
产品4：广州黄花陶瓷芯30W长寿命电烙铁（20元一把）
广州黄花电子厂的名牌产品，升温迅速，采用最新的陶瓷发热体，使用寿命极长，可以长时间工作，采用无铅长寿命烙铁头不容易烧死，绝缘电阻大于100M，可以焊接怕静电的器件，手柄带电源指示灯功能，使用更方便。
二、手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。
正确的手工焊接操作过程可以分成五个步骤：
步骤一：准备施焊（图（a））
左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
步骤二：加热焊件（图（b））
烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板。
万能洞洞板手工焊接说明
为了充分体现一个DIY精神，PVCBOT机器人项目的控制电路，默认推荐的是手工焊接电路板。
而作为手工焊接所使用的电路板，这里我们主要采用的是万能电路板。
万能电路板也叫万用板、实验板，这是一种通用设计的电路板，通常其板上布满标准的IC间距(2.54mm)的圆型独立的焊盘，看起来整个板子上都是小孔，所以也俗称为“洞洞板”。
相比专业的PCB印刷电路板，洞洞板具有成本低、使用方便、扩展灵活等特点。
基于以上这些特点，同时为了提高DIY机器人的效率，我们认为熟练使用洞洞板来焊接电路应该作为PVCBOT机器人DIY活动的一项基本技能。
元件布局一般在洞洞板上布局元器件，就是基本上对照的电路原理图上元器件的布局规划，从关键器件为中心开始布局，其他元器件围绕着中心以见缝插针的方式布局。
对于熟悉电子电路的人，可以遵照这种方式边焊接边规划，无序中体现着有序，效率较高。
但一般人不推荐直接焊板，而是建议按照以上的布局原则，先在纸上进行初步的布局做好图纸，然后再按照图纸进行焊接，对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去，以方便对照焊接。
焊接技巧很多初学者焊的板子很不稳定，容易短路或断路。
除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。
掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定(以下部分内容摘自互联网)。
1、初步确定电源、地线的布局电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线;如果无此类铜箔，也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外，本着节约材料的目的，可以把剪断的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线多设置跳线不仅可以简化连线，而且要美观得多(见下图横卧的跳线)。
万用板焊接流程
万用板焊接流程
万用板焊接是一种常见的电子元件连接方式，下面是万用板焊接的流程：
一、准备工作
1.1 选择合适的万用板：根据电路设计要求选择合适的万用板，可以根据电路板的大小、孔径、排列方式等因素进行选择。
1.2 准备焊接工具：万用板焊接需要使用电烙铁、焊锡丝、焊锡膏、镊子等工具，需要提前准备好。
1.3 清洁万用板：使用清洁布或棉签清洁万用板表面，确保表面干净无杂质。
二、焊接元件
2.1 安装元件：根据电路设计要求，在万用板上安装电子元件，注意元件的方向、位置和间距等。
2.2 焊接元件：使用电烙铁加热焊锡丝，将焊锡丝熔化后涂抹在元件引脚和万用板孔上，使元件与万用板连接。
2.3 检查焊接质量：焊接完成后，使用万用表等工具检查焊接是否良好，如有问题及时修复。
三、整理焊接线路
3.1 剪断焊锡丝：使用剪刀或钳子将多余的焊锡丝剪断，避免影响整个电路的连接。
3.2 整理焊接线路：使用镊子或手指整理焊接线路，使其整齐美观，同时避免线路之间短路或漏接。
四、测试电路
4.1 连接电源：将电路板连接上电源，检查电路是否正常工作。
4.2 测试电路：使用万用表或示波器等工具测试电路的各项参数，如电压、电流、频率等，确保电路正常工作。
以上就是万用板焊接的流程，需要注意的是，在焊接过程中要注意安全，避免烫伤或电击等意外发生。
同时，焊接质量对电路的性能和可靠性有着至关重要的影响，因此需要认真对待每一个细节，确保焊接质量达到要求。
万用电路板的选择和焊接使用技巧
万用电路板的选择和焊接使用技巧2012-01-06 11:42:20来源：OFweek电子工程网导读：万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
图1 单孔板图2 连孔板另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cm×10cm）的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。
焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
万能洞洞板的手工焊接说明
万能洞洞板的手工焊接说明万能电路板也叫万用板、实验板，这是一种通用设计的电路板，通常其板上布满标准的IC 间距（2.54mm）的圆型独立的焊盘，看起来整个板子上都是小孔，所以也俗称为“洞洞板”。
相比专业的PCB印刷电路板，洞洞板具有成本低、使用方便、扩展灵活等特点。
元件布局一般在洞洞板上布局元器件，就是基本上对照的电路原理图上元器件的布局规划，从关键器件为中心开始布局，其他元器件围绕着中心以见缝插针的方式布局。
对于熟悉电子电路的人，可以遵照这种方式边焊接边规划，无序中体现着有序，效率较高。
但一般人不推荐直接焊板，而是建议按照以上的布局原则，先在纸上进行初步的布局做好图纸，然后再按照图纸进行焊接，对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去，以方便对照焊接。
焊接技巧很多初学者焊的板子很不稳定，容易短路或断路。
除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。
掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定（以下部分内容摘自互联网）。
1、初步确定电源、地线的布局电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线；如果无此类铜箔，也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外，本着节约的材料的目的，可以把剪短的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线多设置跳线不仅可以简化连线，而且要美观得多（见下图横卧的跳线）。
4、善于利用排针排针有许多灵活的用法（见上图竖起的排针）。
比如两块板子相连，就可以用排针和排座，排针既起到了两块板子间的机械连接作用又起到电气连接的作用。
这一点借鉴了电脑的板卡连接方法。
5、在需要的时候隔断铜箔在使用连孔板的时候，为了充分利用空间，必要时可用小刀割断某处铜箔，这样就可以在有限的空间放置更多的元器件。
“洞洞板”（万用电路板）的选择和焊接使用技巧
“洞洞板”（万用电路板）的选择和焊接使用技巧万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的P CB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
图1 单孔板图2 连孔板另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cm×10cm）的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。
焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
电子元件万能板的焊接技巧
电子元件万能板的焊接技巧电子元件万能板（也称为实验板）是一种常见的用于原型开发和快速搭建电子电路的工具。
焊接技巧在使用万能板时非常重要，能够确保焊接质量和电路可靠性。
下面是一些关于电子元件万能板焊接技巧的详细介绍。
1. 选择合适的焊接工具：焊接电子元件万能板需要一些基本的工具，如焊台、焊锡丝、焊接膏、吸锡线等。
确保工具的质量和使用安全。
2. 准备焊接材料：除了焊接工具，还需要准备焊锡、焊接膏等材料。
焊锡一般选择直径为0.6mm至1mm之间的，能够更好地与电子元件和焊盘接触，达到更好的焊接效果。
焊接膏可以提高焊锡润湿性和焊接的稳定性。
3. 清洁焊接区域：在焊接之前，应保持焊接区域的干净和清洁。
使用清洁剂或酒精擦拭焊盘和元件引脚，去除任何污垢或氧化物。
4. 精确定位元件：在焊接之前，先将元件正确地放置在焊接区域上，确保引脚与焊接盘的对应位置。
5. 进行焊锡预热：在进行实际焊接之前，最好通过一次预热来提高焊接的质量。
预热可以消除焊盘和元件的温度差异，提高焊接的稳定性。
6. 控制焊接温度和时间：焊接温度和时间的控制非常重要。
如果温度过高或时间过长，可能会造成元件烧毁或损坏。
一般来说，焊接温度应在220C至270C 之间，焊接时间不超过5秒。
7. 使用适当的焊接技术：根据元件类型和焊接盘的情况，选择适当的焊接技术。
常见的焊接技术包括手工焊接、波峰焊接、热风焊接等。
在选择和应用焊接技术时，要遵循焊接手册或厂家提供的建议。
8. 注意焊接位置和顺序：对于复杂的电路，焊接位置和顺序非常重要。
焊接时要先焊接低度数元件，再焊接高度元件，以避免热架机现象发生。
9. 焊接连接点稳固：焊接完成后，要确保焊接点的稳固性。
焊接点应充分润湿并且没有松动。
10. 检查焊接质量：焊接完成后，要仔细检查焊接质量。
通过视觉检查焊接点是否光滑均匀，焊锡是否充分润湿。
可以使用多用途测试仪或万用表进行电气测试，验证电路的可靠性。
11. 小心处理焊接后的元件：焊接后的元件和焊接盘会非常热，要小心处理以避免烫伤。
怎样用万能板焊电路学习
怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。

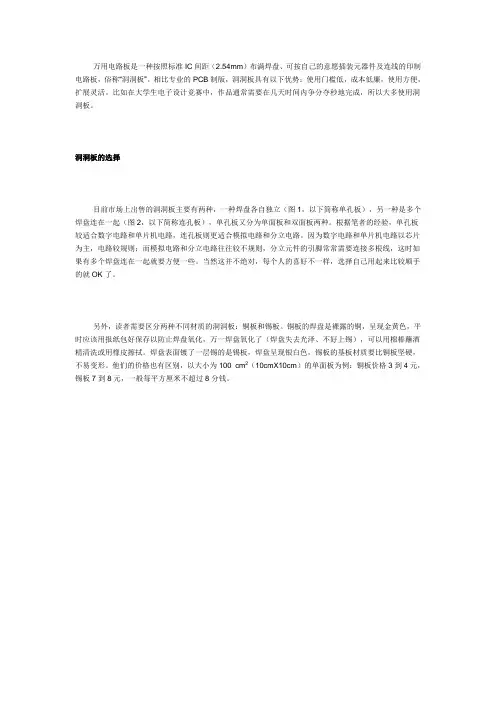

焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
???????? 图1?单孔板????????? 图2?连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
万用电路板焊接实例
万用电路板电子制作方法步骤实例一：实用2管无线话筒一、读图分析电路（以下1、2、3并无严格先后次序）1电路包括几个部分，输入/输出部分，高频/低频部分等；2电路中的特殊元件，如高频元件、发热元件、敏感元件、体积大的、重量大的、容易产生干扰的、需要调整的、需要输入或输出信号的，等；3对电路中可能需要调整调试的部分作出标记。
二、电子元件与电路图的对位（以下1、2、3并无严格先后次序）1把所给电子元件分类排列，如电阻、电容、电感、晶体管、集成电路等，电阻电容等要按阻值、电容由小到大排列，其他元件按类别或工作电路分类排列；2 对照电路图，筛选出需要用到的元件，作出标记，或把不用的元件去掉；3用万用表或其他仪器仪表对所用元件进行测试（第一步中已测试过的除外），代换损坏的元件。
三、画布线图根据电路原理图，参考相关因素，以及题目的特殊要求，画出焊接时的布线图，尽可能使用不同颜色，举例如下：四、焊接制作1对元件进行清洁剪脚上锡；2对照画好的布线图，插入元件，焊接，连线；注意，1原理图中需要调试、调整的部分，留出接口2不耐热的元件最后焊接，由里到外、由低到高的焊接3 集成电路最好使用电路插座五、修整、检查、调整、调试调试后需要把临时断开、或短路的点，以及用于调整的元件全部进行处理。
实例二、分立件功放焊接四大步奏1，明确原理图2，根据原理图，选择相应的元件。
3，根据原理图，在实验板上合理摆布元件；具体方法：1.逐个模块相互联系区别焊接(先焊接联系紧密的中心模块)，2.模块中逐个部分相互联系区别焊接（先焊接联系紧密的部分），3.元件的位置一般摆布在原理图相应的位置附近，至于在该位置如何摆放，要根据原理图中于该元件外围元件的的规则和和其封装特点。
(两个依据，1，依据电路图的基本摆布和元件封装引脚的特性。
2，依据元件的位置和方向。
)4、在电路板底部合理焊接连接电路。
