工图复习资料
工程图学复习题讲解学习
工程图学复习题自学检测题一、图纸幅面及格式1.A3图纸幅面尺寸（B×L）是297×420；留装订边的图样，装订边的尺寸是25毫米；非装订边的周边尺寸是5毫米。
2.图框线用粗实线画出。
3.当图样按看图方向放置时，标题栏必在右下角位置。
二、比例1.比例中的两个数值，前面一个表示图样中机件要素的线性尺寸，后面一个表示实际机件相应要素的线性尺寸。
1：2是缩小比例；2：1是放大比例。
2.同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。
三、字体1.国标规定，图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。
其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。
2.字母和数字有直体和斜体之分，常用的是斜体，其字头向右倾斜，与水平线成75（度）角。
四、图线1.图线宽度分粗、细两种，若粗实线的宽度为b，则细实线的宽度为b/3。
2.同一图样中同类图线的宽度应一样。
3.虚线、细点划线及双点划线的线段和间隔应各自大致相等。
4.绘制园的对称中心线时，圆心应为线段的交点。
5.细点划线和双点划线的首末两端应是线段而不是短划。
6.在较小的的图形上绘制细点划线和双点划线有困难时，可用细实线代替。
五、尺寸注法•基本规划1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（有关，无关）。
2.图样中的尺寸，以毫米为单位时，不需（需，不需）标注计量单位的代号或名称，如采用其他单位，则必须（则必须，也不必）注明相应计量单位的代号或名称。
3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4.机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图形上。
•尺寸数字1.线性尺寸的数字注写的位置，分注在尺寸线的上方和注在尺寸线的中断处两种，一般采用前（前，后）者。
建筑工程制图复习重点
5 8
16
4
3
7
2
注意：切口的形成及各断面的形状。
6
【例4】求圆柱切割体的投影。
8(9) 4(5) 2(3) 6(7) 1
9
8
5
4
3 7
2
6 1
3 7
1
9 ( 5)
yy
yy
6
8(4)
2
7
【例5】求圆锥切割体的投影。
10
8(9) 4(5) 6(7)
。
建筑平面图中，横向定位轴线的编号用
从
至
依次编写；次编写。
22
标高应以 为单位。
标高以青岛附近的黄海平均海平面为零
点；
标高以房屋的室内地坪为零点。
标高是构件包
括粉刷层在内的、装修完成后的标高；
标高是构件的不包括
粉刷层在内的标高。
一般房屋有四个立面，通常把反映房屋主要出入口的立面称为
复习总结
一. 平面上定点 二. 平面立体的切割 三. 曲面立体的切割 四. 轴测投影（正等测） 五. 已知形体的立体图画形体的三面投影图 六. 已知形体的两面投影图画形体的第三面投影图 七. 剖面和断面 八. 填空
1
【例1】已知平面四边形ABCD的V面投影和ABC的H面投
影，试求全其H面投影。
a
34
7—3 读图题 阅读教材第七章中某学校办公楼的部分建筑施工图，然后完成 下列各题。 （1）新建办公楼的主要出入口在 南立面 面，确定办公楼位置 的尺寸为 办公楼的南墙距传达室的北墙为11.50m，办公楼的西 墙距原教学楼的东墙为10.00m ，宿舍楼有 四 层。室内零点标 高为 46.20m ； 室内零点标高与室外地坪的高差为 0.6m ； 食堂旁边的虚线表示 食堂将计划扩建的 部分。从图中等高线 可以看出， 西北角 地势较高，东南 较平坦。 （2）底层平面图中②～⑦轴线之间的办公室开间尺寸为 3.600m 。盥洗室的地面比底层室内地面低 0.020m 。走廊采 光的高窗有 三 种类型，编号分别为 C-6、C-7、C-8 。
工程制图复习提要
a
d
a b d
b c
b d a
要用两个投影判断空间两直线是否平行时， 其中应包括反映实长的投影。
例题4
判断两直线的相对位置
1
1
1d
c 1
2.4.2 各种位置平面的投影特性
平面在三投影面体系中，按其对投影面的相对位置可分为三类： 一般位置平面 投影面平行面 特殊位置平面 投影面垂直面 b' b" 1. 一般位置平面 c' c" 与三个投影面都倾斜的平面， 称为一般位置平面。 a' 一般位置平面的投影特性：
3.两直线交叉（异面）
在空间既不平行也不相交的两直 线，叫交叉直线。它们的三面投影不 具有平行或相交两直线的投影特性。
V
c' a' X
3' b' 2' (1') 4' d' O
b' c' 2'(1') a' A
1
d'
3
2
B
a
1
d 3(4) b
X
C
4 D O
a c
d
2 b
c 交点是一对重 影点的投影。 坐标大的点投 影可见.
3(4)
例1：判断图中两条直线是否平行。
①
a
b c
d
对于一般位置直 线，只要有两个同名 投影互相平行，空间 两直线就平行。 AB//CD
a
b
c
d
例2：判断图中两条直线是否平行。
c c
对于投影面平行线，只有 两个同名投影互相平行，空间 直线不一定平行。 求出侧面投影后可知 AB与CD不平行
“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。
工程制图-制图复习
（1）查形体——即查各基本体的投影及其相对位置画得是否 正确；
（2）查线框——主要查斜面投影的类似形是否正确；
（3）查轮廓线的投影——主要查两形体表面处回转体的轮廓 线投影长度及其中断点；
（4）查两形体表面间的过渡关系——除注意是否产生新的交 线外，还应注意共面和相切的特殊情况。
极限与配合：
Φ50f8
Φ50H8
基本尺寸为Φ50，公差等级为8级，
基本偏差为H的孔的公差带。
轴公差代号
公差等级代号 轴的基本偏差代号 基本尺寸
基本尺寸为Φ50，公差等级为8级，
基本偏差为f的轴的公差带。
形状公差 和位置公差
读零件图的步骤和方法
（1）了解零件的名称、材料和用途； （2）了解组成零件各部分结构形状的特点、功用，以及 它们之间的相对位置； （3）了解零件的制造方法和技术要求。 一、看标题栏 从标题栏中了解零件的名称、材料等。 二、表达方案分析 （可按下列顺序进行分析：） ① 找出主视图； ② 用多少视图、剖视、断面等，它们的名称、相互位置 和投影关系； ③ 凡有剖视、断面处要找到剖切平面位置； ④ 有无局部放大图及简化画法。 ⑥ 确定其它视图的投影方向
竖板
肋板
底板
4. 分析视图中代表基本形体投影的封闭线框，将形体进行合理 分块（划线框），以便找出各形体的特征视图。
分析线框想象形体是看组合体视图常用的一种方法。一般 在主视图上划分线框，有时也在其它视图上划分，但必须符合 两点：①划分出的线框能代表是一个基本形体的投影；②划分 后各基本形体的形状比较简单，并且各部分之间的连接关系比 较明显。
局部剖视图
局部剖视图要用波浪线与视图分界，波浪线不能超出视图的 轮廓线，不能穿过中空处，不允许与其它图线重合。
《工程制图及CAD》复习资料
《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。
2．外螺纹的画法中，表示牙底圆的细实线只画约3/4圈。
3．已知直齿圆柱齿轮的齿数Z=40，分度圆直径d=200mm，其模数M是5。
4．在表示齿轮端面的视图中，齿根圆可省略不画。
5．截交线是指由平面截切几何体所形成的表面交线。
6．在俯、左视图中，离主视图远的一面一定是物体的前面。
7．装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。
8．机械制图中的基本规定除了图纸幅面和格式以外，没有规定三角板。
9．主视图与俯视图应保持长对正。
10．A4图纸的幅面大小是297毫米高，210毫米宽。
11．国家标准明确规定，在一般情况下，应优先采用基孔制配合。
12．基孔制配合孔、轴公差带之间的关系，当轴的公差带位于孔公差带的下方时，形成间隙配合。
13．6208轴承的内径是40mm。
14．组合体的组合形式有叠加法、切割法和综合法。
15．螺纹紧固件的装配画法中规定，两零件的接触面画一条线。
16．重合剖面的轮廓线采用的是细实线。
17．粗糙度数值越小，工件表面越平滑。
1．已知A点的两面投影，B点在A点之右25㎜，之后20㎜，之下15㎜，求A点的第三面投影和B点的三面投影。
2．已知主视图和左视图补画出俯视图。
3．分析并完成尺寸标注。
（尺寸大小从图中量取整数）
4．在指定位置上画出断面图，其中右端孔为通孔。
5．补画左视图，完成立体表面上A、B两点的投影。
6．作半剖视的左视图。
画法几何及工程制图复习题含答案
画法几何及工程制图复习题含答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
工图复习资料
工图复习概要目录第6章工业产品的二维制图基础 (1)6.1投影法的基本知识 (1)6.2三面投影体系与三视图 (2)6.3点的投影 (2)6.4直线的投影 (2)6.5平面的投影 (3)6.6基本立体的投影 (5)6.7立体表面的交线 (5)6.8组合体的作图 (6)第7章轴测图和徒手绘图 (7)7.1轴测图 (7)7.2徒手绘制平面草图 (8)7.3徒手绘制立体草图 (8)第6章工业产品的二维制图基础6.1投影法的基本知识1.投影法是什么？2.投影法的分类：（1）中心投影法（2）平行投影法1）斜投影法2）正投影法是什么？3.正投影的基本性质（1）显实性是什么？（平行）（2）积聚性是什么？（垂直）（3）类似性是什么？（倾斜）6.2三面投影体系与三视图1.三投影面体系是什么？（ＶＨＷ）2.三视图的形成3.三视图的投影规律是什么？（长对正，高平齐，宽相等）6.3点的投影1.点的三面投影规律是什么？1）x：a =a' （长对正）2）z：a'=a''（高平齐）3）y：a =a''（宽相等）Eg已知点的坐标作点的投影图（在轴上量点，作轴的垂直线，得点）2.两点的相对位置3.重影点4.点的辅助投影1）点在两个投影面上的投影可唯一地确定点在空间的位置吗？为什么？（已知点的两个投影可以唯一确定点在空间的位置，因为点的xyz三个坐标已定。

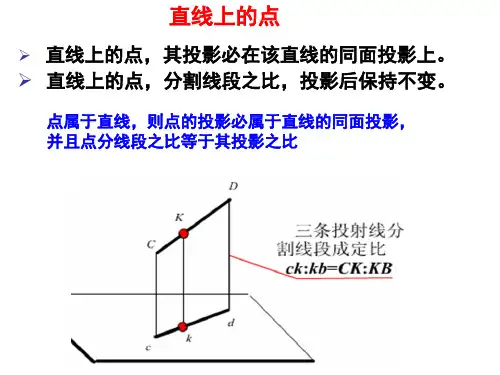

但是若仅有单面投影不能唯一确定几何元素的空间位置及物体的真实形状）【难点】2）辅助投影法是什么？（P67-68）构造怎样的辅助投影面有助于解题？6.4直线的投影1.直线的投影会是什么？（联想6.1.3正投影的性质正投影的基本性质（1）平行有显实性（2）垂直有积聚性（3）倾斜有类似性，直线的投影相应为直线，点，直线）直线相对于投影面位置的三种情况1）投影面垂直线2）投影面平行线3）一般位置直线（什么是特殊位置直线？）2.直线的投影特性（1）投影面垂直线的投影规律是什么？（积聚为一点；反映实长）1）铅垂线2）正垂线3）侧垂线（2）投影面平行线的投影规律是什么？1）水平线2）正平线3）侧平线（3）一般位置直线两直线是否平行的判定：一、若两直线平行，则两直线各投影平行且比例相同）二、一般位置直线只要出现两个面的投影平行，但是特殊位置直线出现两个面的投影平行却未必平行）3.线段的实长和倾角【难点】（1）直角三角形法是什么？（利用直角三角形求线段实长和倾角大小的方法，称为直角三角形法）（实长—斜边，投影—直角边，∆x（y、z）—直角边）eg求线段AB的实长及与投影面的倾角（法一直角三角形法，法二辅助投影法）4.直线上的点（1）直线与点的从属关系有什么特点？1）点在线上则其影亦在线上2）点分线，比相同eg已知点在线上，线的两投影已知，点的一个投影已知，求点的另一投影（法一定比法，法二利用第三个投影法）（定比法还适用于：两直线平行，已知一线的两个投影，另一线的一个投影，求另一线的第二个投影）5.空间两直线的相对位置有哪三种？（平行，相交，交叉）（1）两直线的相对位置及投影规律1）空间两直线平行，其各同面投影必互相平行2）空间两直线相交，其各同面投影必相交，且各同面投影的交点符合点的投影规律（用于判定两直线是否相交；点的投影规律是什么？）3）空间两直线交叉其各同面投影不符合两直线平行或相交的投影规律eg判断两直线是否相交（法一定比法，法二利用第三投影法）（2）重影点是什么？如何判断可见性？6.两直线的夹角投影的三种情况是什么？1）什么情况下反映实形？（当两直线都平行于某投影面，其夹角在该投影面的投影反应实形）2）什么情况下不反映实形？（当两直线都不平行于某平面时，其夹角在该投影面上的投影一般不反应映实形）【重点】3）直角投影定理：当两直线中有一直线平行于某投影面（另一边不垂直于该投影面）时，如果夹角是直角，则它在该投影面上的投影仍然是直角。
工程制图全册复习要点
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
建筑工程制图基础知识复习
1.铅笔上一般都标有一些字母，它们是软硬的代号，H表示硬，B 表示软，H或B前面的数字越大，表示越硬或越软。
绘制工程图时，常用H打底稿,用HB、B来加深。
2.圆规是画圆及圆弧的工具。
分规是用来量取尺寸和分割线段的工具。
3.比例尺是用来按一定比例量取长度的专用量尺。
它上面刻有不同的比例，绘图时将实际尺寸按选定比例在相应的尺面上量取即可。
（均以米为单位）（比例尺的大小是比值的大小）例如要用1：100在图纸上画出3300mm长的线段，只要在比例尺的1：100的尺面上，找到3.3m，那么尺面上从0到3.3m的一段长度，就是在图纸上需要画的线段长。
4.图幅是指绘图时采用的图纸幅面，图框是指绘图范围的界线。
为使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。
A0A1A2A3A4 b×l841×1189594×841420×594297×420210×297c105a255.长边为l，宽边为b，a为装订边，另外三个边为c，随图幅大小而变化6.会签栏和标题栏7.图线粗实线：可见轮廓线，剖面图中被剖着部分的轮廓线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、剖切线、地面线、详图标志的圆圈、图纸的图框线等。
中实线：可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45度短划等。
幅面代号尺寸代号细实线：尺寸界线、尺寸线、材料的图例线、索引标志的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形中的中心线等。
名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线8.例等情况从国家标准规定的下列字高系列中选用：2.5，3.5，5，7，10，14，20mm。
工程图学教程复习资料
工程图学教程复习资料工程图学是工科学生必修的一门课程，它是一门重要的基础课程，对于工程设计、制造和施工过程中的图纸阅读和理解起着至关重要的作用。
在学习这门课程时，我们需要掌握一些基本的知识和技能，以便能够正确地理解和绘制工程图纸。
本文将为大家提供一些工程图学教程的复习资料，希望能够对大家的学习有所帮助。
首先，我们需要了解工程图学的基本概念和原理。
工程图学是一门研究工程图形的科学，它主要包括图形的表示方法、投影方法和标注方法等内容。
在学习这门课程时，我们需要了解不同类型的图形表示方法，如平面图、立体图和剖视图等。
同时，我们还需要学习投影方法，掌握正交投影和斜投影的原理和应用。
此外，标注方法也是工程图学中的重要内容，我们需要学会如何正确地标注尺寸、符号和注释等信息。
其次，我们需要学习工程图学中的常用符号和标准。
在工程图纸中，有许多常用的符号和标准，它们是用来表示不同物体、构件和特征的。
例如，直线、圆弧、平面和曲线等都有相应的符号表示方法。
此外，不同行业和领域还有各自的标准，如机械工程、电气工程和建筑工程等。
在学习工程图学时，我们需要掌握这些常用符号和标准，以便能够准确地理解和绘制工程图纸。
除了基本概念和符号标准，我们还需要学习一些绘图技巧和方法。
在实际的工程设计和制造中，我们常常需要绘制复杂的图形和曲线。
为了能够高效地完成这些绘图任务，我们需要学会一些绘图技巧和方法。
例如，使用CAD软件进行绘图可以大大提高绘图效率和准确性。
同时，掌握一些常用的绘图工具和仪器，如直尺、量角器和曲线板等，也是非常重要的。
此外，我们还需要了解一些与工程图学相关的知识。
例如，了解不同行业和领域的工程图纸的特点和要求，以及不同材料和加工工艺的图纸表示方法。
此外，了解一些与工程图学相关的计算方法和技巧，如尺寸链、尺寸链法则和尺寸链计算等，也是非常有益的。
最后，我们需要进行大量的练习和实践。
工程图学是一门实践性很强的学科，只有通过大量的练习和实践，才能真正掌握其中的知识和技能。
工程制图复习题
工程制图复习题一、基本概念1. 工程制图的定义是什么？2. 简述第一角投影法和第三角投影法的区别。
3. 什么是视图？常见的视图有哪些？4. 解释什么是剖面图和断面图，以及它们在工程制图中的作用。
二、尺寸标注5. 尺寸标注的目的是什么？6. 描述尺寸标注的基本原则。
7. 什么是线性尺寸和角度尺寸？它们如何标注？8. 解释什么是半径尺寸和直径尺寸，并给出标注方法。
三、公差与配合9. 什么是公差？它在工程制图中的重要性是什么？10. 简述公差的种类及其应用场景。
11. 解释什么是配合，并给出常见的配合类型。
四、材料与工艺符号12. 描述材料符号在工程制图中的作用。
13. 列举几种常见的材料符号，并解释其含义。
14. 简述工艺符号的分类及其在制图中的表示方法。
五、装配图与零件图15. 解释装配图和零件图的区别及其各自的特点。
16. 描述在绘制装配图时需要考虑的因素。
17. 零件图在设计和制造过程中的作用是什么？六、绘图工具与技巧18. 列举常用的工程制图工具，并简述其用途。
19. 描述使用绘图软件进行工程制图的优势。
20. 解释绘图过程中常见的错误及其预防方法。
七、综合应用题21. 假设你需要为一个机械零件绘制三视图，请描述你的绘图步骤。
22. 如果你在制图中发现尺寸标注有误，应该如何修正？23. 设计一个简单的机械部件，并为其绘制装配图和零件图。
八、案例分析24. 分析一个实际的工程制图案例，指出其优点和可能存在的问题。
25. 讨论在工程制图中如何平衡设计美观与实用性。
结束语通过这些复习题的练习，学生可以加深对工程制图的理解，提高绘图技能，并为将来的工程实践打下坚实的基础。
请注意，这些复习题旨在帮助学生复习和巩固工程制图的知识点，实际应用中可能需要结合具体的课程内容和教材进行调整。
工程制图复习题(带答案)-工程制图复习题
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交,所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6。
求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8。
组合体尺寸分为，和尺寸三种.定形、定位、总体9。
绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10。
图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）.不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体,所截得的图形为.圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
( )√求棱锥面上点的投影,可以利用素线法来做。
（) ╳平面立体相贯,相贯线可能是一组也可能是两组。
（) √曲线的投影只能是曲线. （）╳直线的投影只能是直线. ( ）╳平面截割圆柱，截交线有可能是矩形。
( ) √正等测的三个轴间角均为120°,轴向伸缩系数为:p＝r≠q. （)╳三面正投影图的规律“长对正、高平齐、宽相等"仍然适用于组合体的投影图. ( ）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是().A素线B纬圆C椭圆D轴线平面截割圆柱时,当截平面平行于圆柱的轴线时,截交线为()。
工图复习题及答案
工图复习题及答案一、选择题1. 工程图纸中常用的比例尺有哪些？A. 1:1B. 1:2C. 1:10D. 所有选项2. 以下哪项不是工程图纸的基本要素？A. 图框B. 标题栏C. 材料清单D. 尺寸标注3. 工程图纸中的尺寸标注应遵循什么原则？A. 任意标注B. 清晰、准确、完整C. 仅标注关键尺寸D. 仅标注外部尺寸4. 什么是三视图？A. 正视图、侧视图、俯视图B. 正视图、侧视图、剖视图C. 俯视图、仰视图、侧视图D. 所有选项5. 剖面图与剖视图的区别是什么？A. 剖面图显示内部结构，剖视图显示外部形状B. 两者没有区别C. 剖视图显示内部结构，剖面图显示外部形状D. 剖面图只用于平面，剖视图用于立体二、简答题6. 简述工程图纸中尺寸标注的基本原则。
7. 解释什么是局部视图，并给出一个实际应用的例子。
8. 描述在工程图纸中如何表示螺纹。
三、计算题9. 假设有一个长方体，其长为100mm，宽为50mm，高为30mm，请在工程图纸上标注其尺寸。
10. 给定一个直径为40mm的圆，需要在工程图纸上表示其直径，请标注并解释其尺寸标注方法。
四、绘图题11. 根据给定的三视图，绘制一个简单的机械零件，例如一个齿轮。
12. 绘制一个简单的剖面图，展示一个圆柱体的内部结构。
答案一、选择题1. D. 所有选项2. C. 材料清单3. B. 清晰、准确、完整4. A. 正视图、侧视图、俯视图5. A. 剖面图显示内部结构，剖视图显示外部形状二、简答题6. 尺寸标注的基本原则包括：尺寸应清晰可读，尺寸线应避免交叉，尺寸应标注在图纸的适当位置，以保证图纸的整洁和易于理解。
7. 局部视图是当一个视图不能清楚地表达物体的某些部分时，可以绘制一个或多个局部视图来展示这些部分。
例如，一个复杂的齿轮，可能需要局部视图来展示齿轮的齿部细节。
8. 在工程图纸中，螺纹通常通过螺纹符号来表示，螺纹符号包括螺纹的类型、尺寸、螺距等信息。
现代工程制图总复习
找特殊点 补充中间点 光滑连接
[例11]补画视图中所缺少的图线。
01
添加标题
[例11]补画视图中所缺少的图线。
的投影面上，集聚为一直线
其他两个面上的投影均为类似形。
投影面平行面
平行于一个投影面，必垂直于另外两个投影面的平面。
投 影 特 性
在它所平行的投影面上的投影反映实形。
另两个投影面上的投影分别积聚成与相应的 投影轴平行的直线。
5、平面上的点和直线
一直线通过平面内的两个点，则此直线必定 在该平面内。
平面立体的截切
求截交线的步骤
☆ 截平面与体的相对位置 截平面与体的几个表面相交
☆ 截平面与投影面的相对位置
确定截交线 的投影特性
确定截交 线的形状
★ 空间及投影分析
★ 画出截交线的投影
分别求出截平面与棱面的交线(或截平面与棱线的交点)的各面投影，并连接成多边形。
注意： 要逐个截平面分析和绘制截交线。当平面体只有局部被截切时，先假想为整体被截切，求出截交线后再取局部。
棱柱的三视图
2.平面基本体
棱柱面上取点
a
a
a
(b)
b
b
棱锥处于图示位置时，其底面ABC是水平面，在俯视图上反映实形。侧棱面SAC为侧垂面，另两个侧棱面为一般位置平面。
s
s
棱锥
棱锥的三视图
b
a
b
c
a(c)
b
s
A
B
工程制图总复习
注意：剖切平面后的结构不要遗漏。 此线不能漏
此线不能漏
Hale Waihona Puke 此线不能漏此线不能漏
此处不能画线
主视方向
主视方向
主视方向
主视方向
半剖 特点 范围 标注 注意
来出不示表 槽凹, 时剖全
一半视图,一半剖视 对称或接近对称的物体 同全剖 以点画线分界,不画虚线
波浪线不应与其他 图线重合
局部剖
特点 比较灵活，兼固内外结构
A-A
A
A
A A
A
A (1)画法：按剖视图的画法画 (2)必须标注
剖切面与剖切方法 2.用几个相交的剖切平面剖切：几个剖切平面相交，交线垂直某一基本投影面
A A
(1)画法：先剖切、转平后再投
A-A
影
(2)必须标注
(3)注意：剖切平面后的可 见部分位置不转
A
画出A-A旋转剖视图
画出旋转剖视图
2.用几个相交的剖切平面剖切：几个剖切平面 相交，交线垂直某一基本投影面
以主视图为中心，远离主视为前方
第6章 常用表达方法
四、斜视图 将物体向不平行于基本投影面的平面投射所得的视图叫斜视图。
A A
观看斜视
A
图
A旋转
注意： 1.斜视图要标注投影方向、名称 2.配置：一般按投影关系直接投影，也允许旋转摆平画图 3.不反映实形的部分用波浪线隔开省略不画
4.结构是完整且外形轮廓自成封闭,可不用波浪线
尺寸数字——水平数字字头朝上；垂直数字字头朝左
尺寸界线 18
尺寸线
25 10
40
尺寸数字
尺寸终端
第三章 立体
一、投影法的概述 二、分类 1. 中心投影
工程制图复习题(及答案)
工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。
2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。
6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7.简述绘制工程图样时如何选择和标注比例。
8.简述在工程图样中粗实线的用途。
