工艺路线详解
DTRO工艺技术详解(含流程说明)

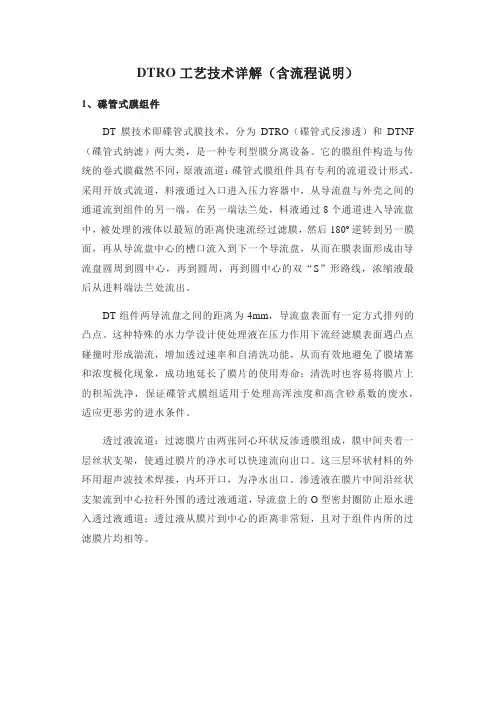

DTRO工艺技术详解(含流程说明)1、碟管式膜组件DT膜技术即碟管式膜技术,分为DTRO(碟管式反渗透)和DTNF (碟管式纳滤)两大类,是一种专利型膜分离设备。
它的膜组件构造与传统的卷式膜截然不同,原液流道:碟管式膜组件具有专利的流道设计形式,采用开放式流道,料液通过入口进入压力容器中,从导流盘与外壳之间的通道流到组件的另一端,在另一端法兰处,料液通过8个通道进入导流盘中,被处理的液体以最短的距离快速流经过滤膜,然后180º逆转到另一膜面,再从导流盘中心的槽口流入到下一个导流盘,从而在膜表面形成由导流盘圆周到圆中心,再到圆周,再到圆中心的双“S”形路线,浓缩液最后从进料端法兰处流出。
DT组件两导流盘之间的距离为4mm,导流盘表面有一定方式排列的凸点。
这种特殊的水力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成湍流,增加透过速率和自清洗功能,从而有效地避免了膜堵塞和浓度极化现象,成功地延长了膜片的使用寿命;清洗时也容易将膜片上的积垢洗净,保证碟管式膜组适用于处理高浑浊度和高含砂系数的废水,适应更恶劣的进水条件。
透过液流道:过滤膜片由两张同心环状反渗透膜组成,膜中间夹着一层丝状支架,使通过膜片的净水可以快速流向出口。
这三层环状材料的外环用超声波技术焊接,内环开口,为净水出口。
渗透液在膜片中间沿丝状支架流到中心拉杆外围的透过液通道,导流盘上的O型密封圈防止原水进入透过液通道;透过液从膜片到中心的距离非常短,且对于组件内所的过滤膜片均相等。
碟管式膜柱流道示意图DT膜片和导流盘2、两级DTRO工艺两级DTRO工艺是基于碟管式反渗透膜的工艺运用,其核心技术在于碟管式反渗透膜的独特结构形式,使得反渗透膜直接处理高浓度废水成为可能,是一种稳定可靠的处理技术,具备投资省、自控程度高操作维护简便、运行费用低以及稳定持续满足排放要求的特点,具体如下:(1)流程简洁紧凑,设备成套装置标准化如两级DTRO成套装置图,该成套装置中集成了用于预处理的砂滤系统、保安过滤器,用于反渗透分离的膜组件、高压泵、循环泵,用于系统清洗的清洗水箱以及用于设备供电及控制的MCC柜和PLC柜等。
top-con工艺路线详解
top-con工艺路线详解
Top-con工艺路线是一种用于生产半导体设备的工艺路线。
它
是由Top-con公司开发的,被广泛应用于电子产品制造领域。
Top-con工艺路线的主要步骤如下:
1. 制备晶圆:首先,使用晶体生长技术,将高纯度的硅材料熔化并冷却,形成硅晶圆。
然后,通过机械和化学处理,将硅晶圆的表面平整并去除污染物。
2. 晶圆清洁:将硅晶圆放入清洗台中,使用多个步骤进行清洁,以去除表面的杂质和污染。
3. 杂质控制:在晶圆表面涂覆一层控制杂质的薄膜,以确保后续步骤中的杂质浓度符合要求。
4. 光刻:在晶圆表面涂覆光刻胶,并使用光刻机将图案投影到光刻胶上。
然后,通过暴露、显影和清洗等步骤,将图案转移到晶圆上。
5. 制备电路结构:在晶圆表面通过物理或化学方法建立电流、电荷和导体等电路结构。
6. 金属沉积:使用化学气相沉积(CVD)或物理气相沉积(PVD)技术,在晶圆表面沉积金属层。
这些金属层通常用
于电路的连接和接触。
7. 线路定义:使用刻蚀或化学机械抛光等方法,将不需要的金属层和杂质去除,从而定义出电路的线路。
8. 封装和测试:将晶圆切割成单个芯片,并进行封装以保护芯片。
然后,进行电性能测试和可行性测试,确保芯片的质量和功能符合要求。
总结来说,Top-con工艺路线主要包括晶圆制备、光刻、杂质控制、电路结构、金属沉积、线路定义、封装和测试等步骤。
每个步骤都有相应的工艺设备和技术要求,以确保生产出高质量的半导体设备。
工艺流程图内容及PID制图详解
工艺流程图内容及PID制图详解工艺流程图是化工生产的技术核心,包含了物料平衡、设备、仪表、阀门、管路等信息,每一个化工厂都有一份独一无二的工艺流程图,可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。
所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图,都是必不可少的技能。
工艺流程图内容既然我们说工艺流程图,那么工艺流程图到底包括些什么呢?主要有框图、PFD、PID这三种。
一般来说流程是这样的:确定工艺路线后,绘出工艺框图;模拟计算后,确定物料平衡,绘出PFD图,进行设备、阀门、仪表、管线的选型设计后,绘出PID图。
其中框图与PFD图多用于设计阶段,PID图是在PFD图基础上设计出成型的流程图,也是生产过程遇到最多的流程图。
下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼带控制点的工艺流程图也称管道及仪表流程图。
从这张例图中,我们可以看出,PID图由设备、管道、仪表三部分组成,让我们分别来看一下,这三部分应该如何视图,常用图例又有哪些。
(1)设备部分绘图标准流程图上的设备都标注设备位号和名称,设备位号一般标注在两个地方。
第一是在图的上方或下方,要求排列整齐,并尽可能正对设备,在位号线的下方标注设备名称;第二是在设备内或其近旁,此处仅注位号,不注名称。
当几个设备或机器为垂直排列时,它们的位号和名称可以由上而下按顺序标注,也可水平标注。
常用图例(2)管路与阀门部分绘图标准工艺管道用管道组合号标注,管道组合号由四部分组成,即管道号(或管段号,由三个单元组成)、管径、管道等级和隔热或隔声。
共分为三组,用一短横线将组与组之间隔开,隔开两组间留适当的空隙,组合号一般标注在管道的上方,如图所示:第一组有三个单元,分别为物料代号、主项编号及管道顺序号。
其中第1单元为物料代号,由1~3位英文字母表示,各种物料代号见下表,表中未规定的物料代号的由专业技术人员按英文字母选取。
SAP工艺路线详解
标准顺序示例
PCB加工
卧式AI 立式AI
Update Material Master
初始屏幕
Material: 物料号 Plant: 工厂 Group:该制造途程(Routing)所归属之组别代号,可由系统编组,亦可由User自行
编组 Change number: 若为ECN 更改 Routing, 输入ECN No Copy from: 相似产品如果制程相同, 工时相近时使用
工序 20
• 工序 • 文本 • 控制数据 • 时间
BOM 组件
生产资源工具
BOM 组件
生产资源工具
工艺路线相关概念
W/O start date Production start date
W/O finish date
Production
finish date
S/O 需求日
Float before AI/SMD 加工站 生产线 Float after GR
Plan delivery time
GR
Release Delivery Available
date
date
date
In-house production: 生产所需时间
Plan delivery time: 采购下单到材料入厂最短时间
GR(Good receive) processing time : 材料收料到品管检验入库时间; 成品完成检验入 库时间
工艺路线详解
工艺路线这是对过程如何在车间中予以执行的一种表述。
一般情况下,工艺路线由一系列操作(也称为工艺路线步骤)组成。
不过,工艺路线可能包含其它步骤,如〖保留〗或〖报废〗,也可以包含其它工艺路线。
结构工艺路线可具有以下属性:∙〖工艺路线类型〗∙〖状态〗∙〖当前版本〗∙〖表格工艺路线〗∙〖文档〗∙〖处置组〗∙〖步骤 ID〗∙〖操作〗(请参见操作)∙〖工作中心〗(请参见工作中心)∙〖步骤类型〗有关详细信息,请参见工艺路线维护。
可按照以下模式创建和维护工艺路线:∙图形在图形模式中,创建的所有操作都会显示在屏幕左侧的树列表中。
通过首先将操作拖动到绘图区域,然后将其与代表工作流的行相连接的方式,即可创建工艺路线。
∙表格在表格模式中,操作的顺序显示在表格当中。
通过插入代表工艺路线步骤的新表格记录的方式,即可创建工艺路线。
可以进一步添加和移除现有操作,还可以更改它们的顺序。
工艺路线类型在〖工艺路线维护〗的〖主要〗标签页上,使用〖工艺路线类型〗字段,按如下说明划分每个工艺路线:∙〖生产〗∙〖NC 〗∙〖特殊〗∙〖处置功能〗∙〖特定 SFC〗注释在〖NC 代码维护〗中,〖处置工艺路线〗标签包括利用〖NC 工艺路线〗和〖特殊工艺路线〗类型定义的所有工艺路线。
系统使用〖工艺路线维护〗中的〖处置功能工艺路线〗类型来定义处置功能(请参见处置功能)。
〖生产〗工艺路线代表制造过程,如构建打印机,而〖特殊〗和〖NC〗工艺路线则代表处理异常的方式,如功能测试中出现打印机故障。
〖特殊〗和〖NC〗工艺路线的用途是处理从其它工艺路线步骤发送到工艺路线的不合格 SFC 编号。
请注意,不能从一个〖生产〗工艺路线向另一个〖生产〗工艺路线发送 SFC 编号。
除操作和〖任意订单组〗以外,〖工艺路线维护〗还提供了以下元素,可将这些元素添加到〖特殊〗和〖NC〗工艺路线:∙〖保留〗步骤∙〖已报废〗步骤∙〖已完成〗步骤∙〖返回〗步骤〖返回〗步骤可包括向以下内容的返回:∙SFC 编号的源工艺路线步骤∙任意其它步骤∙上一个步骤∙任意其它上一个步骤∙车间作业控制编号的源工艺路线上的下一个步骤在创建〖特殊〗和〖NC〗工艺路线时,可使用这些步骤。
调速套筒的机械加工工艺路线拟定.
HUNAN UNIVERSITY 课程设计说明书设计题目调速套筒的机械加工工艺路线拟定课程名称机械制造工艺学班级机自1004 姓名hhhh学号*****kkk 指导老师kkk2013年6月1日目录一、调速套筒的零件图 (3)二、调速套筒的工艺审查 (3)三、加工路线的设计 (5)(1)加工路线的设计 (5)(2)加工路线的比较和选择 (8)四、工艺基准的选择 (8)五、加工工艺流程详解 (8)六、加工余量的确定 (9)七、调速套筒加工设备和工艺装备的选择 (12)(1)机床、夹具的选择 (12)(2)刀具的选择 (12)(3)量具的选择 (13)八、工艺过程综合卡片 (13)九、零件毛坯综合图 (16)十、总结心得体会 (16)一、调速套筒的零件图二、调速套筒的工艺审查通过对零件图的详细审阅,该零件的基本工艺状况已经大致掌握。
主要工艺状况如下叙述:零件的材料为铸铁HT25-47,采用砂型机器造型,生产类型为大量生产。
灰铸铁的生产工艺简单,铸造性能优良,但是塑性较差、脆性较高、不适合磨削,而且加工面主要集中在平面加工和孔的加工,要正火处理,并采用时效处理或回火消除内应力。
根据对零件图的分析,该零件需要加工的表面以及加工表面之间的位置要求如下:1.粗糙度要求:φ40外圆的侧面凸台边与φ35内表面,粗糙度均为Ra0.8;φ40外圆、23*31.5的矩形槽粗糙度为Ra3.2;φ6的孔内表面粗糙度为Ra1.6;尺寸14两侧面、φ45.5外圆面的粗糙度由不去除材料的方法获得;其余为Ra6.3。
2.夹具要求:此零件为薄壁件,而且加工外圆需要以φ35内孔轴线定位,因此该工件的夹具方案要认真考虑,尽量避免其他因素导致变形等影响。
3.确定粗基准:φ56左右端面,根据零件的总体加工特性,为整个机械加工过程中主要的基准面,粗糙度为Ra6.3,因此在制定加工方案的时候应当首先将右端面加工出来。
4.φ40的外圆侧面凸台边粗糙度为Ra0.8,要求的精度很高,而外圆面要求是Ra3.2,且没有退刀槽,因此该孔的加工是个难点,需要选择合适的加工方法来达到此侧面的技术要求。
整型工序生产工艺流程详解
整型工序生产工艺流程详解下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、整型工序概述整型工序是机械加工过程中的重要环节,主要是对工件进行形状、位置、尺寸等方面的精确调整,以满足设计要求。
轴类零件加工工艺过程【详解】
轴类零件加工工艺过程内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.轴类零件是常见的零件之一。
按轴类零件结构形式不同,一般可分为光轴、阶梯轴和异形轴三类;或分为实心轴、空心轴等。
它们在机器中用来支承齿轮、带轮等传动零件,以传递转矩或运动。
台阶轴的加工工艺较为典型,反映了轴类零件加工的大部分内容与基本规律。
下面就以减速箱中的传动轴为例,介绍一般台阶轴的加工工艺。
1.零件图样分析图A-1 传动轴图A-1所示零件是减速器中的传动轴。
它属于台阶轴类零件,由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。
轴肩一般用来安装在轴上零件的轴向位置,各环槽的作用是使零件装配时有一个正确的位置,并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键,以传递转矩;螺纹用于安装各种锁紧螺母和调整螺母。
根据工作性能与条件,该传动轴图样(图A-1)规定了主要轴颈M,N,外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值,并有热处理要求。
这些技术要求必须在加工中给予得到确保。
因此,该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。
2.确定毛坯该传动轴材料为45钢,因其属于一般传动轴,故选45钢可满足其要求。
本例传动轴属于中、小传动轴,并且各外圆直径尺寸相差不大,故选择¢60mm的热轧圆钢作毛坯。
3.确定主要表面的加工方法传动轴大都是回转表面,主要采用车削与外圆磨削成形。
由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高,表面粗糙度Ra值(Ra=0.8 um)较小,故车削后还需磨削。
外圆表面的加工方案(参考表A-3)可为:粗车→半精车→磨削。
4.定位基准合理地选择定位基准,对于零件的尺寸和位置精度有着决定性的作用。
23种危险化工工艺图文详解,史上最全
1,光气及光气化工艺反应类型放热反应重点监控单元光气化反应釜、光气储运单元工艺简介光气及光气化工艺包含光气的制备工艺,以及以光气为原料制备光气化产品的工艺路线,光气化工艺主要分为气相和液相两种。
工艺危险特点( 1 )光气为剧毒气体,在储运、使用过程中发生泄漏后,易造成大面积污染、中毒事故;( 2 )反应介质具有燃爆危险性;( 3 )副产物氯化氢具有腐蚀性,易造成设备和管线泄漏使人员发生中毒事故。
典型工艺一氧化碳与氯气的反应得到光气;光气合成双光气、三光气;采用光气作单体合成聚碳酸酯;甲苯二异氰酸酯(TDI )的制备;4 ,4'- 二苯基甲烷二异氰酸酯(MDI )的制备等。
重点监控工艺参数一氧化碳、氯气含水量;反应釜温度、压力;反应物质的配料比;光气进料速度;冷却系统中冷却介质的温度、压力、流量等。
安全控制的基本要求事故紧急切断阀;紧急冷却系统;反应釜温度、压力报警联锁;局部排风设施;有毒气体回收及处理系统;自动泄压装置;自动氨或碱液喷淋装置;光气、氯气、一氧化碳监测及超限报警;双电源供电。
宜采用的控制方式光气及光气化生产系统一旦出现异常现象或发生光气及其剧毒产品泄漏事故时,应通过自控联锁装置启动紧急停车并自动切断所有进出生产装置的物料,将反应装置迅速冷却降温,同时将发生事故设备内的剧毒物料导入事故槽内,开启氨水、稀碱液喷淋,启动通风排毒系统,将事故部位的有毒气体排至处理系统。
图仅作参考之用!2电解工艺(氯碱)反应类型吸热反应重点监控单元电解槽、氯气储运单元工艺简介电流通过电解质溶液或熔融电解质时,在两个极上所引起的化学变化称为电解反应。
涉及电解反应的工艺过程为电解工艺。
许多基本化学工业产品(氢、氧、氯、烧碱、过氧化氢等)的制备,都是通过电解来实现的。
工艺危险特点( 1 )电解食盐水过程中产生的氢气是极易燃烧的气体,氯气是氧化性很强的剧毒气体,两种气体混合极易发生爆炸,当氯气中含氢量达到 5 %以上,则随时可能在光照或受热情况下发生爆炸;( 2 )如果盐水中存在的铵盐超标,在适宜的条件(pH < 4.5 )下,铵盐和氯作用可生成氯化铵,浓氯化铵溶液与氯还可生成黄色油状的三氯化氮。
工艺路线详解
工艺路线如果没有与具体的物料加工关联,则这种工艺路线就是标准的工艺路线。
一般情况下,工艺路线是与具体的物料加工关联在一起的,这时才能有准确的提前期数据。
因此,工艺路线数据包括了加工的物料数据。
例如,空调器中的蒸发器、冷凝器部件的标准装配工艺路线的工序包括串U型管、胀管、折弯、清洗、封管、气密测试、整理和包装入库等。
U型管的加工顺序是:下料、弯管、切管、收管口和打毛刺等。
工艺路线数据主要包括工艺路线编码、工艺路线名称、工艺路线类型、制造单位、物料编码、物料名称、工序编码、工序名称、加工中心编码、是否外协、时间单位、准备时间、加工时间、移动时间、等待时间、固定机时、变动机时、固定人时、变动人时、替换工作中编码、生效日期、失效日期和检验标志等。
编写工艺路线的过程包括确定原材料、毛坯;基于产品设计资料,查阅企业库存材料标准目录;依据工艺要求确定原材料、毛坯的规格和型号;确定加工、装配顺序即确定工序;根据企业现有的条件和将来可能有的条件、类似的工件、标准的工艺路线和类似的工艺路线以及经验,确定加工和装配的顺序;选定工作中心,根据企业现有的能力和将来可能有的条件;基于尺寸和精度的要求,确定各个作业的额定工时等。
工艺路线和工序不是一成不变的,而是随着生产类型、技术进步、产品发展和员工素质的不断提高而变化的。
[编辑]工艺路线选择的重要程度因不同类型的生产系统而异。
对于流程型企业,尤其是化工企业,其工艺路线基本取决于生产装置的设计,一旦选择某类生产装配,其工艺路线也就随之确定。
对于加工装配类企业,工艺流程(路线)的选择、设计十分重要。
对此若无充分的考虑,则很难决定所需要的设备型号和数量,以及对生产制造系统的设计。
工艺流程的选择,还要体现处所出产产品品种搭配的变化。
选择或设计工艺流程,目的在于力求实现最有的工艺路线(加工顺序)。
为此,可以借助于计算机辅助制定工艺路线系统。
该系统不仅可以寻找最优工艺路线,而且还可确定一些辅助信息,例如,所要加工制造零件的形状、精度和标准时间等。
定制家具的制作工艺流程详解
一、6大主要步骤1、放样:无论你是定制的是衣柜、电视柜还是酒柜等,每件家具产品生产之前都要先经过放样师放好样,不过放样一般只用在做异型的家具结构上。
2、选料开料:通常而言,家具工厂选料都是按照以下标准来进行的:①木材材质纹理美观,重量适中,强韧度要好;②注重木材质量,剔除死节、爆裂、发黑、发霉及树芯线等缺陷,体现良好的用材水准。
之后就是安排开料,每件产品都是按照图纸上的尺寸比例来开好料的,开好料的产品则先拿到木工车间先开始生产。
3、油漆:油漆这一步对于家具做出来的效果影响是至关重要的,其表面的光滑度、亮度决定着家具的美观度。
好的家具品牌、环保的产品在用漆上更是严格要求的。
4、扪布:沙发椅子或其他需要扪布的产品,在做完油漆之后就要开始扪布了,工序流程大概为裁布/裁海绵一喷胶一扪布,首先要将布料与海绵都裁剪好,海绵才好之后要放到家具上面比下比例,有弧度的要将弧度磨出来,然后固定在家具上就好了,接下来喷好胶后扪布就好了,扪布用到的拉扣还有布拉扣与水晶拉扣等等。
5、安装与包装:所有产品的工序都完成之后,就要将一些配件等等安装上去了,安装完毕产品也最完成了。
产品的包装对于保护产品方面也是至关重要的,一般都要先用珍珠棉包好家具的每个部位再用纸皮进行包装,再用胶带全部封好,然后再进行钉木架保护。
二、生产流程详解1、由于现在很多人都选择定制的板式家具,所以,下面就以板式家具为例,介绍其详细的生产工艺流程。
2、板式家具生产工艺流程要从原材料的准备,经过木工制作、油漆涂饰到最后产品包装入库等诸多环节和步骤组成。
板式工艺的复杂程度同产品的外观设计、产品结构、用料以及生产线上产品品种的种类数量等诸多因素息息相关,对于抽屉?底板只需进行开料即可,而对于蜂窝空心的地柜面板,就单一面板的加工就要二十几道工序才能完成。
三、生产工艺流程1、板式家具因其表面材料和表面装饰效果的不同也有不尽相同的工艺流程,主要代表类别有:木皮板式家具、贴纸板式家具、实色板式家具、三聚氰胺类板式家具以及由以上类别的一种两种或多种组成的混合类别板式家具。
一文详解极片浆料涂布工艺路线
一文详解极片浆料涂布工艺路线
极片浆料涂布工艺路线是一种用于制备极片(即电池极片)的涂布工艺。
极片是锂离子电池中的重要组成部分,它由导电剂、活性物质和粘结剂等组成。
首先,将导电剂、活性物质和粘结剂等原料按一定的配比加入到溶剂中,通过搅拌和混合的方式将其均匀混合,制备出极片浆料。
浆料的制备过程需要控制各组分的比例和混合过程中的剪切力,以确保浆料的均匀性和性能。
接下来,将制备好的极片浆料通过涂布工艺进行涂布。
涂布可以采用多种方式,常见的有匀胶涂布、舌刮涂布和卷轧涂布等。
其中,匀胶涂布是将浆料均匀涂布在导电支撑体上,舌刮涂布是通过刮刀将浆料均匀刮在导电支撑体上,卷轧涂布是将浆料通过滚筒压延的方式涂布在导电支撑体上。
涂布完成后,将极片进行烘干。
烘干的目的是去除浆料中的溶剂,使得极片能够固化并增强其稳定性。
烘干的条件需要根据具体的浆料成分和涂布工艺来确定,一般使用热风或真空烘干的方式。
最后,将烘干后的极片进行裁切和整形,制备出所需尺寸和形状的极片。
裁切可以采用刀具或模具等方式进行,同时也需要注意裁切的精度和效率。
综上所述,极片浆料涂布工艺路线主要包括浆料制备、涂布、
烘干和裁切等工艺步骤。
通过精确控制每个步骤的条件和参数,可以制备出符合要求的高性能极片。
pcb工艺流程详解
pcb工艺流程详解PCB(Printed Circuit Board)即印刷线路板,是电子产品的重要组成部分。
PCB工艺流程指的是从设计到制造过程中的一系列步骤,下面是对PCB工艺流程的详细解释。
1. 设计:首先进行PCB的设计,包括电路图的绘制、布线和排布电子元器件。
设计软件通常采用CAD软件,如Altium Designer、PADS等,通过这些软件可以实现电路图的绘制、元件选型、路线布线等功能。
2. 原材料准备:准备PCB制造所需要的原材料,主要包括玻璃纤维布、铜箔、环氧树脂等。
这些原材料根据不同的要求会有不同的厚度和质量等级。
3. 板材制备:将玻璃纤维布和铜箔按照一定的工艺叠压在一起,形成初始的板材。
这个过程主要包括浸润、浸镀、干燥等步骤,以确保板材的质量和性能。
4. 图形洗蚀:使用光刻技术将设计图形转移到板材上,然后采用化学腐蚀的方式去除暴露的铜箔,形成电路。
这个过程主要包括覆膜、曝光、显影、蚀刻等步骤。
5. 孔加工:孔加工主要包括机械钻孔和化学钻孔两种方式。
机械钻孔主要用于大孔和非标准孔,而化学钻孔则适用于小孔和集成电路的引脚。
6. 印刷:在PCB上印刷焊膏,用于焊接电子元器件。
焊膏通常是由锡、铜和铅等金属组成的合金,能够在加热后形成焊接。
7. 贴片:在PCB上粘贴元器件,这个过程通常通过贴片机自动完成。
贴片机能够识别并将元器件准确地粘贴到PCB上,提高生产效率和质量。
8. 固定:对于大型和重量较大的元器件,通常需要采用额外的固定措施,如焊接或添加支撑物。
9. 清洁:将PCB通过先进的清洁设备进行清洗,去除焊膏、残留的化学物质和杂质等。
这个步骤非常重要,可以提高PCB的可靠性和性能。
10. 检测和测试:通过自动检测设备对PCB进行质量和性能的检测。
这个过程通常包括可视检查、电气测试、性能测试等。
无论是在制造过程中还是在最终产品检测中,都要确保每个PCB都符合标准。
11. 封装:使用包装材料将PCB包装成最终产品。
围堰施工工艺详解
围堰施工工艺详解1施工流程确定土场--运输路线--取土--灰土拌合--运土--平整--压实--排水--结构施工、围堰修护--拆除。
2取土场及运输路线3测量放线施工前建立测量控制点及施工标志,确定堰体轴线,以控制施工方向及堰体填筑范围。
施工中随时测量堰体填筑断面尺寸及高程,以确保堰体断面准确。
4挖掘机抛石由于围堰堰底有淤泥,为防止堰体滑移,因此利用挖掘机对湖底淤泥抛石挤淤,围堰基础宽度范围淤泥进行抛石挤淤深度0.8米,保证围堰稳定。
5填筑围堰1、为确保工程进度及施工安全,根据运输车辆的尺寸,直线段顶宽5米,要在围堰上避让通行,错车点要求转弯处达8.5米,渐变段6-7米,坡比1:2,围堰持续时间长,湖面风大浪大,后期还要维护、拆除、运输,为防止或减小边坡浸水、坍塌的情况,拟定水面以上高度为0.8米。
2、围堰采用土石填筑,由枞阳县经开区管委会提供的取土点位于环堂山,取土场利用2台大型450破碎机对石方进行破碎,然后2台挖掘机挖土装车,经G237到维也纳酒店工地全长约2公里,结合工期计划,围堰从两端向中间同时填筑,考虑到在湖内施工围堰,且水深3米,水压较大,根据地质报告及现场情况为确保围堰安全,减少透水量,同时考虑后期拆除围堰时,需要车辆通行,为确保围堰稳固,需分层填筑围堰,分层回填后挖掘机削坡并进行坡面夯实,迎水面削坡至河底30cm处,然后在迎水面铺设塑料薄膜,底部塑料薄膜伸入导流渠底,并向渠中延伸1m,围堰顶塑料薄膜延伸到外边缘处,并覆盖砂土袋、黏土压紧。
围堰横断面图围堰纵断面图3.塑料薄膜铺设根据现场情况,确定塑料薄膜尺寸,裁剪后予以试铺。
搭接宽度符合要求,搭接处应平整,松紧适度。
塑料薄膜安装可以采用自然搭接和缝合两种种方法,以缝合为主。
缝合的宽度为不小于200㎜,自然搭接宽度不小于500㎜。
6围堰可能发生的紧急情况及对应的应急措施1.可能存在的集中渗漏原因分析及处理措施(1)原因分析由于填筑土料的质量存在问题,填筑的防渗土料的抗渗指标未达到要求,未能起到很好的防渗效果,可能大面积渗水现象。
工艺过程及工序卡片
工艺过程及工序卡片工艺过程是指在产品的制造过程中,通过一系列的工序和操作,将原材料转化为最终产品的过程。
每个工序都是具有特定功能和任务的,工序卡片就是对每个工序进行详细描述和记录的文件。
下面将对工艺过程及工序卡片进行详细介绍。
1.工艺过程工艺过程是产品制造过程中的核心环节,是将原材料转变为最终产品的关键步骤。
一个完整的工艺过程一般包括以下几个步骤:(1)原料准备:将原材料按照一定的比例和要求进行配料和预处理,以满足产品制造的需要。
(2)分拣和清洁:将原材料进行分拣和清洁,去除杂质和污染物,保证产品质量。
(3)制备和混合:将原材料按照一定的工艺要求进行混合和制备,以保证产品的均匀性和稳定性。
(4)成型和织造:将原料进行成型或织造,使其具有一定的形状和结构。
(5)加工和处理:对成型或织造后的产品进行加工和处理,例如切割、砂光、打孔等,以满足产品的细节要求。
(6)烘干和固化:将加工后的产品进行烘干、固化等处理,使其具有一定的硬度和稳定性。
(7)装配和组装:将各个零部件进行装配和组装,使其成为最终产品。
(8)检验和测试:对制造好的产品进行检验和测试,确保产品质量和性能符合要求。
(9)包装和运输:对产品进行包装和运输,使其能够安全地运送到客户手中。
上述的步骤只是一个大致的流程,具体的工艺过程会根据不同的产品和制造要求而有所差异。
2.工序卡片工序卡片是对每个工序进行详细描述和记录的文件,用于指导和监控生产过程。
每个工序卡片都包括下列内容:(1)工序名称:工序的名称和编号,便于识别和管理。
(2)工序要求:对工序所需的原材料、工具设备、工艺参数等进行清晰明确的要求,以确保制程的稳定性和产品质量。
(3)工序流程:详细描述工序的步骤和操作方法,包括每个步骤所需的时间、操作员工、操作顺序等,以确保工序的可操作性和效率。
(4)工序检验:对该工序进行检验和测试的方法和标准,以确保产品符合质量要求。
(5)工序记录:对每个工序进行记录和统计,包括原料消耗量、生产数量、生产时间等,以便于后续的产品追溯和生产管理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工艺路线的概念应该扩展到管理过程,像生产作业那样,制定规范的作业流程、明确每项活动的时间定额和费用、每项活动涉及的工作中心等。
工艺路线是一种关联工作中心、提前期和物料消耗定额等基础数据的重要基础数据,是实施劳动定额管理的重要手段。
从性质上来讲,工艺路线是指导制造单位按照规定的作业流程完成生产任务手段。
在MRP中,可以根据产品、部件、零件的完工日期、工艺路线和工序提前期,计算部件、零件和物料的开工日期,以及子项的完工日期。
在CRP中,可以基于工序和工艺路线计算工作中心的负荷(消耗的工时)。
因此,工艺路线也是计算工作中心能力需求的基础。
根据在每一道工序采集到的实际完成数据,企业管理人员可以了解和监视生产进度完成情况。
工艺路线提供的计算加工成本的标准工时数据,是成本核算的基础和依据。
工艺路线如果没有与具体的物料加工关联,则这种工艺路线就是标准的工艺路线。
一般情况下,工艺路线是与具体的物料加工关联在一起的,这时才能有准确的提前期数据。
因此,工艺路线数据包括了加工的物料数据。
例如,空调器中的蒸发器、冷凝器部件的标准装配工艺路线的工序包括串U型管、胀管、折弯、清洗、封管、气密测试、整理和包装入库等。
U型管的加工顺序是:下料、弯管、切管、收管口和打毛刺等。
工艺路线数据主要包括工艺路线编码、工艺路线名称、工艺路线类型、制造单位、物料编码、物料名称、工序编码、工序名称、加工中心编码、是否外协、时间单位、准备时间、加工时间、移动时间、等待时间、固定机时、变动机时、固定人时、变动人时、替换工作中编码、生效日期、失效日期和检验标志等。
编写工艺路线的过程包括确定原材料、毛坯;基于产品设计资料,查阅企业库存材料标准目录;依据工艺要求确定原材料、毛坯的规格和型号;确定加工、装配顺序即确定工序;根据企业现有的条件和将来可能有的条件、类似的工件、标准的工艺路线和类似的工艺路线以及经验,确定加工和装配的顺序;选定工作中心,根据企业现有的能力和将来可能有的条件;基于尺寸和精度的要求,确定各个作业的额定工时等。
工艺路线和工序不是一成不变的,而是随着生产类型、技术进步、产品发展和员工素质的不断提高而变化的。
[编辑]工艺路线选择的重要程度因不同类型的生产系统而异。
对于流程型企业,尤其是化工企业,其工艺路线基本取决于生产装置的设计,一旦选择某类生产装配,其工艺路线也就随之确定。
对于加工装配类企业,工艺流程(路线)的选择、设计十分重要。
对此若无充分的考虑,则很难决定所需要的设备型号和数量,以及对生产制造系统的设计。
工艺流程的选择,还要体现处所出产产品品种搭配的变化。
选择或设计工艺流程,目的在于力求实现最有的工艺路线(加工顺序)。
为此,可以借助于计算机辅助制定工艺路线系统。
该系统不仅可以寻找最优工艺路线,而且还可确定一些辅助信息,例如,所要加工制造零件的形状、精度和标准时间等。
上述过程是通过人机对话方式,从把存贮在计算机内的原始数据显示在荧光屏上开始,一次形成各单元图形,并加以组合,以生成零件的最终形状。
同时,还备有用于使零件图形旋转的程序。
除了使用计算机辅助制定工艺路线系统外,进行工艺路线选择时,还可使用其它一些生产管理工具,最常见的有装配图、装配卡、路线卡及作业卡等。
每种卡片都是有用的指导性文件,在生产系统处于稳定状态时,他可以用来提高操作水平。
例如,路线卡,连同作业卡一起,规定怎样制造部件或产品。
这些文件对于制造企业来说是基本的。
在设计一个生产系统时,它们所起的作用同蓝图或图纸在一个部件或产品设计中的作用一样。
图纸说明做什么,路线卡和作业卡说明怎么做。
路线卡通常包括以下内容:1)显示所要求的作业以及所推荐的这些作业的顺序;2)规定所用的机器和设备;3)提供估计的装置时间和每件的制造时间。
当一个部件是标转化部件,而且是周期的制造或再制造以满足需要时,标准路线卡就作为认可的制造方法而保持下来。
制造方法更详细的说明,常以作业卡的形式来制定。
它特别详细地说明怎样完成这些作业,即提供一个标准的方法。
[编辑]工艺路线是重要的文件,它代表着一项作业在工厂里的运行方式。
如果说物料清单用于描述物料是按怎样的层次结构连在一起的,那么工艺路线则是描述制造每一种物料的生产步骤和过程,并且用于确定详细的生产进度。
工艺路线的作用如下。
(1) 计算加工件的提前期,提供运行MRP的计算数据。
系统根据工艺路线和物料清单计算出最长的累计提前期,这相当于网络计划中关键路径的长度。
企业的销售部门可以根据这个信息同客户洽谈交货期限。
(2) 提供能力需求计划(CRP)的计算数据。
系统根据工艺路线文件中每个工作中心的定额小时、工序的开始和完工日期,计算各个时区工作中心的负荷。
(3) 提供计算加工成本的标准工时数据。
(4) 跟踪在制品。
对工艺路线数据准确性的要求和物料清单一样,也应在98%以上,如果工序顺序错误,工时定额不准,必将直接影响MRP 和CRP的运算结果,造成生产订单过早或过迟下达,或下达数量不准。
如果一项作业出现在发到某部门的派工单上,而事实上该作业并不在该部门,或一项作业在该部门却不在发来的派工单上,工艺路线都可能是错误的根源。
工艺路线错误还会引起工作中心负荷不均衡,在制品积压,物流不畅以及加工成本计算错误等问题。
通过计算每周下达到车间的工艺路线数和每周工长反馈的错误路线数,可以测出工艺路线准确度。
对许多企业来说,MRP投入运行之前的一个极大的障碍就是校正工艺路线。
大多数工艺路线文件与80/20原理相符,即80%的活动发生在20%的工艺路线上。
如果在安装MRP之前要将所有的工艺路线都进行校正,对许多企业来说,将是困难的,然而在MRP的帮助下,有了切实可行的办法。
(1) 在MRP试点前,检查并校正占有80%活动的20%的工艺路线。
(2) 当MRP逐渐投入运行时,使用计划下达订单提前几周指明哪条工艺路线将必须检查和校正。
(3) 在编制能力计划和派工单的早期,应确保在最近将用到的工艺路线是正确的。
工艺路线和物料清单一样,通常由工程设计部门负责建立和维护,如所使用的工作中心、设备安装时间、单件生产时间定额等都由工程设计部门确定。
同时还应经常比较实际工作和工艺路线的执行情况,对生产过程进行详细审核。
有多种原因可引起工艺路线的变更,如产品和生产过程可能改变,设备安装时间和单件生产时间标准可能需要根据新的操作数据加以调整,新的产品和新的组件可能需要新的工艺路线。
工艺路线由工程设计部门建立和维护,由生产部门使用。
当MRP投入运行之后,让工长根据派工单随时报告所发现的工艺路线错误,从而不断对工艺路线加以维护。
对于工艺路线的变更,应由两个部门协商进行。
[编辑]拟订工艺路线是设计工艺规程最为关键的一步,需顺序完成以下几个方面的工作。
1、选择定位基准定位基准包括粗基准和精基准。
粗基准是指用未加工过的毛坯表面做基准。
精基准是指用已加工过的表面做基准。
1、粗基准的选择原则:1)合理分配加工余量的原则a、应保证各加工表面都有足够的加工余量:如外圆加工以轴线为基准;b、以加工余量小而均匀的重要表面为粗基准,以保证该表面加工余量分布均匀、表面质量高;如床身加工,先加工床腿再加工导轨面;2)保证零件加工表面相对于不加工表面具有一定位置精度的原则一般应以非加工面做为粗基准,这样可以保证不加工表面相对于加工表面具有较为精确的相对位置。
当零件上有几个不加工表面时,应选择与加工面相对位置精度要求较高的不加工表面作粗基准。
3)便于装夹的原则:选表面光洁的平面做粗基准,以保证定位准确、夹紧可靠。
4)粗基准一般不得重复使用的原则:在同一尺寸方向上粗基准通常只允许使用一次,这是因为粗基准一般都很粗糙,重复使用同一粗基准所加工的两组表面之间位置误差会相当大,因此,粗基一般不得重复使用。
2、表面加工方法的选择(1)各种加工方法的经济加工精度和表面粗糙度不同的加工方法如车、磨、刨、铣、钻、镗等,其用选各不相同,所能达到的精度和表面粗糙度也大不一样。
即使是同一种加工方法,在不同的加工条件下所得到的精度和表面粗糙度也大不一样,这是因为在加工过程中,将有各种因素对精度和粗糙度产生影响,如工人的技术水平、切削用量、刀具的刃磨质量、机床的调整质量等等。
某种加工方法的经济加工精度:是指在正常的工作条件下(包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用)所能达到的加工精度。
(2)加工方法和加工方案的选择根据加工表面的技术要求,确定加工方法和加工方案;这种方案必须在保证零件达到图纸要求方面是稳定而可靠的,并在生产率和加工成本方面是最经济合理的。
要考虑被加工材料的性质;例如,淬火钢用磨削的方法加工;而有色金属则磨削困难,,一般采用金刚镗或高速精密车削的方法进行精加工。
•要考虑生产纲领,即考虑生产率和经济性问题。
如:大批大量生产应选用高效率的加工方法,采用专用设备。
例如,平面和孔可用拉削加工,轴类零件可采用半自动液压仿型车床加工,盘类或套类零件可用单能车床加工等。
•应考虑本厂的现有设备和生产条件:即充分利用本厂现有设备和工艺装备。
在选择加工方法时,首先根据零件主要表面的技术要求和工厂具体条件,先选定它的最终工序方法,然后再逐一选定该表面各有关前导工序的加工方法。
3、机床设备与工艺装备的选择•机床设备和工艺装备的选择:o1、所选机床设备的尺寸规格应与工件的形体尺寸相适应;o2、精度等级应与本工序加工要求相适应;o3、电机功率应与本工序加工所需功率相适应;o4、机床设备的自动化程度和生产效率应与工件生产类型相适应。
•工艺装备的选择将直接影响工件的加工精度、生产效率和制造成本,应根据不同情况适当选择:o1、在中小批生产条件下,应首先考虑选用通用工艺装备(包括夹具、刀具、量具和辅具);o2、在大批大量生产中,可根据加工要求设计制造专用工艺装备。
机床设备和工艺装备的选择不仅要考虑设备投资的当前效益,还要考虑产品改型及转产的可能性,应使其具有足够的柔性。
4、加工阶段的划分1)根据零件的技术要求划分加工阶段。
分以下几个阶段:粗加工阶段:在此阶段主要是尽量切除大部分余量,主要考虑生产率。
半精加工阶段:在此阶段主要是为主要表面的精加工做准备,并完成次要表面的终加工(钻孔、攻丝、铣键槽等)。
精加工阶段:在此阶段主要是保证各主要表面达到图纸要求,主要任务是保证加工质量。
光整加工阶段:在此阶段主要是为了获得高质量的主要表面和尺寸精度。
2)将零件的加工过程划分为加工阶段的主要目的是:(1)保证零件加工质量(因为工件有内应力变形、热变形和受力变形,精度、表面质量只能逐步提高,);(2)有利于及早发现毛坯缺陷并得到及时处理;(3)有利于合理利用机床设备。
(4)便于穿插热处理工序:穿插热处理工序必须将加工过程划分成几个阶段,否则很难充分发挥热处理的效果。
