施工图设计要求2007-4-17 8:31:37平面图:注明地面使用的材料。
材料的尺寸、做法、索引详图必须准确;注明地面上不动和可动物件与地面的关系、做法,索引详图必须准确。
天花板图:天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确;灯具的布置和使用要按照电气图设计,注明灯具位置尺寸、灯具名称、规格及详图做法;装饰物件的悬挂位置,注明悬挂物件与建筑结构的关系及做法。
剖面图:标明室内建筑标高,注明所剖部位吊顶高度,灯具灯槽悬挂物的高度尺寸;所剖部位材料做法、节点详图。
立面图:注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。
水、暖、电专业图纸的设计符合专业设计规范的要求,竣工后要绘制竣工图。
门窗:注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具:设计尺寸符合人体工程学的要求,符合国家颁发的有关家具设计规范;设计制作的家具要有平、立、剖面及节点详图;注明使用材料名称、色彩及做法要求。
卫生间:卫生洁具的布置:注明款式、颜色、型号;注明墙面、地面材料的分隔尺寸和做法;注明镜面、五金件、电气设备的位置。
防火:室内装饰设计必须遵守有关建筑防火规范,对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求;装饰材料应使用耐燃或不燃材质,木质品必须涂刷防火涂料;电气设计必须注意防火,天花板及物件内的电气配件注明防火的外护材料。
室内环保:装饰装修工程完工后,室内有害物质污染浓度限值应符合国家、地方及行业的有关标准;装饰装修设计选材:要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4.1一般要求4.1.1施工图设计文件1合同要求所涉及所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见4.2-4。
8节)以及图纸总封面。
2合同要求的工程预算书。
注:对于方案设计后直接进入施工图设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书。
施工图设计提资深度规定-适用各专业
施工图设计提资深度规定-适用各专业施工图设计提资深度规定一次提资及返资l 项目启动,结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计得审查意见,对以下内容进行确认,有修改得,提供局部修改图。
结构专业:确认结构体系及基础形式,影响外立面、室内净高及使用空间得梁、墙、柱应提出修改建议或意向。
机电专业:确认各自专业设备房、管道井得名称、位置、面积、净尺寸、净高,提出主要管线走向(含室外管线以及影响立面或使用功能得主要水平管及立管),大型设备吊装孔及通道、提供影响结构荷载计算得设备布置范围及荷载,楼板及结构墙上大于800x800得洞口、特殊得降板要求等。
建筑工程施工图设计互提资料深度要求1.总图专业向其她专业提供设计资料得深度(建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同)。
1、1总平面及竖向设计图1、1、1红线内道路、建筑物、构筑物、绿化区得布置及建筑物、构筑物得名称。
1、1、2建筑物、构筑物得设计坐标(简单项目可用尺寸标注),室内外地坪标高。
1、1、3车行道交叉点得中心坐标及标高,道路得形式,路面宽度、坡向、坡长及变坡点标高。
1、1、4地面雨水排向。
1、1、5自然地形地貌。
1、2 其它(仅向给水排水专业提供)雨水排除、排污与给水管进出口。
2.建筑专业向其她专业提供设计资料得深度(总图、结构、给水排水、电气、弱电、暖通、动力专业均同)。
2、1 平面图:包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2、1、1柱网布置、剪力墙、防火墙、变形缝位置,墙体如有承重墙,轻质墙等不同材料组成时应按图例表示清楚,并注明不同墙体厚度。
2、1、2阳台、雨篷、挑檐、天窗、挡风板与其她悬挑部分得位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞(非各专业用),设备搬运井道、窗井、电梯井、电梯机房(应注明电梯型号速度)、卫生设备、有上下水或蒸汽电气要求得设备、水池、隔断、台、厨、柜、阁楼、隔板等位置与尺寸,当另行绘制平面放大或有大样时则可不注尺寸。
结构施工图设计注意避免违反的几条规范条文
结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文:1.主体结构设计使用年限。
注:《建筑结构可靠度设计统一标准》(GB50068-2001)第1.0.5条(强条)。
2. 建筑抗震设防类别和建筑抗震设防烈度。
注:《建筑抗震设计规范》(GB50011-2010)第3.1.1条(强条)。
《建筑工程抗震设防分类标准》(GB50223-2008)第3.0.2条(强条)另:GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。
其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施,具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级,并根据抗震等级进行相关的抗震计算和采取相应的构造措施,但地震作用仍按原设防烈度相关参数计算。
对于特殊设防类建筑,除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外,同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
3.建筑结构安全等级和地基基础安全等级注:《建筑结构可靠度设计统一标准》(GB50068-2001)第1.0.8条和《建筑地基基础设计规范》(GB50007-2011)第3.0.5.5条(强条)。
4.地基基础设计等级或建筑桩基设计等级。
注:a.《建筑地基基础设计规范》(GB50007-2011)第3.0.1条,取值错误易造成违反第3.0.2条(强条)。
b.《建筑桩基设计规范》(JGJ 94-2008)第3.1.2条,取值错误造成违反第3.1.4条(强条)。
设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。
5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。
注:《地下工程防水技术规范》(GB50108-2008)第3.1.4(强条)和3.2.1条(强条)。
6.建筑±0.000标高所对应的绝对标高。
结构施工图绘制标准
结构施工图绘制标准
结构施工图是建筑工程中非常重要的一环,它直接关系到建筑物的质量和安全。
因此,绘制结构施工图必须严格按照标准进行,以确保施工的准确性和可靠性。
下面将介绍结构施工图绘制的标准要求。
首先,结构施工图的绘制必须符合国家相关标准和规范,如《建筑工程结构设
计规范》、《建筑工程施工质量验收规范》等。
这些标准和规范是保障建筑工程质量和安全的重要依据,必须严格遵守。
其次,结构施工图必须准确清晰地表达建筑结构的各项技术要求和施工细节。
包括但不限于承重墙体、梁柱节点、楼板结构等,必须绘制清晰、准确,以便施工人员能够准确理解和执行。
另外,结构施工图中的尺寸标注必须准确无误。
尺寸标注是施工的基本依据,
必须精确到毫米,避免出现尺寸偏差导致的施工质量问题。
此外,结构施工图中的材料和构件标识必须清晰明了。
施工图中需要标注使用
的材料规格、强度等信息,以及构件的型号、规格等,以便施工人员采购和使用。
最后,结构施工图必须符合工程实际,不能存在与实际施工不符的情况。
在绘
制结构施工图时,必须充分考虑实际施工条件和现场环境,确保图纸的可操作性和实用性。
总之,结构施工图的绘制标准是保障建筑工程质量和安全的重要环节,必须严
格遵守相关标准和规范,确保图纸的准确性和可靠性。
只有如此,才能保证建筑工程的质量和安全。
【设计管理】结构专业施工图设计任务书
结构专业施工图设计任务书(一)总则1结构设计应在满足建筑使用要求、结构安全及耐久性要求前提下,按照经济适用的原则进行全面控制.2结构设计应执行国家规范、地方规范,规范中强制性条文(包括“应”执行的条文)应严格执行,规范中建议性条文(如“宜”“可”执行的条文)应视实际情况执行,地基基础规范中当国家规范与地方规范不一致时按地方规范执行.3结构抗震设防类别、设防烈度、抗震等级,场地土类型、场地类别的判定符合当地情况,不得无故提高设计标准.4住宅项目采用混凝土剪力墙结构,附属建筑及配套建筑根据功能要求可采用框架结构,跨度较小时可采用悬挑结构,车库宜采用无梁楼盖结构.注:基础埋深指室外地坪与基础底标高差,无特殊要求,埋深按1/18控制,另需符合项目地质要求. 6本设计要求及标准均采用建筑标高系统;本篇中 H均指建筑标高.(二)结构设计总说明1各项目施工图设计说明需按京东大区标准《结构设计总说明》执行,设计院可根据具体项目要求,进行选择调整.(三)主体地上部分1剪力墙、柱1.1剪力墙、柱布置1.1.1剪力墙、柱尽量扁平,不突出砖墙面.应注意墙厚对卫生间和厨房的建筑使用功能.1.1.2剪力墙、柱变截面, 外围墙柱原则上收室内边.1.1.3剪力墙外墙、柱布置时,宜按门窗洞口大小进行设置;若无法实现,靠近窗洞口,且距离门窗侧不大于400mm时,应做构造柱与主体结构一次浇筑.做法见下图:门窗洞口与柱或墙之间填充墙不大于400mm时构造1.1.4墙体标高应表示清晰,尤其墙体顶标高在楼层中间的情况更应注明,如:首层窗台下墙体、首层门洞下墙体的墙顶标高,均应注明.1.1.5建筑室外高差小于300mm时,剪力墙外墙开洞处应做混凝土反槛,反槛高度可至窗台.1.2剪力墙配筋构造1.2.1住宅墙体分布筋构造配置应坚持合理经济的原则,参照表1.2.1布置,拉筋Φ6,隔二拉一,间距不大于600mm.表1.2.1墙厚(mm)水平分布筋水平分布筋配筋率(%) 竖向分布筋竖向分布筋配筋率(%)160 Φ8@2500.251 Φ8@2500.251180 Φ8@2000.279 Φ8@2200.253200 Φ8@2000.251 Φ8@2000.251250 Φ8/Φ10@2000.258 Φ8@1600.251300 Φ10@2000.262 Φ10@2000.2621.2.2剪力墙约束边缘构件、构造边缘构件纵筋,应坚持最小配筋率原则,实际配筋与计算或构造要求配筋比不得大于1.1倍.构造配筋时,满足构造根数后超出面积改墙体钢筋作为构造筋;计算配筋时,可采用多种直径钢筋进行搭配,以便降低配筋率;纵筋间距应≥200mm. 表1.2.2暗柱最小配筋率要求:抗震等级约束边缘构件构造边缘构件底部加强区其它部位一级0.012Ac,8Φ160.010 Ac,6Φ160.008 Ac,6Φ14二级0.010 Ac,6Φ160.008 Ac,6Φ140.006 Ac,6Φ12三级0.010 Ac,6Φ140.006 Ac,6Φ120.005 Ac,4Φ121.2.3抗震等级为一、二级约束和构造边缘构件体积配箍率须考虑墙体水平筋代替箍筋,代替对比见下表,做法见京东大区标准《结构设计总说明》注:约束边缘构件应满足体积配箍率要求.1.3其他1.3.1墙暗柱纵筋搭接长度范围内箍筋加密间距为10d及100mm两者之中较小值.1.3.2女儿墙、窗台墙等非受力造型墙体水平钢筋采用Φ6@200构造钢筋.2梁2.1梁的布置2.1.1大堂顶部完整空间内不宜露梁,以保持顶部空间完整.若需设梁,需与精装专业沟通,做好隐蔽处理.2.1.2电梯厅内无梁.2.1.3屋顶天花板不应有下反梁,确保不影响功能.2.1.4户内梁布置时,梁不应穿越客餐一体厅,客厅、餐厅、房,以保证各功能空间完整及美观.独立客厅与独立餐厅间的梁,应优先采用暗梁,设明梁时,梁高不得超过400mm.梁不宜穿越厨、厕、阳台,如有穿越的梁,高不得超过400mm.梁不宜穿越门洞正上方.2.1.5户内梁不露出梁角线的优先顺序:客厅—餐厅-主卧室—次卧室—内走道—其它空间. 2.1.6卫生间做沉箱时,周边次梁梁底平沉箱板底.2.1.7有覆土的屋面及大露台处若影响下部空间时应做反梁,周边次梁及沉箱内反梁梁底平沉箱板底;以满足建筑设计需要,沉箱内上反梁面标高不得高于建筑层高-0.15m,反梁应预留套管排水.2.1.8其余位置门窗洞口处梁,梁高按以下原则设计.(1)结构计算梁高与窗(门)顶距离≤200mm或无法做过梁时,结构梁直接做到窗(门)顶面或挂板.(2)结构计算梁高与窗(门)顶距离>200mm且≤400mm,按照梁下挂板处理.见附图:2.1.8 (3)结构计算梁高与窗(门)顶距离>400mm,中间距离用窗(门)过梁处理.梁下挂板做法2.1.9户内走道上方梁高尽可能小, 3米层高时,不得大于600mm;2.95米层高时,不得大于550mm;2.9层高不得大于450mm;2.8层高不得大于400mm.2.1.10楼梯起步梁和平台梁高度应满足建筑净高要求.建筑外墙开窗处不应有梯梁和梯柱穿越. 2.2梁的配筋构造2.2.1框架梁梁底部钢筋,满足计算要求时,底筋最下面一排锚入支座,其余可断开,并在集中标注中注明,具体做法参见《11G101-1》图集第87页.2.2.2当梁一端与剪力墙平面内或柱相连而另一端与其它梁或剪力墙平面外相连时,无论梁代号是KL还是L,梁与柱或剪力墙平面内相连端箍筋应加密,间距为100,加密长度应满足《抗规》6.3.3条.不与框架柱或剪力墙平面内相交的框架梁的一端均应按照非框架梁采取构造措施,见附图2.2.2.梁一端垂直剪力墙或梁时节点2.2.3框架梁箍筋设置须区分加密区与非加密区,次梁箍筋按剪力要求设置即可,不需要全长加密.2.2.4框梁上部通长筋应取小直径,上部负弯矩筋符合计算值即可,无需放大;2.2.5次梁顶筋应取最小直径,无特殊要求顶筋可采用2根12.2.3其他2.3.1主次梁交接处尽量用附加箍筋,且应在梁配筋图中表示,禁止在总说明中统一说明.2.3.2主次梁腰筋应在梁配筋图中表示,严禁在总说明中统一说明.3板3.1板布置3.1.1如大堂、厅、房顶部须有局部沉板时,只局部沉板,无需为了保证整个板底水平而全部沉板;沉板边梁不得突出沉板底.3.1.2变压器房、泵房及有辐射震动的房间,上下层为住宅时,顶板需做双层结构板,双层板间填充保温隔热层.3.1.3斜屋面水平梁板的设置1)原则上不设水平梁板,建筑要求除外;2)如结构计算需要设置水平梁时,可考虑设置斜屋面下水平梁,水平梁的设置位置应协调建筑确定,尽量设置在有墙处;3)如结构计算需要设置水平板时,则必须与建筑专业沟通确认.3.1.4坡屋面施工图需在平面中示意出坡面走向大样,并标明尺寸.3.1.5卫生间座便器及净身器、地漏必须设置在降板区域内,需与建筑专业、给排水专业密切配合及时沟通,并在最终图纸会签中校对.3.1.6卫生间降板应满足以下要求:项目整体高差降板别墅80mm(高层住宅60mm);同层排水部位降板300mm,净宽度不小于500mm,且降板区必须沿墙边布置.降板做法见附图3.1.6.卫生间降板加腋做法3.1.7空调板应在板图中表示出,并应生根于剪力墙上,不得生根于砌体结构;图纸中应画出空调板剖面详图.空调板应与主体结构采用一次性整体现浇,空调板净尺寸应当满足建筑要求.3.1.8坡屋面板、建筑造型等不得采用闷顶结构形式.3.2板的配筋构造3.2.1楼面需按房间分割合理布置主、次梁,楼板厚度不超130mm(不含地下室顶板),若实际确实需要布置厚板需汇报确认.3.2.2结构板厚度,单向板不宜小于L/30(L为板的短向跨度),双向板不宜小于L/40(L为板的短向跨度).电梯前室部分应适当加厚,保证电线穿线功能,板厚不宜小于130mm.板厚应尽量与板跨相匹配,以适用经济配筋率,同时可参照表3.2.2选取:表3.2.2 结构板厚取值位置结构板最小厚度(mm)卧室、走道100注:楼板厚应符合国家及地方标准、规范、规程相关要求.3.2.3悬挑板应做到受力明确,悬挑方向按计算配置受力钢筋,非悬挑方向只需配置构造钢筋. 3.2.4固定楼板负弯矩钢筋的分布钢筋需满足抗裂要求,无特殊要求时采用Φ6@200.3.2.5楼板计算应采用塑性板算法.3.2.6板支座与跨中配筋不应超过计算值的1.05倍可采用多种间距模数.3.2.7板支座负筋不做弯钩.4其他钢筋连接方式:纵向钢筋大于等于16mm时应采用机械连接,小于16mm时采用搭接连接.(四)主体地下部分1地基基础1地基选型1.1.1当天然地基无法满足时优先采用CFG桩复合地基,谨慎采用灰土换填垫层地基(施工质量难以控制).1.2基础选型1.2.1多层住宅有地下室项目首选条形基础加防水板,若计算不满足可采用筏板基础;1.2.2多层住宅无地下室项目采用条形基础;1.2.3高层住宅采用筏板基础,基础埋置深度可按照建筑物主体高度的1/18设置(此条优化建议应分别与各地外审单位沟通).1.2.4附属建筑有地下室项目优先选用柱下独立基础加防水板;1.2.5附属建筑无地下室项目为柱下独立基础;1.3基础配筋构造1.3.1筏板上小门洞(b<2h)应取消小门洞处暗梁;设置暗梁时,暗梁箍筋须支座与跨中区分设置.1.3.2基础筏板应取消外挑,当调节偏心需要外挑时应控制外挑长度.1.3.3非人防平筏板基础筏板通长钢筋应按最小配筋率0.15%考虑,不足部分可附加负筋,通长构造配筋可按表1.3.3选用.表1.3.3 平筏板上、下层通长构造配筋400 Φ12@1800.157500 Φ14@2000.154600 Φ16@2200.151700 Φ18@2400.151800 Φ18@2000.159900 Φ20@2200.1581000 Φ20@2000.1571100 Φ22@2200.1571200 Φ22@2000.1581.3.4基础不得坐落在回填土上(包括3:7压实灰土),与主体相连的连廊、门斗等基础底标高需与主体基础平齐.1.3.5当有防水要求时,基础详图中基底与垫层之间表示出70mm厚建筑防水做法.基础预留建筑防水厚度做法1.3.6基础埋深需满足功能需要和冻深要求,当同一建筑基础有不同功能要求时(如:一侧有地下室、一侧无地下室),应采用不同的基础埋深.1.3.7相邻单体基础之间(塔楼与塔楼,塔楼与车库,塔楼与构筑物等)的水平净距应大于2倍埋深高差;若小于需要给出处理措施.1.3.8应画出挡土墙与基础交接节点,基础上部钢筋伸入挡土墙满足12d即可.筏板外伸构造做法筏板无外伸构造做法1.4其他1.4.1高层地下室外墙800mm宽范围内回填土采用2:8灰土进行回填,其他范围采用素土回填,回填做法见08BJ6-1第35页做法.1.4.2为CFG复合地基设计所提供基础开槽图中,应标明电梯井位置、尺寸、标高,并有剖面图;并应分别给出未修正和修正后的承载力数据.2墙梁板2.1地下室、半地下室项目,基础防水板厚度250mm,地下室外墙厚度≥250mm.均采用抗渗混凝土,且外防水满包;2.2地下室外墙钢筋可按下表选用层高外墙厚(mm)挡土侧纵向配筋非挡土侧纵向配筋3.0m 250 Φ12@200+(Φ12@200)Φ12@2003.8m 250 Φ12@200+(Φ14@200)Φ14@200注:括号内为附加短筋.2.3挡土墙配筋应按照偏压构件计算,不得按纯弯构件计算;2.4若地下室顶板不做为嵌固端时,板厚可为160mm,配筋双层双向Φ8@170,如需加强可配置附加筋;2.5地下室外墙体底部水平施工缝需采用钢板止水带,且附详图.外墙钢板止水带做法2.6无地下室项目应采用普通混凝土浇筑,不应采用抗渗混凝土.(五)二次结构1住宅项目,无地下室时,应做±0.000结构楼板,公建项目可根据实际情况确定,但应做建筑配筋地面.2建筑出入口处踏步应有可靠着力点,不得直接坐落在回填土上,宜从主体结构上悬挑,若无法悬挑时应做独立基础与主体结构基底平齐.可参考附图2.台阶做法示意图一台阶做法示意图二台阶做法示意图三3非承重墙下应有可靠着力点,应坐在拉梁、砼墙上,或设独立基础与主体基础底平齐,不宜直接砌筑在地面上(包括做元宝基础处理),应有详图.(避免回填土施工不密实导致的墙体沉降)可参考附图3.非承重外墙基础(一) 非承重外墙基础(二)4主体悬挑梁、板上边砌筑建筑造型时,砌体造型应相应设置构造柱防止砌体脱落,且构造柱应标注于平面对应位置.5厨房、卫生间设置热水器、燃气壁挂炉等时,建筑应尽可能将其布置在混凝土剪力墙上;若确需安装在二次墙体上时,空心砖墙相应位置应做混凝土灌实处理,位置按照建筑定位.参见附图5.燃气壁挂炉和热水器挂填充墙上做法6外门窗洞口边为砌块墙体时,必须设置抱框柱,包框柱做法见附图6:7窗台应做成混凝土结构,不得采用保温板做窗台见附图7.门窗洞口无构造柱时包框柱做法窗台节点大样8长度不大于500mm的独立小墙垛直接做等长度构造柱,见附图8:独立小墙垛长度不大于500mm时构造9渗漏控制措施:9.1卫生间隔墙及厨房、卫生间内管道井壁底部做200高(从结构面开始算起)素混凝土反槛,宽同墙厚且与梁板一起浇筑,见附图9.1.9.2出屋面和露台的墙体及出屋面管道井壁设置150高(从屋面完成面开始算起)的钢筋混凝土反槛,且与梁板一起浇筑,见附图9.2.卫生间隔墙处及厨房、卫生间内管道井壁反槛出屋面和露台的墙体及出屋面管道井壁反槛10构造柱、圈梁、过梁混凝土强度等级为C20.(六)公建1结构选型1.1社区、小区配套商业、会所、转运场站等附属建筑结构选型应考虑建筑布置的灵活性,首选框架结构.2基础2.1公建基础首选独立基础或条基,若有地下室宜选独立基+防水板基础,应主动出击选择有利的承载力与抗浮水位,若设置筏基时应有充分理由.2.1.1应选择承载力特征值较高的土层作为基础持力层,承载力宜不小于120KPa,地基勘察时应主动与勘察单位沟通提高承载力.2.1.2若设计有抗浮要求时,在保证安全的前提下应降低抗浮水位设防高度,地基勘察时应主动与勘察单位沟通.2.2基础应坐落在可靠持力层上,不得坐落在回填土上(包括3:7压实灰土).2.3与主楼紧贴的底商、裙房、穿廊等当需要与主楼设置联合基础时,应在基础图中标明与主楼对位关系,相应主楼基础图中应汇出联合基础详图,并给出辅楼柱插筋.2.4当主楼有地下室时,主辅楼间不易设置基础拉梁,避免破坏主楼防水.2.5与主楼紧邻的底商、裙房、穿廊等基础底标高应与主楼基础平齐,非相邻基础按与主楼由近及远的关系逐级抬高.2.6按照规范要求确需设置基础拉梁时,应设置在±0.000处,方便填充墙砌筑.2.7未设置0.000结构板时,填充墙下均应设置拉梁,防止房心土沉降拉裂填充墙,当无法设置拉梁时,应单独设置墙基至老土层.2.8基础图应与设备管线图进行叠图审查,保证基础、拉梁不影响设备管线正常出户.3梁、柱3.1梁布置应考虑下部空间划分,在同一使用单元内梁布置走向规则,应尽量避免梁压门、窗.3.2垂直相交收口梁应保证底平效果.(重点关注:门廊顶部、幕墙顶部、挑空四周部位、阳台挑梁、边梁等部位.)3.3建筑出入口、大堂、中心活动区、挑空区等重要功能区,梁柱布置应仔细斟酌,必要时可设置转换梁柱,保证梁柱布置美观;杜绝设置影响建筑功能及美观的悬空梁和有碍交通的挡路柱.(七)车库1地下车库选型1.1车库外形宜规则,尽可能规避过多的凹凸,车库结构选形参见下表:注:车库结构形式首选无梁楼盖.2基础及顶板2.1地下车库宜选择独立基+防水板基础,应主动出击选择有利的承载力与抗浮水位,若选择筏基应有充分理由.2.1.1应选择承载力特征值较高的土层作为基础持力层,承载力宜不小于120KPa,地基勘察时应主动与勘察单位沟通提高承载力.2.1.2若设计有抗浮要求时,在保证安全的前提下应降低抗浮水位设防高度,地基勘察时应主动与勘察单位沟通.2.2非人防平筏板基础筏板通长钢筋应按最小配筋率0.15%考虑,顶板通长钢筋按最小配筋率0.2%考虑,人防平筏板基础筏板通长钢筋应按最小配筋率0.25%考虑,顶板通长钢筋按最小配筋率0.3%考虑,不足部分可增加附加钢筋,通长配筋可参见下表.注:覆土厚度按1.2~1.5考虑.2.3车库顶板、底板边跨应按简支端计算,无需设置柱帽.2.4车库顶板、基础底板计算需考虑柱帽影响,减小支座板带配筋.2.5私家车库等较低车库板顶不得设梁,影响净高.2.6私家车库地面有后做地面时,结构墙体高度按建筑实际使用高度设置.2.7板负弯矩钢筋不做弯钩.2.8车库、车库内设备用房抗浮计算不足时,需要经济性比较,给出两种以上方案做对比分析.2.9车库顶板、底板宜采用结构找坡,顶板、底板找坡方向应一致.3外墙(八)其他1结构计算1.2活荷、变形取值在无特殊要求时,需采用规范低限.(恒荷取值符合所选材料实际,保障安1.3如设计参数与本节不符,需汇报确认.2材料要求2.1混凝土:基础垫层采用C10~C15,受力构件均为C25~C50,墙体下部加强区宜采用高标号砼,梁板宜采用低标号砼,但同一层标号不宜相差两个标号;过梁、圈梁等非主要受力构件采用C20混凝土.2.2钢筋:所有受力钢筋均采用HRB400钢筋,非计算构造钢筋采用HPB300钢筋.2.3钢材:采用Q235钢.2.4填充墙:BM砌块容重不大于10KN/m3,陶粒、加气混凝土砌块容重不大于8KN/m3,外墙强度采用MU5.0,内墙墙强度采用MU3.5.3制图规则3.1结构模板图中应包括结构层高表.3.2涉及在梁、柱、墙等结构构件上预留孔洞时,结构图中应标明平面和竖向定位尺寸及预留孔洞大小或预留套管尺寸,大于300mm板洞应标出.3.3每个工程的基础、墙、梁、板、楼梯等图纸中的表达方式、说明应一致.3.4楼梯结构施工图需绘制剖面图,踏步需绘制剖面图,保证净高要求.。

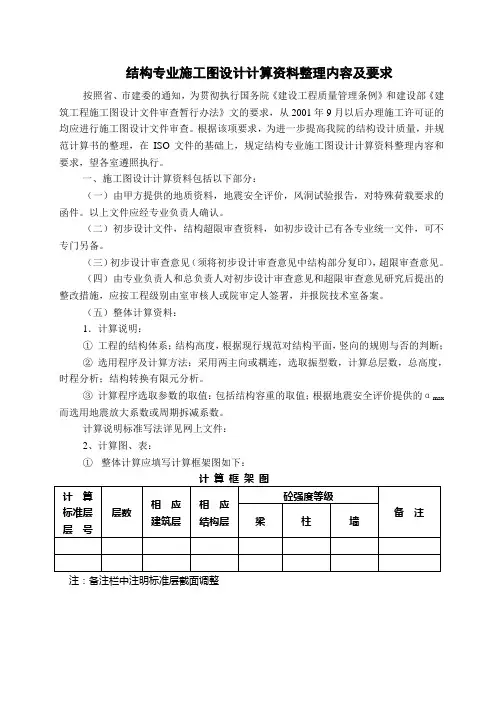

结构专业施工图设计计算资料整理内容及要求
结构专业施工图设计计算资料整理内容及要求按照省、市建委的通知,为贯彻执行国务院《建设工程质量管理条例》和建设部《建筑工程施工图设计文件审查暂行办法》文的要求,从2001年9月以后办理施工许可证的均应进行施工图设计文件审查。
根据该项要求,为进一步提高我院的结构设计质量,并规范计算书的整理,在ISO文件的基础上,规定结构专业施工图设计计算资料整理内容和要求,望各室遵照执行。
一、施工图设计计算资料包括以下部分:(一)由甲方提供的地质资料,地震安全评价,风洞试验报告,对特殊荷载要求的函件。
以上文件应经专业负责人确认。
(二)初步设计文件,结构超限审查资料,如初步设计已有各专业统一文件,可不专门另备。
(三)初步设计审查意见(须将初步设计审查意见中结构部分复印),超限审查意见。
(四)由专业负责人和总负责人对初步设计审查意见和超限审查意见研究后提出的整改措施,应按工程级别由室审核人或院审定人签署,并报院技术室备案。
(五)整体计算资料:1.计算说明:①工程的结构体系;结构高度,根据现行规范对结构平面,竖向的规则与否的判断;②选用程序及计算方法:采用两主向或耦连,选取振型数,计算总层数,总高度,时程分析;结构转换有限元分析。
③计算程序选取参数的取值:包括结构容重的取值;根据地震安全评价提供的αmax 而选用地震放大系数或周期拆减系数。
计算说明标准写法详见网上文件:2、计算图、表:①整体计算应填写计算框架图如下:注:备注栏中注明标准层截面调整②整体计算应填写计算荷载表如下:板面荷载表KN/m2梁上荷载表KN/m计算框架图、荷载表详见网上文件:3、计算主要结果及分析①对计算结果的周期,层间位移角,位移曲线或振型曲线,地震力等判断是否正常,满足规范要求;②竖向构件轴压比是否满足规范要求;③超限构件的调整(特别是剪力墙连梁的剪力)说明;④对构件的实际配筋作调整的说明:如柱的配箍率;剪力墙②加强层的配筋率等。
计算主要结果及分析标准写法详见网上文件:4、整体计算结果装钉要求:①计算说明,计算框架图、表计算结果分析说明;②总体信息,周期,位移,地震力,超限结果。
建筑施工的工程设计要求
建筑施工的工程设计要求在建筑施工过程中,工程设计是至关重要的一环。
合理和准确的工程设计要求可以保证项目顺利进行,并确保建筑的质量和安全。
本文将重点探讨建筑施工的工程设计要求。
一、建筑施工设计前的准备工作在进行工程设计之前,需要完成一系列的准备工作。
首先,要了解项目的背景信息,包括地理环境、土地利用规划、市政设施等。
其次,需要进行详细的勘测,包括地形、地质、地下管线等。
此外,还要对施工现场进行规划布局,确定施工范围和时间计划。
这些准备工作对于后续的工程设计至关重要。
二、建筑施工设计的技术要求1. 结构设计要求在建筑施工设计中,结构设计是其中的重要组成部分。
结构设计要求首先要满足建筑的承重要求和安全性要求,同时也要考虑建筑的美观性和实用性。
结构设计要合理选用结构形式、材料,确保整体结构的稳定性和耐久性。
2. 给排水设计要求建筑施工中的水利设计主要包括给水设计和排水设计。
给水设计要求确保建筑有充足的供水量,合理布置给水管线,同时考虑节水和防止污水回流的问题。
排水设计要求确保建筑内外的污水和雨水排放畅通,避免积水和漏水的问题。
3. 电气设计要求电气设计是建筑施工中的另一个重要方面。
电气设计要求包括电力系统设计、照明设计和特殊电气设备设计。
电力系统设计要兼顾供电负荷和安全性要求,确保电力供应的稳定可靠。
照明设计要考虑照明需求和节能要求,合理布置照明设备。
特殊电气设备设计要满足相关的技术标准和安全要求。
4. 环境设计要求环境设计要求是建筑施工设计中越来越重视的方面。
环境设计要求包括建筑的节能设计、隔音设计、通风设计等。
节能设计要合理选用建筑材料和系统,确保建筑的节能性能。
隔音设计要考虑建筑内部和外部的噪音源,采取合适的隔音措施。
通风设计要优化建筑内的气流和温度,提供舒适的室内环境。
三、工程设计的文档要求在建筑施工设计过程中,需要编制一系列的设计文档。
这些文档包括设计概要、设计图纸、设计计算书等。
设计文档要求清晰、准确地反映建筑的结构、尺寸、材料和施工要求,便于施工人员理解和执行。
结构专业设计技术要求
结构施工图设计技术要求1.人性化设计结构专业切入点1.1住宅工程1.1.1结构构件的布置1)应满足建筑功能空间的要求;2)在建筑交通流线位置力求不设置结构构件,使交通更通畅;3)公共空间尽量不设置明梁、柱,使空间更宽敞明亮;4)构件设置应保证建筑的外观要求,力求使空间更加简洁顺畅;●要求客厅、主人房、走道必须隐梁隐柱。
●户内结构梁隐藏的严格度(从高到低):客厅、主人房、玄关走道→内走道→次房→厨、厕5)尽量考虑空间的分隔及合并,为业主日后的DIY改造留有余地;6)大堂以及其他墙面装饰采用干挂石材时,门洞预留考虑做法的尺寸,保证门洞的最终尺寸,便于业主搬运大件家具物什;1.1.2外装饰构件的做法1)选用常用的、经济的材料及做法;2)选择施工简单、方便的方案;3)配合外装饰要求选择构件的尺寸;1.1.3使用新技术新材料1)采用成熟的、操作简单的新材料新技术,以利于施工;2)采用环保、质量好、经济的新材料;1.2商业及配套1.2.1结构构件的布置1)应满足建筑功能空间的要求;2)在建筑交通流线位置力求不设置结构构件;3)公共空间空旷宽敞,梁、柱布置应与建筑及室内装饰专业协商确定;4)构件高度尽量小,尽量做到较高的净高;5)不影响人的视线、不造成外观明显的凹凸;6)尽量考虑空间的分隔及合并,为业主日后的DIY改造留有余地;1.2.2外装饰构件的做法1)选用常用的、经济的材料及做法;2)选择施工简单、方便的方案;3)配合外装饰要求选择构件的尺寸;1.3车库1.3.1结构构件的布置1)应满足建筑功能空间的要求;2)在建筑交通流线位置力求不设置结构构件;3)构件高度尽量小,尽量做到较高的净高;4)不影响人的视线、不造成外观明显的凹凸;5)在车道两侧选用较小的结构构件,方便使用;2限额设计要求:地下室综合用钢量:145kg/m2地上结构综合用钢量:14-18层:48 kg/m2;18-24层:50 kg/m2;24-30层:53 kg/m2 3荷载取值要求:3.1地下水位以下的土容重近似取11 KN/m3。
施工图技术交底注意事项(结构专业)
结构施工图交底注意事项
项目施工前请先熟悉和了解结构设计施工图纸,按设计说明要求,备齐有关规范和标准图集。
施工时请特别注意如下事项:
1、本工程桩和锚杆均用于抗浮,桩不考虑竖向承载力,桩应进行抗拔承载力试验。
底板浇筑前,应检验地基承载力是否达到设计要求,并形成相关的技术文件。
2、模板要求拼缝严密,不漏浆,各种预埋件、预留洞口大小与标高在封模前应与工艺专业核对。
注意后期拆模的时间。
3、混凝土外加剂应按设计要求掺加,在满足混凝土强度等级和抗渗要求下,达到补偿收缩混凝土限制膨胀率的要求。
4、主体结构沿横向设置两道伸缩缝,注意伸缩缝处加强钢筋与橡胶止水带的放置位置,止水带应避免裁剪。
5、池体混凝土浇筑完成后,池顶覆土前应进行试水试验。
6、池顶应按设计要求回填土,采用人工回填并夯实。
7、池顶停车场仅供小型汽车停放,严禁大型载重汽车驶入。
8、人工湿地场地平整前应清除表面耕土及杂草,淤泥应清除干净;回填材料可采用粉质粘土或砂土,不得回填淤泥、建筑垃圾、腐殖土及有机物质。
9、人工湿地集布水渠底板未达持力层时,采用碎石换填并压实,要求处理后的地基承载力特征值不小于100kPa。
10、人工湿地挡土墙基础以粉质粘土为持力层,持力层的地基承载力特征值为130kPa。
当基坑开挖情况与设计不符时,须及时通
知设计人员及工程建设相关各方共同研究处理。
11、其他未尽说明详见结构施工说明。
****设计院
****年**月**日。
住宅小区项目施工图设计要求(结构专业)
xxx住宅小区项目施工图设计要求(结构专业)一、基本要求1、结构设计总说明应包括以下内容:1.1设计依据;1.2建筑结构类型及概况,建筑结构安全等级和设计使用年限,建筑抗震设防分类、抗震设防烈度(设计基本地震加速度及设计地震分组)、场地类别和钢筋混凝土结构抗震等级,地基基础设计等级,砌体结构施工质量控制等级,基本风压,人防工程抗力等级(配合人防设计院设计);1.3设计荷载,包括规范未做出具体规定的荷载均应注明使用荷载的标准值;1.4设计±0.000标高所对应的绝对标高、持力层土层类型及承载力特征值,地下水类型及标高、防水设计水位和抗浮设计水位;1.5混凝土结构的环境类别、材料选用、强度等级、材料性能(包括钢材屈强比等性能指标)和施工质量的特别要求;1.6受力钢筋混凝土保护层厚度,结构的统一做法和构造要求及标准图集选用;1.7建筑物的耐火等级、构件的耐火极限、钢构件防火、防腐蚀安装要求;1.8施工注意事项,如后浇带的设置、封闭时间及所用材料的性能、施工程序、专业配合及施工验收的特殊要求等。
2、结施图中的结构构件尺寸及定位与其它专业图协调一致(如框架柱、剪力墙、集水坑及各类预留孔洞的定位以及大小等)。
结构施工图应专门绘制留洞图,包括梁、板、剪力墙上所有预留孔洞的定位、尺寸、编号及标高等。
3、结构平面图应包括模板图和楼(屋)面配筋图,模板图中应绘制出构件的布置、梁、墙的定位尺寸及梁的断面尺寸、模板图中应标注楼(屋)面板的版面标高、板厚。
楼(屋)面板的局部标高、板厚不同时,在板标高、板厚变化处绘制小剖面表示其变化,并标注相对高差或各自标高。
3.1、当采用“标准单元+组合平面”的表示方法时,标准单元的梁、板图宜采用1:50的出图比例,组合图可采用1:100的出图比例,并标明相应的单元编号。
3.2、标准单元图中已表示清楚的内容,与组合图一致时,在组合图中可不再重复表示。
反之,则应在组合图中加以表示。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确,清晰易懂。
3、图纸应按照比例绘制,比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注,标注应清晰、准确。
6、图纸应按照规定的格式进行排版,页边距应大于1cm。
7、图纸应使用黑色绘图,字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。
12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准,不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。
施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。
在这种情况下,施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。
结构专业施工图审查内容及质量控制要求
2、通过精确的结构整体分析,依照实际Fra bibliotek力选取合理配筋量。
3、剪力墙水平分布筋间距不宜大于100,以利于防止混凝土开裂。
4、努力优化承重墙、剪力墙、柱设计,做到既确保结构安全,又经济合理。
6
结构转换层设计
1、JGJ3-2002“高层建筑混凝土结构技术规程”
2、基础设计缺陷,建筑物下沉或结构开裂,造成质量事故。
3、基础不安全,建筑物不安全,修复补强困难。
1、认真研究,会同专家及本公司技术负责人员论证后确定经济合理、符合实际的基础设计方案。
2、准确认确实结构分析运算,合理选用地质参数,确保基础设计安全。
3、关注和分析现场地质状态,地质参数的可靠性,准确性。
2、GB50010-2002“混凝土结构设计规范”
3、GB50011-2001“建筑抗震设计规范”
4、GB50009-2001“建筑结构荷载规范”。
1、转换层梁、墙、柱、板断面过大,结构造价高。
2、转换层梁、墙、柱、板,设计缺陷,阻碍结构安全。
3、转换层梁系、墙、柱位布置不合理,阻碍使用空间。
1、相互和谐,尽量使竖向传力构件落地,减少结构转换构件数量。认真介入转换层梁、墙柱位置的确立和布置,力争最优方案。
3、地下室防水设计。混凝土外墙水平分布筋间距不宜大于100,以利防止开裂渗漏。
4、若确有必要,可采纳技术创新手段(高强混凝土、钢骨混凝土、钢管混凝土等)减小框架柱的断面尺寸。
序号
工程设计项目
设计技术标准
设计质量操纵点
设计质量要求及操纵措施
住宅结构设计
8
基础底板设计
施工图设计审核要点 结构专业
□梁与楼梯间处标高不冲突。
□厨房、卫生间梁宽大于填充墙厚时,梁偏向厨房、卫生间。
□屋面上翻梁不影响排水,梁上翻时宽度与墙体一致。
□临边构件(屋面女儿墙、空调板、阳台、凸窗、栏杆等),悬挑构件的配筋及锚固没有安全隐患。
□电梯机房预留吊钩采用HPB235钢筋且承重满足电梯安装要求。
□若人防分期时,前后期分界处的衔接及做法明确。
□后浇带设置与人防口部设置不冲突。
□上部主楼非人防结构竖向承重构件完全落地。
□是否考虑上部非承重墙体的荷载。
□人防集水坑,通风井,楼梯,坡道和建筑图一致。
□人防墙门洞及穿墙洞和建筑专业一致。
□人防外墙考虑临近建筑的影响。
梁(包括剪力墙结构连梁)、板
□结构标高与建筑做法换算后一致。
□剪力墙构造边缘构件箍筋直径及间距满足规范最低要求,基本未放大。
□剪力墙体配筋率、直径及间距满足规范最低要求,基本未放大。
详图
□楼梯梁下净高满足建筑规范要求。
□楼梯间窗的位置与梁的位置关系合理。
□楼梯梁与单元表箱位置不冲突。
□半平台处的楼梯梁与楼面梁处理合理。
□电梯为砖砌时,在门顶处增设圈梁。
□节点详图在平面图中有索引且与建筑标高、做法一致。
□26层:46kg/㎡;
□30层:50kg/㎡。
抗震设防烈度8度(0.20g)的剪力墙结构:
□11+1层:44kg/㎡;
□18层:49kg/㎡;
□26层:54kg/㎡;
□ 30层:59kg/㎡。
其它:
注:与工程相关的内容画√,并在审核意见处填写具体意见。
结构专业施工图设计审核要点(四)——施工图白图阶段
结构专业重点、难点及设计要点
一、结构专业重点、难点及设计要点根据本工程建筑方案特点,结合吴江区当地自然条件,选择合理的结构体系是本项目施工图阶段设计的关键内容,也是为业主节约造价,缩短工期的核心问题。
服务用房为多层房屋采用框架结构比较合理,根据现有建筑方案功能要求,合理布置柱网,使结构平面质量,刚度尽量对称,避免造成扭转影响。
建筑长向长度为70m,超过规范允许要求,应采取措施避免砼收缩的不利影响。
在适当位置设置施工后浇带或在砼中掺入外加剂,同时结构计算时应考虑温度作用的影响。
1#、2#楼为高层建筑,也是本次工程中占整个造价比重较大的部分,合理造型非常重要。
建筑方案平面尺寸为69.6m×13.2m,长宽比为5.3,接近规范限值6,为长矩形平面。
采用框架结构方案无疑是最为经济的结构方案,但设计中重点需要解决框架结构扭转刚度比较弱的弱点。
控制层间位移角,满足规范要求。
方案中1#、2#公寓楼同服务用房间二层人性化的用连廊连接,设计上要处理好各单体与连廊的关系,应设置伸缩缝断开。
由于连廊仅二层,同1#、2# 相比,竖向荷载相差较大,基础设计时应注意采取措施减小不均匀沉降的影响。
基础设计时,应考虑服务楼下人防地下室深基坑给连廊、1#、2#高层公寓带来的影响,尽量减小土方开挖,以节约投资。
1#、2#高层下未设地下室,应注意基础埋深满足《高规》要求,保证水平荷载作用下,剪力的有效传递。
本次工程是一项人的福利工程,体现了政府对人民的关怀,对设计人来说一定要非常细致,精心设计,任何微小的失误都会给使用者带来不便。
设计时一定要制定周密的技术措施,保证各项指标达到、优于规范要求。
设计前要注重合理优择结构方案,设计时精确计算分析,不断优化完善。
以使结构在满足建筑使用功能的前提下,达到最节约投资,所以控制工程造价是在结构设计工作中自始至终的一条主线。
二、结构的优化1.结构优化思想结构专业非常重要,结构设计方案的优劣的整个工程造价和质量品质起着决定性作用。
结构专业施工图审图要点202010
设计、柱图墙图、柱图7.9当楼板为构造配筋时,除特殊要求外(采取加强措施),其最小配筋为:C7.10首层门洞雨棚、出屋面机房雨棚、贴主楼外墙出地面的风井、采光井盖板应在板图中画出定位尺寸,并画出配筋大样图。
标准层板图中,应画出空调板、飘窗板定位尺寸。
C7.11建筑平面大洞口周边、转角窗房间楼板、楼层平面薄弱处、温度应力较大处楼板应采取加强措施,如楼板厚度适当加厚,配筋双层双向拉通。
C7.12当项目为毛坯(非地暖)交付时,户内客厅、餐厅、卧室(卫生间、阳台除外)、公共区域结构板预留建筑面层对应降板高度应≥60mm(50mm不够),以避免水管布置时对结构板切槽,影响结构板承载性能。
C7.13后浇带应在基础图、剪力墙图、各楼层板图中画出,后浇带布置应避开涉水房间(如:卫生间),应注明:后浇带在浇注混凝土封闭且达到设计强度前应采取临时支撑等安全措施。
C8.1梁图的模板与板图的模板应完全一致,即板图中有的开洞、楼梯间、挑板(空调板)等标注内容梁图中也应体现。
C8.2梁图审查时,应将梁布置图套在对应建筑平面图上核对,查看梁布置是否合理,建筑隔墙下是否设梁(跨度小于1.8米时,可不设梁,采用板底加筋形式),是否存在梁压门现象(梁穿过门洞上方),公区梁设置不应影响吊顶,重点核对标准层、户型变异层、有露台层、屋面层。
原则上卧室、客厅、餐厅天棚不应露梁,特殊情况需经甲方认可。
B8.3客厅和餐厅相接处尽量避免有梁或者梁高尽量做低,必须设梁时应经甲方认可。
卫生间、厨房、阳台上方不应有梁穿过。
若设备平台、阳台后期外扩成卧室,则改造前的临时隔墙下不得设梁。
C8.4梁下无隔墙时,净高不小于2.4米,若小于2.4米时,需经甲方认可。
C8.5当项目为毛坯(非地暖)交付时,卫生间100厚隔墙下楼面梁应降标高以避免露梁台,详见标准化设计总说明。
C8.6原则上结构外围梁的梁底标高同建筑窗洞顶标高,次梁高度不应高于所搭接的主梁高度。
梁下无墙体时,悬臂梁应与封边梁等高。
结构专业施工图设计技术审查意见
4、防腐措施,焊缝要求(预埋件、角码、钢构件等)应作重点交代,五金构配件必须采用不
锈钢材质,并应满足JGJ 102—3.2.5条,铝合金开启窗应设置防脱落装置(挂钩入槽不应
太浅,确保安全)。
5、防火措施应作重点交代,除JGJ 133—2001—4.4.1条外,主要有:1)、上下层之间应有不小于0.8m高的不燃烧墙体;2)、在防火分区左右两侧间应有不小于1.0m宽的防火墙;3)、层间要有不小于100mm厚防火岩棉的隔烟层。4)、容易窜风的洞口要按要求封堵等方面。
结构专业施工图设计技术审查意见
项目名称
江苏余坤置业有限公司句容世贸商务中心外装幕墙
场地类别
抗震等级
结构体系
地震烈度
加速度值
基础形式
一、强制性标准方面:
1、本工程外装饰设计施工图应由主体结构设计单位认可主体结构或结构构件能够承受幕墙传递的荷载和作用的意见签名并盖章。设计说明中幕墙的防雷装置设计及安装应与主体结构防雷装置可靠连接,并经建筑设计单位认可,详JGJ 133—2001—4.4.2-1-3条。幕墙的节能设计必须满足节能计算要求。
2、必须按照‘JGJ 102—2003之6.2.1—2、3和6.3.1—1、2条’及‘JGJ 133—2001之5.6.1—2和
5.7.1—1、2条Байду номын сангаас之要求,分别注明玻璃幕墙和金属石材幕墙构件主要受力部位的最小厚度要
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工图设计技术标准
目录
一、总图和建筑专业
二、结构专业
三、电气专业
四、暖通专业
五、给排水专业
总则
一、结构专业
(一)总体要求
1、结构施工图除应满足国标“建筑筑工程设计文件编制深度规定”外,尚应满足
本规定的要求。
2、设计过程中甲方有权要求设计单位随时提供过程图纸和结构计算书(含电算手
算)及相应电子文档资料。
3、设计单位有义务接受甲方提出的不违反工程建设标准强制性条文的旨在节约
结构成本的做法。
4、对规范所书“宜”的条文和图审公司提出的复核建议,应充分理解并合理采
用,切勿一概盲从。
5、结构施工图经甲方评审和概算后,设计单位对评审意见应积极配合检查修改,
对设计经济指标超限的情况,设计单位应认真分析原因,并在规定的时间内完成设计优化工作。
6、正式出图前,应向甲方提供白图和电子文档一套,经确认后再出图。
(二)设计技术要求
1、结构体系计算与配筋
1.1结构方案的选择、计算参数和荷载的输入需与甲方协商并得到甲方的确认。
1.2基础、梁板计算应分别选取不同的效应组合和荷载折减系数。
1.3结构方案构件布臵在满足结构计算的同时,应尽量使室内空间“无梁无柱凸
出”以提高空间利用率。
1.4构件配筋方式,尽量选用“直径小,间距密”的配筋方式。
1.5所有钢筋均采用HRB400级别,并明确各类构件的钢筋是否需要带E。
1.6应明确注明各种构件钢筋的连接方式。
1.7应注明地下室顶板施工荷载和施工注意事项。
2、基础部分
1.1设计单位应对场地勘察提出合理的布孔方案和技术要求,并与甲方、勘察单位
沟通确认。
1.1设计单位应根据场地勘察报告和建筑方案提供基础方案选型报告(经济合理性
分析),并得到甲方确认。
1.2地下室部分(含基础)除上部结构传下来的竖向构件外,混凝土等级不应大于
C30,如有抗渗要求,应根据地下室埋深和地下水位标高合理确定。
1.3地下室应与建筑专业协调尽量不设臵伸缩缝,结构超长采用后浇带等处理方
式。
1.4桩基础型式应根据不同的受力情况配臵不同的直径大小的桩和不同长度的桩。
1.5如采用桩基础型式,为充分挖掘单桩承载力,桩基础设计前可进行设计试桩,
根据试桩数据进行优化配桩设计。
1.6钻孔灌注桩基础可采用后压浆技术提高单桩承载力。
1.7如基础需要抗浮设计,需做抗浮锚杆和抗浮桩的经济合理性综合比选。
1.8多桩承台底钢筋不需上弯至承台面。
3、墙柱设计
3.1墙柱数量、长宽、轴压比尽可能接近规范限值,墙柱布臵应避免墙柱过多造成浪费。
3.1墙柱配筋除计算确定外,可取规范最小值,剪力墙竖向分布筋最小最10mm,水平分布筋最小可取8mm。
3.1剪力墙边缘构件与墙身分布钢筋连接方式应明确。
3.1墙柱竖向构件混凝土等级可分阶段递减变化。
4、梁板设计
1.1若室内天花露梁不能避免,应得到甲方确认,并应尽量缩小梁高,保证室内净高最大化。
1.2砖墙与梁对齐原则,如客厅与卧室以客厅平,电梯厅与楼梯间以电梯厅平,保
证主要功能房间不露梁角。
1.3无地下室建筑,除做住宅、商铺使用外,首层原则上不设计结构梁板,设计图
应详细说明建筑地坪做法。
1.4标准层梁板混凝土等级原则上不应大于C30,
1.5梁面通长钢筋除计算要求外,均采用采用架立筋方式处理,次梁采用直径12
钢筋架立,三、四级框架采用直径14钢筋架立。
1.6梁集中力处附加钢筋每处应根据实际需要计算配臵,优先使用箍筋,不应统一
说明。
1.7梁腹板高度小于450时可不设构造腰筋。
1.8厨房、卫生间砖墙宽100,其支承梁宽可取150。
1.9卫生间沉箱应避免有梁穿过,沉板板底应与相邻梁底平齐。
1.10坡屋面折板处不应设梁。
1.11板配筋宜按分离式配筋方式,标准板厚宜按1/35跨度控制,不同板跨度选用
不同厚度,板配筋慎用双向拉通,做到构件精细化设计。
1.12屋面板结构应按建筑排水坡度进行结构放坡。
5、其他
1.应对建筑各主要出入口(室内外交接处)提出防防止沉降设计措施,对基础回填土应提出技术质量要求。
2.对地地内埋地较深的水泵房、化粪池等构筑物,需从设计施工上综合考虑结构方案,并得到甲方确认。
3.工程结构限额设计指标为含钢量XX 含砼量XX
(三)出图要求
1.1结构图中构件位臵尺寸应与建筑、设备专业图保持一致,各专业应互相校审后完
成会签,否则甲方有权拒收。
1.2设计总说明应明确注明各种类型楼面的恒、活荷载设计值,以及墙体容重设计值。
1.3基础图、桩图需有轴线控制座标不少于两个。
1.4应提供结构各层模板图,平面标高有变化处应标明,并绘出相应剖面示意。
1.5结构梁、板、柱上预留孔洞或埋件、套管均应需标注,不得另详XX专业图。
1.6对有沉降观测要求的建筑,应有建筑物沉降观测点布臵图和大样,与主体图纸同
时出图。
1.7根据电梯等设备资料,完成提交电梯井道结构配合设计图。
1.8需要有砖墙构造柱平面布臵图。
1.9如项目分区分不同时段设计出图,应保证项目设计的延续性、统一性,避免因不
同设计人或不同时间段出现设计成果标准不统一现象。
