铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆
弱电系统常用线缆
电源线：是传输电流的电线，由外护套、内护套、铜丝组成。
1.RVV全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。
RVV线，外观圆型，芯数比拟多，而且2芯之间都有绞合。
R代表软线，字母V代表绝缘体聚氯乙烯〔PVC〕。
RVV电缆主要用途：应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。
常用的RVV线材型号有：RVV2*0.5,RVV2*0.75,RVV2*1.0，如：RVV2*1.5 ——2表示2根线芯，1.5表示一根线芯的截面积〔单位是㎜2〕2.RVVP全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。
适用于通信、音频、播送、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效平安的传输数据电缆。
字母R代表软线，字母V代表绝缘体聚氯乙烯〔PVC〕，字母P代表屏蔽。
RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。
RVV与RVVP的区别：RVVP比照RVV多了一层屏蔽编织网，PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响，以提高线材的抗干扰平衡度。
3.AVVR电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。
通常用于弱电电源供电。
RVV与AVVR的区别:AVVR与RVV是同一款线材。
0.5平方以上的型号归为RVV〔含0.5平方〕0.5平方以下的型号归为AVVR。
4.BV全称铜芯聚氯乙烯绝缘电线，BV线又简称塑铜线，其中B代表是类别，属于布电线， V 代表绝缘为聚氯乙烯，一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供给。
BV线又分为：ZR-BV 和NH-BV1)ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。
阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。
2)NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。
电缆标注符号的含义
电缆标注符号的含义时间：2011-02-28 来源：本站作者：本站编辑浏览次数：77021RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
常见电线电缆的规格型号
常见电线电缆的规格型号：BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。
目前50平方以下都是等芯。
电线电缆 3.6/6kv 指额定电压（使用场合/电压等级）电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的。
常常用于明装电线。
BVR表示聚氯乙烯绝缘，铜芯（软）布电线。
常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
常用电力电缆规格型号
聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围6、生产范围交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。
3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d为导体的实际外径。
4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中。
5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。
2）电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm 及以上者……应不小于6D4、电缆型号、名称及使用范围5、生产范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。
常用电力电缆规格型
聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ;额定电压0.6/1KV的线路中;供输配电能之用..2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1电缆导体的最高额定温度为70℃..2短路时最长持续时间不超过5S电缆导体的最高温度不超过160℃..3敷设电缆时的环境温度应不低于0℃;最小弯曲半径应不小于电缆外径的10倍..4、型号、名称和使用范围6、生产范围交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压U0/U为3.6/6至26/35KV电力线路;供输配电能之用..2、产品标准：GB12706-91额定电压35KV及以下铜芯;铝芯塑料绝缘电力电缆..3、产品使用特性：1电缆在环境温度不低于0℃条件下敷设时;无须预先加温..电缆的敷设落差不受限制..2电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃..3线芯短路时最长持续5S温度不得超过250℃4电缆敷设时的最小弯曲半径规定如下：单芯电缆：20d+D±5%；三芯电缆：15d+D±5%..式中：D为电缆的实际外径;d为导体的实际外径..4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中..5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设..2、产品标准:GB5023、2-85额定电压450/750V及以下聚氯乙烯绝缘电缆电线固定敷设用电缆电线3、产品使用特性：1额定电压U0/U分为450/750V和300/500V..2电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃..3电缆的敷设温度应不低于0℃；4电缆的允许弯曲半径为：电缆外径D小于25mm者……应不小于4D；电缆外径D为25mm及以上者……应不小于6D4、电缆型号、名称及使用范围5、生产范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接..2、产品标准：GB5023、3-85额定电压450/750V及以下聚氯乙烯绝缘电缆电线连接用软电线3、使用特征：1U0/U为450/750V、300/500V和300/300V..2电缆的长期允许工作温度：RV-105型应不超过105℃；其他型号应不超过70℃4、电缆型号、名称和使用范围:注：可根据需要生产阻燃型;原型号前加“ZR”..5、生产范围聚氯乙烯绝缘屏蔽电线1、用途：本产品适用于交流额定电压300/300V及以下电器、仪表、电子设备及自动化装置..2、产品标准：GB5023.5-86额定电压450/750V及以下聚氯乙烯绝缘电缆电线屏蔽电线3、使用特性：1额定电压U0/U为300/300V；2电缆的长期允许工作温度：AVP-105、RVP-105型……应不超过105℃；其他型号……应不超过70℃4、型号、名称和使用范围5、生产范围聚氯乙烯绝缘护套耐火电力电缆1、产品型号和规格电缆型号如表1注：单芯用于交流系统;采用铝带铠装电缆规格如表2阻燃型和非阻燃型电缆1、产品型号和规格电缆的型号如表1电线电缆命名电线电缆的完整命名通常较为复杂;所以人们有时用一个简单的名称通常是一个类别的名称结合型号规格来代替完整的名称;如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆..电线电缆的型谱较为完善;可以说;只要写出电线电缆的标准型号规格;就能明确具体的产品;但它的完整命名是怎样的呢电线电缆产品的命名有以下原则：1、产品名称中包括的内容1产品应用场合或大小类名称2产品结构材料或型式；3产品的重要特征或附加特征基本按上述顺序命名;有时为了强调重要或附加特征;将特征写到前面或相应的结构描述前..2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式..3、简化在不会引起混淆的情况下;有些结构描述省写或简写;如汽车线、软线中不允许用铝导体;故不描述导体材料..案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆太长了“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式双钢带间隙绕包“聚氯乙烯护套”——内外护套材料内外护套材料均一样;省写内护套材料“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15;型号的写法见..电线与电缆的区分其实;“电线”和“电缆”并没有严格的界限..通常将芯数少、产品直径小、结构简单的产品称为电线;没有绝缘的称为裸电线;其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线;较小的小于或等于6平方毫米称为小电线;绝缘电线又称为布电线..型号电线电缆的型号组成与顺序如下：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生-7:使用特征1-5项和第7项用拼音字母表示;高分子材料用英文名的第位字母表示;每项可以是1-2个字母；第6项是1-3个数字..型号中的省略原则：电线电缆产品中铜是主要使用的导体材料;故铜芯代号T省写;但裸电线及裸导体制品除外..裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号;电气装备用电线电缆类和通信电缆类也不列明;但列明小类或系列代号等..第7项是各种特殊使用场合或附加特殊使用要求的标记;在“-”后以拼音字母标记..有时为了突出该项;把此项写到最前面..如ZR-阻燃、NH-耐火、WDZ-低烟无卤、企业标准、-TH湿热地区用、FY-防白蚁、企业标准等..电力电缆铠装和外护套数字代号。

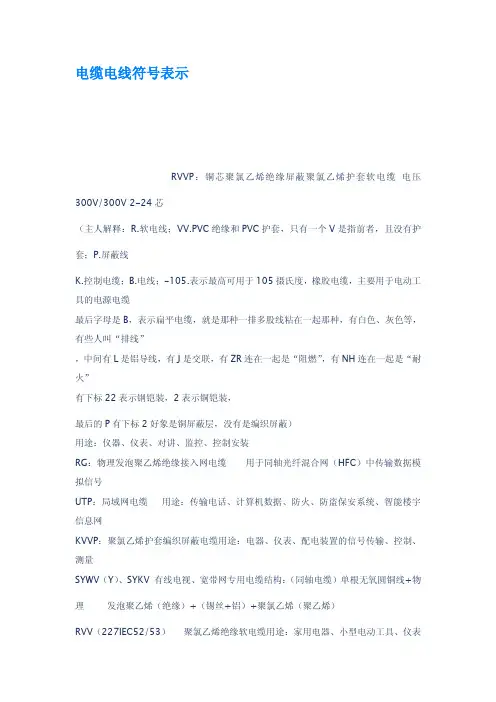

电缆电线符号表示
电缆电线符号表示RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR聚氯乙烯护套安装用软电缆SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP聚氯乙烯绝缘电缆RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB音箱连接线（发烧线）KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP双绞线传输电话、数据及信息网UL2464电脑连接线VGA显示器线SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2----×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
常用线缆英文缩写
RIB 音箱连接线（发烧线）RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
常用电缆之绝缘导线型号分类大全【建设施工经典推荐】
常用电缆之绝缘导线型号分类大全什么是绝缘导线在导线外围均匀而密封地包裹一层不导电的材料，如：树脂、塑料、硅橡胶、PVC等，形成绝缘层，防止导电体与外界接触造成漏电、短路、触电等事故发生的电线叫绝缘导线。
绝缘导线的常用种类一般常用绝缘导线有以下几种：1．橡皮绝缘导线型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。
2．聚氯乙烯绝缘导线（塑料线）型号：BLV—铝芯塑料线、BV—铜芯塑料线。
3．橡皮电缆型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。
橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。
用于屋内布线，工作电压一般不超过5OO伏。
绝缘导线的型号R代表软铜线，V代表聚氯乙烯绝缘，S代表双绞，B代表扁型，P代表屏蔽。
1、RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。
2、RVB：平行多股软线(扁的)，就象家里经常用的电话线裸线，只是其中的芯线和RVV 芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根3、RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可。
通常是两根对绞。
4、RVSP：双绞屏蔽线。
5、RVVB：聚氯乙烯护套软线(扁型)，标准GB/T 5023.5-2008/IEC 60227-5：2003。
6、RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。
但是芯线之间的排列没有特别要求。
7、RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压250V/450V。
8、BVVR是铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，有外护层;BVR是铜芯聚氯乙烯绝缘软电线，只有绝缘层，无外护层。
通常说的双塑线是指BVV系列，第一个V是指聚氯乙烯绝缘，第二个V是指聚氯乙烯护套，如果是BV系列则是指单塑线。
RVVP电缆名词解释
RRVVP电缆名词解释编辑
5×0.75
黑色
100m/200m
RVVP5×32/0.2
5×1.00
黑色
100m/200m
RVVP5×48/0.2
5×1.50
黑色
100m/200m
RVVP5×49/0.25
5×2.50
黑色
100m/200m
RVVP5×57/0.30
5×4.00
黑色
100m/200m
6芯
RVVP6×7/0.15
6×0.12
9、正常工作温度不超过70℃
10、产品CCC认证
RVVP电缆应用
适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆
RVVP电缆的规格
分类
型号/规格
芯数×标称截面（m㎡)
护套颜色
包装规格（卷）
2芯
RVVP2×7/0.15
2×0.12
100m/200m
RVVP10×24/0.20
10×0.75
黑色
100m/200m
RVVP10×32/0.20
10×1.00
黑色
100m/200m
RVVP10×48/0.20
10×1.50
黑色
100m/200m
12芯
RVVP12×7/0.15
电缆规格表
电线规格常用的绝缘导线有：聚氯乙烯绝缘导线、丁腈聚氯乙烯复合物绝缘软导线和氯丁橡皮线。
常用的是聚氯乙烯绝缘导线和橡皮绝缘导线。
1、常用的是聚氯乙烯绝缘导线和橡皮绝缘导线聚氯乙烯绝缘导线有：BV、BLV 、BVR 橡皮绝缘导线有：BX 、BLX 、BXH 、BXS B—布线（例如：作室内电力线，把它钉布在墙上）V—聚氯乙烯塑料护套（一个V 代表一层绝缘两V 代表双层绝缘）L—铝线无L —铜线R—软线S—双芯X—橡胶皮H—花线BV —铜芯塑料硬线BLV —铝芯塑料硬线BVR —铜芯塑料软线BX —铜芯橡皮线BX R —铜芯橡皮软线BXS —铜芯双芯橡皮线BXH —铜芯橡皮花线BXG —铜芯穿管橡皮线BLX —铝芯橡皮线BLXG —铝芯穿管橡皮线电线电缆代号与下一、R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V －聚氯乙烯绝缘V －聚氯乙烯护套B－平型（扁形）。
S －双绞型。
A －镀锡或镀银。
F－耐高温P －编织屏蔽P2 －铜带屏蔽P22 －钢带铠装Y—预制型、ZR —阻燃型NH —耐火型WDZ —无卤低烟阻燃型WDN —无卤低烟耐火型二：通用各种字母代表的含义：A:（聚）胺（脂）,安（装）,铝塑料护套（Alpeth） B: 扁,半,编（织）, 泵,布,（聚）苯（乙烯）,三、电缆常识：电缆通常分为电力电缆和控制电缆两种。
1 、电缆通用符号表示的含义：〔1 〕ZR －阻燃，NH －耐火，ZA（IA）－本安〔2 〕用途，K －控制电缆，P－信号电缆，DJ －计算机电缆〔3 〕绝缘层。
V －聚氯乙烯，Y－聚乙烯，YJ －交联聚乙烯，〔4 〕导体。
T －铜芯缺省表示，L－铝芯。
〔5〕内护层（护套），V－聚氯乙烯，Y －聚乙烯，Q－铅包，L－铝包，H－橡胶，HF －非燃性橡胶，LW －皱纹铝套，F－氯丁胶，N －丁晴橡皮护套。
YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识： 1 、电线通用符号含义：〔 1 〕代号。
常用电力电缆规格型号
聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围6、生产范围交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。
3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d 为导体的实际外径。
4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中。
5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。
2）电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm及以上者……应不小于6D4、电缆型号、名称及使用范围5、生产范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。
聚氯乙烯绝缘软电缆(电线)—【电缆型号详解】
9.271.20.0143×0.40.160.50.150.65.46.948.249.60.0133×0 .750.210.50.150.66.17.826.0
26.70.010 RVVP型及RVVP1型300/300V铜芯聚氯乙烯绝缘 屏蔽聚氯乙烯护套软电线芯数×标称截面(mm2)导体中单 线最大直径绝缘厚度规定值mm
20.160.40.200.810.412.992.395.00.01424×0.30.160.50.201 .012.414.469.271.20.01424×
0.40.160.50.201.013.216.448.249.60.013 信息来源于互联网、期刊杂志或由作者提供
119.520.00.01032/0.203.215.51.513.313.70.00948/0.203.52 1.02.57.988.210.00977/0.2
04.232.544.955.090.00877/0.244.851.063.393.390.00684/0. 306.472.5 RVVP型及RVVP1型30
聚氯乙烯绝缘软电缆(电线)—电缆型号详解聚氯乙烯绝缘 软电缆(电线)本产品供交流额定电压450/750V及以下家用 电器，小型电动工具，仪器仪表和照明线路用，电缆的
长期允许工作温度：RV-90型，应不超过90℃；其它型号 应不超过70℃。 型号及名称型号名称227IEC02（RV） 227IEC06（RV） 铜芯聚氯乙烯绝缘连
610×0.20.160.40.150.67.49.392.395.10.01410×0.30.160.5 0.150.88.710.969.271.20.014
10×0.40.160.50.150.89.311.648.249.60.01312×0.120.160. 40.150.66.68.31581630.01612
几类常用电缆的型号及其使用场合
一、几类常用电缆的型号及其使用场合1、 VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
2、 YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
3、 ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。
4、 ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。
5、 NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。
特点：在燃烧的环境中，保护90min（分钟）正常运行。
6、 NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。
特点：在燃烧的环境中，保持90min（分钟）正常运行。
二、浅谈电力电缆型号性能介绍摘要：由于特殊用途电缆种类繁多，在此仅做简单介绍。
用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度……一、型号1. 护套及绝缘层材质。
聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable
聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable 型号、名称和使用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
VV32 VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
VV42 VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。
ZR-VV ZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-VV22 ZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
ZR-VV32 ZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
ZR-VV42 ZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。
聚氯乙烯绝缘护套耐火电力电缆PVC insulated sheath fire-resistance electric cable 型号及名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆聚氯乙烯绝缘和护套钢带铠装耐火电力电缆NH-VV22交联聚乙烯绝缘电力电缆XLPE insulated electric cable型号及名称YJVYJLV铜芯或铝饼交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJLV22YJLV22铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆聚氯乙烯绝缘护套控制电缆PVC insulated sheath control cable型号、名称及使用范围KVV铜贡聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内移动要求柔软等场合ZR-KVVRP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制软电缆敷设在室内移动要求柔软屏蔽等场合ZR-KVV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护磁铜带屏蔽阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVV2铜饼聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合ZR-KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆敷设在有阻燃要求的室内可移动柔软等场合10KV钢芯铝交联聚乙烯绝缘架空电缆10kV steel core aluminium XLPE insulated aerial cable型号规格2JKLGYJ-10 10/2-500/65 10KV钢芯铝交联聚乙烯绝缘架空电缆适用于10KV架空电力线路固定敷设。
电线种类代号
BV : 铜芯聚氯乙烯绝缘电线
BV —105 : 铜芯聚氯乙烯耐高温绝缘电线
BLV : 铝芯聚氯乙烯绝缘电线
BVR : 铜芯聚氯乙烯绝缘软电线
BVV : 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线BLVV : 铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电线BVVB : 铜芯聚氯乙烯绝缘聚氯乙烯护套平形电线
A VP : 铜芯聚氯乙烯绝缘屏蔽电线
RVP : 铜芯聚氯乙烯绝缘屏蔽软电线
RVVP : 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线RVVP1 : 铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电线
BX : 铜芯橡皮绝缘电线
BLX : 铝芯橡皮绝缘电线
BXF : 铜芯氯丁橡皮绝缘电线
BLXF : 铝芯氯丁橡皮绝缘电线。
铜芯聚氯乙烯绝缘电线1
1 2
10
RVVP(-ZR)
300／300
0.5～2 5 0.4～1.5
1 2～4
2～3
11
60227IEC 53(RVV}l-ZR)
300／500
0.75～2.5
2～5
电缆规格:JB8734-1998
序号
型号
额定电压(V)
标称截面(mm2)
芯数
1
BV(-ZR)
300／500
0.75～1
1
2
BLV(-ZR)
450／750
2.5～400
1
3
BVR(-ZR)
450／750
2.5～70
10
RVVP
铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆
11
RVP-90
铜芯耐热90℃聚氯乙烯绝缘屏蔽软电线
阻燃电缆型号和名称
序号
型号
名称
1
60227 IEC 01(BV)-ZR
一般用途单芯硬导体无护套阻燃电缆
2
60227 IEC 02(RV)-ZR
一般用途单芯软导体无护套阻燃电缆
3
60227 IEC 05(BV)-ZR
1.5～240
1
3
60227IEC 05(BV)(-ZR)
300／500
0.5～1
1
4
60227IEC 06(RV)(-ZR)
300／500
0.5～1
1
5
60227IEC 07(BV-90)(-ZR)
300／500
0.5～2.5
1
6
60227IEC 08(RV-90)(-ZR)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RVVP
RVVP是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆.
铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压250V/450V，线芯常用芯数为2-24芯，线芯线径为：0.2平方，0.3平方，0.4平方，0.5平方。
用途：仪器、仪表、对讲、监控、控制安装
适用范围：
适用于交流额定电压250/450及以下电器、仪表和电子设备及自动化装置等屏蔽线路
执行标准■JB8734.8-2010■GB5023.5-85
使用特性■额定电压：250V/450V
■额定温度：AVP-90、RVP-90型900C，其它型号700C 特点说明
■导体：多股裸铜丝（或镀锡铜丝）绞合
■屏蔽方式：编织或斜绕（客户要求）
■导体芯数：1-24芯
■绝缘：（1）AVP-90、RVP-90：PVC/E型聚氯乙烯绝缘
（2）AVP：PVC/C型聚氯乙烯绝缘
（3）其余型号：PVC/D型聚氯乙烯绝缘
■绞合：绝缘芯线和填充（若有）一起成缆。
