SAP84在地铁工程设计中应用示例
地铁车站结构中板开孔的处理
地铁结构中板开孔的处理行准确的分析并采取合适的措施较为困难。
2．现行的处理措施在现行的地铁设计中，一般采用如下方法来处理：在进行平面框架计算时不考虑中板开孔的影响，当成整板模拟，然后在中楼板单体设计中再对孔洞进行处理。
其处理措施借鉴房建结构的作法：¾措施一：设置孔边梁。
这类措施主要用在楼、扶梯类的较大开孔，由于受到限界的控制，横向梁并不能通长设置，如BTL-2，FTL-2仅能在洞口范围内设置。
这类措施的传力途径较为明确，以扶梯孔为例：纵向梁BTL-1承受部分中板荷载，并传给BTL-2，BTL-2将荷载传递给中纵梁。
现在也对此类较大开孔也有采用措施二的处理方式。
¾措施二：设置暗梁。
主要用于较小孔洞的处理，如大多数设备区的开孔。
暗梁配筋根据孔洞的大小，采用等量的被截断钢筋进行补强，如图一所示的暗梁1、2、3。
这些措施经过实践的检验，应该说是可行而且安全的，但在设计过程中，本人始终有这样的疑问：1）中板存在较大的（楼、扶梯）开孔时对结构的整体影响究竟有多大？2）由于地铁结构的中板较厚（一般≥400mm），而且其空间受力作用较强，简单的套用房建开孔处理措施是否合适？这些问题采用平面计算是无法得到解决的，我们尝试采用空间计算的方法对开孔结构进行分析，以评估所采取的措施是否合适。
3、分析过程3．1计算模式及工况计算选取地铁车站结构中最为常见的双层双跨箱形结构，采用SAP84结构分析通用程序进行空间分析，其计算模型与假定如下：¾单元模拟：将板、墙细分为板壳单元，纵梁、立柱为框架单元，每个节点均有6个自由度；¾边界条件：梁、板在纵向模型边缘按竖向滑动支座模拟；土体对底板的作用采用受压弹簧模拟；¾荷载采用面荷载的形式输入；¾纵向截取5跨作为计算分析范围。
3.2较大孔洞的计算分析计算选取了三种工况进行分析，通过对比以分析开孔对结构造成的影响： 工况一：板上无开孔；工况二：板上开2.4x8.9米的（扶梯）孔，孔边不设置梁，仅在孔边设置板加强带；工况三板上开孔，设置孔边梁3.2.12.5%素，以简化设计。
2020年sap84算例参照模板
在阅读本章内容之前请务必先阅读“SAP84使用概述”、“图形交互系统GIS概述”和“GIS的功能说明”三章的内容，尤其需要掌握如何捕捉点和选择对象，另外还需要在C 盘创建文件夹Tutor，以下所有算例保存时都放在此文件夹内。
SAP84同时在安装文件夹Help\TutorData内保存了这些算例的项目文件（扩展名为PRJ）。
19.1连续梁的计算──图形交互方式下图所示例题（beam.prj），两跨的长度均为5m，截面面积A=0.2m2，截面惯性矩I=0.00417m4，不考虑剪切刚度，材料弹性模量E=3×107kN/m2，泊松比v=0.25，材料密度ρ=2.5t/m3，不考虑自重引起的变形，考虑两个荷载工况：●工况1：第一跨作用三角形荷载，最大值为5kN/m，第二跨作用均布荷载5kN/m；●工矿2：最右端作用集中力10kN。
要求计算前三阶周期和两个工况下最大位移、最大弯矩。
采用GIS的平面结构类型来输入上述结构，单元采用梁柱单元，由于需要计算多个周期，模拟的单元数可以取多一点，本例子共采用10个梁柱单元模拟。
整个分析的步骤如下所示，主菜单和子菜单之间用->表示，输入键盘上的回车键用<Enter>表示：1. 选择结构类型。
进入GIS后，选择菜单“文件->新建”，在新建对话框中选择新建平面结构；2. 定义截面库。
选择菜单“参数->管理普通截面库”，在对话框中选择“添加截面”按钮，输入截面名称：A02<Enter>，选择截面类型为“自定义截面参数”，然后输入截面面积A为0.2，惯性矩I33为0.00417，剪切面积A2为0（或者输入一个远远大于0.2的数）。
最后按“确定”按钮退出；3. 定义材料库。
选择菜单“参数->管理材料库”，在对话框中选择“添加材料”按钮，输入材料名称：con<Enter>，混凝土强度等级输入0，弹性模量输入30000000，泊松比输入0.25，单位体积质量输入2.5。
sap模型--武汉某地铁站主体结构及楼梯计算书_secret
项目名称：主体结构及楼梯计算计算：复核：一．计算原则1．主体结构构件根据承载能力极限状态及正常使用极限状态的要求，分别进行承载能力的计算和稳定、变形及裂缝宽度验算；按承载能力极限状态和正常使用极限状态分别进行荷载效应组合，并取各自的最不利组合进行结构设计。
2．主体结构的安全等级定为一级，构件的重要性系数取1.1。
3．主体结构，受弯构件的最大挠度不应超过L0/400～L0/300，悬臂构件的允许挠度值取L0/200～L0/150。
4．结构构件的裂缝控制等级定为三级，即构件允许出现裂缝。
裂缝宽度限值根据构件所在周边环境决定：结构顶、底板及侧墙（及其梁、壁柱等）外侧（迎土侧），裂缝允许宽度不大于0.2mm，其它部位不大于0.3mm。
人防荷载工况裂缝不控制。
二．计算参数及荷载1．工程地质、水文条件（永久荷载）：本计算地质资料是根据中冶集团武汉xx院有限公司提供的《武汉市xx场地岩土工程勘察报告书》（详层号岩土名称天然重度地基土承载力特征值基床系数渗透系数凝聚力（建议值）内摩擦角（建议值）泊松比静止侧压力系数垂直水平垂直水平γfak K V K X Kv K H c φv k0 kN/m3kPa MPa/m MPa/m m/d m/d kPa °——1-1 杂填土19.7 10 8 3.2 4.5 8 18 0.62 1-2 素填土19.5 110 15 13 0.15 0.30 14 12 0.60 6-1 粉质粘土19.5 150 24 23 0.0008 0.0008 26 14 0.50 7-2 粉质粘土19.8 360 52 50 0.0007 0.0007 37 17 0.4410-2 含碎石粘土19.9 400 58 57 0.05 0.20 39 18 0.3913-3 粉质粘土19.6 230 44 43 0.05 0.20 30 16 0.4120a-1 强风化砂岩20.4 45090（150）20（26）0.3020a-2 中风化砂岩22.4 1300100（200）24（27）0.1820a-3 微风化砂岩24.3 2100120（700）27（32）0.13层20a-1取0.3/(1-0.3)=0.43，中风化岩层20a-2取0.18/(1-0.18)*0.85=0.19，微风化岩层20a-3取0.13/(1-0.13)*0.65=0.1。
SAP能力中心在轨道交通装备行业的设计和应用
促进产业升级
SAP能力中心的应用有助于推动轨道交通装备行业的数字化转型和智能化升级，促进产业升级和高质量发展。
提升企业管理水平
SAP能力中心能够实现企业管理的数字化、精细化和智能化，提高企业的管理水平和决策效率。
需求分析
基于需求分析，设计系统整体架构和技术路线。
系统架构设计
功能模块设计
系统集成与测试
01
02
04
03
确保各系统间信息流畅，功能模块协同工作无误。
深入了解客户业务需求，识别关键流程和信息需求。
根据行业特性和业务需求，细化各功能模块的设计。
某地铁公司的车票管理系统
案例一
集成售票、检票、数据分析等功能，实现高效的车票管理。
智能化阶段
SAP能力中心在轨道交通装备行业的设计
02
集成性
强调各系统间的信息共享和流程整合，打破信息孤岛。
行业专属性
针对轨道交通装备行业的特性，定制化开发以满足行业特定需求。
可持续性
设计应考虑未来业务发展和技术进步，确保系统的可扩展性和灵活性。
安全性
保障数据和系统的安全性，确保业务连续的设计和应用
汇报人：
日期:
SAP能力中心概述SAP能力中心在轨道交通装备行业的设计SAP能力中心在轨道交通装备行业的实施和应用
目录
SAP能力中心在轨道交通装备行业的优化和改进SAP能力中心在轨道交通装备行业的未来展望
目录
SAP能力中心概述
01
提高企业核心竞争力
SAP能力中心在轨道交通装备行业的未来展望
05
运用SAP84软件进行隧道计算
04
计算内容：隧道内车辆行驶阻力、隧道通风 需求
某城市地铁隧道施工组织
隧道长度：5公里 隧道断面：双车道
设计速度：80公里/小时
计算内容：施工进度计划、 施工机械配置、施工材料 需求
某山区铁路隧道断面优化
01
隧道长度：8公里
02
设计速度：60公里/小时
03
隧道断面：单车道
04
计算内容：隧道断面尺寸优化、隧道内气流组织分析、隧道照明需求
• 随着计算机技术和数值分析方法的不断进步，SAP84软件在 隧道计算领域的应用前景将更加广阔。未来，SAP84软件可 以进一步优化算法和计算技术，提高隧道计算的效率和精确 度；同时，可以加强与其他专业软件的集成和数据共享，实 现更全面的工程设计和分析。此外，随着人工智能和机器学 习技术的发展，SAP84软件可以引入智能化算法和模型，自 动识别和预测隧道工程中的风险和问题，为工程设计和施工 提供更加智能化的支持。
04
施工单位应注重SAP84软件的更新和维护，及时升级 软件版本，以便获得更加全面和准确的功能支持。
THANKS
感谢观看
评估施工方法优劣
根据模拟分析结果，评估不同施工方法的优缺点，选择技术可行、 经济合理的施工方案。
制定施工计划和资源配置
基于选定的施工方法，利用SAP84软件制定详细的施工计划和资源 配置方案，确保施工顺利进行。
隧道施工进度模拟
模拟施工进度安排
利用SAP84软件对隧道施工进度进行模拟，合理安排各道工序的 施工时间和人力、物力资源配置。
06
结论与建议
结论总结
通过对比不同施工方案，SAP84软件能够快速 筛选出最优方案，提高施工效率并降低成本。

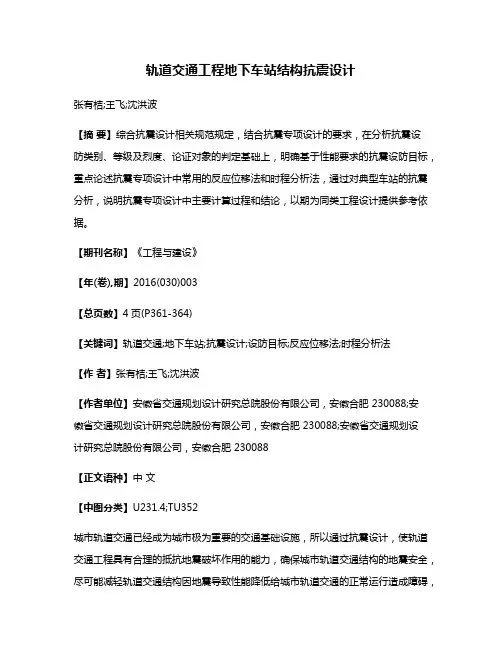

轨道交通工程地下车站结构抗震设计
