一、盘式制动器概述盘式制动器的摩擦力产生于同汽车固定部位相连的部件与一个或几个制动盘两端面之间。
其中摩擦材料仅能覆盖制动盘工作表面的一小部分的盘式制动器称为钳盘式制动器；摩擦材料覆盖制动盘全部工作表面盘式制动器称为全盘式制动器。
现代汽车中以单盘单钳式的钳盘式制动器应用最为广泛，仅有个别大吨位矿用自卸车采用单盘三钳和双盘单钳的钳盘式制动器，以及全盘式制动器。
钳盘式制动器分为定钳盘式制动器和浮钳盘式制动器。
定钳盘式为制动钳固定在制动盘两侧，且在其两侧均设有加压机构。
浮钳盘式制动器仅在制动盘一侧设有加压机构的制动钳，借其本身的浮动，而在制动盘的另一侧产生压紧力。
又分为制动钳可相对于制动钳可相对于制动盘轴向滑动钳盘式制动器；与制动钳可在垂直于制动盘的平面内摆动的摆动钳盘式制动器。
滑动浮钳式制动器由于它结构简单、紧凑、质量小和耐高温，得到了广泛的应用。
我们主要研究对象为滑动浮钳制动器。
钳盘式制动器是半敞开式结构，制动盘大部分外露，摩擦块面积很小，而且基本上无“助势”作用。
由于这些特点，钳盘式制动器与鼓式制动器比较有下列优点：A、散热条件好，制动效能对摩擦系数变化不敏感，不容易发生热衰退；B、摩擦表面受潮、沾水后对制动效能影响小，并能很快恢复；C、制动力矩输出平稳，其大小与管压成线性关系，制动感觉良好；D、制动盘受热后沿直径方向膨胀，对制动效能和制动间隙的影响很小，容易实现间隙自动调整；E、在相同的制动力矩输出下，尺寸和质量较小；F、摩擦块的磨损较均匀，更换方便。
钳盘式制动器的缺点：A、制动效能因数低，需大大增加控制力；B、密封性差、易受尘粒磨蚀和水分锈蚀；C、精密件多，价格昂贵。
二、国内外盘式制动器主要厂家重型商用车用气压盘式制动器的国外厂家以克诺尔、美驰、瀚德、威伯克为代表，国内气压盘式式制动器厂家有武汉元丰、浙江万安、浙江隆中等。
盘式制动器PPT课件
(2)牵引电动机缓速 对于采用电传动系的汽车，可以对电 动驱动轮中的牵引电动机停止供电，使之受驱动轮驱动而 成为发电机，将汽车的部分动能转变成电能，再使之通过 电阻转变为热能而耗散。这时电动机对驱动轮的阻力矩即 是制动力矩。
1.制动盘；2.活塞； 3.摩擦块； 4.进油口；5.制动钳 体； 6.车桥部；
定钳盘式制动器的应用
定钳盘式制动பைடு நூலகம்的缺点
液压缸较多，使制动钳结构复杂； 液压缸分置于制动器的两侧，必须用跨越
制动盘的钳内油道或外部油管来连接； 热负荷大时，液压缸内的油管的制动液容
易汽化； 若要兼用驻车制动时，必须加装一个机械
二、液力缓速式辅助制动系
原上海SH380型汽车采用液力缓速式辅助制动系。 其中的液力缓速器(图23—94)安装在液力机械变 速器的后端。其结构类似于两个并联的液力耦合 器，不过其每一对叶轮中只有一个能转动(即转子 10)，而另一个是固定不动的(即带叶片的壳体l和 盖9)。
缓速器壳体用螺钉固定在机械变速器壳体8的后壁 上。转子与其轴6借花键连接，而轴6又用花键套 5与变速器第一轴(输入轴)4相连。
(5) 空气动力缓速 空气动力缓速是采用使车身的 某些活动表面板件伸展，以加大作用于汽车的空 气阻力的办法来起缓速作用。这种方法目前只用 于竞赛汽车。
一、排气缓速式辅助制动系
排气缓速主要用于柴油车，原因是柴油机压缩比较 汽油机压缩比大，作为空压机，其缓速效果优于 汽油机，而且，很容易做到在施行排气缓速时先 切断燃油供给。对汽油机，则需要通过较复杂的 装置方能做到这一点。
《盘式制动器》课件
随着物流运输业的快速发展，盘式制动器在 商用车领域的应用也逐渐增多，提高了车辆 的制动安全性和稳定性。
环境友好性
总结词
随着环保意识的提高，盘式制动 器在环保方面也表现出良好的性
能，成为绿色出行的选择。
低噪音
盘式制动器在制动过程中产生的噪 音较低，对周围环境的影响较小。
节能减排
采用新型高强度材料和结构设计， 提高了制动器的能效和可靠性，有 助于减少能源消耗和排放污染物。
盘式制动器的优点
相比鼓式制动器，盘式制动器具有更好的散热性 能和更快的响应速度，更适合于高速行驶和高负 荷制动。
盘式制动器的结构与工作原理
详细介绍了盘式制动器的组成部件，如制动盘、 制动钳、摩擦片和液压系统等，以及其工作原理 。
摩托车制动系统
摩托车盘式制动器概述
01
摩托车盘式制动器是现代摩托车的重要安全装置，具有轻量化
刹车盘状况
检查刹车盘表面是否光滑 ，有无裂纹或损伤，如有 需要应及时修复或更换。
制动液水平
检查制动液液面高度，确 保制动液充足，无泄漏现 象。
更换摩擦片
摩擦片磨损
摩擦片是制动器中的易损件，随着使用次数 的增加，摩擦片会逐渐磨损，当磨损到一定 程度时，制动力会下降，影响制动效果。
更换时机
当摩擦片磨损到一定程度时，应及时更换。 一般来说，当摩擦片厚度小于原厚度的1/3时 ，应考虑更换。
、高响应和良好的抗热衰退性能。
摩托车盘式制动器的特点
02
相比传统的鼓式制动器，摩托车盘式制动器具有更好的制动力
分配和更短的制动距离，提高了驾驶安全性。
摩托车盘式制动器的安装与调整
03
提供了关于如何正确安装和调整摩托车盘式制动器的详细指南
盘式制动器介绍范文

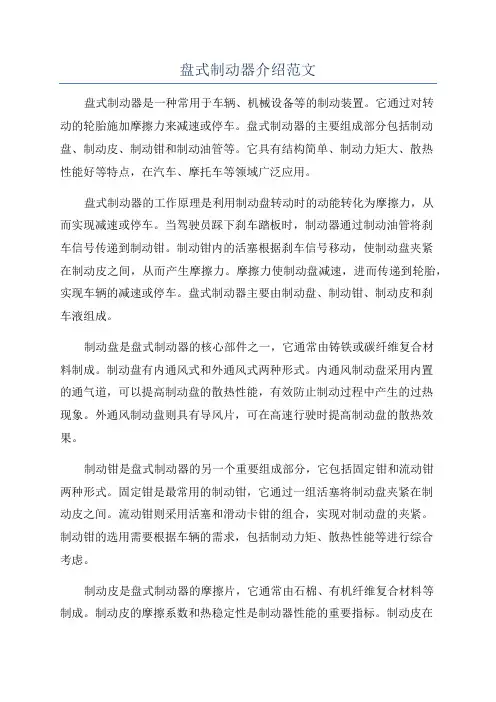

盘式制动器介绍范文盘式制动器是一种常用于车辆、机械设备等的制动装置。
它通过对转动的轮胎施加摩擦力来减速或停车。
盘式制动器的主要组成部分包括制动盘、制动皮、制动钳和制动油管等。
它具有结构简单、制动力矩大、散热性能好等特点，在汽车、摩托车等领域广泛应用。
盘式制动器的工作原理是利用制动盘转动时的动能转化为摩擦力，从而实现减速或停车。
当驾驶员踩下刹车踏板时，制动器通过制动油管将刹车信号传递到制动钳。
制动钳内的活塞根据刹车信号移动，使制动盘夹紧在制动皮之间，从而产生摩擦力。
摩擦力使制动盘减速，进而传递到轮胎，实现车辆的减速或停车。
盘式制动器主要由制动盘、制动钳、制动皮和刹车液组成。
制动盘是盘式制动器的核心部件之一，它通常由铸铁或碳纤维复合材料制成。
制动盘有内通风式和外通风式两种形式。
内通风制动盘采用内置的通气道，可以提高制动盘的散热性能，有效防止制动过程中产生的过热现象。
外通风制动盘则具有导风片，可在高速行驶时提高制动盘的散热效果。
制动钳是盘式制动器的另一个重要组成部分，它包括固定钳和流动钳两种形式。
固定钳是最常用的制动钳，它通过一组活塞将制动盘夹紧在制动皮之间。
流动钳则采用活塞和滑动卡钳的组合，实现对制动盘的夹紧。
制动钳的选用需要根据车辆的需求，包括制动力矩、散热性能等进行综合考虑。
制动皮是盘式制动器的摩擦片，它通常由石棉、有机纤维复合材料等制成。
制动皮的摩擦系数和热稳定性是制动器性能的重要指标。
制动皮在制动过程中产生的摩擦力可以将制动盘减速并传递到车轮，实现减速或停车的效果。
刹车液是盘式制动器的传力介质，它通过刹车系统的液压传导力来实现制动器的工作。
刹车液通常由无水醇基刹车液或硅基刹车液组成。
无水醇基刹车液具有良好的化学稳定性和高沸点，但吸水性较强。
硅基刹车液则具有良好的耐高温性能和抗吸水性。
选择刹车液需要根据车辆的使用环境和制动性能要求进行综合考虑。
盘式制动器具有一系列优点，首先是制动力矩大。
盘式制动器的制动效果与制动盘直径成正比，因此可以通过改变制动盘的尺寸来提高制动力矩。
盘式制动器优点、分类及受力分析

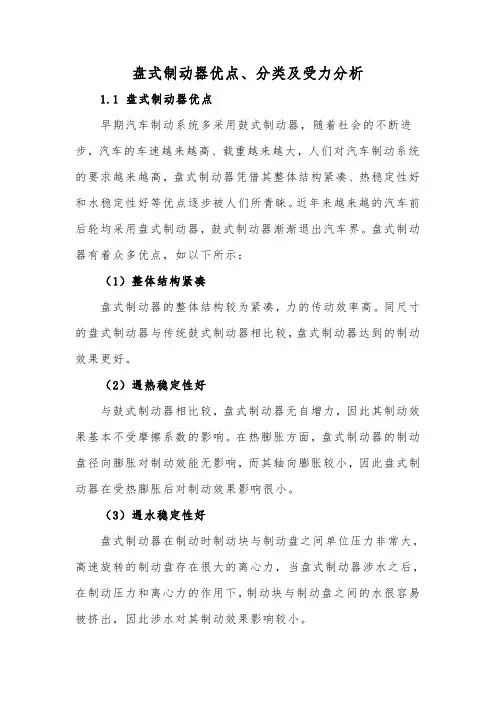

盘式制动器优点、分类及受力分析1.1 盘式制动器优点早期汽车制动系统多采用鼓式制动器，随着社会的不断进步，汽车的车速越来越高、载重越来越大，人们对汽车制动系统的要求越来越高，盘式制动器凭借其整体结构紧凑、热稳定性好和水稳定性好等优点逐步被人们所青睐。

近年来越来越的汽车前后轮均采用盘式制动器，鼓式制动器渐渐退出汽车界。
盘式制动器有着众多优点，如以下所示：（1）整体结构紧凑盘式制动器的整体结构较为紧凑，力的传动效率高。
同尺寸的盘式制动器与传统鼓式制动器相比较，盘式制动器达到的制动效果更好。
（2）遇热稳定性好与鼓式制动器相比较，盘式制动器无自增力，因此其制动效果基本不受摩擦系数的影响。
在热膨胀方面，盘式制动器的制动盘径向膨胀对制动效能无影响，而其轴向膨胀较小，因此盘式制动器在受热膨胀后对制动效果影响很小。
（3）遇水稳定性好盘式制动器在制动时制动块与制动盘之间单位压力非常大，高速旋转的制动盘存在很大的离心力，当盘式制动器涉水之后，在制动压力和离心力的作用下，制动块与制动盘之间的水很容易被挤出，因此涉水对其制动效果影响较小。
（4）散热性好盘式制动器的通常采用通风盘结构，通风盘散热表面积较大，同时其安装位置较为裸露，在车轮高速旋转的同时加快了空气流动速度，因此盘式制动器的散热效果较好。
（5）反应灵敏在盘式制动器的结构上，制动盘与制动块之间的间隔较小，从而大大减小了制动行程。
同时与鼓式制动器相比，盘式制动器的热膨胀较小，不会因热膨胀带来的行程增大问题，因此其反应更加灵敏。
（6）易于保养随着制动次数的增加，制动盘与制动块之间间隙会逐渐增大，而盘式制动器中的制动盘与制动块之间的间隔可以实现自动调整。
在维修方面，盘式制动器便于拆卸和装配，损坏件一般为磨损量过大的制动块，维修成本较低。
1.2 盘式制动器分类按照制动压力方式的不同盘式制动器可分为液压式和气压式；按照固定制动块结构的不同盘式制动器可分为全盘式和钳盘式。
全盘式制动器的制动背板和制动块的形状为圆环状，在进行制动时制动盘的摩擦面与制动块的摩擦面之间完全接触。
