第五章 影响线习题
影响线习题课
N1影响线 N2影响线
1
四、机动法作影响线
绘制影响线的方法 静力法:列影响线方程,作影响线. 机动法:根据虚功原理,将作影响线的静力问 题转化为作位移图的几何问题。 机动法的优点：不经计算快速的绘出影响线的形状。 机动法作影响线的步骤： 1）撤除与Z相应的约束，代以未知力。结构变成机构。 2）使机构沿Z的正方向发生虚位移，作出荷载作用点的 竖向虚位移图，即Z的影响线轮廓。 3）再令δZ=1，定出影响线各竖标的值。基线以上的虚 位移图为的影响线
1555 kN
100kN 100kN 100kN 50 50 130 130 70 1 50 70 130 70 4m 4m 5m 5m 4m 4m 4m 15m 15m 15m 4m 5m
＋
4 4 B 5 8m
－
I.L.Z 6 A
5.5
3.5
12m
8m
12m
100 放在A B点 点 50 放在 250 200 50 100 150 100 200 R tg 0 Ritg i 2 4 1 0 iitg ii 24 4 稍右移： 2 70 180 100 200 100 150 50 200 R tg 0 稍左移： R 0 0 i i 2 4 1 R i tg i tg i i 2 1 4 4 2 100kN Z 100 4 50 5 130 5.5 70 3.5 是一临 1610kN 界荷载
应单跨静定梁的影响线相同；在附属部分上以结点为
界ቤተ መጻሕፍቲ ባይዱ直线规律变化。
③静定结构的影响线相应于机构的虚位移图，由
直线段组成。在截面所在杆为折线（M）或平行线（Q） 在其它杆上为直线。以此确定控制点，利用影响线竖 标含义求出各控制点的影响量，再连线。
影响线习题课
1、简支梁影响线是最基本的。A 2、掌握典型结构影响线绘制 RA A
x l/3
C P=1
B
l/4
2l/3 C RB l/2 B
a
b
特点。
l
3、结构某些量值的影响线， 常可转换为其它量值的影 响线来绘制
1 RA＋ RA.I.L＋2l/9RB.影响线＋
1R/B2.
1－
l/6
•伸臂梁的影响线的绘制 作伸臂梁的反力及支座
下承
1
5、图(b)所示影响线是图(a)所示
4
桁架中那个量值的影响线。 A N23（上弦承载）
(a)
3
1
7 8
B N35（上弦承载） C N23（下弦承载） D N35（下弦承载）
21 5
6
(b)
11 、 图 (b) 是 图 (a) 的 某 量
值的影响线，其中竖标yD表 (a) A 示P=1作用在
A K点是产生的QD的值 B K点是产生的MD的值
100kN 是一临 界荷载
Z 1 0 4 0 5 0 5 1 3 5 .5 0 7 0 3 .5 16 k1 N0
虚位移图要为约束允许的虚位移图。
P=1
P=1
1
AB
CD
2m 2m 2m 1m 2m
RC 1
EF
G
H
2m 1m
4m
2m
1
RC
1.25
1
1m 0.5m
I.L RC
I.LM1
AB 2m 2m
2
3
CD
EF
G
H
2m 1m 2m 2m 1m
4m
2m
1.0
AB
结构力学影响线试题答案
8影响线判断题：1、影响线仅应用在移动荷载作用下的内力计算问题中，而不能应用在恒载作用下的内力计算问题。
( )答案：错2、静定梁任一截面C的剪力影响线在截面C左、右的两线段总是互相平行的。
( )答案：错4、结构各截面弯矩影响线的最大竖标和最小竖标分别相连，即构成该结构的弯矩包络图。
( )答案：错7、内力影响线与内力图的不同之处仅在于内力影响线竖标与内力图竖标的量纲不同。
（）答案：错二、填空：2、用静力法作影响线的基本方法可分为两大步骤：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：列影响线方程、根据列影响线方程作图3、影响线的主要用途有（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：确定最不利荷载位值计算内力、反力5、计算结构位移时可利用＿＿＿＿影响线。
答案：位移6、临界荷载是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：使判别式变号的集中荷载7、最不利荷载位置是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：使某指定量值取最大值时的荷载位置9、静定结构的内力影响线一般由＿＿＿＿＿线段构成。
答案：直10、移动集中荷载组的某种布置状态使某量Z取极大值时，则该布置状态成为＿＿＿＿＿＿＿＿＿＿＿＿。
答案：最不利荷载位置11、作弯矩包络图时要取＿＿＿＿＿＿＿个截面计算该截面弯矩最大（小）值，不需取大量截面计算。
答案：有限12、绝对最大弯矩的是指：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：所有最大弯矩中数值最大的弯矩值13、简支梁的绝对最大弯矩的值一般与跨中截面最大弯矩＿＿＿＿＿＿，且发生在靠近＿＿＿＿＿＿截面处。
答案：值相差不大、跨中点三、选择：1、结构某一内力影响线将＿＿＿＿而改变。
(A)随实际荷载的变化 (B)不随实际荷载的变化(C)因坐标系的不同选择答案：B2、用机动法作影响线的方法建立在＿＿＿＿基础上。
影响线习题及答案
影响线习题及答案【篇一：在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？a、上弦轴力影响线B、斜弦轴力影响线C、下弦轴力影响线D、垂直弦轴力影响线2、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线，在超静定部分上是曲线d、在静定部分上是曲线，在超静定部分上是直线3.对于带有超静定部分的超静定梁，超静定部分的内力影响线的特征是A。
它在超静定部分是一条直线，在超静定部分是一条零线，在超静定部分是一条直线c、在整个结构上都是曲线d、在整个结构上都是直线4.对于带有超静定部分的超静定梁，超静定部分的反作用影响线的特征是A。
它是超静定部分上的一条直线，超静定部分上的一条零线，超静定部分上的一条直线c、在整个结构上都是曲线d、在整个结构上都是直线5.对于带有超静定部分的超静定梁，超静定部分的支座反力影响线的特性如下：a、在静定部分上是直线，在超静定部分上是曲线b、在静定部分上是曲线，在超静定部分上是直线c、在整个结构中，它是一条直线D和一条曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c 截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9.简支梁弯矩影响线为：a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、 11。
影响直线和B形状的直线和抛物线的两条特征线彼此平行a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、分析了直线B、由两条直线组成的折线C、两条平行线D、抛物线13和简支梁的剪切影响线的形状特征a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线B，一条由两条直线组成的折线C，两条平行线D，抛物线15。
结构力学各章测试习题判断题
构造力学讲义第二章：平面系统几何构造剖析一．判断题1．几何可变系统在任何荷载作用下都不能够平衡。
（）2．三个刚片由三个铰相连的系统必然是静定构造。
（）3．有节余拘束的系统必然是超静定构造。
（）4．有些系统是几何可变系统，但却有多与拘束存在。
（）5．在任意荷载作用下，仅用静力平衡方程即可确定所有反力和内力的系统是几何不变系统。
（）6．图 1－16 所示系统是几何不变系统。
（）图 1－16图1－17图1－18 7．图 1－17 所示系统是几何不变系统。
（）8．几何瞬变系统的计算自由度必然等于零。
（）9．图 1－18 所示系统按三刚片法规剖析，三铰共线故为几何瞬变。
（）10．图中链杆1和2的交点O可视为虚铰。
（）1O22． 8节余拘束的系统必然是几何可变系统。
（）2． 9只有无节余拘束的几何不变系统才能作构造。
（）2．10 图示2－10 铰结系统是无节余拘束的几何不变系统。
（）图 2－10题2－11 2．11图示2－11铰结系统是有节余拘束的几何不变系统。
（）2．12图示2－12系统是无节余拘束的几何不变系统。
（）题 2－12题2－132． 13图示系统是有节余拘束几何不变的超静定构造。
（）2． 14图示系统在给定荷载下可保持平衡，因此，此系统可作为构造肩负荷载。
（）2． 15图示系统是有节余拘束的超静定构造。
（）题 2－14题2－15答案：1× ×3× √ √6×7√ ×9×10×；2.8 ××√× 2.12 ×2458× 2.14 × 2.15 ×二、剖析题：对以下平面系统进行几何组成剖析。
3、4、C BD C BDA A5、6、BAA BCDC D EE7、8、B C E F HE D D GF B GA C A K9、10、11、12、2345113、14、15、16、17、18、19、20、4513221、22、5678451423 23123、24、64512325、26、27、28、29、30、31、32、33、A B CFDE三、在以下系统中增加支承链杆，使之成为无节余拘束的几何不变系统。
第四、五、六章练习题答案
图3－18
14．利用影响线，求得结构在图3－20所示荷载作用下，C截面的剪力等于－20kN。（×）
15．结构的附属部分某截面某量值的影响线在基本部分的影响线竖标为零。（√）
第六章力法
1．超静定结构中有几个多余约束就有几个建立力法方程的变形条件。（√）
7．图3－14a所示梁的剪力图，竖标 是截面C左的剪力值，图3－14b是截面C的剪力影响线，竖标－ 也是表示在移动荷载作用下截面C左的剪力值。（×）
图3－14
8．图3－15b可以代表图3－15a所示梁EF段任意截面的剪力影响线。（√）
图3－15
9．任何静定结构的支座反力、内力影响线，军事有一段或是数段直线组成。（√）
2．力法方程中的主系数的符号在任何情况下都取正值。（√）
3．把超静定结构的基本未知力求出来后，画最后内力图时，实际上是在画静定结构的内力图。（√）
4．图5－14所示超静定结构当支座A发生位移时，构建CD不会产生内力。（√）
图5－14
5．对图5－15（a）所示超静定刚架，若进行内力分析时采用5－15b所示的基本结构，并画出了最后的内力图，当计算C点的竖向位移时可选用图5－15 C所示的基本结构。（√）
2．剪力的结构包络图表示梁在已知荷载作用下各截面剪力可能变化的极限范围。（√）
3．静定桁架的影响线在结点之间必是一条直线。（√）
4．下图3－10所示两根梁的MC影响线不相同。（×）
图3－10图3－11
5．同4题图所示两根梁的QC影响线不相同。（√）
6．图3－11所示单位荷载在AB区间移动，绘制界面C的某内力影响线时，也应限制在AB区间内。（√）
10．静定梁某截面弯矩的临界荷载位置一般就是最不利荷载位置。（×）
影响线习题答案
影响线习题答案1.表示单位移动荷载作用下某量值变化规律的图形称为该量值 影 响 线 。
（）答案（ √ ）2．单位荷载作用在简支结间梁上， 通过结点传递的主梁影响线 ，在各结点之 间 ：a.. 部 分 为 直 线 ， 部 分 为 曲 线；b. 均 为 曲 线;c. 均 为 直 线;d. 竖 标 为 零 。
（）答案( c )3. 用静力法作R A、M C、V C、M A、V B、M D的影响线。
答案：4.作R A 、R B 、Q B 左、M C 的影响线。
答案：5. 用机动法作图示梁的R 、M 、zu Q ycQ 影响线。
6.用机动法绘出图示超静定梁c M 、c Q 影响线的轮廓线。
（3分）答案：c M 影响线c Q 影响线mkN M mx ma kNR P P cr .817.8 614217.610617.6233.21033.262max 3=⨯-⨯-⨯==+=-===M x a kN R P P P P m kN M mx m a kNR P P m kN M m x ma kN R P P cr cr cr 6,)2(.817.8 614217.610617.6233.21033.26.4.821165.4106165.4267.11067.163322max 32max 2===⨯-⨯-⨯==+=-====⨯-⨯==-====作用 mkN M mx m a kNR P P P P m kN M mx ma kNR cr .82.8 428.51058.526.1106.16,)2(.817.8 614217.610617.6233.21033.262max 3322max =⨯-⨯==+=-====⨯-⨯-⨯==+=-==作用8.求图示结构在移动荷载作用下C 截面的最大弯矩值。
答案：1）作M C 的影响线；2）确定荷载的最不利位置,求M C max P Cr ＝11kNP Cr ＝8kNmkN 2.314.24184.211⋅=⨯⨯+⨯＝c M m kN 4.324.221114.28⋅=⨯⨯+⨯＝cM m kN 4.32max ⋅＝c M。
结构力学影响线习题及答案复习进程
结构力学影响线习题及答案收集于网络，如有侵权请联系管理员删除影响线及其应用一、判断题：1、图示结构M C 影响线已作出如图（a ）所示，其中竖标E y 表示P = 1在E 时，C 截面的弯矩值。
M C 影 响 线y E（a ）12mAB6m60kNC（b ）2、图（b ）所示梁在给定移动荷载作用下，支座B 反力最大值为110 kN 。
二、作图、计算题：3、作图示梁中R A 、M E 的影响线。
2aa a ABCDEa4、单位荷载在梁DE 上移动，作梁AB 中R B 、M C 的影响线。
aa2a收集于网络，如有侵权请联系管理员删除5、作图示结构R B 、Q B 右影响线。
4m4m2m2m6、作图示梁的M K 、Q E 影响线。
aaaa aaaaKEF 27、单位荷载在刚架的横梁上移动，作M A 的影响线（右侧受拉为正）。
8、图示结构P = 1在DG 上移动，作M C 和Q C 右的影响线。
4m9、作图示结构的M B 影响线。
4m 2m10、作图示结构：（1）当P = 1在AB上移动时，M A影响线；（2）当P = 1在BD上移动时，MA影响线。
ll11、作图示结构的M C、Q F影响线。
设M C以左侧受拉为正。
l/2l/2l/2l/212、单位荷载在桁架上弦移动，求N a的影响线。
d d d13、单位荷载在桁架上弦移动，求N a的影响线。
d d d收集于网络，如有侵权请联系管理员删除收集于网络，如有侵权请联系管理员删除14、作图示桁架的V 3影响线。
a aaa15、单位荷载在DE 上移动，求主梁R A 、M C 、Q C 的影响线。
16、作图示结构Q C 右的影响线。
lllllll17、作出图示梁M A 的影响线，并利用影响线求出给定荷载下的M A 值。
2m2m1m18、P = 1沿AB 及CD 移动。
作图示结构M A 的影响线，并利用影响线求给定荷载作用下M A 的值。
收集于网络，如有侵权请联系管理员删除2m2m4m40kN/mA19、作图示梁的Q C 的影响线，并利用影响线求给定荷载作用下Q C 的值。
结构力学各章练习题判断题
第二章：平面体系几何构造分析一．判断题1．几何可变体系在任何荷载作用下都不能平衡。
（）2．三个刚片由三个铰相连的体系一定是静定结构。
（）3．有多余约束的体系一定是超静定结构。
（）4．有些体系是几何可变体系，但却有多与约束存在。
（）5．在任意荷载作用下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。
（）6．图1－16所示体系是几何不变体系。
（）图1－16 图1－17 图1－18 7．图1－17所示体系是几何不变体系。
（）8．几何瞬变体系的计算自由度一定等于零。
（）9．图1－18所示体系按三刚片法则分析，三铰共线故为几何瞬变。
（）10．图中链杆1和2的交点O可视为虚铰。
（）1O22．8 多余约束的体系一定是几何可变体系。
（）2．9 只有无多余约束的几何不变体系才能作结构。
（）2．10 图示2－10铰结体系是无多余约束的几何不变体系。
（）图2－10 题2－112．11 图示2－11铰结体系是有多余约束的几何不变体系。
（）2．12 图示2－12体系是无多余约束的几何不变体系。
（）题2－12 题2－132．13 图示体系是有多余约束几何不变的超静定结构。
（ ）2．14 图示体系在给定荷载下可维持平衡，因此，此体系可作为结构承担荷载。
（ ）2．15 图示体系是有多余约束的超静定结构。
（ ）题2－14 题2－15答案：1 ×2 × 3 ×4 √5 √ 6 × 7 √8 × 9 ×10×； × × √ × ×× × ×二、分析题：对下列平面体系进行几何组成分析。
3、 4、C D B C DB5、 6、A C D BEA BCDE7、 8、A B C D G E F A B C D E F GHK9、 10、11、 12、 1234513、14、15、16、17、18、 19、20、1245321、 22、123456781234523、 24、 12345625、26、27、28、29、30、31、32、33、BA CFDE三、在下列体系中添加支承链杆，使之成为无多余约束的几何不变体系。
影响线练习题
四、例题解析（一）概念题例3-2荷载处于某一最不利位置时，按梁内各截面的弯矩值竖标画出的图形，称为简支梁的弯矩包络图。
（）（大连理工1999）答案：×。
例3-3简支梁绝对最大弯矩值是：（）（天津大学1997）A、梁中某截面的最大弯矩值；B、梁跨度中点附近某截面的弯矩值；C、梁中各截面最大弯矩中的最大值；D、梁中间截面的最大弯矩值。
答案：C。
例3-4静定结构中任何量值的影响线都是由直线段组成。
（）（西南交大1997）答案：×。
静定结构的位移影响线是曲线。
例3-5 用静力法作影响线，影响线方程中的变量代表截面位置的横坐标。
（）（华中理工1999）答案：×。
代表单位力的位置。
例3-6 图3-4所示结构BC杆轴力影响线应画在BC杆上。
（）（华中理工2000）图3-4答案：×。
影响线的作用范围是单位荷载的移动范围，应画在AB杆上，而不是在BC 杆。
例3-7简支梁跨中截面C弯矩影响线的物理意义是荷载F P＝1作用在截面C的弯矩图。
（）（湖南大学2005）答案：×。
例3-8 结构上某截面剪力的影响线，在该截面处必定有突变。
（）（中南大学2005）答案：×。
提示：间接荷载下的剪力影响线在该截面处不一定有突变。
例3-9 作影响线时，只需考虑单位集中荷载，不需要考虑结构上的实际荷载。
（）（中南大学2007）答案： 。
例3-10 影响线仅用于解决活载作用下结构的计算问题，不能用于恒载作用下的计算。
（）（西安交大2003）答案：×。
例3-11 图3-5所示结构，M A影响线（下侧受拉为正）D处的纵标为：( )（西南交大2002）A、0；B、l；C、－l；D、-2.236l/2。
图3-5答案：C。
提示：根据影响线的概念，本题实际是求荷载移动至D点时，M A的值。
例3-12 机动法作静定结构内力影响线的依据是：（）（西安交大2005）A、刚体体系的虚力原理；B、变形体的虚功原理；C、刚体体系的虚位移原理；D、变形体的虚位移原理。
影响线习题及答案

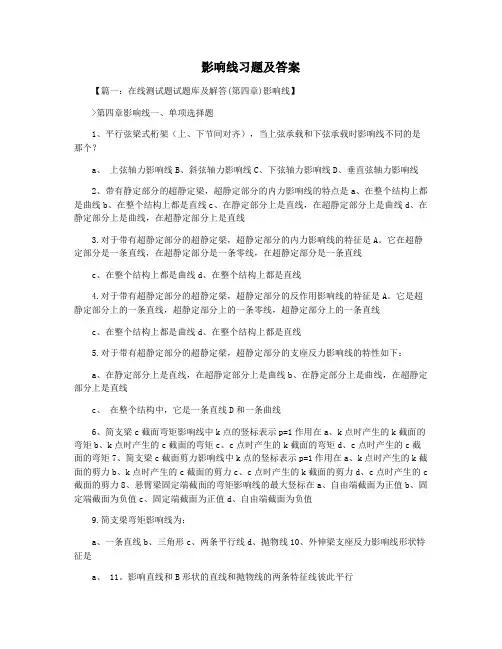

影响线习题及答案【篇一：在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？a、上弦杆轴力影响线b、斜杆轴力影响线c、下弦杆轴力影响线d、竖杆轴力影响线2、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线，在超静定部分上是曲线d、在静定部分上是曲线，在超静定部分上是直线3、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线4、带有静定部分的超静定梁，静定部分的反力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线5、带有静定部分的超静定梁，超静定部分的支座反力影响线的特点是a、在静定部分上是直线，在超静定部分上是曲线b、在静定部分上是曲线，在超静定部分上是直线c、在整个结构上都是直线d、在整个结构上都是曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9、简支梁的弯矩影响线是a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线11、简支梁的反力影响线形状特征是a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线13、简支梁的剪力影响线的形状特征是a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线15、简支梁在结点荷载作用下，某节间截面k截面剪力影响线的轮廓是a、主梁的虚位移图b、纵梁的虚位移图c、横梁的虚位移图d、两条平行线16、由主从结构的受力特点可知：附属部分的内力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负17、外伸梁上k截面内力影响线在k截面以里是全为零 b、全为正 c、全为负 d、可正可负18、由主从结构的受力特点可知：附属部分的反力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负19、结构上某量值的影响线的量纲是d、该量值的量纲/[长度]20、二、多项选择题1、简支梁c截面的剪力影响线上，c左的竖标是a，c右的竖标是b，下列论述正确的是a、a为p=1在c左时产生的c截面剪力b、b为p=1在c右时产生的c截面剪力c、a为p=1在c点时产生的c左截面剪力d、b为p=1在c点时产生的c右截面剪力e、a为p=1在c右时产生的c截面剪力标准答案 ab2、外伸梁伸臂上的截面剪力影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 be3、外伸梁伸臂上的截面弯矩影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 ae4、外伸梁支座反力影响线的特点是a、一条直线b、两条直线组成的折线c、两条平行线d、该支座竖标为1e、其他支座竖标为零标准答案 ade5、外伸梁支座间的截面剪力影响线是a、两条直线组成的折线b、一条直线c、两条平行线d、抛物线e、在支座处竖标为零标准答案 ce5.5、外伸梁支座处截面弯矩影响线的形状特点是a、在该支座处竖标为零b、另支座处竖标为零c、该支座以外是一条直线d、该支座以里是零线e、一条直6、外伸梁支座间的截面弯矩影响线的特点是a、在支座处竖标为零b、抛物线c、两条平行线d、两条直线组成的折线e、一条直线标准答案 ad7、下列哪些影响线在相邻节点之间必为一直线？a、静定桁架b、超静定桁架c、静定梁在节点荷载作用下d、超静定梁在节点荷载作用下e、静定刚架标准答案 abcd8、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是零线e、在静定部分上是零线f、在超静定部分上是直线标准答案 cd9、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是曲线e、在静定部分上是曲线f、在超静定部分上是直线标准答案 cd10、绘制影响线的方法有a、静力法b、机动法c、力法d、力位移法e、力矩分配法标准答案 ab11、下列哪些量值的影响线是无量纲的？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 abd12、下列哪些量值的影响线是长度量纲？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 ce13、简支梁的影响线的特点是a、反力影响线是一条直线b、弯矩影响线是折线c、剪力影响线是平行线d、内力影响线是直线e、反力影响线是曲线标准答案 abc14、简支梁在直接荷载和结点荷载作用下哪些量值的影响线相同？a、左支座反力b、右支座反力c、结点处弯矩d、非结点处弯矩e、非结点处剪力标准答案 abc15、伸臂梁上哪些量值的影响线可由相应简支梁的影响线想伸臂上延伸得到？a、支座反力b、两支座间截面剪力c、两支座间截面弯矩d、伸臂上截面剪力e、伸臂上截面弯矩标准答案 abc三、判断题1、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在k点时产生的k截面的弯矩。
影响线习题及答案
影响线习题及答案影响线是结构力学中的一个重要概念，它描述了在结构的某一点施加一个单位力时，结构中其他各点的内力变化情况。
以下是一些影响线习题及相应的答案。
习题1：单跨简支梁的影响线- 题目：假设有一根长度为L的单跨简支梁，求在梁的中点施加一个向下的单位力时，梁上各点的弯矩影响线。
- 答案：在梁的中点施加一个向下的单位力时，梁的中点处会产生一个弯矩，其大小为单位力乘以梁长度的一半。
由于对称性，弯矩影响线在梁的中点处达到最大值，然后随着距离中点的增加而逐渐减小，直到梁的两端点处降为零。
习题2：连续梁的影响线- 题目：考虑一个由三根等长的简支梁组成的连续梁，求在中间梁的中点施加一个向下的单位力时，连续梁上各点的弯矩影响线。
- 答案：在中间梁的中点施加单位力时，由于连续梁的连续性，弯矩影响线在中间梁的中点处达到最大值，然后向两侧逐渐减小。
在中间梁的端点处，由于受到相邻梁的约束，弯矩影响线会出现突变。
在连续梁的支点处，弯矩影响线为零。
习题3：悬臂梁的影响线- 题目：一根长度为L的悬臂梁，在自由端施加一个向下的单位力，求梁上各点的剪力影响线。
- 答案：在悬臂梁的自由端施加单位力时，由于力的作用，梁上各点的剪力影响线为一个线性函数。
在自由端处剪力为单位力，随着距离自由端的增加，剪力线性减小，直到梁的固定端处剪力为零。
习题4：影响线的绘制方法- 题目：简述如何绘制一个结构的影响线。
- 答案：绘制影响线通常包括以下步骤：首先确定结构的几何形状和支撑条件；然后选择一个单位力施加点；接着计算该单位力作用下结构的内力分布；最后，根据内力分布绘制影响线。
影响线通常在结构图上以曲线形式表示，曲线的高度表示在该点的内力大小。
习题5：影响线的应用- 题目：说明影响线在实际工程中的应用。
- 答案：影响线在实际工程中有多种应用，例如：在桥梁设计中，通过影响线可以确定车辆荷载对桥梁内力的影响；在建筑结构设计中，影响线可以帮助工程师评估风载或雪载对结构的影响；在地震工程中，影响线用于评估地震力对结构的响应。
影响线)(选择题-已补充)
说明：(1) 总成绩构成：平时作业20分，机考20分，期末考试60分，合计共100分。
(2) 机考题型分二类，一、判断题(10分)；二、选择题(10分)。
(3) 机考题库一为判断题已有120题，机考题库二为选择题已有110题。
(4) 机考时，每位学生从题库一、二中各随机抽取6题，共作12题，每小题2分，满分20分。
机考时间为一节课(30分钟)A、B、C、D四选一选择题(已有110题，待补充)九、影响线(已有8题)1．图示结构截面C的剪力F SC影响线，在：( B )A. ABC部分不为零，CD部分为斜直线；B. ABC部分为零，CD部分为水平线；C. ABC部分为零，CD部分为斜线；D. ABC部分为零，CD部分为零。
2．图示结构M A影响线(F = 1在BD上移动，右侧受拉为正)在B、C两点纵标(单位m)分别为：( C )A.4, 4;B. -4, -4;C. 0, -4;D. 0, 4。
3．图示结构F SC影响线(F = 1在BE上移动)在BC、CD段的纵标为：( C )A. BC段、CD段上均不为零；B. BC段、CD段上均为零；C. BC段上为零，CD段上不为零；D. BC段上不为零，CD段上为零。
4．图示简支梁，支座A反力F A的影响线是：( A )5．图示简支梁，跨中截面C弯矩M C的影响线是：( D )6．图示简支梁，跨中截面C剪力F SC的影响线是：( A )7．图示悬臂梁，C截面剪力F SC的影响线是：( D )8．图示悬臂梁，C截面弯矩M C的影响线是：( A )影响线部分：请在下面再至少补充16题(补充20题，请见9-28题,请多指教)9.图示结构B支座反力F B影响线(F = 1在EC上移动)在B、D两点的纵坐标为：( B )A. 1，2/3；B.1，3/2；C. -1、-2/3；D. -1,0；10.图示结构M A影响线（F=1在AC上移动，下侧受拉为正）在A、B两点的纵标（单位m）分别为：（C）A. 4，4；B. -4，4；C. 0，-4；D. 0，4。
结构力学各章练习题判断题
第二章：平面系统几何结构剖析一．判断题1．几何可变系统在任何荷载作用下都不可以均衡。
（）2．三个刚片由三个铰相连的系统必定是静定结构。
（）3．有剩余拘束的系统必定是超静定结构。
（）4．有些系统是几何可变系统，但却有多与拘束存在。
（）5．在随意荷载作用下，仅用静力均衡方程即可确立所有反力和内力的系统是几何不变系统。
（）6．图 1－16 所示系统是几何不变系统。
（）图 1－16图1－17图1－18 7．图 1－17 所示系统是几何不变系统。
（）8．几何瞬变系统的计算自由度必定等于零。
（）9．图 1－18 所示系统按三刚片法例剖析，三铰共线故为几何瞬变。
（）10．图中链杆1和2的交点O可视为虚铰。
（）1O22． 8剩余拘束的系统必定是几何可变系统。
（）2． 9只有无剩余拘束的几何不变系统才能作结构。
（）2．10 图示2－10 铰结系统是无剩余拘束的几何不变系统。
（）图 2－10题2－11 2．11图示2－11铰结系统是有剩余拘束的几何不变系统。
（）2．12图示2－12系统是无剩余拘束的几何不变系统。
（）题 2－12题2－132 ． 13图示系统是有剩余拘束几何不变的超静定结构。
（）2． 14图示系统在给定荷载下可保持均衡，所以，此系统可作为结构肩负荷载。
（）2． 15图示系统是有剩余拘束的超静定结构。
（）题 2－14题 2－15答案： 1×2× 3×4√5√ 6 ×7√8×9×10×；××√××× ××二、剖析题：对以下平面系统进行几何构成剖析。
3、4、C BD C B DA A5、6、BAA BCDC D EE7、8、B C E F HE D D GF B GA C A K9、10、11、12、2345113、14、15、16、17、18、19、20、41 21、22、5235678451423 23123、24、64512325、26、27、28、29、30、31、32、33、A BCFDE三、在以下系统中增添支承链杆，使之成为无剩余拘束的几何不变系统。
影响线习题
K
1m
2）求作杆DI的内力影响线 F G H I J K
A
C
3 22m 4 8
D = 8m
E
B
F
G
+H
+ C
I
2 2
A
3 2 8
D
E
B
2 42m = 8m 32 2 4 N N 单位集中力作用于D H点时， DI DI
8 2 3 2 NN 单位集中力作用于 点时， 单位集中力作用于IE 点时， DI DI 8 4
单位荷载在EF间移动时，取右隔离体得： N 2
A 8
3 4 3 3m 4
C
D
27 16
9 8
J
B
= 24m
II）下弦受荷时 3 N RB 单位荷载在AC间移动时，取右隔离体得： 2 2 9 单位荷载在DB间移动时，取左隔离体得： N 2 R A 2
4m
3）斜杆 3内力影响线
9 2 R2 tg 2 220 48.9 9 Ri tg i 0 1 R3tg 3 92 3 ( ) 30.7 6 1 1 2 1 1 1 9 QK max 220 92 532 1 tg 3 4 3 2 3 3 6 2 3 R4 92 30.7 9
1 3 2 3
荷载稍向右移 Ri tg i 0 荷载稍向左移 Ri tg i 0
5×220kN
+
1 9 2 9
+
Q K 影响线
tg 1
tg 2
1 tg 3 9
tg 4
1 9
P4 稍向右移， R1tg 1 4 220 ( 1 ) 97.8
影响线
《影响线》习题一、判断题1、静定结构中任何量值的影响线都是由直线段组成。
（ ）2、荷载处于某一最不利位置时，按梁内各截面的弯矩值纵坐标画出的图形称为简支梁的弯矩包络图。
（ ）3、用静力法作影响线，其影响线方程中的变量代表截面位置的横坐标。
（ ）4、图示结构BC 杆的轴力影响线应该画在BC 杆上。
（ ）5、图示结构利用影响线求固定荷载P i （i =1,2,3）作用下的M C 值可利用它们的合力R 来代替，即M C =P 1y 1+ P 2y 2+ P 3y 3=Ry 。
（ ）6、当P =1在ABC 上移动，则(a)图中刚架的M D 影响线和(b)图中梁的M D 影响线是相同的。
（ ）7、图示桁架当P =1在上弦和下弦移动时，CD8、图示主梁Q C 左的影响线是正确的。
（ ）第6题图(a)第6题图(b)二、填空题1、弯矩影响线纵坐标的量纲是 。
2、图示 的影响线中，纵坐标y C 表示P =1作用在 截面时 的数值。
3、图示简支梁的影响线，其中纵坐标－a/l 表示 ，纵坐标b/l 表示 。
4、当竖向荷载P =1沿ABC 移动，则M D 影响线在B 点的纵坐标为 。
5、当竖向荷载P =1沿ABC 移动，则反力V A 点的纵坐标为 ，反力H C 影响线在B 点的纵坐标为 。
6、图示结构在均布荷载作用下，支座A 右侧截面的剪力值为__________。
三、作影响线图形及分析计算题1、图示刚架P =1在AB 上移动，试作M D 和2、试作图示桁架中竖杆12的轴力影响线（荷载P =1沿上弦移动）。
34、试作多跨静定梁M C 、M E 、Q C 左和Q C 右影响线。
5、机动法作图示结构的M E 影响线（荷载P =1沿ABC 移动）。
67、求图示梁在移动荷载作用下C 截面弯矩的最大绝对值。
第3题图第4题图第5题图8、试利用影响线求图示简支梁在固定荷载作用下C 截面的剪力值。
9、10、试求图示简支梁在移动荷载作用下截面C 的最大弯矩、最大正剪力Q Cmax 和最大负剪力Q Cmin 。
