住宅小区给水排水初步设计
05s902民用建筑工程给水排水初步设计深度图样初步设计说明_secret
5 设计说明书5.1 设计依据5.1.1 ××××开发公司关于本工程的设计任务书、设计要求和该公司提供的有关资料。
5.1.2 ××××开发公司提供的本工程周围城市市政管道概况资料。
5.1.3 国家现行的设计规范、规程。
1 《建筑给水排水设计规范》GB50015-2003 2 《住宅设计规范》GB50096-1999(2003年版) 3 《室外给水设计规范》GBJ13-86(1997年版) 4 《室外排水设计规范》GB14-87(1997年版)5 《二次供水设施卫生规范》GB17051-19976 《高层民用建筑设计防火规范》GB50045-95(2001年版) 7 《自动喷水灭火系统设计规范》GB50084-2001 8 《建筑灭火器配置设计规范》GBJ140-90(1997年版) 9 《汽车库、修理库、停车场设计防火规范》GB50067-975.1.4 本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
5.2 工程概况5.2.1 本工程位于北京市××区×××中路北侧现有居住区内的空地上。
5.2.2 本工程由一栋高层综合楼和一栋机械停车库组成。
规划用地面积为3600m 2，其中综合楼总建筑面积22128.752m ，其中地下为3188.552m ，建筑檐口（女儿墙）高度73.50m ；机械停车库总面积320m 2，高度6.0m 。
5.2.3 综合楼由地下二层设备机房及库房、地下一层超市、地上一至二层商场、三至四层办公室及五层至二十三层住宅等四部分组成；机械停车库为单层建筑。
5.3 设计范围5.3.1 本工程红线以内室外和室内给水排水及消防系统由本院设计。
5.3.2 本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
给排水评审专家意见(初步设计阶段)
(二)、总图部分：
1、室外排水（含雨水系统）系统设计时，应复核市政雨、污水接口标高及接管规格，确保规划区雨、污水能正常排放。
2、缺海绵城市（含雨水利用系统）总平面图，请复核补充。
3、给排水总平面图与单体设计图不一致，总平面图中柴油发电机房、配电室设置位置不详，请复核。
(三)、单体部分：
1）、根据《建筑给水排水与节水通用规范》GB 55020-2021第3.4.6条，生活箱应（含太阳能热水箱）设置水位监测和溢流报警设施，注意与电气等专业间配合及条件反馈。（强条）
3、教学楼太阳能系统设置情况描述不详，根据《建筑节能与可再生能源利用通用规范》GB 55015-2021第5.2.1条的有关规定，新建建筑应安装太阳能系统，请复核并补充教学楼太阳能系统设置情况。（强条）
4、雨水系统设计计算中，暴雨强度采用耿马地区暴雨强度公式进行设计计算不合理，应采用项目所在暴雨强度公式进行设计计算，请复核。
审核人：
日期：
2）、室内外消防系统均采用临高压供水，且室内外合用临高压消防系统，请补充提供临高压消防系统消防水泵选型设计计算书，并在文本设计说明中明确消防泵选型设计参数（如：流量、扬程等）。
2、总图部分：
1）、给排水总平面图中，消防车取水口设计不详，本项目室内、外消防系统均按临高压系统设计，消防水池同时存储室内、外消防用水量，根据《消防给水及消火栓系统技术规范》GB 50974-2014第4.3.7条，存储室外消防用水的消防水池应设置消防车取水口；同时消防车取水口设置还应满足《建筑设计防火规范》GB 50016-2014（2018年版）第7.1.7条的规定。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
建筑给水排水设计计算说明书
建筑给水排水设计计算说明书目录L设计任务及设计资料1.1任务 (1)1.2条件 (1)2.设计过程说明2.1给水工程 (1)3 .设计计算3.1 室内给水系统的计算3.1.1 相关参数的确定 3・1.2最高日用水量Qd ........3∙1∙3最大时用水量Qh 及平均时用水量Qp 3∙L4进行水力计算3-1.5水表选择及水表水头损失的计算 3∙1∙6给水引入管的设计流量确定 ......3.3消防系统的计算3.L7住宅给水最不利点水头损失计算 10 3.L8商场给水最不利点水头损失计算 11 3.1.9管材、附件及水表的选择总说明 11 附：给水系统原理图；给水系统计算表12 3.2室内污废排水系统的计算24 3.2.1排水系统方案选择及布置 24 322卫生器具排水当量263.2.3管道水力计算 ..... . (27)324排水管水力计算 27 325化粪池设计28 附：污废排水系统原理图；污废排水系统计算表30 40331相关参数的确定 3.3.2 消火栓保护半径的计算 ....................................... 41 3.3.3 水枪喷嘴所需水压Hq 计算3.3.4 水龙带水头损失hd .................................................................................... 42 3.3.5 消火栓口所处需水压Hxh .......................................................................... 43 3.3.6 水力计算 .................................................. 43 3.3.7 校核 ....3・3.8.灭火器的计算 ............................................... 45 3.3.9 水泵接合器 ................................................. 46 附：消防系统原理图；消防系统计算表 ........................... 47 3∙4雨水系统的计算 ............................... 49 3.4.1 雨水排水方式选择 ........................................... 49 3.4.2 雨水管道的布置 ............................................. 50 3.4.3 每根立管汇流面积 . (52),径 (53)3.4.5 溢流口的计算 ............................................... 55 附：雨水排水系统计算表 . (57)4•结论 ........................................... 56 5.心得体会4042♦♦♦♦♦♦♦♦4558L设计任务及设计资料1.1任务1.根据要求完成一栋商住两用建筑给排水工程初步设计。
给水排水管网初步设计书
湖北工程学院给排水管网设计书初步设计康晨2014-11-15目录第一部分原始资料1.2 资料分析 (2)第二部分给水设计1 水厂和水源选址 (4)2 给水管网定线说明 (4)2.1本给水管网图纸特别说明 (4)3 基础数据计算说明 (4)4 清水池的计算 (5)5 给水管网平差计算 (6)6 给水管网的设计水泵扬程 (10)7 给水管网的消防校核 (10)8 给水管网的事故校核 (10)第三部分污水设计1 污水厂的选址和排入污水管网的水质要求说明 (15)2 污水管道排布敷设说明 (15)3 本污水管网的特别说明 (16)4 基础数据计算 (16)5.污水管网的设计流量计算表说明 (17)第四部分雨水设计1 管道敷设说明 (19)2 本雨水设计特别说明 (19)3 雨水管网基础计算 (20)4 雨水管网计算表及内容说明 (21)第五部分附表 (22)第六部分设计总结 (24)一、设计原始资料（1）城区平面图1张（电子版）（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1表2 居住区用水量百分数（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2①河流历史最高洪水位为90m，97%保证率的枯水位为80m；常水位为85m。
最大流量为3500m3/s，97%保证率的枯水期流量为120m3/s，多年平均流量为680m3/s。
流速为1.5~5.2m/s。
最低水位时河宽64m。
河水水温最高为30℃，最低为2℃。
②设计暴雨强度公式为：2154（1+0.55lgP）（t+8）0.68t=t1+mt2m=2 t1=10min1.2资料分析本管网设计的地点是广东省某大城市的一个城区，设计人口为15万人。
某住宅小区楼给水排水设计施工图纸

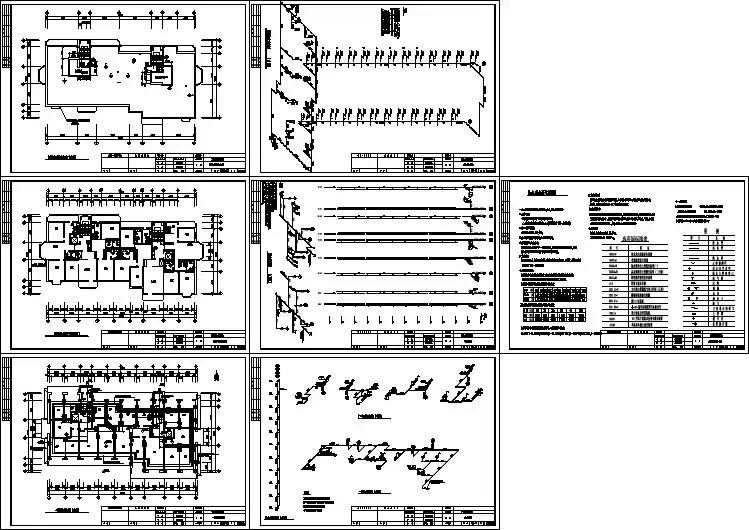

给水排水设计手册(完整版)
给排水设计手册目录壹、设计原则 2 贰、设计内容.2 叁、初步设计.3 A 设计说明.3 （一）设计依据 3 （二）设计范围 3 （三）室外给水设计 3 （四）室外排水设计 3 （五）建筑给水排水设计 4 Ⅰ、说明.4 Ⅱ、给水系统.4 Ⅲ、消防系统13 Ⅳ、热水系统29 Ⅴ、排水系统37 Ⅵ、管材、接口及敷设方式53 （六）节水、节能措施.53 B 设计图纸53（一）给水排水总平面图.53 （二）建筑给排水平面图54 C 主要设备表57 肆、施工图设计.58 （一）设计内容.58 （二）图纸目录.58 （三）设计总说明.58 （四）给水排水总平面图.58 （五）水泵房平、剖面图.59 （六）水塔（箱）、水池配管及详图.59 （七）建筑给水排水图纸.59 （八）系统图.60 （九）局部设施.61 （十）主要设备材料表61 （十一）施工图图纸设计61 （十二）给排水专业与其它专业协调内容61五、设计图纸校对63六、给排水工程师任职能力74七、工作职责说明75 六、设计流程76给排水施工图目录及内容项施工图名称内容图纸次比例1 接入公共下水道、管渠的位置及高程的详细尺寸。
1 基地排水管2 排水横主管3 排水立主管4 横支管5 器具排水管6 通气主立管7 通气支管8 管道间2 管路转向的检查井清扫口位置，每个节点的高程及管段的坡度。
1 穿越地下室的外墙位置及防水措施的做法2 管道位置，相关尺寸、坡度3 管道转向或与其它横干管连接位置4 清扫口位置详细尺寸5 与排水立管底端接点位置、高程等。
1 管道转向位置及高程2 通气立管廷伸位置、高程及与邻墙尺寸3 各排水横支管接入位置、高程与邻墙尺寸4 伸顶接通气立管位置5 伸顶管的通气帽位置及高程6 辅助通气管出入位置及与邻墙尺寸1 管道位置相邻尺寸、坡度及高程2 接卫生器具排水管的位置相邻尺寸3 伸廷通气管的位置4 管道转向或与其它横支管连接的位置5 清扫口的位置6 埋在找平层中的位置及相邻尺寸1 通气管的位置上下接法2 与背部通气管的接法，位置3 管路转向与相邻墙的尺寸4 与存水弯的接法位置与相邻墙的尺寸1 管道转向位置2 环状通气管、汇合通气管、通气支管接入处位置3 通气辅助管接入位置1 坡度23 立管与支管的接入点4 管路转向位置1 所有管道的位置与固定方式（包括消防、空调、电气）。
给水排水初步设计说明 -完整版
2.2.1 设计依据一、本工程设计任务书；二、已批准的方案设计文件；三、国家现行设计规范、规程。
主要有：《建筑给水排水设计规范》（GB 50015—2003）《室外给水设计规范》（GBJ 13—86）97版《室外排水设计规范》（GBJ 14—87）97版《建筑中水设计规范》（GB 50336—2002）《人民防空地下室设计规范》（GB 50038—94）等；四、建设单位提供的建筑周围市政条件资料；五、建筑及有关工种提供的条件图及设计资料。
2.2.2 工程概况与设计范围一、本工程建设用地_____万㎡，总建筑面积_____万㎡，室外绿化面积_____万㎡。
地上有_____组建筑，包括：（给出个建筑类型、面积、建筑设计高度）。
二、本设计包括项目:建筑红线内的给排水工程和消防灭火工程。
三、中水机房、净水机房、厨房、游泳池及机房、洗衣机房、绿化、水景喷泉、气体管道消防由专业承包商根据本专业提供的技术参数和要求进行设计、安装和调试，其设计经我院审定。
2.2.3 给水系统一、给水用水量给水用水量明细表详见2.2.3-1本建筑最高日总用水量_____m³/d。
最高时用水量_____m³/d。
二、水源：1.供水水源为城市自来水。
根据甲方提供的本建筑物周围的给水管网现状，拟从用地_____侧_____路DN_____给水管和_____侧_____路DN_____给水管各接出一根DN_____给水管进入用地红线，经总水表后围绕本建筑物形成室外给水环网，环管管径DN_____。
各单位建筑的入户管从室外给水环管上接出。
市政供水压力为_____MPa。
2.供水水源为自备深水井。
三、室内管网系统根据建筑高度、水源条件、防二次污染、节能和供水安全原则，供水系统设计如下：1.管网系统竖向分区的压力控制参数为：各区最不利点的出水压力不小于_____MPa，最低用水点最大静水压力（0流量状态）不大于_____MPa。
《建筑给水排水工程》课程设计-某六层住宅楼建筑给排水设计
《建筑给水排水工程》课程设计说明书一、设计依据：（一）本工程设计任务书；（二）本工程涉及的相关市政条件（选择广州为参考地点）；（三）建筑和有关工种提供的条件图及设计资料；（四）国家颁布的现行有关设计规范及标准图。
二、设计范围：本设计承担本栋6层住宅楼的室内给水、排水系统的初步设计，室外管道定线布置等。
三、工程概况：该住宅建筑共6层，住宅楼南侧有城镇给水管道和城镇排水管道，该住宅楼每层共四户，呈对称分布，每户内设两个厕所和一个厨房，其中主卧室内有一个厕所，餐厅侧为另外一个厕所；每户设前后阳台各一个。
四、设计条件：（一）给水水源：本栋6层住宅楼以该建筑物南侧的城市给水管网为水源，据调查了解当在夏天用水高峰时外网水压为190kpa,但深夜用水低峰时可达31OkPa。
（二）排水条件：本栋6层住宅楼的南侧有城镇排水管道（分流制），环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
（三）卫生设备：首层至六层每户都有相同的卫生设备。
每户厨房内设洗涤盆1个；厕所内设坐式大便器1个、洗脸盆1个、淋浴器1个；洗衣间里设水龙头（供洗衣机用）1个。
（四）水表设置：每户设水表1个，整幢住宅楼设总表1个。
（五）建筑图纸：建筑首层平面图、2~6层平面图、屋面平面图、厨厕大样图。
五、系统设计方案的比较及确定：（一）生活给水系统：已知市政水压在夏天用水高峰时为190kpa,但深夜用水低峰时可达3IOkpa o 根据本栋建筑为六层，估算自室外地面算起系统所需的水压H=4（n+1） =4（6+1） =28m0选择供水方式时尽量充分利用外网水压，节省能耗。
1.280kpa>190kpa,可见直接用外网供应整栋楼的用水，会在用水高峰期出现供水不足的情况，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。
2.280kpa<3IOkpa,可见外网水压在深夜可以满足本住宅估算的所需水压，则可以充分利用这一优势，设置高位水箱，在夜间储备相应楼层用户一天所需的水量, 实现能耗节省，切供水安全可靠性较好；综上所述，该工程属于室外管网水压周期性不足的多层建筑，结合实际情况进行估算，初步确定为下层直接给水，上层水箱给水方式。
住宅小区给排水工程施工方案
住宅小区给排水工程施工方案
一、施工总体设计
1、建设规模：本工程位于市区附近，主要拦河湖水，排水工程设计
规模为500m3/h，承建内容主要以建设排水管道系统为主，包括排水管道、排水泵站、排水检查井及排水管底部的清理等工程。
2、工程工艺：采用强度高、耐腐蚀性强的环氧砂浆材料，施工进行
焊接；管道主要采用钢质管道，管道排水采用金属排水管道，检查井采用
剪切式检查井，材质为钢板；排水泵站采用水力排水泵站，选择高效率低
能耗的排水泵装置，并且采用可靠的控制系统，实现智能化管理；管道内
增设清洗口，方便人工清洁管道内的污物。
3、安全文明施工：本项目施工采用行业标准、安全文明施工措施，
按照行业规范确保工程施工质量。
施工现场配有专业施工人员，严格按照
国家及行业规定实施安全文明管理。
二、技术参数设计
1、排水管道设计：
（1）管径：DN200-400
（2）输水方式：自流式
（3）材质：铸铁、玻璃钢、复合材料等
（4）结构类型：直埋式
（5）设计排水能力：500m3/h
2、排水泵站设计：
（1）管道类型：直径DN300，金属排水管道。
建筑工程 给排水专业初步设计详解
建筑工程给排水专业初步设计详解01-主要工作任务“被取消”的初步设计为简化审批流程、加快项目进程，对于民用建筑工程，当有关主管部门在初步设计阶段没有审查要求，且合同中没有做初步设计的约定时，可在方案设计审批后直接进入施工图设计。
单从形式上看，似乎民用建筑工程项目在通过方案设计审批之后就可以直接进行施工图设计，而实际上，虽然没有行政层面的审批，对一些技术要求较高的复杂项目或有外资背景的建设项目来说，初步设计仍是不可或缺的一环。
初步设计主要任务初步设计阶段的主旨是让项目从方案阶段平稳过渡到施工图设计，机电专业做为一个整体，应同步完成下述主要任务：1、落实并解决方案阶段提出的设计重点、难点，若方案有变更或调整，跟进调整；2、对有关政府部门及市政配套公司所提供的有关主要机电系统部分的设计信息进行整理与合并，落实市政管线接驳（容量、接驳口位置、标高等）情况。
澄清各审批部门及市政配套公司所提的意见，判断各相关市政供应单位如供电、供水、燃气、供热、通信等的管线供应方案，并协助业主同相关部门进行协商，以期得到最有利于项目的市政条件；3、将有关政府部门及公共配套公司制定的政策/法规要求，融入机电系统设计之中；4、解答业主、地方政府部门及公共配套公司提出的疑问，在业主向市政单位申请市政供给的过程中，从技术角度给予相关协助；5、针对绿建、海绵、卫生、环评等认证要求，澄清并解决政府部门提出的问题，协助业主获得批准文件；6、根据业主所批准的方案设计，研究并落实可行的机电系统，以改善成本效益，安装施工工序，系统耐久性等；7、计算各系统基本要求，提供用电负荷、供热及供冷负荷、水量计算表等，并向建筑师提供充分的机电系统部分的信息数据，以备建筑师做出初步设计安排；8、根据业主所批准的方案设计对平面布置进一步深化，包括但不仅限于落实机房所占空间、位置、主要设备荷载及运输通道、机电主管道路由；9、提供对建筑外观有影响的设置在室外、屋顶的设备，与建筑师共同制定美化、遮挡方案；10、对地下室、首层、标准层及其他净高控制严格且管道复杂的区域提供净高分析，优化机电管道设计；11、结合室外场地设计，确认覆土深度、降板区域，提供室外管线综合图并予以分析评估，优化室外管线设计；12、协助造价顾问制作成本估算，对技术方案开展价值工程，予以优化技术方案直至满足业主成本要求的控制；13、与相关顾问配合、协调，参加本项目所有与机电有关的会议（包含电话会议）及定期现场会议并提供会议纪要；14、与设计院进行交底，解释有关的机电系统技术问题，以便设计院顺利完成随后的工作。
建筑给排水初步设计深度要求标准
建筑给排水初步设计深度要求标准建筑给排水初步设计深度要求标准导言建筑给排水系统是现代建筑中不可或缺的一部分，其合理设计和规范实施对于建筑物的正常运行和居民的生活质量至关重要。
在初步设计阶段，确定给排水系统的深度要求标准是十分重要的，它直接影响着系统性能、建筑结构、成本控制和维护便利性。
本文将针对建筑给排水初步设计深度要求标准进行综合评估和探讨。
一、什么是初步设计深度要求标准初步设计深度要求标准是指在建筑物的设计初期对于给排水系统的深度要求进行明确规定的一项指标。
它包含了给水系统和排水系统的设计要求，涉及到管道的敷设深度、坡度、管径选择等技术要求。
初步设计深度要求标准的确定需要考虑建筑物的类型、用途、地理条件等多方面因素。
二、初步设计深度要求标准的重要性1. 系统性能优化合理的初步设计深度要求标准可以确保给排水系统的畅通性、安全性和稳定性。
在给水系统中，管道敷设深度的合理选择可以避免管道破损和渗漏问题；在排水系统中，管道坡度的控制可以确保排水速度，避免管道积水和堵塞的发生。
2. 建筑结构协调给排水系统与建筑结构之间存在密切的关系。
在建筑物初步设计阶段，设计师需要充分考虑给排水系统的深度要求，以确保系统可以与建筑结构相互协调。
在建筑物地下室的初步设计中，需要合理设置地下管道的深度，避免对地基稳定性和建筑物结构的影响。
3. 成本控制和维护便利性给排水系统的初步设计深度要求标准直接关系到建筑项目的成本和后期维护的便利性。
通过合理设计深度要求，可以减少管道敷设的材料和人工成本，降低系统维护和修复的难度。
合理的深度要求还可以降低系统运行中的能耗和损耗。
三、建筑给排水初步设计深度要求标准的评估针对建筑给排水初步设计深度要求标准的评估，我们应该从以下几个方面进行综合考虑：1. 建筑物类型和用途不同类型的建筑物对给排水系统的深度要求存在差异。
住宅建筑和商业建筑的给排水系统深度要求会有所不同。
建筑物的用途也需要考虑，医疗设施和实验室对给水系统的洁净度要求较高。
给排水初步设计说明模板
给排水初步设计说明模板第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////，设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡，建筑密度20.60%，容积率0.41，绿地率35% 5.2设计范围给排水工程设计内容主要是小区内外给排水系统及建筑内的给排水系统。
5.3设计依据1、《建筑给水排水设计规范》（GB50015-2003 ）（2009年版）；2、《住宅建筑规范》（GB50368-2005）；3、《住宅设计规范》（GB50096-2011）；4、《室外给水设计规范》（GB50013-2006）；5、《室外排水设计规范》（GB50014-2006）（2014年版）；6、《消防给水及消火栓系统技术规范》（GB50974-2014）；7、《建筑设计防火规范》（GB50016-2014）； 8、《建筑灭火器配置设计规范》（GB50140-2005）； 9、《民用建筑节水设计标准》（GB50555-2010）；10、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）； 11、《生活饮用水卫生标准》（GB5749-2006）； 12、《二次供水工程技术规程》（CJJ140-2010）； 13、《城镇给水排水技术规范》（GB50788-2012）； 14、《城市工程管线综合规划规范》（GB50289-98）；15、《全国民用建筑工程设计技术措施-给水排水》（2009年版）； 16、《全国民用建筑工程设计技术措施-节能专篇》（2007年版）； 17、甲方提供的设计资料、现状图等。
5.4给水工程 5.4.1供水概况给水水源将///////的市政给水管，给水管径为DN150。
水压0.30Mpa，水质符合现行的国家《生活饮用水卫生标准》（GB5749-2006），可满足小区生活及消防用水需求。
室内采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规范》（GB 50013-2006）的规定，小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
建筑给水排水初步设计
建筑给水排水初步设计1、初步设计阶段，建筑工程给水排水专业设计文件应包括设计说明书、设计图纸、设备及主要材料表、计算书。
2、设计说明书（1）设计依据1）摘录设计总说明所列批准文件和依据性资料中与本专业设计有关内容；2）本专业设计所执行的主要法规和所采用的主要规范、标准（包括标准的名称、编号、年号和版本号）；3）设计依据的市政条件；4）建设单位提供有关资料和设计任务书；5）建筑和有关专业提供的条件图和有关资料。
（2）工程概况：项目位置，工业建筑的火灾危险性、民用建筑的建筑分类和耐火等级，建筑功能组成、建筑面积及体积、建筑层数、建筑高度以及能反映建筑规模的主要技术指标(如旅馆的床位数，剧院、体育馆等的座位数，医院的门诊人次和住院部的床位数等)。
（3）设计范围。
根据设计任务书和有关设计资料，说明用地红线（或建筑红线）内本专业的设计内容，以及与需要专项（二次）设计的如二次装修、环保、消防及其他工艺设计的分工界面和相关联的设计内容。
当采用装配式时明确给排水专业的管道、管件及附件等在预制构件中的敷设方式及处理原则；预制构件中预留空洞、沟槽、预埋管线等布置的设计原则。
（4）建筑小区（室外）给水设计。
1）水源：由城镇或小区管网供水时，应说明供水干管方位、接管管径及根数、能提供的水压；当建自备水源时，应按照《市政公用工程设计文件编制深度规定》要求，另行专项设计。
2）用水量：说明或用表格列出生活用水定额及用水量、生产用水水量、其他项目用水定额及用水量（含循环冷却水系统补水量、游泳池和中水系统补水量、洗衣房、锅炉房、水景用水、道路浇洒、汽车库和停车场地面冲洗、绿化浇洒和未预见用水量及管网漏失水量等）、消防用水量标准及一次灭火用水量、总用水量（最高日用水量、平均时用水量、最大时用水量）；3）给水系统：说明给水系统的划分及组合情况、分质、分区（分压）供水的情况及设备控制方法；当水量、水压不足时采取的措施，并说明调节设施的容量、材质、位置及加压设备选型；如系改建、扩建工程，还应简介现有给水系统；4）消防系统：说明各类形式消防设施的设计依据、设置范围、设计参数、供水方式、设备参数及运行要求等；5）中水系统：说明中水系统设计依据，中水用途、水质要求、设计参数。
某小区给排水总图（给水、污水、雨水）
初步设计说明(新)
[设计文件目录1.初步设计总说明2.总平面3.建筑初步设计《4.结构初步设计5.电气初步设计6.给水排水初步设计7.节能初步设计.8.环境保护说明9.投资概算】》—1. 初步设计总说明:工程设计的主要依据1.1.1主要设计依据1）《建筑工程设计文件编制深度规定》2008年2）《全国民用建筑工程设计技术措施》规划●建筑2009年3）《民用建筑设计通则》GB50352－20054）《建筑设计防火规范》GB50016－20065）《工程建设标准强制性条文》(房屋建筑部分)6）《住宅设计规范》GB50096-1999 2003年版/7）《屋面工程技术规范》GB50345－20048）《民用建筑热工设计规范》GB50176－939）《公共建筑节能设计标准》GB50189－200510）《夏热冬冷地区居住建筑节能设计标准》JGJ134－2001 J116-2001 11）《湖南省居住建筑节能设计标准》DBJ 43/001-2004 J10410-2004 12）《永州市城市规划管理技术规定》13）其他现行的国家及地方各项相关规范、规程1.1.2 工程设计有关文件》1）本工程建设主管部门对本工程可行性报告的批复文件2）永州市建设规划部门对总体规划的批复文件3）建设单位所提的设计任务书4）永州市规划局提供的《永州市监所管理中心红线图及地形图》5）规划部门核发的坐标通知书6）永州市岩土工程有限公司提供岩土工程勘察报告7）有关市政部门的意见和要求文件（文件号）8）建设单位有关本次项目设计及修改的发文、函件、会议纪要等文件:9）建设单位与我院签订的设计合同1.1.3 本地区气象条件和工程地质条件1）气象条件最热月平均温度℃极端最高温度℃最冷月平均温度℃极端最低温度℃夏季主导风向东南风夏季平均风速s冬季主导风向西北风冬季平均风速s常年平均降雨量1500mm 日（小时）最大降雨量；最大积雪深度最大冻土深度宁远县地处亚热带地区，气温温暖湿润，日照充足，雨量充沛，四季分明。
某小区建筑给排水初步设计
某小区建筑给排水初步设计1. 引言本文档旨在进行某小区建筑给排水系统的初步设计。
该设计将包含建筑物的给水系统和排水系统的布局、管道尺寸、设备选择等相关内容。
2. 给水系统设计为了满足小区居民的正常用水需求，给水系统的设计应考虑以下因素：2.1 供水来源该小区的供水来源为自来水公司，水源主要来自某水库。
根据供水公司提供的数据，小区每天的供水量在1500立方米左右，根据居民的平均用水量，我们将设计一个具有一定储藏能力的供水系统。
2.2 给水管道布局根据小区的地形和建筑物的布局，我们将在小区的中心位置建设一个水泵房，作为给水主要设备的集中管理点。
从水泵房出发，将主干管道连接到各栋建筑物的分水器，然后再由分水器连接到每栋建筑物的入户水表。
2.3 管道尺寸和材料根据设计流量和管道的布局，我们将使用PVC 管道作为主干管道和分配管道的材料。
管道的尺寸将根据设计流量进行选择，以确保在峰值用水时能够满足居民的需求。
2.4 设备选择为了保障供水系统的稳定运行，我们将选用高效可靠的水泵作为主要供水设备，并配备备用水泵作为应急设备。
水泵的选型将根据设计流量和扬程来确定。
3. 排水系统设计为了保证小区居民的生活和工作环境清洁卫生，排水系统的设计应满足以下要求：3.1 排水方式基于小区的地理条件和建筑物的布局，我们将采用重力式排水系统。
即通过自然落差将废水从建筑物引导至污水处理厂。
3.2 排水管道布局根据建筑物的布局，我们将设计排水主管道和分支管道的布局。
主管道将连接到污水处理厂，而分支管道将连接到各栋建筑物内的污水收集点。
3.3 管道尺寸和材料为了确保排水系统的顺畅运行，我们将使用PVC管道作为主管道和分支管道的材料。
管道的尺寸将根据设计排水流量进行选择。
3.4 设备选择为了提高排水系统的处理效率，我们将选用适当的污水泵作为主要排水设备，并根据建筑物的排水需求确定泵的种类和数量。
4. 结论通过以上对某小区建筑给排水系统的初步设计，我们可以确定给水和排水系统的布局、管道尺寸和设备选择。
民用建筑工程给排水初步设计深度图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章给排水设计1 设计依据1.1 XXXXX有限公司关于本工程的设计任务书、设计要求和该公司提供的有关资料。
1.2 XXXXX有限公司提供的本工程周围城市市政管道概况资料。
1.3国家现行建筑设计规范、规程、标准通用国际及建设部有关规定，主要包括：1.3.1 GB 50015-2003 建筑给水排水设计规范1.3.2 GB 50013-2006 室外给水设计规范1.3.3 GB 50014－2006 室外排水设计规范1.3.4 GB 17051-1997 二次供水设施卫生规范1.3.5 GB 50189-2005 公共建筑节能设计标准1.3.6 GB 50242-2002 建筑给排水及采暖工程施工质量验收规范1.3.7 GB/T 50106-2001 给水排水制图标准1.3.8 JGJ 75-2003 夏热冬暖地区居住建筑节能设计1.3.9 CECS109:2000 建筑给水减压阀应用技术规程1.3.10 《住宅建筑规范》GB50368-2005。
1.3.11 建设部《全国民用工程设计建筑技术措施－给水排水》1.3.12广东省用水定额（试行）1.3.12本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
2 工程概况2.1 本工程为原规划用地上开发的XXX。
2.2 本次设计总建筑面积112813.1㎡。
包括7栋33层高层建筑,其中两层裙楼公配（首、二层），车库面积为29506.7㎡(其中，一层为半地下室，一层为负一层地下室)，建筑最高高度为99.90m。
3 设计范围3.1 本工程红线以内室外和室内给水排水及消防系统由本院设计。
4 室外给水排水工程4.1 室外给水工程设计4.1.1水源4.1.1.1本工程水源为城市自来水，供水压力≥0.30MPa。
4.1.1.2本工程从南侧小区道路给水管道上接1根DN150mm的引入管。
接入小区半地下室供水、负一层供水和室外小区绿化用水。
4.1.2用水量4.1.2.1生活日用水量：4A区：最高日542.35m3，最大小时60.81m3，平均小时25.77m34.1.2.2主要用水项目及其用水量，详表1。
4.1.2.3消防用水量，详表2。
4.1.3给水管道系统4.1.3.1地下一层设有190m3砼生活水池一座.4.1.3.2本工程室外消火栓用水量接自3期预留室外消防给水管，3期A区消防水池储存有216 m3室外消防用水量，火灾时，室外消火栓用水量由室外消防水池和室外消火栓加压泵联合供给。
本工程各用水项目用水量汇总表表1消防用水量标准及一次灭火用水量表24.1.4管材4.1.4.1主要管材及接口形式，详表4。
4.1.4.2管道、管件及阀门的工作压力为1.6Mpa4.1.4.3水表井和阀门井均采用砖砌筑。
井盖采用球墨铸铁井盖和盖座，位于行车道上者为重型；位于非行车道上者为轻型。
4.2 室外消防给水工程设计4.2.1 室外消火栓用水量由室外消防水池和室外消火栓加压泵(Q=30L/S,H=0.50MPa,N=30KW)联合供给。
4.2.2室外消防用水量为30L/s。
4.2.3室外加压消防管道系统。
共设有3套室外地上式消火栓，其间距不超过120m，距道路边不大于2.0m，距建筑物外墙不小于5.0m.4.2.4管材及接口形式，详表4。
4.3 室外污水工程设计4.3.1城市污水管道情况：4A区生活污水统一收集后，经重力流排至位于3期A区地下一层之污水处理站，经二级污水处理后，经雨水检查井排往小区西侧现有2m渠箱。
4.3.2本工程采用生活污水与雨水分流制排水的管道系统。
4.3.3生活污水排水量：详表3。
4.3.4室外排水管材及接口形式，详表4。
4.3.5本工程采用砖砌检查井，位于车行道或铺砌地面的检查井、阀门井采用重型铸铁井盖及井座，井盖表面与路面齐平；人行道或绿化带采用轻型铸铁井盖及井座，井盖表面比地面高20mm。
当检查井、阀门井设置在有装饰要求的地坪上时，其井盖上部可采用活动的同类石材铺砌装饰。
生活污水排水量表3注：表中序号1项和3项的排水量标准按生活给水量标准的90%计。
4.4 室外雨水工程设计4.4.1雨水量4.4.1.1暴雨强度公式qj=2424.17(1+0.533lgP)/(t+11.0)0.6684.4.1.2设计重现期：P=2a4.4.1.3设计降雨历时：t=t1+mt2，m=24.4.1.4地面集水时间：t=15min4.4.1.5汇水面积：F=20935m24.4.1.6地面综合径流系数：取Ψ=0.504.4.1.7雨水量 Q=334.06L/s4.4.2 室外道路边适当位置设置平箅式雨水口及雨水沟、收集道路、人行道及屋面雨水。
4.4.3雨水埋地管材及接口形式，详表4。
4.4.4 雨水口、雨水检查井均采用砖砌筑。
4.4.5 4A区雨水排放至位于小区前期内人工湖。
5 建筑物内给水排水设计5.1 生活给水系统5.1.1用水量：本建筑各部分的生活饮用水量，详见本设计说明书表1。
5.1.2给水系统：5.1.2.1系统设置：本工程采用分区供水，共分为四个区。
(1)本建筑地下一层车库、半地下室、室外绿化和公建用水为Ⅰ区，由城市自来水水压直接供水。
(2)一层至十层为Ⅱ区，由恒压变量生活给水变频调速泵组供水。
(3)十一层至二十层为Ⅲ区，由恒压变量生活给水变频调速泵组供水。
(4)二十一层以上各层为Ⅳ区，由恒压变量生活给水变频调速泵组供水。
5.1.3二次加压给水系统各采用一套恒压变量生活给水变频调速泵组供水，其供水流量不小于设计秒流量。
4A区在地下一层分别设190m3生活饮用水池（箱）和变频加压泵组（水箱和水泵均为4A、4B共用）。
5.1.4住宅每户设一只户用水表。
5.1.5管材及接口形式，详表4。
5.2 生活热水系统5.2.1住宅每户设燃气热水器于工作阳台供应卫生间及厨房用热水。
5.2.2管材及接口形式，详表4。
5.3 生活污水系统5.3.1室内采用粪便污水与洗浴废水合流排水管道系统。
5.3.2生活污水排水量详本说明书表3。
5.3.3室内地面层（±0.000m）以上的生活污水重力流排出；地面层（±0.000m）以下的污水汇集至集水坑内，用潜水排污泵提升后，排入室外污水管道；废水汇集至集水坑内，用潜水排污泵提升后排至室外污水管道。
5.3.4为保证较好的室内环境，污水管道系统设有专用通气立管。
5.3.5排水管道除4A区地下车库内为明装外，其余部分均装在阴角、管道井、外墙、吊顶或墙槽内。
5.3.6排水管材及接口形式，详表4。
5.4 屋面雨水排水系统5.4.1暴雨强度公式与室外雨水排水设计相同。
5.4.2设计参数：5.4.2.1设计降雨历时：t=5min5.4.2.2设计重现期：P=10a5.4.2.3屋面径流系数：Ψ=0.95.4.3屋面雨水采用内排重力流雨水排水系统。
屋面雨水由87型雨水斗收集经雨水管道排至室外雨水井。
5.4.4室内屋面雨水管材及接口形式，详表4。
管道工作压力为1.0MPa。
5.4.5阳台雨水由地漏收集，经隔气井后排入室外污水系统，管材及接口形式，详表4。
生活给排水管材及接口表表45.5 室内消防工程设计5.5.1本工程消防按三、四统一考虑，四期为普通商住建筑，按一类建筑进行消火栓系统设计。
自动喷水灭火系统，以地下停车库为标准按中危险级Ⅱ级进行设计。
5.5.2消防水源及消防用水量5.5.2.1 4A区消防水源为3期A区内地下一层的消防贮水池, 3A区地下一层设有有效容积为V=306m3室内消防钢筋混凝土水池两座。
5.5.2.2火灾持续时间：消火栓系统为2h，自动喷水灭火系统为1h。
5.5.2.3消防用水量标准及一次灭火用水量，详见本说明书表2。
5.5.3室内消火栓灭火系统5.5.3.1室内采用临时高压制消火栓灭火给水系统。
本工程消火栓加压给水泵与消防水池一起设在3期A区地下一层消防泵房内，共设2台消火栓给水加压泵(Q=40L/S,H=1.50MPa,N=90KW)，一用一备，互为备用。
5.5.3.2消防管道在竖向进行分区。
地下一层至地上九层为低区，十层以上各层为高区。
保证最低层消火栓处的静水压不大于1.0MPa。
5.5.3.3本建筑物内各层均设消火栓进行保护。
其布置保证室内任何一处均有2股水柱同时到达。
灭火水枪的充实水柱为10m。
5.5.3.4每个消火栓箱内均配置DN65mm消火栓一个、DN65mm L25m麻质衬胶水带一条，DN65×19mm直流水枪一支、消防卷盘一套、启动消防水泵按钮和指示灯各一只。
5.5.3.5高区10~24F，低区－1F采用减压稳压消火栓。
5.5.3.6消火栓系统高低区分别设有3套消防水泵接合器，设在T-7栋住宅前消防道路附近。
5.5.3.7本工程前火灾初期消防用水量和水压由位于3期A区N4栋屋顶层有效容积18m3高位消防水箱提供，该水箱箱底标高103.900,满足最高处最不利点消火栓处的静水压7m水柱的要求。
5.5.3.8系统控制(1)消火栓给水加压泵由设在各个消火栓箱内的消防泵启泵按钮和消防控制中心直接开启消防给水加压泵。
消火栓水泵开启后，水泵运转信号反馈至消防控制中心和消火栓处。
该消火栓和该层或防火分区内的消火栓的指示灯亮。
(2)消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。
(3)消火栓给水备用泵在工作泵发生故障时自动投入工作。
5.5.3.9管材：(1)室内消火栓给水管采用热镀锌钢管沟槽式卡箍连接。
工作压力为1.6MPa。
5.5.4自动喷水灭火系统5.5.4.1保护范围(1)地下一层除泵房和电气用房不设喷洒头外，其余部分均设喷洒头保护。
5.5.4.2设计参数(1)车库按中危险Ⅱ级设计。
(2)喷水强度：车库8L/min·m2；作用面积：160m2；持续喷水时间：1h；最不利点喷洒头工作压力0.1MPa。
(3)系统设计用水量，设计取30L/s。
5.5.4.3系统设计(1).本工程自动喷水灭火系统在竖向不分区。
(2).本工程地下车库每个防火分区内设一组湿式报警阀，担负的喷洒头不超过800个。
(3).喷洒头：停车库采用DN15直立式玻璃球喷洒头，动作温度为68℃、K=80。
(4).自动喷水灭火系统每个防火分区或每层均设信号阀和水流指示器。
(5).本工程自动喷水灭火系统设二台消防给水加压泵，贮水池与消火栓系统合建，位于3期A区地下一层水泵房内。
二台水泵(Q=30L/S,H=0.80MPa,N=37KW)为一用一备，互为备用。
(6).自动喷水灭火系统共设二套消防水泵接合器，供消防车从室外消火栓取水向室内自动喷水灭火系统补水。
(7).自动喷水灭火系统平时由屋顶消防水箱设专用水管至报警阀前供水管，保证系统压力。
发生火灾时由给水加压泵从水池取水加压供水。
