锚杆计算书

合集下载

边坡锚杆设计计算书

------------------------------------------------------------------------计算项目： 2#工况整体稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- --- --- 0.000 ---不考虑水的作用[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (1.320,20.340)(m)滑动半径 = 12.038(m)滑动安全系数 = 0.807起始x 终止x li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.7713.675 9.104 0.92 10.00 17.50 8.08 0.00 0.00 0.00 0.00 0.001.28 11.673.6754.579 13.494 0.93 10.00 17.50 23.66 0.00 0.00 0.00 0.00 0.005.52 16.554.5795.482 17.967 0.95 10.00 17.50 38.04 0.00 0.00 0.00 0.00 0.0011.73 20.915.4826.386 22.557 0.98 10.00 17.50 51.12 0.00 0.00 0.00 0.00 0.0019.61 24.676.3867.289 27.307 1.02 10.00 17.50 62.80 0.00 0.00 0.00 0.00 0.0028.81 27.777.289 8.193 32.272 1.07 10.00 17.50 72.89 0.00 0.00 0.00 0.00 0.0038.92 30.128.193 9.096 37.528 1.14 10.00 17.50 81.12 0.00 0.00 0.00 0.00 0.0049.42 31.689.096 10.000 43.192 1.24 10.00 17.50 87.10 0.00 0.00 0.00 0.00 0.0059.62 32.4210.000 10.754 48.873 1.15 10.00 17.50 68.84 0.00 0.00 0.00 0.00 0.0051.85 25.7510.754 11.509 54.714 1.31 10.00 17.50 55.73 0.00 0.00 0.00 0.00 0.0045.49 23.2211.509 12.263 61.602 1.59 10.00 17.50 39.01 0.00 0.00 0.00 0.00 0.0034.32 21.7312.263 13.018 70.867 2.31 10.00 17.50 14.77 0.00 0.00 0.00 0.00 0.0013.95 24.58总的下滑力 = 360.515(kN)总的抗滑力 = 291.069(kN)土体部分下滑力 = 360.515(kN)土体部分抗滑力 = 291.069(kN)筋带在滑弧切向产生的抗滑力 = 0.000(kN) 筋带在滑弧法向产生的抗滑力= 0.000(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角β—坡顶表面倾角β=0；δ=0.5iϕ；1ϕ=17.5；ρ=-48代入得1aK=0.28；素填土：112aaKc-=σ=68.1028.0102--=⨯⨯-Kpa（设计值取0）1111112aaaKcKh-=γσ= 15.3628.010228.011.90.18=⨯⨯-⨯⨯Kpa土压力合力的水平分力：08.12715.36031.75.0)(21111=⨯⨯=+'=aahkhEσσKN侧向岩土压力合力的水平分力标准值：08.1271==hkhkEE KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中13.19)11.9875.0/(08.1272.1875.0/2.12.1=⨯⨯==HEehkhkKpa二、2-2截面锚杆受力计算及截面、配置长度设计N Zi(m)σi(kN/m2)Sx(m) Sy(m)Htk(kN)cosβNak (kN) Na As(mm2)锚杆用钢筋直径（mm)钢筋根数实配db(mm2)f rb(kpa) f b(kpa) l a土l a砂浆L自由段(m)锚杆最小长度L(m)满足稳定计算实设长度(m)σiSxSy Htk/cosβγQ Nak γ0Na/ξ2f y Nak/ξ1ЛDf rbγ0Na/ξ3nЛdf b锚杆1 34.50 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 5.00 15.09 16.002 37.00 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 5.00 15.09 16.003 39.50 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 6.00 16.09 17.004 42.00 19.13 2.50 1.50 71.74 0.91 79.16 102.91 124.28 15.2 3 420.00 32 2750 6.06 0.48 5.00 11.06 16.00锚杆计算表中符号说明Z i——第 i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角25Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.000 1.000ξ2——锚杆抗拉工作条件系数取0.69 0.690ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.600γ0——建筑边坡重要性系数 1.100三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2) lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 11.00 347.8 143.8 2370.02 3 15.24 0.13 420 11.00 347.8 143.8 2370.03 3 15.24 0.13 420 11.00 347.8 143.8 2370.04 3 15.24 0.13 420 11.00 347.8 143.8 2370.0符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=1320MPa 1320f rb——砂浆与孔壁土层的粘结强度frbf b——砂浆与锚杆的粘结强度,取fb=2750KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力 C =ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 20.686 10.00 0.174 0.985 2.500 0.00 9.0 17.5 16.1 10.0 1.49 37.2 143.8 117.76 26.002 59.613 18.00 0.309 0.951 2.500 0.00 46.1 17.5 44.7 10.0 1.54 38.5 143.8 105.14 30.913 93.022 25.00 0.423 0.906 2.500 0.00 98.3 17.5 66.5 10.0 1.62 40.5 143.8 92.41 34.724 119.952 33.00 0.545 0.839 2.500 0.00 163.3 17.5 79.3 10.0 1.75 43.8 143.8 76.18 38.445 138.451 42.00 0.669 0.743 2.500 0.00 231.6 17.5 81.1 10.0 1.97 49.4 143.8 56.17 41.726 117.319 52.00 0.788 0.616 2.500 0.00 231.1 17.5 56.9 10.0 2.41 60.2 143.8 32.34 44.177 46.087 67.00 0.921 0.391 2.500 0.00 106.1 17.5 14.2 10.0 3.81 95.2 143.8 -5.02 45.30合计合计885.4 358.7 364.7 474.98 261.26稳定性系数： K = B + C + D + E / A = 1.65符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角25p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------计算项目： 2#1次加筋后稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- --- --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.002 13.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.003 11.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.004 8.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (3.360,18.540)(m)滑动半径 = 10.052(m)滑动安全系数 = 1.307起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.8593.752 -0.312 0.89 10.00 17.50 9.08 0.00 0.00 0.00 0.00 0.00-0.05 11.793.7524.644 4.787 0.90 10.00 17.50 26.59 0.00 0.00 0.00 0.00 0.002.22 17.314.6445.537 9.924 0.91 10.00 17.50 42.81 0.00 0.00 0.00 0.00 0.007.38 22.365.5376.430 15.144 0.93 10.00 17.50 57.69 0.00 0.00 0.00 0.00 0.0015.07 26.816.4307.322 20.497 0.95 10.00 17.50 71.14 0.00 0.00 0.00 0.00 0.0024.91 30.547.322 8.215 26.047 0.99 10.00 17.50 83.03 0.00 0.00 0.00 0.00 0.0036.46 33.468.215 9.107 31.876 1.05 10.00 17.50 93.14 0.00 0.00 0.00 0.00 0.0049.19 35.459.107 10.000 38.108 1.14 10.00 17.50 101.13 0.00 0.00 0.00 0.00 0.0062.41 36.4410.000 10.840 44.712 1.18 10.00 17.50 92.05 0.00 0.00 0.00 0.00 0.00 64.76 32.4410.840 11.679 51.967 1.36 10.00 17.50 77.66 0.00 0.00 0.00 0.00 0.00 61.17 28.7211.679 12.519 60.756 1.72 10.00 17.50 58.22 0.00 0.00 0.00 0.00 0.00 50.80 26.1712.519 13.358 74.861 3.23 10.00 17.50 23.44 0.00 0.00 0.00 0.00 0.00 22.63 34.21筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 102.400 139.120 抗拔力 20.000 90.007 0.000 102.4002 102.400 139.120 抗拔力 20.000 72.020 31.610 97.3993 102.400 139.120 抗拔力 20.000 51.866 63.232 80.5454 0.000 0.000 抗拉力 0.000 0.000 0.000 0.000总的下滑力 = 396.941(kN)总的抗滑力 = 518.959(kN)土体部分下滑力 = 396.941(kN)土体部分抗滑力 = 335.726(kN)筋带在滑弧切向产生的抗滑力 = 94.842(kN)筋带在滑弧法向产生的抗滑力= 88.392(kN)------------------------------------------------------------------------计算项目： 2#1次加筋最大滑动面稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- ------ --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- ------ --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (-0.390,16.415)(m)滑动半径 = 16.426(m)滑动安全系数 = 1.352起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 -0.500 -1.256 0.50 47.40 23.30 0.05 0.00 0.00 0.00 0.00 0.00 -0.00 23.73-0.500 0.000 0.489 0.50 47.40 23.30 0.08 0.00 0.00 0.00 0.00 0.00 0.00 23.740.000 0.220 1.744 0.22 47.40 23.30 3.02 0.00 0.00 0.00 0.00 0.00 0.09 11.730.220 1.091 3.650 0.87 47.40 23.30 70.59 0.00 0.00 0.00 0.00 0.00 4.49 71.701.091 1.200 5.363 0.11 47.40 23.30 15.49 0.00 0.00 0.00 0.00 0.00 1.45 11.851.200 1.950 6.873 0.76 47.40 23.30 110.55 0.00 0.00 0.00 0.00 0.00 13.23 83.081.9502.700 9.517 0.76 47.40 23.30 109.09 0.00 0.00 0.00 0.00 0.00 18.04 82.392.7003.613 12.473 0.93 47.40 23.30 139.48 0.00 0.00 0.00 0.00 0.00 30.13 102.963.6134.525 15.757 0.95 47.40 23.30 154.60 0.00 0.00 0.00 0.00 0.00 41.98 109.034.5255.438 19.095 0.97 47.40 23.30 168.78 0.00 0.00 0.00 0.00 0.00 55.22 114.475.4386.350 22.503 0.99 47.40 23.30 181.97 0.00 0.00 0.00 0.00 0.00 69.64 119.236.3507.262 25.996 1.02 47.40 23.30 194.10 0.00 0.00 0.00 0.00 0.00 85.08 123.267.262 8.175 29.598 1.05 47.40 23.30 205.08 0.00 0.00 0.00 0.00 0.00 101.29 126.558.175 9.088 33.334 1.09 47.40 23.30 214.78 0.00 0.00 0.00 0.00 0.00 118.03 129.069.088 10.000 37.238 1.15 47.40 23.30 223.04 0.00 0.00 0.00 0.00 0.00 134.97 130.8110.000 10.871 41.258 1.16 47.40 23.30 210.38 0.00 0.00 0.00 0.00 0.00 138.73 123.0110.871 11.741 45.442 1.24 47.40 23.30 197.47 0.00 0.00 0.00 0.00 0.00 140.70 118.4911.741 12.612 49.968 1.35 47.40 23.30 182.42 0.00 0.00 0.00 0.00 0.00 139.68 114.7012.612 13.482 54.975 1.52 47.40 23.30 164.57 0.00 0.00 0.00 0.00 0.00 134.77 112.6013.482 14.353 60.728 1.78 47.40 23.30 142.67 0.00 0.00 0.00 0.00 0.00 124.45 114.4714.353 15.194 67.707 2.22 10.00 17.50 110.62 0.00 0.00 0.00 0.00 0.00 102.36 35.4315.194 16.036 80.790 5.28 10.00 17.50 55.76 0.00 0.00 0.00 0.00 0.00 55.04 55.62筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力 10.000 102.346 0.000 50.0162 47.877 139.120 抗拔力 9.351 91.424 0.000 47.8623 45.196 139.120 抗拔力 8.827 80.553 7.418 44.5834 45.678 139.120 抗拔力 8.921 69.323 16.129 42.735总的下滑力 = 1509.363(kN)总的抗滑力 = 2040.771(kN)土体部分下滑力 = 1509.363(kN)土体部分抗滑力 = 1948.758(kN)筋带在滑弧切向产生的抗滑力 = 23.547(kN)筋带在滑弧法向产生的抗滑力= 68.466(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角 β—坡顶表面倾角β=0；δ=0.5i ϕ；1ϕ=17.5；2ϕ=17.5；3ϕ=23.3；1ρ=-48；2ρ=-8代入得1a K =0.28；2a K =0.44；3a K =0.34；素填土：1102a a K c -=σ=68.1028.0102--=⨯⨯-Kpa （设计值取0）1111112a a a K c K h -=γσ= 61.3628.010228.02.90.18=⨯⨯-⨯⨯Kpa 土压力合力的水平分力：35.13061.3671215.0)(211011=⨯⨯=+'=a a hk h E σσKN 素填土：2221112a a a K c K h -='γσ=34.6044.010244.02.90.18=⨯⨯-⨯⨯Kpa222221122)(a a a K c K h h -+=γγσ=40.6644.010244.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa 土压力合力的水平分力：97.47)40.6631.60(757.05.0)(212122=+⨯⨯=+'=a a hk h E σσKN 粉质粘土：333221122)(a a a K c K h h -+='γγσ=77.534.04.47234.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa33333221132)(a a a K c K h h h -++=γγγσ=08.5234.04.47234.0)543.70.18757.00.182.90.18(=⨯⨯-⨯⨯+⨯+⨯Kpa 土压力合力的水平分力：21.218)08.5277.5(543.75.0)(213233=+⨯⨯=+'=a a hk h E σσKN 侧向岩土压力合力的水平分力标准值：54.39621.21897.4735.130321=++=++=hk hk hk hk E E E E KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中08.31)5.17875.0/(54.3962.1875.0/2.12.1=⨯⨯==H E e hk hk Kpa二、 2-2截面锚杆受力计算及截面、配置长度设计N Zi(m) σi (kN/m2)Sx(m) Sy(m) Htk (kN) cos β Nak (kN) Na As(mm 2) 锚杆用钢筋直径（mm)钢筋根数实配db(mm 2)f rb (kpa) f b (kpa) l a 土 l a 砂浆 L 自由段(m)锚杆最小长度L(m) 满足稳定计算实设长度(m)σiSxSy Htk/cosβ γQ Nak γ0Na/ξ2f y Nak/ξ1ЛDf rb γ0Na/ξ3nЛdf b 锚杆1 27.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.23 420.00 40 2750 12.65 1.25 5.00 17.65 15.00 2 29.50 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 8.00 20.65 18.00 3 32.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 11.00 23.65 20.00 4 34.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.00 5 37.00 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.00 6 39.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.007 42.00 31.08 2.50 1.50 155.38 0.91 171.44 222.87 269.1715.2 3 420.0032 2750 13.12 1.03 10.00 23.12 19.00锚杆计算表中符号说明Z i——第 i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角20Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.000 1.000ξ2——锚杆抗拉工作条件系数取0.69 0.690ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.600γ0——建筑边坡重要性系数 1.100三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2) lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 10.00 347.8 163.4 2154.52 3 15.24 0.13 420 10.00 347.8 163.4 2154.53 3 15.24 0.13 420 9.00 347.8 147.0 1939.14 3 15.24 0.13 420 10.00 347.8 130.7 2154.55 3 15.24 0.13 420 10.00 347.8 130.7 2154.56 3 15.24 0.13 420 10.00 347.8 130.7 2154.57 3 15.24 0.13 420 9.00 347.8 117.6 1939.1符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=360MPa 1320f rb——砂浆与孔壁土层的粘结强度frbf b——砂浆与锚杆的粘结强度,取fb=2100KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60 四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力 C =ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 249.121 5.00 0.087 0.996 2.500 0.00 54.3 23.3 267.2 47.4 2.31 273.5 163.4 148.06 29.732 362.506 14.00 0.242 0.970 2.500 0.00 219.2 23.3 378.7 47.4 2.36 279.3 163.4 135.43 39.343 449.316 22.00 0.375 0.927 2.500 0.00 420.8 23.3 448.5 47.4 2.47 292.7 147.0 109.26 42.374 521.120 31.00 0.515 0.857 2.500 0.00 671.0 23.3 480.9 47.4 2.67 316.4 130.7 82.25 43.745 547.170 41.00 0.656 0.755 2.500 0.00 897.4 23.3 444.6 47.4 3.03 358.8 130.7 63.36 49.236 452.626 53.00 0.799 0.602 2.500 0.00 903.7 23.3 293.3 47.4 3.78 447.8 130.7 38.21 53.827 195.438 77.00 0.974 0.225 2.500 0.00 476.1 17.5 34.7 10.0 9.90 247.5 117.6 -14.33 36.81合计合计3642.5 2347.9 2216.0 562.24295.05稳定性系数： K = B + C + D + E / A = 1.49符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角20p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------ 计算项目： 2#2次加筋稳定------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- ------ --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- ------ --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 7筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 19.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.005 6.00 2.50 20.00 20.00 347.80 10.00 0.40 40.00 1.006 3.50 2.50 18.00 20.00 347.80 10.00 0.40 40.00 1.007 1.00 2.50 15.00 20.00 347.80 10.00 0.40 40.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (-0.365,17.354)(m)滑动半径 = 17.366(m)滑动安全系数 = 1.485起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 0.000 -0.446 1.00 47.40 23.30 0.07 0.00 0.00 0.00 0.00 0.00-0.00 47.440.000 0.270 1.650 0.27 47.40 23.30 4.56 0.00 0.00 0.00 0.00 0.00 0.13 14.770.270 1.091 3.452 0.82 47.40 23.30 69.13 0.00 0.00 0.00 0.00 0.00 4.16 68.681.091 1.200 4.989 0.11 47.40 23.30 15.50 0.00 0.00 0.00 0.00 0.00 1.35 11.861.200 1.950 6.416 0.75 47.40 23.30 110.68 0.00 0.00 0.00 0.00 0.00 12.37 83.151.9502.700 8.913 0.76 47.40 23.30 109.32 0.00 0.00 0.00 0.00 0.00 16.94 82.502.7003.613 11.703 0.93 47.40 23.30 139.93 0.00 0.00 0.00 0.00 0.00 28.38 103.193.6134.525 14.798 0.94 47.40 23.30 155.29 0.00 0.00 0.00 0.00 0.00 39.66 109.404.5255.438 17.937 0.96 47.40 23.30 169.77 0.00 0.00 0.00 0.00 0.00 52.29 115.035.4386.350 21.134 0.98 47.40 23.30 183.34 0.00 0.00 0.00 0.00 0.00 66.10 120.026.3507.262 24.401 1.00 47.40 23.30 195.93 0.00 0.00 0.00 0.00 0.00 80.94 124.357.262 8.175 27.756 1.03 47.40 23.30 207.48 0.00 0.00 0.00 0.00 0.00 96.62 127.968.175 9.088 31.218 1.07 47.40 23.30 217.88 0.00 0.00 0.00 0.00 0.00 112.93 130.839.088 10.000 34.812 1.11 47.40 23.30 227.02 0.00 0.00 0.00 0.00 0.00 129.60 132.9610.000 10.999 38.759 1.28 47.40 23.30 245.90 0.00 0.00 0.00 0.00 0.00 153.95 143.3010.999 11.998 43.131 1.37 47.40 23.30 230.28 0.00 0.00 0.00 0.00 0.00 157.44 137.2611.998 12.996 47.845 1.49 47.40 23.30 211.96 0.00 0.00 0.00 0.00 0.00 157.13 131.8212.996 13.995 53.042 1.66 47.40 23.30 190.11 0.00 0.00 0.00 0.00 0.00 151.91 128.0013.995 14.994 58.983 1.94 47.40 23.30 163.24 0.00 0.00 0.00 0.00 0.00 139.90 128.1514.994 15.663 64.772 1.57 10.00 17.50 90.79 0.00 0.00 0.00 0.00 0.00 82.13 27.9015.663 16.332 70.704 2.03 10.00 17.50 70.74 0.00 0.00 0.00 0.00 0.00 66.76 27.6316.332 17.001 82.023 4.84 10.00 17.50 30.50 0.00 0.00 0.00 0.00 0.00 30.20 49.69筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力 10.000 98.779 0.000 50.6002 51.200 139.120 抗拔力 10.000 88.503 1.338 51.1833 51.200 139.120 抗拔力 10.000 78.177 10.490 50.1144 51.200 139.120 抗拔力 10.000 67.441 19.642 47.2825 64.000 139.120 抗拔力 10.000 53.835 37.767 51.6686 64.000 139.120 抗拔力 10.000 42.902 46.881 43.5687 64.000 139.120 抗拔力 10.000 28.965 55.995 30.994总的下滑力 = 1580.901(kN)总的抗滑力 = 2347.856(kN)土体部分下滑力 = 1580.901(kN)土体部分抗滑力 = 2047.343(kN)筋带在滑弧切向产生的抗滑力 = 172.113(kN)筋带在滑弧法向产生的抗滑力= 128.401(kN)2-2剖面肋柱计算：============================================一、锚杆肋柱计算，根据边坡土应力分布图，肋柱所受水平方向土压力为31.08kpa，垂直于坡面的土压力为31.08kpa×sin82º=30.78kpa。

锚杆计算书

F3控制，每根为F4=/65.94×4=263.76kN；
2.危岩加固检算
依据勘查报告，危岩总方量：263.3m3，破坏模式为坠落式；
考虑今后裂隙完全贯通，则危岩总重即为下滑力，为F5=263.3×25.5=6714.15kN；所须2φ16钢丝绳根数：n=F5/F4=6714.15/263.76=25.45根。设计取28根满足要求。
计算书
计算:
复核:
审核:
项目负责人:
1.钢丝绳锚固力检算
（1）基本参数
锚孔直径φ=70mm，2Ф16镀锌钢丝绳，M30水泥砂浆。
（2）力学参数
2Ф16镀锌钢丝绳标准强度取1720MPa，钢丝绳与砂浆体的握裹力取1.2MPa，砂浆体与砂岩孔壁间的极限粘着强度μ取600kPa。
（3）钢丝绳锚杆锚固力
受以下3种条件控制，取其中小值作为设计用锚固力：
1)钢丝绳极限拉力F1：
F1=1720000×A×N1
2Ф16钢丝绳的截面积A=0.0004m2，安金系数N1取0.69。
则F1=474.72kN。
2)砂浆体对钢丝绳的握裹力F2：
1m长砂浆体对2φ16钢丝绳的握裹F2=0.016π1200×2=120.60kN。
3)砂浆体与孔壁间的粘着力F3：
1m长φ70砂浆体与孔壁间的粘着力F3=0.07π600/2(安全系数)=65.94kN。

抗浮锚杆设计计算书

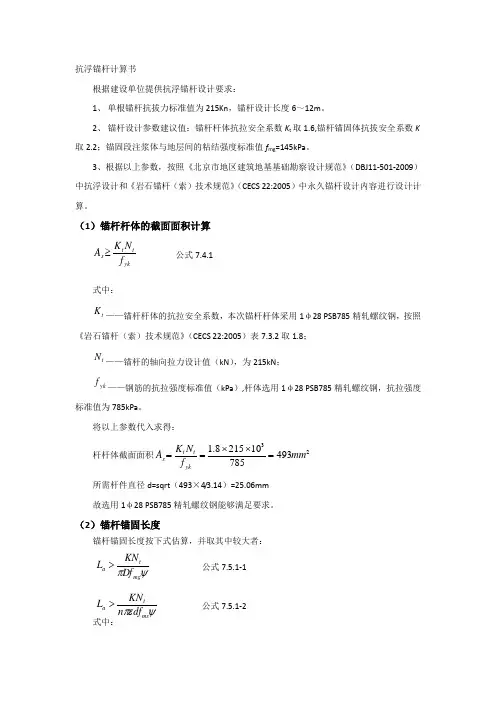

yk t t s f N K A ≥ψπmg t a Df KN L >ψπεms t a df n KN L >抗浮锚杆计算书根据建设单位提供抗浮锚杆设计要求：1、单根锚杆抗拔力标准值为215Kn ，锚杆设计长度6～12m 。

2、锚杆设计参数建议值：锚杆杆体抗拉安全系数K t 取1.6,锚杆锚固体抗拔安全系数K 取2.2；锚固段注浆体与地层间的粘结强度标准值f mg =145kPa 。

3、根据以上参数，按照《北京市地区建筑地基基础勘察设计规范》（DBJ11-501-2009）中抗浮设计和《岩石锚杆（索）技术规范》（CECS 22:2005）中永久锚杆设计内容进行设计计算。

（1）锚杆杆体的截面面积计算公式7.4.1式中：t K ——锚杆杆体的抗拉安全系数，本次锚杆杆体采用1φ28 PSB785精轧螺纹钢，按照《岩石锚杆（索）技术规范》（CECS 22:2005）表7.3.2取1.8；tN ——锚杆的轴向拉力设计值（kN ），为215kN ； yk f ——钢筋的抗拉强度标准值（kPa ）,杆体选用1φ28 PSB785精轧螺纹钢，抗拉强度标准值为785kPa 。

将以上参数代入求得：杆杆体截面面积23493785102158.1mm f N K A yk t t s =⨯⨯== 所需杆件直径d=sqrt （493×4/3.14）=25.06mm故选用1φ28 PSB785精轧螺纹钢能够满足要求。

（2）锚杆锚固长度锚杆锚固长度按下式估算，并取其中较大者：公式7.5.1-1公式7.5.1-2式中：K ——锚杆锚固体的抗拔安全系数，按照《岩石锚杆（索）技术规范》（CECS 22:2005）表7.3.1取2.2；t N ——锚杆的轴向拉力设计值（kN ），取215kN 。

a L ——锚杆锚固段长度（m ）；mgf ——锚固段注浆体与地层间的粘结强度标准值（kPa ），根据地勘报告并结合经验，可取120kPa ；ms f ——锚固段注浆体与筋体间的粘结强度标准值（kPa ），注浆材料为素水泥浆，浆体强度M30，查表7.5.1-3插值法取2.4MPa ；D ——锚杆锚固段的钻孔直径（m ），取0.20m ；d ——钢筋的直径，取0.28（m ）；ε——采用2根以上钢筋时，界面的粘结强度降低系数，取0.6～0.85；ψ——锚固长度对粘结强度的影响系数，按表7.5.2取1.0；n ——钢筋根数。

锚杆挡墙(新规范)计算书

锚杆肋柱验算（依据《混凝土结构设计规范GB50010-2010》计算）参数项及单位数值说明侧向岩土压力水平分力强度标准值ehk（kPa）120.0锚杆水平间距Sxj（m） 2.5均布荷载q（kN/m）300锚杆垂直间距Syj（m） 2.0肋柱宽度b(mm)400肋柱高度h(mm)600肋柱混凝土强度fc(N/mm^2)16.7C35砼纵筋强度fy(N/mm^2)360HRB400混凝土轴心抗拉强度设计值ft(N/mm^2) 1.57C35砼箍筋抗拉强度设计值fyv(N/mm^2)270HPB300弯矩设计值M(kN.m)223.3M＝1.35×1/8×qL²剪力设计值V(kN)405.0有效高度h0(mm)555h0＝h-45截面弹塑性抵抗矩系数αs0.1085相对界限受压区高度ξ0.115肋柱纵筋计算值As1(mm^2)1186肋柱纵筋受拉实配钢筋直径（mm）20肋柱纵筋受拉实配钢筋根数4肋柱纵筋受拉实配钢筋面积AS2(mm^2)1257肋柱抗弯配筋验算结论：配筋满足。

AS2>AS1检验配筋率ρ0.52%max（0.20％，45ft/fy）hw/b 1.390.25（0.20）βcfcbh0926.85验算截面限值条件结论：满足。

肋柱混凝土抗剪力Vc=244肋柱箍筋计算值Asv/s 1.075肋柱箍筋直径（mm）10肋柱箍筋双肢截面积(mm^2)157.1肋柱箍筋间距（mm）100.0肋柱箍筋实配值Asv/s 1.571肋柱抗弯配筋验算结论：配筋满足。

配筋率ρsv0.39%最小配筋率ρsv，min0.14%配筋率验算结论：满足最小配筋率ρsv>ρsv，min。

锚杆计算书

计算书
计算:
复核:
审核:
项目负责人:
1. 钢丝绳锚固力检算
（1）基本参数
锚孔直径φ=70mm，2Ф16镀锌钢丝绳，M30水泥砂浆。

（2）力学参数
2Ф16镀锌钢丝绳标准强度取1720MPa，钢丝绳与砂浆体的握裹力取 1.2MPa，砂浆体与砂岩孔壁间的极限粘着强度μ取600k Pa。

（3）钢丝绳锚杆锚固力
受以下3种条件控制，取其中小值作为设计用锚固力：
1) 钢丝绳极限拉力F1：
F1=1720000×A×N1
2Ф16钢丝绳的截面积A=0.0004m2，安金系数N1取0.69。

则F1=474.72k N。

2) 砂浆体对钢丝绳的握裹力F2：
1m长砂浆体对2φ16钢丝绳的握裹F2=0.016π1200×
2=120.60k N。

3) 砂浆体与孔壁间的粘着力F3：
1m长φ70砂浆体与孔壁间的粘着力F3=0.07π600/2(安全系数)=65.94k N。

（4）结论：
当锚固段长度取4m，锚固力由F3控制，每根为F4=/65.94×4=263.76k N；
2. 危岩加固检算
依据勘查报告，危岩总方量：263.3m3，破坏模式为坠落式；
考虑今后裂隙完全贯通，则危岩总重即为下滑力，为F5=263.3×25.5=6714.15k N；所须2φ16钢丝绳根数：n=F5/F4=6714.15/263.76=25.45根。

设计取28根满足要求。

锚杆计算书

锚杆设计计算书1．抗浮锚杆设计依据本工程抗浮锚杆设计依据为：（1）《高层建筑岩土工程勘察规程》（JGJ72-2004）；（2）《建筑边坡工程技术规范》(GB50330-2002)；（3）《建筑地基基础设计规范》(GB50007-2002)；（4）《岩土锚杆（索）技术规程》(CECS22-2005);（5）《建筑地基基础设计规范》(DBJ 15-31-2003)。

2．抗浮锚杆设计2．1抗浮设计要求锚杆的抗拔力根据设计给定的地下室抗浮力标准进行计算。

结合建筑的性质以及场地条件，浮力设计值中取荷载分项系数为1.25。

2．2锚杆抗拔力计算抗浮锚杆主要依靠锚杆锚固体与土体的粘结力（抗剪强度）来抵抗（水体对基础或底板的浮力）上拔力。

根据《岩土锚杆（索）设计与施工规范》（CECS22-2005）规定，非粘性土中圆柱型锚杆锚固段长度按下列公式进行估算，并取其中较大值：L a>K·N t/πDf mgψ（7.5.1-1）L a> K·N t/nπDf msψ（7.5.1-2）锚杆杆体的截面公式：A s≥K t N t/f yk锚杆杆体的截面面积公式：As上述公式中：La——锚杆锚固段长度（m）；Kt——锚杆锚固体的抗拔安全系数，永久锚杆，取2.2（K值已考虑群锚效应）；Nt——锚杆的轴向拉力设计值（KN）；D ——锚固体的直径150mm；f mg——锚固段注浆体与地层间的粘结强度标准值，取f mg=200kPa（CECS22-2005保守取底值）；f ms——锚固段注浆体与钢筋间的粘结强度标准值，取f ms=2000kPa；——采用钢筋数量≥2根时，界面的粘结强度降低系数，取0.85~0.6；——锚固长度对粘结强度的影响系数，取1.0~1.3，计算取值1.1；f yt——钢筋抗拉强度标准值，当采用Ⅲ级热轧钢筋时，其抗拉强度标准值为f yt=400N/mm2；As——锚杆钢筋的截面积（mm2）；A ——单根Ⅲ级热轧钢筋的截面积；Kt——锚杆杆体的抗拉安全系数，永久锚杆取1.6；N ——钢筋根数；由于单根锚杆的轴向拉力值Nt和锚固段长度La都是未知数，类比其它工程实践数据，通常先行确定锚固段长度La，再来计算校核单根锚杆的轴向拉力值Nt。

预应力锚杆设计计算书

预应力锚杆设计计算书依据《建筑边坡工程技术规范》(GB 50330-2002)一. 参数信息锚杆(索)为拉力型锚杆，适用于岩质边坡、土质边坡、岩石基坑以及建(构)筑物锚固的设计、施工和试验。

锚固的型式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件，按下表进行选择：锚杆选型———————————————————————————————————————锚杆特征材料锚杆承载力设计值锚杆长度应力状况备注———————————————————————————————————————土层锚杆钢筋(Ⅱ、Ⅲ级) < 450 kN < 16 m 非预应力锚杆超长时，施工安装难度较大钢绞线、高强钢丝 450 ～ 800 > 10 m 预应力锚杆超长时施工方便精轧螺纹钢筋 400 ～ 800 > 10 m 预应力杆体防腐性好，施工安装方便———————————————————————————————————————岩层锚杆钢筋(Ⅱ、Ⅲ级) < 450 kN < 16 m 非预应力锚杆超长时，施工安装难度较大钢绞线、高强钢丝 500 ～ 3000 > 10 m 预应力锚杆超长时施工方便精轧螺纹钢筋 400 ～ 1100 > 10 m 预应力或非预应力杆体防腐性好，施工安装方便———————————————————————————————————————1. 基本计算参数：边坡土体类型为：粘性土；边坡工程安全等级：三级边坡(1.25)；边坡土体重度为：24.50kN/m3；边坡土体内聚力为：.00kPa；边坡土体内摩擦角：.00°；边坡高度为：3.20m；边坡斜面倾角为：52.40°；边坡顶部均布荷载：43.54kN/m2。

2. 锚杆设计参数：———————————————————————————————————————序号水平拉力(kN)标高(m) 锚孔直径(m)锚固角度(°)锚杆间距(m)锚杆材料杆体直径(mm)安全系数1 15.00 5.13 0.04 15.00 1.50 HRB400 221.302 15.00 5.92 0.04 15.00 1.50 HRB400 221.303 15.00 6.71 0.04 15.00 1.50 HRB400 221.304 15.00 7.50 0.04 15.00 1.50 RRB400 221.30 ———————————————————————————————————————二. 预应力锚杆设计计算第1层锚杆的计算：1.锚杆的轴向拉力承载力标准值和设计值可按下式计算：其中 N ak——锚杆轴向拉力标准值(kN)；N a——锚杆轴向拉力设计值(kN)；H tk——锚杆所受水平拉力标准值(kN)；α——锚杆与水平面的倾角 (°)；γQ——荷载分项系数。

抗浮锚杆计算书

取锚杆长度L=10m。

抗浮锚杆计算书执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》《岩土锚杆（索）技术规程》（CECS22 2005）《建筑边坡工程技术规范》（GB 50330—2013）地勘资料1 设计资料：1.1已知条件：锚杆轴向拉力标准值：86x1.682=242.7kN；锚杆轴向拉力设计值：1.25x242.7=303.3kN锚杆锚固体直径：D=230mm；强风化泥岩或卵石层段锚杆长度取值：3m岩石与锚固体极限粘贴强度标准值：强风化泥岩段50kpa（卵石层按强风化泥岩段取）、中风化泥岩段140kpa钢筋：HRB400,fy=360,fyk=400;锚杆间距：1.68mx1.68m1.2所求内容：锚杆钢筋面积、锚固体锚固段长度。

2 计算过程和计算结果：2.1锚杆钢筋面积a.按《建筑边坡工程技术规范》8.2.2-1As≥KbNak/fyKb=2.0,Nak=242.7kN, As≥2.0x242700/360=1348mm2.b.按《岩土锚杆（索）技术规程》8.2.2-1As≥KtNt/fykKt=1.6As≥1.6x303.3x1000/400=1213.2m m2取2 25+1 28，As=1597 m m2.2.2锚固体锚固段长度a.按《建筑边坡工程技术规范》8.2.2-1la≥KNak/(π·D ·frbk)K=2.4，frbk=140kpa强风化泥岩段：3x50x3.14x0.23=108.3kNla≥2.4x(242.7-108.3) x1000/(3.14x0.230x140x1000)+3=6.19m.b.按《岩土锚杆（索）技术规程》8.2.2-1la≥KNt/(π·D ·fmg·φ)K=2.0, fmg=140ka, φ=0.7la≥2.0x(242.7 x1.25-108.3x0.7) x1000/(3.14x0.23x140x1000x0.7)+3.0=9.43。

预应力锚杆张拉力计算书

预应力锚杆张拉力计算书一、工程概述本次预应力锚杆工程位于具体工程地点，主要用于工程的具体用途，如边坡加固、基坑支护等。

该工程地质条件复杂，需要通过合理的预应力锚杆设计和施工来确保工程的稳定性和安全性。

二、预应力锚杆设计参数1、锚杆长度：具体长度2、锚杆直径：具体直径3、锚杆间距：横向间距和纵向间距4、锚杆倾角：具体角度5、预应力值：设计要求的预应力值三、预应力锚杆张拉力计算原理预应力锚杆的张拉力计算主要基于锚杆与周围岩土体之间的相互作用关系。

通过施加一定的预应力，使锚杆能够有效地限制岩土体的变形，提高岩土体的稳定性。

在计算张拉力时，需要考虑以下几个因素：1、岩土体的性质：包括岩土体的强度、变形模量、内摩擦角等参数，这些参数直接影响锚杆与岩土体之间的摩擦力和锚固力。

2、锚杆的布置形式：锚杆的间距、倾角等布置参数会影响锚杆的受力分布和整体锚固效果。

3、预应力损失：在预应力施加过程中，由于各种因素的影响，如锚杆的松弛、锚具的变形、岩土体的徐变等，会导致预应力的损失，因此在计算张拉力时需要考虑预应力损失的影响。

四、预应力损失计算1、锚具变形损失锚具变形损失通常根据锚具的类型和试验数据确定。

一般来说，对于常见的锚具，其变形损失可以按照具体的计算公式或经验值进行计算。

2、锚杆松弛损失锚杆在长期受力过程中会发生松弛现象，导致预应力的损失。

锚杆松弛损失的计算可以采用相应的计算公式或经验方法，考虑锚杆的材料特性、长度等因素。

3、岩土体徐变损失岩土体在长期荷载作用下会发生徐变变形，从而引起预应力的损失。

岩土体徐变损失的计算需要根据岩土体的性质和工程经验进行估算，通常可以采用具体的计算方法或参考值。

4、摩擦损失在预应力锚杆的张拉过程中，由于锚杆与孔壁之间的摩擦力，会导致预应力的损失。

摩擦损失的计算可以根据锚杆与孔壁之间的摩擦系数、锚杆的长度和直径等参数进行计算，一般采用相应的计算公式。

五、张拉力计算方法1、按照岩土体的极限平衡理论计算根据岩土体的极限平衡条件，考虑锚杆所承担的下滑力和抗滑力，计算出所需的预应力锚杆张拉力。

边坡锚杆设计计算书

------------------------------------------------------------------------计算项目： 2#工况整体稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- --- --- 0.000 ---不考虑水的作用[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (1.320,20.340)(m)滑动半径 = 12.038(m)滑动安全系数 = 0.807起始x 终止x li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.7713.675 9.104 0.92 10.00 17.50 8.08 0.00 0.00 0.00 0.00 0.001.28 11.673.6754.579 13.494 0.93 10.00 17.50 23.66 0.00 0.00 0.00 0.00 0.005.52 16.554.5795.482 17.967 0.95 10.00 17.50 38.04 0.00 0.00 0.00 0.00 0.0011.73 20.915.4826.386 22.557 0.98 10.00 17.50 51.12 0.00 0.00 0.00 0.00 0.0019.61 24.676.3867.289 27.307 1.02 10.00 17.50 62.80 0.00 0.00 0.00 0.00 0.0028.81 27.777.289 8.193 32.272 1.07 10.00 17.50 72.89 0.00 0.00 0.00 0.00 0.0038.92 30.128.193 9.096 37.528 1.14 10.00 17.50 81.12 0.00 0.00 0.00 0.00 0.0049.42 31.689.096 10.000 43.192 1.24 10.00 17.50 87.10 0.00 0.00 0.00 0.00 0.0059.62 32.4210.000 10.754 48.873 1.15 10.00 17.50 68.84 0.00 0.00 0.00 0.00 0.0051.85 25.7510.754 11.509 54.714 1.31 10.00 17.50 55.73 0.00 0.00 0.00 0.00 0.0045.49 23.2211.509 12.263 61.602 1.59 10.00 17.50 39.01 0.00 0.00 0.00 0.00 0.0034.32 21.7312.263 13.018 70.867 2.31 10.00 17.50 14.77 0.00 0.00 0.00 0.00 0.0013.95 24.58总的下滑力 = 360.515(kN)总的抗滑力 = 291.069(kN)土体部分下滑力 = 360.515(kN)土体部分抗滑力 = 291.069(kN)筋带在滑弧切向产生的抗滑力 = 0.000(kN) 筋带在滑弧法向产生的抗滑力= 0.000(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角β—坡顶表面倾角β=0；δ=0.5iϕ；1ϕ=17.5；ρ=-48代入得1aK=0.28；素填土：112aaKc-=σ=68.1028.0102--=⨯⨯-Kpa（设计值取0）1111112aaaKcKh-=γσ= 15.3628.010228.011.90.18=⨯⨯-⨯⨯Kpa土压力合力的水平分力：08.12715.36031.75.0)(21111=⨯⨯=+'=aahkhEσσKN侧向岩土压力合力的水平分力标准值：08.1271==hkhkEE KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中13.19)11.9875.0/(08.1272.1875.0/2.12.1=⨯⨯==HEehkhkKpa二、2-2截面锚杆受力计算及截面、配置长度设计N Zi(m)σi(kN/m2)Sx(m) Sy(m)Htk(kN)cosβNak (kN) Na As(mm2)锚杆用钢筋直径（mm)钢筋根数实配db(mm2)f rb(kpa) f b(kpa) l a土l a砂浆L自由段(m)锚杆最小长度L(m)满足稳定计算实设长度(m)σiSxSy Htk/cosβγQ Nak γ0Na/ξ2f y Nak/ξ1ЛDf rbγ0Na/ξ3nЛdf b锚杆1 34.50 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 5.00 15.09 16.002 37.00 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 5.00 15.09 16.003 39.50 19.13 2.50 2.50 119.57 0.91 131.93 171.51 207.14 15.2 3 420.00 32 2750 10.09 0.80 6.00 16.09 17.004 42.00 19.13 2.50 1.50 71.74 0.91 79.16 102.91 124.28 15.2 3 420.00 32 2750 6.06 0.48 5.00 11.06 16.00锚杆计算表中符号说明Z i——第 i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角25Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.000 1.000ξ2——锚杆抗拉工作条件系数取0.69 0.690ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.600γ0——建筑边坡重要性系数 1.100三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2) lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 11.00 347.8 143.8 2370.02 3 15.24 0.13 420 11.00 347.8 143.8 2370.03 3 15.24 0.13 420 11.00 347.8 143.8 2370.04 3 15.24 0.13 420 11.00 347.8 143.8 2370.0符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=1320MPa 1320f rb——砂浆与孔壁土层的粘结强度frbf b——砂浆与锚杆的粘结强度,取fb=2750KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力 C =ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 20.686 10.00 0.174 0.985 2.500 0.00 9.0 17.5 16.1 10.0 1.49 37.2 143.8 117.76 26.002 59.613 18.00 0.309 0.951 2.500 0.00 46.1 17.5 44.7 10.0 1.54 38.5 143.8 105.14 30.913 93.022 25.00 0.423 0.906 2.500 0.00 98.3 17.5 66.5 10.0 1.62 40.5 143.8 92.41 34.724 119.952 33.00 0.545 0.839 2.500 0.00 163.3 17.5 79.3 10.0 1.75 43.8 143.8 76.18 38.445 138.451 42.00 0.669 0.743 2.500 0.00 231.6 17.5 81.1 10.0 1.97 49.4 143.8 56.17 41.726 117.319 52.00 0.788 0.616 2.500 0.00 231.1 17.5 56.9 10.0 2.41 60.2 143.8 32.34 44.177 46.087 67.00 0.921 0.391 2.500 0.00 106.1 17.5 14.2 10.0 3.81 95.2 143.8 -5.02 45.30合计合计885.4 358.7 364.7 474.98 261.26稳定性系数： K = B + C + D + E / A = 1.65符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角25p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------计算项目： 2#1次加筋后稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- --- --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.002 13.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.003 11.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.004 8.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (3.360,18.540)(m)滑动半径 = 10.052(m)滑动安全系数 = 1.307起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.8593.752 -0.312 0.89 10.00 17.50 9.08 0.00 0.00 0.00 0.00 0.00-0.05 11.793.7524.644 4.787 0.90 10.00 17.50 26.59 0.00 0.00 0.00 0.00 0.002.22 17.314.6445.537 9.924 0.91 10.00 17.50 42.81 0.00 0.00 0.00 0.00 0.007.38 22.365.5376.430 15.144 0.93 10.00 17.50 57.69 0.00 0.00 0.00 0.00 0.0015.07 26.816.4307.322 20.497 0.95 10.00 17.50 71.14 0.00 0.00 0.00 0.00 0.0024.91 30.547.322 8.215 26.047 0.99 10.00 17.50 83.03 0.00 0.00 0.00 0.00 0.0036.46 33.468.215 9.107 31.876 1.05 10.00 17.50 93.14 0.00 0.00 0.00 0.00 0.0049.19 35.459.107 10.000 38.108 1.14 10.00 17.50 101.13 0.00 0.00 0.00 0.00 0.0062.41 36.4410.000 10.840 44.712 1.18 10.00 17.50 92.05 0.00 0.00 0.00 0.00 0.00 64.76 32.4410.840 11.679 51.967 1.36 10.00 17.50 77.66 0.00 0.00 0.00 0.00 0.00 61.17 28.7211.679 12.519 60.756 1.72 10.00 17.50 58.22 0.00 0.00 0.00 0.00 0.00 50.80 26.1712.519 13.358 74.861 3.23 10.00 17.50 23.44 0.00 0.00 0.00 0.00 0.00 22.63 34.21筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 102.400 139.120 抗拔力 20.000 90.007 0.000 102.4002 102.400 139.120 抗拔力 20.000 72.020 31.610 97.3993 102.400 139.120 抗拔力 20.000 51.866 63.232 80.5454 0.000 0.000 抗拉力 0.000 0.000 0.000 0.000总的下滑力 = 396.941(kN)总的抗滑力 = 518.959(kN)土体部分下滑力 = 396.941(kN)土体部分抗滑力 = 335.726(kN)筋带在滑弧切向产生的抗滑力 = 94.842(kN)筋带在滑弧法向产生的抗滑力= 88.392(kN)------------------------------------------------------------------------计算项目： 2#1次加筋最大滑动面稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- ------ --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- ------ --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (-0.390,16.415)(m)滑动半径 = 16.426(m)滑动安全系数 = 1.352起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 -0.500 -1.256 0.50 47.40 23.30 0.05 0.00 0.00 0.00 0.00 0.00 -0.00 23.73-0.500 0.000 0.489 0.50 47.40 23.30 0.08 0.00 0.00 0.00 0.00 0.00 0.00 23.740.000 0.220 1.744 0.22 47.40 23.30 3.02 0.00 0.00 0.00 0.00 0.00 0.09 11.730.220 1.091 3.650 0.87 47.40 23.30 70.59 0.00 0.00 0.00 0.00 0.00 4.49 71.701.091 1.200 5.363 0.11 47.40 23.30 15.49 0.00 0.00 0.00 0.00 0.00 1.45 11.851.200 1.950 6.873 0.76 47.40 23.30 110.55 0.00 0.00 0.00 0.00 0.00 13.23 83.081.9502.700 9.517 0.76 47.40 23.30 109.09 0.00 0.00 0.00 0.00 0.00 18.04 82.392.7003.613 12.473 0.93 47.40 23.30 139.48 0.00 0.00 0.00 0.00 0.00 30.13 102.963.6134.525 15.757 0.95 47.40 23.30 154.60 0.00 0.00 0.00 0.00 0.00 41.98 109.034.5255.438 19.095 0.97 47.40 23.30 168.78 0.00 0.00 0.00 0.00 0.00 55.22 114.475.4386.350 22.503 0.99 47.40 23.30 181.97 0.00 0.00 0.00 0.00 0.00 69.64 119.236.3507.262 25.996 1.02 47.40 23.30 194.10 0.00 0.00 0.00 0.00 0.00 85.08 123.267.262 8.175 29.598 1.05 47.40 23.30 205.08 0.00 0.00 0.00 0.00 0.00 101.29 126.558.175 9.088 33.334 1.09 47.40 23.30 214.78 0.00 0.00 0.00 0.00 0.00 118.03 129.069.088 10.000 37.238 1.15 47.40 23.30 223.04 0.00 0.00 0.00 0.00 0.00 134.97 130.8110.000 10.871 41.258 1.16 47.40 23.30 210.38 0.00 0.00 0.00 0.00 0.00 138.73 123.0110.871 11.741 45.442 1.24 47.40 23.30 197.47 0.00 0.00 0.00 0.00 0.00 140.70 118.4911.741 12.612 49.968 1.35 47.40 23.30 182.42 0.00 0.00 0.00 0.00 0.00 139.68 114.7012.612 13.482 54.975 1.52 47.40 23.30 164.57 0.00 0.00 0.00 0.00 0.00 134.77 112.6013.482 14.353 60.728 1.78 47.40 23.30 142.67 0.00 0.00 0.00 0.00 0.00 124.45 114.4714.353 15.194 67.707 2.22 10.00 17.50 110.62 0.00 0.00 0.00 0.00 0.00 102.36 35.4315.194 16.036 80.790 5.28 10.00 17.50 55.76 0.00 0.00 0.00 0.00 0.00 55.04 55.62筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力 10.000 102.346 0.000 50.0162 47.877 139.120 抗拔力 9.351 91.424 0.000 47.8623 45.196 139.120 抗拔力 8.827 80.553 7.418 44.5834 45.678 139.120 抗拔力 8.921 69.323 16.129 42.735总的下滑力 = 1509.363(kN)总的抗滑力 = 2040.771(kN)土体部分下滑力 = 1509.363(kN)土体部分抗滑力 = 1948.758(kN)筋带在滑弧切向产生的抗滑力 = 23.547(kN)筋带在滑弧法向产生的抗滑力= 68.466(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角 β—坡顶表面倾角β=0；δ=0.5i ϕ；1ϕ=17.5；2ϕ=17.5；3ϕ=23.3；1ρ=-48；2ρ=-8代入得1a K =0.28；2a K =0.44；3a K =0.34；素填土：1102a a K c -=σ=68.1028.0102--=⨯⨯-Kpa （设计值取0）1111112a a a K c K h -=γσ= 61.3628.010228.02.90.18=⨯⨯-⨯⨯Kpa 土压力合力的水平分力：35.13061.3671215.0)(211011=⨯⨯=+'=a a hk h E σσKN 素填土：2221112a a a K c K h -='γσ=34.6044.010244.02.90.18=⨯⨯-⨯⨯Kpa222221122)(a a a K c K h h -+=γγσ=40.6644.010244.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa 土压力合力的水平分力：97.47)40.6631.60(757.05.0)(212122=+⨯⨯=+'=a a hk h E σσKN 粉质粘土：333221122)(a a a K c K h h -+='γγσ=77.534.04.47234.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa33333221132)(a a a K c K h h h -++=γγγσ=08.5234.04.47234.0)543.70.18757.00.182.90.18(=⨯⨯-⨯⨯+⨯+⨯Kpa 土压力合力的水平分力：21.218)08.5277.5(543.75.0)(213233=+⨯⨯=+'=a a hk h E σσKN 侧向岩土压力合力的水平分力标准值：54.39621.21897.4735.130321=++=++=hk hk hk hk E E E E KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中08.31)5.17875.0/(54.3962.1875.0/2.12.1=⨯⨯==H E e hk hk Kpa二、 2-2截面锚杆受力计算及截面、配置长度设计N Zi(m) σi (kN/m2)Sx(m) Sy(m) Htk (kN) cos β Nak (kN) Na As(mm 2) 锚杆用钢筋直径（mm)钢筋根数实配db(mm 2)f rb (kpa) f b (kpa) l a 土 l a 砂浆 L 自由段(m)锚杆最小长度L(m) 满足稳定计算实设长度(m)σiSxSy Htk/cosβ γQ Nak γ0Na/ξ2f y Nak/ξ1ЛDf rb γ0Na/ξ3nЛdf b 锚杆1 27.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.23 420.00 40 2750 12.65 1.25 5.00 17.65 15.00 2 29.50 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 8.00 20.65 18.00 3 32.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 11.00 23.65 20.00 4 34.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.00 5 37.00 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.00 6 39.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.007 42.00 31.08 2.50 1.50 155.38 0.91 171.44 222.87 269.1715.2 3 420.0032 2750 13.12 1.03 10.00 23.12 19.00锚杆计算表中符号说明Z i——第 i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角20Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.000 1.000ξ2——锚杆抗拉工作条件系数取0.69 0.690ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.600γ0——建筑边坡重要性系数 1.100三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2) lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 10.00 347.8 163.4 2154.52 3 15.24 0.13 420 10.00 347.8 163.4 2154.53 3 15.24 0.13 420 9.00 347.8 147.0 1939.14 3 15.24 0.13 420 10.00 347.8 130.7 2154.55 3 15.24 0.13 420 10.00 347.8 130.7 2154.56 3 15.24 0.13 420 10.00 347.8 130.7 2154.57 3 15.24 0.13 420 9.00 347.8 117.6 1939.1符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=360MPa 1320f rb——砂浆与孔壁土层的粘结强度frbf b——砂浆与锚杆的粘结强度,取fb=2100KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60 四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力 C =ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 249.121 5.00 0.087 0.996 2.500 0.00 54.3 23.3 267.2 47.4 2.31 273.5 163.4 148.06 29.732 362.506 14.00 0.242 0.970 2.500 0.00 219.2 23.3 378.7 47.4 2.36 279.3 163.4 135.43 39.343 449.316 22.00 0.375 0.927 2.500 0.00 420.8 23.3 448.5 47.4 2.47 292.7 147.0 109.26 42.374 521.120 31.00 0.515 0.857 2.500 0.00 671.0 23.3 480.9 47.4 2.67 316.4 130.7 82.25 43.745 547.170 41.00 0.656 0.755 2.500 0.00 897.4 23.3 444.6 47.4 3.03 358.8 130.7 63.36 49.236 452.626 53.00 0.799 0.602 2.500 0.00 903.7 23.3 293.3 47.4 3.78 447.8 130.7 38.21 53.827 195.438 77.00 0.974 0.225 2.500 0.00 476.1 17.5 34.7 10.0 9.90 247.5 117.6 -14.33 36.81合计合计3642.5 2347.9 2216.0 562.24295.05稳定性系数： K = B + C + D + E / A = 1.49符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角20p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------ 计算项目： 2#2次加筋稳定------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数 2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- ------ --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- ------ --- 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 7筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 19.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.005 6.00 2.50 20.00 20.00 347.80 10.00 0.40 40.00 1.006 3.50 2.50 18.00 20.00 347.80 10.00 0.40 40.00 1.007 1.00 2.50 15.00 20.00 347.80 10.00 0.40 40.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (-0.365,17.354)(m)滑动半径 = 17.366(m)滑动安全系数 = 1.485起始x 终止x α li CiΦi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 0.000 -0.446 1.00 47.40 23.30 0.07 0.00 0.00 0.00 0.00 0.00-0.00 47.440.000 0.270 1.650 0.27 47.40 23.30 4.56 0.00 0.00 0.00 0.00 0.00 0.13 14.770.270 1.091 3.452 0.82 47.40 23.30 69.13 0.00 0.00 0.00 0.00 0.00 4.16 68.681.091 1.200 4.989 0.11 47.40 23.30 15.50 0.00 0.00 0.00 0.00 0.00 1.35 11.861.200 1.950 6.416 0.75 47.40 23.30 110.68 0.00 0.00 0.00 0.00 0.00 12.37 83.151.9502.700 8.913 0.76 47.40 23.30 109.32 0.00 0.00 0.00 0.00 0.00 16.94 82.502.7003.613 11.703 0.93 47.40 23.30 139.93 0.00 0.00 0.00 0.00 0.00 28.38 103.193.6134.525 14.798 0.94 47.40 23.30 155.29 0.00 0.00 0.00 0.00 0.00 39.66 109.404.5255.438 17.937 0.96 47.40 23.30 169.77 0.00 0.00 0.00 0.00 0.00 52.29 115.035.4386.350 21.134 0.98 47.40 23.30 183.34 0.00 0.00 0.00 0.00 0.00 66.10 120.026.3507.262 24.401 1.00 47.40 23.30 195.93 0.00 0.00 0.00 0.00 0.00 80.94 124.357.262 8.175 27.756 1.03 47.40 23.30 207.48 0.00 0.00 0.00 0.00 0.00 96.62 127.968.175 9.088 31.218 1.07 47.40 23.30 217.88 0.00 0.00 0.00 0.00 0.00 112.93 130.839.088 10.000 34.812 1.11 47.40 23.30 227.02 0.00 0.00 0.00 0.00 0.00 129.60 132.9610.000 10.999 38.759 1.28 47.40 23.30 245.90 0.00 0.00 0.00 0.00 0.00 153.95 143.3010.999 11.998 43.131 1.37 47.40 23.30 230.28 0.00 0.00 0.00 0.00 0.00 157.44 137.2611.998 12.996 47.845 1.49 47.40 23.30 211.96 0.00 0.00 0.00 0.00 0.00 157.13 131.8212.996 13.995 53.042 1.66 47.40 23.30 190.11 0.00 0.00 0.00 0.00 0.00 151.91 128.0013.995 14.994 58.983 1.94 47.40 23.30 163.24 0.00 0.00 0.00 0.00 0.00 139.90 128.1514.994 15.663 64.772 1.57 10.00 17.50 90.79 0.00 0.00 0.00 0.00 0.00 82.13 27.9015.663 16.332 70.704 2.03 10.00 17.50 70.74 0.00 0.00 0.00 0.00 0.00 66.76 27.6316.332 17.001 82.023 4.84 10.00 17.50 30.50 0.00 0.00 0.00 0.00 0.00 30.20 49.69筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力 10.000 98.779 0.000 50.6002 51.200 139.120 抗拔力 10.000 88.503 1.338 51.1833 51.200 139.120 抗拔力 10.000 78.177 10.490 50.1144 51.200 139.120 抗拔力 10.000 67.441 19.642 47.2825 64.000 139.120 抗拔力 10.000 53.835 37.767 51.6686 64.000 139.120 抗拔力 10.000 42.902 46.881 43.5687 64.000 139.120 抗拔力 10.000 28.965 55.995 30.994总的下滑力 = 1580.901(kN)总的抗滑力 = 2347.856(kN)土体部分下滑力 = 1580.901(kN)土体部分抗滑力 = 2047.343(kN)筋带在滑弧切向产生的抗滑力 = 172.113(kN)筋带在滑弧法向产生的抗滑力= 128.401(kN)2-2剖面肋柱计算：============================================一、锚杆肋柱计算，根据边坡土应力分布图，肋柱所受水平方向土压力为31.08kpa，垂直于坡面的土压力为31.08kpa×sin82º=30.78kpa。

抗浮锚杆设计计算书(图文)

抗浮锚杆设计计算书一、工程质地情况:地下水位标高(黄海高程) 7.6 m地下室底板底标高-1.5 m浮力91 kN/m2二、抗浮受力计算:1.裙房三层顶板:板自重3×0.12×25=9.0 kN/m2梁自重(折算均布荷载) 3×0.06×25=4.5 kN/m2 一层板:板自重0.18×25=4.5 kN/m2梁自重(折算均布荷载) 0.07×25=1.7 kN/m2 地下一层板:板自重(等效板厚190) 0.19×25=4.8 kN/m2 底板底板自重0.4×25=10 kN/m2底板覆土 1.0×18=18 kN/m2总计52.5 kN/m2抗浮验算91-52.5×0.9=43.75 kN/m22.有0.7m覆土的两层地下室一层顶板:覆土层0.7×18=12.6 kN/m2板自重(等效板厚290) 0.29×25=7.3 kN/m2 地下一层板:板自重(等效板厚190) 0.19×25=4.8 kN/m2 底板底板自重0.4×25=10 kN/m2底板覆土 1.0×18=18 kN/m2总计52.7 kN/m2抗浮验算91-52.7×0.9=43.57 kN/m23.无顶板覆土的车道两层板:顶板自重2×0.16×25=4.0 kN/m2梁自重(折算均布荷载) 2×0.06×25=3.0 kN/m2底板底板自重0.4×25=10 kN/m2底板覆土 1.0×18=18 kN/m2总计35.0 kN/m2抗浮验算91-35×0.9=59.5 kN/m2三、计算结果经初步验算计算,锚杆孔径为200mm。

其中:锚杆均采用3根Ф25的HRB400钢筋,锚固段长度为4m；按2100mm×2100mm布置。

锚杆计算书

锚杆计算书本工程采用直径为150mm的锚杆，其抗拔承载力取为550KN；锚杆入岩深度按《建筑地基基础设计规范》（DBJ15-31-2016）中11.2.1-3式计算：Rt≤0.8πd1Σlifi式中fi为砂浆与第i层岩石间的粘结强度特征值，本工程中fi按勘察报告及《建筑地基基础设计规范》（DBJ15-31-2016）取值，锚杆抗拔承载力配筋计算，由《建筑地基基础设计规范》（DBJ15-31-2016）中11.2.2条，锚杆配筋验算：极限承载力为2Ra。

232+228由以上计算得出，MG1、MG2抗拔承载力特征值为550kN最小锚杆长度按抗拔承载力计算得出，且不小于抗拔承载力除以相应区域锚杆岩石自重得出的长度。

1受冲切承载力计算： Z-11.1基本资料1.1.1工程名称：工程一1.1.2集中反力作用下不配置箍筋或弯起钢筋的板1.1.3板的厚度 h ＝ 750mm，截面有效高度 h0＝ h - a s＝ 750-32 ＝ 718mm1.1.4作用面的形状为圆形，作用面的直径 d ＝ 150mm；对中柱，柱位置影响系数αs＝ 40 1.1.5轴向压力设计值 N ＝ 742kN，板上荷载设计值 q ＝ 185kN/m21.1.6混凝土强度等级为 C35， f t＝ 1.575N/mm21.2计算结果1.2.1冲切破坏锥体的底面面积 A b＝π·(d + 2h0)2 / 4 ＝π*(0.15+2*0.718)2/4＝ 1.2989m21.2.2局部荷载设计值 F l＝ N - q·A b＝ 742-185*1.2989 ＝ 501.7kN4－冲切破坏锥体的底面线2－临界截面；3－临界截面的周长；1－冲切破坏锥体的斜截面；q1.2.3计算截面的周长 u m＝π·(d + h0) ＝π*(150+718) ＝ 2255.7mm1.2.4影响系数η1.2.4.1作用面积形状的影响系数η1＝ 0.4 + 1.2 / βs＝ 0.4+1.2/2 ＝ 1 1.2.4.2计算截面周长与板截面有效高度之比的影响系数η2η2＝ 0.5 + αs·h0 / 4u m＝ 0.5+40*668/(4*2255.7) ＝ 3.0181.2.4.3影响系数η ＝ Min{η1, η2} ＝ Min{1, 3.018} ＝ 11.2.5不配置箍筋或弯起钢筋的板，其受冲切承载力应符合下列规定：F l≤ 0.7·βh·f t·η·u m·h0（混凝土规范式 6.5.1-1）R ＝ 0.7·βh·f t·η·u m·h0＝ 0.7*1*1575*1*2.2557*0.718＝ 1412.2kN ≥ F l＝ 501.7kN，满足要求。

（完整版）抗浮锚杆计算书

（完整版）抗浮锚杆计算书7#地下室整体抗浮计算1、根据建筑施工图及基础施工图，本工程地下室底板面的绝对标高为350.000米,根据地勘报告提供的本工程的抗浮设计水位为绝对标高356米。

2、设计抗浮水头为356-351=6m。

3、结构自重计算一（覆土部分）：1）：600mm厚地下室顶板覆土：18X0.6=10.8KN/m2 2）：地下室顶板160mm厚：0.16X25=4KN/m23）：防水板500mm厚：0.5X25=12.5KN/m24）：梁柱折算荷载：4KN/m2以上1~4项合计：31.3KN/m2，即抗力R=31.3KN/m24、结构自重计算：1）：地面上5层120mm结构楼、屋面：5X25X0.12=15KN/m22)：地下室顶板160mm厚：0.16X25=4KN/m23）：防水板500mm厚：0.5X25=12.5KN/m24）：梁柱折算荷载：4KN/m2以上1~4项合计：35.5KN/m2，即抗力R=35.5 KN/m25、抗浮计算：荷载效应：S=1.05x6X10=63 KN/m2根据以上计算知：R小于S整体不满足抗浮满足要求，无需另外配重或增加锚杆抗浮。

7#抗浮锚杆深化设计计算书一、工程质地情况：地下水位标高0.5 m地下室底板底标高-5.5m浮力60 kN/m2二、抗浮验算特征点受力分析：一）车道入口A)一层顶板：顶板自重0.16X25=4.0 kN/m2B)底板底板自重0.5X25=12.5kN/m2C)梁自重 4.07+2.1+3.4=9.5 kN/m2总计26kN/m2抗浮验算60-26x0.9=36.6kN/m2二）有0.6m覆土的一层地下室A)一层顶板：覆土层0.6X18=10.8 kN/m2顶板自重0.16X25=4.0 kN/m2B)底板底板自重0.5X25=12.5kN/m2C)梁自重 4.07+2.1+3.4=9.5 kN/m2总计36.8kN/m2抗浮验算60-36.8x0.9=26.87kN/m2三）一层地下室+五层A)一层顶板：顶板自重0.16X25=4.0 kN/m2B)底板底板自重0.5X25=12.5 kN/m2C)地下室梁自重 4.07+2.1+3.4=9.5 kN/m2D)二~七层板：板自重0.12X25x5=3x5=15 kN/m2F)二~五层梁自重3x4=12 kN/m2总计53kN/m2抗浮验算60-53x0.9=12.3kN/m2二、计算结果经计算，锚杆孔径为150mm，其中：A、B、C类锚杆均采用3根Ф25的HRB400钢筋，钢筋自由段长度为1m，A 类锚杆锚固段长度为5m,B 类锚杆锚固段长度为8m,C 类锚杆锚固段长度为10m ；A 类锚杆按2500mm ×2500mm 布置，B 类锚杆按3000mm ×3000mm 布置。

锚杆计算书

锚杆计算书锚杆计算书本计算依据《建筑基坑支护技术规程》(JGJ120-99)。

1.地质勘探数据如下：—————————————————————————————————————序号h(m) (kN/m3) C(kPa) (°) 计算方法土类型1 5.00 19.00 10.00 12.00 水土合算填土2 5.00 19.20 27.30 23.70 水土合算填土3 5.00 19.00 16.00 27.00 水土合算填土4 5.00 19.20 12.00 32.00 水土合算填土5 5.00 20.40 89.00 19.00 水土合算填土—————————————————————————————————————表中：h为土层厚度(m), 为土重度(kN/m3),C为内聚力(kPa), 为内摩擦角(°)。

基坑外侧水标高-0.50m，基坑内侧水标高-10.30m。

2.基本计算参数：地面标高0.00m，基坑坑底标高-9.30m，支撑分别设置在标高-2.00m、-5.00m处，计算标高分别为-2.50m、-5.50m、-9.30m处。

侧壁重要性系数1.00。

3.地面超载：—————————————————————————————————————————序号布置方式作用区域标高m 荷载值kPa 距基坑边线m 作用宽度m —————————————————————————————————————————4.锚杆设计参数：—————————————————————————————————————————序号水平拉力(kN)标高(m) 锚孔直径(m) 锚固角度(°)锚杆间距(m) 安全系数1 63.00 -2.00 0.15 15.00 1.50 1.502 80.00 -5.00 0.15 15.00 1.50 1.50—————————————————————————————————————————一、第一阶段,第1层拉锚的计算：参照规范要求，锚杆的拉力设计值取支点计算力乘以侧壁重要系数的1.25倍。

基坑锚杆支护施工方案计算书.

基坑锚杆支护施工方案计算书一、设计方案概述本计算书旨在对基坑锚杆支护施工方案进行详细计算和分析，确保工程施工的顺利进行。

基坑锚杆支护工程是在基坑开挖过程中为了稳定周围土体，控制基坑变形而进行的支护措施。

本方案将对基坑锚杆支护的设计参数、计算方法和实施方案进行详细说明，为工程施工提供技术支持。

二、设计参数1.基坑深度：100 米2.土体重度：18 kN/m³3.设计抗拔力：1200 kN4.锚杆直径：50 毫米5.锚杆埋设深度：8 米6.土层平均抗剪强度：30 kPa三、计算方法在进行基坑锚杆支护设计计算时，需要考虑锚杆的受力计算、土体的变形特性、锚杆的受载性能等因素。

具体计算公式如下：1. 锚杆受力计算根据静力平衡原理，锚杆的抗拔力计算公式为： \[ F = \text{土体重力} +\text{摩擦力} \] 其中，摩擦力可按以下公式计算： \[ F = A \times \sigma \times L \times \mu \] 式中，A 为锚杆横截面积，\(\sigma\) 为土体重度，L 为土层深度，\(\mu\) 为土体抗剪强度。

2. 土体变形计算考虑到土体在基坑开挖过程中的变形特性，需要进行土体变形计算，以确定锚杆的设计埋设深度和间距。

3. 受载性能分析通过对锚杆的受力计算和土体变形计算，可以进行受载性能分析，以确定锚杆的数量、直径和埋设深度，确保基坑支护的稳定性。

四、施工方案基于以上的设计参数和计算方法，制定如下基坑锚杆支护施工方案： 1. 锚杆选材：锚杆选用高强度合金钢材料，确保锚杆的受载性能。

2. 锚杆布设：按照设计要求，合理布设锚杆，保证锚杆的受力均匀。

3. 质量控制：加强现场质量管理，确保施工过程中的锚杆埋设深度、间距等设计参数符合要求。

4. 监测安全：施工过程中需要进行锚杆受力监测，及时调整方案，确保基坑支护的安全性。

五、总结基坑锚杆支护施工方案计算书对于基坑工程施工具有重要的指导作用。

抗浮锚杆计算书

锚杆设计计算锚杆轴向拉力单位面积抗浮力为51kN/m 2，本次设计锚杆间距按×正方形网格布置，锚杆布置详见《抗浮锚杆平面布置图》。

单根锚杆轴向拉力标准值Nak ： N ak ＝51kN/m 2××＝204kN 单锚杆轴向拉力设计值N t ： N t =r Q N ak式中：r Q ——荷载分项系数，可取；经计算：N t =×204kN=。

取N t =266kN 计算。

锚杆杆体截面面积A s ≥yktt f N K 《岩土锚杆（索）技术规程》（CECS22：2005）中式式中 A s ----锚杆杆体截面面积K t ------锚杆杆体的抗拉安全系数，取 N t ----锚杆的轴向拉力设计值，取266kNf yk ----钢筋的抗拉强度标准值400N/mm 2(III 级钢筋抗拉强度标准值)根据计算公式，计算如下：A s ≥yktt f N K ≥4002666.1××1000≥1064mm 2取3根Φ22III 级螺纹钢筋，3A 22=1140mm 2＞1064mm 2，满足要求。

锚杆长度l a ＞ψπmg tDf KN 《岩土锚杆（索）技术规程》（CECS22：2005）中式式中 K ——锚杆锚固体的抗拔安全系数，取N t ——锚杆的轴向拉力设计值266kN D ——锚杆锚固段的钻孔直径146mmf mg ——锚固段注浆体与地层间的粘结强度标准值（kPa ），基底地层主要为卵石层，参考地勘报告及相关规范结合乐山地区施工经验，取120kPa 。

ψ----锚固长度对粘结强度的影响系数，根据规范取l a ＞ψεπms tf d n KN 《岩土锚杆（索）技术规程》（CECS22：2005）中式式中 K ——锚杆锚固体的抗拔安全系数，取N t ——锚杆的轴向拉力设计值266kN n ——钢筋根数，取3根d ——钢筋直径（mm ），取Φ22III 级螺纹钢筋ε——多钢筋界面的粘结强度降低系数，根据规范取f ms ——锚固段注浆体与筋体间的粘结强度标准值（kPa ），取2000ψ——锚固长度对粘结强度的影响系数，根据规范取根据计算公式，计算如下：l a ＞ψπmg tDf KN ＞2.112014614.32660.2×××××1000＞l a ＞ψεπms tf d n KN＞2.120008.02214.332660.2×××××××1000＞取两式中大值，取锚杆锚固长度为，建议取。

锚杆承载力计算书

mm 2
La1
≔
―― K ⋅― Nt ―= π ⋅ D ⋅ fmg ⋅ ψ
10.94
m
La2
≔
ห้องสมุดไป่ตู้
――K―⋅ N― t ――= 0.66 n ⋅ π ⋅ d ⋅ ε ⋅ fms ⋅ ψ
m
锚杆锚固段长度取值：
La ≔ max ⎛⎝La1 , La2⎞⎠ = 10.94 m
锚杆承载力计算书
1. 规范依据《建筑地基基础设计规范》（GB50007-2011）以下简称基础规范广东省标准《建筑地基基础设计规范》（DBJ15-31-2016）以下简称广东省基础规范《建筑工程抗浮技术标准》（JGJ 476-2019）以下简称抗浮标准《岩土锚杆（索）技术规程》（CECS 22:2005）以下简称锚杆规程《岩土工程地质勘察报告》以下简称地勘报告
d ≔ 200 mm D ≔ d = 200 mm ψ ≔ 0.8 fms ≔ 2000 kPa K ≔ 2.2 Nt ≔ 300 kN fyk ≔ 400 MPa n≔1 ε≔1
锚杆杆体抗拉安全系数: 锚杆杆体截面面积:
锚杆锚固段长度计算:
Kt ≔ 1.8
As
≔
― Kt ⋅― Nt― = 1350 fyk
2.计算过程
锚固段注浆体与地层粘结强度标准值(查表或地勘报告）:
fmg ≔ 120 kPa
锚杆直径: 锚杆锚固段的钻孔直径: 锚固长度对粘结强度的影响系数: 锚固段主讲体与筋体间粘结强度标准值: 锚杆抗拔安全系数: 锚杆轴向拉力设计值: 钢筋屈服强度标准值: 钢筋根数: 多根钢筋粘结强度降低系数:
