机械设计各章习题答案
机械设计基础 课后习题答案 第三版 高等教育出版社课后答案(1-18章全)
机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
机械设计基础课后习题答案(第四版)
目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。
1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。
(完整版)机械设计课后习题答案
第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。
（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。
第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。
第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。
第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。
（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。
（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。
2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。
答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。
变载荷大小、位置、方向随时间变化的载荷。
名义载荷在理想的平稳工作条件下作用在零件上的载荷。
计算载荷计算载荷就是载荷系数K和名义载荷的乘积。
静应力不随时间变化或随时间变化很小的应力。
变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。
（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。
使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。
具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。
主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。
机械设计习题及答案
机械设计习题第一章机械设计概述思考题1.1 一部完整的机器由哪几部分组成?1.2 设计机器时应满足哪些基本要求?1.3 设计机械零件时应满足哪些基本要求?1.4 机械零件的计算准则与失效形式有什么关系? 常用的计算准则有哪些? 它们各针对什么失效形式?1.5 什么叫机械零件的可靠度?它与零件的可靠性有什么关系? 机械零件的可靠度与失效率有什么关系?1.6 机械零件的设计计算有哪两种方法? 它们各包括哪些内容? 各在什么条件下采用?1.7 机械零件设计的一般步骤有哪些? 其中哪个步骤对零件尺寸的确定起决定性的作用? 为什么?1.8 选择零件材料时要了解材料的哪些主要性能? 合理选择零件材料的原则是什么?1.9 机械设计时为什么要考虑零件的结构工艺性问题? 主要应从哪些方面来考虑零件的结构工艺性?1.10 什么是标准化、系列化和通用化?标准化的重要意义是什么?1.11 机械设计方法通常分哪两大类?简述两者的区别和联系。
1.12 什么是传统设计方法?传统设计方法又分哪3种? 各在什么条件下被采用?1.13 什么是现代设计方法?简述现代设计方法的特点。
第四章带传动思考题4.1 按工作原理的不同，带传动的主要类型有哪些?各自适用于什么场合?4.2 V带传动为什么比平带传动的承载能力大?4.3 影响带传动承载能力的因素有哪些? 如何提高带传动的承载能力?4.4 什么是弹性滑动? 什么是打滑? 它们对带传动有何影响? 是否可以避免?4.5 一般情况下，带传动的打滑首先发生在大带轮上还是小带轮上? 为什么?4.6 简述V带传动的极限有效拉力F elim与摩擦系数f，小带轮包角α1及初拉力F0之间的关系。
4.7 分析带传动工作时带截面上产生的应力及其分布，并指出最大应力发生处。
4.8 简述带传动的主要失效形式和设计准则。
4.9 机械传动系统中，为什么一般将带传动布置在高速级?4.10 如何确定小带轮的直径?4.11 为什么V 带剖面的楔角为40°，而带轮的槽角则为32°、34°、36°或38°? 4.12 试说明公式L K K P P P α)(00'0∆+=中各符号的含义。
机械设计基础习题及答案4套
机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。
（a）(b) (c)2、一简易冲床的初拟设计方案如图。
设计者的思路是：动力由齿轮1输入，使轴A连的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。
(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。
题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。
各相切轮之间作纯滚动。
试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。
4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

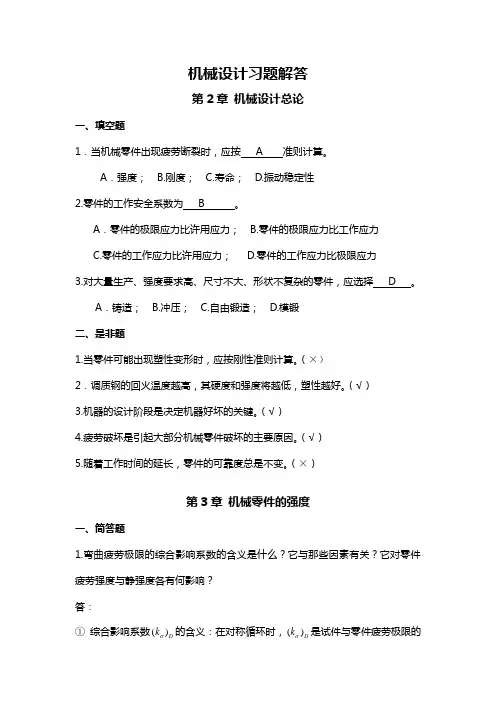

机械设计习题解答
机械设计习题解答第2章机械设计总论一、填空题1．当机械零件出现疲劳断裂时，应按 A 准则计算。
A．强度； B.刚度； C.寿命； D.振动稳定性2.零件的工作安全系数为 B 。
A．零件的极限应力比许用应力； B.零件的极限应力比工作应力C.零件的工作应力比许用应力；D.零件的工作应力比极限应力3.对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择 D 。
A．铸造； B.冲压； C.自由锻造； D.模锻二、是非题1.当零件可能出现塑性变形时，应按刚性准则计算。
（×）2．调质钢的回火温度越高，其硬度和强度将越低，塑性越好。
（√）3.机器的设计阶段是决定机器好坏的关键。
（√）4.疲劳破坏是引起大部分机械零件破坏的主要原因。
（√）5.随着工作时间的延长，零件的可靠度总是不变。
（×）第3章机械零件的强度一、简答题1.弯曲疲劳极限的综合影响系数的含义是什么？它与那些因素有关？它对零件疲劳强度与静强度各有何影响？答：① 综合影响系数()D k σ的含义：在对称循环时，()D k σ是试件与零件疲劳极限的比值；在非对称循环时，()D k σ是试件与零件极限应力幅的比值。
② ()D k σ与零件的有效应力集中系数、尺寸系数、表面状态系数有关。
③ ()D k σ对零件的疲劳强度有影响，对零件的静强度没有影响。
2.零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别？零件和材料试件的失效形式是否总是相同的？为什么？答：① 零件的等寿命疲劳曲线相对于材料试件的等寿命疲劳曲线下移了一段距离。
② 在相同变应力作用下，两者的失效规律并不总是相同的，因为零件疲劳曲线中疲劳破坏的范围增大了。
3.试说明承受循环变应力的机械零件，在什么情况下可按静条件强度计算？在什么情况下按疲劳强度条件计算？答：承受循环变应力的机械零件，当应力循环次数310N ≤时，按静强度条件计算；当极限应力点与疲劳极限应力曲线中的屈服曲线相交时，也按静强度计算。
机械设计-习题集答案
第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。
答：零件是组成机器的不可拆的基本单元，即制造的基本单元。
如齿轮、轴、螺钉等。
构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。
如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。
部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。
1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。
在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。
1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。
第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。
原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。
2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。
设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。
2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。
常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。
2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。
强度条件为[]σσ≤。
提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。
《机械设计基础》各章习题.
第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。
《机械设计基础》分章复习题及标准答案
《机械设计基础》分章复习题及答案第1章绪论1．（机械）是机器与机构的总称。
2. ( D )是专用零件。
A）螺栓B）齿轮 C）滚动轴承 D）曲轴3．构件是机器的（运动）单元体，零件是机器的（制造）单元体。
4．机构由（构件）组合而成，它们之间具有确定的 (相对运动）。
5. 机构与机器相比，不具备下面（ C ）特征。
A. 人为的各个实物组合B. 各实物之间有确定的相对运动C. 做有用功或转换机械能D. 价格较高6. 在机械中属于制造单元的是 ( C ) 。
A）. 机构 B）. 构件 C）. 零件 D）. 部件7．把各部分之间具有确定相对运动构件的组合称为（ C ）。
A. 机器B. 机械C. 机构D. 机床8. 构件是加工制造的单元，零件是运动的单元。
（×）9. 同一构件中的零件相互之间没有相对运动。
（√）10. 机构与机器的区别是：机构的主要功用在于传递运动或转换运动形式，而机器的主要功用在于为了生产目的而利用或转换机械能。
（√）11. 两个构件之间的连接称为运动副。
（×）12. 指出并说明机械的各组成部分。
答：机械的各组成部分包括：原动机：提供动力；传动装置：传递运动和动力；工作机：执行部分；控制系统：根据机械系统的不同工况对原动机、传动装置和工作机实施控制的装置。
13.机构的主要特征是什么？答：机构由构件组成，且各构件之间具有确定的相对运动。
第2章平面机构的运动简图及自由度1．运动副是使两构件直接接触而又能产生相对运动的连接，机构中各构件间运动和动力的传递都是由运动副来实现的。
2．按接触形式不同，运动副可分为高副和低副。
两构件之间以面接触所组成的运动副称为低副，两构件之间通过点或线接触所组成的运动副称为高副。
3. 对组成运动副两构件之间的相对运动所加的限制称为约束。
4. 当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为 2 个，至少为 1 个。
机械设计课后习题答案__徐锦康
机械设计答案第1章机械设计概论1－2 设计机器时应满足哪些基本要求？答：1、功能要求满足机器预定的工作要求，如机器工作部分的运动形式、速度、运动精度和平稳性、需要传递的功率，以及某些使用上的特殊要求（如高温、防潮等）。
2、安全可靠性要求（1）使整个技术系统和零件在规定的外载荷和规定的工作时间内，能正常工作而不发生断裂、过度变形、过度磨损、不丧失稳定性。
（2）能实现对操作人员的防护，保证人身安全和身体健康。
（3）对于技术系统的周围环境和人不致造成危害和污染，同时要保证机器对环境的适应性。
3、经济性在产品整个设计周期中，必须把产品设计、销售及制造三方面作为一个系统工程来考虑，用价值工程理论指导产品设计，正确使用材料，采用合理的结构尺寸和工艺，以降低产品的成本。
设计机械系统和零部件时，应尽可能标准化、通用化、系列化，以提高设计质量、降低制造成本。
4、其他要求机械系统外形美观，便于操作和维修。
此外还必须考虑有些机械由于工作环境和要求不同，而对设计提出某些特殊要求，如食品卫生条件、耐腐蚀、高精度要求等。
1－4 机械零件的计算准则与失效形式有什么关系？常用的设计准则有哪些？它们各针对什么失效形式？答：在设计中，应保证所设计的机械零件在正常工作中不发生任何失效。
为此对于每种失效形式都制定了防止这种失效应满足的条件，这样的条件就是所谓的工作能力计算准则。
它是设计机械零件的理论依据。
常用的设计准则有：1、强度准则：确保零件不发生断裂破坏或过大的塑性变形，是最基本的设计准则。
2、刚度准则：确保零件不发生过大的弹性变形。
3、寿命准则：通常与零件的疲劳、磨损、腐蚀相关。
4、振动稳定性准则：高速运转机械的设计应注重此项准则。
5、可靠性准则：当计及随机因素影响时，仍应确保上述各项准则。
1－7 机械零件设计的一般步骤有哪些？其中哪个步骤对零件尺寸的确定起决定性的作用？答：机械零件设计的一般步骤有：1、选择零件类型、结构；2、计算零件上的载荷；3、选择零件的材料；4、确定计算准则；5、理论设计计算；6、结构设计；7、校核计算；8、绘制零件工作图；9、编写计算说明书及有关技术文件其中步骤4对零件尺寸的确定起决定性的作用。
机械设计课后答案(吕宏、主编)
第一章绪论习题答案思考题(2)什么是专用零件？什么是通用零件？试举例说明。
(3）机械设计的研究对象是什么？学习时应注意哪些问题？(4）机械零件的主要失效形式及设计准则是什么？(2）答：所谓通用零件实际是指各种机器都经常使用的零件。
如轴、轴承和齿轮等。
专用零件是某些机器使用的零件，例如：发动机中的曲轴、汽轮机中的叶片。
(3）答：本课程是研究普通条件下，一般参数的通用零件的设计理论与设计方法。
学习时应注意以下问题：1）理论联系实际。
2）抓住课程体系。
3）要综合运用先修课程的知识解决机械设计问题。
4）要理解系数引入的意义。
5）要努力培养解决工程实际问题的能力。
(4）答：机械零件的主要失效形式有强度失效（因强度不足而断裂）、刚度失效（过大的变形）、磨损失效（摩擦表面的过度磨损），还有打滑和过热，联接松动，管道泄漏，精度达不到要求等等。
设计准则是 强度准则 刚度准则 耐磨性准则 振动稳定性准则 热平衡准则 可靠性准则第二章 带 传 动 习 题1. 选择题1) 带传动中，在预紧力相同的条件下，V 带比平带能传递较大的功率，是因为V 带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮 (4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始5) V 带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。
(1)松弛 (2)颤动 (3)疲劳破坏 (4)弹性滑动7) 带传动正常工作时，紧边拉力1F 和松边拉力2F 满足关系 2 。
机械设计(第八版)课后习题答案(最新,参考答案)
3到13章答案 免费下载 0财富值西北工业大学机械原理及机械零件教研室 编著第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-ζ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N ζζNM P a 3.324105.2105180946920112=⨯⨯⨯==--N N ζζNM P a 0.227102.6105180956930113=⨯⨯⨯==--N N ζζN3-2已知材料的力学性能为MPa 260=s ζ，MPa 1701=-ζ，2.0=ζΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 0012ζζζΦζ-=-ζΦζζ+=∴-1210M P a 33.2832.0117021210=+⨯=+=∴-ζΦζζ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=αζ，查附图3-1得78.0≈ζq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=ζζζq查附图3-2，得75.0=ζε；按精车加工工艺，查附图3-4，得91.0=ζβ，已知1=q β，则 35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q ζζζζββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =ζ，应力幅MPa 20a =ζ，试分别按①C r =②C ζ=m ，求出该截面的计算安全系数ca S 。
机械设计习题及答案
机械设计复习题第二章螺纹连接一、填空题1.紧固连接件的基本类型包括、、和。
2.按螺栓主要受力状况不同可分为螺栓连接和螺栓连接。
3.对于螺纹的防松，就其工作原理来看，可分为、和三种。
4.对于受拉螺栓，只能承受静载荷的为螺栓。
5.设螺栓的刚度为c1，被连接件的刚度为c2，工作载荷F、预紧力F’和残余预紧力F’’。
写出以上三个载荷作用时的相互关系式。
（1）螺栓总拉力：（2）预紧力：（3）残余预紧力：6.当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用。
7.受翻转扭矩的螺栓组，靠近扭矩侧的螺栓受到了向上的拉力，其预紧力将减小。
8.螺栓组连接按受力形式可分为、、和受翻转力矩四种形式。
9.螺旋连接能满足的自锁条件是，防松的根本问题在于。
10紧螺栓连接在按拉伸强度计算时，为了安全，应将拉伸载荷增加到原来的倍。
11.对受轴向工作载荷作用的紧螺栓连接，当预紧力F′和轴向工作载荷F一定时，为减小螺栓所受的总拉力F0，通常采用的方法是减小的刚度或增大的刚度。
12.从防松工作原理上看，弹簧垫圈属于防松，止动垫圈与圆螺母配合属于防松措施。
13.螺纹拧紧的作用包括、和。
14.当所受轴向载荷通过时，螺栓组中各螺栓承受的相等。
二、简答题1.提高螺栓连接强度的措施包括哪些？2.螺栓连接的主要失效形式是什么？主要发生在什么部位？为什么？3.作出受拉螺栓连接螺栓的伸长量和所受工作载荷之间的关系，并推导出螺栓总拉力计算公式。
4.当螺纹副满足自锁条件时，为什么要进行螺纹防松？四、计算题1.（例2-1）已知一机器底座用10个螺栓与地基连接，如图所示。
螺栓之间的相对距离为100mm，所受的工作载荷为M=500N·m。
试设计此螺栓组连接的螺栓直径。
取相对系数刚度为2.图示螺栓联接中，采用两个M16（小径d1=13.835mm，中径d2=14.701.mm，）的普通螺栓，螺栓材料为45钢，8.8级，σs=640MPa，联接时不严格控制预紧力（取安全系数S S=4，被联接件接合面间的摩擦系数f=0.2。
机械设计基础习题含答案
《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途：Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。
第2章现代设计方法简介2-1 简述三维CAD系统的特点。
2-2 试写出优化设计数学模型的一般表达式并说明其含义。
2-3 简述求解优化问题的数值迭代法的基本思想。
2-4 优化设计的一般过程是什么？2-5 机械设计中常用的优化方法有哪些？2-6 常规设计方法与可靠性设计方法有何不同？2-7 常用的可靠性尺度有那些？2-8 简述有限元法的基本原理。
2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。
第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。
3-2 平面机构具有确定运动的条件是什么?3-3 运动副分为哪几类？它在机构中起何作用？3-4 计算自由度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自由度。
3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自由度。
3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自由度。
3-9 试判断图a、b、c所示各构件系统是否为机构。
若是，判定它们的运动是否确定（图中标有箭头的构件为原动件）。
3-10 计算图a、b、c、d、e、f所示各机构的自由度，如有复合铰链、局部自由度、或虚约束请指出。
并判定它们的运动是否确定（图中标有箭头的构件为原动件）。
机械设计各章习题答案
1章 齿轮传动一、补充题1. 在齿轮传动的设计和计算中，对于以下参数和尺寸应标准化的有 〔1〕、〔6〕 ；应圆整的有 〔5〕、〔9〕 ；没有标准的化也不应圆整的有 〔2〕、〔3〕、〔4〕、〔7〕、〔8〕、〔10〕 。
（1） 斜齿圆柱齿轮的法面模数m n ；〔2〕斜齿圆柱齿轮的端面模数m t ；(3) 分度圆直径d ； 〔4〕齿顶圆直径d a ； (5) 齿轮宽度B ；〔6〕分度圆压力角α；〔7〕斜齿轮螺旋角β；(8) 变为系数x ；〔9〕中心距a ； 〔10〕齿厚s2．材料为20Cr 的齿轮要到达硬齿面，适宜的热处理方法是 〔2〕 。
〔1〕整体淬火；〔2〕渗碳淬火；〔3〕调质；〔4〕外表淬火3．将材料为45钢的齿轮毛坯加工成为6级精度硬齿面直齿圆柱外齿轮，该齿轮制造工艺顺序应是 〔1〕 为宜。
（1） 滚齿、外表淬火、磨齿；〔2〕滚齿、磨齿、外表淬火；（2） 外表淬火、滚齿、磨齿；〔4〕滚齿、调质、磨齿4．在以下措施中， 〔2〕 不利于减轻和防止齿面点蚀发生。
（1） 提高齿面硬度；〔2〕采用粘度低的润滑油；〔3〕降低齿面粗糙度值；〔4〕采用较大的变位系数5．一对正确啮合的标准渐开线齿轮做减速传动时，如两轮的材料、热处理及齿面硬度均一样，那么齿根弯曲应力 〔1〕 。
〔1〕21F F σ>σ； 〔2〕21F F σ=σ；〔3〕21F F σ<σ6．有两个标准直齿圆柱齿轮，齿轮1的模数30511==Z ,mm m 齿数；齿轮2的模数50322==Z ,mm m 齿数，那么齿形系数和应力校正系数的乘积11Sa Fa Y Y 〔1〕 22Sa Fa Y Y〔1〕大于；〔2〕等于；〔3〕小于；〔4〕不一定大于、等于或小于2章 V 带传动一、 选择与填空1．带传动正常工作时，紧边拉力F 1和松边拉力F 2满足关系 〔2〕 。
〔1〕F 1 =F 2 〔2〕F 1- F 2 = F e 〔3〕F 1/F 1=e f α 〔4〕F 1+F 2=F 02. 假设将传动比不为1的平带传动的中心距减少1/3，带长做相应调整，而其它条件不变，那么带传动的最大有效拉力F ec 〔3〕。
机械设计基础课后习题答案(第四版)
机械设计基础课后习题答案(第四版) 第1章总论课后习题答案题1-1试述机械与机构、零件与构件、运动副与约束的涵义。
答：机械是机器与机构的总称。
其中机构是指用来传递与交换运动和力的可动的装置；机器是由若干构件以运动副相联接并具有确定相对运动，用来完成有用的机械功或转换机械能的组合体；机器用来完成有用的机械功或转换机械能，而机构在习惯上主要是指传递运动的机械（如仪表等）以及从运动的观点加以研究而言的。
机器中必包含一个或一个以上的机构。
零件是机器及各种设备的基本组成单元；根据机器功能、结构要求，某些零件需固联成没有相对运动的刚性组合，成为机器中运动的一个基本单元体，通常称为构件；构件与零件的区别在于：构件是运动的基本单元，而零件是制造的基本单元；有时一个单独的零件也是一个最简单的构件。
构件与构件之间通过一定的相互接触与制约，构成保持确定相对运动的“可动联接”，这种可动联接称为“运动副”；当构件之间用运动副联接以后，在其联接处，它们之间的某些相对运动将不能实现，这种对于相对运动的限制称为运动副的约束。
题1-2机械运动简图和装配图有何不同？正确绘制运动简图应抓住哪些关键？请画出图1-1所列机构和机械的运动简图。
陈秀宁机械设计基础教材答案答：把复杂的机械采用一些简单的线条和规定的符号将其传动系统、传动机构间的相互联系、运动特性表示出来，表示这些内容的图称为机械运动简图；装配图是表示机器或部件的图样，它是生产中的主要技术文件之一；从机械运动简图中可以清晰地看出原动机的运动和动力通过哪些机构、采用何种方式，使机器工作部分实现怎样的运动；根据运动简图再配上某些参数便可进行机器传动方案比较、运动分析和受力分析，并为机械系统设计、主要传动件工作能力计算、机件（构件和零件之统称）结构具体化和绘制装配图提供条件。
根据实际机械绘制其运动简图时，首先应分清各种机构，判别固定构件与运动构件，数出运动构件的数目，并根据构件间相对运动性质确定其运动副的类型；测量各个构件上的运动尺寸，然后根据这些尺寸选择适当的长度比例尺和视图平面用规定的或惯用的机构、构件和运动副的代表符号绘制简图；最后仔细检查运动构件的数目、运动副的类型和数目及其相对位置与联接关系等是否正确，否则将不能正确反映实际机械的真实运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1章 齿轮传动一、补充题1、 在齿轮传动的设计与计算中,对于下列参数与尺寸应标准化的有 (1)、(6) ;应圆整的有 (5)、(9) ;没有标准的化也不应圆整的有 (2)、(3)、(4)、(7)、(8)、(10) 。
（1）斜齿圆柱齿轮的法面模数m n ;(2)斜齿圆柱齿轮的端面模数m t;(3) 分度圆直径d; (4)齿顶圆直径d a ; (5) 齿轮宽度B;(6)分度圆压力角α;(7)斜齿轮螺旋角β;(8) 变为系数x;(9)中心距a; (10)齿厚s2.材料为20Cr 的齿轮要达到硬齿面,适宜的热处理方法就是 (2) 。
(1)整体淬火;(2)渗碳淬火;(3)调质;(4)表面淬火3.将材料为45钢的齿轮毛坯加工成为6级精度硬齿面直齿圆柱外齿轮,该齿轮制造工艺顺序应就是 (1) 为宜。
（1） 滚齿、表面淬火、磨齿;(2)滚齿、磨齿、表面淬火;（2） 表面淬火、滚齿、磨齿;(4)滚齿、调质、磨齿4.在下列措施中, (2) 不利于减轻与防止齿面点蚀发生。
（1） 提高齿面硬度;(2)采用粘度低的润滑油;(3)降低齿面粗糙度值;(4)采用较大的变位系数5.一对正确啮合的标准渐开线齿轮做减速传动时,如两轮的材料、热处理及齿面硬度均相同,则齿根弯曲应力 (1) 。
(1)21F F σ>σ; (2)21F F σ=σ;(3)21F F σ<σ6.有两个标准直齿圆柱齿轮,齿轮1的模数30511==Z ,mm m 齿数;齿轮2的模数50322==Z ,mm m 齿数,则齿形系数与应力校正系数的乘积11Sa Fa Y Y (1) 22Sa Fa Y Y(1)大于;(2)等于;(3)小于;(4)不一定大于、等于或小于 2章 V 带传动一、 选择与填空1.带传动正常工作时,紧边拉力F 1与松边拉力F 2满足关系 (2) 。
(1)F 1 =F 2 (2)F 1 - F 2 = F e (3)F 1 /F 1 =e f α(4)F 1 +F 2 =F 02、 若将传动比不为1的平带传动的中心距减少1/3,带长做相应调整,而其它条件不变,则带传动的最大有效拉力F ec (3) 。
(1) 增大 (2)不变 (3)降低3章 滚动轴承补充习题一、选择与填空题1、说明下列型号滚动轴承的类型、内径、公差登记、直径系列与结构特点。
6305、5316、N316/P6、30306、6306/P5、30206。
并指出其中具有下列特征的轴承:（1） 径向承载能力最高与最低的轴承有 (2) ;(2)轴向承载能力最高与最低的轴承有 (2) ;(3)极限转速最高与最低的轴承有 (2) ;(4)公差等级最高的轴承有 (1) ;(5)承受轴向径向联合载荷的能力最高的轴承有 (1) 。
(1)1种 (2)2种 (3)3种 (4)4种2.若一对滚动轴承的基本额定寿命为537000转,则该轴承所受的当量动载荷 (1) 基 本额定动载荷。
(1)大于 (2)等于 (3)小于3.向心推力轴承承受轴向载荷的能力与 (4) 有关。
（1） 轴承宽度 (2)滚动体数目 (3)轴承的载荷角 (4)轴承的接触角4.滚动轴承都有不同的直径系列(如:轻、中、重等)。
当两向心轴承代号中仅直径系列不同时,这两轴承的区别在于 (2) 。
（1） 内、外径都相同,滚动体数目不同 (2)内径相同,外径与宽度不同（2） 内、外径都相同,滚动体大小不同 (2)外径相同,内径与宽度不同5.在保证轴承工作能力的条件下,调心轴承内、外圈轴线间可倾斜的最大角度为 (4) ,而深沟球轴承内、外圈轴线间可倾斜的最大角度为 (2) 。
(1)43''~ (2)618''~ (3)︒︒21~ (4)︒︒32~6.轴向载荷的存在对向心推力轴承径向承载能力的影响就是: (4) 。
(1)提高承载能力(2)降低承载能力(3)无影响 (4)在一定范围内提高承载能力4章 滑动轴承一、 选择题与填空题1.宽径比B/d 就是设计滑动轴承时首先确定的重要参数之一,通常取B/d == (3) 。
(1)1～10 (2) 0、1～1 (3) 0、4～2 (4) 3～52.巴氏合金通常用于作滑动轴承的 (2) 。
(1)轴套 (2)轴承衬 (3)含油轴瓦 (4)轴承座3. (1) 不就是滑动轴承的特点。
(1)启动力矩小 (2)对轴承材料要求高 (3)供油系统复杂(4)高、低速运转性能均好5章键、花键、无键联接与销联接一、选择与填空1.设计键联接时键的截面尺寸通常根据 (4) 按标准选择。
(1)所传递转矩的大小 (2)所传递功率的大小 (3)轮毂的长度 (4)轴的直径3.在载荷性质相同时,导向平键联接的许用压力取得比普通平键联接的许用挤压应力小,这就是为了 (1) 。
(1)减轻磨损 (2)减轻轮毂滑移时的阻力 (3)补偿键磨损后强度的减弱 (4)增加导向的精度4.楔键联接的主要缺点就是 (4) 。
(1)键的斜面加工困难 (2)键安装时易损坏 (3)键楔紧后在轮毂中产生初应力 (4)轴与轴上零件对中性差6章联轴器与离合器一、选择与填空1.牙嵌离合器的许用压力与许用弯曲应力与 (2) 有关。
K (2)接合时的转速状态 (3)齿的形状(1)工作情况系数A2.多盘摩擦离合器的内摩擦盘有时做成碟型,这就是为了 (3) 。
(1)减轻盘的磨损 (2)提高盘的刚性 (3)使离合器分离迅速 (4)增大当量摩擦系数7章链传动设计补充习题一、选择与填空1.与带传动相比较,链传动的主要特点之一就是 (3) 。
(1)缓冲减振 (2)过载保护 (3)无打滑2.多排链的排数不宜过多,这主要就是因为排数过多则 (2) 。
(1)给安装带来困难 (2)各排链受力不均严重 (3)链传动轴向尺寸过大 (4)链的质量过大8章零件的强度一、选择与填空1、结构尺寸相同的零件分别采用HT200、35钢与40CrNi钢制造,其中有效应力集中系数最大的就是40CrNi,最小的就是HT200零件。
2、零件的截面形状一定,当截面尺寸增大时,其疲劳极限值将随之 (3) 。
(1)增高 (2)不变 (3)降低3、机械零件受载时,在几何不连续 (或零件结构形状及尺寸突变)处产生应力集中,应力集中的程度通常随材料强度的增大而增大。
4、在载荷与几何形状相同情况下,钢制零件间的接触应力大铸铁零件间的接触应力小。
5、两零件的材料与几何尺寸都不相同,以曲面接触受载时,两者的接触应力值 (1) 。
1)相等 (2) 不相等 (3) 就是否相等与材料与集合尺寸有关9章 蜗杆传动一、 选择与填空题:1.在蜗杆传动中,已知作用在蜗杆上的轴向力N 880N 180011==t a F ,F 圆周力。
因此, 作用在蜗轮上的轴向力----------------------------==N F ,N F t a 180088022圆周力。
2、对闭式蜗杆传动进行热平衡计算,其主要目的就是为了防止温升过高导致 (4) 。
(1)材料的机械性能下降 (2)润滑油变质 (3)蜗杆热变形过大 (4)润滑条件恶化 3.蜗杆传动的当量摩擦系数v f 随齿面相对滑动速度的增大而 (3) 。
(1)增大 (2)不变 (3)减少4.一般蜗杆头数常取 (3) 。
(1)1,2,3,4 (2)1,2,3,4,5,(3)1,2,4,6 (4)1,2,3,4,5,610章 螺纹联接与螺旋传动一、选择与填空1.普通螺纹联接的公称直径指的就是螺纹的 大径 ,计算螺纹的摩擦力矩时使用的 就是螺纹的 中径 ,计算螺纹危险截面时使用的就是螺纹的 小径 。
2.管螺纹的公称直径指的就是 管子的内径 ,英制管螺纹的牙型角为55°,米制管螺 纹的牙型角为 60° 。
3.螺纹升角ϕ增大,则联接的自锁性 (3) ,传动的效率 (1) ;牙型角α增大,则螺纹的自锁性 (1) ,传动的效率 (3) 。
(1) 提高 (2)不变 (3) 降低4.螺纹联接的精度等级分别为 A 、B 、C 级 ,一般螺纹联接通常选用 C 级 精度。
5.在承受横向载荷或旋转力矩的普通紧螺栓联接中,螺栓杆 (3) 作用。
(1)受切应力 (2) 受拉应力 (3)受扭转切应力与拉力 (4)只可能受切应力,又可能受拉应力6.紧螺栓联接受轴向外载荷。
假定螺栓的刚度b C 与被联接件的刚度m C 相等,联接 的预紧力为p Q 要求受载后接合面不分离,当外载荷F 等于预紧力p Q 时,则 (4) 。
(1)被联接件分离,联接失效 (2)被联接件即将分离,联接不可靠 (3)联接可靠,但不能继续加载 (4) 联接可靠,只要螺栓强度足够,还可以继续加大外载荷F 。
7、 甲、乙两只厚度不同的螺母,用于同样的受力与结构条件的联接中,甲可旋10圈,乙可旋30圈,它们的联接强度就是 (C) 。
A 、甲大于乙;B 、乙大于甲;C 、甲乙基本相同;D 、谁大谁小不一定。
8.普通螺纹的牙型角α=60°,当摩擦系数f=0、10时,则该螺纹副的当量摩擦系数f υ等于(2) 。
(1) 0、105 (2) 0、115 (3) 0、1115 (4) 0、10411章.轴补充习题一、 选择与填空题1.轴上安装有过盈联接零件时,应力集中将发生在轴上 (2) 。
(1)轮毂中间部位 (2)沿轮毂两端部位 (3)距离轮毂端部为1/3轮毂长度处2.在进行轴的疲劳强度计算时,若同一截面上有几个应力集中源,则应力集中系数应取为 (2) 。
(1)各应力集中系数 (2)其中较大值 (3)平均值 (4)其中较小值3.按当量弯矩计算轴的强度时,公式22) T (α+=M M ca 中,系数α就是考虑(2) 。
(1)材料抗弯与抗扭的性能不同 (2)弯曲应力与扭转切应力的循环性质不同 (3)强度理论的要求4.对轴进行表面强化处理,可以提高轴的 (3) 。
(1)静强度 (2)刚度 (3)疲劳强度 (4)耐冲击性能 12章 绪 论一、选择题1.下列第 (1) 项的零件为标准件。
(1)减速器中的滚动轴承 (2)电动机轴 (3)发动机气门弹簧 (4)曲轴轴瓦2.下列第 (2) 项的设备就是机构,而不就是机器。
(1)龙门刨床 (2)机械手表 (3)拖拉机 (4)压缩机3、下列四种叙述中 (4) 就是正确的。
(1)变应力只能由变载荷产生 (2)静载荷不能产生变应力(3)变应力就是由静载荷产生 (4)变应力就是由变载荷产生,也可能由静载荷产生4.绘制设计零件的极限应力简图时,所必须的已知数据就是 (1) 。
(1)σ-σσσK ,,,s 01 (2)τ-σσσK ,,,s 01 (3)σσ-ϕσσK ,,,s 1 (4)τσ-ϕσσK ,,,015.当温度升高时,润滑油的粘度 (2) 。
