机载LiDAR的发展历史
机载激光雷达的应用现状及发展趋势
机载激光雷达的应用现状及发展趋势摘要：机载激光雷达是一种应用越来越广泛的对地观测系统，本文简要介绍了机载LIDAR系统及其测量原理，并重点综述了机载LIDAR的应用现状最后对其发展趋势进行了展望。
关键字：激光；激光器；激光技术；激光雷达一、机载LIDAR的技术原理机载激光雷达（Light Detection And Ranging，LIDAR）是将激光用于回波测距和定向，并通过位置、径向速度计物体反射特性等信息来识别目标。
它体现了特殊的发射、扫描、接收和信号处理技术。
机载激光雷达技术起源于传统的工程测量中的激光测距技术，是传统雷达技术与现代激光技术结合的产物，是遥感测量领域的一门新兴技术。
自20世纪60年代末世界第一部激光雷达诞生以来，机载激光雷达技术作为一种重要的航空遥感技术，已经被越来越多的学者所关注。
迄今为止，机载激光雷达的研究与应用均取得了相当大的进展，虽然机载激光雷达无法完全取代传统的航空摄影测量作业方式，但可以预见，在未来的航空遥感领域，机载激光雷达将成为主流之一。
进入90年代，机载激光雷达系统进入实用化阶段，并成为雷达遥感发展的重要方向之一。
机载LIDAR系统是一款高速度、高性能、长距离的航空测量设备，该系统由激光测高仪、GPS定位装置、IMU（惯性制导仪）和高分辨率数码照相机组成，实习对目标的同步测量。
测量数据通过特定方程解算处理，生成高密度激光点云数值，为地形信息的提取提供精确的数据源。
其应用已超出传统测量，遥感，以及近景测量所覆盖的范围，成为一种独特的数据获取方式。
与普通光波相比，激光具有方向性好、单色性好、相干性好等特点，不易受大气环境和太阳光线的影响。
使用激光进行距离测量可大大提高了数据采集的可靠性抗干扰能力。
当来自激光器的激光射到一个物体的表面时，只要不存在方向反射，总会有一部分光会反射回去，成为回波信号，被系统的接收器所接收，当仪器计算出光由激光器射出返回到接收器的时间为2t后，那么，激光器到反射物体的距离d=光速c×t\2 。
LIDAR技术的发展及应用
１ Ｌ Ｊ Ｄ Ａ Ｒ 技术简介
Ｌ Ｉ Ｄ Ａ Ｒ 技 术 是 近 二十 年 来 摄 影 测 量与 遥 感 领域 具有 革 命 性 的 成 就 之 一 。随着 空 间数 据 应 用领 域 的不 断扩 大 ，对 获 取 准确 可 靠 空 间数据 的要求 也 越来 越 高 。传 统 的摄 影测 量 因为 生 产周 期 长 、 费用 高 、高 程 点获 取 的密 度低 ， 已经不 能够 完 全满 足 当 前信 息社 会 的需 要 。Ｌ Ｉ Ｄ Ａ Ｒ 作 为 一 种 能够 快 速 精 确 地 获 取地 面 三 维 数 据 的
势。
２ ． ２ Ｌ ｌ Ｄ Ａ Ｒ 的测量原理
Ｌ Ｉ Ｄ Ａ Ｒ 系 统 中 的激 光 测距 仪 包括 一个 单 束 窄带 激 光器 和 一 个 接 收 系统 。激 光 器产 生并 发射 一 束光 脉冲 ，打在 物体 上 并反 射 回 来 ，最终 被接 收 器所 接 收 。接 收 器准 确地 测 量光 脉冲 从 发射 到 被 反 射 回来 的传 播 时 间 。因为光 脉 冲 以光速 传 播 ，所 以接 收器 总 会 在 下 一个 脉冲 发 出之 前 收到前 一 个被 反射 回的脉 冲 。 由于光 速 是 己知 的 ，传播 时 间就 可 以被转 换 为对 距 离 的测量 。结合 激光 器 的 高度 ，激 光扫 描 的 角度 ，从 Ｇ Ｐ Ｓ 得 到 的激 光器 的位置 和 从 Ｉ Ｎ Ｓ 得 到 的激 光发 射方 向，就 可 以准 确地 计算 出当前 的光 束 所对 应 的地 面 光斑 的 （ ｘ ，Ｙ ，ｚ ）。 一般 激 光 束发 射 的 频 率可 以达 到每 秒 几 万 个脉 冲 。很 多Ｌ Ｉ Ｄ Ａ Ｒ 系 统还 能 记录 同一 脉 冲 的 多次 反 射 ，激 光 束
中国国防军事近代史作业——激光雷达测量的技术发展概况
《中国近代国防科技史》课程报告激光雷达(LIDAR)测量技术单位：四院五队姓名：周杰学号：GS12041103激光雷达(LIDAR)测量技术激光雷达(LIDAR)测量技术是从20世纪中后期逐步发展起来的一门高技术，可用于地球科学和行星科学等许多领域。
美国早在20世纪70年代阿波罗登月计划中就使用了激光测高技术。
20世纪80年代，激光测高技术得到了迅速发展，人们研制出了实用的、可靠的激光测高传感器，其中包括航天飞机激光测高仪( Shuttle Laser Altimeter, SLA )、火星观测激光测高仪(Mars Observer Laser Altimeter, MOLA)以及月球观测激光测高仪(LunarObserver Laser Altimeter, LOI.A )。
借助这些激光测高仪，人们可以获取地球、火星及月球上高垂直分辨率的星体表面的地形信息，这对于研究地球和火星等行星的真实形状有着重要的科学意义。
上述这些激光测高仪的激光束的指向一般是固定的，需依靠搭载激光测高仪的飞行器绕星体的周期运动来获得星体上大范围离散分布的激光脚点的高程数据。
20世纪90年代前后，随着GPS动态定位和高精度姿态确定等定位、定姿技术的发展成熟，人们设计将激光测高仪安置在飞机上，同时为了提高采点效率和带宽，采用扫描的方式来改变激光束的发射方向，将这些设备有机地集成在一起协同工作，就构成了一个机载激光雷达测量系统。
随后几年，机载激光雷达测量技术蓬勃发展，欧美等发达国家先后研制出了多种机载激光雷达测量系统。
机载激光雷达测量技术的发展为我们获取高时空分辨率的地球空间信息提供了一种全新的技术手段，使我们从传统的人工单点数据获取变为连续自动数据获取，不仅提高了观测的精度和速度，而且使数据的获取和处理朝智能化和自动化的方向发展。
机载激光雷达测量技术可广泛用于快速获取大面积三维地形数据、快速生成DEM等数字产品。
机载激光雷达测量在灾害监测、环境监测、海岸侵蚀监测、资源勘察、森林调查、测绘和军事等力一面的应用具有独特的优势和广泛的应用前景。
LIDAR数据概述
LIDAR数据概述技术背景LiDAR是Light Detection And Ranging的英文缩写，称为激光雷达，是激光扫描与探测系统的简称。
LiDAR技术最早是欧美一些发达国家为了满足海图制图、港口和港湾测量的特殊需要于上世纪60年代中期提出并于80年代开发出来的，一直到上世纪90年代初该技术才趋向成熟。
现今，LiDAR系统主要分为两大类：机载LiDAR系统和地面LiDAR系统。
同时，按照使用用途和功能差异来划分，机载LiDAR系统又可分为用于获得地面三维信息数据的地形LiDAR系统和用于获得水下地形的海道测量LiDAR系统。
机载LiDAR系统（主要指地形LiDAR系统）机载LiDAR系统组成从功能上讲，机载LiDAR是一种集激光、全球定位系统(GPS)和惯性测量单元(IMU)三种技术于一身的系统，这三种技术的结合，可以高度准确地定位地面目标的三维坐标。
现今的机载LiDAR系统中还配备有千万级像素的航空数码相机，同时获取地面的高清晰数码影像。
机载LiDAR系统机载LiDAR系统工作原理地球的表面以及覆盖其上的目标，譬如植被、建筑物等都可以对电磁波产生反射。
LiDAR系统包括一个单束窄带激光器和一个接收系统。
激光器产生并发射离散的激光脉冲，打在物体上并反射,最终被接收器所接受。
接收器准确地测量激光脉冲从发射到被反射回的传播时间。
因为激光脉冲以光速传播，所以接收器总会在下一个脉冲发出之前收到前一个被反射回的脉冲。
这种直接距离测量方法是基于短波电子信号在一个均匀的介质层内(即空气)，以恒定的速度直线传播，并且在不同的介质分界面(地球表面)被反射回来。
其一般原理可以简单描述为：C=C。
／n (1)其中，C。
为真空光速，n为介质，即空气折射率从激光发射器发出的激光光束到达地面并被反射后，被激光器上的接收单元接收和记录。
一般把从发射到接收这段时间称为运行时间t，这个时间参数t与光束的出发点和地面之间的双倍距离R成正比，由此可以计算出此距离：R =t?c／2(2)结合激光器的高度、激光扫描角度、时间参数以及GPS记录的位置参数和IMU记录的角度参数，就可以准确地计算出每一个激光点的三维坐标X、Y、Z。
激光雷达技术
激光雷达技术激光雷达（LiDAR，发音为莱达）机载激光雷达是一种主动式对地进行三维直接观察和测量的技术，因此我们可以使用它昼夜工作。
随着计算机技术、GPS和其自身技术的发展和完善，机载激光雷达最近几年受到了越来越多的重视。
LiDAR（莱达）是从英文短语Light Detection And Ranging中提取出来的。
我们望字生意，很容易把莱达（LiDAR）与雷达（RADAR）联系起来。
而Light Detection And Ranging与Radiowave Detection And Ranging确实是一对孪生兄弟。
在雷达中，我们采用的是无线电波，而在莱达中，我们采用的是激光器发射的可见和近红外光波，在大气和环境研究中，也会采用其它波段的光波。
因此，有时我们又将莱达称作激光雷达。
激光雷达工作原理：激光雷达的工作原理与雷达非常相近。
由激光器发射出的脉冲激光由空中入射到地面上，打到树木上，道路上，桥梁上，房子上，引起散射。
一部分光波会经过反射返回到到激光雷达的接收器中。
接收器通常是一个光电倍增管或一个光电二极管，它将光信号转变为电信号，记录下来。
同时由所配备的计时器记录下来同一个脉冲光信号由发射到被接收的时间T。
于是，就能够得到由飞机上的的激光雷达到地面上的目标物的距离R为: R = CT/2。
这里C代表光速，是一个常数，即C=300,000公里/秒。
激光雷达每一个脉冲激光的最大距离分辨率（maximum range resolution）也可由以下公式给出：⊿R = C/2·(t L+t N+t W) 这里，t L代表激光脉冲的长度，t N代表接收器电子器件的时间常数，t W代表激光与目标物体的碰撞时间常数。
对于一个Q-开关的N d:YAG激光器，它的脉冲常数是10纳秒，接收器电子器件的时间常数st N一般是50纳秒到200纳秒，激光与目标物体的碰撞时间常数t W较小，一般忽略不计。

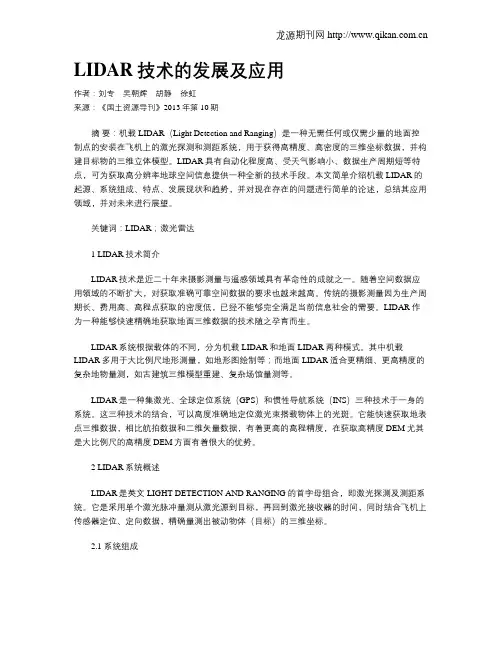

LIDAR技术的发展及应用
LIDAR技术的发展及应用作者：刘专吴朝辉胡静徐虹来源：《国土资源导刊》2013年第10期摘要：机载LIDAR（Light Detection and Ranging）是一种无需任何或仅需少量的地面控制点的安装在飞机上的激光探测和测距系统，用于获得高精度、高密度的三维坐标数据，并构建目标物的三维立体模型。
LIDAR具有自动化程度高、受天气影响小、数据生产周期短等特点，可为获取高分辨率地球空间信息提供一种全新的技术手段。
本文简单介绍机载LIDAR的起源、系统组成、特点、发展现状和趋势，并对现在存在的问题进行简单的论述，总结其应用领域，并对未来进行展望。
关键词：LIDAR；激光雷达1 LIDAR技术简介LIDAR技术是近二十年来摄影测量与遥感领域具有革命性的成就之一。
随着空间数据应用领域的不断扩大，对获取准确可靠空间数据的要求也越来越高。
传统的摄影测量因为生产周期长、费用高、高程点获取的密度低，已经不能够完全满足当前信息社会的需要。
LIDAR作为一种能够快速精确地获取地面三维数据的技术随之孕育而生。
LIDAR系统根据载体的不同，分为机载LIDAR和地面LIDAR两种模式。
其中机载LIDAR多用于大比例尺地形测量，如地形图绘制等；而地面LIDAR适合更精细、更高精度的复杂地物量测，如古建筑三维模型重建、复杂场馆量测等。
LIDAR是一种集激光、全球定位系统（GPS）和惯性导航系统（INS）三种技术于一身的系统。
这三种技术的结合，可以高度准确地定位激光束搭载物体上的光斑。
它能快速获取地表点三维数据，相比航拍数据和二维矢量数据，有着更高的高程精度，在获取高精度DEM尤其是大比例尺的高精度DEM方面有着很大的优势。
2 LIDAR系统概述LIDAR是英文LIGHT DETECTION AND RANGING的首字母组合，即激光探测及测距系统。
它是采用单个激光脉冲量测从激光源到目标，再回到激光接收器的时间，同时结合飞机上传感器定位、定向数据，精确量测出被动物体（目标）的三维坐标。
激光雷达LIDAR
结论：
由于激光雷达是一种代价小、效果好、使用 范围广的遥感手段，相信将来会应用得更为广 泛。特别是“嫦娥一号”、“嫦娥二号”奔月 以来，对我国发展星载激光雷达是个巨大的促 进。
谢谢观赏！
LiDAR 的定义
机载LiDAR(LightLaser Deteetion and Ranging)，又称机载雷达， 是激光探测及测距系统的简称。
L i D A R
激光测距技术 计算机技术 POS系统（IMU /DGPS）
LiDAR的工作原理——POS系统：
DGPS：机载LiDAR采用动态载波相位差分GPS系统。
LiDAR的发展趋势：
激光雷达寻的器：激光雷达可以提供以距离和强度为基础的高分辨率影像，使空—地
武器具有自主精确制导能力。激光雷达寻的器能形成目标的三维影像，确保准确地识别 目标。
战场侦察激光雷达：激光雷达有可能成为重要的侦察工具和手段。 测风激光雷达：测定风速对研究气候变化、提高天气预报的精度、监测机场气流、优
LiDAR的在我国的发展现状和发展趋势：
激光技术从它的问世到现在，虽然时间不长,但是由于它有: 高亮度性、 高方向性、高单色性和高相干性等几个极有价值的特点，因而在国防军事、 工农业生产、医学卫生和科学研究等方面都有广泛的应用。
军事方面的应用：目前，在水雷探测激光雷达、化学试剂探 测激光雷达、大气监测激光雷达、生化陆战激光雷达[1]等方面 已经有了很大的成就。 气象方面的应用：我国已经建立12 个沙尘暴长期观测站，首 次形成全国性的沙尘暴监测网络。 测风方面的应用：多普勒测风激光雷达具有高分辨率、高精 度、大探测范围、能提供晴空条件下三维风场信息的能力。 水土保持监测中的应用：目前，全国由于建设开发的影响， 给水土流失治理带来很大的难度，据调查，全国每年由于开发 建设使水土流失面积达到1.00×104km2由以上。
激光雷达测量系统介绍
激光雷达测量系统介绍数据事业部李谨Lidar (Light Detecting And Ranging)技术是一种利用光束来探测物体和测定距离的高科技集成系统，代表着当前数码测绘技术的前沿。
机载GPS提供Lidar系统的空间位置，惯性测量系统提供Lidar激光的方向，激光系统提供激光脉冲，计算机系统提供高速、大规模数据存储空间与处理能力。
近年来，国内外学者对于lidar的应用做了大量的研究。
其主要研究集中在lidar数据的矫正和匹配问题、基于近距离小功率lidar测距器的目标的表面重建研究，以及基于正射影像或遥感影像的房屋建模研究等等。
一．Lidar技术产生背景激光是60年代发展起来的一门崭新的学科。
40年来，经过基础理论和应用技术研究，目前已经进入全面发展和应用阶段。
激光技术的发展和应用不仅使古老的光学技术别开生面，而且广泛渗透到各个学科。
它已成为科学技术领域中强有力的研究工具和行之有效的手段，带动和促进了科学技术的发展。
利用激光作为遥感设备，可追溯到30多年以前。
从20世纪60年代到70年代这段时期,人们进行了多项试验,结果都显示了利用激光进行遥感的巨大潜力,其中包括激光测月和卫星激光测距。
美国早在20世纪70年代阿波罗登月计划中就应用了激光测高技术。
20世纪80年代末,以机载激光扫描测高技术为代表的空间，对地观测技术在多等级三维空间信息的实时获取方面产生了重大突破。
随着相关技术的发展和社会需求的不断扩大,机载激光扫描测高技术的发展日新月异。
机载激光扫描测高系统能够快速获取精确的高分辨率数字地面模型，以及地面物体的三维坐标，进而获取地表物体的垂直结构形态。
同时，配合地物的视频或红外成像结果,增强了对地物的认识和识别能力,在摄影测量与遥感及测绘等领域具有广阔的发展前景和应用需求。
机载激光扫描测高技术的发展，为获取高时空分辨率的地球空间信息，提供了一种全新的技术手段。
使人们从传统的人工单点数据获取，变为连续自动数据获取,提高了观测的精度和速度，使数据的获取和处理逐渐向智能化、自动化方向发展。
基于Terra Solid的机载激光雷达点云数据处理应用
基于Terra Solid的机载激光雷达点云数据处理应用摘要：机载激光雷达（light detection and ranging，LiDAR）是于20世纪80年代发展起来的一种集全球定位系统、惯性导航系统与激光测距技术于一体的新型主动式空间信息获取技术。
它可直接获取地面目标的三维坐标，不受阴影和太阳高度角影响，并可与数字航摄仪相结合获取地物光谱、纹理信息，具有控制测量依赖性少、受天气影响小、自动化程度高、成图周期短等特点，基于TerraSolid系列软件构建完整的用于机载激光雷达点云数据处理的详细技术流程，通过优化处理流程提高其数据处理的效率和精度。
对4组实验数据的处理结果表明，该技术具有较好的可行性和较高的工作效率。
关键词：基于Terra Solid；机载激光雷达；点云数据；处理应用1、前言近几年，随着机载激光雷达硬件系统的快速发展，其产生的点云数据也变得更加精确，更加海量。
在整个激光雷达的数据处理过程中，占60％～80％的点云数据分类工作已经成为制约LiDAR进一步应用发展的瓶颈问题，设计高效、高精度的海量点云数据处理流程意义十分重大。
2、基于Terra Solid的点云数据处理流程目前的LiDAR数据处理技术、流程和方法还很不完善，使用TerraSolid软件实现机载LiDAR点云数据的处理，直至生成DEM产品的过程主要可以归为以下五大步骤。
2．1导入原始数据并建立项目流程导入原始点云数据和建立项目是后面所有操作的阶石，具体操作步骤顺序如下：1）设置坐标系。
2）导入飞行航线。
3）导入机载LiDAR点云数据，检查覆盖情况，确定点密度及单个作业Block大／]、（2GBRAM：5百万个点，4GBRAM：1．O～1．5千万个点）。
4）定义作业区。
5）裁切飞行航线（值得注意的是，航线不能自相交）。
6）定义项目（新建后要注意保存）。
7）定义作业分区Block（定义后，删除并在指定层重画Block）。
激光雷达的发展历程和前景
激光雷达的发展历程和前景激光雷达（LIDAR）是一种光学遥感技术，通过发送激光束并接收其反射回的信号，对目标物体进行高精度测量。
这种技术在许多领域，如自动驾驶汽车、无人机、环境监测和地图制作等，都有着广泛的应用前景。
本文将详细阐述激光雷达的发展历程和未来的发展趋势。
一、激光雷达的发展历程激光雷达技术自20世纪60年代问世以来，经历了从机械扫描激光雷达到固态扫描激光雷达、从低分辨率到高分辨率的发展阶段。
下面我们将详细介绍激光雷达的重要发展里程碑。
1.机械扫描激光雷达20世纪60年代，科学家们开始研究利用激光进行远程测距。
早期的研究主要集中在机械扫描激光雷达上，这种雷达通过旋转镜面来扫描激光束，以实现对目标物体的测量。
然而，由于机械扫描激光雷达的可靠性和精度问题，这种技术逐渐被固态扫描激光雷达所取代。
2.固态扫描激光雷达固态扫描激光雷达的出现可以追溯到20世纪90年代。
这种激光雷达采用固定的光学系统和电子控制系统，通过控制阵列的发射和接收单元来实现对目标物体的测量。
固态扫描激光雷达具有更高的测量精度和可靠性，同时具有更快的扫描速度。
3.从低分辨率到高分辨率早期的激光雷达系统通常只能实现低分辨率的测量，这限制了它们的应用范围。
随着技术的发展，高分辨率激光雷达系统的出现使得对目标物体的测量更加精细。
高分辨率激光雷达系统可以提供更高的测量精度和更丰富的数据信息，使得其在地图制作、环境监测和无人驾驶汽车等领域的应用更加广泛。
二、激光雷达的前景随着技术的不断进步和应用需求的增长，激光雷达市场呈现出快速发展的趋势。
下面我们将从应用领域和技术创新两个方面来探讨激光雷达的未来发展前景。
1.自动驾驶汽车自动驾驶汽车是激光雷达技术的重要应用领域之一。
激光雷达可以提供精确的环境感知信息，帮助自动驾驶汽车实现安全可靠的自动驾驶。
随着自动驾驶技术的不断发展，激光雷达在自动驾驶汽车中的应用前景也将越来越广阔。
2.环境监测与地图制作激光雷达技术在环境监测和地图制作领域的应用也越来越广泛。
激光雷达LIDAR-PPT精选文档
手段：IMU有姿态量测功能，具有完全自主、无信号传播、 既能定位、测速，又可快速量测传感器瞬间的移动，输出 姿态信息等优点，但主要缺点是误差随时间迅速积累增长。 目的：获取机载LiDAR的姿态信息，即滚动、俯仰和航偏 角。
LiDAR的工作原理——POS系统：
DGPS与IMU对比：
DGPS系统：量测传感器的位置和速率，具有高精度，误差不随时间积累 等优点，但其动态性能差(易失锁)、输出频率低，不能两侧瞬间快速 的变化，没有姿态量测功能。 IMU系统：有姿态量测功能，具有完全自主、无信号传播、既能定位、 测速，又可快速量测传感器瞬间的移动，输出姿态信息等优点，但主 要缺点是误差随时间迅速积累增长。
侦察用成像激光雷达 障碍回避激光雷达 大气监测激光雷达 制导激光雷达 化学/生物战剂探测激光雷达 水下探测激光雷达 空间监视激光雷达 机器人三维视觉系统 其他军用激光雷达 弹道导弹防御激光雷达 靶场测量激光雷达 振动遥测激光雷达 多光谱激光雷达
LiDAR应用举例：
（一）激光成像雷达 激光雷达分辨率高，可以采集三维数据，如方位角俯仰角-距离、距离-速度-强度，并将数据以图像的形式显 示，获得辐射几何分布图像、距离选通图像、速度图像等 ，有潜力成为重要的侦察手段。
LiDAR的分类：
按不同功能:
①跟踪雷达（测距和测角）; ②测速雷达（测量多普勒信息）; ③动目标指示雷达（目标的多普勒信息）; ④成像雷达（测量目标不同部位的反射强度和距离等信 号）; ⑤差分吸收雷达（目标介质对特定频率光的吸收强度） 等。
LiDAR的应用前景：
因此，最优化的方法是对两个系统获得的信息进行综 合，这样可得到高精度的位置、速率和姿态数据。
机载雷达的时间简史
机载雷达的时间简史从地基起步蝙蝠，虽然像人一样拥有双眼，但它看起东西来，用到的却不是眼睛。
