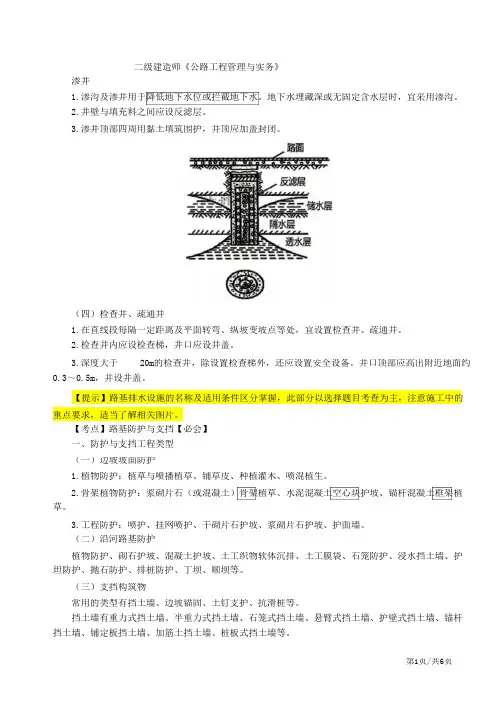

渗井
1.渗沟及渗井用于降低地下水位或拦截地下水。

地下水埋藏深或无固定含水层时,宜采用渗沟。

2.井壁与填充料之间应设反滤层。

3.渗井顶部四周用黏土填筑围护,井顶应加盖封闭。

(四)检查井、疏通井
1.在直线段每隔一定距离及平面转弯、纵坡变坡点等处,宜设置检查井、疏通井。

2.检查井内应设检查梯,井口应设井盖。

3.深度大于20m的检查井,除设置检查梯外,还应设置安全设备。

井口顶部应高出附近地面约0.3~0.5m,并设井盖。

【提示】路基排水设施的名称及适用条件区分掌握,此部分以选择题目考查为主,注意施工中的重点要求,适当了解相关图片。

【考点】路基防护与支挡【必会】
一、防护与支挡工程类型
(一)边坡坡面防护

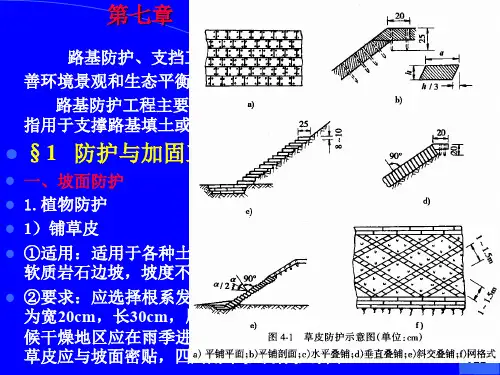

1.植物防护:植草与喷播植草、铺草皮、种植灌木、喷混植生。

2.骨架植物防护:浆砌片石(或混凝土)骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草。

3.工程防护:喷护、挂网喷护、干砌片石护坡、浆砌片石护坡、护面墙。

(二)沿河路基防护
植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝等。

(三)支挡构筑物
常用的类型有挡土墙、边坡锚固、土钉支护、抗滑桩等。

挡土墙有重力式挡土墙、半重力式挡土墙、石笼式挡土墙、悬臂式挡土墙、护壁式挡土墙、锚杆挡土墙、铺定板挡土墙、加筋土挡土墙、桩板式挡土墙等。

第1页/共6页。

2020年二建考前精讲第18讲-路基防护与支挡(一)

2020年二建考前精讲第18讲-路基防护与支挡(一)

二、边坡防护施工 (一)骨架植物防护施工
1.浆砌片石(或混凝土)骨架植草防护施工 (1)植草草皮下宜有 50~100 mm 厚的种植土,草皮应与坡面和骨架密贴。 (2)应及时对草皮进行养护。 2.水泥混凝土空心块护坡施工 (1)预制块铺置应在路堤沉降稳定后方可施工。 (2)预制块铺置前应将坡面整平。
3.土工膜袋防护施工
(1)充填材料应根据设计要求和实际情况合理选用,充填应连续。 (2)需要排水的边坡,应适时开孔设置排水管。 (3)膜袋顶部宜采用浆砌块石固定。有地面径流处,坡顶应采取防护措施,防止地表水侵蚀 膜袋底部。 (4)岸坡膜袋底端应设压脚或护脚棱体,有冲刷处应采取防冲措施。 (5)膜袋护坡的侧翼宜设压袋沟。 4.丁坝防护施工
【例题·单选】土工膜袋护坡的侧翼宜设( )。【2019·单选】 A.护脚棱体 B.压袋沟 C.排水管 D.边界处理沟 【答案】B 【解析】本题考查的是边坡防护施工。膜袋护坡的侧翼宜设压袋沟。 【例题·单选】骨架植物防护类型不包括( )。 A.浆砌片石骨架植草 B.水泥混凝土空心块护坡 C.窗孔式护面墙
(二)沿河路基防护 植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、 护坦防护、抛石防护、排桩防护、丁坝、顺坝等。 (三)支挡构筑物 常用的类型有挡土墙、边坡锚固、土钉支护、抗滑桩等。 挡土墙有重力式挡土墙、半重力式挡土墙、石笼式挡土墙、悬臂式挡土墙、护壁式挡土墙、 锚杆挡土墙、铺定板挡土墙、加筋土挡土墙、桩板式挡土墙等。
D.锚杆混凝土框架植草 【答案】C 【解析】骨架植物防护:浆砌片石(或混凝土)骨架植草、水泥混凝土空心块护坡、锚杆混 凝土框架植草。
(3)预制块经验收合格后方可使用。 (4)预制块应与坡面紧贴,不得有空隙,并与相邻坡面平顺。 (二)工程防护施工 1.喷射混凝土防护施工 (1)作业前应进行试喷。喷射混凝土宜自下而上进行。 (2)做好泄水孔和伸缩缝。 (3)初凝后,应立即养护,养护期一般为 7〜10d。 2.锚杆挂网喷射混凝土(砂浆)防护施工 (1)锚杆应嵌入稳固基岩内。锚杆孔深应大于锚固长度 200mm。 (2)钢筋保护层厚度不宜小于 20mm。 (3)钢筋网应与锚杆连接牢固。 (4)铺设钢筋网前宜在岩面喷射一层混凝土,钢筋网与岩面的间隙宜为 30mm,然后再喷射 混凝土至设计厚度。 (5)厚度要均匀,钢筋网及锚杆不得外露。 (6)做好泄、排水孔和伸缩缝。 3.浆砌片(卵)石护坡施工 (1)砂浆终凝前,砌体应覆盖,砂浆初凝后,立即进行养护。 (2)宜在路堤沉降稳定后施工。 (3)浆砌片石护坡每 10~15m 应留一伸缩缝,缝宽 20~30mm。在基底地质有变化处,应设 沉降缝,可将伸缩缝与沉降缝合并设置。 4.浆砌片石护面墙施工 (1)对风化迅速的岩层,清挖到新鲜岩面后立即修筑护面墙。 (2)护面墙的基础应设置在稳定的地基上,地基承载能力不够,应采取加固措施,基础埋置 深度应根据地质条件确定,冰冻地区应埋置在冰冻深度以下至少 250mm。 (3)护面墙背必须与路基坡面密贴,边坡局部凹陷处,片石。坡顶护面墙与坡面之间应按设计要求做好防渗处理。 (4)当护面墙基础修筑在不同岩层上时,应在变化处设置沉降缝。 (三)沿河路基防护施工 沿河路基防护工程基础应埋设在局部冲刷线以下不小于 1m 处或嵌入基岩内。 1.抛石防护施工 (1)抛石石料应选用质地坚硬、耐冻且不易风化崩解的石块。 (2)抛石防护除特殊情况外,宜在枯水季节施工。 2.石笼防护施工 (1)应选用浸水不崩解、不易风化的石料。 (2)基底应大致整平,必要时用碎石或砾石垫层找平。 (3)石笼应做到位置正确,搭叠衔接稳固、紧密,确保整体性。
