机械制图新国标讲解
合集下载
机械制图新标准
（3）剖面线的画法
1）剖面线应以适当角度的细实线绘制 2）最好与图形的主要轮廓线或剖面区域的对称线 成45°角 3）互相平行、间隔均匀 4）同一物体各个剖面区域的剖面线画法应一致 5）相邻两不同零件的剖面线的方向应尽量相反； 若方向相同，则间隔不同
（4）省略标注的原则
1）当剖视图按投影关系配 置，中间没有其他图形隔 开时，可以省略箭头
旧国标用细点画线绘制
（4）断裂处边界线
（5）剖切面之前的结构的表达
位于剖切面之前的结构的轮廓 线，应采用细双点画线绘制
三、尺寸
尺寸标注的国家标准有： GB/T 4458.4-2019《机械制图 尺寸注法》 GB/T 16675.2-2019《技术制图 简化表示 法 第二部分：尺寸注法》
1．标注尺寸的符号和缩写词
2.完整就是所注尺寸必 须能完全确定组合体的 形状大小及相对位置， 不遗漏、不重复
3.清晰就是尺寸要恰当布 局，便于查找和看图，不 至于发生误解和混淆
尺寸标注示例：标注轴承座的尺寸
在三视图上标注尺寸
φ7
5
12 4
24
8 26
2×φ 4
18
任务步骤
1.分析形体 5.标支承板尺寸 R 4 2.选择基准 6.标肋板尺寸
当剖切后产生不完 整要素时，应将此 部分按不剖绘制
3．断面图
1）移出断面图的标注方法
2）移出断面图的画法规定
当剖切平面通过回转面形成的孔或凹 坑的轴线时，这些结构应按剖视绘制
当剖切平面通 过非圆孔，会 导致出现完全 分离的图形时 ，这些结构也 应按剖视绘制
3）重合断面图的标注方法
对称的重合断面图不必标注。 不对称的重合断面图可以省略标注
4）零件上成规律分布的重复结构（齿或槽等 ），允许只画出一个或几个完整的结构。不 对称的重复结构用细实线连接，对称的重复 结构用细点画线表示各对称结构的位置，要 注明该结构的总数
机械制图国家标准最新版本
.
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
.
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所 采用的比例画出的图形。
局部放大图可画成视图，也可画成剖视图、断面图， 它与被放大部分的表示方法无关，见图20。局部放大图 应尽量配置在放大部位的附近。
见轮廓线绘制，见图29。
图28 透明件的画法 .
图29 供观察用的透明件的表示
3.12 运动件 在装配图中，运动零件的变动和极限状态，
用细双点画线（No.05.1线型）表示，见图30。
图30 运. 动件的表示
3.13 成型零件和毛坯件
允许用细双点画线（NO.05.1线型）在毛坯图中 画出完工零件的形状，或者在完工零件图上画出毛坯 的形状，见图31、图32。
第三部分 机械制图国家标准
一、图样画法 图线（GB/T4457.4-2002）
1.线型及其应用
代码No. 01.1
线型 细实线
波浪线
双折线
01.2
粗实线
一般应用 .1 过渡线 .2 尺寸线 .3 尺寸界线 .4 指引线和基准线 .5 剖面线 .6 重合断面的轮廓线 .7 短中心线 .8 螺纹牙底线 .9 尺寸线的起止线 .10 表示平面的对角线 .11 零件成型前的弯折线 .12 范围线及分界线 .13 重复要素表示线,例如:齿轮的齿根线 .14 锥形结构的基面位置线 .15 叠片结构位置线,例如:变压器叠钢片
A
A
图1 按基本视图配置的局部视图
.
A A B
B
图2 按向视图配置的局部视图
.
图 3 按 第 三 角 画 法 配 置 的 局 部 视 图 (一 )
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
.
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所 采用的比例画出的图形。
局部放大图可画成视图，也可画成剖视图、断面图， 它与被放大部分的表示方法无关，见图20。局部放大图 应尽量配置在放大部位的附近。
见轮廓线绘制，见图29。
图28 透明件的画法 .
图29 供观察用的透明件的表示
3.12 运动件 在装配图中，运动零件的变动和极限状态，
用细双点画线（No.05.1线型）表示，见图30。
图30 运. 动件的表示
3.13 成型零件和毛坯件
允许用细双点画线（NO.05.1线型）在毛坯图中 画出完工零件的形状，或者在完工零件图上画出毛坯 的形状，见图31、图32。
第三部分 机械制图国家标准

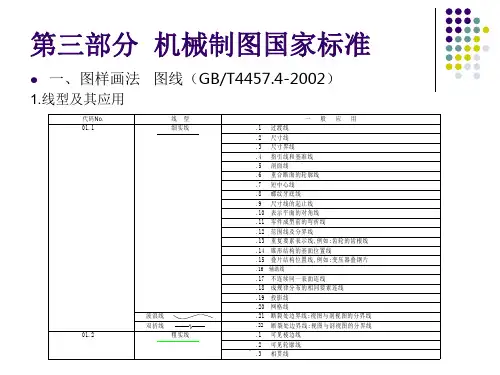

一、图样画法 图线（GB/T4457.4-2002）
1.线型及其应用
代码No. 01.1
线型 细实线
波浪线
双折线
01.2
粗实线
一般应用 .1 过渡线 .2 尺寸线 .3 尺寸界线 .4 指引线和基准线 .5 剖面线 .6 重合断面的轮廓线 .7 短中心线 .8 螺纹牙底线 .9 尺寸线的起止线 .10 表示平面的对角线 .11 零件成型前的弯折线 .12 范围线及分界线 .13 重复要素表示线,例如:齿轮的齿根线 .14 锥形结构的基面位置线 .15 叠片结构位置线,例如:变压器叠钢片
A
A
图1 按基本视图配置的局部视图
.
A A B
B
图2 按向视图配置的局部视图
.
图 3 按 第 三 角 画 法 配 置 的 局 部 视 图 (一 )
机械制图标准详解-PPT文档资料82页
GB/T 4458.2-2003 机械制图装配图中零、部件序号及其编排方法
GB/T 4458.3-1984 机械制图轴测图
GB/T 4458.4-2003 机械制图尺寸注法
GB/T 4656-2008
技术制图 型材及其断面的简化表示法
GB/T 16675.2-1996 技术制图简化表示法第2部分：尺寸注法
机械制图 螺纹及螺纹紧固件表示法 机械制图 齿轮表示法 机械制图 花键表示法 机械制图 弹簧表示法 机械制图 中心孔表示法 机械制图 动密封圈表示法 机械制图 滚动轴承表示法 技术制图 图样画法 未定义形状边的术语和注法
GB/T 4460-1984
机械制图 机构运动简图符号
第二章 制图的基本规定
1. 制图基本规定概述
标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在
的问题制定共同的和重复使用的规则的活动。包括制定、发布、及 实施标准的过程。
1.3标准化的基本原理：统一、简化、协调、优化
1.4标准的编号和名称
标准编号
标准名称
GB/T 17451-1998 技术制图 图样画法 视图
标准顺序号
补充要素 主体要素（必备）
局 部 放 大 图
表 达 局 部 的 细 小 结 构
简 化 画 法
1.视图（GB/T4458.1-2019）
GB/T4458.1-1984： 视图分为基本视图、旋转视图、局部视图和斜视图。 GB/T 17451-2019；GB/T4458.1-2019： 视图分为基本视图、向视图、局部视图和斜视图。 注：新增的向视图和原来的旋转视图间并无对应的代换关系。
《机械制图》新国家标准
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
机械制图XXXX最新标准详解
源自1985年起实施的国家标准
分类
特 殊 表 示 法
标准编号
*GB/T 4459.1-1984 *GB/T 4459.2-1984 *GB/T 4459.3-1984 *GB/T 4459.4-1984 *GB/T 4459.5-1984
-
图形 符号
GB/T 4460-1984
现行标准编号
现行标准名称
标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在
的问题制定共同的和重复使用的规则的活动。包括制定、发布、及 实施标准的过程。
1.3标准化的基本原理：统一、简化、协调、优化
1.4标准的编号和名称
标准编号
标准名称
GB/T 17451-1998 技术制图 图样画法 视图
标准顺序号 标准代号及属性
补充要素 主体要素（必备） 引导要素
Fc/EP.Cr60hd/MP
允许表面处理的表示线
2.1.2明确了粗、细线线宽比例由3：1更改为2：1； 2.1.3过渡线由粗实线改为细实线表示；
2.1.4剖切符号线宽由原来的1~1.5b改为粗实线线宽; 2.1.5轨迹线由细点划线改为细双点划线； 2.1.6粗点划线的应用场合：由特殊要求的线或表面的 表示线更改为限定范围的表示线。
《机械制图》新国家标准
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章
1 标准化基础知识简介 1.1标准
标准化概述
标准是为在一定的范围内获得最佳秩序，对活动或者其 结果规定共同的和重复使用的规则、导则或者特性的文件。 该文件经协商一致制定并经一个公认机构的批准。
1.2标准化
2.1剖面线角度 GB/T 4457.5-1984规定剖面线画成“与水平45°”，GB/T 17453-
分类
特 殊 表 示 法
标准编号
*GB/T 4459.1-1984 *GB/T 4459.2-1984 *GB/T 4459.3-1984 *GB/T 4459.4-1984 *GB/T 4459.5-1984
-
图形 符号
GB/T 4460-1984
现行标准编号
现行标准名称
标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在
的问题制定共同的和重复使用的规则的活动。包括制定、发布、及 实施标准的过程。
1.3标准化的基本原理：统一、简化、协调、优化
1.4标准的编号和名称
标准编号
标准名称
GB/T 17451-1998 技术制图 图样画法 视图
标准顺序号 标准代号及属性
补充要素 主体要素（必备） 引导要素
Fc/EP.Cr60hd/MP
允许表面处理的表示线
2.1.2明确了粗、细线线宽比例由3：1更改为2：1； 2.1.3过渡线由粗实线改为细实线表示；
2.1.4剖切符号线宽由原来的1~1.5b改为粗实线线宽; 2.1.5轨迹线由细点划线改为细双点划线； 2.1.6粗点划线的应用场合：由特殊要求的线或表面的 表示线更改为限定范围的表示线。
《机械制图》新国家标准
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章
1 标准化基础知识简介 1.1标准
标准化概述
标准是为在一定的范围内获得最佳秩序，对活动或者其 结果规定共同的和重复使用的规则、导则或者特性的文件。 该文件经协商一致制定并经一个公认机构的批准。
1.2标准化
2.1剖面线角度 GB/T 4457.5-1984规定剖面线画成“与水平45°”，GB/T 17453-
制图新国标简介
强制性标准范围可包括以下八种情况: ⒈有关国家安全的技术要求; ⒉保障人体健康和人身,财产安全的要求; ⒊产品及产品生产,储运和使用中的安全, 卫生,环境保护,电磁兼容等技术要求; ⒋工程建设的质量,安全,卫生,环境保护 要求及国家需要控制的工程建设的其他要求; ⒌污染物排放限制和环境质量要求; ⒍保护动植物生命和健康的要求; ⒎防止欺骗,保护消费者利益的要求; ⒏国家需要控制的重要产品的技术要求.
将物体置于第三分角内,并使投影面处于观察者与物体之间而 得到的多面正投影.
3.2
投影法分类体系
投影法 平行投影法 正投影法 斜投影法 单面斜投影 斜轴测投影 单面中心投影 透视投影 一 二 三 点 点 点 透 透 透 视 视 视 中心投影法
多面正投影
单面正投影 正轴测投影
标高投影 第 第 一 三 角 角 画 画 法 法 镜 等 像 值 投 线 影 图
2.2
标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图,即以标注栏 中的文字方向为看图方向.
≥A3
A4
A4
2.2
标题栏的方位和看图方向 第二种情况----按方向符号指示的方向看图,即令画 在对中符号上的等边三角形(即方向符号)位于图纸下 边后看图.
≥A3
A4
A4
≥A3
2.3
图线(GB/T 17450-1998,GB/T 4457.4-2002)
代码No. 序号 01.1 1 线 型 2.尺寸线 3.尺寸界线 4.指引线和基准线 5.剖面线 6.重合断面的轮廓线(图2-) 7.短中心线 8.螺纹牙底线 9.尺寸线的起止线 10.表示平面的对角线 11.零件成形前的弯折线(图2-) 12.范围线及分界线(图2-) 13.重复要素表示线(图2-) 14.锥形结构的基面位置线(图2-) 15.叠片结构位置线(如变压器叠钢片)(图2-) 16.辅助线(图2-) 17.不连续同一表面连线 18.成规律分布的相同要素连线(图2-) 19.网格线(图2-) 2 3 波浪线 双折线 20.断裂处分界线,视图与剖视图的分界线(图2-) 21.断裂处分界线,视图与剖视图的分界线(图2-) 一 1.过渡线(图2-) 般 应 用 细 实 线
机械制图国标解析
1985年 起 实 施 的 国 家 标 准 现行标准编号 分类 标准编号 GB/T 17451-1998 GB/T 4458.1-2002 GB/T 4458.1-1984 GB/T 17452-1998 GB/T 4458.6-2002 基 本 表 示 法 GB/T 4458.2-1984 GB/T 4458.3-1984 GB/T 4458.4-1984 GB/T 16675.2-1996 GB/T 4458.5-1984 GB/T 131-1983 GB/T 4458.5-2003 GB/T 15754-1995 GB/T 131-1993 技 术 制 图 简 化 表 示 法 第 2部 分 ： 尺 寸 注 法 机械制图 图样画法 尺寸公差与配合注法 技术制图 圆锥的尺寸和公差注法 机械制图 表面粗糙度符号、代号及其注法 GB/T 16675.1-1996 GB/T 4457.2-2003 GB/T 4458.2-2003 GB/T 4458.3-1984 GB/T 4458.4-2003 技术制图 图样画法 视图 机械制图 图样画法 视图 技术制图 图样画法 剖视图和断面图 机械制图 图样画法 剖视图和断面图 技 术 制 图 简 化 表 示 法 第 1部 分 ： 图 样 画 法
（2）局部规图 ⒋对称物体的表示法。如图：
（3）斜规图
斜视图是向不平行于基本投影面的平面投射所得的图形，用于表 达机件的外形。如图：
A
A
a
b
新旧有三点不同： ①斜视图的断裂边界可以用波浪线绘制，也可以用双折线绘制。 ②取消了名称中的"X向"中的"向"字。 ③汉字"旋转"改为旋转符号。 旋转符号的箭头与旋转方向一致。大写拉丁字母应紧靠旋转符号的 箭头端，如果要加角度时，角度应注写在字母之后。
CAD机械制图新标准及画法
，顶径公差带代号为6h
整理课件
70
7）梯形螺纹的标记
（1）单线螺纹只标出螺距。 （2）梯形螺纹只标注中径公差带代号。 （3）为确保传动的平稳性，旋合长度不宜太 短，所以规定中没有短旋合长度。中等旋合长 度“N”不标注。 （4）左旋梯形螺纹，应在螺纹代号的尾部加 注“LH”。 （5）多线螺纹应同时标注导程和螺距。
3）均布孔、肋板的画法
若干直径相同且成规律 分布的孔，可以只需画 出一个或少量几个，其 余只需用细点画线表示 其中心位置
当零件回转体上均匀分 布的肋、轮辐、孔等结 构不处于剖切平面上时 ，可将这些结构旋转到 剖切平面上画出
整理课件
57
4）零件上成规律分布的重复结构（齿或槽等 ），允许只画出一个或几个完整的结构。不 对称的重复结构用细实线连接，对称的重复 结构用细点画线表示各对称结构的位置，要 注明该结构的总数
63
第三角画法在局部视图中的应用
第三角画 法绘制的 局部视图
整理课件
64
五、标准件与常用件
1. 螺纹
1）外螺纹
2）内螺纹
不画倒角圆
整理课件
65
3）螺纹连接
整理课件
66
4）外螺纹在剖视图中的画法
5）圆锥螺纹的画法
只画出 可见端 牙底圆
整理课件
67
6）普通螺纹的标记 新标准
旧标准
整理课件
68
（1）单线螺纹的尺寸代号为“公称直径×螺距”。 粗牙 普通螺纹不标螺距，细牙普通螺纹必须注出螺距。
整理课件
13
（3）轨迹线 新国标用细双点画线绘制
旧国标用细点画线绘制
整理课件
14
（4）断裂处边界线
整理课件
机械制图国家标准讲解
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
方法
• 投影(投影图) • 根据投影法所得到的图形
• 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
PPT文档演模板
机械制图国家标准讲解
• 正投影法与正投影（正投影图）
• 前者是指投影线与投影面相垂直的平行投影法；后者是根据正 投影法所得到的图形
机械制图国家标准讲解
PPT文档演模板
2020/11/18
机械制图国家标准讲解
学习重点
• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准
PPT文档演模板
机械制图国家标准讲解
第一章 标准化概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或 者其结果规定共同的和重复使用的规则、导则或者特性的文 件。该文件经协商一致制定并经一个公认机构的批准。
PPT文档演模板
机械制图国家标准讲解
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第二章 制图的基本规定
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
方法
• 投影(投影图) • 根据投影法所得到的图形
• 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
PPT文档演模板
机械制图国家标准讲解
• 正投影法与正投影（正投影图）
• 前者是指投影线与投影面相垂直的平行投影法；后者是根据正 投影法所得到的图形
机械制图国家标准讲解
PPT文档演模板
2020/11/18
机械制图国家标准讲解
学习重点
• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准
PPT文档演模板
机械制图国家标准讲解
第一章 标准化概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或 者其结果规定共同的和重复使用的规则、导则或者特性的文 件。该文件经协商一致制定并经一个公认机构的批准。
PPT文档演模板
机械制图国家标准讲解
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第二章 制图的基本规定
最新机械制图国家标准
最新机械制图国家标准机械制图是机械工程设计的重要环节，是将设计人员的创意和构想转化为具体的图纸和数据的过程。
为了规范机械制图的设计和表达，国家相关部门制定了一系列的机械制图国家标准，以便统一和规范机械制图的设计和表达。
首先，机械制图国家标准规定了机械制图的基本要求和规范。
在机械制图的设计过程中，必须符合国家标准规定的图纸格式、线条粗细、字体大小、图形符号等基本要求，以确保机械制图的清晰、准确和统一。
这些基本要求和规范是机械制图设计的基础，也是保证机械制图质量的重要保障。
其次，机械制图国家标准规定了机械零件的图样表达和尺寸标注。
在机械制图中，零件的图样表达和尺寸标注是至关重要的，它直接关系到零件的加工和装配质量。
国家标准规定了零件图样的表达方法、尺寸标注的位置和形式，以及特殊零件的表达和标注要求，使得机械制图在表达零件形状和尺寸时更加准确和清晰。
此外，机械制图国家标准还规定了机械装配图的表达和标注。
机械装配图是将各个零件按照一定的装配关系和方法组合在一起的图纸，它直接关系到机械设备的装配质量和工艺。
国家标准规定了装配图的表达方法、装配顺序和注意事项，以及装配图中各个零件之间的配合关系和间隙要求，使得机械装配图在表达装配关系和零件配合时更加清晰和合理。
最后，机械制图国家标准还规定了机械制图的审查和归档要求。
在机械制图的设计过程中，必须进行严格的审查和检查，以确保机械制图的准确性和完整性。
国家标准规定了机械制图审查的程序和要求，以及机械制图的归档和保存要求，使得机械制图在设计和使用过程中更加可靠和方便。
总的来说，机械制图国家标准是机械制图设计和表达的重要依据，它规范了机械制图的基本要求和规范、零件图样表达和尺寸标注、装配图的表达和标注，以及机械制图的审查和归档要求，为机械制图的设计和使用提供了重要的保障。
只有严格遵守国家标准，才能保证机械制图的质量和准确性，提高机械设备的设计和制造水平。
机械制图新国标讲解
在图形中的注法—4 标注在形位公差的上方
源自GB/T 131-2006
表面结构要求可以标注在形位公差框格的上方。
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
几何公差基准
源自GB/T 1182-2008
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！
二、GB/T 131-2006 GPS
产品几何技术规范（ GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。
GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法
GB/T 131-2006 特点可以归纳为“四个全新”， 即新概念、新代号、新注法、新解释。
代号的文本表示
允许任何工艺
APA
(Any Process Allow)
去除材料
MRR (Material Remove)
不去除材料
NMR
(No Material Remove)
在图形中的注法—1（基本标注方法）
标准中没有规定基准中三角形具体形状，一般教 科书中使用 等腰直角三角形 或者是等边三角形！
基准代号的放置
源自GB/T 1182-2008
基准代号放置在 轮廓上或者延长线上，或者平 面的引出线上。 （一定要与轮廓线接触）
基准字母的放置
源自GB/T 1182-2008
单一 基准
两个共 同基准
基准体系，自 左至右优先
机械制图绘图方面的国标 一、制图的基本规定
机械制图国标解析
规
• 定执行。
•
②当不需要表示材料类别时，可采用通用的剖面线表示。这里
采用
• 的通用的剖面符号恰是金属材料的剖面线，即平行的细实线。
•
③剖面线角度。GB/T 4457.5规定剖面线画成"与水平45°"，
GB/T 17453规定剖面线最好"与主要轮廓线或剖面区域的对称线成
45°角"。
•
④新国标增加了允许用点阵或者涂色代替剖面线的规定。
• 多面正投影（图）
• 物体在相互垂直的两个或者多个投影面上所得到的正投影。
• 第一角投影（第一角画法）
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
3.2 投影法分类体系
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
≥A3
A4
A4
2.2 标题栏的方位和看图方向
第二种情况----按方向符号指示的方向看图，即令画 在对中符号上的等边三角形（即方向符号）位于图纸下 边后看图。
补充要素 主体要素（必备） 引导要素
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
强制性标准范围可包括以下八种情况：
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
机械制图国家标准解析
断裂边界也可用双折线（NO.01.1线型）或细双点画线 （NO.05.1线型）绘制。
图15 断裂画法(一)
共一百八十八页
3.6 重复结构要素
零件中成规律分布的重 复结构，允许只绘制出其 中一个或几个完整的结构， 并反映(fǎnyìng)其分布情况。 重复结构的数量和类型的
表示应遵循GB/T4458.4 中的有关要求。
图12 过渡线的画法
共一百八十八页
3.4 平面画法(huàfǎ)
为了避免增加视图，剖视图或断面图， 可用细实线（NO.01.1线型）绘出对角线表
示平面，见图13、14。
图13 轴上的矩形平面画法
图14 锥形平面画法
共一百八十八页
3.5 断裂画法 较长的机件（轴、杆、型材、连杆等）沿长度方向的
形状(xíngzhuàn)一致或按一定规律变化时，可断开绘制，其 断裂边界用波浪线（NO.01.1线型）绘制，见图15、16。
2:1 图21 仅有一个被放大部分的局部放大图画法
共一百八十八页
3.7.2 同一机件上不同部位的局部放大图，当图形 相同(xiānɡ tónɡ)或对称时，只需画出一个，见图22。
I 2:1 I I
共一百八十八页
3.7.3 必要时可用几个图形(túxíng)来表达同一个被放大 部位的结构，见图23。
对称的重复结构用细点 画线（NO.04.1线型）表
示各对称结构要素的位置，
见图17、图18。不对称
的重复结构则用相连的细
实线（NO.01.1线型）代 替，见图19。
共一百八十八页
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
共一百八十八页
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所采用的
图15 断裂画法(一)
共一百八十八页
3.6 重复结构要素
零件中成规律分布的重 复结构，允许只绘制出其 中一个或几个完整的结构， 并反映(fǎnyìng)其分布情况。 重复结构的数量和类型的
表示应遵循GB/T4458.4 中的有关要求。
图12 过渡线的画法
共一百八十八页
3.4 平面画法(huàfǎ)
为了避免增加视图，剖视图或断面图， 可用细实线（NO.01.1线型）绘出对角线表
示平面，见图13、14。
图13 轴上的矩形平面画法
图14 锥形平面画法
共一百八十八页
3.5 断裂画法 较长的机件（轴、杆、型材、连杆等）沿长度方向的
形状(xíngzhuàn)一致或按一定规律变化时，可断开绘制，其 断裂边界用波浪线（NO.01.1线型）绘制，见图15、16。
2:1 图21 仅有一个被放大部分的局部放大图画法
共一百八十八页
3.7.2 同一机件上不同部位的局部放大图，当图形 相同(xiānɡ tónɡ)或对称时，只需画出一个，见图22。
I 2:1 I I
共一百八十八页
3.7.3 必要时可用几个图形(túxíng)来表达同一个被放大 部位的结构，见图23。
对称的重复结构用细点 画线（NO.04.1线型）表
示各对称结构要素的位置，
见图17、图18。不对称
的重复结构则用相连的细
实线（NO.01.1线型）代 替，见图19。
共一百八十八页
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
共一百八十八页
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所采用的
机械制图国标解析
表达清楚时，也可以画成半剖。
•
⑧用几个剖切平面分别剖开机件，得到的剖视图为相
同的图形时，可按下图的形式标注。
• ⑨可将投射方向一致的几个对称图形各取一半（或者四 分之一）合并成一个图形。此时应在剖视图附近标出相 应的剖视图名称。
⑥过渡线由粗实线改为细实线表示
⑥明确规定了模样分型线用粗实线表示
⑥轨迹线由细点画线改为细双点画线
⑦双折线的画法
⑦相邻辅助零件的线型及画法
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
第三章 投影法
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
3.标准化的基本原理：统一、简化、协调、优化
4.标准的编号和名称
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
强制性标准范围可包括以下八种情况：
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、新旧标准常见注法对照索引
项目 1 粗虚线 2 粗点画线 3 统一螺纹 4 ?20 5 ?200.001 6 +0.001
旧标准
基本尺寸 最大极限尺寸
上偏差
新标准
2-12 UN-2A 公称尺寸 上极限尺寸 上极限偏差
应用场合 允许表面处理的表示线 限定范围的表示线
英制普通螺纹
一、新旧标准常见注法对照索引
GB/T 131-2006 特点可以归纳为“四个全新”， 即新概念、新代号、新注法、新解释。
代号的文本表示
允许任何工艺
APA
(Any Process Allow)
去除材料
MRR (Material Remove)
不去除材料
NMR
(No Material Remove)
在图形中的注法—1（基本标注方法）
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！
二、GB/T 131-2006 GPS
产品几何技术规范（ GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。
GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法
上表面水平向 上书写
左侧面向左旋 转书写
右侧面和下表面加指 引线后水平书写。
在图形中的注法—2
大Байду номын сангаас数表面有相同表面结构要求的注法
×其余 3.2
相当于老标准中的 其余 3.2
在图形中的注法—3（可以标注在尺寸线上）
源自GB/T 131-2006
在不至于引起误解的情况下 ,表面结构要求可以 标注在给定的尺寸线上 .
机械制图绘图方面的国标 一、制图的基本规定
1、标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图，即以标注栏
中的文字方向为看图方向。
≥A3
A4
A4
在图形中的注法—4 标注在形位公差的上方
源自GB/T 131-2006
表面结构要求可以标注在形位公差框格的上方。
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
几何公差基准
源自GB/T 1182-2008
项目
旧标准
7 普通平键
键10×100
8 45°倒角
9 多个直径
微观不平 10 十点高度
2×45° 2-?20
Ry
其余表面粗糙 11 度
其余
3.2
新标准 键16×10×100
C2 2×?20
12 基准符号
应用场合 增加键宽参数
2×R20 × 停止使用 × 注在标题栏上方附近 三角形涂黑或空白 , 三角形底边与轮廓接触。
标准中没有规定基准中三角形具体形状，一般教 科书中使用 等腰直角三角形 或者是等边三角形！
基准代号的放置
源自GB/T 1182-2008
基准代号放置在 轮廓上或者延长线上，或者平 面的引出线上。 （一定要与轮廓线接触）
基准字母的放置
源自GB/T 1182-2008
单一 基准
两个共 同基准
基准体系，自 左至右优先
项目 1 粗虚线 2 粗点画线 3 统一螺纹 4 ?20 5 ?200.001 6 +0.001
旧标准
基本尺寸 最大极限尺寸
上偏差
新标准
2-12 UN-2A 公称尺寸 上极限尺寸 上极限偏差
应用场合 允许表面处理的表示线 限定范围的表示线
英制普通螺纹
一、新旧标准常见注法对照索引
GB/T 131-2006 特点可以归纳为“四个全新”， 即新概念、新代号、新注法、新解释。
代号的文本表示
允许任何工艺
APA
(Any Process Allow)
去除材料
MRR (Material Remove)
不去除材料
NMR
(No Material Remove)
在图形中的注法—1（基本标注方法）
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！
二、GB/T 131-2006 GPS
产品几何技术规范（ GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。
GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法
上表面水平向 上书写
左侧面向左旋 转书写
右侧面和下表面加指 引线后水平书写。
在图形中的注法—2
大Байду номын сангаас数表面有相同表面结构要求的注法
×其余 3.2
相当于老标准中的 其余 3.2
在图形中的注法—3（可以标注在尺寸线上）
源自GB/T 131-2006
在不至于引起误解的情况下 ,表面结构要求可以 标注在给定的尺寸线上 .
机械制图绘图方面的国标 一、制图的基本规定
1、标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图，即以标注栏
中的文字方向为看图方向。
≥A3
A4
A4
在图形中的注法—4 标注在形位公差的上方
源自GB/T 131-2006
表面结构要求可以标注在形位公差框格的上方。
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
2、GB/T 1182-2008 几何公差标注
几何公差基准
源自GB/T 1182-2008
项目
旧标准
7 普通平键
键10×100
8 45°倒角
9 多个直径
微观不平 10 十点高度
2×45° 2-?20
Ry
其余表面粗糙 11 度
其余
3.2
新标准 键16×10×100
C2 2×?20
12 基准符号
应用场合 增加键宽参数
2×R20 × 停止使用 × 注在标题栏上方附近 三角形涂黑或空白 , 三角形底边与轮廓接触。
标准中没有规定基准中三角形具体形状，一般教 科书中使用 等腰直角三角形 或者是等边三角形！
基准代号的放置
源自GB/T 1182-2008
基准代号放置在 轮廓上或者延长线上，或者平 面的引出线上。 （一定要与轮廓线接触）
基准字母的放置
源自GB/T 1182-2008
单一 基准
两个共 同基准
基准体系，自 左至右优先
