大电流交流恒流源关键指标有哪些
交流恒流源的原理和用途
交流恒流源原理与用途一:原理恒流亦可叫稳流,意思相近,一般可以不加区别。
与恒压的概念相比,恒流的概念就难于理解一些了,因为日常生活中恒压源是多见的,蓄电池、干电池是直流恒压电源,而 220V 交流电,则可认为是一种交流恒压电源,因为它们的输出电压是基本不变的,是不随输出电流的大小而大幅变化的。
首先举例说明:一个恒定电流值调至 1A 的,最高输出电压可达 100V 的一个恒流电源,当你打开这个恒流源的电源开关时,你会看到电源的电压表和电流表显示什么数值呢?可以肯定的说:输出电压为 100V ,输出电流为 0A 。
有人曾经这样问,你不是100V 1A 的恒流源吗?怎么输出不是 100V 1A 呢?这里仍然要用欧姆定律来解释,理论上可以这样来计算,电源的输出电压U=IR ,式中 U 为输出电压, I 为输出电流, R 为负载电阻。
交流恒流源原理与用途以下分 5 种情况来说明:如果电源为空载, R 可以用无穷大来表示, U=I* ∞,由于电源能输 1A 的电流,如果电源电流为 1A ,那么 U=1A* ∞ = ∞,而电源电压最多只能输出 100V ,无疑电源只能输出其最大电压 100V ,由于电源不能输出无穷大的电压,因而电流只能是很小很小的值,即电流输出为 0A ,即 I=U/R=100V/ ∞ =0A 。
如果负载电阻 R=200 欧,那么又因电源只能输出 100V ,因此电流只能为 0.5A ,即 I=U/R=100V/200R=0.5A 如果负载电阻 R=100 欧,由于电源能输出 100V ,就使得电流能达到 1A ,即 I=U/R=100V/100R=1A 此时输出电流正好达到电源的恒流值。
如果负载电阻继续减小,改为 50 欧,如果根据公式I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为1A 的电源,因此此时的输出电流只能被强迫限制在 1A 而不能为 2A 因而输出电压只能被迫降到 50V 而不能为 100V 。
恒流源参数
恒流源参数一、什么是恒流源参数恒流源参数是指恒流源的基本特性和性能参数。
恒流源是一种可以提供稳定输出电流的电源器件,常用于电子设备的测试、测量和实验等应用中。
恒流源参数包括电流稳定性、输出电流范围、输出电压范围、负载调整能力等。
二、电流稳定性恒流源的电流稳定性是其最基本的参数之一,表示恒流源在不同负载条件下输出电流的稳定性能。
一般来说,电流稳定性越高,恒流源在不同负载条件下输出电流的波动越小。
三、输出电流范围恒流源的输出电流范围是指在其规定的工作范围内可以提供的输出电流的上下限值。
电流范围越大,恒流源可以适应更广泛的负载条件,具有更高的适用性。
四、输出电压范围恒流源的输出电压范围是指在其规定的工作范围内可以提供的输出电压的上下限值。
输出电压范围与输出电流范围密切相关,通常情况下,输出电流越大,输出电压范围越小。
五、负载调整能力恒流源的负载调整能力是指在负载变化时,恒流源能够快速调整输出电流以保持恒定的输出电流特性。
负载调整能力越强,恒流源在负载变化时输出电流的稳定性越好。
六、恒流源参数的影响因素恒流源参数受多个因素的影响,包括电源电压稳定性、温度变化、负载变化等。
这些因素的变化都会对恒流源的输出电流特性产生一定的影响。
因此,在选购和使用恒流源时,需要考虑这些因素以确保其稳定性和可靠性。
七、恒流源参数的测试方法评估恒流源的参数需要进行一系列测试,以下是常用的恒流源参数测试方法:1.电流稳定性测试:将恒流源连接到负载上,在不同负载条件下测量输出电流的波动范围,并计算其标准偏差。
2.输出电流范围测试:将恒流源连接到不同负载上,逐步调整输出电流,并记录恒流源能够稳定输出的最大和最小电流值。
3.输出电压范围测试:将恒流源连接到不同负载上,逐步调整输出电压,并记录恒流源能够稳定输出的最大和最小电压值。
4.负载调整能力测试:在恒流源输出电流稳定的情况下,突然改变负载,观察恒流源响应的时间和输出电流的波动情况。
一种大功率交流恒流源的设计
电气传动2021年第51卷第23期摘要:针对某些低压电气设备需要对特定电流的热效应进行严格测试的需求,设计了一种具有多种运行模式的大功率交流恒流源装置。
该恒流源装置采用多组逆变H 桥共直流母线的电路拓扑,以矢量控制作为核心算法,根据不同的测试需求,可选择不同的运行模式,包括单相独立运行模式、单相并联运行模式以及三相运行模式。
经过实验验证,所提出的具有多种运行模式的恒流源完全可以满足不同种类低压电气设备的测试需求,并且基于矢量控制理论的控制策略使该恒流源装置实现可靠高效运行,获得了低谐波、高精度的输出电流,具有广阔的应用范围和市场前景。
关键词:恒流源;逆变H 桥;LCL 滤波器;矢量控制中图分类号:TM464文献标识码:ADOI :10.19457/j.1001-2095.dqcd22030Design of High Power AC Constant Current SourceSUN Chuanjie ,TIAN Kai ,CHU Zilin ,YANG Jingran ,ZHANG Zhonglei(Tianjin Research Institute of Electric Science Co.,Ltd.,Tianjin 300180,China )Abstract:For some low-voltage electrical equipment that requires strict testing of the thermal effects of specific currents ,a high power AC constant current source with multiple operating modes was designed.The constant current source adopts the circuit topology of multiple sets of H-bridge inverter common DC bus ,and uses vector control as the core algorithm ,according to different test requirements ,different operation modes can be selected ,including single-phase operation in independence ,single-phase operation in parallel and three-phase operation.Experimental results demonstrate that the constant current source can meet the testing needs of different types of low-voltage electrical equipment ,the control strategy based on vector control theory enables the constant current source to operate reliably and efficiently ,and obtains low harmonic ,high-precision output current ,the constant current source has a wide range of applications and market prospects.Key words:constant current source ;H-bridge inverter ;LCL filter ;vector control基金项目:天津电气院科研开发创新基金(GE2017ZL002)作者简介:孙传杰(1988—),男,硕士,工程师,Email :***************一种大功率交流恒流源的设计孙传杰,田凯,楚子林,杨敬然,张中磊(天津电气科学研究院有限公司,天津300180)交流恒流源被广泛应用于低压电气设备的型式试验,当前市场份额基本被国内产品占据。

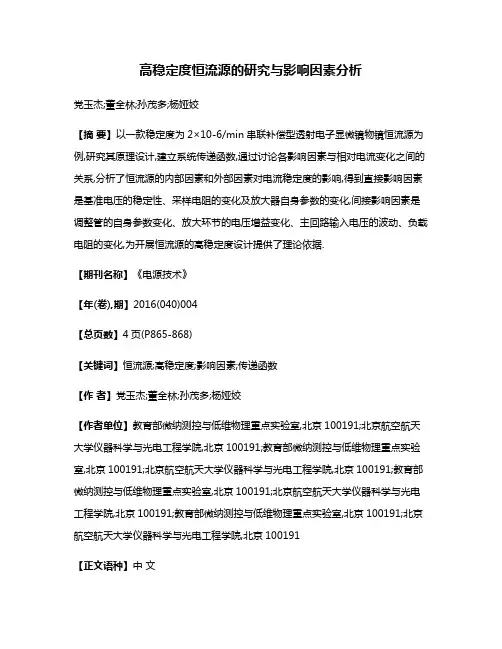

高稳定度恒流源的研究与影响因素分析
高稳定度恒流源的研究与影响因素分析党玉杰;董全林;孙茂多;杨娅姣【摘要】以一款稳定度为2×10-6/min串联补偿型透射电子显微镜物镜恒流源为例,研究其原理设计,建立系统传递函数,通过讨论各影响因素与相对电流变化之间的关系,分析了恒流源的内部因素和外部因素对电流稳定度的影响,得到直接影响因素是基准电压的稳定性、采样电阻的变化及放大器自身参数的变化,间接影响因素是调整管的自身参数变化、放大环节的电压增益变化、主回路输入电压的波动、负载电阻的变化,为开展恒流源的高稳定度设计提供了理论依据.【期刊名称】《电源技术》【年(卷),期】2016(040)004【总页数】4页(P865-868)【关键词】恒流源;高稳定度;影响因素;传递函数【作者】党玉杰;董全林;孙茂多;杨娅姣【作者单位】教育部微纳测控与低维物理重点实验室,北京100191;北京航空航天大学仪器科学与光电工程学院,北京100191;教育部微纳测控与低维物理重点实验室,北京100191;北京航空航天大学仪器科学与光电工程学院,北京100191;教育部微纳测控与低维物理重点实验室,北京100191;北京航空航天大学仪器科学与光电工程学院,北京100191;教育部微纳测控与低维物理重点实验室,北京100191;北京航空航天大学仪器科学与光电工程学院,北京100191【正文语种】中文【中图分类】TM91恒流源是指能够向负载提供恒定电流的电源,高稳定度的恒流源是电子显微镜、粒子加速器、质谱仪以及β谱仪等现代仪器中产生稳定磁场的核心电源系统之一,应用领域十分广阔[1-2]。
应用于透射电子显微镜的恒流源主要为磁透镜提供激励电流。
为提高透射电子显微镜的性能,满足其高分辨率的性能指标,要求恒流源的电流稳定度是非常高的,通常为10-5~10-6/min。
其中物镜是透射电子显微镜成像系统的第一个透镜,由其造成的像差会被中间镜与投影镜继续放大,所以物镜恒流源的稳定度是最高的。
大功率恒流源的设计
大功率恒流源的设计恒流源(Constant Current Source)是一种电子设备,它能够提供并保持稳定的输出电流,无论负载的电阻值如何变化。
在电路设计中,常常需要使用恒流源来驱动负载,例如LED、激光二极管等。
本文将介绍大功率恒流源的设计过程。
首先,我们需要明确设计的要求和限制条件。
在设计大功率恒流源时,需要考虑以下几个关键参数:1.输出电流范围:确定所需的输出电流范围,以满足特定负载的要求。
2.输出电压范围:选择适当的输出电压范围,以满足特定负载的工作电压需求。
3.输出功率:根据负载的功率需求,确定所需的输出功率范围。
4.稳定性:确保输出电流的稳定性,以防止负载中的电压和电流波动。
接下来,我们将介绍大功率恒流源的设计步骤:步骤1:选择适当的电流源在设计恒流源之前,我们需要选择适当的电流源。
一般来说,常用的电流源包括运算放大器、普通二极管、场效应管等。
选择电流源时要注意其输出电流范围和稳定性。
步骤2:设计电流反馈环路为了实现恒流源的稳定性,我们需要设计电流反馈环路,使输出电流与参考电流保持一致。
这可以通过负反馈来实现,其中负载电流与参考电流比较,并通过控制电流源来实现输出电流的调节。
步骤3:选择适当的功率放大器为了实现大功率输出,我们需要选择适当的功率放大器。
常见的功率放大器包括MOSFET、功率晶体管等。
选择功率放大器时要考虑其最大功率输出和效率。
步骤4:设计电源供应为了提供足够的电源供应,我们需要设计适当的电源电路。
这可以通过使用变压器、整流器和滤波电容等组件来实现。
步骤5:进行样品测试和优化完成恒流源的设计后,我们需要进行样品测试和优化。
这包括测量输出电流的稳定性、负载调整的响应速度等。
根据测试结果,我们可以对电路进行优化和改进。
最后,根据设计需求和实际应用要求,我们可以选择适当的元件和电路拓扑来实现大功率恒流源。
在设计过程中,需要综合考虑电流范围、电压范围、功率输出和稳定性等因素,并进行适当的测试和优化。
交流恒流源系统分析
交流恒流源系统分析交流恒流源主要是通过电力电子元器件及升流器产生可调大电流的装置,主要应用在断路器、开关等检测行业,本文对其原理及硬件进行分析计算。
标签:整流回路,逆变回路,升流器1.概述交流恒流源是采用电力电子装置对电网电源进行变换,并且能够抑制电网电源产生的波动,对输出电流采取闭环控制,使其不随负载阻抗的变化而变化。
当前,交流恒流源主要应用于检测断路器、塑壳断路器、小型断路器继电器、开关、交流接触器、机械开关等工业产品,在电流互感器测试中应用较少,本文对其原理及主要硬件设备配置进行分析。
2.系统组成系统由电容滤波的三相不可控整流桥、电压型全桥逆变桥、大电流发生器三大部分构成,通过对电网电源整流后经电压型全桥逆变输出至升流变压器,升流变压器输出接负载,对负载进行测试。
系统图见下图。
恒流源系统原理及主要硬件分析2.1电容滤波的三相不可控整流原理2.2逆变回路原理电压型全桥逆变电路的原理图见图二,它共有四个桥臂,可以看成是由两个半桥电路组成。
把桥臂1和4作为一对,2和3作为另一对2.2.1 PWM逆变原理PWM的主要控制方式有计算法和调制法,目前实际应用的主要是调制法,以下主要对调制法进行说明,图二是采用IGBT作为开关器件的单相PWM逆变电路,其控制方式为:在输出电压U0的正半周,V1保持通态,V2保持断态,V3和V4交替通断,因输出串接有滤波电感,所以,一般情况下负载呈阻感状态,此时,负载电流滞后于负载电压,因此在电压正半周,电流有一段区间为正,一段区间为负。
在负载电流为正的区间,V1和V4导通时,负载电压U0等于直流电压Ud;V4关断时,负载电流通过V1和VD3续流,U0=0。
在负载电流为负的区间,仍为V1和V4导通时,因i0为负,故i0时间上从VD1和VD4流过,仍有U0=Ud,V4关断,V3开通后,i0从V3和VD1续流,U0=0。
这样,U0总可以得到Ud和零两种电平。
同样,在U0的负半周,让V2保持通态,V1保持断态,V3和V4交替通断,U0可得到-Ud和零两种电平。
恒流源主要参数
恒流源主要参数恒流源是一种常见的电源,常用于测试电路、调试电子设备等。
它的主要作用是输出稳定的电流信号,因此恒流源主要参数的选择是非常重要的。
第一步,选择输出电流范围。
恒流源的输出电流一般在数毫安到几安之间,不同的电路测试需求会选择不同的电流范围。
一般来说,恒流源的输出范围越宽,适用范围就越广。
第二步,选择输出精度。
恒流源需要保证输出电流稳定,输出精度就是描述恒流源输出的稳定性和准确性的重要参数。
输出精度通常以百分之几的形式表示,精度越高,输出电流就越准确稳定。
第三步,选择响应速度。
恒流源的响应速度是指输出电流的变化速率,通俗来说就是恒流源的输出电流变化能够跟上电路的变化速度。
不同的测试需求需要选择不同的响应速度,响应速度较快的恒流源能够满足高速电路的测试需求,响应速度较慢的恒流源则适合稳定性要求较高的测试需求。
第四步,选择过载保护。
过载保护是恒流源的一项重要保护功能,当外部电路故障或电流过大时能够自动切断输出,避免对被测试电路造成损伤。
不同的过载保护功能会影响恒流源的性能和价格,需在实际需求和预算之间做出选择。
第五步,选择形式尺寸。
恒流源除了性能参数以外,形式尺寸也是需要考虑的一个因素,通常是根据实际的测试需求、测试环境和使用方便程度来选择不同的形式尺寸。
综上所述,恒流源主要参数的选择需要根据实际的测试需求和预算等多方面考虑,根据电路的电流范围要求、精度、响应速度、过载保护、形式尺寸等因素选取适合的型号和品牌。
只有选择合适的恒流源,才能更好的满足测试需求,提高测试效率和准确性,保障测试结果的可靠性。
电流、Q值、DCR三个主要参数
电流、Q值、DCR三个主要参数
电感在应用中,主要参数有:尺寸;感值,用于和频率匹配;电流,超过了会烧掉;Q值,品质因数;DCR,直流电阻。
本篇接着讲电流、Q值、DCR三个主要参数。
电流
额定电流,就是设计上允许通过的最大电流。
电流本质上是一根漆包线,且直流电阻并不大,直接发热烧掉的情况是比较少的,因此额定电流并不是电感能通过的最大的直流电,而是最大可用电流。
绕线电感额定电流中,又有Isat和Irms两种,很容易误导工程师,不知道该去选那种。
↑电感的感值,会随着电流的增大而减小
Irms是温升电流,普遍标准为电感温度升到40摄氏度的时候的电流。
电感内部的漆包线有电阻,有了电阻通过电流就会发热。
这个额定电流就是电感能工作且不至于烧毁的最大电流。
Isat是饱和电流,磁通量饱和的时候的电流。
电感里的电流太大之后,电感感量会下降,下降曲线和电感的结构有一定的关系。
普遍设定电感感值下降20%的时候的电流为Isat。
如果超过这个电流使用,电感的感量会继续下降,导致输出纹波增大,造成系统工作异常,或者电感烧毁。
根据电流来对电感进行选型的时候,一般选择Isat和Irms中比较小的一个。
绕线电感的Isat和Irms有时候前者大一些,有时候后者大一些,叠层电容的Isat一般会比Irms小很多。
我们以前就遇到过,工程师选功率型叠层电感的时候,只看了Irms符合要求,但是Isat 严重偏低,最终导致概率性烧电感的情况。
Q值
Q值又叫品质因数,用来衡量电感在交流状态下的等效电阻。
Q值越高,等效电阻越小,。
交流电路的基本特征量
交流电路的基本特征量
沟通电路的参数收到沟通电本身的基本参数影响,即频率、峰值和位相。
现在分别争论如下:
1.频率:上式中的是角频率(圆频率),它与频率f之间的关系是,f的含义是单位时间内沟通电作周期性变化的次数,频率表示沟通电瞬时值变化的快慢单位:或。
例如市电的频率为50Hz,有的国家发电厂发出的沟通电频率为60Hz。
2.峰值和有效值:简谐量在一个周期所能达到的最大瞬时值,称为简谐量的幅值(或峰值),它们的意义是瞬时值随时间变化的幅度。
沟通电路对简谐沟通电而言,有效值等于峰值的,即70%左右。
在电工测量中,常使用沟通电流表和电压表。
但所测得的读数都是“有效值”。
平常我们说沟通电压是220V也是指有效值,今后在沟通电路问题中不加解释给的读数一律指有效值。
3.位相:叫做初位相。
表示沟通电在某一时刻达到的状态,即它不仅打算瞬时值的大小和方向,而且还能表示出简谐量变化的趋势(是变大或变小)。
在讨论单一简谐沟通电时,初位相的作用尚不明显,假如要比较两个或两个以上的沟通电时,则其重要意义就显示出来了,要用到位相差的概念,位相差是不随时间转变的常数,他表示两个简谐量在变化过程中位相相差的程度,在沟通电学问中,经常涉及的就是电压与电流之间的位相差。
恒流源
第一章绪论众所周知,许多科学实验都离不开电源,并且在这些实验中经常会对通电时间、电压高低、电流大小以及动态指标有着特殊的要求,然而目前实验所用的直流电源大多输出精度和稳定性不高;在测量上,传统的电源一般采用指针式或数码管来显示电压或电流,搭配电位器来调整所要的电压及电流输出值:使用上若要调整精确的电压或者电流输出,须搭配精确的显示仪表监测,又因电位器的阻值特性非线性,在调整时,需要花费一定的时间,况且还要当心漂移,使用起来非常不方便。
因此,如果直流电源不仅具有良好的输出质量而且还具有多功能以及一定的智能化,以精确的微机控制取代不精确的人为操作,在实验开始之前就对一些参数进行预设,这将会给各个领域中的实验研究带来不同程度的便捷与高效。
§1.1 恒流源的应用1.1.1 在计量领域中的应用电流表的校验宜用恒流源。
校验时,将待校的电流表与标准电流表串接于恒流源电路中,调节恒流源的输出电流大小至被校表的满度值和零度值,检查各电流表指示是否正确。
在广泛应用的DDZ系列自动化仪表中,为避免传输线阻抗对电压信号的影响,其现场传输信号均以恒流给定器提供的 0~10mA(适用于DDZ-II系列自动化仪表)或 4~20mA(适用于DDZ-III系列自动化仪表)直流电流作为统一的标准信号,便于对各种信号进行变换和运算,并使电气、数模之间的转换均能统一规定,有利于与气动仪表、数字仪表的配合使用。
在某些精密测量领域中,恒流源充当着不可替代的角色。
如给电桥供电、用电流电压法测电阻值等。
各种辉光放电光源:如光谱仪中的氢灯、氖灯,一旦被点燃,管内稀薄气体讯速电离。
由于离化过程的不稳定性并恒有增加的倾向,放电管中的电流将随之上升。
因此,在灯管上加以恒定电压时,它是不稳定的,其电流值可能增大到使灯管损坏。
为了稳定放电电流,从而稳定灯管的工作状态,最好采用恒流源供电。
各种标准灯(如光强度标准灯等)的冷态电阻接近于零,在使用时为防止电流冲击,一般通过调压器或限流电阻逐步加大电流至额定值,既不方便,又不安全。
电源参数指标及测试方法
六.补充概念
6.1 漏电流 流经输入侧地线的电流,从安全考虑规定为 0.5~1mA
42
六.补充概念
6.2 纹波 纹波是直流稳压电源输出端呈现交流成分的分 量,用峰-峰值表示,一般为输出电压的0.5%以 内。噪声是输出端呈现的除纹波以外频率的分 量,也用峰-峰值表示,一般为输出电压的1%。 当噪声与纹波没有明确区分时,应该规定纹波与 噪声的总合成值。多数场合中规定纹波与噪声的 总合成值为输出电压的2%以内。
36
五.集成稳压器的主要技术参数 5.14 最大输出电流 I0max
稳压器能保持输出电压不变的最大输出电流。
37
五.集成稳压器的主要技术参数
5.15 调整端电流 Iadj和调整端电流变化量 Iadj
可调集成稳压电路压器的主要技术参数
5.16 最大输入输出电压差 U1 U0 能够保证稳压器正常工作的最大的输入电压与输 出电压之间的差。
能够保证稳压电路能够安全工作的最大输入电压 瞬时值。
32
五.集成稳压器的主要技术参数 5.10 输出电压U 0
对固定稳压电路为额定的输出电压值。对可调稳 压器有一个输出电压范围;其最小输出电压一般 等于其基准电压值,最大输出电压则等于稳压电 路最大输入电压减去它的最小输入的电压差。
33
五.集成稳压器的主要技术参数 5.11 输出电压偏差U0
St
U max U oN
100 %
其中Umax为由于负载的变化引起输出电压变化的最 大值,这个值越小越好,是衡量交流稳压电源性 能的一个重要指标。
6
一.稳态性能指标
1.4 输出电压相对谐波含量
输出电压相对谐波含量(亦称失真度)定义为谐 波含量的有效值与非正弦周期函数的总有效值之 比,当负载为额定值情况下,源电压的失真度应 小于3%,在源电压为最低值、额定值和最高值时 测量输出电压的失真度,取其最大者。这个值也 是越小越好。
恒流源指标
特点高效率IGBT/PWM脉宽调制 CV/CC工作模式支持RS232/RS485通讯接口远端控制及输出开关功能过电压OVP/过电流OCP/过温度OTP及短路保护功能远端电压量测功能规格输入规格:AC 220V或380V±15% 输出电压:一相两线5V、7V、10V、20V、30V、50V、100V、200V、400V(或定制)输出电流:200A-10000A 频率稳定率:≤0.1% 波形失真度:≤2% 稳流精度:≤1‰反应时间:2mS响应通讯接口:RS232或RS485RAC系列交流恒流源,是一种宽频谱,高精度稳流,低谐波失真的稳流电源。
交流恒流源电流稳定度:0.5% ,500mA-5000A本厂还生产各种非标产品,例本厂为低压电器生产厂设计生产的高精度大电流直流恒流电源,是新型热继电器快速校验台的必须设备;交流大电流恒流电源替代了原来由交流稳压电源、调压器、大电流变流器三台设备组成的交流电流源,克服了原方案无法解决的铜阻温升造成电流飘移的缺点,提高了精度,加快了校验速度,受到了用户的首肯。
本系列电源是为用户专门设计制造的,其输出电流是恒定并且可调,给使用者的感觉像在使用一台直流恒流电源。
输出波形为正弦波,可带阻性、感性、容性负载,满足低压电器对测试电源的要求,与常规采用交流稳压电源,带一个调压器,再加变流器相比,本电源一台设备就可达到目的,还有一个突出的优点,这就是电流恒定。
因为原来方案由于温度变化,导线、接头和线圈的铜阻等一直在变化,操作人员须经常调节调压器来恒定电流,费时费精力,而且精度是无法与本电源相比的,低压电器生产中,须对电流进行校验、老化的项目上,使用本电源是目前最佳选择,如热继电器动作电流的整定,空气开关热脱扣电流的测量等等。
本厂还可以为用户生产工频以外频率的恒流电源,例60Hz,400Hz,还可以是三角波、锯齿波等等。
本机的工作原理是:采用SPWM高频调制的方式,模拟成线性电抗器,与变流器串联而成,控制电路为线性电路与数字电路的阻合。
交流恒流源介绍
RAC系列交流恒流源使用说明书天津瑞卡特电子科技有限公司制恒流源是电路中广泛使用的一个组件,这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出恒流源分为流出(Current (Current Source)Source)和流入和流入和流入(Current (Current Sink)Sink)两种形两种形式及交流恒流源和直流恒流源又被称为大电流发生器。
最简单的恒流源,就是用一只恒流二极管。
实际上,恒流二极管的应用是比较少的,除了因为恒流二极管的恒流特性并不是非常好之外,电流规格比较少,价格比较贵也是重要原因。
最常用的简易恒流源如图(1)所示所示,,用两只同型三极管用两只同型三极管,,利用三极管相对稳定的be 电压作为基准,电流数值为:电流数值为:I I =Vbe/R1Vbe/R1。
这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。
缺点是不同型号的管子的管子,,其be 电压不是一个固定值电压不是一个固定值,,即使是相同型号即使是相同型号,,也有一定的个体差异。
同时不同的工作电流下,这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be 电流导致的误差电流导致的误差。
典型的运放恒流源如图(2)(2)所示所示所示,,如果电流不需要特别精确如果电流不需要特别精确,,其中的场效应管也可以用三极管代替。
电流计算公式为:电流计算公式为:II =Vin/R1这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。
只不过其中的Vin 还需要用户额外提供。
从以上两个电路可以看出,恒流源有个定式流源有个定式((寒,“定式定式””好像是围棋术语XD XD)),就是利用一个电压基准,在电阻上形成固定电流。
有了这个定式,恒流源的搭建就可以扩展到所有可以提供这个建就可以扩展到所有可以提供这个““电压基准电压基准””的器件上。
交流恒流源技术参数
上海XXX电子科技有限公司
交流恒流源技术参数表
型号MZ5431-5V500A
最大输出电流500A
交流输入相线单相
电压220V±10%,50Hz±10%
输出
相线单相
开路电压AC 5V
电流AC 0-500A连续可调
稳流精度±1%
频率50HZ/60HZ 调频45-65HZ
输出端子铜排
保护
电子电路快速侦测过电压、过电流、过高温自动跳脱保护及
告警装置非测试状态电流为零
显示设定
电压表显示数字电压表解析度0.1V 电流表显示数字电流表解析度0.1A 频率表显示数字频率表解析度0.1HZ 功率表显示数字功率表解析度0.1W 面板手动设定电流(高精电位器调节)
系统
整机效率≤90%
耐压绝缘阻抗AC 2000V 10mA/60s,10兆欧冷却装置强制风扇冷却噪音﹤85dB(机器前方1m左右)互感器精度0.2S级
防护等级IP20
工作环境
温度-10℃-50℃
湿度0-90%(非凝结状态)海拔高度1500m以下
机柜尺寸(宽深高)mm 400X150X420 重量(Kg)约20。
恒流源参数问题回答
恒流源参数恒流源是一种重要的电路器件,在电子领域中应用广泛。
它可以为其他电路提供稳定的电流,从而保证电路的正常运行。
恒流源的参数决定了其输出的电流大小和稳定性,下面就恒流源的参数进行详细的介绍。
一、电流大小参数1.输出电流(Iout):恒流源的最主要特性就是输出恒定的电流,常用单位为安培(A)或毫安(mA)。
恒流源输出电流的大小由电路设计者根据实际需求进行设定。
2.输出电压(Vout):在保持输出电流不变的情况下,恒流源的输出电压是不确定的,其数值取决于电路中的负载。
如果负载阻值降低,则输出电压会升高。
二、稳定性参数1.输出电流稳定性:恒流源的输出电流应该保持稳定,这是其关键性能指标之一。
恒流源的输出电流稳定性一般表示为百分比,表示输出电流在一个时间段内的波动范围。
在一些高要求的电路中,电流稳定性要求达到0.01%以下。
2.负载稳定性:负载也会影响恒流源的稳定性。
如果负载变化,恒流源的输出电流和电压也会变化。
为了保持恒流源的稳定性,需要对负载进行优化设计,使其对恒流源的影响尽可能小。
三、功率参数1.输出功率:输出功率是指恒流源可以提供的最大功率。
功率与电流和电压相关,恒流源的输出功率会随着输出电流和电压的变化而变化。
一般来说,恒流源的输出功率应该大于电路需求的最大功率,以确保电路正常运行。
2.效率:恒流源的效率是指输出功率与输入功率之比。
效率越高,说明恒流源的能量利用率越高,电路的电源消耗也会降低。
通常情况下,恒流源的效率应该在70%-90%之间。
综上所述,恒流源的参数对电路的稳定性和性能至关重要。
电流大小、稳定性和功率等参数都需要根据实际需求进行合理设计。
同时,需要注意的是,不同的恒流源参数在实际应用中也会相互影响,因此需要进行全面的考虑和设计。
大电流交流恒流源关键指标有哪些
大电流交流恒流源关键指标有哪些
交流恒流源采用电力电子器件变换方式,输出恒定的纯正弦波交流电流,和机械式碳刷调节器相比本电源具有输出电流恒流精度高、体积小、效率高、效应速度快等优点。
在外界电网电源产生波动或负载阻抗特性发生变化时仍能使输出电流保持恒定。
本交流恒流源可带阻性、感性、容性负载,满足低压电器对测试电源的要求。
功能用途
1)用于检测断路器、塑壳断路器、小型断路器、交流接触器、电子开关等需要设定额定电流、动作
电流、短路保护电流等生产场合。
2)各类变压器、电流互感器等需要设定额定电流等进行测试的场合。
3)大专院校、实验室及研究所测试电源。
如交流电源测试、产品寿命及安全测试、电磁相容测试、
OQC(FQC)测试、产品测试等。
产品特点
1)输出电流0-1000A连续可调,可选手动或程控调节。
2)输出波形为纯正弦波,可带阻性、感性、容性负载。
3)采用SPWM高频变换调节输出电流,克服了机械式碳刷调节器故障高、响应慢等缺点
4)输出频率范围0-120HZ可调。
5)控制接口多样,与其他系统配套使用,组成各种测试仪器。
6)电源分为机芯和整机两种,机芯模式需要外加控制和机箱。
电源电流的技术指标
为了与国际接轨,目前我国执行的国家标准GB15143、GB15144与国际电工委员会标准IEC928-90、IEC929-90是完全一致的,其三项主要技术指标是电源电流的谐波含量、线路功率因数和灯电流波峰比。
1、电源电流谐波含量:分为L(低谐波)标志和H(高谐波)标志两种,具体要求见表一。
表一如果电子镇流器的谐波含量高,其中3、9、15等奇次谐波电流在电网的中线上同相叠加,导致中线电流大增,过载熔断,破坏了供电系统的平衡,引起电源开关跳闸,甚至发生火灾。
当集中大面积使用谐波含量高的电子镇流器,它们的谐波互相窜扰,恶性循环,会导致大量电子镇流器的相继烧毁。
据悉,为了确保电网供电系统的正常运行,国家将要对电子镇流器产品采取发放“入网证”的办法限制劣质电子镇流器产品流入市场。
2、线路功率因数因为线路电流为非正弦量,所以功率因数用λ或PF表示而不用cosφ,标准规定当λ≥0.85,称为高功率因数电子镇流器。
对电子镇流器来说,λ与谐波含量是相辅相成的,谐波越低,λ越高,线路电流越小,线路损耗也就越小,更加节能。
3、灯电流波峰比这是指灯管电流的峰值与有效值之比,用CF表示,标准要求CF应小于1.7。
说明灯电流不能比三角形波形还差,否则会导致灯管两头容易发黑,损害用户利益。
标准还有其他要求,如灯的启动、异常保护、流明系数、耐久性、安全性等等。
三、目前市场状况按上述三项指标来分,目前市场上流通的产品大致分为四类1、采用单电容滤波电路这是最早期产品,功率因数只有0.6左右,谐波总量THD高达100%,属严重不合格产品。
它的优点是灯电流波峰比小于1.7,成本较低,分散家庭使用还可以,但不宜集中大面积使用,迟早会被淘汰。
2、采用追逐滤波电路这是目前最大量的产品,其谐波含量为H标志,功率因数0.93左右,但灯电流波峰比高达1.9以上,容易引起灯管发黑,也为不合格产品。
3、采用有源滤波电路这是采用功率因数校正IC来进行斩波,以获得平滑的直流电压,三项指标十分理想,λ≥0.99,L标志,灯电流波峰比1.4左右,缺点是线路复杂、元件多、价格高、国内市场难以接受。
