工程检测仪器操作手册.
公路工程试验检测仪器设备检定校准指导手册
公路工程试验检测仪器设备检定校准指导手册1. 引言公路工程试验是保证公路工程质量的重要环节，而试验检测仪器设备的准确性和可靠性对于试验结果的真实性和有效性具有至关重要的作用。
本手册旨在为公路工程试验检测仪器设备的检定校准提供指导，确保设备能够正常运行，获得准确的试验结果。
2. 检定校准概述检定校准是指通过对仪器设备的精密度、准确度和可靠性进行检查，以确定其与国家标准或其他准确测量仪表之间的误差，并对仪器设备进行调整，使其达到所要求的精度要求。
检定是仪器设备质量保证的重要手段，它能够验证仪器设备的精度和可靠性是否符合规定要求，为试验工作提供可靠的基础数据。
校准是指通过对仪器设备的调整和校验，使其达到或接近规定的精度要求。
3. 检定校准的重要性3.1 质量保证公路工程试验是保证公路质量的关键环节，试验结果的准确性直接影响到公路工程的质量和可靠性。
只有对试验检测仪器设备进行定期的检定校准，才能保证其准确性和可靠性，从而提高试验结果的准确性和可靠性。
3.2 法规遵守根据《仪器仪表检定校准管理条例》，所有用于生产和检测过程中的仪器设备都必须经过检定校准，以确保其符合法定计量单位的准确度和可靠性要求。
公路工程试验检测仪器设备作为用于生产和检测的重要工具，同样需要进行检定校准，以满足法规的要求。
3.3 费用节约通过定期检定校准试验检测仪器设备，可以及时发现和修复设备的故障和失准问题，避免试验因设备问题而重复操作，减少了不必要的资源浪费和费用支出。
同时，准确的试验结果还能够降低事故风险，减少维修和保养成本。
4. 检定校准的流程4.1 检定校准计划制定检定校准计划是第一步，需要明确检定的仪器设备、检定的目的、检定的周期和具体的检定方法等。
4.2 检定校准实施检定校准的实施需要严格按照国家标准和相关规范进行操作，包括准备工作、检定操作、数据记录和校准结果的分析等。
4.3 检定校准报告对于每一次的检定校准，都要生成详细的检定校准报告，记录检定的仪器设备信息、检定结果、校准过程和校准结论等，作为证明设备准确性的依据。
工地试验室主要仪器操作规程
工地试验室主要仪器操作规程一、引言工地试验室是建设工地上进行材料检测和质量控制的关键部门，为确保工程质量和安全，必须严格遵守仪器操作规程。
本文档旨在规范工地试验室主要仪器的操作流程，保障试验数据的准确性和可靠性。
二、工地试验室主要仪器1. 电子万能试验机操作规程：1.确保试验机处于稳定水平状态。
2.打开电源，待试验机初始化完成后进行校准。
3.根据试验要求设置试验参数。
4.将试验样品正确安装到试验机上。
5.启动试验，记录试验数据并保存。
2. 水泥试验仪操作规程：1.确保水泥试验仪处于干燥通风的环境中。
2.打开水泥试验仪电源，等待仪器预热完成。
3.根据水泥类型和试验要求设置合适的试验参数。
4.准备试验样品，精确称量并加入水泥试验仪中。
5.启动试验，记录数据并保存。
3. 钢筋拉力试验仪操作规程：1.确保钢筋拉力试验仪处于稳定状态。
2.打开试验仪电源，进行零点校准。
3.安装钢筋样品并调节试验仪参数。
4.进行拉力试验，记录数据并保存。
5.及时清洁试验仪器并做好维护工作。
三、操作注意事项1.每位操作人员必须经过相关培训并持证上岗。
2.操作仪器前必须仔细阅读操作手册，了解仪器结构和使用方法。
3.严格按照试验要求设置参数，确保数据准确性。
4.操作过程中要保持专注，严禁擅自更改参数或随意停止试验。
5.使用完毕后及时关闭仪器电源，做好清洁和维护工作。
四、结论工地试验室主要仪器的操作规程对于工程质量和安全至关重要。
只有严格执行操作规程，保证仪器正常运行和数据准确性，才能有效监控工程过程，确保建设工程质量符合标准要求。
希望全体工地试验室工作人员能够认真遵守操作规程，共同维护工地试验室的正常运行。
FJ-6 9 10 埋地管道检漏仪 使用手册说明书

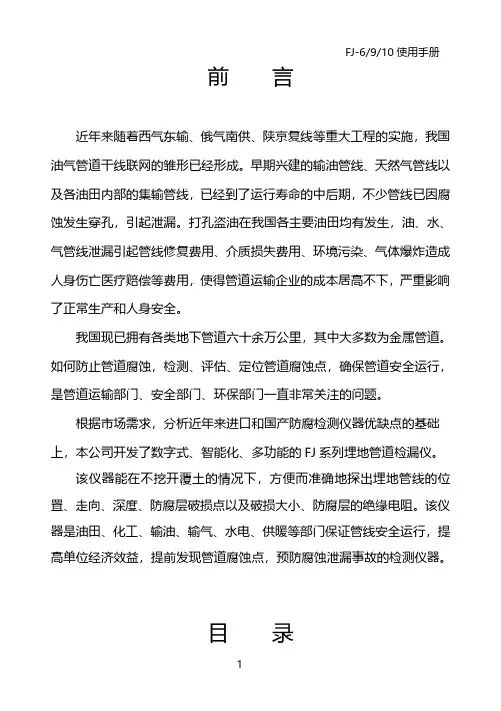

前言近年来随着西气东输、俄气南供、陕京复线等重大工程的实施，我国油气管道干线联网的雏形已经形成。
早期兴建的输油管线、天然气管线以及各油田内部的集输管线，已经到了运行寿命的中后期，不少管线已因腐蚀发生穿孔，引起泄漏。
打孔盗油在我国各主要油田均有发生，油、水、气管线泄漏引起管线修复费用、介质损失费用、环境污染、气体爆炸造成人身伤亡医疗赔偿等费用，使得管道运输企业的成本居高不下，严重影响了正常生产和人身安全。
我国现已拥有各类地下管道六十余万公里，其中大多数为金属管道。
如何防止管道腐蚀，检测、评估、定位管道腐蚀点，确保管道安全运行，是管道运输部门、安全部门、环保部门一直非常关注的问题。
根据市场需求，分析近年来进口和国产防腐检测仪器优缺点的基础上，本公司开发了数字式、智能化、多功能的FJ系列埋地管道检漏仪。
该仪器能在不挖开覆土的情况下，方便而准确地探出埋地管线的位置、走向、深度、防腐层破损点以及破损大小、防腐层的绝缘电阻。
该仪器是油田、化工、输油、输气、水电、供暖等部门保证管线安全运行，提高单位经济效益，提前发现管道腐蚀点，预防腐蚀泄漏事故的检测仪器。
目录一、仪器简介 (3)（一）仪器的特点 (3)（二）仪器的功能及按键介绍 (3)1、发射机的功能 (3)2、探管仪的功能 (5)3、检漏仪的功能 (6)（三）仪器的技术指标 (7)二、仪器的操作方法 (8)（一）发射机的使用 (8)（二）探管仪的使用 (10)（三）检漏仪的使用 (14)（四）检测基本原理方法 (25)三、仪器使用注意事项 (26)四、仪器的基本配置 (28)五、名词术语解释说明 (29)编后语 (30)一、仪器简介（一）FJ-6/9/10系列埋地管道防腐层探测检漏仪仪器的特点1、采用平面化设计、键盘操作，一键多用。
2、无需另外接线，按测量键，即可自动测出发射功率、发射电压、发射电流、接地电阻等参数。
3、对检测全过程的信号强度，由内部线路进行归一化处理，使各测段的防腐层漏点大小和绝缘电阻值具有可比性。
挠度仪使用手册
桥梁挠度检测仪说明书目录★一、请先阅读 (4)★二、仪器特点 (4)★三、主要技术参数 (4)★四、预备事项 (5)（一）预防事项 (5)（二）主机部件名称 (5)（三）主机关键部件功能说明 (6)（四）靶标部件名称 (6)（五）靶标关键部件功能说明 (6)（六）仪器的开箱和存放 (6)（七）靶标电池及外接大电池充电 (7)★五、挠度仪软件使用手册 (7)（一）软件简介 (7)（二）软件安装 (7)（三）软件界面概述 (7)1．文件菜单 (8)2．编辑菜单 (10)3．测量菜单 (10)（1）动态测量： (10)（2）停止动态测量： (11)（3）调整参数： (11)（4）定点： ......................................................................................... 错误！未定义书签。
（5）静态测试： (11)（8）选项： (13)4．查看菜单 (13)5．工具菜单 (13)6．窗口菜单 (14)7．帮助菜单 (15)8．工具栏 (15)9．挠度曲线显示区域 (15)10．状态栏 (15)★六、测量准备 (15)（一）仪器的安置、连接 (15)（二）仪器整平 (16)（三）靶标的安装与调整 (16)★七、动态测量 (16)16（二）照准靶标 (16)（三）测量软件准备 (17)（四）标定系数 (17)（五）进行动态测量 (17)★八、静态测量 (17)（一）打开电源 (17)（二）调整参数 (18)（三）定点............................................................................................... 错误！未定义书签。
（四）静态测量 (18)（五）进行静态测量 (18)★九、常见问题及解决办法 (18)★十、几种检测方法示例 (19)一、请先阅读感谢您选择挠度仪。
定向仪使用手册

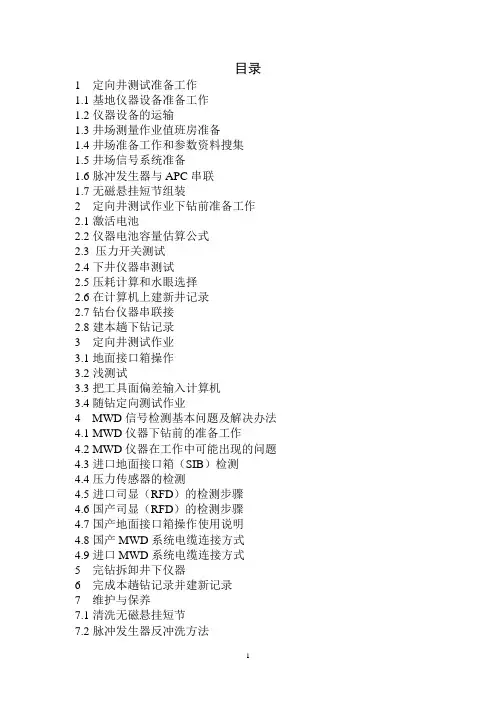

目录1 定向井测试准备工作1.1基地仪器设备准备工作1.2仪器设备的运输1.3井场测量作业值班房准备1.4井场准备工作和参数资料搜集1.5井场信号系统准备1.6脉冲发生器与APC串联1.7无磁悬挂短节组装2 定向井测试作业下钻前准备工作2.1激活电池2.2仪器电池容量估算公式2.3 压力开关测试2.4下井仪器串测试2.5压耗计算和水眼选择2.6在计算机上建新井记录2.7钻台仪器串联接2.8建本趟下钻记录3 定向井测试作业3.1地面接口箱操作3.2浅测试3.3把工具面偏差输入计算机3.4随钻定向测试作业4 MWD信号检测基本问题及解决办法4.1 MWD仪器下钻前的准备工作4.2 MWD仪器在工作中可能出现的问题4.3进口地面接口箱（SIB）检测4.4压力传感器的检测4.5进口司显（RFD）的检测步骤4.6国产司显（RFD）的检测步骤4.7国产地面接口箱操作使用说明4.8国产MWD系统电缆连接方式4.9进口MWD系统电缆连接方式5 完钻拆卸井下仪器6 完成本趟钻记录并建新记录7 维护与保养7.1清洗无磁悬挂短节7.2脉冲发生器反冲洗方法7.3 SEA、PSA、APC保养7.4完井撤离工作8 井下仪器性能校验8.1 SEA精度校验8.2脉冲发生器压力开关测试9 MWD仪器使用故障现象和分析附件1：推荐仪器设备清单。
1定向井测试准备工作1.1基地仪器设备准备工作现场人员接到上井通知后，现场负责人应认真询问现场服务的有关情况：a.服务对象、地点；所需标准脉冲发生器悬挂短节的型号、尺寸；泵的型号、尺寸、工作情况，以此决定所用悬挂短节及相应配件和泵冲传感器支架。
b. 泵压传感器是否有安装位置及由壬的公英制。
c. 大约的工作时间及MWD工作井段，以便准备MWD仪器电池。
d. 问清生活住宿条件和现场电源供应情况以便提前作好准备。
e. 按照《MWD上井仪器设备清单》领取仪器、工具、相应的消耗和生活用品。
f.对仪器进行全面功能测试，详细了解脉冲发生器使用或维修情况，确认能满足现场需要。
公路工程试验检测仪器设备检定校准指导手册

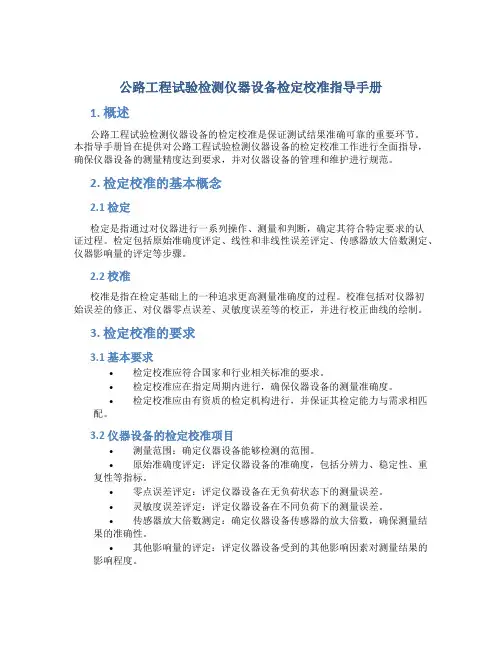

公路工程试验检测仪器设备检定校准指导手册1. 概述公路工程试验检测仪器设备的检定校准是保证测试结果准确可靠的重要环节。
本指导手册旨在提供对公路工程试验检测仪器设备的检定校准工作进行全面指导，确保仪器设备的测量精度达到要求，并对仪器设备的管理和维护进行规范。
2. 检定校准的基本概念2.1 检定检定是指通过对仪器进行一系列操作、测量和判断，确定其符合特定要求的认证过程。
检定包括原始准确度评定、线性和非线性误差评定、传感器放大倍数测定、仪器影响量的评定等步骤。
2.2 校准校准是指在检定基础上的一种追求更高测量准确度的过程。
校准包括对仪器初始误差的修正、对仪器零点误差、灵敏度误差等的校正，并进行校正曲线的绘制。
3. 检定校准的要求3.1 基本要求•检定校准应符合国家和行业相关标准的要求。
•检定校准应在指定周期内进行，确保仪器设备的测量准确度。
•检定校准应由有资质的检定机构进行，并保证其检定能力与需求相匹配。
3.2 仪器设备的检定校准项目•测量范围：确定仪器设备能够检测的范围。
•原始准确度评定：评定仪器设备的准确度，包括分辨力、稳定性、重复性等指标。
•零点误差评定：评定仪器设备在无负荷状态下的测量误差。
•灵敏度误差评定：评定仪器设备在不同负荷下的测量误差。
•传感器放大倍数测定：确定仪器设备传感器的放大倍数，确保测量结果的准确性。
•其他影响量的评定：评定仪器设备受到的其他影响因素对测量结果的影响程度。
4. 检定校准的步骤4.1 准备工作•确定检定校准的周期和项目。
•准备相应的标准装置和仪器设备。
•清洁和校准仪器设备，确保处于良好的工作状态。
4.2 检定校准操作•按照相关标准要求的检定方法，进行仪器设备的检定。
•记录检定过程中的关键参数和结果，包括仪器设备的标定系数、测量误差等。
4.3 结果评定•使用统计方法对检定结果进行分析，确定仪器设备是否符合要求。
•根据评定结果，确定是否需要校准以及校准的方式。
4.4 校准操作•根据评定结果，对仪器设备进行校准操作，包括修正仪器设备的初始误差、校正零点误差和灵敏度误差等。
离子色谱仪(ICS-600)操作手册
离子色谱仪（ICS-600）操作手册编号： CLT-ZD-YQ-020编制：审核：批准：生效：1. 编制目的规范ICS600型离子色谱仪开关机注意事项，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2. 检测依据ICS-600使用说明书。
3. 适用范围适用于ICS600/型离子色谱仪(仪器配置:ICS60+国产抑制器电源+AS-DV自动进样器)的使用操作。
4. 人员职责4.1使用人员：按照本作业指导书，正确对仪器使用、维护，做使用登记。
4.2保管人员：负责对仪器进行定期维护、保养。
4.3设备管理员：负责仪器综合管理。
5. 工作内容5.1 淋洗液制作及使用5.1.1淋洗液制作根据色谱柱说明书或不同标准的要求制作淋洗液。
本指导书以色谱柱说明书为例：阴离子色谱柱为Dionex IonPac TM AS23，阴离子测定采用碳酸盐体系；阳离子色谱柱为Dionex IonPac TM，测定采用甲磺酸体系。
阴离子：取碳酸钠（GR或进口试剂）0.477g、碳酸氢钠（GR或进口试剂）0.067g溶解于1L水中。
实验用水电导率要求为18.2MΩ，建议使用超纯水机制作的纯水。
可根据实际需求等比缩放试剂量。
阳离子：取甲磺酸（GR或进口试剂）1.296mL，溶解于1L水中。
实验用水电导率要求为18.2MΩ，建议使用超纯水机制作的纯水。
可根据实际需求等比缩放试剂量。
5.1.2淋洗液使用将配制完毕的淋洗液放置于淋洗液瓶中，阴阳离子淋洗液瓶日常应区分使用，淋洗液管路滤头应保持清洁。
若短期非标准测试可直接进行后续开机操作，无需充氮气保护，瓶盖必须打开；若为标准测试，则需要盖紧瓶盖充氮气保护淋洗液，此时淋洗液可用三天，三天以上淋洗液根据实际情况进行处理：开机稳定后基线平稳即可。
淋洗液使用过程中勿摇动淋洗液瓶，否则基线会波动。
5.2开机操作程序5.2.1加氮气保护打开氮气总阀，将氮气减压阀门调节至最低，打开球阀开关，缓慢调节减压阀，注意观察，离子色谱仪上的减压表指针为5 psi左右；检查淋洗液瓶中的淋洗液是否足够，若体积小于200ml，淋洗液需重新配置。
R51钢筋位置测定仪用户手册
电话：010-62373867
4
R51 钢筋位置测定仪用户手册
图 1-3
图 1-3 表示当 x0＝0 时，即线圈位于钢筋正上方时，二次场 电动势具有极大值，这时线圈的输出电压受钢筋的影响最大。 1.2 工作原理 正是依据以上理论依据，通过对扫描信号的分析计算来准确 判定钢筋的位置。根据钢筋正上方的信号变化幅度值来判定保护 层厚度值。R51 钢筋位置测定仪主机系统、信号发射系统、信号采 集系统、探头以及人机接口等五大部分组成，如图 1-4 所示。信 号发射系统在主机的控制下，产生一定频率的激励信号激励探头， 探头感应被测钢筋，输出的信号经信号采集系统转换为数字信号， 送入主机系统进行处理，并得出相应的结果。可用于现有钢筋混 凝土工程及新建钢筋混凝土结构施工质量的检测：确定钢筋的位
北京神州华测科技有限责任公司
电话：010-62373867
2
R51 钢筋位置测定仪用户手册
在图 1-1 所示 坐标中 设钢筋轴线沿 y 方向，它与线圈 的水平和垂直距离 分别为 x0 、z0 。线 圈的半径为 a，当 输入交变电流 I0 时，在准静态近 似下，它在钢筋某 处激发的切向电场为：
图 1-1
R51 钢筋位置测定仪用户手册
1
目 录
第 一 章 1.1 1.2 1.3 第 二 章 2.1 2.2 第 三 章 第 四 章 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 第 五 章 第 六 章 6.1 6.2 6.3 6.4 6.5 6.6 前言.................................................................................... 1 理论依据.................................................................................. 1 工作原理.................................................................................. 4 注意事项.................................................................................. 5 仪器的组成及指标 ............................................................ 6 仪器组成.................................................................................. 6 仪器的主要性能参数 .............................................................. 6 现场检测步骤.................................................................... 9 仪器操作.......................................................................... 12 开机........................................................................................ 12 功能选择界面........................................................................ 13 厚度测试................................................................................ 13 直径测试................................................................................ 16 钢筋扫描(注： R51+扫描型钢筋仪含此功能).................. 18 数据传输................................................................................ 24 数据查看................................................................................ 25 数据删除................................................................................ 28 关机........................................................................................ 29 测试技巧.......................................................................... 30 钢筋仪机外软件说明书 .................................................. 32 软件总体界面........................................................................ 32 菜单栏.................................................................................... 33 工具栏.................................................................................... 34 控制面板................................................................................ 38 数据区.................................................................................... 40 图示区.................................................................................... 43
工程仪器操作规程
工程仪器操作规程
《工程仪器操作规程》
工程仪器在各个领域的应用越来越广泛，对于工程仪器的操作规程变得尤为重要。
正确的操作规程可以确保工程仪器的安全使用，并保证测试结果的准确性。
以下是一些常见的工程仪器操作规程：
1. 熟悉仪器：
在操作任何工程仪器之前，必须先熟悉该仪器的使用说明书和操作手册。
了解每个按钮和控制开关的功能，以及正确的操作步骤。
2. 安全操作：
在使用工程仪器时，一定要遵循安全操作规程。
这包括穿戴适当的个人防护设备，确保仪器的工作环境安全，以及在操作过程中注意观察仪器的运行状态，及时处理异常情况。
3. 校准仪器：
工程仪器的准确性对于测试结果非常重要，因此在使用仪器之前，必须先对其进行校准。
校准仪器需要按照操作手册的要求进行，确保仪器的准确度和稳定性。
4. 维护保养：
定期对工程仪器进行维护保养是非常重要的。
这包括清洁仪器，更换耗材，检查仪器运行状态等。
只有在良好的工作状态下，仪器才能保持良好的测试精度。
5. 记录数据：
在使用工程仪器进行测试时，必须准确记录测试数据和操作步骤。
这有助于对测试结果的追溯和分析，也是对仪器工作质量的一种检验。
通过遵守以上的操作规程，可以确保工程仪器的正常运行，提高测试的准确性和可靠性。
同时，也能够保护使用人员的安全，减少意外事件的发生。
因此，严格遵守工程仪器操作规程是每位使用者都应当重视的事项。
高应变动测操作手册
高应变检测操作手册
1、仪器:高应变检测仪。
2、检测所需仪器与工具：主机、内装IC压电加速度传感器（两个）、应变测
量力传感器（两个）、膨胀螺管与螺丝、铁锤、电
锤、錾子。
3、现场测试前的工作：a 确认桩号（自己查看图纸与询问现场施工人员相结合）；
b 检测桩长；c钻孔是否打好；d传感器安装是否平衡；
4、参数设置：工程名称、检测单位、检测人员、桩号、总桩长、桩身密度、
桩身波速、测点截面积、测点桩长、测点密度、测点波速、
桩身截面积、桩长、锤重、落距、桩低截面积、Sounding（水深）、
桩径、锤型、承载力、安全系数、锤击数、备注、计算方法、
凯斯系数、力低通滤波、速度低通滤波
5、数据采集：参数设置好后，先“监视”传感器是否安装平衡，查看FZV曲
线或原始曲线，点击“采样”进入文件保存对话框，输入桩号，
点击“确定”后，进行采样，这是屏幕出现“等待落锤”，告诉
施工人员落锤，继续观察FZV曲线或原始数据，确保正确性，
将桩达到标高，打桩结束后，点击“暂停”，结束采集，点击“下
一桩”，退出后就可完成数据采集了。
6、试验结束后的工作：1拆除传感器；2整理好传感器；3将电锤收好放进工具
箱；4将整理好的传感器装进工具箱；5将仪器关机放
入箱内，装好传感器。
6电线插板收好。
7、数据处理：1将仪器中的数据用U盘导出来；2将U盘的数据导入电脑；
3用高应变数据处理软件打开今天测量数据，进行处理；4将每锤
采集到的数据进行滤波；5滤波后进行凯斯分析，选中峰值和反
射点，得到承载力和波速；6进行数据存储。
SWS仪器操作手册N
SWS型工程勘探与工程检测仪使用手册北京市水电物探研究所2008年6月SWS-5工程勘探与工程检测仪结构及功能键（1）电源指示灯 （5）外接键盘接口 （9）输入通道：1-12道 （2）直流12V电源插座（6）串行接口 （10）输入通道：13-24道（3）保险管 （7）并行接口 （11）触发接口（4）电源开关 （8）双USB插口SWS-6工程勘探与工程检测仪结构及功能键（1）直流12V电源插座（4）双USB插口 （7）输入通道：1-12道 （2）保险管 （5）电源开关 （8）输入通道：13-24道（3）电源指示灯 （6）触发接口 （9）风扇SWS-7工程勘探测仪功能键（1）电源指示灯 （5）外接键盘接口（9）输入通道：25-36道 （2）直流12V（6）双USB 插口（10）输入通道：37-48道 12道（4）（8）输入通道：13-24道与工程检结构及电源插座（3）保险管（7）输入通道：1-（11）触发接口电源开关目 录前言 (1)注意事项 (2)一、常规地震数据采集 (4)1-1设置存盘路径、文件名 (5)1-1-1设置存盘路径 (6)1-1-2设置文件名 (7)1-2设置采集参数 (9)1-3数据采集 (11)1-4存盘记录回放 (14)1-5退出采集 (17)二、滚动12道剖面采集 (18)2-1设置滚动参数 (18)2-2数据采集 (21)三、单点逐道（映象）采集 (24)3-1 设置采集参数 (24)3-2 数据采集及存盘 (25)四、地脉动三分量监视采集 (29)4-1 设置采集参数 (30)4-2 设置转换系数 (30)4-3数据采集 (31)4-4数据存盘 (32)五、基桩动测采集与分析 (34)5-1 设置存盘路径 (35)5-2 设置采集参数 (36)5-3 数据采集 (38)5-4 数据分析 (40)六、水上多道连续地震剖面采集 (46)6-1参数设置 (46)6-2试验采集 (47)6-3正式采集 (49)6-4其它功能（单个文件回放/成批文件回放） (50)七、水上单道连续剖面采集 (52)7-1参数设置 (52)7-2数据采集 (53)八、连续冲击地震数据采集 (54)8-1参数设置 (54)8-2数据采集 (54)九、连续冲击滚动剖面采集 (57)9-1 参数设置 (57)9-2数据采集 (57)前 言SWS型工程勘探与工程检测仪是一种高性能、多功能的勘探与检测仪器，1998年荣获“国家重点新产品”证书。
DVP322操作手册V1.0
说明：轻按机器红色开关键，当开机状态灯变红色点亮时，松开按键，机器 启动进入开机状态，再次按下开关键，进入关机状态选择，选择关机则关机，选 择取消则继续保持开机状态。
南京迪威普
返回
11
2.2 自动模式
方框前有对号表 示选中，无对号 表示取消。按下 旋轮进行选中和 取消操作。
转动旋轮选 择测量波 长。
2 被测光纤是裸光纤。此时用户应使用FC/PC型裸光纤适配器或自行熔接上一 段跳线。
在使用OTDR测量时应确保测量跳线类型与仪器一致，否 则将丧失测量准确性！
南京迪威普
返回
9
1.7 测试准备2
确保光纤端面的清洁：
清洁方法：清洁我们建议用户准备无水酒精，脱脂棉或者光纤清洁 器。当不清洁的光纤接头被使用时，轻者会令端面菲涅尔反射增强，超 过仪器承受范围，造成信号饱和影响盲区指标。重者会令污染物附着在 OTDR的光接口上，使仪器失效。特别提示用户，清洁用无水酒精棉是 一次性的，不要重复使用，避免二次污染，对特别脏的光接头，应多次 擦拭。
结果
存储信息
2.6 把文件拷 贝至U盘
南京迪威普
*点击以查看相应内容
1
DVP322操作手册
1
2
3
4
5
3.1曲线操作 3.2衰减事件 3.3增益事件 3.4反射事件 3.5光纤末端
3.6连续光纤
3.7创建文件 夹
3.8编辑文件 3.9文件编辑 夹
3.10文件存储
3.11小键盘使 3.12菜单选项 3.13自动修正 用
OTDR使用大功率半导体激光器，其出纤功率很高足以伤害人 的眼睛，在使用时应特别注意。正确的使用方法是在仪器断电的条 件下方可摘下OTDR光接口的防尘罩。安装好测量尾纤然后开机进 行操作，测量结束后应先关闭仪器，然后再旋下尾纤，立即旋上防 尘罩。
建筑工程质量检测设备操作手册
建筑工程质量检测设备操作手册第一章概述 (4)1.1 设备简介 (4)1.2 设备功能及用途 (4)1.2.1 万能试验机 (4)1.2.2 冲击试验机 (4)1.2.3 金相显微镜 (4)1.2.4 超声波探伤仪 (4)第二章设备安装与调试 (5)2.1 设备安装流程 (5)2.1.1 准备工作 (5)2.1.2 设备搬运 (5)2.1.3 设备安装 (5)2.2 设备调试方法 (5)2.2.1 设备调试准备 (5)2.2.2 设备调试步骤 (5)2.3 设备验收标准 (6)2.3.1 外观验收 (6)2.3.2 功能验收 (6)2.3.3 功能验收 (6)第三章设备操作基本流程 (6)3.1 设备启动与关闭 (6)3.1.1 设备启动 (6)3.1.2 设备关闭 (7)3.2 设备参数设置 (7)3.2.1 参数设置原则 (7)3.2.2 参数设置步骤 (7)3.3 设备操作注意事项 (7)第四章检测项目操作指南 (7)4.1 强度检测 (7)4.1.1 检测目的 (7)4.1.2 检测设备 (7)4.1.3 操作步骤 (8)4.1.4 注意事项 (8)4.2 粘结强度检测 (8)4.2.1 检测目的 (8)4.2.2 检测设备 (8)4.2.3 操作步骤 (8)4.2.4 注意事项 (8)4.3 厚度检测 (9)4.3.1 检测目的 (9)4.3.2 检测设备 (9)4.3.4 注意事项 (9)第五章数据采集与处理 (9)5.1 数据采集方法 (9)5.1.1 自动采集 (9)5.1.2 半自动采集 (9)5.1.3 手动采集 (10)5.2 数据处理流程 (10)5.2.1 数据清洗 (10)5.2.2 数据分析 (10)5.2.3 数据计算 (10)5.2.4 数据可视化 (10)5.3 数据存储与传输 (10)5.3.1 数据存储 (10)5.3.2 数据传输 (10)第六章设备维护与保养 (11)6.1 设备日常维护 (11)6.1.1 检查与清理 (11)6.1.2 润滑与紧固 (11)6.1.3 功能检查 (11)6.2 设备故障处理 (11)6.2.1 故障分类 (11)6.2.2 故障处理原则 (11)6.2.3 常见故障处理方法 (11)6.3 设备保养周期 (12)6.3.1 日常保养 (12)6.3.2 定期保养 (12)第七章安全操作规程 (12)7.1 操作人员安全要求 (12)7.1.1 操作人员资质要求 (12)7.1.2 操作人员健康管理 (12)7.1.3 操作人员个人防护 (12)7.1.4 操作人员行为规范 (12)7.2 设备安全防护措施 (12)7.2.1 设备安装安全 (12)7.2.2 设备维护保养 (12)7.2.3 设备故障处理 (13)7.2.4 设备安全防护装置 (13)7.3 应急处理方法 (13)7.3.1 紧急处理 (13)7.3.2 设备故障应急处理 (13)7.3.3 人员伤害应急处理 (13)7.3.4 环境污染应急处理 (13)第八章质量控制与监督 (13)8.1.1 制定质量控制标准的意义 (13)8.1.2 质量控制标准的主要内容 (13)8.1.3 质量控制标准的实施 (14)8.2 质量监督方法 (14)8.2.1 质量监督的定义 (14)8.2.2 质量监督方法 (14)8.3 质量问题处理 (14)8.3.1 质量问题的分类 (14)8.3.2 质量问题处理流程 (15)第九章设备升级与更新 (15)9.1 设备升级方法 (15)9.1.1 检查设备兼容性 (15)9.1.2 获取升级资料 (15)9.1.3 备份原有数据 (15)9.1.4 设备升级操作 (15)9.1.5 验证升级效果 (15)9.2 设备更新周期 (15)9.2.1 设备更新依据 (15)9.2.2 设备更新周期建议 (16)9.3 设备升级与更新注意事项 (16)9.3.1 选择正规渠道 (16)9.3.2 注意版本兼容性 (16)9.3.3 人员培训 (16)9.3.4 严格操作规程 (16)9.3.5 记录设备信息 (16)第十章技术支持与售后服务 (16)10.1 技术支持流程 (16)10.1.1 客户提出技术支持需求 (16)10.1.2 技术支持部门接收需求 (17)10.1.3 技术支持部门解决问题 (17)10.1.4 技术支持结果反馈 (17)10.2 售后服务内容 (17)10.2.1 设备安装调试 (17)10.2.2 设备维修保养 (17)10.2.3 技术培训 (17)10.2.4 配件供应 (17)10.3 常见问题解答 (17)10.3.1 设备故障排除 (17)10.3.2 设备维护保养 (17)10.3.3 软件升级 (18)10.3.4 技术咨询 (18)第一章概述1.1 设备简介建筑工程质量检测设备是现代建筑工程中不可或缺的工具，其主要用于检测建筑材料的物理功能、力学功能、化学成分等各项指标，以保证工程质量和安全。
CIPS 埋地管道阴极保护密间距电位测量仪 用户操作手册
CIPS密间隔电位测量管道阴极保护检测仪用户操作手册天津市嘉信技术工程公司2008年1月目 录1．Quantum L Plus设备清单 (5)1.1 设备开箱 (7)1.2 连接线 (7)2．设备描述 (9)2.1 Quantum（量子）数据记录仪 (9)2.2 Quantum记录仪键盘 (15)2.2.1 主菜单系统 (15)2.2.2 主菜单 (16)2.2.3 模式设置（1-SetMode） (16)2.3 记录模式 (16)2.4 ON/OFF脉冲选择 (16)2.5 特征点输入 (17)2.6 输入距离 (17)2.7 下载数据 (18)2.8 清除内存 (18)2.9 设置 (18)2.10 波特率 (18)2.11 PTS采样（屏幕上的T标记） (18)2.12 同步方式（SYNC）设定 (18)2.13 Quantum记录仪与断流器的卫星同步方式 (19)2.14 探杖和电极 (20)2.15 电池充电器 (21)2.16 设备情况 (22)3．检测前准备设备 (23)3.1 电池充电 (23)3.2 探针电极 (23)4．数据记录项目列表 (24)4.1 每5秒钟数据记录的项目列表如下： (24)4.2 每1.25秒的数据记录 (24)5．卫星同步 (25)6．应用CIPS数据记录仪的先决条件 (25)7．CIPS/DCVG的联合检测时Quantum数据记录仪的设置 (25)8．通用部件 (26)9．用Excel表格计算QUANTUM GPS距离 (27)10．Quantum数据排序 (29)附录A：创建并运行interpolator.xls (34)附录B：Quantum按键功能概要 (35)版权及专利声明密间隔电位（CIPS）检测仪的所有组成部分都受国际版权局和版权法所保护，未经DCVG公司书面允许，不得进行任何的复制，再造，更改和修改。
DCVG公司将追究任何违反国际版权专利法的行为，保留诉讼和追究损失的权利。
各种检验测试仪器使用说明
各种检验测试仪器使用说明仪器使用说明书一、产品介绍本产品为一款多功能检验测试仪器，可用于多种领域的测试和检验，包括但不限于电子产品、机械设备、化工产品等。
该仪器具有精准的测量功能和快速的检测速度，适用于各种环境和场合。
二、产品特点1.多功能性：本产品可以进行多种测试和检验，包括温度、压力、电流、电压等多个参数的测量。
2.灵活性：该仪器具有多种测量模式和参数设置功能，可根据用户需求进行调整。
3.高精度：本产品采用先进的传感技术和数据处理算法，测量精度高，数据可靠。
4.易操作性：该仪器操作简单，界面友好，适用于各种用户。
5.稳定性：本产品具有稳定的性能和可靠的品质，长时间使用不易出现故障。
三、使用说明1.开机操作：将电源插头插入电源插座，按下电源开关，待仪器显示屏亮起后，表示已开机成功。
2.参数设置：在显示屏上选择所需测量参数和模式，通过上下左右方向键进行调整，按下确认键确定设置。
3.测量操作：将待测物品连接到仪器相应接口处，按下测量键进行测量，待仪器显示测量结果后，可进行数据记录或保存。
4.关机操作：长按电源开关键，待显示屏熄灭后，表示已成功关机。
四、注意事项1.请勿将本产品暴露在潮湿、高温、高压等恶劣环境下使用，以防损坏仪器和影响测量精度。
3.使用本产品时请注意安全，避免发生意外事故。
4.每次使用后，请及时清洁和保养仪器，以确保性能稳定和寿命延长。
五、维护保养1.定期检查本产品的接线和接口是否松动，如有问题请及时处理并调整。
2.定期清洁本产品的表面和显示屏，以保持清洁和美观。
3.如长时间不使用本产品，请将其存放在干燥通风的环境中，避免受潮或受潮引起故障。
工程宝视频监控测试仪使用手册
目录
一、 安全事项---------------------------------------------------------------------------------------------------------------4 二、 工程宝TM视频监控测试仪简介-------------------------------------------------------------------------------------5
工程宝TM
STest-895 视频监控测试仪
使用手册 CCTV TesterPRO User’s Manual
视频监控测试仪STest-895使用手册 感谢您购买工程宝安防监控视频测试仪。使用前请务必阅读使用说明书，并正确使用。 为了能安全地使用本仪器，请您先仔细阅读使用说明书上的「安全注意事项」。 说明书阅读后请妥善保管，以便随时查阅、参考。 附有的保修凭证或机身的保修封贴，请勿损坏。 使用中遇到问题，或仪器出现损坏时，请与公司技术部联系。
3.3.1 云台控制器-----------------------------------------------------------------------------------------14 ⑴ 云台控制器参数设置----------------------------------------------------------------------------14 ⑵ 云台持续转动测试-------------------------------------------------------------------------------16 ⑶ 设置和调用球机预置位-------------------------------------------------------------------------16 ⑷ 调用球机主菜单----------------------------------------------------------------------------------17
工地试验室主要仪器操作规程
工地试验室主要仪器操作规程一、实验室安全操作规程1.进入实验室前，必须佩戴好安全帽、鞋套、手套等个人防护用品。
2.在实验室内不得吸烟、吃东西，禁止饮料和食品进入实验室。
3.实验操作时，应保持实验台面整洁，不得摆放杂物，以免影响实验操作。
4.使用有毒或有害物质进行实验时，必须佩戴好防护面罩、长袖实验服等防护装备，严禁直接接触有害物质。
5.实验过程中如遇到紧急情况，应立即报告实验室主管，并按照应急预案进行处理。
6.实验室内严禁吵闹、打闹及其他不雅行为，保持实验室内安静的工作环境。
7.离开实验室时，应将实验台面清洁整理，并关闭实验仪器的电源，确保实验室内的安全。
二、仪器使用规程1.在使用重型仪器之前，需要进行开机自检，检查各个部件是否正常运转，并保持设备的清洁。
2.使用计量仪器时，必须确保仪器的准确校准，避免误差产生。
3.操作台上只放置与实验相关的仪器和试剂，不得擅自放置其他物品。
4.在操作仪器过程中，要严格按照操作说明书进行操作，并按照要求调整仪器的参数，以保证实验结果的准确性。
5.使用化学试剂时，必须佩戴好防护手套和面罩，避免直接接触有害物质。
6.使用电子仪器时，严禁使用湿手接触设备，以免引发短路或其他安全事故。
7.使用高温仪器时，必须确保周围没有易燃或易爆物品，避免发生火灾。
8.使用精密仪器时，要轻拿轻放，避免造成仪器损坏。
三、实验操作规程1.在进行实验之前，必须仔细阅读实验操作步骤，并明确实验目的。
2.实验中要严格按照实验步骤进行操作，不得随意更改实验条件或试剂用量。
3.实验中应注意药品的保存和使用时间，避免使用过期或已变质的试剂。
4.在称取试剂的时候，要使用准确的称量器具，避免误差造成实验结果的偏差。
5.实验结束后，对实验台面和仪器进行彻底的清洁，确保下次实验的准备工作。
同时，将实验过程中产生的废物进行妥善处理。
6.实验室内的试剂和仪器要分类储存，避免交叉污染和混乱。
以上就是工地试验室主要仪器操作规程的内容。
徕卡DNA03水准仪最全使用手册
中文 2.1 徕卡DNA03/ DNA10 用户手册2要正确、4678911121314161718关于徕卡测量办公信息的更多内容，请查阅徕卡在线帮助。
我们反对以GSI格式把测量数据从数字水准可用“数据交换管理器”把作业数据1920由于21电池1GEB121 只使用徕卡推荐的电池、充电器及23关闭：向下按压仓盖，锁上为止。
灰尘进入。
插卡将有徕卡商标的面朝上插入，卡插到底只使用清洁干燥的存储卡。
存储卡仪器电源关闭时插、拔插头。
徕卡供应的电25尽可能使脚架面水平。
1松开脚架固定螺旋，将脚架升到合适的高2731仪器有可旋转的水平度盘，角度单位33显示为示例，而且当地软件可能与开机：短暂按压按键与显示键<<Back删除字符或信息，取消或停止测量确认键，继续下一栏。
返回到上一次视线，37输入数字，字母和特殊字符。
显示键显示键是对一个已知情况的附加“软件键”，显示键可用定位键标记，当光标移到按钮时，“CONT 在手册中的所有显示描述只含有文本，显示键是对一个已给状态的附加“软件键”显示键可用导航键标记，39从列表中选择的符号。
启动功能直接键入数字快捷启动，或菜单的顺序、打开照明，显示照明设置选项：关闭所有照明显示照明为省电模式。
圆水准器持续照明，显示屏照明几秒钟自动关闭，按任意仅照明圆水准器。
4332A56 P9 G框显示搜寻结果。
45若在内存中搜寻不到点，就可手工输入高程。
47无任何遮挡。
49。
水运工程试验检测仪器设备检定校准指导手册
水运工程试验检测仪器设备检定校准指导手册一、检定校准前的准备工作1. 了解仪器设备的性能指标和检定校准要求，确保检定校准工作按照相关标准和规范进行。
2. 仪器设备应在正常工作状态下进行检定校准，确保仪器设备没有损坏或故障。
3. 准备好检定校准所需的标准器具和验证设备，确保其准确性和可靠性。
4. 制定检定校准计划和记录表格，记录检定校准的时间、地点、人员和结果等相关信息。
二、检定校准的具体步骤1. 根据标准要求，对仪器设备进行初步检查，确保其外观完好、功能正常、零位准确等。
2. 进行零点校准，按照标准器具的要求对仪器设备进行零点校准，确保仪器设备的准确度和灵敏度。
3. 进行量程校准，按照标准器具的要求对仪器设备进行量程校准，确保仪器设备的测量范围和分辨率符合要求。
4. 进行线性校准，使用标准器具对仪器设备进行线性校准，确定其测量线性关系是否符合标准要求。
5. 进行重复性检定，对仪器设备进行重复性检定，确保多次测量结果的稳定性和一致性。
6. 进行不确定度评定，对仪器设备的测量不确定度进行评定，确定其测量结果的可靠性和可信度。
三、检定校准后的处理和记录1. 对检定校准结果进行分析和评价，确定是否符合标准要求。
2. 进行检定校准证书的填写，包括仪器设备的名称、型号、检定校准日期、检定校准结果等信息。
3. 对检定校准结果进行存档，并保留一定的时间，以备日后查阅。
4. 对仪器设备的检定校准情况进行定期跟踪和管理，确保其性能和准确性。
通过本手册的指导，操作人员能够正确、全面地进行水运工程试验检测仪器设备的检定校准工作，保证了仪器设备在试验检测中的准确性和可靠性，有利于提高试验检测数据的质量和可信度。
水运工程试验检测是保障水路交通安全和顺畅的重要手段，而试验检测的准确性和可靠性直接关系到水运工程的设计、建设和运营管理。
因此，对检测仪器设备的检定校准工作尤为重要，而且需要严格按照标准要求进行操作。
本手册将继续介绍检定校准工作的相关内容，以便操作人员全面掌握检定校准的要点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程检测仪器操作手册、回弹仪操作手册1、回弹仪使用时的环境温度应为-4—40r检测时回弹仪的轴线应始终垂直于结构或构件的混凝土检测面缓慢施压准确读数快速复位,测点宜在测区范围内均匀分布,相邻两测点的净距不宜小于20mm,测点距外露钢筋预埋件的距离不宜小于30mm ,测点不应在气孔或外露石子上,同一测点应弹击一次每一测区应记取16 个回弹值,每一测点的回弹值读数估读至1;2、每一结构或构件测区数不应少于10 个,对某一方向尺寸小于4.5m 且另一方5 个相邻两测区的间距向尺寸小于0.3m 的构件其测区数量可适当减少但不应少于应控制在2m 以内,测区离构件端部或施工缝边缘的距离不宜大于0.5m 且不宜小于0.2m;3 、测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面当不能满足这一要求时可使回弹仪处于非水平方向检测混凝土浇筑侧面表面或底面4 、测区宜选在构件的两个对称可测面上也可选在一个可测面上且应均匀分布在构件的重要部位及薄弱部位必须布置测区并应避开预埋件5 、测区的面积不宜大于0.04m26 、检测面应为混凝土表面并应清洁平整不应有疏松层浮浆油垢涂层以及蜂窝麻面必要时可用砂轮清除疏松层和杂物且不应有残留的粉末或碎屑;表面潮湿时,不得进行回弹;7、对弹击时产生颤动的薄壁小型构件应进行固定8、回弹值测量完毕后应在有代表性的位置上测量碳化深度值测点表不应少于构件测区数的30% ,取其平均值为该构件每测区的碳化深度值,当碳化深度值极差大于 2.0mm 时,应在每一测区测量碳化深度值。
碳化深度值测量可采用适当的工具在测区表面形成直径约15mm 的孔洞,其深度应大于混凝土的碳化深度,孔洞中的粉末和碎屑应除净并不得用水擦洗,同时应采用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处,当已碳化与未碳化界线清楚时再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离测量不应少于 3 次,取其平均值每次读数精确至0.5mm;9、回弹仪使用完毕后应使弹击杆伸出机壳清除弹击杆杆前端球面以及刻度尺表面和外壳上的污垢尘土回弹仪不用时应将弹击杆压人仪器内经弹击后方可按下按钮锁住机芯将回弹仪装人仪器箱平放在干燥阴凉处10、回弹仪具有下列情况之一时应进行常规保养1 弹击超过2000 次;2 对检测值有怀疑时;3 在钢砧上的率定值不合格;11、常规保养应符合下列规定1 使弹击锤脱钩后取出机芯然后卸下弹击杆取出里面的缓冲压簧并取出弹击锤弹击拉簧和拉簧座;2 机芯各零部件应进行清洗重点清洗中心导杆弹击锤和弹击杆的内孔和冲击面清洗后应在中心导杆上薄薄涂抹钟表油其他零部件均不得抹油3 应清理机壳内壁卸下刻度尺并应检查指针其摩擦力应为0.5-0.8N;4 不得旋转尾盖上已定位紧固的调零螺丝;5 不得自制或更换零部件;二、楼板测厚仪操作手册1、开机后常按 “取消 ”键进入测设置界面 ,然后按确定键继续直至出现测试界面 ;2、手持探头的人员打开探头开关 ,将探头抵住楼板下表面 ,检查不能出现空隙 ;3 、手持仪器的人员在测试前清除表面浮灰 , 必要时剔除不平处甚至磨平 ;4 、测试时 , 现手持仪器朝任一方向缓慢平移 ,直至显示的数值为最小时在此点作一标记 ;5 、然后再以此标记点为起点 ，以与先前移动方向垂直的方向缓慢平移 ，读取最小点 ;6 、以已上过程中所显示的最小点为此楼板测点的最小值7、楼板最少五点 ,板中一点 ,对角线上的每个四分点上各一点 ;8、每楼层抽取有代表的自然间 10%且不少于 3 间,楼板允许误差为 +8—5mm,80%点必须符合设计要求，20%的点误差不得超过设计要求的1.5倍;三、游标卡尺操作手册游标卡尺在使用之前先观察游标的零线与尺零线是否重合 ，否则，不得使用 ;测量弧形中空管件壁厚用卡尺的刃口 ，卡住壁厚时观察不能留有间隙 ;读数应该先看主尺横线下数值 ，然后看横线上有没有露出半刻度线 ，露出半刻度线（0.5 然后加上表上读数 ，即为其最终读数 ;5、测量空心管材的壁厚 ，应在圆周四等分点测量 ，然后平均 ;对于承压管材 ，应以 最薄处为代表值。
6、测量角钢肢厚应该在肢宽 （内侧算的中点测量 ，角钢的两个肢厚都要测量 ;均1、 2、 3、 测量实心原材应用刃口上的平口测量4、不得超过标准误差;7、测量槽钢肢厚同角钢测法,槽钢的腰厚测量在腰高的中点处测量;8、测量螺纹钢的直径,应先测内径,然后在测肋高,注意,肋高取两侧的平均值,以内径加平均肋高为螺纹的实测直径;9、其他材料厚度测量通常规测法;四、TT300超声波测厚仪1、将探头插头插入主机插头插座,按住ON 键直到屏幕出现声速标示,检查屏幕上方，显示“F1 5M LIMIT MENU”如果第二个数字不是“5M那么按住MODE键两下，直到光标到“*M'然后按ENTER键使数值变成“5M。
2、根据材料品种调整声速,按VEL 键进入声速状态,屏幕将显示声速储存单元的内容。
每按一次,声速储存单元变化一次,可循环显示五个声速值。
如果希望改变当前显示声速单元的内容，用^或者鍵调整到期望值即可，同时将此值存入单元。
常见材料声速值如下:材料in/us m/s铝0.250 6305铋0.086 2184黄铜0.173 4394钙0.109 2769铸铁0.18(apprx 4572康铜0.206 5232紫铜0.184 4674环氧树脂0.100(apprx2540 白铜0.187 4750玻璃0.223 5664火石玻璃0.168 4267金0.128 3251冰0.157 3988铁0.232 5893铅0.085 2159镁0.228 5791汞0.057 1448镍0.222 5639尼龙0.102(apprx 2591石蜡0.087 2210铂0.156 3962有机玻璃0.106 2692聚苯乙烯0.092 2337陶瓷0.230(apprx 5842 PVC 0.094 2388石英玻璃0.222 5639硫化橡胶 银 普通钢 不锈钢 斯太立硬质合金 聚四氟乙烯 锡 钛 钨 锌 水 0.0910.142 0.233 0.223 0.275(apprx 0.065 0.131 0.24 0.210 0.166 0.158 **** **** 5918 5664 6985 1422 3327 6096 5334 4216 1473 、3 接受增益设置： 当所检材料为铸件、散射 大、声吸收小的粗晶时增益调整为 LOW ，当所测材 料为细晶粒材料时增益调整为HIGH, 调整步骤如下： 1 ） 2） 按 MODE 键将光标移至菜单键（ MENU ）； 按ENTER 键进入主菜单，用1或者擬移动光标到SYETEM SETUP,按ENTER 键进入SYETEM SETUP 菜单，用1或者鍵移动光标到Gain 设置，按ENTER 键可选择 LOW 或 HIGH ； 3） 设置完毕按 VEL 键可退出设置； 4、设置测量单位和显示分 辨率1）按MODE 键将光标移至菜单键（MENU ）; 2）按ENTER 键进入主菜 单，用1或者键移动光标至U SYETEM SETUP,按ENTER 键进入SYETEM SETUP 菜单，用 或者 键移动光标到Unit 设置，按ENTER 键可选择METRIC （米制或 IMPERIAL （英制；3）用 或者 擬移动光标到Resolution 设置，按ENTER 键可选 LOW （0.1mm ） 或 HIGH （0.01mm ；4） 设置完毕按 VEL 键可退出设置； 5、最小 值捕捉设置：1）按MODE 键将光标移至菜单键（MENU ）; 2）按ENTER 键进入主菜 单，用1或者鍵移动光标至U SYETEM SETUP,按ENTER 键进入SYETEM SETUP 菜单，用 或者 键移动光标到Min Capture 设置，按ENTER 键可选择ON 或 OFF ； 3 设置完毕按 VEL 键可退出设置； 量时应清除被测物件表面的灰尘、污垢的表面会引起测量误差，甚至无读书，滑。
还可使用高粘度的耦合剂。
测量圆量，以其最小值作为其厚度值。
7、测量前，应均匀的抹一层耦合剂，探头均匀施 压再读数。
8、超声测厚影响结果因素较多，详细情况可见使用说明书，在测量前 最好用可 见的与被测物相同材质的物体，先用游标卡尺测量厚度校正声速后在 测。
6、以上设置完毕后，即可进行测量 , 测 及锈蚀物，铲除油漆等覆盖物。
过分粗糙 测量前可使用磨、抛、锉等方法使其光 柱体应采用垂直管轴线和平行与管轴线测五、 螺旋测微器 1 螺旋测微器侧头一头为半圆，一头为平侧头，测量时，圆 头点住测量点，平 头和被测物另一面紧密贴合然后旋转后面的螺杆，直至出现咔 咔的声音为止。
2 读书同游标卡尺;六、 不锈钢测定液 1 使用前不锈钢表面必须处理干净 （油污、灰尘、表面氧化 皮可用锉刀或磨光 机处理平整。
2 电池应保持足够电量，电池的正极搭接金属表 面，负极搭接测试液， （出现颜色立即停止） 成一滴小小的水珠状; 钟）至液滴颜色稳定， 含Ni ，为假不锈钢;若生成玫瑰红后 不褪色，表明该材料Ni > 2.5%左右；静止片刻后观察颜色深浅程 度，若呈淡 玫瑰红且稍稍泛黄色，表明该材料 2.5%< Ni < 5.5%若无泛黄，Ni > 5.5%颜 色越深表明 Ni 含量越大； 5 Ni4 测定液主要用于测量 201、 202材料； Ni6 测定液主要用于测量 301 材料； Ni8 测定液主要用于测量 304 材料； 6 使用时切忌 将测定液瓶盖调换，以免失效；表面有镀层的，必须把镀层处理 干净，方可使 用；对于表面温度过高的合金须待其冷却后，方可使用。
操作时 切忌将负极触碰到不锈钢，且通电时间必须控制好， 否则易产生误差； 3 测定液不能过多也不能过少，须滴4 Ni 定性测定液：滴一小滴测定液通电静止片刻（约一分 若无玫瑰红出现直接生成浅黄色或淡白色，表明该材料不 若生成玫瑰红后褪变成浅黄色，表明该材料 Ni < 2.5%左右;。
