工装夹具图样
机械工装夹具设计资料全
图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉-图3.8 可调支承图 3.9 可调支承的应用（a）(b) (c)图 3.10 自位支承图3.16 小锥度心轴图3.19 圆锥销组合定位（a ） (b) (c)图 3.20 定位套图 3.21半园定位(a) (b) (c) (d)图3.22 固定V形块结构形式图3.26 基准位移误差10图 3.31 v形块上定位铣斜面图 3.32 夹紧机构的组成1-压板；2-连杆；3-活塞推杆；4-气缸；5-活塞；6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1－夹具体 ； 2－斜楔 ； 3－工件图 3.37 快速螺旋夹紧机构（d ）1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图Array图3.48 单件联动夹紧机构1－工件；2-浮动压板；3-活塞杆；5-摇臂；4、6-摆动压块；7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1－夹具体； 2－弹簧筒夹；3－锥套；4－螺母； 5－心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图 3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱；2-齿条滑柱3夹具体4钻模板；5齿轮轴；6手柄；7套环（a）(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套 (e)(a) (b) (c) 图 3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头；2-弹簧；3-导柱；4-钻模板；5 -螺钉；6-导套1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2，3，4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板（a）(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键（a）(b) (c)图3.83 单支承导向镗孔示意图（a）(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构 （e ）图 3.87 浮动接头1－镗杆；2－接头体；3－外套；4－拨动销图 3.88 飞球保持架工序图及心轴夹具1－拉杆；2－弹簧；3－套筒；4－斜块；5－压板；6－支承板；7－圆柱销；8－菱形销图 3.90阀体四孔偏心回转分度车床夹具1、11－螺栓； 2－压板； 3－摆动V形块； 4－过渡盘； 5－夹具体； 6－平衡块； 7－盖板； 8、10－固定、活动支承板； 9－活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4－定位套；2－定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具1-组合气缸；2-双向压板；3-基体；4-快卸垫板；5-可换V形块；6-传动杆；7-压板；8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销；2-钩形压板；3-随行夹具；4-输送支承；5-定位支承板；6-润滑液压泵；7-杠杆；8-液压缸3．5．2 专用夹具的设计示例拨杆零件如图3.102，其加工过程为：同时铣一面及另一面大小端面，钻铰φ12H9、φ8H9孔并倒角，钻φ7孔和螺纹底孔φ5，铣2mm槽，攻螺纹M6。
工装夹具设计的方法
工装夹具设计的方法1、夹具设计的基本要求由于产品结构的技术条件、施焊工艺以及工厂具体情况等的不同，对所选用及设计的夹具均有不同的特点及要求。
目前，就装配焊接结构生产中所使用的多数夹具而言，其共性的要求有以下几方面：（1）工装夹具应具备足够的强度和刚度夹具在生产中投入使用时要承受着多种力的作用，如焊件的自重、夹紧反力、焊接变形引起的作用力、翻转时可能出现的偏心力等，所以夹具必须有一定的强度与刚度。
（2）夹紧的可靠性夹紧时不能破坏工件的定位位置，必须保证产品形状、尺寸符合图样要求。
既不能允许工件松动滑移，又不能使焊件的拘束度过大而产生较大的拘束应力。
因此，手动夹具操作时的作用力不可过大，机动压紧装置作用力应采用集中控制的方法。
（3）焊接操作的灵活性使用夹具生产应保证足够的装配焊接空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。
（4）便于焊件的装卸操作时应考虑制品在装配定位焊或焊接后能顺利地从夹具中取出，还要注意制品在翻转或吊运时不受损坏。
（5）良好的工艺性所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。
设计时，还要考虑车间现有的夹紧动力源、吊装能力以及安装场地等因素，降低夹具制作成本。
2、工装夹具设计基本方法为保证用设计出的夹具生产出符合设计要求的工件，就要了解工件在生产中及本身构造上的特点及要求，这是设计夹具的依据，是设计人员应细致研究并掌握的原始资料。
夹具设计的原始资料包括以下内容：（1）夹具设计任务单任务单中说明工件图号、夹具的功用、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用。
任务单是夹具设计者接受任务的依据。
（2）工件图样及技术条件研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级。
此外，还需了解与本工件有配合关系的零件在构造上它们之间的联系。
研究技术条件是为了明确在图样上未完全表达的问题和要求，对工件生产技术要求获得一个完整的概念。
数控机床上的工装夹具
2. 工件以外圆柱面定位 （1）支承定位 最常见的是V形块定位。
（2）定心定位 三爪自动定心卡盘和弹簧夹头
3.
工件以圆孔定位 （1） 定位销
（2） 圆柱心轴
（3） 圆锥销
（4） 圆锥心轴
4.
工件以一面两孔定位 利用工件上的一个大面和与该平面垂直的两个圆孔作 为定位基准。为了避免过定位，将其中一个销做成削 边销（菱形销）。菱形销不限制X自由度。
（1）粗基准的选择 ① 为保证不加工表 面与加工表面之间的 位置要求，应选择不 加工表面为粗基准。
② 为保证重要 加工面的余量 均匀，应选择 重要加工面为 粗基准。
③ 为保证各加工 面都有足够的加 工余量，应选择 毛坯余量最小的 面作为粗基准。
④ 粗基准比较粗糙且精度低，一般在同 一尺寸方向上不应重复使用。 ⑤ 作为粗基准的表面，应尽量平整，没 有浇口、冒口或飞边等其他缺陷，以便 使工件定位可靠，夹紧方便
② 测量基准 测量时所采用的基准。
③
④
工序基准 在工序图上用来确定本工序所加工表面加 工后的尺寸、形状、位置的基准。 定位基准 在加工中确定工件的位置所采用的基准。
2. 定位基准的选择 定位基准有粗基准和精基准两种。用未 加工过的毛坯表面作为定位基准的称为 粗基准；用已加工过的表面作为定位基 准的称为精基准。
（5） 随行夹具 随行夹具是在自动线加 工中针对某一种工件所采用的一种夹具。 除了有装夹工件的功能以外，它还担负 着自动线输送工件的任务。
2．按使用机床类型分类
可分为车床夹具、铣床夹具、钻床夹具、 镗床夹具、加工中心夹具和其他机床夹 具。
3．按驱动夹具工作的动力源分类
可分为手动夹具、气动夹具、液压夹具、 电动夹具、磁力夹具、真空夹具以及自 夹紧夹具。
什么是工装夹具

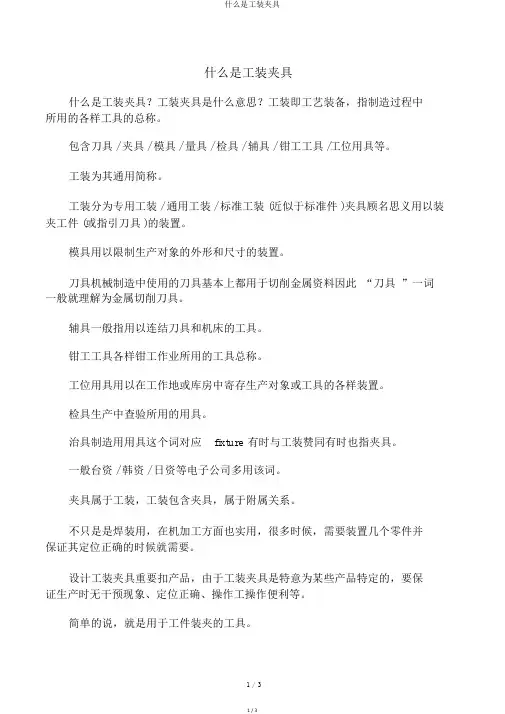

什么是工装夹具什么是工装夹具？工装夹具是什么意思？工装即工艺装备，指制造过程中所用的各样工具的总称。
包含刀具 / 夹具 / 模具 / 量具 / 检具 / 辅具 / 钳工工具 /工位用具等。
工装为其通用简称。
工装分为专用工装 / 通用工装 / 标准工装 (近似于标准件 )夹具顾名思义用以装夹工件 (或指引刀具 )的装置。
模具用以限制生产对象的外形和尺寸的装置。
刀具机械制造中使用的刀具基本上都用于切削金属资料因此“刀具”一词一般就理解为金属切削刀具。
辅具一般指用以连结刀具和机床的工具。
钳工工具各样钳工作业所用的工具总称。
工位用具用以在工作地或库房中寄存生产对象或工具的各样装置。
检具生产中查验所用的用具。
治具制造用用具这个词对应fixture 有时与工装赞同有时也指夹具。
一般台资 / 韩资 / 日资等电子公司多用该词。
夹具属于工装，工装包含夹具，属于附属关系。
不只是是焊装用，在机加工方面也实用，很多时候，需要装置几个零件并保证其定位正确的时候就需要。
设计工装夹具重要扣产品，由于工装夹具是特意为某些产品特定的，要保证生产时无干预现象、定位正确、操作工操作便利等。
简单的说，就是用于工件装夹的工具。
夹具是加工时用来快速紧固工件，使机床、刀具、工件保持正确相对地点的工艺装置。
也就是说 Workholding 工装夹具是机械加工不行缺乏的零件，在机床技术向高速、高效、精细、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
夹具又称卡具。
从广义上说，在工艺过程中的任何工序，用来快速、方便、安全地安装工件的装置，都可称为夹具。
比如焊接夹具、查验夹具、装置夹具、机床夹具等。
此中机床夹具最为常有，常简称为夹具。
工装夹具 ,JIG,是用于在机械加工中对工件进行夹持或定位 ,以达到必定工艺要求的特制的装备或工具。
在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何外形以及与其余表面的互相地点精度等技术要求，加工前一定将工件装好（定位）、夹牢（夹紧）。
汽车工装夹具设计标准
工装夹具设计标准版次：OR目录一、底板1、夹具底板要求采用Q235-A板材和型材焊接而成,底板的焊缝采用非连续焊缝,焊缝高度为5mm,焊缝长度大于600mm采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/2.焊缝要求牢固,光滑平整,不允许有夹渣、气孔等缺陷,底板焊接后应经热处理退火消除应力.2、夹具的底板加工后的厚度为20～30mm；注意：为了方便运输,底板的宽度尺寸应小于2200 mm 底板周边的槽钢开口向外,中间加强用的槽钢间距不宜大于1000mm.3、长度尺寸L<1280mm,宽度尺寸B<500mm 或台面面积<0.64平方米,底板加工后的厚度为20mm,槽钢为10号槽钢；脚轮选用∶科顺4-4109-929-BRK4和4-4108-929承重1080公斤.4、长度尺寸1280≤L<1600mm,宽度尺寸500≤B<700mm 或0.64平方米<台面面积<1.12平方米,底板加工后的厚度为20mm,槽钢为14b号槽钢；脚轮选用∶科顺4-5109-929-BRK4和4-5108-929承重1360公斤.5、长度尺寸1600≤L<2000mm,宽度尺寸700≤B<800mm 或1.12平方米<台面面积<1.6平方米,底板加工后的厚度为25mm,槽钢为16号槽钢；脚轮选用∶科顺4-6109-929-BRK4和4-6108-929承重1640公斤或7-10609-979-BRK1和7-10608-979承重5448公斤.6、长度尺寸L>2000mm 或台面面积>1.6平方米,底板加工后的厚度为30mm,槽钢为20号槽钢.7、如果是旋转夹具,则底板采用60mm 60mm 5mm的方钢管.8、如果是涂胶架,则采用50mm 50mm 4mm的方钢管.9、底板的上表面即安装基准面的平面度为IT8级,表面粗糙度.10、底板的加工基准边基准边一般长60mm,宽5mm.设计布置图如下：11、底板上测量基准孔主要是三座标检测用设计形式如下：其中3－φ10H7的基准孔为通孔,3-φ30的沉头孔深2mm.加工时应随底板的安装基准面一次性加工而成.基准孔至少要三个,它的布置必须是非直线,而且形成的三角形的区域尽量大,应该布置在支撑块的支座形成的多边形的外部,同时应考虑三座标在夹具装配完成后检测探头的可接近性.12、底板的安装基准面上若需刻坐标网格线,坐标网格线的深度0.2 mm,宽度线距为100或200mm,并在刻线的两端刻上坐标号,坐标号应与汽车产品图上的坐标号相一致.根据客户需求13、底板上应最少有横竖各一条测量基准槽,其截面宽度为10 mm 、深度为5 mm、一边为直角的倒梯形槽当边长大于2米时应平行对称布置两条,间距一般为1米.根据客户需求设计图示如下：14、安装螺钉如无特殊要求均采用级内六角螺钉.15、吊环螺钉:当夹具重量小于1吨时用M16；1～2吨时用M24；2吨以上用M30 底板上仅制孔,不装吊环螺钉.二、调平机构16、底板固定在地面的方式有可调式地脚螺钉.17、在任何情况下,采用的各种固定方式都不能引起设备的几何精度发生变化.18、在一些手动设备特殊的情况下,可以采用1个支撑的固定方式.19、对于底板尺寸小于 1.2m 1.2m,需要使用3个支撑,并且足够保证固定.3个支撑的布置采取三角形,以保证设备的最佳稳定性.20、对于底板尺寸超过1.2m1.2m,选取支撑的规则如下：尺寸在1.2m和2m内————————————————— 4支撑尺寸在2m和4m内—————————————————— 6支撑优先选用“通用标准库”中的TOPZ0001/TOPZ0002/TOPZ0003、TOPZ1003/TOPZ2003各种高度的支承座或L形安装座或支承过渡座.四、基准球座及测量安装座1、优先选用“通用标准件库”中的TOPC0002/TOPR0002.2、基准球座至少要三个,应该布置在支撑块的支座形成的多边形的外部.它的布置必须是非直线,而且形成的三角形的区域尽量大.3、基准球座也不能布置在机器人焊钳或手工焊钳的运动轨迹上.4、测量安装座的布置应保证ROMER可接近,且不与焊钳,焊钳的吊挂装置等发生干涉,数量根据具体夹具形式来定.“通用标准件库”中备有ROMER的模型,可进行检测位置的模拟.5、在一些情况下, 如果夹具允许,测量球可直接布置在底板上如：包边设备,样架等.五、调整垫a)优先选用“通用标准件库”中的TOPD.b)调整垫的理论设计厚度和数量一般根据客户的需求而定.如神龙汽车有限公司焊接夹具一般要求一组调整垫的数量不能多于3片c)调整垫的常用规格为：、、、1、2、4、5mm.1、使用导向板是为了防止放错工件小件 ,便于装件等.工件边缘与导向板之间的距离为2mm,导向板的调整范围为±5mm,工件刚好脱离定位销时,靠近导向板的工件边缘规定为导向板的弯曲位置.2、焊钳导向处的材料为铬锆铜CuCrlZr,同时要考虑焊钳导向板和支座之间的绝缘;即加绝缘垫和绝缘套筒等推荐板厚：最小16mm手持移动式焊点导向板由于要减轻焊点导向板的重量,推荐使用CESTILENE HD 1000R苹果绿色材料；推荐板厚：最小20mm焊钳导向板示意图焊钳导向板导槽优先选用V形,也可采用U形.在V/U形槽边缘加工530°导角作为预留磨损量一般为5mm左右 .绝缘垫和绝缘套筒的材料一般采用不易破碎的胶木,推荐使用树脂胶木.固定式焊钳导向板一般安装在装配钢板的下面,与钢板表面平行,距离为2－5mm.七、限位块推荐选用U形限位块,用于大翻板或者定位销、螺柱导套等处,定位精度比较高,且重复定位比较稳定.既可保证夹紧后压头与支承块的间隙,也可在夹紧部件倾斜布置时,保证压头的几何位置.参考“通用标准件库”的TOPX.八、绝缘垫片材质为尼龙10101、优先选用“通用标准件库”中的TOPJ2、绝缘垫片有M6、 M 8两种垫片M6螺栓绝缘套代码为TOPJ1001-H=H=8、10、12、18四种规格M8螺栓绝缘套代码为TOPJ2001-H=H=10、12、18、20四种规格φ8销绝缘套代码为TOPJ2001-H=H=10、12、16、18、20五种规格九、可调机构一定位销1、与主定位销不平行的定位销必须采用伸缩销.2、优先选用“通用标准件库”中定位销TOPDX.3、定位销工作表面形式：圆柱形、菱形、削扁、带缺口如下图4、选用材料：20Cr热处理：渗碳淬火,渗碳深度1.2mm直径小于12mm-1.5mm直径大于12mm,表面硬度要求HRC48-52.5、装在磁场内的定位销选用材料为不锈钢,仅对工作表面进行渗氮处理；6、定位销直径：主定位销直径＝定位孔名义直径－0.2mm辅定位销直径＝定位孔名义直径－0.5mm定位销的加工公差： 0 /－7、定位销的工作表面：定位销截面可以是圆形、菱形、削扁或圆形带缺口的.如下图二定位销座定位销座推荐的形式,如下图：定位销直A B C D E *F I R S T U 2012903095,202047,515161420 40209540117,203047,520262240 60301140117,303057,5252632△注意：定位销座销孔不得为盲孔.三设计形式定位销设计安装形式应为二维或三维可调型.十、压头和支撑块1、厚度- 18 ± 1 mm.- 最小 37 +1/0 mm------用于与外观零件接触的支撑块和夹紧器压头门外板,顶盖,等....支撑块和压头的厚度相同.2、材料42 CrMo ,热处理方式：工作表面采用淬火淬火深度：2 mm,表面硬度可达到HRC 55.对于外观零件的压头如:侧围,门,顶盖…在现场调试后进行热处理,火焰淬火和水冷却.3、特殊情况接触铝制零件的压头和支撑块:- 表面抛光: Ra 0,2 mm- 周边圆角: r 5 mm 仅对厚度 37 mm .4、压头压紧方式1压头的压紧力一般要求垂直于工件的厚度方向.具体如下图：1个锁止自由度 2个锁止自由度2夹紧器正常情况下夹紧钢板,压头所允许的最大倾角15°.5、支撑块和压头的可调支撑块设计时应确保在功能方向的一维或二维可调,特殊情况可设计为三维可调,另外在设计支撑块或压头时应尽可能选取平面处,尽量不要选取复杂的型面做为定位支撑面.压头与压紧臂在设计时应尽可能分开可调,不要做成一体.十一、外购件的选择1、脚轮向荣、科顺；无油轴套嘉善；电机采用SEW或FLANDER产品；2、气缸类1常用的气缸有：普通型、封闭式、耳环式、销钉缸四种.一般选用SMC公司的产品特殊情况下也可选用FESTO的气缸,比如要求单独发信号时.若客户无要求,可选用国产气动元件品牌：如烟台FAST等耳环式夹紧气缸优先选用CK1A型.吊具气缸采用锁紧气缸CAN系列和CLS系列.行程超过400mm的气缸必须安装防尘护套.2CNOMO标准缸的选用原则：客户要求；一个零件上有多个方向和多个支撑,尤其是在装焊厚度较厚的零件时.3、手动夹紧器GOOD HAND ；优先选用：GH-701-D, GH-701-K, GH-702-D, GH-702-K；GH-304-CM, GH-305-CM, GH-304-EM, GH-305-EM, GH-304-HM, GH-305-HM.十二、钢板间隙1、一般情况e≤ 1.5mm焊接: 压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e＝压头和支撑块之间所有零件的厚度之和2、包边:包边机的理论厚度凹模和镶块间＝标准厚度 1+ 6% ++其中标准厚度e＝凹模和镶块间之间所有零件的厚度之和3、板厚较厚零件e>1.5 mm压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e＝压头和支撑块之间所有零件的厚度之和十三、焊接夹具的通用公差1、支撑面,压头和定位块的公差 : ± 0,20 mm2、固定和活动定位销的公差在带气压的工作条件下 : ± 0,10 mm 参照零件的位置.3、底板的参考坐标点 : 平行度 = 0,05 mm 在共同的区域.4、对于焊接设备上同时加工几个部件的情况,它们之间定位销,支撑面的最大偏差不超过 0,20 mm .5、焊接或其他方式的底板的平面度和曲率,在长度小于1000时最大不超过0,05,在长度大于1000时最大不超过0,1 .验收的必要条件：至少有4个支脚. 供应商负责提供所需的布置以满足这个条件.6、水平面上定位孔与定位孔之间的公差为±0.02mm,粗糙度为.7、所有的定位孔与基准面的公差为±0.05mm,粗糙度为.8、翻转机构的重复到位精度为±.9、精度孔的同心度、平行度、垂直度的精度容许误差在0.02mm以下.十四、焊接检具的通用公差1、通用公差 :± 0.20 mm2、定位基准支撑和定位销的位置公差：± 0,10 mm3、基准平台的平行度：= 0,05 mm4、对于同一规格型号的多个检具,它们之间的偏差不能超过0.20 mm.5、焊接的机器检测平台或其它平台的平面度及平整度,长度小于1000的,最大不得超过0,05；长度超过1000的,最大不得超过0,1.检测平台用4脚支撑.必须遵守验收条件.6、用于建立车身坐标系的基准小球：球度：0.05mm,基准球空间位置度：0.1mm.7、基准球位置坐标值的确定方法：用定位元素拟合车身坐标系,在此拟合坐标系中确定基准球位置坐标值,作为基准球的理论坐标值.在以后的所用过程中,使用基准球心理论坐标值建立车身坐标系.十五、制图（一）尺寸标注要求设计基准和加工基准统一的原则.（二）图幅图面一般用A3、A4两种图幅,必要情况下可用更大图幅.A3图纸采用横向,A4图纸采用竖向.（三）各种安装面及非安装面光洁度的要求一般安装面的表面光洁度至少,非安装面的光洁度为,底板上大的非安装面达到即可.（四）各种材料热处理技术要求：1 45钢调质处理技术要求：1、热处理：HB220-2502、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑2 45钢淬火处理技术要求：1、热处理：HRC40-452、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑3 Q235钢焊接技术要求：1、本件为焊接件,焊接质量符合机械工程用焊接标准2、型材表面为非加工面3、焊后非加工面,焊接加工至.4、未注焊缝均为连续焊缝,焊缝高度5mm,焊缝长度大于600mm时采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/25、焊接无缺陷,牢固,焊后打磨,焊缝光滑6、焊后退火消除焊接应力7、未注形位公差按照 GB/T1184-H8、未注线性公差按照 GB/T1804-m9、孔口、锐边倒角 1×45°10、非工作表面喷底漆防锈漆及面漆4 底板孔位图通用技术要求：1、底板基准A上以相互垂直的基准B、C为基准刻出座标网络线,网络线的间距100±,线深,线宽,网格间的平行度和垂直度的允差为,在网格线对应位置标记座标号；2、螺纹孔与螺纹孔、螺纹孔与销孔的尺寸公差为±；销孔与销孔之间的尺寸公差为±；销孔与基准面之间的尺寸公差为±；与基准边的角度公差为±5′.3、锐边倒钝5 20Cr材料技术要求：1、渗碳淬火1.5mm,HRC48-522、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、锐边倒角 1×45°5、表面发黑五图样与工件在图纸中的表达方式要求总图、部件图上应标注：夹具轮廓尺寸、操作高度、坐标线尽量与汽车坐标线统一、坐标基准、坐标基准孔、各部件的安装位置、汽缸位置、所有定位尺寸坐标基准孔应相对于坐标线标注,在图中按汽车产品件在汽车中的实际位置建立汽车坐标；同时按夹具的基础建立坐标系.在夹具上有产品图的摆放位置,并用细双点划线绘出.设计时应注意焊点的坐标位置,必须留有充分的焊钳工作空间位置,便于施焊.用双点划线表示焊钳的外形.六、左右对称件制图的原则一般左右对称件,仅绘制右件图,在2D图中注明“注：TOP--右件图号如图所示,TOP--左件图号与之对称”.七、常用材料及标准件对应的国标号Q235-A GB/T 700-1988 热轧槽钢GB/T 707-1988热轧钢板和钢带 GB/T 709-1988 热轧扁钢 GB/T 704-1988热轧圆钢、方钢 GB/T 702-1986、GB/T 705-1989热轧等边角钢GB/T 9787-1988 热轧不等边角钢GB/T 9788-1988结构用和输送流体用无缝钢管 GB/T 8162-1999内六角螺钉 GB/T 内六角平端紧定螺钉 GB/T 77-2000六角头螺栓全螺纹 GB/T5783-2000 吊环螺钉 GB/T 825-1988平垫圈 GB/T 弹簧垫圈 GB/T 93-1987内螺纹圆柱销 GB/T十六、夹具编号原则T O P0713-001000即：TOP0713-0010002007年公司所接的第13个项目中的第一个分项夹具总图T O P0713-027000第27个分项夹具总图T O P0713-027100第27分项夹具的 100组件图120组件图 120150组件图 150160组件图 160T O P0713-027120120组件中的部件图 121122123对于夹具中的水、电、气部分图及目录分配图号为：001—— 020具体分配号参照部门设计编号标准底板分配号为：025—— 050。
工装夹具分类

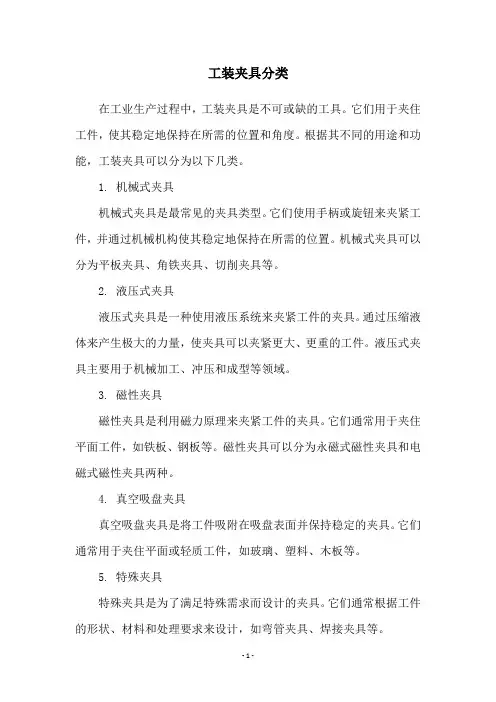

工装夹具分类
在工业生产过程中，工装夹具是不可或缺的工具。
它们用于夹住工件，使其稳定地保持在所需的位置和角度。
根据其不同的用途和功能，工装夹具可以分为以下几类。
1. 机械式夹具
机械式夹具是最常见的夹具类型。
它们使用手柄或旋钮来夹紧工件，并通过机械机构使其稳定地保持在所需的位置。
机械式夹具可以分为平板夹具、角铁夹具、切削夹具等。
2. 液压式夹具
液压式夹具是一种使用液压系统来夹紧工件的夹具。
通过压缩液体来产生极大的力量，使夹具可以夹紧更大、更重的工件。
液压式夹具主要用于机械加工、冲压和成型等领域。
3. 磁性夹具
磁性夹具是利用磁力原理来夹紧工件的夹具。
它们通常用于夹住平面工件，如铁板、钢板等。
磁性夹具可以分为永磁式磁性夹具和电磁式磁性夹具两种。
4. 真空吸盘夹具
真空吸盘夹具是将工件吸附在吸盘表面并保持稳定的夹具。
它们通常用于夹住平面或轻质工件，如玻璃、塑料、木板等。
5. 特殊夹具
特殊夹具是为了满足特殊需求而设计的夹具。
它们通常根据工件的形状、材料和处理要求来设计，如弯管夹具、焊接夹具等。
以上是工装夹具的主要分类。
根据实际需要，还可以设计出其他类型的夹具，以满足不同的生产要求。
工装的定义及分类
工装的定义及分类工装是指用于完成某种特定工作任务的工具、设备、夹具、模具和装置的总称。
它是制造业、加工业等行业中不可或缺的重要组成部分，能够提高生产效率、保证产品质量、减少劳动强度和生产成本，因此在各行业中广泛应用。
根据不同的工作任务和工艺流程，工装可以分为多种类型。
下面将分别介绍几种常见的工装类型。
1. 夹具类工装夹具类工装是用于固定工件，使其在加工过程中保持稳定的工装。
夹具类工装的种类很多，常见的有机械夹具、气动夹具、液压夹具等。
夹具类工装的特点是结构简单、使用方便、能够适应不同形状的工件，因此在加工行业中广泛应用。
2. 模具类工装模具类工装是用于制造各种零部件、产品的模具。
模具类工装可以分为压铸模具、塑料模具、冲压模具等。
模具类工装的特点是精度高、使用寿命长、生产效率高，因此在制造业中应用广泛。
3. 机床类工装机床类工装是用于加工各种零部件的机床工具，包括钻床、铣床、车床等。
机床类工装的特点是能够加工出各种形状的零部件、精度高、生产效率高，因此在制造业中应用广泛。
4. 自动化生产线工装自动化生产线工装是用于自动化生产线的各种工装设备，包括传送带、机器人、自动化控制系统等。
自动化生产线工装的特点是生产效率高、生产成本低、生产质量稳定，因此在大型制造业中应用广泛。
5. 检测类工装检测类工装是用于检测产品质量的各种工装设备，包括测量仪器、检测设备等。
检测类工装的特点是精度高、可靠性强、能够对产品进行全面检测，因此在各行业中应用广泛。
综上所述，工装是制造业、加工业等行业中不可或缺的重要组成部分，能够提高生产效率、保证产品质量、减少劳动强度和生产成本。
根据不同的工作任务和工艺流程，工装可以分为多种类型，包括夹具类工装、模具类工装、机床类工装、自动化生产线工装和检测类工装等。
不同类型的工装各有特点，应根据具体情况选择合适的工装进行生产加工。
什么叫工装
1.什么叫工装，夹具，治具，检具之南宫帮珍创作工装,即工艺装备:指制造过程中所用的各种工具的总称.包含刀具/夹具/模具/量具/检具/辅具/钳工工具/工位器具等.工装为其通用简称.工装分为专用工装/通用工装/尺度工装(类似于尺度件)夹具: 顾名思义,用以装夹工件(或引导刀具)的装置模具: 用以限定生产对象的形状和尺寸的装置.刀具,机械制造中使用的刀具基本上都用于切削金属资料,所以“刀具”一词一般就理解为金属切削刀具。
辅具,一般指用以连接刀具和机床的工具.钳工工具: 各种钳工作业所用的工具总称工位器具: 用以在工作地或仓库中存放生产对象或工具的各种装置.检具: 生产中检验所用的器具治具: 制造用器具,这个词对应fixture,有时与工装同意,有时也指夹具, 一般台资/韩资/日资等电子企业多用该词。
2.夹具设计与测试看法：1.1为求资料处理时方便作业与减少困扰，并增加其正确之判断性，客户应提供完整且正确之资料如下：1.1.1原始GERBER FILE。
1.1.2 排版CNC钻孔资料。
1.1.3底片菲林或实物板(如能提供最佳)。
2.尺度网路「测试程式」建立/测试中「尺度板」确认：2.1必须完全依据客户所提供之原始GERBER FILE做资料处理方为正确之做法。
（防止CAM处理错误造成检测失效）2.2应根据工艺能力对测试点选取方式进行明确定义，如有特殊测试点设针与否之要求，应以书面方式明确告知夹具制作部分或外包厂商。
在此建议客户，除非自己相关之专业能力足够且能正确判断，否则最好不要任意要求「删点」，如此有可能影响尺度网路测试程式(NET LIST)正确性，发生短断路漏测问题。
2.3不成防止测试夹具制作软体亦有可能在设计上有盲点或不敷完整，或者人为的CAM处理错误以致无法做出完全正确之尺度网路，这种情况可能必须采纳‘网络学习’的方法；在此建议客户，PC板在实际测试前应确认是否为「尺度板」，其方法为以传统读板比较与载入尺度网路「测试程式」两种方式相互比对，经此程序确认之「尺度板」将较为平安可靠。
工装夹具设计图解及实例ppt课件
它与机床有关部件进行连接、对定，使夹具相对机 床具有确定的位置。
如图中的夹具体7。
.
34
(6) 其它元件及装置
有些夹具根据工件的加工要求，要有分度机构，铣 床夹具还要有定位键等。
以上这些组成部分，并不是对每种机床夹具都是缺 一不可的，但是任何夹具都必须有定位元件和夹紧 装置，它们是保证工件加工精度的关键，目的是使 工件定准、夹牢。
.
10
.
11
2）划线找正装夹
这种装夹方法是按图纸要求在工件表面上事先划 出位置线、加工线和找正线，装夹工件时，先按找 正线找正工件的位置，然后夹紧工件。
划线找正装夹不需要专用设备，通用性好，但
效率低，精度也不高，通常划线找正精度只能达到
0.1～0.5mm。
此方法多用于单件小批生产中铸件的粗加工工序。
27机床夹具的组成定位元件定位元件夹紧装置或元件对刀引导元件对刀引导元件其它装置或元件其它装置或元件夹具体夹具体连接元件连接元件2829图为用于钻轴套工件上6h7孔的钻床夹具工件以内孔及端面为定位基准在夹具的定位销6及其端面上定位即确定了工件在夹具中的正确位置
当用夹具装夹工件来对进行加工 时，必须满足三个条件：
当产品变更时，夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
.
17
.
18
3）通用可调夹具和成组夹具
其特点是夹具的部分元件可以更换，部分装置可 以调整，以适应不同零件的加工。
用于相似零件的成组加工所用的夹具，称为成组 夹具。
通用可调夹具与成组夹具相比，加工对象不很明 确，适用范围更广一些。
设计图样上所采 用的基准就是设 计基准。（图）
(完整)工装夹具设计手册
工装夹具设计手册深圳市杰晨世纪科技有限公司工装夹具设计师手册—-设计的基本知识一、夹具设计的基本要求a、工装夹具应具备足够的强度和刚度b、夹紧的可靠性c、焊接操作的灵活性d、便于焊件的装卸e、良好的工艺性二、工装夹具设计的基本方法与步骤，设计前的准备夹具设计的原始资料包括以下内容：a、夹具设计任务单b、工件图样几技术条件c、工件装配工艺规程d、夹具设计的技术条件e、夹具的标准化和规格的标准化资料,包括国家标准，工厂标准和规格化结构图册等。
三、设计的步骤a、确定夹具结构方案b、绘制夹具工作总图阶段c、绘制装配焊接夹具零件图阶段d、编写装配焊接夹具设计说明书e、必要时，还需要编写装配焊接夹具使用说明书,包括机具的性能，使用注意事项等内容。
四、工装夹具制造的精度要求a、第一类是直接与工件接触,并严格确定工件的位置和形状的,主要包括接头的定位件,V形块，定位销等定位元件。
b、第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置.c、第三类属于夹具内部结构零件相互配合的夹具元件,如夹紧装置各组成零件之间的配合尺寸公差。
d、第四类是不影响工件位置，也不与其它元件相配合,如夹具的主体骨架等。
五、夹具结构工艺性a、对夹具良好工艺性的基本要求1、整体夹具结构的组成,应尽量采用各种标准件和通用件,制造专用件的比例应尽量少，减少制造劳动量和降低费用。
2、各种专用零件和部件结构形状应容易制造和测量,装配和调试方便。
3、便于夹具的维护和修理。
b、合理选择装配基准1、装配基准应该是夹具上一个独立的基准表面或线,其它元件的位置只对此表面或线进行调整和修理。
2、装配基准一经加工完毕，其位置和尺寸就不应再变动.因此那些在装配过程中自身的位置和尺寸尚须调整或修配的表面或线不能作为装配基准。
3、结构的可调性,经常采用的是依靠螺栓紧固,销钉位的方式，调整和装配夹具时，可对某一元件尺寸较方便的修磨。
还可采用在元件与部件之间设置调整垫圈，调整垫片或调整套等来控制装配尺寸，补偿其它元件的误差，提高夹具精度。
《工装夹具设计》PPT优质课件
第一讲 工装夹具设计基础
三、工装夹具设计基本方法与步骤
4.工装夹具结构的工艺性：
（1）对夹具良好的工艺性要求： 1）整体夹具结构的组成，应尽量采用各种标准件和通用件，
制造专用件的比例应尽可能少，减少劳动量和降低费用。 2）各种专用零件和部件结构形状应容易制造和测量，装配
和调试方便。 3）便于夹具的维护和修理。
.
第一讲 工装夹具设计基础
四、工装夹具设计方案的制订
2.拟定方案（报告）框架：
1）设计方案概述：指导思想、总体目标、项目方案背景、问 题的提出。 2）可行性分析、项目方案设计说明:方案设计原则及设计思路 （或设计思想）。 3）设计目标内容及性能指标。 4）设计依据及技术参数确定。 5）设计技术验证。 6）设计方案成果体现形式。 7）设计完成的论文、可行性分析报告、设计方案（报告）、 设计图纸、工艺技术文件、项目技术验证（检测、试车、调 试、安装）报告。 8）项目预期：经费预算及预期. 效果。
三、工装夹具设计方法步骤
6.工装夹具的维修工艺性： 进行工装夹具设计时应考虑到维 修方便的问题。
.
第一讲 工装夹具设计基础
四、工装夹具设计方案的制订
1.制订前的准备工作 1）资料准备:工件零件图、毛坯图；装配工 艺规程、工艺卡；技术手册、行业标准； 2）所用设备、工具、量具；检测手段； 3）可行性分析报告； 4）项目实施计划方案； 5）工艺分析：结构性、可靠性。.第一讲 工装夹具设计基础
一、工装夹具设计概念
1.工装？ 工装是工艺装备的简称，工艺装备就是零 件或部件加工和装配至设计图样要求，所必 须具备的基本加工与装配条件和手段。
2.工装类型？ 工艺装备包括：装配和加工设备（标准 、专用和非标准设备）、夹具、磨具、量 具、刀具和工具等。
工装夹具设计ppt课件
2.工装类型？ 工艺装备包括：装配和加工设备（标准 、专用和非标准设备）、夹具、磨具、量 具、刀具和工具等。
第一讲 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
工装夹具设计基础
一、工装夹具设计概念
3.工装夹具设计的主要任务： 对工艺设计人员来讲，除了要消化设计图样和技术要求、进行产 品零件加工工艺文件的编制及现场生产服务外，还应有一个重要任 务，就是要根据工艺规程的要求，进行产品零件的加工和装配、检 测夹具等的设计工作。
4.工装夹具设计的一般要求： 工装夹具设计一般是在零部件机械加工及装配的工艺过程制订之后 按照某一工序的具体要求进行的。 制订工艺过程应充分考虑夹具实现的可能性； 而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见； 工装夹具设计质量的高低，应以能否保证零部件稳定的加工和装配 质量，生产效率高成本低，排屑方便操作安全，省力和制造、维护容 易等衡量指标。
内容及课时安排: 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
主要内容
一、工装夹具设计基础： 8 课时 二、钳工工装夹具设计：8课时 三、综合工装夹具设计: 8课时
第一讲 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
工装夹具设计基础
----实物展示
第一讲 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
工装夹具设计手册工装夹具设计的基本知识
1.第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头的定位件，V形块，定位销等定位元件。
2.第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。
3.第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。
工装夹具设计手册工装夹具设计的基本知识
1. 夹具设计的基本要求
（1）.工装夹具应具备足够的强度和刚度
(2).夹紧的可靠性
3焊接操作的灵活性
4便于焊件的装卸
（5）良好的工艺性
2工装夹具设计的基本方法与步骤
（1）设计前的准备夹具设计的原始资料包括以下内容：
1夹具设计任务单
2工件图样几技术条件
2）合理选择装配基准
1.装配基准应该是夹具上一个独立的基准表面或线，其它元件的位置只对此表面或线进行调整和修理。
2.装配基准一经加工完毕，其位置和尺寸就不应再变动。因此那些在装配过程中自身的位置和尺寸尚须调整或修配的表面或线不能作为装配基准。
3.结构的可调性经常采用的是依靠螺栓紧固，销钉位的方式，调整和装配夹具时，可对某一元件尺寸较方便的修磨。还可采用在元件与部件之间设置调整垫圈，调整垫片或调整套等来控制装配尺寸，补偿其它元件的误差，提高夹具精度。
3工件的装配工艺规程
4夹具设计的技术条件
5夹具的标准化和规格的标准化资料，包括国家标准，工厂标准和规定夹具结构方案
2.绘制夹具工作总图阶段
3.绘制装配焊接夹具零件图阶段
4.编写装配焊接夹具设计说明书
5.必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能，使用注意事项等内容。
焊接工装夹具
前言 (2)纲要 (4)1 焊接工装夹具 (5)1.1 焊接工装夹具的主要作用 (5)1.2 焊接工装夹具设计的基本要求 (5)1.3 焊接工装夹具的分类与构成 (6)1.4 焊接工装夹具的特色 (7)1.5 焊接工装夹具的设计 (8)2 焊接操作机 (10)2.1 焊接操作机的观点 (10)2.2 焊接操作机的构造、分类、及应用 (10)2.3 焊接操作机的驱动力计算 (12)参照文件 ..................................................................................................................................................... 错误！不决义书签。
前言焊接操作机应用：焊接操作机是与焊接滚轮架、焊接变位机等组合，对构件的内外环缝、角焊缝、内外纵缝进行自动焊接的专用设施，有固定式、展转式、全地点等多种构造形式。
可依据用户的需求选择构造并配套各样焊机以及增添追踪、摇动、监控、焊剂回收输送等协助功能 .焊接操作机构成原理：主要由操作装置、控制装置、动力源装置、工艺保障装置构成。
一、操作装置包含导轨、倾角调理机构、垂直导向机构、焊枪夹和焊枪，倾角调理机构可使焊枪能绕中心进行正负旋转。
二、控制装置由电气控制系统构成，能够控制焊接操作机的工作状态。
三、动力源装置由气缸构成，采纳气压驱动进行动力传递。
四、工艺保障装置由导丝机构、焊丝导管和导丝嘴构成，能实现焊丝的自动导向定位，可保证焊缝质量。
焊接操作机可与专用的焊件变位机械配合，实现缸体一次装夹，两根焊枪同时焊接左右双侧，使得加工精准度和生产效率很大幅度的提高。
焊接操作机一般由立柱、横梁、展起色构、台车等零件构成。
各零件为积木式构造，一般立柱、横梁为其基本零件，其余零件可据用户使用要求选配。
立柱及横梁采纳折弯焊接构造件，拥有很好的刚性。
