CAD如何给标题栏上输入文字

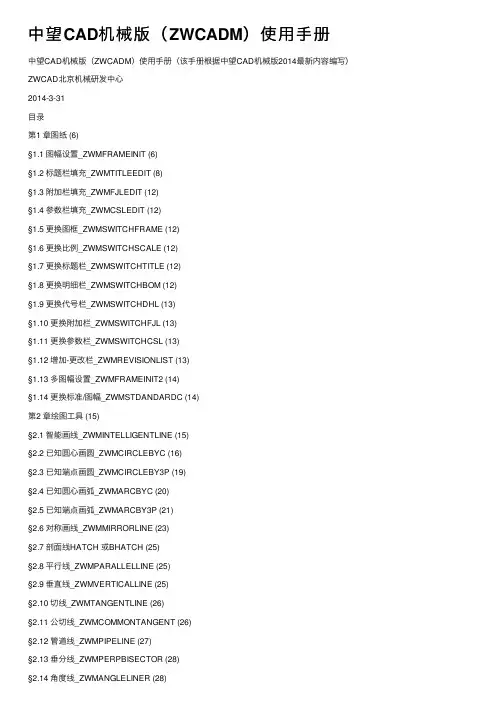

中望CAD机械版（ZWCADM）使用手册

中望CAD机械版（ZWCADM）使⽤⼿册中望CAD机械版（ZWCADM）使⽤⼿册（该⼿册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中⼼2014-3-31⽬录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换⽐例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图⼯具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆⼼画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆⼼画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖⾯线HATCH 或BHATCH (25)§2.8 平⾏线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 ⾓度线_ZWMANGLELINER (28)§2.15 平（⾓）分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中⼼线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造⼯具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒⾓_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插⼊折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9⾃动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14⼯艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 ⽅向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助⼯具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调⽤_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算⾯积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量⽂本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 ⾃动排图_ZWMJIGSAWPRINT (70)§5.10 层变换⼯具_ZWMCHGLAYER (72)§5.11⼯程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显⽰_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 ⽣成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 ⽣成明细表表格_ZWMBOMCARDEXP (85)第7 章尺⼨标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 ⽔平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中⼼记号_ZWMCENTERDIM (99)§7.16 ⾓度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒⾓标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺⼨合并_ZWMDIMJOIN (107)§7.22 尺⼨插⼊_ZWMDIMINSERT (107)§7.23尺⼨对齐_ZWMDIMALIGN (107)§7.24 尺⼨检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准⽬标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中⼼孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标⾼符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章⽂字处理 (123)§9.1 ⽂字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压⽓动符号库 (129)§11.3 电⽓符号库 (129)§11.4 ⾦属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调⽤_ZWM_SYMOUT (130)第12 章报表⼯具 (131)§12.1 超级卡⽚_ZWMCREATECARD (131)§12.2 卡⽚编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡⽚_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界⾯简介 (138)§13.2 系列化零件设计调⽤ (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器⽀持函数和常量 (141)第1 章图纸在使⽤中望CAD机械版绘图之前，⾸先应了解图纸参数是如何在计算机中定义的，本章向⽤户介绍如何⽤中望CAD机械版进⾏图纸设定、填写以及标题栏内容编辑。

【CAD标题栏】CAD标题栏如何自定义

CAD标题栏如何自定义
CAD软件分为很多种，针对不同的行业有不同的专业软件，比如建筑、机械、水暖电等，但是无论是哪种软件，为了更好更方便的使用，CAD标题栏都是可以自定义的，但是CAD标题栏具体该如何自定义呢？我们就来简单介绍一下，以浩辰CAD机械软件为例。

1.绘制表格，在浩辰CAD机械软件中调用【绘图】→【表格】，首先清楚要定义的标题栏的规格，长宽多少，适用于几号图纸以及内容是什么，这些依不同需求而异，这里就不再赘述。

在表格中填写自定义内容。

2.定义属性
在浩辰CAD机械软件中调用【绘图】→【块】→【定义属性】
相同的方法在相应位置填入日期等其他自定义
3.自定义标题栏
在浩辰CAD机械软件中调用【浩辰机械】→【系统维护工具】→【自定义标题栏】输入自定义标题栏名称，按下回车键，
在右下角顶点输入基点，选择对象，全选整个表格，按下回车键，就会出现如下图5所示的界面，然后进行超级属性块定义后，点击【确定】按钮。

4.查看新建的自定义标题栏
在浩辰CAD机械软件中调用【浩辰机械】→【图纸（F）】→【新建图框（N）】或输入“GMPAPERSET”命令，选择刚刚自定义的标题栏名称，点击【确定】，就可以生成我们自定义的标题。

其实无论哪种CAD软件，在使用的过程中，如果想要自定义CAD标题栏都是可以的，使用更加符合自己习惯的操作也能更加快速便捷的达到绘图的效果，只要按照上述操作还是能够比较简单的实现的。

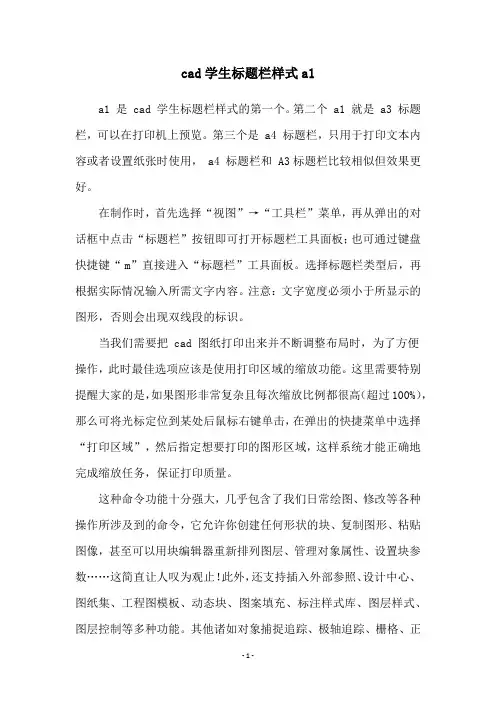

cad学生标题栏样式a1

cad学生标题栏样式a1
a1 是 cad 学生标题栏样式的第一个。

第二个 a1 就是 a3 标题栏，可以在打印机上预览。

第三个是 a4 标题栏，只用于打印文本内容或者设置纸张时使用， a4 标题栏和 A3标题栏比较相似但效果更好。

在制作时，首先选择“视图”→“工具栏”菜单，再从弹出的对话框中点击“标题栏”按钮即可打开标题栏工具面板；也可通过键盘快捷键“ m”直接进入“标题栏”工具面板。

选择标题栏类型后，再根据实际情况输入所需文字内容。

注意：文字宽度必须小于所显示的图形，否则会出现双线段的标识。

当我们需要把 cad 图纸打印出来并不断调整布局时，为了方便
操作，此时最佳选项应该是使用打印区域的缩放功能。

这里需要特别提醒大家的是，如果图形非常复杂且每次缩放比例都很高（超过100%），那么可将光标定位到某处后鼠标右键单击，在弹出的快捷菜单中选择“打印区域”，然后指定想要打印的图形区域，这样系统才能正确地完成缩放任务，保证打印质量。

这种命令功能十分强大，几乎包含了我们日常绘图、修改等各种操作所涉及到的命令，它允许你创建任何形状的块、复制图形、粘贴图像，甚至可以用块编辑器重新排列图层、管理对象属性、设置块参数……这简直让人叹为观止！此外，还支持插入外部参照、设计中心、图纸集、工程图模板、动态块、图案填充、标注样式库、图层样式、图层控制等多种功能。

其他诸如对象捕捉追踪、极轴追踪、栅格、正
交等 cad 专业技术也全部囊括在内。

因而， cad 软件可称得上是一款名副其实的专业级绘图软件。

还有一些软件自带了这种功能，如 AutoCAD2006、 AutoCAD2007、AutoCAD2008等版本均拥有这种功能。

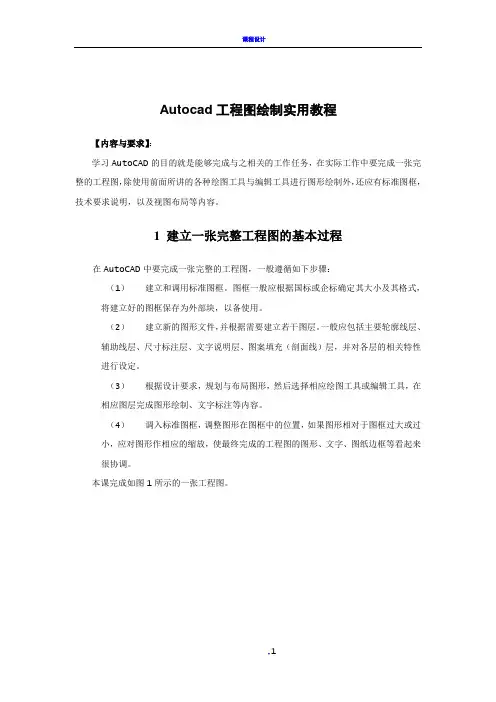

Autocad工程图绘制—基本步骤(重点学习)

Autocad工程图绘制实用教程【内容与要求】：学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。

1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。

图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。

（2）建立新的图形文件，并根据需要建立若干图层。

一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。

（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。

（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。

本课完成如图1所示的一张工程图。

图12 建立标准图框建立图幅为A3的标准图框步骤1 建立新文件（1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。

（2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。

步骤2 绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。

（2）系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。

图2 图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。

（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。

（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。

（7）按回车键，系统提示指定基点或位移。

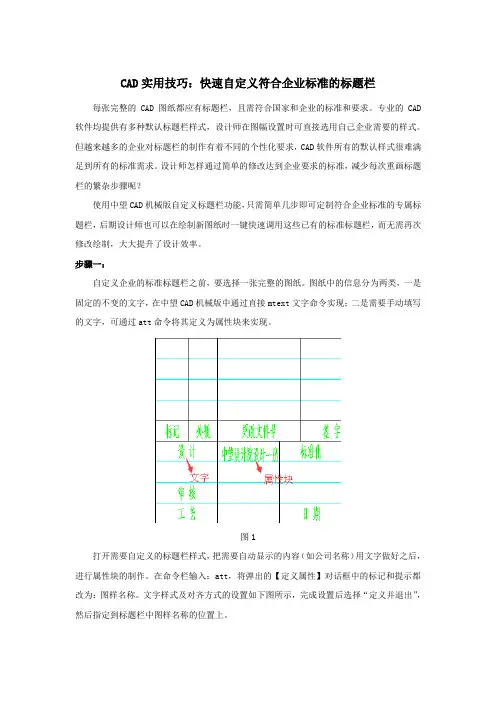

CAD实用技巧：快速自定义符合企业标准的标题栏

图7
修改完毕后点击确定，软件弹出定义成功的提示。此时，已经定义好的标题栏图纸出现在标题栏的文件夹里。
步骤三：
接下来进行配置文件的设置，依次点击开始——所有程序——zwsoft——中望CAD机械版——维护工具集，在弹出的文件夹里双击第一个exe文件。以记事本方式打开文件夹中的TitleStyles.xml，复制任一行表示标题栏信息的文字，将标题栏名称全部改成zwcad后保存文本。如下图所示：
其中定义属性块的时候，类型一样的可以直接通过复制获得。将所有需要填写的地方定义好了之后，最终得到的标题栏样式如下：
图3
步骤二：
打开中望CAD机械版的Ribbon界面，在“管理自定义”中拾取“自定义标题栏”按钮，或者直接输入命令： _ZWMTITLEDEFINE，对新建的标题栏进行命名，如：zwcad。
图1
打开需要自定义的标题栏样式，把需要自动显示的内容（如公司名称）用文字做好之后，进行属性块的制作。在命令栏输入：att，将弹出的【定义属性】对话框中的标记和提示都改为：图样名称。文字样式及对齐方式的设置如下图所示，完成设置后选择“定义并退出”，然后指定到标题栏中图样名称的位置上。
图2
注意在返回绘图环境后，提示“文字基线”时需点在“图样名称”的框内，点取两点（打开正交模式，使点取直线在同一水平线上）。这两点的直接长度即是标注内容的有效区域。
CAD
每张完整的CAD图纸都应有标题栏，且需符合国家和企业的标准和要求。专业的CAD软件均提供有多种默认标题栏样式，设计师在图幅设置时可直接选用自己企业需要的样式。但越来越多的企业对标题栏的制作有着不同的个性化要求，CAD软件所有的默认样式很难满足到所有的标准需求。设计师怎样通过简单的修改达到企业要求的标准，减少每次重画标题栏的繁杂步骤呢？

CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总

CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。

本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。

标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。

3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。

4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。

如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。

其他功能自己摸索即可。

5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。

框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。

保存后默认为.cfm文件。

8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。

如下图根据基准点放好位置的,如下图。

双击图框对，填入相应属性值即可。

双击标题栏对，填入相应属性值即可。

10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。

CAD学习经验——输入和编辑文字

学习经验：输入和编辑文字1新建文字样式设置文字样式是进行文字和尺寸标注的首要任务。

在AutoCAD中，文字样式用于控制图形中所使用文字的字体、高度和宽度系数等。

在一幅图形中可定义多种文字样式，以适合不同对象的需要。

1.1.1创建文字样式要创建文字样式，可按如下步骤进行操作。

1. 输入命令，打开“文字样式”对话框，如图6-1所示。

图6-1 “文字样式”对话框图6-2 新建文字样式2. 默认情况下，文字样式名为Standard，字体为txt.shx，高度为0，宽度比例为1。

如要生成新的文字样式，可在该对话框中单击“新建”按钮，打开“新建文字样式”对话框，在“样式名”编辑框中输入文字样式名称，如图6-2所示。

3. 单击“确定”按钮，返回“文字样式”对话框。

图6-3 “设置字体”对话框4. 在“字体”设置区中，设置字体名，字体样式和高度，如图6-3所示。

5. 单击“应用”按钮，对文字样式进行的设置将应用于当前图形。

6. 单击“关闭”按钮，保存样式设置。

1.1.2 “文字样式”中各选项的设置1．字体设置区（1）“字体”：用于选择字体。

如选择“gbenor.shx”。

（2）选择“使用大字体”复选框，可创建支持汉字等大字体的文字样式，此时“大字体”下拉列表框被激活，从中选择大字体样式，用于指定大字体的格式，如汉字等亚洲型大字体，常用的字体样式为gbcbig.shx。

（3）“高度”：用于设置键入文字的高度。

若设置为0，输入文字时将提示指定文字高度。

2．效果设置区设置字体的效果，如颠倒、反向、垂直和倾斜等，如图6-4所示。

在具体设置时应注意：图6-4 字体效果（1）倾斜角度：该选项与输入文字时“旋转角度（R）”的区别在于，“倾斜角度”是指字符本身的倾斜度，“旋转角度（R）”是指文字行的倾斜度，如图6-4右边所示。

（2）宽度比例：用于设置字体宽度。

如将仿宋体改设为长仿宋体，其宽度比例应设置为0.67。

（3）设置颠倒、反向、垂直效果可应用于已输入的文字，而高度、宽度比例和倾斜度效果只能应用于新输入的文字。

CAD图形标注方法简介

还可以用%%nnn输入任何字符，其中nnn为字符的ASCⅡ码。
控制符 %%O %%U %%D %%P %%C %%% 对应特殊字符上划线下划线角度符号(°) 正负号(±) 圆直径符号(φ) 百分号(%) 特殊字符控制符
提示：%%O和%%U是两个切换开关，第一次输入时打开上划线或下划线功能，第二次输入则关闭上划线或下划线功能。
提示：用Properties(PR)命令也可打开【特性】对话框。
用属性管理器编辑文本标注时，一次可以选择多个标注文本实体，而用Ddedit命令则每次只能选择一个标注文本
1.3 创建与编辑多行文本
多行文本标注命令可以一次性标注多行文本，而且是作为一个实体对象，这在进行文本编辑时具有很大的优越性。编辑多行文本的方法与编辑单行文本类似。
1.1.1 设置样式名
AutoCAD对文本样式名的设置包括对新建的文本样式命名，已定义的文本样式更改名称，删除已定义的文本样式。对文本样式名的设置，在【文字样式】对话框的【样式名】选项组中进行： (1)【新建】按钮 (2)【重命名】按钮（3) 【删除】按钮
1.1.2 设置字体
AutoCAD对文本字体的设置主要是指：选择字体文件和定义文字的高度。 AutoCAD中可使用的字体文件分为两种：一种是普通字体文件，即Windows系列应用软件在Windows中注册的TrueType字体文件；另一种是AutoCAD特有的字体文件(.shx)，包括某些专为亚洲国家设计的大字体文件(Bigfont)。对文本字体的设置，在【文字样式】对话框的【字体】选项组中进行： (1) 【字体名】下拉列表：列出了Windows注册的 TrueType字体文件和AutoCAD特有的字体文件 (.shx)，供用户选择。

cad使用技巧和方法

cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。

2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。

3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。

二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。

2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。

3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。

三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。

2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。

3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。

四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。

2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。

3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。

五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。

2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。

3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。

六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。

2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。

3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。

七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。

CAD图纸图框设置的步骤

CAD图纸图框设置的步骤CAD里面的图框是非常重要的，每次画完图之后都需要用图框套上，那么大家知道CAD图纸图框怎么设置吗?下面是店铺整理的CAD 图纸图框设置的步骤的方法，希望能帮到大家!CAD图纸图框设置的步骤首先在绘图区域把图框的框线及标题栏的线画出来如图：注：图框及标题栏的形式可以自己定然后用写块的命令把整个图框转换为块如图：转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。

这样就进入到块编辑器的界面。

如图：进入界面后咱们就开始编辑标题栏里的文字!(字体、文字样式按照自己的需求进行设置)咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了(如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字)步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容(经常需要更改变动的)，该窗口里的“模式”有4个复选框(可都不选，不重要)，下一个“属性”这里有3个框框，但只需要把<标记><提示>这两个填好就行，“插入点”这里默认了(在屏幕上指定)、“文字选项”这里的条件可根据自己需要而定(本人推荐<对正>这里选择“中心”)，设置好了之后“确定”，然后放到相应的位置即可。

后面文字的编辑也都是一样道理。

(附图)文字都编辑好了之后，选择“保存块定义”该工具进行保存，然后关闭该块编辑器(不是关闭图形)。

把该界面上的图框删掉，再用“插入块”工具把刚才保存的“图框块”调进来即可。

这样一来标题栏的文字编辑起来就容易多了。

cad中怎么在标题栏中输入文字

cad中怎么在标题栏中输入文字
大家都知道cad标题栏的重要性，那么大家知道cad中怎么在标题栏中输入文字吗?下面是店铺整理的cad中怎么在标题栏中输入文字的方法，希望能给大家解答。

cad中在标题栏中输入文字的方法一
1.点击工具栏的多行文字命令。

2.在弹出的对话框中可输入所需要的文字，按确认完成方案输入。

在对话框中可以对文字的特性进行修改。

比如文字大小，颜色，字间距等进行修改。

cad中在标题栏中输入文字的方法二
1.打开cad，然后点击工具栏中的多行文字工具，如图。

2.或者选择菜单栏中的“绘图-文字-单/多行文字”。

3.首先介绍多行文字，选择多行文字工具之后鼠标会变成十字，单击鼠标左键选择第一点，然后拖动鼠标再次单击左键，做出文字输入区域。

4.在出现的文字输入框中输入文字。

5.选中文字，可以像word一样修改，字体的大小、加粗、倾斜等等，最后点击确定就可以了，或者按Ctrl+Enter。

6.确定之后界面中显示的文字可能很小，或者根本都看不清文字，这时向上滚动鼠标滚轮就会放大显示了。

[整理版]CAD图框标题栏

图框和标题栏的绘制一、设置绘图环境1．定单位利用“Units”命令或在下拉菜单“格式”中选择“图形单位”选项进行重新设置，激活命令后将出现“图形单位”对话框，利用它可进行单位制设置。

2．定图幅在下拉菜单“格式”中选择“图形界限”，或者直接在命令行输入“Limits”命令，AutoCAD 在命令行提示：指定左下角点<0.0000,0.0000>:(直接回车或在此处输入绘图极限的左下角点的坐标指定右上角点 <420.0000,297.0000>:(在此处输入绘图极限的右上角点的坐标)。

420，2973.全屏显示调用“Zoom”命令—→选择“全部（A）”选项，以使所示图幅在窗口内全屏显示。

二、绘制图框和标题栏1.绘制图框（1）绘制外层细实线框①调用细实线层②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）0,0↙—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）420，297↙，如图所示。

（2）绘制内层粗实线框①调用粗实线层②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）5,5↙—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）415，292↙—→④如图所示。

2.绘制标题栏（1）绘制标题栏外框①调用粗实线层—→②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）捕捉图框右下角点a—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）@-140,32↙—→④如图所示。

Auto CAD图纸幅面与标题栏(标注的基本要求与原则)

Auto CAD图纸幅面与标题栏目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图；图纸幅面是指图纸宽度与长度组成的图面。

绘制图样时，应采用表中规定的图纸基本幅面尺寸。

基本幅面A0、A1、A2、A3、A4共５种。

图纸幅面(GB/T14689—93)幅面代号A0A1A2A3A4B×L 841×1189594×841420×594297×420210×297a25c105 e2010图框格式一般采用A4竖装或A3横装需要装订的图样（留装订边图框格式）不需要装订的图样（不留装订边图框格式）注意：无论是否留有装订边，都应在图幅内画出图框。

图框用粗实线绘制。

(2)(4)标题栏(GB/T10609.1—89）标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在Auto CAD 中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

学校用简易标题栏，学校的制图作业一般使用下图所示的简易标题栏。

年月日(年月日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年月日)(签名)7101016161216(图样代号)(图样名称)(9)共张第张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)图线图线、字体和比例是图形的重要组成部分。

各种图线、字体在图形中都有各自的规定和用法，正确使用图线和字体能使读图者对所绘图形所要说明的问题一目了然。

浩辰CADXX教程(54)CAD图纸标题栏个性化自定义工程

浩辰CADXX教程(54)CAD图纸标题栏个性化自定义工程浩辰CAD机械版“图纸”工具中提供了数个国标的标题栏供用户选择，翻开系统自带标题栏所在目录
假设软件安在D盘翻开“D:\Gstarsoft\GStarMechxx\title”我们可以看到如下列图所示浩辰CAD机械版自带的标题栏，选择需要或类似的标题栏为参照进行修改，我们以“标题栏1”为例进行修改。

使用浩辰机械版软件翻开“标题栏1”，结果如下列图所示：
双击表格中“企业名称”字样，出现如下图对话框并将我们的企业名称填分别填入“标记、提示、默认”内，如下图：
单击确定，既可以完成属性块的自定义，1、修改其他内容
我们以添加“校核”栏为例，复制文字“设计（其他表格内的文字也可，但要注意字体大小相对应）”到要修改的表格内，如下列图所示双击要修改的文字，分别双击两个表格内的“设计”改为“校核”（在修改右侧较大的“设计”文字时出现的对话框中“默认”栏不要进行填写，保持空白如下列图所示）
2、保存文件单击“浩辰机械”---“系统维护工具”---“自定义标题栏”，根据命令提示我们输入新标题栏的名称“xxx”单击确定，然后再根据提示选择右下角为基点；最后我们选择已好的整个标题栏，单击确定。

cad如何制作标题栏

cad如何制作标题栏
cad如何制作标题栏呢?相信大家在学习中遇到很多个问题，下面店铺把方法都教给大家，一起来学习吧。

cad制作标题栏的方法：
制作cad标题栏方法有三种：
第一种，是最简单也是最容易想到的方式。

标题栏无非是一些直线和文字构成的，那么将这些直线和文字全部绘制出来，自然就是标题栏了。

当然这样做有一些缺点，首先这些直线和文字这些对象是分离的，在制作标题栏时的线段和文字都是图形对象，没有整体性。

文字对齐不方便，设计师在改动文字后需要根据文字的长短，手动地修改文字的位置，达到理想的效果。

同时添加文字需要调用写文字的命令，从而需要多次设置文字样式和位置。

第二种方式是通过做块来实现。

首先也是通过绘制线段和文字的方法，把表格的基本内容做出来，下图中蓝色部分。

然后需要在标题栏里填写的内容，用块属性的方式制作，下图白色部分。

最后把这些全部制作成一个块对象，这样标题栏就是一个整体的对象，所以这样做比第一种方式要好一些。

但是做成块后，要想改一些东西，如增加一栏等，就需要改整个块，也是比较麻烦的。

第三种方式，是用表格来做，这种方式只有在中望CAD最新的2011版上才能做。

首先需要创建一个表格，表格的行和列的数量大小根据需要设计的标题栏的大小来做，用最小的表格单位来划分，如下图，蓝色部分是要设置出的标题栏，白色是用表格功能创建的。

cad制图怎么输入文字

cad制图怎么输入文字CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的技术，它以计算机软件为工具，帮助工程师和设计师完成图纸的绘制和设计。

在CAD制图过程中，输入文字是非常重要的一项操作。

本文将介绍CAD制图中如何输入文字，包括一些常用的文字输入方法和技巧。

在CAD制图软件中，有多种方式可以输入文字，下面将介绍几种常用的方法。

第一种方法是使用文本命令。

在CAD软件中，一般都会有一个“文本”或“字体”工具栏，在这个工具栏中可以找到“文本”命令。

点击该命令后，会出现一个文字编辑框，在这个框中输入需要的文字内容即可。

在输入文字时，可以选择文字的字体、大小、样式等属性。

输入完毕后，按下“Enter”键即可完成文字输入。

第二种方法是使用注释工具。

有些CAD软件会提供注释工具，可以直接在图纸上添加注释。

使用注释工具时，先点击注释工具的图标，然后在图纸上点击鼠标左键或者拖动鼠标来创建一个注释框，然后在注释框中输入需要的文字内容。

第三种方法是使用标注工具。

标注工具可以在CAD图纸上添加标注，如尺寸标注、角度标注等。

使用标注工具时，先选择需要标注的对象，然后点击标注工具的图标，在图纸上点击鼠标左键或者拖动鼠标来创建标注。

在创建标注的过程中，可以选择文字的字体、大小、样式等属性，也可以调整标注的位置和方向。

除了上述的常用方法外，还有一些其他的文字输入技巧可以提高效率。

首先，可以使用快捷键来快速输入文字。

在CAD软件中，一般都会为常用的命令和操作提供快捷键，可以在菜单或工具栏上找到相应的快捷键。

例如，在AutoCAD中，可以使用“DTEXT”命令或“MTEXT”命令来输入文字，分别对应的快捷键为“DT”和“MT”。

其次，可以使用文字样式来设置文字的属性。

CAD软件通常都会提供一些默认的文字样式，可以根据需要选择合适的文字样式。

使用文字样式可以统一文字的字体、大小、样式等属性，方便后续的修改和管理。

【推荐】cad标题栏填写范例word版本 (8页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad标题栏填写范例篇一：关于CAD中图层、图框、标题栏的标准化设置关于CAD中图层、图框、标题栏的标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。

1.字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。

注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。

字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。

图纸内，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。

达到效果如下例（字体在框格内不大不小）2.图层标准化下表是CAD中常用的图层及图层设置，供用户参考：3.图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。

图纸边框格式及尺寸：标题栏的放置位置：标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸；若标题栏的长边与图纸长边垂直时，则构成Y型图纸，在此情况下，看图的方向和看标题栏的方向一致。

标题栏的位置应位于图纸的右下角图1. 应采用的方式为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用；或将Y型图纸的长边置于水平位置使用图2.允许采用的方式标题栏的格式举例及尺寸图3.标题栏（分清栏内粗细线）更改区填写说明：1.上图所示标题栏格式的左上方为更改区，更改区中的内容应由下而上顺序填写，也可根据实际情况顺延；或放在图样中其他地方，但应有表头 2. 标记：按有关规定或要求填写更改标记 3. 处数：填写同一标记所表示得更改数量 4. 分区：必要时，按有关规定(见图)填写 5. 更改文件号：填写更改所依据的文件号其他区域填写说明：1. 上图所示标题栏格式的中间为其他区2. 材料标记：对于需要改项目的图样一边应按照相应标准或规定填写所使用的材料。

cad 输入文字教案

引入新课
通过前段时间的学习我们能绘制图形，但是在图样中不但有图形还有文字。现在我们学习在AutoCAD里如何输入文字。
讲授新课
讲授新课
讲授新课
一、创建文字样式
在书写文字之前要创建文字样式，文字样式主要是控制与文本连接的字体、字符宽度、文字倾斜角度及字高等项目。用户要根据不同用途创建对应等的文字样式。
课题名称
输入文字（8）
授课时数
4课时
授课时间
教学内容
输入文字。
教学目的
1、创建文字样式；
2、书写单行和多行文字；
3、编辑文字内容及特性；
教学重点和难点
重点：创建文字样式，书写单行和多行文字。
难点：编辑文字内容及特性环节
教学内容
复习旧课
绘制倾斜图形，所用到的相关命令。
下面介绍国标中的长仿宋字的样式的创建。
1、在格式下拉菜单里点击文字样式
2、在弹出的文字样式对话框里进行设置如图8-1所示。
样式名：长仿宋字
字体名：TT仿宋-GB2313
字体样式：常规
高度：2.5
宽度比例：0.7
图8-1创建文字样式
二、输入单行文字和多行文字
在实际使用中一般使用多行文字，这里只介绍多行文字的输入。
图8-3标题栏
四、练习
绘制表格并输入文字，如图8-4所示。
图8-4表格里输入文字练习
小结
1、创建文字样式。
2、输入单行文字和多行文字。
3、在表格里输入文字。
素质教育
课堂练习
根据老师演示，画图8-3、8-4。
课后作业
无
教学反馈
改进措施
讲解演示实例如图8-2所示，输入一段技术要求。
1、点击工具栏中的多行文字命令按钮，或绘图下拉菜单里文字-多行文字。
