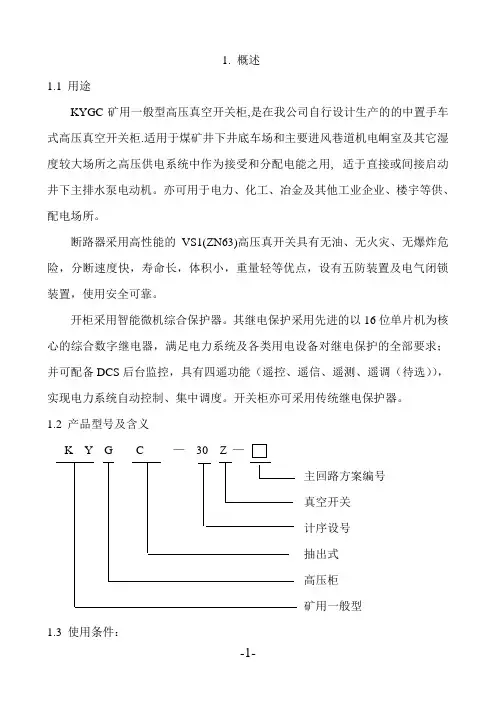

高压真空开关柜说明书
1. 概述1.1 用途KYGC矿用一般型高压真空开关柜,是在我公司自行设计生产的的中置手车式高压真空开关柜.适用于煤矿井下井底车场和主要进风巷道机电峒室及其它湿度较大场所之高压供电系统中作为接受和分配电能之用, 适于直接或间接启动井下主排水泵电动机。
亦可用于电力、化工、冶金及其他工业企业、楼宇等供、配电场所。
断路器采用高性能的VS1(ZN63)高压真开关具有无油、无火灾、无爆炸危险，分断速度快，寿命长，体积小，重量轻等优点，设有五防装置及电气闭锁装置，使用安全可靠。
开柜采用智能微机综合保护器。
其继电保护采用先进的以16位单片机为核心的综合数字继电器，满足电力系统及各类用电设备对继电保护的全部要求；并可配备DCS后台监控，具有四遥功能（遥控、遥信、遥测、遥调（待选）），实现电力系统自动控制、集中调度。
开关柜亦可采用传统继电保护器。
1.2 产品型号及含义K Y G C —30 Z —主回路方案编号真空开关计序设号抽出式高压柜矿用一般型1.3 使用条件：●环境温度上限+40℃，下限-25℃；●海拔高度不超过1000米；●湿度：相对湿度：日平均值不大于95%；月平均不大于90%；●水蒸气压：日平均值不大于2.2×10MPa;月平均值不大于1.8×10MPa;●周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；●无经常性的剧烈震动1.4 特殊使用条件●当开关柜安装在海拔高度大于2000m地区时，则订货时必须与制造厂协商采用必要的加强绝缘措施。
●环境最高温度超过+40℃时，开关柜的额定载流能力将按一定系数降低，在订货时必须得到制造厂的确认。
●当开关柜运行在高湿度或温度变化较大的气候环境中，必须采用特殊的防凝露措施。
●其它特殊要求，请在订货时和制造厂协商。
2. 技术参数2.1 开关柜技术参数见表1表1**电流互感器的短路容量应单独考虑.2.2（VS1）真空断路器技术数据见表2，表3.表2表3当断路器用于控制3-10KV电动机时，若启动电流小于600A必须加金属氧化物避雷器，具体要求同用户与制造厂联系协商；当断路器用于开断电容组时，电容器组的额定电流不应大于断路器额定电流的80%。
水沟槽煤矿设备安装施工组织设计
煤业有限公司水沟槽煤矿设备安装施工组织设计第一章编制依据、原则和工程概况一、编制依据1、***县***煤业有限公司水沟槽煤矿技改工程初步设计说明书2、本矿现场资料3、依据《煤矿电工手册》4、依据《煤矿安全规程》2011版5、本公司现有的施工力量、技术水平、技术装备及机械化程度等6、国家、地方有关施工规范二、编制原则精心组织、科学管理、合理安排施工工序。
选择正确合理、技术可行、安全可靠的施工方案和施工方法，贯彻执行国家的各项基本建设政策及现行施工验收规范，狠抓关键工程的施工，有计划、有重点地组织人力、物力、确保各项经济指标的完成。
使用行至有效的先进施工经验，选用成熟配套的施工设备，提高机械化程度，减轻劳动强度，加快施工进度，提高施工效率，尽可能缩短工程工期，确保安全文明施工，严格执行质量标准，力争全优工程。
工程概况：2011年经川经信函〔2010〕145号文件和达煤监〔2010〕130号文件批准对我矿进行资源整合、技改扩能矿井，2010年4月15日正式开工建设，建设工期18个月。
改造利用原***煤矿主平硐作技改后南块段的运输巷道，担负进风、人行、材料运输任务兼安全出口;在原工业场地主平硐的西北部新掘一条皮带斜井作副斜井，担负矿井煤炭运输任务、进风兼进风和安全出口;在南副平硐的东边约300m处新掘一条回风斜井，安装2台45KW的对旋主扇，回风斜井落平于+270m水平K21回风巷并与该巷连通，现场探访系统。
改造利用原九一平硐（203m）并新掘矸石运输平巷和矸石提升斜井，与+270m水平南副平硐和+270m绞车房连通，形成矸石提升运输系统。
新掘+270m至+150m人行上山、回风上山、溜煤上山等生产系统。
供电系统：断面供电两回路分别接至***县***供电所的馈出的变电桩子和***电力局***变电所馈出的变电桩子。
主扇风机房、调度室、监测监控等一级负荷均为双电源供电。
井下供电由断面变电所从两回路电源所馈出的出线端子上分别接出两趟入井电缆到+150m水平中央变电房，其电压等级为10千伏，供+150m水平排水、通风、掘进施工、照明等。
煤矿井下高压开关柜的选择
（2）高压开关柜的额定电流IN应不小于所控制设备或线路长时间最大工作电流Ix,即：
IN Ie
（3—2—2）
式中 IN——高压开关柜的额定电流，KA； IX——设备或线路长时间最大工作电流，KA。
（3）额定断流容量的选择
高压开关柜的额定断流量IrN或额定断流容量SrN应大于高压开关柜安装处的 最大短路电流Imax或最大短路容量Smax,即
KMVA Hz V
V kV mm
6 7.2 630、1250 130、260 50 ≈127 手动、电动 ≈36 23 高×宽×深
数据
10 12 630、1250 216.5、433 50 127 手动、电动 36 30 （1640×770×1140） IP54
巷
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
3-2-1 某采区变电所高压供电系统图
6（10） 7.2（12） 50、100、200、300、400、630
50 12.5 31.5 100 31.5 12.5
2 10 000
表1-1-2
井下电气设备的选用规定
场所 类别
煤（岩）与瓦斯 （二氧化碳）突 出矿井和瓦斯喷
出区域
瓦斯矿井
井底车场、总进风巷 和主要进风巷
低瓦斯矿井 高瓦斯矿井
的一次线路方案、编号及用电负荷的需要来决定。
（5）开关柜二次线路方案及编号要根据每种开关柜的方案、编号及用电负荷需要来决定。
一、型式选择
在图3-2-1中， 由于这四台开关柜均设于采区变电所内，按表1-1-2 要 求应选择隔爆型高压开关设备。又根据《煤矿安全规程》规定，井下高压电动机、动 力变压器的高压控制设备应有短路、过负荷、接地和欠压释放保护，考虑到运行、维 护方便、使用安全可靠，选用BGP9L—6（10）G型矿用隔爆型高压真空配电装置。 二、电气参数选择 1. 2号开关柜的选择 （1）开关柜额定电压：6kV （2）开关柜额定电流应大于移动变电站的最大长时工作电流，即移动变电站的额定 电流61A，据表3-2-3选额定电流为100A的开关柜。 （3）BGP—6G开关柜的断流容量为150MVA，大于安装处的短路容量。. 2. 3号高压开关柜的选择 （1）开关柜的额定电压：6kV （2）开关柜额定电流应大于移动变电站的最大长时工作电流，即隔爆干式变压器的 额定电流48A，据表3-2-3选额定电流为50A的开关柜。
KYGC—Z型高压柜的改造
作者： 李剑峰
作者机构： 兖矿集团设计研究院,山东邹城市273500
出版物刊名： 设备管理与维修
页码： 58-58页
主题词： 改造 Z型 高压柜 高压开关柜 中央变电所 封闭式结构 运行可靠性 电气事故
摘要：兖州矿业（集团）公司济宁三号煤矿针对矿中央变电所KYGC—Z型高压开关柜在使用中存在的问题进行了改造，提高了中央变电所的运行可靠性。
改造内容如下：①开关柜采用全封闭式结构。
柜内各腔、柜与柜之间进行隔离，杜绝电气事故的蔓延。
②定位效果改善。
手车采用中置式结构，其进出完全由壳体中置的导轨导向，不易发生上下左右偏移，解决了手车自退现象；断路器动触头采用新型梅花捆绑式插头，。
一种国产化的双层高压真空开关柜
一种国产化的双层高压真空开关柜
翁国璋
【期刊名称】《高压电器》
【年(卷),期】1996(32)5
【摘要】双层式高压真空开关柜是一种新颖的产品,具有结构紧凑、布局合理、操作轻便、维护检修方便、占地面积小等特点,在冶金、石化等行业的厂用电系统中得到了广泛的应用。
目前,国内使用的双层式高压真空开关柜主要依靠进口,而且,主要是从日本东芝公司及富士电机公司购进,单台价格相当昂贵,一般都在100万人民币左右,需要花费国家大量的外汇。
因此作为一个发展的方向,双层式高压真空开关柜的国产化工作势在必行。
【总页数】3页(P55-57)
【关键词】高压;真空开关柜;开关柜
【作者】翁国璋
【作者单位】南京华洋电气控制设备有限公司
【正文语种】中文
【中图分类】TM591
【相关文献】
1.矿用一般型双层手车式高压开关柜的开发与应用 [J], 司志国;刘霞;司伟
2.进口6KV双层高压开关柜的改造 [J], 赵小林
3.一起35kV高压开关柜真空断路器故障分析及建议 [J], 黎功华;叶德意
4.GSC-1F型双层(F-C)回路手车式高压开关柜 [J],
5.JYN_□—3(F)高压双层手车式开关柜 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
6KV矿用一般型高压开关柜技术要求
高压开关柜技术要求一、设备名称：高压开关柜二、设备参考型号：GGD三、设备数量：14台四、执行标准：GB12173-90 矿用一般型电气设备GB2423.4 电工电子产品基本环境规程试验D6；交变湿热试验方法GB 4208－2008外科防护等级（IP代码）（eqv IEC 50529:1989）GB/T11022 高压开关设备和控制设备标准的共用技术要求GB/T2423.4-93 电工电子产品基本环境试验规程Db：交变湿热试验AQ 1043-2007 矿用产品安全标志标识五、技术要求：1.符合国家6kV 50Hz矿用一般型高压开关柜制造标准。
2.开关柜型号：KYGC-Z，数量：14台，见一次系统图。
其中：进线柜2台（变比400/5）；变压器保护馈线柜6台（变比200/5）；线路保护馈线柜4台（变比300/5）；联络柜2台（变比400/5，每台联络柜内各含一台PT、不间断电源、高压漏电小电流接地选线装置。
两台联络柜的连接方式采用双根MYJV22-3.6/6-3×240交联电缆，交联电缆由矿方自己提供）。
3.进线柜内配备控制变压器，二次侧电压等级为交流220V，进线柜中控制变压器容量为5kV A。
PT制造符合计量及监测指标要求，并配备相匹配的6kV高压熔断器，做入联络柜内。
4.高压开关柜铜母线排尺寸：100×10，根据开关联台制作好铜排，由厂家随同开关柜提供，同时附带联台用螺丝。
5.要求配备高压漏电小电流接地选线装置2套（每套10路），二次线在开关柜内单独布线，接地选线装置做入联络柜内，具有声、光报警，只报警不断电。
配备变比为75/5开口式零序电流互感器20个。
6.在联络柜内要求各配备开关柜二次交流220V不间断电源的UPS设备1套，按照一次高压断电后二次回路正常供电3小时以上设计UPS电池容量。
7.要求有KY标志，煤安标志等各种标志及相关证件齐全。
8.断路器为手车式BVS1-12真空断路器，采用上海宝临、唐山广鸿、许继电气，具有手动储能、合、分闸功能。
新型矿用中压变电开关装置
• 故障诊断 • 分析故障原因 • 制定处理方案
• 更换损坏部件 • 调整设备参数
故障预防：新型矿用中 压变电开关装置应加强 日常的维护保养，提高 设备的可靠性，预防故
障的发生。
• 加强日常维护保养 • 提高设备可靠性 • 预防故障发生
新06型矿用中压变电开关装置的 应用实例
新型矿用中压变电开关装置在某矿山中的应用
01
• 先进的制造工艺 • 优质材料 • 提高设备性能和可靠性
高安全性：新 型矿用中压变 电开关装置具 有完善的保护 功能，能有效 防止设备故障 和事故的发生。
02
• 完善的保护功能 • 防止设备故障和事故
智能化：新型 矿用中压变电 开关装置采用 智能化技术， 实现了设备的 远程监控和故
障诊断。
03
行业发展：新 型矿用中压变 电开关装置的 发展将推动矿 山、矿井等行 业的技术进步 和安全生产水 平的提升。
02
• 推动行业技术进步 • 提高安全生产水平
XX
THANK YOU FOR WATCHING
谢谢观看
小无名 DOCS
避雷器工作原理：避雷 器通过氧化锌阀片等非 线性电阻材料，在过电 压作用下产生非线性电 流，从而保护设备免受
损害。
• 氧化锌阀片等非线性电阻材料
• 过电压作用下产生非线性电流
• 保护设备免受损害
新型矿用中压变电开关装置的技术特点
高性能：新型 矿用中压变电 开关装置采用 先进的制造工 艺和优质材料， 提高了设备的 性能和可靠性。
新型矿用中压变电开关装置的调试与检验
调试：新型矿 用中压变电开 关装置安装后 进行调试，调 整设备的参数 和性能，确保 设备的正常运
行。
矿井双回路供电中断安全技术措施
矿井双回路供电中断安全技术措施一、编制原则和依据为了减小矿井双回路供电中断对矿井安全生产造成影响，提高处理停电事故的能力，及时、准确、高效地采取有效措施，以防停电事态的进一步扩大，最大限度地缩短停电时间，降低危害程度，制定本安全技术措施。
二、矿井生产系统概况1、2022年计划原煤产量600万吨,其中：回采原煤550万吨，掘进煤量50万吨。
2022年计划掘进进尺20055m,其中：开拓进尺：1320m,回采进尺18735m。
2、2022年计划3205、3207综采工作面与2401、3401综采工作面搭配开采，2#煤层主采、4#煤层配采。
3、2022年主要完成1-西三采区4#煤辅运大巷、1-西三采区水仓开拓施工；完成3401、3403、3209、2204、3214工作面及3403、2204、3214、3405运输巷机头碉室回采巷道施工。
三、矿井供电系统概况：公司现有35kV变电站2座，具体供电情况如下：（一）南区工业场地35kV变电站南区工业场地35kV变电站1、2号电源分别引自清水川发电厂用电6.3kVI,∏段母线上，经清水川电厂两台SClO-16000/35/6电力变压器升压至35kV,两回线路同铁塔架设，线路所经地区以高山为主，架空线路采用（LGJ-240/40型钢芯铝绞线、线路总长1.6km）,送至矿井35kV变电站，经两台SFZ9-16000/35/10有载调压电力变压器降压为IOkV供南区工业场地、主井胶带输送机、中央水泵房、1-2采区等负荷用电。
1、地面部分(D∙南区工业场地35kV变电站：站内配电装置采用户内单列布置，35kV 配电装置KYNIo-40.5型户内开关柜10台，配NL2-40.5型高压六氟化硫断路器。
两台SFZ9-16000/35/IOkV型有载调压主变压器，采用分列运行，1OkV配电装置采用户内双列布置方式，1OkV配电装置KYN28A-12型户内中置式开关柜32台，配VBG-12真空断路器。
GCKY-1型矿用一般型手车式高压真空开关柜通过鉴定
,
也 可 电 动 操作
为 矿 井 监 控 系 统提 供 了有 利
该 开 关具 有 下 列 特 点
《
。
:
① 符合
,
条件
。
煤矿 安 全 规 程 》 和
,
煤 矿 安 全 装 备基 本 要 求 》 的 ② 全 部 采 用 真 空 开关
,
与 会 代 表 认真 审查 了 各 项 技术 文 件 制单 位 的 技 术 报 告和 试 制 总 结 点
,
。 ,
,
听 取 了研
,
规定
保护 和 仪 表 齐 全
,
既
并赴 工 业 性 试 验
。
有真 空 断 路 器 方 案 现状
。
又 有 真 空 接 触 器方案
,
解 决了
,
澄 合 矿 务 局 董 家 河 矿 井井 下 参 观 了 样机 和 实 际
我 国 井下 长 期 使 用 断 路 器 起 动 高压 电 动 机 的不 合理
。
37 10
} }
17
88
。
88 31
】2 0 !
89
。
92
73
! }
。
23 9
本 方法 计 算 R ( m )
。
1
m.
二
87
。
。
。
。
。
。
93 7 4
。
注
:
( 1)
计算 R 简戛
R
: ,
:
,
即按R
:
=
几
9
。
。 、
81q
o
计算 ,
T
为凹 曲线段张 力
闫家渠煤矿火灾事故应急救援演练方案
保存单位：闫家渠煤矿编号：NMGYJQMK-2017-08内蒙古闫家渠煤炭有限责任公司火灾事故应急救援演练方案生产经营单位：鄂尔多斯市闫家渠煤炭有限责任公司编制单位：鄂尔多斯市闫家渠煤炭有限责任公司闫家渠煤矿颁布日期：2017年7月18日实施日期：2017年8月 18日闫家渠煤矿火灾事故应急救援演练方案审核表目录第一章矿井概况一、井田概况（一）、位置鄂尔多斯市闫家渠煤炭有限责任公司闫家渠煤矿（简称闫家渠煤矿）位于内蒙古自治区鄂尔多斯市伊金霍洛旗境内，行政区划隶属于伊金霍洛旗纳林陶亥镇。
具体位置在束会川以西一带。
其地理坐标为：东经：110o12′ 26″—110o 14′51″北纬：39o30′38″—39o32′01″（二）、交通闫家渠煤矿距纳林陶亥镇约6km，有乡村土路与之相通。
由新庙镇沿包（头）—府（谷）公路向南约35km可至陕西省榆林神木县大柳塔镇，向北约42km可到鄂尔多斯市东胜区。
（三）、矿井建设情况闫家渠煤矿设计生产能力60万吨/年，2009年7月通过自治区组织的安全设施验收、竣工验收及质量标准化验收。
2009年12月份核定生产能力90 万吨，面积约为㎡，矿井服务年限为。
现生产矿井，各种证照齐全有效。
煤矿现有职工 186 名。
我矿现开采IV-2煤层，煤层平均厚度，煤层结构简单；现布置一个回采的1409综采工作面采用走向长壁后退式综合机械化全部垮落法。
和一个综掘工作面，1410回风顺槽（综掘）。
（四）、相邻矿井及周边小煤矿情况我矿南邻特拉不拉露天煤矿，生产能力a，开采煤层3#-2、4#-2、5#-2。
东邻贾家渠井工煤矿，生产能力a，开采煤层4#-2、5#-2。
北邻南梁露天煤矿和白家梁井工煤矿，生产能力均a，开采煤层3#-2、4#-2、5#-2。
周边相邻煤矿均留有边界煤柱相隔，煤矿矿权边界划分清楚，不存在超层越界开采情况。
由于我矿是整合矿井，井田内存在老空区，存有少量积水。
（五）、矿区水源、电源及通信情况本矿的电源引自纳林塔镇淖尔豪村兴建35kV变电站，该35kV变电站的10kV的不同母线，本矿井可以获得较为可靠的供电电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型KYGC—Z矿用一般型手车式高压真空开关柜在矿区供电系统
中的应用
【摘要】阐述了新型KYGC-Z矿用一般型手车式高压真空开关柜的结构特点，较老型KYGC-Z开关柜在供电安全方面的主要优点。
【关键词】矿用一般型KYGC-Z 结构特点
1 引言
KYGC-Z矿用一般型手车式高压真空开关柜（以下简称开关柜），目前广泛应用于煤矿井下无瓦斯煤尘的总进风巷的配电峒室及井底车场。
作为交流50Hz，电压7.2KV或12KV，额定频率为50HZ的三相交流高压供电系统中作为电能的接受和分配，电气设备的配电进线、馈出、保护控制高压电动机、变压器使用。
装置具有绝缘监视、高压漏电、过载、短路、失压以及过压收吸等保护功能，特别适合中央或采区变电所作配电开关使用。
2 老型KYGC-Z矿用一般型开关柜在使用中存在的缺陷
随着开关柜在矿区的长期应用，老型的KYGC-Z开关柜在使用中暴露出诸多问题，对矿井安全供电造成了影响，具体如下：
（1）柜体采用冷轧钢板焊接而成，板材耐腐蚀性差，在煤矿井下环境里，板材易腐蚀生锈。
另外焊接柜体的外形尺寸偏差大，不易调整。
（2）断路器手车为非标准设计，没有采用现在技术非常成熟的如国产VS1、VY4型，或ABB公司VD4手车式断路器，而是采用自制的断路器手车，搭配自制固定式断路器，手车的行进只能通过安装在前门板上的机构使断路器手车移动到工作位置，到工作位置后，将前门板锁死才能保证断路器手车处于工作位置。
前门板并没有装设防误操作机构，保证在设备工作时将前大门锁死，并且锁止机构配合精度也不高，在设备运行中有可能发生断路器手车发生位移现象，给供电系统的安全运行带来隐患。
断路器的动触头采用鸭嘴式触头，大电流长时间使用时，触头接触不可靠。
断路器手车骨架手工焊接，制作精度差，互换性不好。
（3）开关柜的母线室为贯通式结构，与邻柜间无防护，安全性差。
在一段母线中，当其中一台开关柜的母线出现事故时会蔓延到邻柜，进而影响整个供电系统。
（4）断路器室内的静触头无防护帘板，断路器手车抽出后，母线侧静触头裸露，存在安全隐患。
（5）开关柜为前大门落地式，占地面积大，并且无转运小车，检修断路器
手车时，需人力抬出滑道，转运维护非常不方便。
（6）开关柜前部无维护空间，仅能从后部维护，故不能靠墙安装，对变电所硐室的尺寸要求较大，增加建设成本。
（7）开关柜仅有工作（带电）位置，无试验位置。
开关柜做试验时，必须将前大门打开，断路器手车元件裸露，对人身有安全隐患。
停电时，断路器上口始终处于带电状态，存在重大安全隐患。
3 新型的KYGC-Z矿用一般型开关柜的改进措施
新型的KYGC-Z矿用一般型手车式高压真空开关柜（以下简称新型开关柜）则克服了以上缺点，能够适应矿井安全供电。
新型KYGC-Z开关柜是根据KYN28-12中置柜对原开关柜进行优化的。
新型柜体通过隔板被分四个的功能单元，通过加装密封措施，柜体防护等级能够达到IP54，满足矿用一般型设备的标准要求。
开关柜的外形尺寸较小，一般为宽800mm，深1200mm，高2000（1800）mm。
在工作时，开关柜仪表室和断路器室从正面进行操作和维护，电缆室和母线室在背面进行维护。
断路器可选用国产或进口的VS1、VD4型手车式断路器。
开关柜真空断路器（主体）为小车式，隔离触头采用梅花插销式，继电保护为功能块组合式，开关柜箱门加机械和电气联锁；所有零部件采用积木式组合，连线均为标准接插件。
装置可手动、电动或远距离操作、工作可靠、结构紧凑，使用维护特别方便。
新型KYGC开关柜主要结构特点如下：
3.1 开关柜柜体结构
开关柜的柜体和隔板均采用2.0mm厚的覆铝锌钢板材质，并且通过数控设备加工，保证了整个柜体配合精度高，而且具备很强的抗腐蚀与抗氧化作用。
开关柜的仪表门和前大门依然采用冷轧钢板加工，并进行喷塑处理，比较美观。
3.2 断路器手车
断路器手车采用通用标准的手车式断路器。
手车与柜体绝缘配合，机械联锁，安全可靠灵活。
相同规格的断路器手车能互换，互换率100%。
断路器的动触头采用技术成熟的梅花触头，动、静触头结合更可靠。
断路器手车的螺母、丝杠进给机构比较完善，操作简便。
工作时，通过专用摇把使手车缓缓摇进，并且在柜体的试验位置和工作位置均有定位连锁机构，必须根据联锁防误操作程序进行操作，保证了设备运行的安全可靠性。
3.3 母线隔室单元
母线隔室之间设有穿墙套管，供电系统主母线通过每台开关柜的穿墙套管从开关柜的母线隔室单元贯穿，并且通过每台开关柜内装设的绝缘子固定。
为保证设备的绝缘性能，柜内母线均加装热缩套管。
由于主母线穿越开关柜隔板处均采用绝缘套管进行支撑和隔离，因此能够保证如果柜内母线室发生故障电弧，柜间
的绝缘套管的隔离作用能保证事故不致蔓延到相邻开关柜柜。
3.4 机械联锁装置
开关柜的机械连锁装置采用KYN28-12中置柜成熟可靠的机械联锁装置，具备可靠地“五防”功能，能为操作人员提供可靠的安全保护：
（1）开关柜的动静触头盒，装设有活动金属帘板防护。
断路器手车在进入和退出工作位置时，通过机构使活动帘板上、下移动，将静触头盒打开或盖上，防止误入带电隔室。
（2）当断路器处于合闸状态时，手车上的摇进机构闭锁能保证手车不能从工作位置拉出或从隔离/试验位置推至工作位置；
（3）手车在工作位置时，二次插头盒被机构锁定，不能拔开，只有在试验位置时，闭锁机构可以打开，二次插头盒才能够插拔操作。
4 结语
新型KYGC-Z矿用一般型手车式高压真空开关柜与老型KYGC-Z开关柜相比，具有柜体设计合理，机械定位机构精度高；柜体抗氧化、抗腐蚀能力强；断路器手车标准化高，通用性强，互换性好；五防闭锁可靠，便于操作维护等优点。
目前，新型KYGC-Z开关柜已在矿区多个井下变电所使用，并得到使用单位的认可。
参考文献：
[1]GB 3906-2006 3.6 kV～40.5 kV 交流金属封闭开关设备和控制设备.
[2]GB/T12173-2008 矿用一般型电气设备.。
