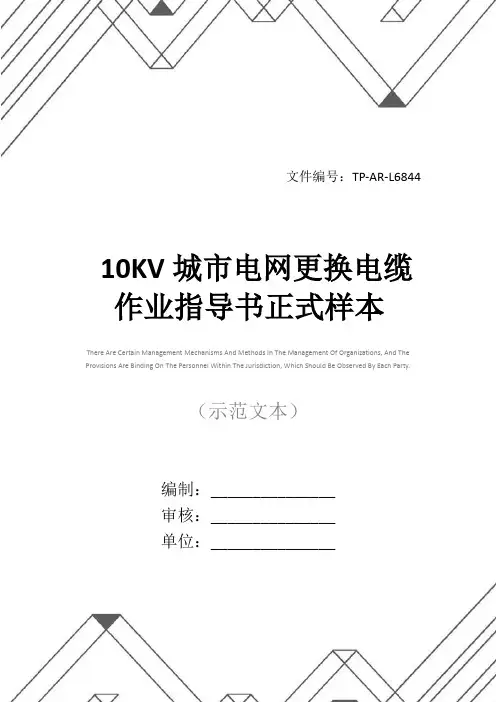

10KV城市电网更换电缆作业指导书

***2016年10kV及以下城市电网建设工程

配电线路新建、更换电缆标准化作业指导书编写：年月日

审核：年月日

批准：年月日

作业负责人：年月日

作业日期：2016年9月8日至2017年6月30日

***电气有限责任公司城网项目部

施工前三查

序号内容备注

1 查人员思想、精神面貌有无妨碍施工的表现

2 查现场安全措施是否正确完备并严格执行到位

3 查安全工器具是否齐备并经校验合格

危险点分析

1 可能发生触电伤害

2 可能发生电缆压伤人

3 可能发生机动绞磨的钢丝绳受力断裂抽伤行人及工作人员

4 可能发生机械伤害

采取的安全措施

1 认真进行现场勘察，确保作业范围内无外来电源

2 应设专人指挥、统一信号，放落电缆时应同时进行

3 应防止行人进入施工地段，工作人员不应站在钢丝绳的周围

4 吊车吊起重物时，吊车的起重臂下方严禁站人

配电线路新建、更换电缆标准化作业现场工具指导卡

序号名称单位数量备注

1 10kV验电器只 4

2 0.4kV验电器只 4

配电线路新建、更换电缆标准化作业指导书

1、查阅图纸现场勘测。由工作负责人、供电局技术总工等人到现场实地查勘，掌握现场情况及交叉跨越情况，根据作业的性质、工程量制定“施工四措”（应报批）、确定施工方案，提出施工质量要求和危险点控制措施，填写《新建、更换电缆工具指导卡》、《新建、更换电缆线标》。

2、申请停电。按施工任务，确定停电时间，由生产调度提报停电申请，经供电局长或专工审批签字后，上报局调度批准后实施通知用户停电申请批准后，由调度直接或指定专人，提前7

2、天通知用户停电时间。

3、准备主要材料。材料准备：要根据施工量的大小，准备电缆及相应的电缆附件。

4、施工现场准备。在新建、更换电缆作业前要做好施工现场准备工作：在公路及人行道施工时，应先取得主管部门的同意，做好安全措施，如封锁交通或人行道。

5、填写工作票。作业班组在作业前一天根据本班分担的作业任务，由班

组技术员填写电力线路第一种工作票，经工作负责人审核签字后，报工作票签发人审批签发。

6、班前会。作业之前召开班前会，由工作负责人向作业人员交待本次作业的工作任务，停电线路设备名称、地段、带电部位、

7、危险点及防范措施、工艺要求等。危险点：①触电伤害；②电缆压伤人；③钢丝绳受力断裂伤人；④机械伤害。

7、准备工器具。按《《新建、更换电缆工具指导卡》、《新建、更换电缆线标》工具材料。出发前检查：出发前，工作负责人应检查工作班人员着装是否整齐，精神状态是否正常，所用的工器具及材料是否齐全合格。①检查验电器必须使用试验合格的验电器，使用前应做音响试验，未超期使用；

②检查接地线：必须使用试验合格的接地线，接地线各部接点应连接可靠，无断股、有编号，绝棒无受潮及发霉现象，未超期使用；③检查新建或更换电缆等所用的工器具是否齐全。

8、工作许可。停电后，工作许可人向作业班组下达许可工作命令，可当面通知或电话传达；当面通知由工作许可人在工作票上签字，并在停电联系簿上登记，由工作负责人签字；电话传达由工作负责人在工作票上记录电话通知内容、许可方式、许可人姓名及许可时间，电话传达应有录音。

9、宣读工作票。到达作业现场后，工作负责人认真核对线路名称、设备名称及编号，列队宣读工作票，交待停电范围，带电部位，本次作业的“危险点”及控制措施，以及其他注意事项，

10、全体作业人员听清工作票所列的工作内容及现场安全措施后，工作负责人再提问1-2名作业人员，无问题后，作业人员逐个在工作上签字，各自检查安全帽的完好，并戴好后，方可开始工作。

10、布置现场安全措施。工作负责人要按工作票所列接地点进行验电挂接地线工作：①验电时，应戴绝缘手套，并有专人监护；②线路验电应逐相进行；

③线路经过验明确无电压后，挂接地线。先接接地端，后接导线端，人体不得触碰接地线，接地棒在地面下深度不得小于0.6m；④严禁使用其他导线作接地线和短路线；⑤悬挂标志牌，人员密集场所和公路旁还应装设安全遮栏。

11、新建或更换电缆。（1）拆出旧电缆：①拆出旧电缆工作应设专人统一指挥、统一信号，检查紧线工器具是否良好；②拆出旧电缆时，在工作地段应设围拦封闭，防止机动绞磨的钢丝绳受力断裂抽伤行人及工作人员；③挖掘电缆沟应了解地下设施埋设情况，并应采取措施防止损坏地下设施或发生触电事故；（2）放新电缆：①从材料场用汽车把当日所放电缆运到现场，避免缆盘及电缆受损伤；②放电缆工作要设专人指挥、统一信号；③敷设电缆前，应将电缆盘架设稳固，并将电缆盘上凸出的钉子等拔掉，以防转动时损伤人员；

④放电缆时，在工作地段应设围拦封闭，防止机动绞磨的钢丝绳受力断裂抽伤行人及工作人员；⑤在放电缆过程中要防止放电缆的人被电缆压；⑥在电缆受力部位应采取垫付软物，若在井口放电缆时，应使用井口滑车，以免损伤电缆绝缘层；⑦敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化；⑧电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分；（3）电缆终端头的制作及联接：①电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行，并应严格遵守制作工艺规程；②做电力电缆终端与接头时，应防止尘埃，杂物落入绝缘内，严禁在雾或雨中施工；③电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，

间隙不应过大，截面宜为线芯截面的1.2～1.5倍。采用压接时，压接钳和

模具应符合规格要求；④电缆的接头必须连接牢固，并不应受到机械拉力；⑤电力电缆接地线应采用铜绞线或镀锡铜编织线；⑥制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁；⑦电缆终端和接头应采取加强绝缘，密封防潮，机械保护等措施。并应确保外绝缘相间和对地距离；⑧电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层。压接模具与金具应配合恰当，压缩比应符合要求；⑨电力电缆接头两侧电缆的金属屏蔽层（或金属套）、铠装层应分别连接良好不得中断，跨接线的截面不应小于规范规定，终端处的金属护层必须接地良好；（4）一般规定：①使用的电缆必须实验合格后才能接入相应的设备上；②电缆的弯曲半径应符合相关的规定；③要保证电缆的保护接地可靠，接地电阻应不大于30Ω；④电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封；

⑤水平敷设时，在电缆首末端，接头两端以及转弯处作固定；⑥电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m ，当条件限制时，应采用隔热保护措施；⑦电缆终端上应有明显的相色标志，且应与系统的相位一致。

12、自检验收。（1）作业基本结束后，工作负责人对施工质量、工艺标准自检验收，令作业人员撤离现场；（2）运行单位负责人对现场进行验收。

13、拆除安全措施。上述检查验收无问题后，工作负责人再检查电缆线路作业地段的状况及分支箱和环网柜内有无遗留的工具、材料等，并查明全部工作人员确已撤离工作现场，拆除安
