缸体缸盖工艺阐述
《发动机缸体缸盖》课件
合理设计气道形状和尺寸，确保进排 气顺畅。
冷却水道设计
优化冷却水道的位置和尺寸，提高冷 却效率。
缸盖气道设计
进气道设计
根据发动机需求，设计进气道的形状和尺寸，确保足够的进气量。
排气道设计
优化排气道的形状和尺寸，降低废气残留和涡流现象。
缸盖强度与刚度分析
有限元分析
利用有限元分析方法，对缸盖进行强 度和刚度分析，确保其满足工作要求 。
根据结构的不同，发动机缸盖可以分为整体式缸盖和分体式缸盖。整体式缸盖的 结构较为简单，制造成本较低；分体式缸盖的结构较为复杂，但易于维修和更换 零件。
02
发动机缸体设计
缸体材料选择
01
02
03
铝合金
具有轻量化、耐腐蚀、导 热性好等优点，广泛用于 汽车发动机。
铸铁
具有高强度、耐磨性好、 成本较低等优点，多用于 重型机械和柴油发动机。
合理设计润滑油道的位置 和大小，以确保润滑油能 够均匀地覆盖气缸内壁， 降低摩擦和磨损。
缸体冷却系统设计
冷却水道设计
根据发动机的工作温度和散热需 求，设计合理的冷却水道位置和 大小，以确保发动机的正常运行
温度。
散热器设计
根据冷却水道的流量和散热需求， 设计合理的散热器结构和尺寸，以 提高散热效率。
润滑系统对于发动机的正常运转至关重要。车主应定期 更换机油和机油滤清器，并确保润滑油的清洁度，以减 少缸体缸盖的磨损。
冷却系统对于防止发动机过热至关重要。车主应定期检 查冷却液的清洁度和浓度，并更换冷却液和相关部件， 以确保冷却系统的正常运转。
维修注意事项
在进行维修前，应先关闭发动机 并等待一段时间，以降低温度和
缸体是发动机的主要结构件之一，通常由铸铁或铝合金制成，内部有润滑油道和冷 却水道，外部有用于安装各种附件的螺纹孔和安装孔。
发动机缸盖装配工艺
发动机缸盖装配工艺一、引言发动机缸盖是发动机的重要组成部分之一，它位于发动机缸体上方，起到密封气缸的作用。
发动机缸盖的装配工艺对发动机的性能和可靠性有着重要影响。
本文将围绕发动机缸盖装配工艺展开讨论。
二、发动机缸盖装配的工艺流程1. 准备工作在进行发动机缸盖装配之前，首先需要准备好所需的工具和设备，包括扭力扳手、拧紧螺丝的扭矩表、清洁剂等。
同时，还需要对工作区域进行清洁，确保无尘、无杂质。
2. 清洗发动机缸盖将发动机缸盖放置在清洗台上，使用清洁剂对其进行彻底清洗。
清洗过程中应注意使用适当的清洗工艺和清洗剂，以保证彻底清除表面的油污和杂质。
3. 检查发动机缸盖清洗完成后，对发动机缸盖进行检查。
主要检查缸盖表面是否平整，有无裂纹、磨损等缺陷。
如发现问题，应及时修复或更换缸盖。
4. 准备气缸垫片根据发动机缸盖的型号和规格，选择合适的气缸垫片。
在安装之前，需将气缸垫片涂抹一层适量的密封剂，以确保气密性。
5. 安装发动机缸盖将经过清洗和检查的发动机缸盖放置在发动机缸体上，并确保与气缸垫片完全贴合。
使用扭力扳手按照规定的扭矩数值逐步拧紧螺丝，以确保缸盖与缸体之间的紧密连接。
6. 检查安装质量安装完成后，对发动机缸盖的安装质量进行检查。
检查项目包括螺丝的拧紧力度是否符合要求、气缸垫片是否正常安装等。
同时，还需检查缸盖的平整度和密封性。
7. 清洗和保养完成发动机缸盖的装配后，还需对其进行清洗和保养。
清洗时应使用适当的清洗剂，保养时应根据要求进行润滑油的更换和加注。
三、发动机缸盖装配的注意事项1. 严格按照工艺要求进行操作，避免操作失误导致装配质量下降。
2. 在清洗发动机缸盖时，应使用适当的清洗剂，并避免使用过于强烈的溶剂，以免损坏发动机缸盖的表面。
3. 在拧紧螺丝时，要根据规定的扭矩数值进行操作，避免拧紧过紧或过松造成的问题。
4. 在安装发动机缸盖之前，应对缸盖和气缸垫片进行检查，确保无损坏或异物。
5. 在装配过程中，要注意安全，避免发生意外事故。

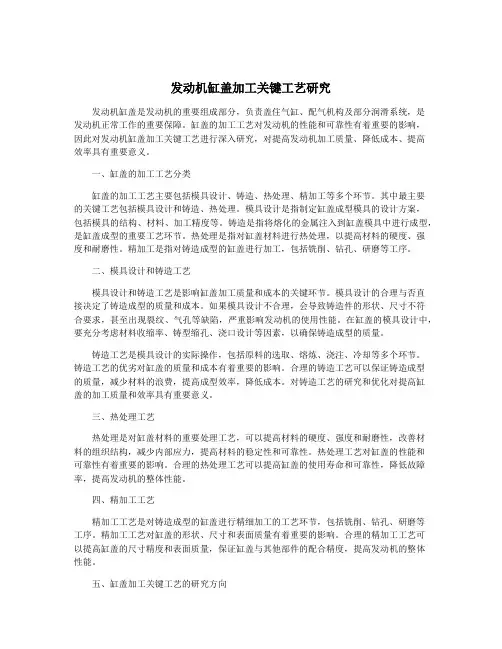

发动机缸盖加工关键工艺研究
发动机缸盖加工关键工艺研究发动机缸盖是发动机的重要组成部分，负责盖住气缸、配气机构及部分润滑系统，是发动机正常工作的重要保障。
缸盖的加工工艺对发动机的性能和可靠性有着重要的影响，因此对发动机缸盖加工关键工艺进行深入研究，对提高发动机加工质量、降低成本、提高效率具有重要意义。
一、缸盖的加工工艺分类缸盖的加工工艺主要包括模具设计、铸造、热处理、精加工等多个环节。
其中最主要的关键工艺包括模具设计和铸造、热处理。
模具设计是指制定缸盖成型模具的设计方案，包括模具的结构、材料、加工精度等。
铸造是指将熔化的金属注入到缸盖模具中进行成型，是缸盖成型的重要工艺环节。
热处理是指对缸盖材料进行热处理，以提高材料的硬度、强度和耐磨性。
精加工是指对铸造成型的缸盖进行加工，包括铣削、钻孔、研磨等工序。
二、模具设计和铸造工艺模具设计和铸造工艺是影响缸盖加工质量和成本的关键环节。
模具设计的合理与否直接决定了铸造成型的质量和成本。
如果模具设计不合理，会导致铸造件的形状、尺寸不符合要求，甚至出现裂纹、气孔等缺陷，严重影响发动机的使用性能。
在缸盖的模具设计中，要充分考虑材料收缩率、铸型缩孔、浇口设计等因素，以确保铸造成型的质量。
铸造工艺是模具设计的实际操作，包括原料的选取、熔炼、浇注、冷却等多个环节。
铸造工艺的优劣对缸盖的质量和成本有着重要的影响。
合理的铸造工艺可以保证铸造成型的质量，减少材料的浪费，提高成型效率，降低成本。
对铸造工艺的研究和优化对提高缸盖的加工质量和效率具有重要意义。
三、热处理工艺热处理是对缸盖材料的重要处理工艺，可以提高材料的硬度、强度和耐磨性，改善材料的组织结构，减少内部应力，提高材料的稳定性和可靠性。
热处理工艺对缸盖的性能和可靠性有着重要的影响。
合理的热处理工艺可以提高缸盖的使用寿命和可靠性，降低故障率，提高发动机的整体性能。
四、精加工工艺精加工工艺是对铸造成型的缸盖进行精细加工的工艺环节，包括铣削、钻孔、研磨等工序。

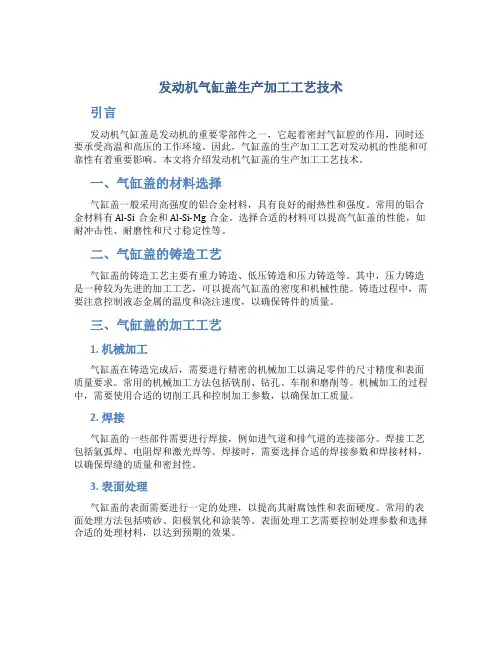

发动机气缸盖生产加工工艺技术
发动机气缸盖生产加工工艺技术引言发动机气缸盖是发动机的重要零部件之一，它起着密封气缸腔的作用，同时还要承受高温和高压的工作环境。
因此，气缸盖的生产加工工艺对发动机的性能和可靠性有着重要影响。
本文将介绍发动机气缸盖的生产加工工艺技术。
一、气缸盖的材料选择气缸盖一般采用高强度的铝合金材料，具有良好的耐热性和强度。
常用的铝合金材料有Al-Si合金和Al-Si-Mg合金。
选择合适的材料可以提高气缸盖的性能，如耐冲击性、耐磨性和尺寸稳定性等。
二、气缸盖的铸造工艺气缸盖的铸造工艺主要有重力铸造、低压铸造和压力铸造等。
其中，压力铸造是一种较为先进的加工工艺，可以提高气缸盖的密度和机械性能。
铸造过程中，需要注意控制液态金属的温度和浇注速度，以确保铸件的质量。
三、气缸盖的加工工艺1. 机械加工气缸盖在铸造完成后，需要进行精密的机械加工以满足零件的尺寸精度和表面质量要求。
常用的机械加工方法包括铣削、钻孔、车削和磨削等。
机械加工的过程中，需要使用合适的切削工具和控制加工参数，以确保加工质量。
2. 焊接气缸盖的一些部件需要进行焊接，例如进气道和排气道的连接部分。
焊接工艺包括氩弧焊、电阻焊和激光焊等。
焊接时，需要选择合适的焊接参数和焊接材料，以确保焊缝的质量和密封性。
3. 表面处理气缸盖的表面需要进行一定的处理，以提高其耐腐蚀性和表面硬度。
常用的表面处理方法包括喷砂、阳极氧化和涂装等。
表面处理工艺需要控制处理参数和选择合适的处理材料，以达到预期的效果。
四、气缸盖的质量控制为了确保气缸盖的质量，需要进行严格的质量控制。
常用的质量控制方法包括尺寸测量、材料分析和力学性能测试等。
同时，还需要制定相应的质量标准和检验规范，以确保气缸盖的性能和可靠性。
五、气缸盖的未来发展随着汽车产业的发展和对环保要求的提高，发动机气缸盖也在不断创新和发展。
未来，气缸盖可能采用更轻、更高强度的材料，并结合先进的制造工艺，如激光制造和增材制造等。
这将进一步提高发动机的性能和可靠性。
发动机缸体缸盖加工工艺流程
发动机缸体缸盖加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!发动机缸体缸盖加工工艺流程发动机缸体缸盖作为发动机的核心部件，其加工工艺对于整个发动机的性能和质量至关重要。
发动机缸盖加工工艺概述
发动机缸盖加工工艺概述
铸件成形工艺：首先通过熔模铸造的方法将铸件倒入到模具中，然后
通过机械夹具将铸件成型，最后用冷却水冷却，以使铸件内外均匀冷却，
铸件之后才能达到精度要求。
铣切工艺：缸盖的表面要求高，因此必须在机械加工过程中精密铣切。
一般常用的机床有CNC数控加工中心、铣切、铣齿、滚花等机床，它可以
完成各种精密的表面处理，使缸盖的表面光洁、光泽度高，从而提高其美
观性和可靠性。
拉伸工艺：如果缸盖有较大的尺寸偏差，那么必须采用拉伸处理来调
整缸盖形状。
一般采用前后拉伸的方法，将铸件根据设计要求在正、反两
面进行拉伸，使铸件变形，使缸盖达到尺寸要求。
车削工艺：车削工艺大量应用于发动机缸盖的加工，以达到精度要求。
它主要分为两类：一类是平面外轮廓车削，主要用于缸盖的孔位加工；另
一类是立体表面车削，主要用于缸盖的孔位面和边缘表面的加工。
缸体缸盖加工工艺流程
缸体缸盖加工工艺流程
缸体缸盖加工工艺流程主要包括以下步骤：
1. 初加工：包括裁切、车削和钻孔等加工过程。
2. 研磨：采用砂轮或金刚石进行研磨，将表面光洁度提高到一定的等级。
3. 热处理：缸体、缸盖在加工完成后都需要进行热处理，以提高材料的强度和韧性。
4. 准备阀门座圈底孔加工：通过钣金加工或切割机工具加工出缸盖阀座圈的底孔。
5. 阀门、缸套、型砂、断根、封胶加工：这些加工过程主要是针对缸体和缸盖的加工。
6. 检测和质量控制：对加工后的缸体、缸盖进行严格检测，并确保质量达标。
7. 光亮：进行光亮处理，让缸体、缸盖表面更加光滑，达到更高的等级。
8. 包装：将加工完成的缸体和缸盖进行包装，确保其在运输和存储过程中不受损坏。
缸盖加工工艺流程讲座
372缸盖加工工艺流程讲座一．工艺布置 二．372工艺设计方法 三．工艺设计的前景一.工艺布置工艺介绍（毛坯）毛坯材料：铝合金 面：A、B、C粗基准 线：E、F粗基准 点： D粗基准燃 烧 室硬度：HB95-115 Cu和Si的含量粗基准F粗基 准C粗基准D 粗基准B 粗基准A 粗基准E工艺介绍（OP10）粗加工上结合面,钻铰定位销孔，粗加工后端面，粗镗进排气侧粗铣 凸轮轴孔，铣进排气齿轮槽内腔，粗钻各栓孔 钻铰定 位销孔 粗加工上 结合面粗加 工后 端面 粗镗进排气侧 粗铣凸轮轴孔粗加 工前 端面工艺介绍（OP20）粗加工下结合面，粗加工进排气侧面，铣传感器面并加工孔 ，加工排气面301-309各螺纹孔，，加工126光孔φ12通，加 工128光孔φ14通，精加工下结合面定位 粗加工下 结合面工艺介绍（OP20）加工 126光 孔加 工 128 光 孔精加工下结合面定位销工艺介绍（续）铣传感器面 并加工孔粗加 工进 气侧 面粗加工排 气侧面排气面301-309 各螺纹底孔加工喷油嘴孔，粗加工火花塞孔，粗加工进排气挺杆孔，精加工进 排气座圈底底孔和导管底孔 加工 喷油 嘴孔 精加工 排气座 圈底底 孔和导 管底孔 精加工 进气座 圈底底 孔和导 管底孔工艺介绍（OP30）工艺介绍（续）粗加工 火花塞 孔粗精加 工碗型 塞孔工艺介绍（OP40）中间清洗： 保证压气门压导管和阀座时工件清洁 保证工件的清洁度工艺介绍（OP45）水道试漏： 剔除不合格的工件工艺介绍（OP50）压气门压导管和阀座排气门 阀座 进气 门阀 座排气 门导 管排气 门导 管工艺介绍（OP60）精加工进气导管孔、座圈，精加工排气导管孔、座圈，精加工进排气 挺杆孔，精铣下结合面，精镗下结合面定位销孔 精加工进气导 管孔、座圈 精加工排气导 管孔、座圈精镗下 结合面 定位销 孔 精铣 下结 合面工艺介绍（OP60续）精加工进 排气挺杆 孔工艺介绍（OP65）精镗喷油嘴孔,精镗上结合面定位销孔,精樘253-260孔，精镗 火花塞光孔 ，加工上结合面螺纹孔 ，精铣上结合面 精镗火花 塞光孔 精镗上结 合面定位 销孔精铣上结 合面精樘253260孔工艺介绍（OP65续）精镗喷油 嘴孔工艺介绍（OP70）中间清洗： 保证装配凸轮轴罩盖时工件清洁 保证工件的清洁度工艺介绍（OP80）装配凸轮轴罩盖工艺介绍（OP90）精加工前后端面，精镗进排气凸轮轴孔 ，加工后端面各 螺纹孔 ，精镗506、507孔 精镗进排 气凸轮轴 孔 精加工前 后端面工艺介绍（OP90续）加工后端 面各螺纹 孔精镗 506、507 孔工艺介绍（OP100）最终清洗： 保证工件的最终清洁度工艺介绍（OP110）压装钢球和碗型塞碗型塞孔的作用： 铸造的工艺需要（清砂、冷却） 加工的工艺需要（加工时的定位）工艺介绍（OP120）水道、油道试漏：检验压装钢球和碗型塞的质量 检验毛坯的质量 发现加工过程中出现的异常原因工艺介绍（OP130）终检（下线的最终检查）：检验零件的外观质量 检查试漏各种标二. 372工艺设计方法生产纲领：372发动机为2万／班 生产线的工艺流程： 一般原则：先面后孔、先基准 后一般、先主后次、先粗后精 平面布置：设备布置、工件的流向、水电气的需 求、辅助用料的消耗（清洗剂、润滑油、切削液、 防锈油…） 投资规模：加工线包括6台nbh95（德国HULLER HILLE机床公司 ）型 机床。
发动机缸体、缸盖加工[整理]
![发动机缸体、缸盖加工[整理]](https://img.taocdn.com/s3/m/fbbf1b75cbaedd3383c4bb4cf7ec4afe04a1b100.png)
发动机缸体、缸盖加工缸体加工工艺流程工艺一：1、毛坯外观检查，上料；2、利用毛坯初级准定位。
粗镗曲轴孔，粗铣前后端面、开档面，钻主油道空，钻铰过度基准孔，半精铣定位面；3、利用上道工序加工的过度基准定位。
粗镗缸孔，钻曲轴斜油孔，钻水套斜冷却孔，钻攻缸盖、框架/主盖（下缸体）螺栓孔，加工工艺基准孔；4、工艺销孔定位。
钻攻进排气侧各螺纹孔系，前后端面部分孔系；5、工艺销孔定位。
镗水泵孔及喇叭孔，铣止推面、锁瓦槽；6、中间清洗、烘干；7、中间试漏。
采用内试法测试主油道、水道、曲轴箱有无压力泄露，前两项10cc/min，后一项30cc/min；8、安装框架/主盖（下缸体）；9、合箱后采用上缸体或下缸体的工艺销孔定位。
加工前后端面各螺纹孔系，精铣顶面、前后端面，精镗曲轴孔、缸孔、前后油封孔；10、缸孔、曲轴孔珩磨；11、最终清洗。
浪涌清洗、定点定位、翻转、真空干燥、冷却；12、压装堵盖，密封试漏（外试）；13、测量打号；14、外观检查，下线。
工艺二：10 铣定位凸台、发动机支架凸台、机冷器面、工艺导向面20 粗铣底平面、龙门面、对口面、顶平面60 粗铣缸套底孔70 粗铣前后端面80 精铣前后端面90 气缸体打流水号100 铣主轴承座两侧面110 铣油封凹座120 铣主轴承孔瓦片槽130 扩1、2、4、5凹轮轴底孔140 扩第3凸轮轴底孔150 枪钻前后端主油道孔及油泵座内油道孔160 枪钻2个横油道深孔及顶面2个深油孔170 钻5个横油道孔及顶面12个深油孔180钻主轴承内7个斜油孔208人工吹风横油道210 粗镗缸套底孔220 半精镗缸套底孔240 两侧凸轮面及导向以及孔系加工250 前销、后环、出砂孔及凸轮轴凹座底孔及部分螺纹加工; 260 顶面水孔缸盖螺栓孔、导位孔及瓦闰盖定位环孔加工270 底面油底壳螺孔、瓦盖螺栓孔、深油孔、喷油雾孔加工280 精镗缸套底孔290 精拉瓦盖结合面300 水压试验310 第一、七横油孔、增压器回油孔出砂孔加工320 六个7度横油孔及机油标尺孔加工330 中间清洗335 人工清洗窗口面、12个螺孔和主油道340 缸孔分组及压缸套350 装瓦盖及瓦盖螺栓355 拧紧瓦盖螺栓360 粗镗主轴承孔、凸轮轴衬套底孔370 半精镗主轴沉孔、精镗凸轮轴衬套底孔390 清洗孔395 吹前压端面、机冷器面及底面孔系400 压凸轮轴衬套410 粗车第四轴承止推面420 精镗主凸轮轴孔，惰轮轴孔前销油泵底销孔、后环，精车第四止推孔430 铰主轴承孔440 扩挺杆孔450 第二次扩挺杆孔460 粗镗挺杆孔470 铰挺杆孔480 6个7°横油孔及机油标尺孔加工490 粗镗缸500 缸孔倒角510 精镗缸套孔530 缸套孔返修)540 精铣缸体顶平面548 缸体刷镀550 清洗560 压装前后堵盖、凸轮轴底堵盖、压紧侧面出沙孔、碗形塞590 缸孔分组及打号。
蠕墨铸铁缸体、缸盖的生产工艺
（ １ ） ｉ ｒ ｏ ｎ ｍｅ ｈ ｔ ａ ｐ ｐ ｉ ｎ ｇ ｌ ｆ ｏ ｗ ｄ ｉ ｓ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｉ ｔ ｙ ｓ ｈ ｏ ｕ ｌ ｄ ｂ ｅ ｐ ｒ ｅ ｖ ｅ ｎ ｔ ｅ ｄ ｄ ｕ ｉ ｒ ｎ ｇ ｖ ｅ ｒ ｍｉ ｃ ｕ ｌ ａ ｒ ｉ ｚ ｉ ｎ ｇ ｔ ｒ ｅ ａ ｔ ｉ ｎ ｇ ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｒ ｅ ｄ ｕ ｃ ｅ ｌ ｏ ｓ ｓ ｃ ａ ｕ ｓ ｅ ｄ ｄ ｕ ｅ ｔ ｏ ｖ ｅ ｒ ｍｉ ｃ ｕ ｌ ａ ｒ ｉ ｚ ｅ ｒ ｅ ｖ ａ ｐ ｏ ｒ ａ ｔ ｉ ｎ ｇ ； （ ２） ｉ ｔ ｉ ｓ ｎ ｅ ｃ ｅ ｓ ｓ ａ ｒ ｙ ｔ ｏ ｏ ｔ ｆ ｅ ｎ ｃ ｈ ａ ｎ ｇ ｅ ｖ ｅ ｒ ｍｉ ｅ ｕ ｌ ａ ｒ ｉ ｚ ｉ ｎ ｇ ｔ ｒ ｅ ａ ｔ ｉ ｎ ｇ ｌ ａ ｄ ｌ ｅ ， ｏ ｒ ｔ ｏ ｃ ｏ ｏ ｌ ｔ ｈ ｅ ｖ ｅ ｒ ｍｉ ｃ ｕ ｌ ａ ｒ ｉ ｚ ｅ ｒ ｐ ｉ ｔ
Ｐｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ Ｐｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ Ｖｅ ｒ ｍｉ ｃ ｕ ｌ ａ ｒ ｆ ｒ ｏ ｎ Ｃｙ ｌ ｉ ｎ ｄ ｅ ｒ Ｂｌ ｏ ｃ ｋ ａ ｎ ｄ Ｈｅ ａ ｄ
ＢＡＩＦｅ ｉ
（ Ｇ ｕ ａ ｎ ｇ ｘ ｉ Ｙ ｕ ｃ ｈ ａ ｉ Ｍａ ｃ ｈ ｉ ｎ ｎ ｅ ｒ ｙ Ｃ ｏ ． ． Ｌ ｔ ｄ ． ， Ｙ ｕ ｌ ｉ ｎ ５ ３ ７ ０ ０ ５ ， Ｃ ｈ ｉ ｎ ａ ）
缸盖的工艺
缸盖的工艺
缸盖是发动机的重要部件之一，其工艺主要包括以下几个步骤：
1. 材料准备：按照设计要求，选取合适的材料进行制作。
常用材料包括铝合金、铸铁等。
2. 铸造：根据产品设计，采用铸造工艺制作缸盖的铸件。
铸造工艺包括模具制作、原材料融化、灌注、凝固等步骤。
3. 精铸：铸造完成后，对铸件进行修整和加工。
包括去除铸件表面的夹杂物和气孔，修整铸件几何尺寸和表面粗糙度，以及其它必要的加工工序。
4. 热处理：对铸件进行热处理，包括退火、淬火、回火等工艺，以提高缸盖的硬度、强度和耐磨性。
5. 加工：对热处理后的铸件进行机械加工，如铣削、钻孔、车削等，以达到设计要求的尺寸、形状和表面质量。
6. 检测：对加工完成的缸盖进行各项检测，如尺寸测量、材料成分测试、金属疲劳试验等，以确保缸盖的质量达到标准要求。
7. 表面处理：根据需要进行表面处理，如喷漆、喷涂保护层、表面抛光等，以
提高缸盖的外观和防腐性能。
8. 组装：将经过检测和表面处理的缸盖安装在发动机上，与其它零部件进行组装，形成完整的发动机系统。
需要注意的是，不同类型的发动机（如汽油发动机、柴油发动机）的缸盖工艺可能略有不同，但总体的生产工艺流程大致相似。
发动机缸盖的工艺流程
发动机缸盖的工艺流程
《发动机缸盖的工艺流程》
发动机缸盖是发动机的重要部件，其质量和工艺直接影响着发动机的性能和可靠性。
下面是发动机缸盖制造的一般工艺流程：
1. 材料准备：首先需要准备好铝合金、铸铁或其他合适的材料作为缸盖的原材料。
这些材料需要经过严格的质量检查和材料配比，确保原材料的质量达到要求。
2. 铸造：对于铸铁缸盖来说，首先需要进行铸造生产工序。
这个过程是将铸铁液倒入模具中，并进行冷却凝固，形成缸盖的形状。
3. 加工：无论是铸铁缸盖还是铝合金缸盖，都需要进行加工工序。
这个工序包括铣削、车削、钻孔等工艺，以确保缸盖的尺寸和形状符合设计要求。
4. 热处理：为了提高缸盖的硬度和强度，通常还需要进行热处理工艺，使缸盖达到设计的硬度和强度要求。
5. 表面处理：最后，需要对缸盖进行表面处理工艺，包括喷涂、抛光、喷砂等，以保护缸盖表面并美化外观。
以上是发动机缸盖制造的一般工艺流程，不同种类的发动机缸盖可能会有一些细微的差异，但整体工艺流程大致相似。
经过
以上工艺流程生产的缸盖将具有良好的性能和可靠性，能够满足发动机的使用要求。
缸盖加工工艺概述
精基准的选择
• 缸体结合面和罩壳面比较大，结构上比较 适宜做精基准，因此，选择缸体结合面和 此面上的 2 个定位销孔作为第一精基准， 罩壳面为第二精基准。
工序组合
• 这方面对产品位置精度的影响较大，一般 来说， 按照工件位置精度要求的严格与否， 有 4 种方法可以选择，1）要求不严的，可 以分别用不同的基准来定位加工；2）有一 定要求的，通过用同一个基准来定位加工； 3）要求很严的，通过一次装夹来完成；4） 要求极严的，既要一次装夹，又要用一把 刀同时加工， 由此，可以得出缸盖机加工 艺的核心原则。
缸盖加工工艺概述
汽车发动机缸盖与发动机的配气和点火等重要性 能 密不可分。而缸盖作为复杂零件，加工复杂，以直 列 4 缸发 动机铝合金缸盖为例，简述缸盖与相关零 件的装配 关系、机加工艺核心原则及关键部位加工
方法
装配关系
装配关系
缸体结合面
• 1·缸体结合面 与缸体结合，此面上有燃烧室。气 缸的容积与燃 烧室容积的比值称为压缩比，这是 发动机性能的重要 参数。气缸中被压缩的可燃混 合气体在燃烧室内被点火和燃烧，燃烧室容积变 小，可能引起爆燃，容积变大，会导致发动机功 率不足。
核心原则
• 加工顺序方面要求：1）以缸体结合面方向 上的毛坯粗基准作首次定位基准；2）凸轮 轴孔系一次装夹且用一把刀加工；3）阀座 导管孔系一次装夹且用一把刀加工；4）挺 杆孔和阀座导管孔系最好一次装加工，对 于部分要求不是特别严格的产品，也可以 通过调整夹具精度的方式保证位置度；5） 其余部位可用不同精基准定位进行加工。
机加工艺
• 工艺方案的制定主要考虑 2 方面：1）加工 顺序，
• 即先与后、分与合的问题；2）加工方法， 即具体的实现手段。
• 本着先基准、后其它的机加工原则，首先 要考虑的是粗、精基准。
缸体缸盖工艺阐述
OP110：主轴承盖合装
OP100：中间试漏
OP130A：精铣前、后端面； 精铰前后端面定位销孔
OP140A：半精、精镗缸孔， 缸孔孔口倒角，精铣顶面
OP180：最终试漏
OP170：涂胶压堵
OP150：珩磨缸孔曲轴孔 OP160：最终清洗
缸盖的工艺流程如下：
OP10AB:轴半圆孔；火花塞孔 加工；
OP40AB: 进排气面加工；导 管底孔精加工；油孔加工
OP90AB： 挺柱孔精加工； 导管阀座孔精加工
OP100：中间清洗
OP130：最终试漏
OP70AB：油底壳安装孔 ；
凸台面及油孔
OP50AB：角度面、打标记面； 铣钻左侧凸台面；铣钻右侧凸 台面；钻顶面斜水孔钻顶面 D7.5 油孔；半精铣顶面
OP80AB：精铣底面和主轴
承盖结合面；铣开档；粗精 铣止推面；
OP40AB： 粗 镗 曲 轴 半 圆
孔；
OP90：中间清洗
OP120A：粗 、半精、精加
缸体、缸盖的加工工艺
工艺流程图如下：
：加工后端面两工艺
定位销孔
OP20AB：粗、半精铣底面、
主轴承盖结合面；
OP30AB：粗、半精铣顶面；
粗 镗 缸孔 ；反 镗缸 孔底 部 ； 加工顶面缸盖连接螺栓孔；
OP60AB： 加工油孔、水堵
孔 、 安装 孔； 加工 曲轴 孔 油 槽、锁瓦槽；精铣后端面
OP20AB:火花塞孔；水孔； 粗扩阀座孔
OP60：中间试漏
OP50：中间清洗
OP70： 导管阀座压装
OP120： 精铣底面；底面销 孔加工；精加工凸轮轴孔
OP130：最终清洗
OP80AB：塞孔精加工；顶 面孔系加工
缸体缸盖壳体加工工艺流程
缸体缸盖壳体加工工艺流程
先说说这缸体吧，那加工起来可真是个精细活儿！就拿那钻孔来说，我刚入行的时候，可真是被这玩意儿搞得晕头转向。
我记得有一次，我钻错了孔，那叫一个惨呐！被师傅狠狠地骂了一顿，唉，当时我那个心情啊，别提多糟糕了！不过呢，吃一堑长一智，从那以后我就再也没犯过这种错啦！
说到这加工的工具，哇，现在的可真是越来越先进啦！我刚入行那会儿，哪有这么多高科技的玩意儿。
还记得有个叫老张的师傅，他那手艺真是绝了，可就是不太愿意接受新工具，觉得还是自己那老一套靠谱。
我当时就想，这可不行啊，时代在进步，咱得跟上啊！
这缸盖的加工呢，有个步骤特别关键，就是打磨。
那打磨的时候，“呲呲呲”的声音，听着还挺带劲。
不过这活儿可得细心，稍不注意，就容易出岔子。
咱再回过头来说说缸体，有个地方我可得跟您强调强调。
就那安装活塞的位置，尺寸精度要求那叫一个高啊！我记得好像有一次，有个新手就没注意到这点，结果整批货都出了问题，哎呀呀，损失可大了！
这壳体加工啊，有时候我都觉得自己像个艺术家，在精心雕琢一件宝贝。
您说是不是？
哦，对了，还有个事儿。
前阵子听说隔壁厂弄出了个新的加工方法，效率提高了不少，我这心里就琢磨着，咱也得学学，不能落后啊！
反正啊，这加工工艺流程，您可得用心琢磨，多练练手。
要是您有啥不明白的，随时来问我，咱一起探讨探讨！
我这又扯远啦，哈哈，加油干吧！。
发动机缸盖的工艺流程
发动机缸盖的工艺流程发动机缸盖是车辆引擎的重要组成部件之一，用于封闭汽缸并固定汽缸盖。
它需要经过一系列的工艺流程才能制造出成品。
下面将详细介绍发动机缸盖的工艺流程。
首先，在制造发动机缸盖之前，需要进行材料的选择。
发动机缸盖通常由铸铁或铝合金制成。
铸铁材料价格低廉，具有良好的刚性和隔热性能，但比铝合金更重。
铝合金具有较轻的重量和较高的导热性能，适用于高性能发动机，但价格较贵。
接下来是铸造过程。
铸造是发动机缸盖制造中的关键步骤。
首先，需要设计和制造一个用于铸造的模具。
模具的设计应考虑到缸盖的形状和尺寸，以确保最终产品的精度和质量。
然后，根据模具制造出沙芯，沙芯是用于得到内部空腔形状的模具。
沙芯的制造通常采用砂型铸造技术。
在铸造过程中，将铁水或铝水倒入模具，让其充满整个模具空腔。
等铸液凝固后，就得到一个完整的发动机缸盖。
铸造完成后，需要进行去毛刺和精加工。
去毛刺是将缸盖表面的毛刺去除，以保证外观的光滑和整洁。
而精加工是为了进一步提高发动机缸盖的精度和质量。
精加工包括镗孔、铣槽、钻孔等工艺，以便后续的部件装配。
这些工艺需要使用专门的机器设备进行，例如镗床、铣床和钻床等。
随后是表面处理。
发动机缸盖需要进行表面处理以提高其耐腐蚀性和装配性。
常用的表面处理方法包括研磨、抛光、喷涂和电镀等。
研磨和抛光用于使发动机缸盖表面更加光滑和平整，以减少摩擦和磨损。
喷涂可以在表面形成一层保护膜，以防止氧化和腐蚀。
电镀通常用于增加发动机缸盖的硬度和耐磨性。
最后是质量检测和组装。
质量检测是保证发动机缸盖质量的重要环节。
通过非破坏性检测，如X射线检测和超声波检测，可以检查缸盖是否存在裂纹或其他缺陷。
同时，还需要进行尺寸和几何形状的测量，确保满足设计要求。
质量检测合格后，发动机缸盖可以进行最后的组装，与其他发动机零部件一起装配成完整的发动机。
综上所述，发动机缸盖的工艺流程包括材料选择、铸造、去毛刺和精加工、表面处理、质量检测和组装等环节。
缸盖的工艺流程
缸盖的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述缸盖的工艺流程一、准备工作阶段在进行缸盖的制作之前，需要进行一系列准备工作。
