RoseMirrorHA 配置替换IP的操作步骤

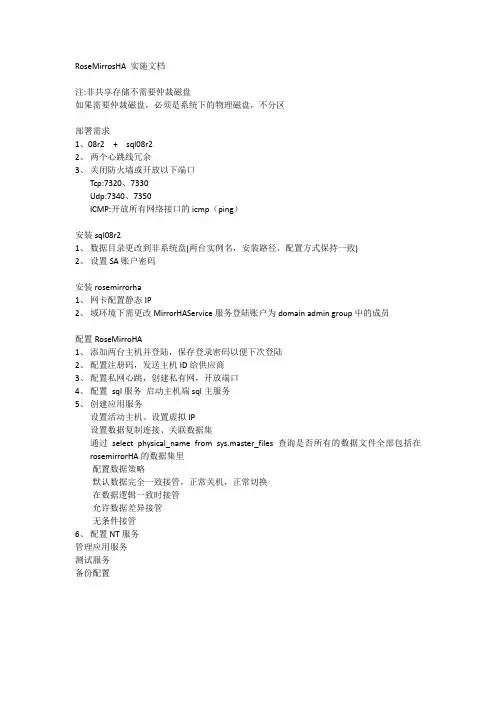

RoseMirrosHA 实施文档
RoseMirrosHA实施文档
注:非共享存储不需要仲裁磁盘
如果需要仲裁磁盘，必须是系统下的物理磁盘，不分区
部署需求
1、08r2 + sql08r2
2、两个心跳线冗余
3、关闭防火墙或开放以下端口
Tcp:7320、7330
Udp:7340、7350
ICMP:开放所有网络接口的icmp（ping）
安装sql08r2
1、数据目录更改到非系统盘(两台实例名，安装路径，配置方式保持一致)
2、设置SA账户密码
安装rosemirrorha
1、网卡配置静态IP
2、域环境下需更改MirrorHAService服务登陆账户为domain admin group中的成员
配置RoseMirroHA
1、添加两台主机并登陆，保存登录密码以便下次登陆
2、配置注册码，发送主机ID给供应商
3、配置私网心跳，创建私有网，开放端口
4、配置sql服务启动主机端sql主服务
5、创建应用服务
设置活动主机、设置虚拟IP
设置数据复制连接、关联数据集
通过select physical_name from sys.master_files查询是否所有的数据文件全部包括在rosemirrorHA的数据集里
配置数据策略
默认数据完全一致接管，正常关机，正常切换
在数据逻辑一致时接管
允许数据差异接管
无条件接管
6、配置NT服务
管理应用服务
测试服务
备份配置。
ROSEHA的漂移IP的实现方式
HA的漂移IP的实现方式
HA的虚拟IP是以追加的方式，添加到网卡上面去的
追加到网卡的IP不是首选IP，无法通过防火墙为其开放的端口
通过修改HA配置文件，让HA以替换的方式，将IP在HA启动时替换为漂移IP
修改办法：
首先确保NetStorHA（RoseHA）处于带出状态（注意，带出会停止Oracle数据库服务，请协调业务能停止的时间来做以下操作），替换IP配置方法如下：
1、分别在两台主机的NetStorHA（RoseHA）安装目录下的etc目录(默认目录
/opt/netstorha/etc||/opt/roseha/etc)里新建两个文件replaceip和ip.orig
2、在主机1上，保持replaceip文件内容为空，在ip.orig文件中添加以下信息：
eth0 10.200.10.1
eth1 192.168.1.1
3、在主机2上，保持replaceip文件内容为空，在ip.orig文件中添加以下信息：
eth0 10.200.10.2
eth1 192.168.1.2
4、编辑文件完成后，重新启动两台主机的HA服务即可。
#/etc/init.d/netstorha restart
备注：上面提到的10.200.10.1、192.168.1.1、10.200.10.2、192.168.1.2是举例说明的，这个要填您实际主机上eth0、eth1网卡上对应的ip地址。
Rose HA切换全过程解说
1.登录主WEB服务器，进入系统后，点击“RoseMirrorHA Control Center”,进入ROSE控制中心界面；
（图一）
2.分别如图二、图三，进行登录到两台ROSE机器，进入后效果如图四；
（图二）
（图三）
（图四）
3.登录ROSE服务后，需要进行同步数据源，如图五中所示“选择数据源”为可选，在默认情况下，如果不进行同步数据源，直接WEBSERVER“接管”服务，将会提示“如图六”所示；
图二图三登录rose服务后需要进行同步数据源如图五中所示选择数据源为可选在默认情况下如果不进行同步数据源直接webserver接管服务将会提示如图六所同步数据源切记
PS:
WEBSERVER =主WEB服务器
WEBSERVER1 =备WEB服务器
切记：
1.不能将ROSE服务“带出”；
2.同步时从WEBSERVER1----WEBSERVER
主机WEBSERVER接管服务成功后，需要重新启动FTP服务器；
1.先点击“停止服务器”；
2.确定“立即停止服务器”；
3.点击“开始服务器”；
4.完成；
（图五）
（图六）
4.同步数据源，切记：一定是从WEBSERVER1----WEBSERVER，从备机到主机；
（图七）
5.当看到 镜像100%，同时下面显示为 ，收到同步完成的信号时，可以让主机WEBSERVER接管服务；如图八所示；
（图八）
6.主机WEBSERVER接管服务，如图九所示；
（图九）
7. WEBSERVER接管成功，主机Apache为绿色 ；
rosemirrorha双机操作事项
双机软件操作事项本操作请一定要仔细阅读，以指导如何正确操作软件。
一、操作方法1、 登陆：打开管理工具窗口，双击服务器名，解除锁定。
如果是第一次配置，则双击服务器名所在的位置，输入计算机名。
如果复选“保存登陆密码”，则以后操作双机服务器名解锁，不用再次输入密码。
密码是系统管理员Administrator 的密码。
2、 带出：鼠标左键点钟Job#0所在的图形图标，然后右键鼠标，在弹出的菜单中选择【带出】。
该操作是将Job 中已经启动的虚拟IP 、虚拟主机名、数据同步功能、双机保护的数据库服务和第三方程序等资源全部停止。
注意：鼠标先左键选中要操作的部分，然后再右键弹出菜单。
直接右键菜单，可能不是你需要的内容。
该颜色为主机 该颜色为备机3、带入：该操作是将已经停止的的Job启动，Job中配置的虚拟IP、虚拟主机名、数据同步功能、数据库服务和第三方程序等资源全部启动。
4、转移：是将JOB从一台主机切换到另一台备用机器上。
5、 镜像同步：JOB 带入后，主机会向备机做数据同步校验。
在数据同步校验过程中，禁止做任何操作。
6、 单机强制启动：双机仅剩一台机器工作时，如果重启服务器后，JOB 将进入带出状态，此时需要强制启动JOB 。
同步结束后，镜像的值是Idle 后，JOB 启动宣告结束。
镜像后边出现百分数，说明数据正在同步校验中。
7、 选择数据源：这步操作应该是在Job 带入，且镜像值为Stop 的状态下使用。
故障原因是：两台机器同时停机或一台重启后，同步功能会处于停止状，镜像的值会变为 Stop ，此时需要手动进行数据校验。
操作如下图，鼠标左键“Job#0”，然后右键鼠标，弹出的菜单中单击“选择数据源”，并在之后的对话框内选择文件同步的方向，一般默认的方向是从主机向备机，确定后，将进行数据同步校验，同步校验结束前，禁止任何操作。
注意：选择数据源的时候，默认的是从主机状态的服务器向备机状态的服务器同步。
两台机器server1和server2之间的主备机角色是可以互换的，并不一定是人为定义的主机和备机，要区分清楚。
ROSEHA安装与配置
数据可靠性保障
RoseHA提供数据备份和恢复功能， 确保数据的完整性和可靠性。
减少停机时间
通过RoseHA的故障转移机制，企业 可以大大减少因故障导致的停机时间， 提高业务连续性。
易于管理和维护
RoseHA提供了友好的管理界面和自 动化工具，方便管理员进行配置、监 控和维护。
02 RoseHA安装步骤
描述
06 合理配置连接池大小，减少连
接建立和信
01
安全二：访问控制
03
02
描述：使用SSL/TLS对HAProxy与客户端、 后端服务器之间的通信进行加密。
04
描述：通过ACL规则限制访问来源，防止 未经授权的访问。
安全三：会话保持
05
06
描述：使用会话保持机制，确保同一用户 在不同请求之间保持会话状态。
THANKS FOR WATCHING
感谢您的观看
配置文件和目录权限
确保RoseHA的文件和目录具有正确的权限设置，以 防止未经授权的访问和修改。
03 RoseHA配置文件详解
主配置文件
主配置文件
通常命名为`roseha.conf`，是 RoseHA的核心配置文件，包含了整 个集群的配置信息。
资源定义
主配置文件还需要定义集群中的各种 资源，如虚拟IP地址、数据库等，并 指定资源的归属节点。
后端服务器宕机或网络问 题。
后端服务器无响应
故障三
解决方法 原因
性能优化
优化一
调整HAProxy配置
01
描述
02 根据实际负载情况调整
HAProxy的参数，如连接数、 超时时间等。
优化二
负载均衡算法选择
Rose MirrorHA 5.0 for Windows维护手册v2.0
使用操作系统帐户登录：
RoseData Confidential and Propriential and Proprietary
1
RoseMirrorHA 5.0 for Windows 维护手册 双击界面中主机窗口，弹出添加主机对话框，然后输入主机名称或者 IP 地址添加主机信息。
RoseData Confidential and Proprietary
二、 RoseMirrorHA 界面、连线及图标含义........................................................................................... 8
2.1 RoseMirrorHA RCC 主界面.......................................................................................................... 8 2.2 RoseMirrorHA RCC 界面主机状态图标 ....................................................................................... 9 2.3 RoseMirrorHA RCC 界面网卡和心跳图标状态 .......................................................................... 10 2.4 RoseMirrorHA RCC 界面应用服务绑定数据图标状态 ............................................................... 10 2.5 RoseMirrorHA RCC 界面工具栏图标 ..........................................................................................11
rosemirrorha双机操作事项
双机软件操作事项本操作请一定要仔细阅读，以指导如何正确操作软件。
一、操作方法1、 登陆：打开管理工具窗口，双击服务器名，解除锁定。
如果是第一次配置，则双击服务器名所在的位置，输入计算机名。
如果复选“保存登陆密码”，则以后操作双机服务器名解锁，不用再次输入密码。
密码是系统管理员Administrator 的密码。
2、 带出：鼠标左键点钟Job#0所在的图形图标，然后右键鼠标，在弹出的菜单中选择【带出】。
该操作是将Job 中已经启动的虚拟IP 、虚拟主机名、数据同步功能、双机保护的数据库服务和第三方程序等资源全部停止。
注意：鼠标先左键选中要操作的部分，然后再右键弹出菜单。
直接右键菜单，可能不是你需要的内容。
该颜色为主机 该颜色为备机3、带入：该操作是将已经停止的的Job启动，Job中配置的虚拟IP、虚拟主机名、数据同步功能、数据库服务和第三方程序等资源全部启动。
4、转移：是将JOB从一台主机切换到另一台备用机器上。
5、 镜像同步：JOB 带入后，主机会向备机做数据同步校验。
在数据同步校验过程中，禁止做任何操作。
6、 单机强制启动：双机仅剩一台机器工作时，如果重启服务器后，JOB 将进入带出状态，此时需要强制启动JOB 。
同步结束后，镜像的值是Idle 后，JOB 启动宣告结束。
镜像后边出现百分数，说明数据正在同步校验中。
7、 选择数据源：这步操作应该是在Job 带入，且镜像值为Stop 的状态下使用。
故障原因是：两台机器同时停机或一台重启后，同步功能会处于停止状，镜像的值会变为 Stop ，此时需要手动进行数据校验。
操作如下图，鼠标左键“Job#0”，然后右键鼠标，弹出的菜单中单击“选择数据源”，并在之后的对话框内选择文件同步的方向，一般默认的方向是从主机向备机，确定后，将进行数据同步校验，同步校验结束前，禁止任何操作。
注意：选择数据源的时候，默认的是从主机状态的服务器向备机状态的服务器同步。
两台机器server1和server2之间的主备机角色是可以互换的，并不一定是人为定义的主机和备机，要区分清楚。
RoseMirrorHA用户自定义配置说明
�
START / STOP Script 是用户用于启动和停止应用程序的脚本文件，完成应用程序 服务的启动停止操作。 “START / STOP Script”的填写方法：分别在 StartScript 和 StopScipt 栏直接填写 应用服务的启动、停止脚本。注意在填写时需要给出脚本的绝对路径。 StartScript 处的填写方法： C:\mirrorha\StartApp.bat StopScript 处的填写方法： C:\mirrorha\StopApp.bat
RoseMirrorHA 用户自定义配置说明
说明：如果在前面的 NT Service 已经配置了 UserDef 服务，那么在 Agent 配置窗口中，就不 需要配置任何脚本。如果 NT Service 处没有配置，则需要在此填写相应的服务启动、停止 及检测脚本，来完成用户自定义服务的启动、停止及检测操作。 a) 配置 Agent 脚本。Agent 脚本主要是用于配合用户某些特殊应用程序，主要用于启动、 停止、检测用户自定义应用程序。填写 Agent 脚本名称，启停脚本名称。 � AGENT SCRIPT 是提供的检测应用程序服务的 Agent 脚本文件，负责检测应用程 序服务的运行状况，并将检测结果报告 MirrorHA 的服务。 Agent 处的填写方法： "C:\Program Files\RoseMirrorHA\bin\ha_ag_ext.exe" cfg.txt 注意：由于 ha_ag_ext.exe 的全路径包括空格字符，所以需要使用英文双引号将 ha_ag_ext.exe 的全路径包括。 其中 ha_ag_ext.exe 是 RoseMirrorHA 自带的应用服务进程的检测工具， 主要用于检 测应用服务的运行状况，然后将服务的运行状况报告给 RoseMirrorHA 服务。该工 具保存在 RoseMirrorHA 安装目录的 bin 目录下。 “ cfg.txt ”配置文件保存的是 RoseMirrorHA 需要检测的磁盘和应用服务进程。如果需要检测的是磁盘资源，那 么在“VOL=”后面填写需要检测的盘符。如果需要检测应用服务进程，那么在 “PROCESS=”后面，填写相应的应用服务的进程。其中前面带有“＃”表示注释 ， Agent 将不会对其进行处理。
RoseMirrorHA 4.0-Windows-配置管理手册
配置管理
RoseMirrorHA RCC 配置管理
1. 建立主机信息，配置私网 2. 建立应用服务 3. 主机参数设置 4. 应用服务配置向导 5. 其它相关功能 6. 管理界面图标介绍
RoseMirrorHA RCC建立 主机信息，配置私网
在进行RoseMirrorHA管理配置之前，应该确认 需要配置的双机服务器上RoseMirrorHA后台服 务已经正常启动
选择ActiveIP在 服务器主机上挂 载的网卡，并且 指定ActiveIP地 址以及子网掩码 （Windows平台
上ActiveIP挂载网 卡只能选择一 个），Replace
IP选项需要根据 实际情况进行选 择
RoseMirrorHA RCC建立常用应用服务
默认绑定数据
设置数据复制 的IP地址和模 式，Windows 平台只支持异 步数据复制模 式 选择需要同步 的数据集
恢复Source传 输数据操作， 将Source主机 中的Pagefile 文件传输到 Target主机
RoseMirrorHA RCC数据连接操作
带入服务成功 后，数据连接 Target主机暂 停写数据操 作，此操作是 将Source主机 端收到的数据 暂时存放在 Target主机的 Pagefile中
RoseMirrorHA RCC应用服务操作
配置完成后，可 以选择主菜单中 应用服务菜单进 行Bringin， Switch等操作。 当第一次带入服 务时，MirrorHA 会自动同步双机 的数据
RoseMirrorHA RCC数据连接操作
带入服务成功 后，数据连接可 以在需要的时候 做FullMirror操 作
Windows平台上 ActiveIP挂载网卡 只能选择一个 指定ActiveIP地址 以及子网掩码 Replace IP选项 需要根据实际情况 进行选择
Rose HA切换全过程解说
2.分别如图二、图三，进行登录到两台ROSE机器，进入后效果如图四；
（图二）
（图三）
（图四）
3.登录ROSE服务后，需要进行同步数据源，如图五中所示“选择数据源”为可选，在默认情况下，如果不提示“如图六”所示；
（图五）
（图六）
4.同步数据源，切记：一定是从WEBSERVER1----WEBSERVER，从备机到主机；
PS:
WEBSERVER =主WEB服务器
WEBSERVER1 =备WEB服务器
切记：
1.不能将ROSE服务“带出”；
2.同步时从WEBSERVER1----WEBSERVER
操作步骤如下：
1.登录主WEB服务器，进入系统后，点击“RoseMirrorHA Control Center”,进入ROSE控制中心界面；
（图七）
5.当看到 镜像100%，同时下面显示为 ，收到同步完成的信号时，可以让主机WEBSERVER接管服务；如图八所示；
（图八）
6.主机WEBSERVER接管服务，如图九所示；
（图九）
7. WEBSERVER接管成功，主机Apache为绿色 ；
主机WEBSERVER接管服务成功后，需要重新启动FTP服务器；
1.先点击“停止服务器”；
2.确定“立即停止服务器”；
3.点击“开始服务器”；
4.完成；
RoseMirrorHA双机热备软件的安装及配置手册
双机热备软件的安装与配置指导手册系统版本：A1文档编号：CHI-PT-NJBL-SJRB-A0内容简介《双机热备软件的安装与配置指导手册》主要针对目前公司人员定位系统服务器双机热备软件的安装和配置进行了详细说明，指导现场工程师对双机热备软件进行安装及配置。
本手册共分四章节，分别为：第一章：概述第二章：软件的安装第三章：服务的安装及配置第四章：注意事项第五章：常见故障处理本文档的读者范围：公司内部员工版权声明本文档属南京北路科技有限公司版权所有，侵权必究。
本文文件专供用户、本公司职员以及经本公司许可的人员使用，未经公司书面同意，任何单位或个人不得以任何方式复制、翻印、改编、摘编、转载、翻译、注释、整理、出版或传播手册的全部或部分内容。
南京北路自动化系统有限责任公司位于南京江宁经济技术开发区，是南京市高新技术企业，现有高级工程师、工程师及其他专业技术人员100余名。
是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。
公司拥有ISO9001:2000质量管理体系认证，坚持“质量第一、用户至上、至诚服务、持续改进”的质量方针，得到了广大客户的信赖和支持。
目前公司产品覆盖全国10多个省、自治区，并在多个煤炭主产区设有售后服务机构。
公司以满足客户需求为己任，不断生产高性价比的产品，为客户创造价值。
南京北路自动化系统有限责任公司联系地址：南京市江宁开发区菲尼克斯路99号邮政编码：211106电话号码：(025)52187543传真：(025)52185703邮件地址：*****************客户服务电话：400-611-5166客户支持网站：目录1概述 (1)1.1运行环境 (1)1.2硬件配置 (1)2软件的安装 (1)2.1安装前准备 (1)2.2修改hosts文件 (2)2.3RoseMirrorHA的安装配置 (2)2.4软件配置 (6)3服务的安装及配置 (23)4注意事项 (29)5常见问题处理 (30)插图目录图2-1 软件安装图.................................................................................................. 错误!未定义书签。
ROSEHA配置文档
ROSEHA配置文档工作模式∙主从方式（Active/Standby)主机工作，从机处于监控准备状态。
当主机宕机时，从机接管从机的工作，待主机恢复正常后，按使用者的预定以自动或手动的方式将服务切换到主机上运行。
∙双工方式（Active/Active）两台主机同时运行各自的服务工作，且相互监测对方的情况。
当一台主机宕机时，另外一台主机立即接管它的工作，保证工作不间断。
譬如：A机运行SQL数据库应用，B机运行IIS网站应用。
Rose特点:自动切换当系统出现故障时（如：系统宕机、HA进程/应用进程被杀掉、RS-232、SCSI、光纤、网络线缆断开），RoseHA 将确定故障原因，并采取相应对策，并将这些应用切换到备份服务器上。
而故障服务器中未受影响的应用不会被切换，既不会受任何影响。
不需要系统管理员干预。
支持多条心跳路径可以将网线和RS-232串口线作为在RoseHA软件的心跳路径。
配置多条心跳路径可以避免系统的单点故障。
两台服务器的信息交换可通过：RS232、TCP/IP自动检测在集群系统的每一台服务器内，RoseHA具有两个核心进程，它们互相监控，如果其中一个进程失败，另一个进程会立即进行恢复。
硬件环境配置:1.网卡:设置好IP(心跳,公网)2.存储:设置共享盘分区两台主机看到的共享卷的盘符都必须设置相同必须是基本卷3.如果要做串口心跳还要设置串口Rose配置基本步骤:1、输入License2、启停NT Cluster服务3、创建私网4、配置资源、组合资源5、手动执行以下验证操作:Bringin, Bringout, Takeover, Failover实施：1、在2台主机上安装roseHA软件，安装过程中注意本地和远程主机的主机名2、运行roseha出现如下界面3、输入license （注:最新的rose不提供试用时间，所以必须输入license才可以使用。
)a)点击菜单Tools\Licenseb)把两台主机的hostid 发送给软件供应商，获取licensec)输入正确的license 信息d)点击OK 按钮点击绿色开始群集服务 4、设置TCP/IP 心跳点击菜单 Private Net\TCP/IP Socket 选择每台主机的 IP 地址 点击 Add 按钮 点击 Close 按钮5、若要设置串口心跳点击菜单 Private Net\RS-232 Serial Port ，然后选择正确的COM 口和波特率等参数 点击 Add 按钮 点击 Close 按钮6、心跳设置好后如下显示7、资源配置A)添加共享磁盘点击菜单View\Resource Objects点击菜单Resource Objects ->Create V olume选定服务器名、卷标名、选择磁盘0，1，2等。
Rose_HA_配置操作指导_V1.0
RoseHA操作指导部门：北京文德荣达技术部拟制日期：2011年5月1. ROSEHA双机软件介绍1.1. 关于ROSEz美国Rose公司是硅谷一家专业从事数据高可用软件的公司，可提供NT、SCO、Linux、SUN Solaris下双机热备份软件。
z美国ROSE公司在国内有办事处，并有很强的开发能力，能为用户提供及时便捷的服务，甚至能根据用户的需求进行特定的开发。
1.2. ROSEHA双机系统解决问题避免了主机的单点故障避免了网络的单点故障避免了用户应用的单点故障实现了用户业务的高可用1.3. ROSE HA软件特点z开放性™支持多种操作系统•WindowsNT/2000、SCOopenserver、SCOUnixware、Linux、SUN Solaris™支持各种主流数据库•MS-SQL、Oracle 、Informix、Sybase、Lotus、DB2等™支持的网络协议•TCP/IP、NetBEUIz易用性™接近于零系统资源占用™两台主机配置无需相同™提供友好的GUI管理界面•有关ROSE HA的配置都可以在GUI中完成•服务器、私用网、资源对象的的状态都可通过GUI进行监控™Job的创建、删除等操作只需在一台Server上完成•创建Job时，会检查所设的参数是否正确，防止错误3™远程管理z可靠性™快速反映•错误检测时间在毫秒级•故障切换及恢复时间很短™支持多条心跳线•RS-232、TCP/IP™软件后台运行•可随时中断GUI管理界面而不影响Server的运行™自动侦测、自动切换、自动恢复™实时监控™如果所有的私用网均失效服务器仍然可以通过公用网检测对方服务器的可用性.•如果对方服务器仍然可用，不触发切换动作•如果对方服务器不可用，立即触发切换动作1.4. ROSE HA软件组成z HA管理进程（HA Manager）™Rose ha的核心程序™功能：初始化系统配置，连接来自HA代理的信息，并通过私用网与其它服务器的HA管理进程通信，协调运行服务器与备份服务器间的关系。
roseha8操作手册
Confidential
管理工具
启动管理工具
点击开始菜单下程序 组中的 RoseHA\RoseHA Administration Tool 启动GUI
Confidential
管理工具
建立连接(在两台服务器)
点击菜单 Tools\Connect
Cluster，出现 Connect Cluster 对话框。
我们可以预先定义一个脚本文件来执行完成start, stop和agent 的功能，例 如：c:\my_bin\test.txt
Start Executable: haagent -start c:\my_bin\test.txt Stop Executable: haagent -stop c:\my_bin\test.txt Agent: haagent -mon c:\my_bin\test.txt
Active IP I: 192.200.200.188 Active IP II: 192.200.200.123
Backup Server Host
IP : 192.200.200.220
Spare IP : 192.200.200.221 Spare IP : 192.200.200.222
Replaced Replaced by active IP by active IP Configure a second active IP Confidential
Active Server Replaced Replaced by active IP by active IP Configure a active IP
Host IP : 192.200.200.210 Spare IP : 192.200.200.211 Spare IP : 192.200.200.212
RoseMirrorHA安装配置手册
RoseMirrorHA安装配置手册安装前的准备：•安装服务器windows server操作系统，操作系统必须一致•设置服务器的机器名，机器名不能相同,机器名中不能含有非法字符•服务器必须在同一个工作组或者域内•私用网的IP地址必须与公用网的IP地址不在同一个网段上•私用网的连接：用交叉网线直连•公用网的连接：通过LAN连接（保证公网、私网各网段可以相互Ping通）•数据库安装：程序文件和库文件分开在不同的分区上；两台服务器安装的程序文件和库文件的路径要一致；将数据库的主服务和代理服务改成手动状态，并且关闭。
安装以及设置此双机热备软件请以Administrator进行，用户名务必为Administrator。
第一部分安装双击安装包，点击next继续欢迎界面，点击next继续手动输入自定义名称和组织名选择安装路径，默认即可选择安装程序，默认全部择确定安装，点击next继续正在安装。
安装完成之后，点击close退出。
重启服务器。
注：两台服务器都进行如上操作。
第二部分配置打开RoseMirrorHA Control Center管理界面，选择Tools--Language--中文，将语言设置为中文，如下：点击系统--向导--配置向导，开始配置弹出欢迎界面，点击下一步选择应用服务类型，自定义命名名称，选择相应数据库类型，编组号可默认选择活动服务器，输入活动服务器名称，端口号可自定义，建议默认选择，点击下一步输入用户名和密码，点击确定。
选择备机，输入机器名，端口号可默认输入备机的用户名和密码，点击确定将根据hostid获取到的注册信息依次相应输入空白框内，点击确定选择私有网类型，可以使用Socket或者RS232建立私有网，私有网的优先级用0至100的数值来表示，数值越大表示优先级越高。
设置私有网参数，选择直连线IP地址，端口可默认，点击下一步设置绑定数据，用于复制的ip地址选择直连线ip地址，定制用于复制的数据集合，点击修改，选择要镜像的路径选择要数据镜像文件夹的路径，数据库为数据库库文件的路径设置虚拟IP地址，选中连接外网网卡的IP地址，点击添加输入虚拟IP地址，以及外网实际的掩码，点击确定设置完成如下，点击下一步，如将“替换IP地址”选项选中，则本机IP不存在，而被虚拟IP地址替换设置NT服务点击“添加”按钮，弹出系统服务界面。
Rose mirror HA配置文档
Rose Mirror HA 3.2 for Windows安装配置手册一、准备工作1．主备机安装好相应的操作系统及补丁程序2．配置网络，建议服务器使用双网卡，其中一条做为心跳网卡，应与连接交换机的应用网卡采用不同的网段，连接心跳线。
3．安装数据库软件，要求主备机都安装在独立的逻辑分区，并且数据库软件在安装的时候，保证安装路径、配置参数在主备机上均一致。
4．主备机均采用Administrator用户名登录，建议主备机口令一致。
二、软件安装将光盘放置光驱内，找到光盘内的安装程序，双击执行，执行后出现如下的界面选择Next，按照默认，选择Next，按照默认，选择Next，按照默认选择Next，按照默认，选择Next，选择Next，开始安装，安装完成后，选择Close，安装结束。
三、软件配置选择开始＝>程序＝>RoseMirrorHA＝>RoseMirrorHA Control Center,启动Rose Mirror HA软件，得到如下界面，双击界面中的任一服务器框，得到如下图示，键入机器名称test1，点击OK，得到如下图示，可以看到已经连接到test1，同样点击空白的机器框，输入另外一台机器名称，点击OK，得到如下连接图，两台服务器已经连接到管理界面，双击Test1，输入Administrator的口令，登录Test1，登录后，得到软件License注册界面，将得到的软件注册码，根据注册内容分别添加到相应的位置，点击OK，即可登录到test1服务器，注册码提交后，得到如下登录界面，点击test2,采取同样的操作，也可以登录到test2，选择主机，点击鼠标右键，选择Configure Wizard，开始配置向导，或者选择Server Options进行配置，这里我们选择向导配置，在如下界面，选择Next，进行下一步，择默认即可，选择Next，选择其中作为主机的服务器，这里是test1，作为Active server，即主服务器，点击Next，选择Standby Server，这里是test2Next，选择主备机连接心跳网线的IP地址，做为私网连接，即心跳连接，端口号默认即可，选择Next，在这个界面，选中Bind data，绑定进行数据复制所用的网络通道，选择图示下面右侧的Modify，得到如下的界面，选择数据所存在的目录，点击OK，得到如下界面，选择next,处添加相应的虚拟IP和子网掩码，点击OK,得到如下图示，点击Next，进入配置NT service,选择Add，选择需要保护的服务名称，这里是MSSQLSERVER，如果需要添加多个服务需要保护，点击多次Add添加服务即可选择next，进入文件共享设置，这里我们没有需要设置地方，直接选择Next，进入到配置虚拟主机名配置界面，选择Add，添加需要的虚拟主机名称，这里是test，选择Ok，点击Next进入配置代理参数界面，这里我们没有需要配置的脚本，直接点击Next，进入到配置清单界面，检查配置的内容清单，如果有需要更改的地方，点击Previous，返回前面的配置界面修改即可，如果没有问题，直接点击Finish，开始建立相应的资源，配置成功，见该界面的最后两行，点击Close，结束配置。
rose HA软件使用手册
电话：86-755-13392185557
深圳市新开思信息技术有限公司
-5-
软件
• 操作系统
Solaris 2.5.1 或以上 Windows NT 4.0 (pack 3 及以上), Windows 2000 SCO UnixWare 7.0 SCO OpenServer 5.0.X Linux 2.2.X 及以上版本 （RedHat Linux 7.x） 两台服务器的操作系统版本应相同。
1.2 高可用性系统的功能
• 软件故障监测与排除 • 备份和数据保护 • 管理站能够监视各站点的运行情况，能随时或定时报告系统段
• 实现错误隔离以及主、备份服务器间的服务切换
电话：86-755-13392185557
考虑到一些数据库系统（如 Oracle、Sybase、Informix、Mysql 等）以及 其他一些应用软件（如 Domino Server、WWW Server 等），ROSE HA 在 HA 管理 模块(HA Manager)的基础上，提供了一系列的 Agent 软件模块。Agent 为一个软 件监视模块，监控数据库服务或其他应用服务的运行。当运行服务器发生故障时， 由 Agnet 检测到之后，Agent 向 HA 主控软件请求，进行相应的处理动作。
• 存储设备
√自用存储设备
每台服务器均有自已的存储设备，用于存放操作系统软件和其他一些不需要 被另一台服务器访问的软件和数据。
√共用存储设备
此设备上的信息可以被两台服务器分别访问。用于存放提供服务所必需的软 件和数据。因此，有必要采用硬盘阵列（Disk Array）作为共用存放设备， 以保证数据的可靠性和可恢复性，避免和减少由于磁盘故障或错误所造成的 损失。
[实用参考]ROSE-HA安装及配置手册
![[实用参考]ROSE-HA安装及配置手册](https://img.taocdn.com/s3/m/30d425f65fbfc77da269b169.png)
安装配置指南(第二版)ROSE目录第一章绪论windowsNT版ROSEHA软件特点灵活的配置ROSEHA硬件部分ROSEHA软件示意图第二章准备工作资源对象的属性设置cluster的过程卷标安装应用软件第三章安装和卸载开始安装之前安装ROSEHA获得ROSEHA认证号卸载ROSEHA第四章ROSEHA管理工具预览私有网络管理GUI（图形化界面）资源对象管理GUI菜单条工具条cluster可视面板消息面板状态条第三方管理工具控制面板文件管理磁盘管理事件查看磁盘阵列管理私有网络管理资源对象管理Cluster操作Cluster操作参数选择开始cluster操作停止cluster操作第五章私有网络管理私有网络下拉菜单TCP/IPsocket私有网络RS-232串口私有网络公用驱动器私有网络工具条按钮删除私有网络查看私有网络私有网络和服务器状态第六章资源对象管理创建资源对象服务器属性表配置卷对象属性表配置IP地址对象属性表配置共享文件对象属性表配置LAN管理对象属性表配置MicrosoftSQLServer对象属性表配置SPbaseSQLserver对象属性表配置NT服务对象属性表配置用户自定义对象属性表查看资源对象删除资源对象绑定到cluster撤消绑定到cluster资源切换资源接管服务器切换服务器接管资源对象分类资源对象状态附录1MSSQLSERVER实例附录2.WWW资源层次实例附录3FAQ附录4NTCluster软件维护信息第一章绪论HAWindowsNT企业版1. EnterpriseHAManagerForWindowsNT(ROSEHA)是NT下高可用性双机管理软件。
2. ROSEHA它管理两台NT服务器的资源协调转换过程，当其中一台发生故障时另一台将立即接管所有服务和应用而不需要用户介入。
用户对于转换过程是透明的。
3. 用户不必再为突然的DOWN机而担心，当活动服务器不可用时ROSEHA将根据情况自动切换任务到备份服务器上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RoseMirrorHA配置替换IP的操作说明
由于网络访问或应用服务主动发送数据包等情况，RoseMirrorHA需要配置替换IP，以实现正常的网络访问。
RoseMirrorHA配置替换IP的操作步骤说明如下。
已经创建应用服务的情况下，配置替换IP的操作说明。
1. 执行rcc命令，打开RoseMirrorHA的管理工具RCC，如下图所示。
2. 分别选中主机视图区域，右键菜单中选择“通信”，将RCC与两台主机的RoseMirrorHA服务的通信IP更换为私网心跳IP，如下图所示。
两台主机都需要更换通信IP。
3. 在通信窗口中，将“主机”指定为私网心跳IP，如下所示，请根据情况输
入实际环境中的私网心跳IP。
点击“确定”。
4. 将两台主机的通信IP修改为私网心跳IP后，待RCC与RoseMirrorHA
服务连接成功后，如未登录，登录后查看所创建的应用服务状态。
如现为“带入”状态，选中应用服务，右键菜单中执行“带出”应用服务操作。
应用服务“带出”状态如下所示：
5. 选中已“带出”的应用服务，右键菜单选择“修改/查看”，如下图所示：
6. 在修改应用服务的窗口中，切换至“活动IP”页面，勾选“替换IP地址”，点击“确定”即可保存修改配置。
7. 修改“替换IP”配置后，选中应用服务，右键菜单选择“带入”，即可将应用服务带入。
如下图所示。
8. 带入后，测试通过活动IP的网络数据是否能够正常通信。
未创建应用服务的情况下，配置替换IP的操作说明。
1. 配置RCC连接RoseMirrorHA服务时，指定私网心跳IP连接
RoseMirrorHA。
2. 在创建应用服务过程中，在“活动IP”页面，勾选“替换IP地址”即可。
