给排水图纸识图方法
给排水工程施工图的识读
给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。
对这些图纸进行识读，需要具备一定的技术知识和经验。
下面将从几个方面介绍排水工程施工图的识读方法。
一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。
了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。
2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。
3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。
施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。
二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。
施工单位需要根据这些信息确定施工方法和工艺。
2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。
3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。
三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。
2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。
通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。
给排水工程识图
9.1.2.3 编号
9.1 常用给排水图例
1
在总平面图中，当给排水附 属构筑物的数量超过1个时， 宜进行编号。编号方法为： 构筑物代号－编号；给水构 筑物的编号顺序宜为：从水 源到干管，再从干管到支管， 最后到用户；排水构筑物的 编号顺序宜为：从上游到下 游，先干管后支管。
9.3 建筑给排水施工图的识读
1
室内给排水管道平面图是施工图纸中最基本和最重要的图纸， 常用的比例是1∶100和1∶50两种。它主要表明建筑物内给 排水管道及卫生器具和用水设备的平面布置。图上的线条都是 示意性的，同时管材配件如活接头、补心、管箍等也不画出来， 因此在识读图纸时还必须熟悉给排水管道的施工工艺。
9.3.1 室内给排水施工图的识读方法
阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为 线索深入阅读平面图、系统图及详图。 阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致 了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向 经干管、立管、支管到用水设备；看排水系统图时，可由排水设备 开始，沿排水方向经支管、横管、立管、干管到排出管。
酯保温。
9.3 建筑给排水施工图的识读
2
3
面图识读
本工程图例见表 所示。
给水排水平面图的 识读一般从底层开 始，逐层阅读。
9.2 建筑给水排水工程图图纸
建筑给排水施工图是指房屋内部的卫生设备或生产用水装置的施工图，主要反映 用水器具的安装位置及其管道布置情况。
主要组成： （一）设计说明及主要设备材料表 （二）给排水平面图 （三）系统轴测图 （四）施工详图
建筑给排水工程图纸
给排水图纸识图
给排水图纸识图引言：在建筑设计与施工过程中，给排水系统是一个至关重要的组成部分。
给排水图纸作为给排水系统设计和施工的依据，对于施工单位和监理单位来说都是不可或缺的。
然而，对于非专业人士来说，阅读和理解给排水图纸可能会是一项具有挑战性的任务。
因此，本文将为大家详细介绍如何识图给排水图纸，以帮助大家更好地理解和应用给排水系统设计。
一、了解图纸的基本要素在识图给排水图纸之前，首先需要了解图纸的基本要素。
通常，给排水图纸包含以下几个部分：1. 平面图：平面图是给排水系统设计的基础。
它显示了建筑物各个楼层的布置和所有给排水设备的位置。
平面图通常使用标准的图形符号来表示各种设备和管道。
2. 立面图：立面图展示了给排水系统在建筑物外观上的布置。
通过立面图，可以看到建筑物外部的给排水设备和管道的位置。
3. 剖面图：剖面图显示了给排水系统在建筑物内部的布置。
通过剖面图，可以了解建筑物内部的给排水设备和管道的位置，以及它们与其他建筑构件的关系。
4. 细部图：细部图是对给排水系统中特定细节的放大和详细描述。
它通常包括管道接口、连接方式以及设备安装细节等。
细部图对于保证给排水系统的正常运行非常重要。
了解这些基本要素可以让我们更好地理解给排水图纸并准确识图。
二、掌握常见的图纸符号和标记给排水图纸中使用了许多专用的符号和标记来表示各种设备和管道。
掌握这些符号和标记对于正确识图是至关重要的。
以下是一些常见的图纸符号和标记的示例：1. 水池：常用的水池符号是一个长方形，表示污水收集和储存的设备。
2. 马桶：马桶的符号是一个长方形，上面有一个圆形的洞。
此符号用来表示建筑物中的卫生间设备。
3. 水管：水管符号由一对平行的直线组成，表示供水或排水管道。
4. 泵站：泵站符号是由一个圆圈和一个横线组成，表示用于提供额外压力或流量的泵。
这只是常见符号的一小部分，还有很多其他符号和标记需要掌握。
在阅读给排水图纸时，应该参考图例来理解和识别各种符号和标记。
给排水图纸如何看懂，给排水识图方法
给排水图纸如何看懂，给排水识图方法给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
给排水工程施工图的表示方法及识读
给排水工程施工图的识读
识读方法 1）仔细阅读设计说明 弄清以下问题：工程概况、给排水系统包含的 内容、给排水管道布置形式、管道材质及接口 方式、防腐保温要求等。 2）系统图与平面图对照阅读 3）按一定顺序阅读 按水流方向：入户管（排出管）——水平干 管——立管——支管——用水设备；逐层阅读。
给排水工程施工图的表示方法
标高 在安装工程施工图中，被安装物体的安装高度均用标 高来表示。 标高有绝对标高、相对标高两种。
绝对标高：我国把青岛的黄海平均海面定为绝对标 高的零点，写作±0.00，高于它的为正，低于它 的为负。绝对标高常用于建筑总平面图。 相对标高：是以某一点为参照物，定为±0.00，来表 示其他部位相对于它的高度。在建筑安装工程施 工图中，以建筑物的一层地面作为±0.00。 标高在安装工程施工中用来确定管线、设备的安 装高度。在编制施工图预算时用来计算垂直管线 的长度。
给排水工程施工图所含内容
系统图(轴测图、空视图)：利用轴测作图 原理，在立体空间中反映管路、配件及设 备的相互关系。图中注明了管道编号、标 高、坡度、管 径等。 详图（大样图）：表示某些设备或管道节 点的详细构造及安装要求。
给排水工程施工图的表示方法
图纸是工程语言，是进行施工和编制工程预算的依 据。图纸必须简洁清晰，文字、线形、数字、符号 等必须按规定的统一的标注方法和形状表示。 比例 绘图时，常把物体的实际尺寸放大或缩小，图纸上 所画的尺寸与实际尺寸之比叫图纸的比例。在图纸 上表示为：比例1:100，比例1:50等。第一个数字 表示图纸的尺寸，第二个数字表示实物对图纸的倍 数。
给排水工程施工图的表示方法及识 读
前言
பைடு நூலகம்
7.1.17.1室内给水排水系统施工图识读方法
给水排水附近构筑物，如阀门井、水表井、检查井、化粪池等多于一个时应进行编号，宜用构筑物代 号后加阿拉伯数字方法编号。
平面图：平面图主要内容有建筑平面的形式，各用水设备及卫生器具的平面位置类型，给水排水系统的 出入口位置编号，地沟位置及尺寸，干管走向、立管及其编号、横直管走向和位置及管道安装方式等。
系统图：主要内容有系统的编号及立管编号，用水设备及卫生器具的编号，管道的走向与设备的位置关 系，管道及设备的标高，管道的管径坡度，阀门种类及位置等。系统图一般用1~2张，给水系统图一张， 排水系统图一张。
室内管道应标注绝对标高，室外管道宜标注绝对标高，当无绝 对标高资料时可标相对标高。
给水排水施工图一般规定 管径尺寸应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸钢管，管径以 公称直径DN表示（如DN15、DN50）
无缝钢管、焊接钢管（直缝或螺旋缝）、钢管、不锈 钢管等管材，管径以外径D×壁厚δ表示（如D108×4、 D159×4等）
图例
名称
图例
法兰连接
法兰堵盖
承插连接
盲板
活接头
弯折管
管堵 管道丁字下接
管道丁字上接 管道交叉
给水排水施工图相关图例
名称
图例
闸阀
角阀
三通阀
四通阀
截止阀
电动阀
液动阀
气动称 隔膜阀 气开隔膜阀 气闭隔膜阀 温度调节阀 压力调节阀 电磁阀 止回阀 消声止回阀
持压阀 泄压阀 球阀
图例
给水排水管道平面布置图的识读
② 给水立管的表达：给水立管是指每个给水管道穿 过地坪及各楼层的竖向的给水管，在平面图中， 立管均采用指示符号和编号如 ： JL-1 、 JL-2等 表示。
线型区分
1号给水立管 （JL-1）
图 一层给排水平面图（局部截图）
二. 给水排水管道平面布置图的识读
给水管道平面布置图识读方法(续)
③ 给水平面布置（图一层给排水平面布 置图为例）: 给水由DN65的PE引入管经 室外水表阀门井到水平干管 DN 65和 DN32。在其中的① 轴线和② 轴线的东 西两侧共两处位置设置了两根引入管（ DN50、DN32）经穿墙进入该建筑物的 一层， 并在两个房间分别设置了给水立 管JL-1、JI-2。JL-1立管进入的是该建筑 物的卫生间和盥洗间， 利用水平的干管 连接各支管分别到女厕污水池、蹲式大 便器，男厕蹲式大便器、小便斗、污水 池，盥洗间的洗脸盆等用水水嘴；JI-2通 向楼层。（点击播放)
水门支窗管 等—内—容排用水器细水实的平线干排表管示水和。立干管管——一排般出管要；设清扫口，而排水 设备图例用中立实线管表一示，般房要屋建设筑检平面查的口墙身。和排水立管的代号
PL-1
管图和一立层管给—排—水给为平水面P支图L管-（1—局、—部用P截水L图阀-）2门、、龙P头L-；3等。排出管到室外 设备图例用中后实线排表向示，检房查屋建井筑，平面最的后墙身排和向化粪池进行污
线型的表达：给水管道用粗实线表示，各种用水
每 给个水排排水 水支 管管 道都 平排要 面设 布水存 置管水图弯 的道， 识平连 读接面大布便器置的图排水识干读管一方般法要设清扫口，而排水立管一般要设检查口。
给排水施工图识读方法_secret
项目三给排水施工图识读第一节建筑给水系统一、建筑给水系统的分类建筑给水系统是供应建筑内部和小区范围内的生活用水、生产用水和消防用水的系统，它包括建筑内部给水与小区给水系统。
而建筑内部的给水系统是将城镇给水管网或自备水源给水管网的水引人室内，经配水管送至生活、生产和消防用水设备，并满足各用水点对水量、水压和水质要求的冷水供应系统。
它与小区给水系统是以给水引入管上的阀门井或水表井为界。
建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。
（1）生活给水系统生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水（淋浴、洗涤及冲厕、洗地等用水)的供水系统。
生活给水系统又可以分为单一给水系统和分质给水系统。
单一给水系统其水质必须符合现行国家规定的《生活饮用水卫生标准》，该水的水质必须确保居民终生饮用安全。
分质给水系统按照不同的水质标准分为符合《饮用净水水质标准》的直接饮用水系统，符合《生活饮用水卫生标准》的生活用水系统，符合《生活杂用水水质标准》的杂用水系统(中水系统)。
（2）生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，供给生产设备冷却，原料和产品的洗涤，以及各类产品制造过程中所需的生产用水或生产原料。
生产用水对水质、水量、水压及可靠性等方面的要求应按生产工艺设计要求确定。
生产给水系统又可分为直流水系统、循环给水系统、复用水给水系统。
生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。
（3）消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。
根据《建筑设计防火规范》的规定，对某些多层或高层民用建筑、大型公共建筑、某些生产车间和库房等，必须设置消防给水系统。
消防用水对水质要求不高，但必须按照《建筑设计防火规范》保证供给足够的水量和水压。
上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。
给排水识图教程ppt课件
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规 定的字母符号以区别各种不同的管路。常见的管道代号 有：
一般给水管
S
S
一般排水管
X
X
热水管
特点：供水方式简单，造价低，维修管理容易，能充 分利用外网水压节省能耗。建筑内部无储备水量，一旦外 网停水时内部立即断水，供水可靠性不高。
28
阀门
直接给水方式
29
2、设水箱的给水方式
在建筑物顶部设水箱，当外网水压稳定时向水箱和用 户供水，当管网水压不足时或用水高峰时，则可由水箱项 建筑内部给水系统供水。适用于室外给水管网供水压力周 期性不足的情况。
特点：当室外给水管网水压偏高或不稳定时，为保证 室内给水系统的良好工况或满足稳压供水的要求，可采用 设水箱的给水方式。室外管网直接将水输入水箱，由水箱 项建筑内部给水系统供水。
30
阀门
阀门
(a)
(b)
设水箱的给水方式
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时 采用。
在建筑安装工程范围内卫生管道工程图又可分为建筑给水 排水管道、供暖管道、燃气管道、通风与空调管道等。
1
第一章 管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺 流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按 一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该 项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设 单位和施工单位知道的一些技术和质量的要求，一般以文字的形 式加以说明。其内容包括工程设计的主要技术数据，施工验收要 求以及特殊注意事项。
给排水识图
2、弄清给水引入管和污水排出管的平面走向、位置。
3、分别查明给水、排水干管、立管、横管、支管的平 面位置和走向。பைடு நூலகம்
（二）系统图的识读
在给水的系统图上不画出卫生器，只用图例符号画出 水龙头、淋浴器喷头、冲水水箱等。在排水的系统图上， 也画不出主要卫生器具，只画出卫生器具下的存水弯或排 水支管。识读系统图时要重点掌握下列两点：
（四）详图 三、施工图识读
在排水的系统图上，也画不出主要卫生器具，只画出卫生器具下的存水弯或排水支管。
详图表示卫生器具、设备或节点的详细构造与 室内给排水工程施工图主要由首页、平面图、系统图、详图四个部分组成。
（二）管道在系统图上的表示
安装尺和要求。如能选用国家标准图时，可不出详 二 室内给排水工程施工图识读
1、查明各部分给水管的空间走向、标高、管径尺寸及 其变化情况、阀门的设置位置。
2、查明各部分排水管道的空间走向、管路分支情况、 管径尺寸及其变化，查明横管坡度、管道各部分标高、存 水弯形式、清通设备的设置情况。
因为一般的采暖、给排水、燃气管道的系统图是正面斜轴测图，所以左右方向的管道用水平线表示、上下走向的管道用竖线表示、前 后走向的管道用45°斜线表示。 给排水管道和设备的平面布置图是室内给排水工程施工图纸中最基本和最重要的图，在识读该图时应注意掌握以下主要内容： 在给水的系统图上不画出卫生器，只用图例符号画出水龙头、淋浴器喷头、冲水水箱等。 管道上下拐弯在平面图上的表示： 二 室内给排水工程施工图识读
二 室内给排水工程施工图识读
一、施工图的组成与内容
室内给排水工程施工图主要由首页、平面图、系统图、详图四个部 分组成。
建筑给排水施工图识读
06
案例分析与实践操作
典型案例分析
高层住宅给排水系统
分析高层住宅给排水设计特点，如供水方式、排水体制等 。探讨施工中常见问题及解决方案，如管道堵塞、渗漏等 。
商业综合体给排水系统
针对商业综合体建筑特点，分析其给排水设计要点，如餐 饮排水、屋面排水等。研究施工中遇到的难点及应对措施 ，如管道交叉、空间受限等。
安装大样图
针对某些特殊设备或管道的安装方式 ，提供详细的安装示意图和尺寸标注 ，指导施工人员进行正确安装。
03
识读方法与技巧
总体浏览，了解全局
查阅目录、设计说明 、图例、设备材料表 等，了解工程整体情 况。
对给排水系统的整体 布局、管径大小、管 道走向等形成初步印 象。
初步了解建筑规模、 层数、高度、功能布 局等基本信息。
智能化与自动化技术
随着科技的进步和智能化技术的普及，建筑给排水系统也将逐步实 现智能化和自动化，提高系统的运行效率和安全性。
标准化与规范化管理
未来建筑给排水行业将更加注重标准化和规范化管理，推动行业的 健康发展。
不断提升自身专业能力
1 2 3
持续学习新知识与技能
为了适应行业发展的需求，建筑给排水从业人员 需要不断学习新的知识和技能，提高自己的专业 素养。
实际操作方法与技巧
熟悉给排水管道安装、试压、冲洗等实际操作流程和方法。掌握施 工中的技巧和规范要求，提高施工质量和效率。
安全防护措施
在施工过程中，严格遵守安全操作规程，采取必要的安全防护措施， 如佩戴安全帽、安全带等。确保施工人员的人身安全。
问题反馈与改进建议
问题反馈途径与处理流程
建立有效的问题反馈途径和处理流程，及时 收集并处理施工中遇到的问题。对问题进行 分类整理和分析，找出问题产生的原因和解 决方案。
建筑给排水-施工图识图解读
2、管道系统的划分
一般按给水排水平面图中进出口系统不同， 分别绘制出各管道系统的系统图。给水引入管或排 水排出管的数量超过一根时，宜进行编号，其编号 应与底层给水排水平面图编号相一致。
~
P 1
~
(a) (b)
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
系 统 图
六、大样详图 对于施工图中的局部范围，放大比例，表明尺 寸及做法而绘制的局部详图。通常有设备节点详图、 接口大样详图、管道固定详图、卫生设施大样图、 卫生间布置详图等。 一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
五、系统图
3、房屋构件的位置
为了反映管道和房屋的联系，系统图中还要 画出管道穿越的墙，地面、楼面、屋面的位置。 一般用细实线画出地面和墙面，并加轴测图中材 料图例线，用两条靠近的水平细实线画出楼面和 屋面。
4、标高和管径
室内工程应标注相对标高；室外工程宜标注 绝对标高，当无绝对标高资料时，可标注相对标 高。在给水系统中，标高以管中心为准，一般要 注出引入管、横管、阀门及放水龙头，卫生器具 的连接支管，各层楼地面及屋面，与水箱连接的 各管道，以及水箱的顶面和地面等标高。
四、平面图 平面图是最基本的图样，以建筑平面图为 基础绘制而成，主要表达建筑物和设备的平面 布置，管线的水平走向、排列和规格尺寸，以 及管子的坡度和坡向、管径和标高，要求绘出 给水点的水平位置。包括给水平面图、排水平 面图、屋顶水箱布置图。
四、平面图
平面图主要反映管道系统各组成部分的平面 位置，因此房屋的轮廓线应与建筑施工图一致。 一般只抄绘房屋的墙身、柱、门窗洞、楼梯等主 要构配件，房屋的细部，门窗代号均可略去。 1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工 业产品，还有厨房中的水池等现场砌筑的。
给排水工程识图要注意哪些？
给排水工程识图要注意哪些？室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给排水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径le;150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径ge;150mm时，可采用给水铸铁管;埋地管管径ge;75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
给排水图纸识图方法
给排水图纸识图方法给排水图纸是指用来表示建造物内外的给水、排水、消防和雨水系统的图纸。
在施工过程中，正确识图及理解给排水图纸非常重要。
本文将详细介绍给排水图纸的识图方法，以匡助读者更好地理解和应用这些图纸。
一、图纸基本信息在开始识图前，首先要了解图纸的基本信息，包括图号、比例尺、绘图日期等。
这些信息通常位于图纸右上角或者左下角，通过对图纸基本信息的了解，可以更好地理解图纸的内容和意图。
二、构件符号给排水图纸中使用了许多构件符号来表示不同的元素和设备。
熟悉并理解这些符号是识图的关键。
常见的构件符号包括水龙头、下水道、化粪池等。
在识图过程中，要根据符号的形状、大小和标注信息，确定其所代表的元素和设备，并理解其功能及连接关系。
三、管道布置给排水系统的管道布置是图纸中的重要内容。
通过观察图纸中的管道路线、连接方式和管径，可以了解系统的布局和组成部份。
同时，还要注意图纸中可能存在的隐藏管道，比如埋地管道或者隐藏的分支管道。
四、设备布置给排水系统中的设备是十分重要的，比如水泵、阀门、储水箱等。
图纸中会用特殊符号标注这些设备的位置和型号。
在识图过程中，要根据图纸中的符号和标注来确定设备的布置和功能。
五、管道标高图纸中通常会标注管道的标高信息，用以表示管道的高低差。
识图时要注意观察这些标高，并根据标高信息判断管道的流向和水位。
六、管道连接方式给排水系统中的管道连接方式有多种，比如罗纹连接、法兰连接等。
在识图过程中要注意观察连接部位的细节，并根据图纸中的标注和符号来理解连接方式。
七、管道材料给排水系统中常用的管道材料有铸铁管、塑料管等。
图纸中通常会标注管道的材料和直径。
在识图过程中要根据这些信息来了解管道的材质和规格。
扩展内容：1、本文档所涉及附件如下：（列出所涉及的附件名称及相关信息）附件1：给排水图纸示例附件2：给排水系统构件符号表附件3：给排水设备型号表2、本文档所涉及的法律名词及注释：（列出本文涉及的法律名词及其注释信息）法律名词1：建造法注释：建造法是指规范建造物建设和使用的法律法规，包括建筑物的设计、施工、质量等方面的规定。
建筑给排水工程图纸识读
室内给水系统的一般组成为：室外管→进 户管→水表井→水平干管→立管→水平支管→ 用水设备。在管路中间按需要装置阀门等配水 控制设备。
室内排水系统的一般组成为：卫生设备→ 水平支管→立管→水平干管→出户管→室外检 查井（窨井）→化粪池。(反向阅读)
在看给排水系统图时，先看给水排水进出 口的编号。为了看的清楚，往往将给水系统 和排水系统分层绘出。给排水各系统应对照 给水排水平面图，逐个看各个管道系统图。
❖ （1）给水系统
在给水系统图上卫生器具不画出来，水龙头、 淋浴器、莲蓬头只画符号，用水设备如锅炉、热 交换器、水箱等则画成示意性立体图，并在支管 上注以文字说明。看图时了解室内给水方式，地 下水池和屋顶水箱或气压给水装置的设置情况， 管道的具体走向，干管的敷设形式，管井尺寸及 变化情况，阀门和设备以及引入管和各支管的标 高。
一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
学校宿舍楼卫生间给排水放大图
平面图
5.3 图纸识读
给排水施工图分为室内给排水施工图和室 外给排水施工图两部分。
无论是室内给排水或室外给排水施工图， 对所采用的设备、材料名称、规格、型号，安 装时应达到的质量要求及施工时应使用的标准 图集名称、代号、编号等，在施工说明中一般 都有交待。
学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
学校宿舍楼卫生间给排水放大图
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
给水平面图
❖ 厕所内部设有蹲式大便器4个、拖布池1个、小 便槽1个。盥洗间有盥洗槽1个，淋浴间2个。
室外给排水系统识图及施工
（2）试验管段所有敞口应封闭，不得有渗漏水现象；试验 管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、 安全阀等附件；水压试验前应清除管道内的杂物。试压之 前，在管身上回填一定的土方量来保证管道的稳定性，接 口位置不允许回填以便检查渗漏处。
（3）试验管段注满水后，宜在不大于工作压力条件下充分
浸泡，再进行水压试验，试验压力如表2-1所示。
混合槽：适用于土层不均匀，如上层软下层硬，或挖深较大，完 全用梯形槽不经济时，上部采用梯形槽，下部直槽或上部边坡较 缓，下部边坡较陡。
联合槽：适用于数条管道位置很近而埋深不同，数条管道需在同 一沟槽中埋设时采用此种形式。
科学出版社
室外给排水系统识图及施工
图 2-10沟槽断面形式 a-直槽；b-梯形槽；c-混合槽；d-联合槽
科学出版社
室外给排水系统识图及施工
图2-14 垂直支撑
图2-15 钢板桩
科学出版社
室外给排水系统识图及施工
（6）锚锭式支撑 锚桩必须设置在土的破坏范围以外，拉杆一般水 平放置，通过开沟浅埋地表下，整个围护系统在 基坑开挖之前完成。如图2-16所示。 （7）土钉墙 土钉墙是采用土钉加固的基坑侧壁土体与护面等 组成的结构。它是将拉筋插入土体内部全长度与 土粘结，并在坡面上喷射混凝土，从而形成加筋 土体加固区带，增强基坑边坡坡体的自身稳定性。 如图2-17所示。
科学出版社
室外给排水系统识图及施工
5.给水管道的试压。给水管道的压力试验，如无设计要求， 应符合下列规定：
（1）水压试验的管段长度一般不超过1000m；应在管件支 墩做完，并达到要求强度后作压力试验，对未做支墩的管 件应做临时后背；埋地管道，须在管基检查合格，管身上 部回填土不小于500mm后，方可作压力试验。如图2-18所 示。
建筑给排水工程：给水系统识图
一、给水平面图识图
给水平面图是表明给水管道及设备的平面布置图例，主要包括：
1 各用水设备的平面位置，平面图中各种设备的布置与建筑平面紧密地结合在 一起，并反映用水设备与建筑的平面位置与尺寸，反映管道和设备本身的规 格尺寸。
2 给水管网的各干管、立管、支管的平面位置、走向、立管编号和管道安装 方式等。
生活给水系统图识图的顺序一般是从市政给水管网沿着水流的方向开始。
谢谢观看
生活给水平面图识图的顺序一般是从市政给水管网沿着水流的方向开始。
二、给水系统图识图
给水系统图是根据各层给水管道平面图、用水设备的平面位置和竖向标高， 用正投影法绘制的正面斜轴测投影图。 它表明室内给水管网上下层之间、前后、左右之间的空间走向，各管段的管 径、坡度和标高，以及各种附件在道上的连接情况。
3 给水引入管、水表节点、阀门等平面位置、走向及与室外给水管的连接情况。 4 管道的设备安装预留空洞位置、预埋件、管沟等方面对土建的要求。
一、给水平面图识图
给水管道平面图是卫生设备施工图中最基本的图样，它主要反映卫生器具、 管道及其附件相对于房屋的平面位置。 因此，读图前，首先应清楚各平面，即搞清楚各层平面中哪些房间布置有卫 生器具，是否有管道通过，它们是如何布置的，这些房间的楼地面标高是多 少。
给排水图纸如何看懂给排水识图方法
给排水图纸如何看懂给排水识图方法为了更好地理解和识图给排水图纸，下面是一些方法和步骤：1.熟悉给排水系统：在阅读给排水图纸之前，首先要对给排水系统的基本原则和组件有一定的了解。
了解主要的管道类型、标准尺寸、管道连接方式以及各个设备（如水泵、水箱等）的功能和作用。
2.理解图纸符号：给排水图纸中使用了很多符号和标记来代表不同的构件和设备。
为了理解图纸，必须熟悉这些符号和标记的含义。
可以通过查阅相关的图纸符号手册或参考资料来学习这些符号的解释。
3.了解图纸比例：在给排水图纸上，常常会标明图纸的比例，例如1:50或1:100。
这意味着图纸上的每个尺寸都是实际尺寸的分之一、要根据比例来理解和测量实际尺寸，以便在实际施工中准确安装相关构件和设备。
4.确定系统布局：给排水图纸通常包含了整个建筑物的系统布局。
可以通过观察管道的连接方式、标注的箭头方向、各个设备的位置等来理解系统的布置方式。
在这一步骤中，需要注意每个构件和设备之间的连接方式以及它们与墙壁、地板、天花板等结构元素之间的关系。
5.研究管道尺寸和路径：在给排水图纸上，通常会标注每个管道的尺寸和材料。
要注意每个管道的直径和管壁厚度，以确保在实际施工中选择合适的材料。
此外，还要关注每个管道的路径，研究是否有需要特别施工的地方（如管道穿越墙体或地板等）。
6.分析设备和阀门：给排水系统中的设备和阀门在图纸上通常有详细的符号和标记。
要仔细分析每个设备和阀门的位置、尺寸和功能。
了解它们在系统中的作用，以及它们与管道之间的连接方式和布置。
7.检查规范和要求：在设计给排水系统时，通常会有一些相关的规范和要求需要满足。
在阅读给排水图纸时，要仔细检查是否满足这些规范和要求。
例如，检查管道倾斜度、水泵的容量是否符合要求等。
综上所述，阅读给排水图纸需要对给排水系统有一定的了解，熟悉图纸符号和比例，理解系统布局和管道路径，分析设备和阀门的位置和功能，以及检查是否符合规范和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

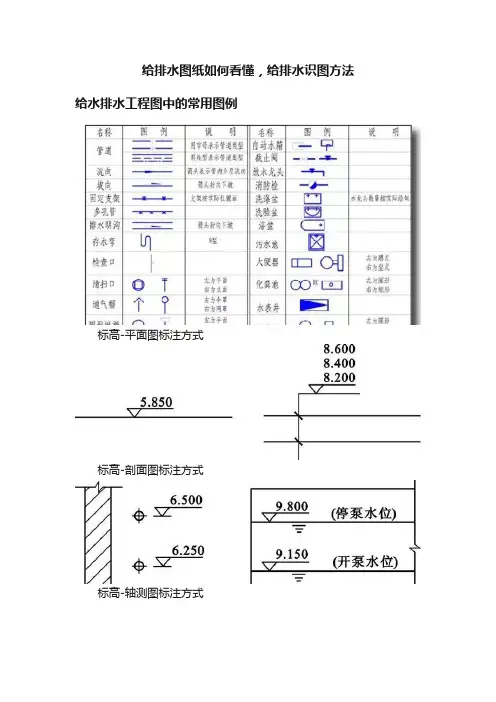

给排水图纸识图方法标高-平面图标注方式
标高-剖面图标注方式
标高-轴测图标注方式
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的标高；
2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；
3、标高按标注位置分为：顶标高、中心标高、底标高；
4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是
管道底标高。
管道管径标注
管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公
称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜
以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，
管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN
与相应产品规格对照表。
管道管径的标注
管路编号
（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法
为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，
最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号
给水引入（排水排出）管编号表示方法
建筑给排水施工图的主要内容
建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图
给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。
平面图上管道都用单线绘出，沿墙敷设时不注管道距墙面的距离。
系统图
系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。
系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安
装标高，标高的±0.00应与建筑图一致。
系统图上各种立管的编号应与平面布置图相一致。
系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。
施工详图
凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使
施工概预算及施工不出现失误，必须绘出施工详图。
通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施
工标准图，施工详图宜首先采用标准图。
绘制施工详图的比例以能清楚绘出构造为根据选用。
施工详图应尽量详细注明尺寸，不
应以比例代替尺寸。
设计施工说明及主要材料设备表
用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施，或施工方法要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。
工程选用的主要材料及设备表，应列明材料类别、规格、数量，设备品种、规格和主要尺寸。
此外，施工图还应绘出工程图所用图例。
所有以上图纸及施工说明等应编排有序，写出图纸目录。
建筑给排水施工图的识读
基本方法：先粗后细，
平面、系统多对照。
阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。
阅读时，应三种图相互对照来看。
先看系统图，对各系统做到大致
了解。
看给水系统图
时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。
平面图的识读
例
1∶100和
是
用的比
室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常
1∶50两种。
它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。
图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读
图纸时还必须熟悉给排水管道的施工工艺。
下：
在识读管道平面图时，应该掌握的主要内容和注意事
如
项
(1)查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。
(2)弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的
连接形式、管径及坡度等。
(3)查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。
从平面图
上可清楚地查明是明装还是暗装，以确定施工方法。
(4)消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。
(5)在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设
置情况。
(6)对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。
系统图的识读
给排水管道系统图主要表明管道系统的立体走向。
头、冲洗水箱等符
在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬
字
说
号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并
以文
边注
在旁
明。
在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。
在识读系统图时，应掌握的主要内容和注意事项如下：
(1)查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的
设置，引入管、干管及各支管的标高。
(2)查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。
识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。
(3)系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。
详图的识读
室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。
这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。
